汾柳高速公路四合同段台背填筑方案及工程量清单东前线驻地组：为确保我公司施工的汾柳高速公路四合同段涵台背填筑质量能满足设计及规范要求，确保涵台背无一处沉降，避免桥头跳车现象,保证路面平整度，特拟定台背填筑方案，并附工程量清单，请予以核定为盼！一、回填范围1、涵洞涵洞台背填筑的范围：长度应不小于2倍孔径，宽度按设计进行。
洞顶填土高度不大于2m的涵洞，洞顶填料应用与台背填料相同的材料填筑。
对于拱涵，台背填筑长度不应台高的3~4倍。
设计有明确要求的按设计图进行填筑。
2、桥梁桥梁台背填土顺路线方向长度，应自台身起，顶面不小于桥台高度加2m，底面不小于2m。
3、挡墙墙背挡墙墙背的填土范围：长度按挡墙全长进行填筑，宽度为墙后1m宽范围，高度为墙身高度范围。
二、填筑材料填筑涵台背应用透水性材料，不得用带有泥草、府殖土或冻土块的土。
我合同段拟采用砂砾或按设计中要求的材料做台背填料。
若用砂砾做填料时，颗粒级配应满足下表要求：当涵台背填筑范围较大，能使用机械碾压时，尽量用压路机碾压；当涵台背填筑范围狭小，机械无法展开施工时，则必须使用小型夯实机具（如平板式振动夯或蛙式打夯机）进行夯实。
四、台背填筑的技术措施1、台背和挡墙墙背与路基应尽可能同步施工，以避免或减少人为接茬，当不能同步施工时，路基应采取挖台阶形式，台阶尺寸为60×60cm。
2、为了确保填筑全过程厚度的均匀性，必须在单幅台背左、中、右部位按确定的松铺厚度划出标线，同时注明换填层位、编号数，绝对不能超厚碾压。
3、为确保碾压质量，台背无论换填砂砾或灰土材料，当采用压路机碾压时，压实厚度按松铺厚度20cm控制；当采用压实机具时，松铺厚度按15cm控制。
4、采用25T以上压路机横向、纵向尽可能贴边交错碾压，碾压不到位处，应以冲击夯补充夯实。
5、斜交“U”型桥台锐角处、牛腿下1.0m、耳墙斜面下无法夯实碾压部位，可用浆砌片石预先砌筑密实。
6、台背后填料的质量控制，除应在碾压不利部位至少左、中、右三处测压实度采取“一点”否决制外，还应对换填材料，换填长度进行检测，并做好原始记录。
台背回填及锥溜坡土工程量计算公式
台背回填及锥溜坡土计算公式
1、台背回填由侧墙（或耳墙）尾端起沿路线方向4m开始按1:1坡度计算，即台背回填底宽=（侧墙或耳墙长度L+4）m，台背回填顶宽=（侧墙或耳墙长度L+4+回填高度H）m，由此得出台背回填计算公式：V=（L+4+H/2）*H*台背宽度（U型桥台L为侧墙长度，薄壁台、扶壁台、肋板台、柱式台L为耳墙长度，箱涵、盖板涵底宽自墙身外延4米）。
2、护坡体积单个：V= H^2*1.5/2*护坡基础长度（H为护坡填筑高度即台背回填高度，护坡基础长度为4m，具体尺寸以各标段图纸所示为准）。
3、锥坡体积单个：V=H*[(i*H) ^2*PI()/3*(180-右夹角)/360]（H为锥坡填筑高度，i为锥坡坡度）。
4、台前溜坡体积（限肋板台、柱式台）：V=溜坡基础长度*h*(i*h )/2+埋置土体积（溜坡基础长度为台背宽度，h为溜坡高度即埋置台身高度，i为台前溜坡坡度，埋置土体积为埋置台身中间填土体积）。
5、侧墙或耳墙尾端与锥坡间溜坡体积V= H^2*1.5/2*Ɩ（H为填土高度，Ɩ为耳墙或侧墙尾端与锥坡间距离，具体尺寸以各标段图纸所示为准）。
6、计量范围：1、2计入清单号204-1-g(结构物台背回填)；3、4、5计入清单号204-1-h(锥坡及台前溜坡填土)。
施工技术方案(台背回填)
台背回填施工方案一、工程概况C匝道台背回填桩号为CK0+205，基底采用8%灰土30 cm，基度以上为砂砾回填，其中工程量分别人33.8m3和417.18m3。
二、工期安排在确保质量前提下，为加速进度，争取实现本部工程提前完工，工期安排为：第一层：2004年10月9日，15cm灰土第二层：2004年10月9日，15cm灰土第三层：2004年10月10日，15cm砂砾第四层：2004年10月10日，15cm砂砾第五层：2004年10月11日，15 cm砂砾第六层：2004年10月11日，15 cm砂砾第七层：2004年10月12日，15 cm砂砾第八层：2004年10月12日，15 cm砂砾第九层：2004年10月13日，15 cm砂砾第十层：2004年10月13日，15 cm砂砾第十一层：2004年10月14日，15 cm砂砾三、准备工作1、在涵洞沉降缝处，缝内用沥青麻絮或其他具有弹性的不透水的材料填塞，这样约束涵洞的不均匀沉降缝处。
2、在涵身用红油漆画出所要填土的厚度尺寸。
3、台背回填管理人员，路基工段长陈彦荣，现场负责人关国栋、试验室检测人员2人、测量员2人、技术工人5人、劳力工人10人。
来实施以上工程的管理及施工。
4、各种机械设备都已进场，详见《施工及检测设备一览表》四、施工工艺I 8%灰土填筑施工方案及施工工艺1、施工放样在台背回填范围路基恢复中线，对中桩进行操平，放线定出坡脚、锥坡边线，边缘设标高指示桩，控制施工边线、纵断高程、横坡。
2、台背回填准备（1）在台背回填之前，先对台背范围内天然地基处的软土层进行彻底清除，按照图纸要求台背范围开挖到涵身混凝土垫层位置，并严格整形压实，达到设计实度≥96%，形成桥涵与路基之间台背回填区下承层，以便与台背回填区部分一同填筑，对基坑超挖部分要用水稳砂砾进行回填，严禁使用素土。
保证涵洞路基与台背回填体的平顺衔接。
(2)桥涵处路在填土时，台背和路基相连接部分用机械推到路在密实断面，严禁人工培台阶。
台背回填数量计算表
其他有关参数计算如下： 底长 ①Ⅰ：
Ａ=25.5-0.5*2-（H侧墙-H0）/3*2= 19.913 4.481
底宽 B=8-0.502-0.301-（H侧墙+0.12-0.446-0.6-H0）/2.192= 顶长 Ｃ=24.5-（H边-H2）/3*2 = 23.853 顶宽 ②： 底长 底宽 顶长 顶宽 Ｄ=8-0.502-0.301 = 7.197 Ａ =25.5+（H边-H0）*3= 46.74 B = 0.8 Ｃ = 25.5 + 0.62 * 3 = 27.360 D = B + H② = 7.380
V=［A*B+C*D+（A+C）*（B+D）］/6*H 台背回填锯齿三角形的级配砂砾 断面面积 平均断面面积 距离（m） 方量（m3） （m2） （m2） 253.96 253.96 K47+252.700 小计 K47+246、K47+252.7断面面积参照断面复测时K47+240断面面积 搭板垫层处砂砾的数量 搭板两端 小计 需扣除搭板、 需扣除搭板、枕梁及其垫层的数量 枕梁 枕梁垫层 11.25*0.9*（0.6-0.05）*2= -11.1 11.25*2*0.4*2= -18.0 11.25*0.6*0.4*2*2= 10.8 10.8 23.17 253.96 127.0 0.50 127.0
K47+265.5 0# 台( K47+246~K47+261.5段)填方 宕渣 数量计算表 填方(宕渣 段 填方 宕渣)数量计算表 ( 1~ 层 )
桩号
K47+246.000 K47+252.700 K47+261.500 K47+246.000 K47+252.700

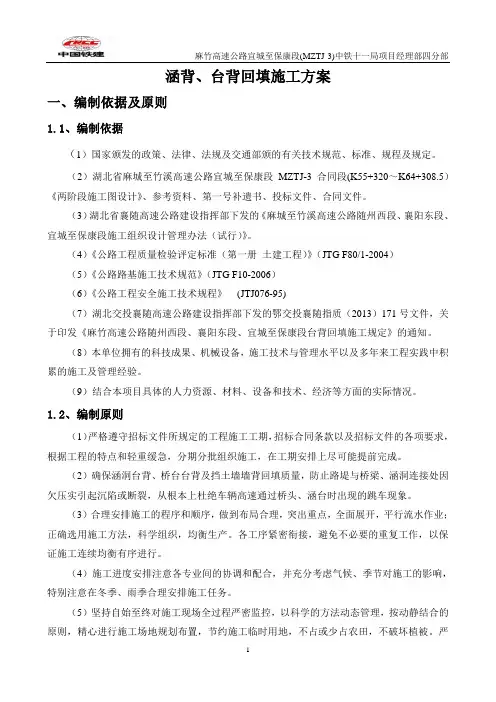

台背回填 施工方案(最终版)
