什么叫串级控制系统
(工业过程控制)5.串级控制系统
与模糊控制系统的比较
总结词
数据处理方式
详细描述
模糊控制系统处理的是模糊数据，将输入变量的精确值转换为模糊集合的隶属度；串级控制系统则直接处理输入 变量的精确值。
与模糊控制系统的比较
总结词：适用场景
详细描述：模糊控制系统适用于具有不确定性和非线性特性的复杂系统；串级控制系统适用于具有多个重要参数且需要精确 控制的过程。
测量元件是控制系统中的传感器和变 送器，用于检测系统参数和状态，并 将信号传输给控制器。
执行器应具备高精度、高可靠性和长 寿命等特点，以保证系统控制的准确 性和稳定性。
测量元件的选择与校准对于保证系统 测量的准确性和可靠性至关重要，应 根据具体需求进行选择和校准。
04
串级控制系统的调试与优化
系统调试
调试目的：确保系统正常 运行，满足工艺要求。
调试内容
检查硬件设备是否正常工 作。
测试系统逻辑控制功能。
系统优化பைடு நூலகம்
优化方法
优化目标：提高系统性能， 降低能耗。
01
调整控制参数，提高控制精
度。
02
03
优化控制逻辑，降低误操作 风险。
04
05
改进系统结构，提高响应速 度。
系统维护与升级
01
维护内容
02
定期检查硬件设备。
详细描述：多变量控制系统需要处理多个输入和输出变 量之间的耦合关系，系统复杂性较高；串级控制系统则 通过将系统分解为多个子系统来降低复杂性。
详细描述：多变量控制系统通常采用协调控制策略，以 实现多个变量之间的优化；串级控制系统则更注重单个 变量的优化和控制。
与模糊控制系统的比较
总结词：控制规则
详细描述：模糊控制系统基于模糊逻辑和模糊集合理论，通过模糊规则进行控制；串级控制系统则基 于经典控制理论，通过PID控制器等进行控制。
简述串级控制系统的特点。

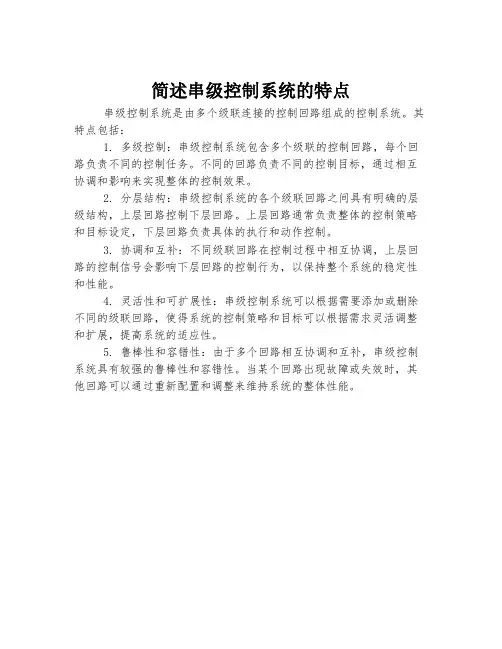

简述串级控制系统的特点
串级控制系统是由多个级联连接的控制回路组成的控制系统。
其特点包括：
1. 多级控制：串级控制系统包含多个级联的控制回路，每个回路负责不同的控制任务。
不同的回路负责不同的控制目标，通过相互协调和影响来实现整体的控制效果。
2. 分层结构：串级控制系统的各个级联回路之间具有明确的层级结构，上层回路控制下层回路。
上层回路通常负责整体的控制策略和目标设定，下层回路负责具体的执行和动作控制。
3. 协调和互补：不同级联回路在控制过程中相互协调，上层回路的控制信号会影响下层回路的控制行为，以保持整个系统的稳定性和性能。
4. 灵活性和可扩展性：串级控制系统可以根据需要添加或删除不同的级联回路，使得系统的控制策略和目标可以根据需求灵活调整和扩展，提高系统的适应性。
5. 鲁棒性和容错性：由于多个回路相互协调和互补，串级控制系统具有较强的鲁棒性和容错性。
当某个回路出现故障或失效时，其他回路可以通过重新配置和调整来维持系统的整体性能。
《串级控制系统》课件
5 保证系统的可靠性
采取措施确保系统的可靠性，如备份控制器、 故障检测和自动切换等。
串级控制系统的实现1Fra bibliotek软件实现
2
串级控制系统的软件实现包括控制算法
的设计、编程和调试。
3
硬件组成
串级控制系统的硬件组成包括传感器、 执行器、控制器和通信设备。
实现过程
串级控制系统的实现包括系统设计、参 数调整和系统测试等多个步骤。
串级控制系统的应用领域
化工工业
串级控制系统在化工 工业中有广泛的应用， 能够稳定控制各种化 学过程。
食品工业
食品工业中的串级控 制系统能够确保食品 生产过程的高效、稳 定和安全。
制造业
制造业中的串级控制 系统能够提高产品的 质量和生产效率，实 现精细化生产。
冶金工业
冶金工业中的串级控 制系统能够优化冶金 过程，提高冶金产品 的质量和产量。
1 改善系统稳定性
串级控制系统能够减小系统的波动幅度，提 高系统的稳定性。
2 提高系统精度和可靠性
通过串级控制系统，我们能够降低系统的误 差，提高系统的精度和可靠性。
3 减小控制器的负担
串级控制系统能够分担控制器的负荷，使其 更加高效且稳定。
4 减小设备的故障率
串级控制系统能够有效减小设备故障的概率， 提高设备的可靠性和使用寿命。
设计原则
1 正确选择控制器
根据系统需求和特点，选 择合适的控制器类型和参 数。
2 合理设置控制参数
3 统一参考信号
根据系统需求和运行状况， 合理设置控制参数，以达 到最佳控制效果。
将所有控制器的输入信号 统一为相同的参考信号， 以保证系统的稳定性和一 致性。
4 建立完善的监测系统
串级控制系统的工作原理

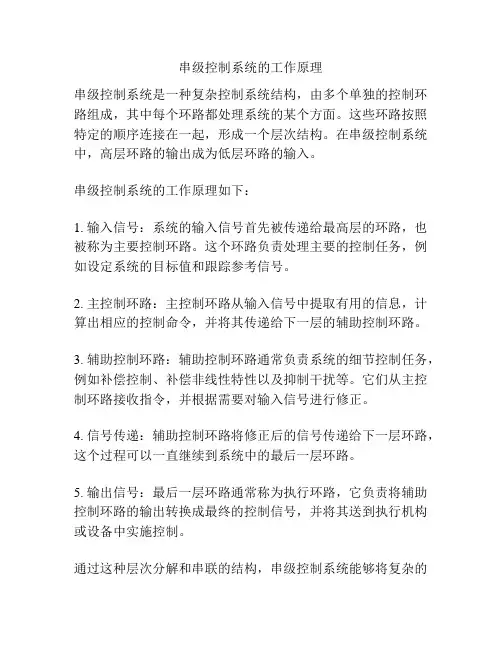

串级控制系统的工作原理
串级控制系统是一种复杂控制系统结构，由多个单独的控制环路组成，其中每个环路都处理系统的某个方面。
这些环路按照特定的顺序连接在一起，形成一个层次结构。
在串级控制系统中，高层环路的输出成为低层环路的输入。
串级控制系统的工作原理如下：
1. 输入信号：系统的输入信号首先被传递给最高层的环路，也被称为主要控制环路。
这个环路负责处理主要的控制任务，例如设定系统的目标值和跟踪参考信号。
2. 主控制环路：主控制环路从输入信号中提取有用的信息，计算出相应的控制命令，并将其传递给下一层的辅助控制环路。
3. 辅助控制环路：辅助控制环路通常负责系统的细节控制任务，例如补偿控制、补偿非线性特性以及抑制干扰等。
它们从主控制环路接收指令，并根据需要对输入信号进行修正。
4. 信号传递：辅助控制环路将修正后的信号传递给下一层环路，这个过程可以一直继续到系统中的最后一层环路。
5. 输出信号：最后一层环路通常称为执行环路，它负责将辅助控制环路的输出转换成最终的控制信号，并将其送到执行机构或设备中实施控制。
通过这种层次分解和串联的结构，串级控制系统能够将复杂的
控制任务分解为更简单的子任务，并逐级处理。
每个环路都专注于处理一个特定的任务，并通过调整输入信号来改善总体的控制性能。
这种架构使得串级控制系统能够更好地适应系统的复杂性和动态变化。
串级控制系统pid
串级控制系统pid
串级控制系统是一种常见的工业过程控制系统，其中包括两个控制器：主控制器和副控制器。
主控制器通常用于控制系统的主要变量，而副控制器则用于控制对主变量有较大影响的次要变量。
PID（比例-积分-微分）控制器是一种常用的控制器类型，在串级控制系统中也常被使用。
PID 控制器通过调整比例、积分和微分参数来实现对系统的控制。
在串级控制系统的 PID 控制器中，主控制器通常采用 PID 控制算法来控制主变量。
它根据主变量的测量值与设定值之间的偏差来计算控制信号，以使主变量尽可能地接近设定值。
副控制器通常采用 P 或 PI 控制算法来控制次要变量。
它根据次要变量的测量值与主控制器输出之间的偏差来计算控制信号，以使次要变量尽可能地稳定在设定范围内。
串级控制系统的 PID 控制器可以通过调整比例系数、积分时间和微分时间来优化控制性能。
这些参数的选择需要根据具体的被控对象和控制要求进行调整，以实现较好的控制效果。
总的来说，串级控制系统的 PID 控制器通过主控制器和副控制器的协同工作，实现了对系统主要变量和次要变量的有效控制，提高了系统的稳定性和控制精度。
串级、比值、前馈-反馈、选择性、分程以及三冲量六种复杂控制系统
1、串级控制系统
串级控制系统是应用最早，效果最好，使 用最广泛的一种复杂控制系统，它的特点 是两个调节器相串联，主调节器的输出作 为副调节器的设定，当对象的滞后较大， 干扰比较剧烈、频繁时，可考虑采用串级 控制系统。
1、基本概念
串级控制系统(Cascade Cont ro1System)是一 种常用的复杂控制系统，它根据系统结构
主回路(外回路)：断开副调节器的反馈回路 后的整个外回路。
副回路(内回路)：由副参数、副调节器及所 包括的一部分对象所组成的闭合回路（随
动回路)
主对象(惰性区)：主参数所处的那一部分工 艺设备，它的输入信号为副变量，输出信 号为主参数(主变量)。
副对象(导前区)：副参数所处的那一部分工 艺设备，它的输入信号为调节量，其输出 信号为副参数(副参数 将要达到危险值时，就适当降低生产要求， 让它暂时维持生产，并逐渐调整生产，使 之朝正常工况发展。能实现软限控制的控 制系统称为选择性控制系统，又称为取代 控制系统或超驰控制系统。
通常把控制回路中有选择器的控制系统称 为选择性控制(selective control)系统。选择 器实现逻辑运算，分为高选器和低选器两 类。高选器输出是其输入信号中的高信号， 低选器输出是其输入信号中的低信号。
控制系统一般又可分为简单控制系统和复 杂控制系统两大类，所谓复杂，是相对于 简单而言的。凡是多参数，具有两个以上 变送器、两个以上调节器或两个以上调节 阀组成多回路的自动控制系统，称之为复 杂控制系统。
目前常用的复杂控制系统有串级、比值、 前馈-反馈、选择性、分程以及三冲量等， 并且随着生产发展的需要和科学技术进步， 又陆续出现了许多其他新型的复杂控制系 统。
路外，使调整k时不影响控制回路稳定性。
第6章-串级控制系统讲解全文编辑修改
D1
烧成带 θ1
副测量变送器
主测量变送器 根据副控制器的“反”作用，其输出将减小，“气开”式的控制阀门将 被关小，燃料流量将被调节回稳定状态时的大小。
6.1 串级控制系统的基本概念
串级控制系统的工作过程
(2)只存在一次干扰
θ1r
主控制器
副控制器 调节阀
D2 燃烧室 θ2
隔焰板
D1
烧成带 θ1
副测量变送器
主参数设定
－
主调 节器
－
副调 节器
调节 阀
二次扰动
副对象
一次扰动 主参数
主对象
副变送器
副参数
定值控 制系统
主变送器
主回路
图6-6 串级控制系统标准方框图
1) 在结构上，串级控制系统由两个闭环组成．副回路 起“粗调”作用，主回路起“细调”作用。
2) 每个闭环都有各自的调节对象，调节器和变送器 3) 调节阀由副调节器直接控制
－
－
Gm2(s)
Y2(s)
Gm1(s)
y2,sp
＋ －
Gc2 ym2
Gv Gm2
＋ ＋
GGpo22
D2 y2
D2(s)
1 + Gc G 2Gv op22Gm2
y2,sp
Gc2GvGGop2
1 + Gc G 2Gv op22Gm2
＋ D2' (s)
＋
y2(s)
Go2’(s)
6.2 串级控制系统的分析
6.2 串级控制系统的分析
串级控制特点总结：
1) 在系统结构上, 它是由两个串接工作的控制器构成的双闭环 控制系统。其中主回路是定值控制，副回路是随动控制；
第五章 串级控制系统
单回路控制
t
串级控制
调节效果比较
§5-3 串级系统设计和实施中的几个问题
•正确合理地设计，才能使串级控制系统发挥其 正确合理地设计， 特点。 特点。 设计包括主、副回路选择， •设计包括主、副回路选择，主、副控制器控制 规律选型和正、反作用的确定。 规律选型和正、反作用的确定。
一、副回路的设计
1、副参数的选择应使副回路时间常数最小，调节通 副参数的选择应使副回路时间常数最小， 道短，反应灵敏。 道短，反应灵敏。 •选择原则主要有： 选择原则主要有： (1)、克服对象的容积滞后和纯延迟。 (1)、克服对象的容积滞后和纯延迟。
x2(t) x1 ＋ － 主控制器 ＋ － 温度变送器2 温度变送器1 θ2(t) 副控制器 调节阀 f3、f4 炉膛 管壁 f1、f2 θ1(t)Байду номын сангаас原料油
沈阳理工大学
3．干扰同时作用于副回路和主回路 ． 主副回路干扰的综合影响有两种情况： 主副回路干扰的综合影响有两种情况： （1）主副回路的干扰影响方向相同。如： ）主副回路的干扰影响方向相同。 燃料压力f ↑→炉膛温度↑ →出口温度 ↑→炉膛温度 出口温度↑ 燃料压力 3(t)↑→炉膛温度↑ →出口温度↑ →副控制器开始调节 原油流量f ↓→出口温度↑ ↓→出口温度 原油流量 1(t)↓→出口温度↑→主副控制器共同调节
二次干扰 一次干扰
干扰 给定 ＋ － 主控制器 ＋ － 副变送器 主变送器 副控制器 执行器 副对象 副变量 主对象 主变量
三、串级控制系统的工作过程
沈阳理工大学
1．燃料压力f3(t)、燃料热值 4(t)发生扰动 ．燃料压力 发生扰动—— 、燃料热值f 发生扰动 干扰进入副回路 进入副回路的干扰首先影响炉膛温度， 进入副回路的干扰首先影响炉膛温度，副变送 器提前测出，副控制器立即开始控制， 器提前测出，副控制器立即开始控制，控制过程大 为缩短。 为缩短。
串级控制
串级控制系统-----两只调节器串联起来工作，其中一个调节器的输出作为另一个调节器的给定值的系统。
例：加热炉出口温度与炉膛温度串级控制系统1. 基本概念即组成结构串级控制系统采用两套检测变送器和两个调节器，前一个调节器的输出作为后一个调节器的设定，后一个调节器的输出送往调节阀。
前一个调节器称为主调节器，它所检测和控制的变量称主变量（主被控参数），即工艺控制指标；后一个调节器称为副调节器，它所检测和控制的变量称副变量（副被控参数），是为了稳定主变量而引入的辅助变量。
整个系统包括两个控制回路，主回路和副回路。
副回路由副变量检测变送、副调节器、调节阀和副过程构成；主回路由主变量检测变送、主调节器、副调节器、调节阀、副过程和主过程构成。
一次扰动：作用在主被控过程上的，而不包括在副回路范围内的扰动。
二次扰动：作用在副被控过程上的，即包括在副回路范围内的扰动。
2. 串级控制系统的工作过程当扰动发生时，破坏了稳定状态，调节器进行工作。
根据扰动施加点的位置不同，分种情况进行分析：* 1）扰动作用于副回路* 2）扰动作用于主过程* 3）扰动同时作用于副回路和主过程分析可以看到：在串级控制系统中，由于引入了一个副回路，不仅能及早克服进入副回路的扰动，而且又能改善过程特性。
副调节器具有“粗调”的作用，主调节器具有“细调”的作用，从而使其控制品质得到进一步提高。
3. 系统特点及分析* 改善了过程的动态特性，提高了系统控制质量。
* 能迅速克服进入副回路的二次扰动。
* 提高了系统的工作频率。
* 对负荷变化的适应性较强4. 工程应用场合* 应用于容量滞后较大的过程* 应用于纯时延较大的过程* 应用于扰动变化激烈而且幅度大的过程* 应用于参数互相关联的过程* 应用于非线性过程5. 系统设计* 主参数的选择和主回路的设计* 副参数的选择和副回路的设计* 控制系统控制参数的选择* 串级控制系统主、副调节器控制规律的选择* 串级控制系统主、副调节器正、反作用方式的确定编辑本段串级控制系统的设计1. 主回路的设计串级控制系统的主回路是定值控制，其设计单回路控制系统的设计类似，设计过程可以按照简单控制系统设计原则进行。
串级控制系统整理整理
串级控制系统整理手册一、串级控制系统概述串级控制系统是一种常见的复杂控制系统，主要由两个或多个控制环组成，每个控制环都负责调节一个特定的过程变量。
这种系统具有结构紧凑、响应速度快、控制精度高等优点，广泛应用于各类工业生产过程中。
二、串级控制系统的组成1. 主控制环：主控制环负责监控整个过程的主要变量，通常与系统的输出直接相关。
主控制器根据主控制环的偏差，调整副控制器的设定值，以实现系统整体的控制目标。
2. 副控制环：副控制环位于主控制环内部，负责调节过程中的辅助变量。
副控制器根据副控制环的偏差，调整执行机构的输出，以影响主控制环的变量。
3. 执行机构：执行机构是串级控制系统的执行者，负责根据控制器的指令调整过程变量。
常见的执行机构有电机、阀门、变频器等。
4. 被控对象：被控对象是串级控制系统的作用对象，包括各种生产过程中的设备、工艺和参数。
三、串级控制系统的特点1. 快速响应：串级控制系统通过多个控制环的协同作用，能够迅速响应过程变化，提高系统的动态性能。
2. 高精度：串级控制系统可以实现对外部干扰的有效抑制，提高控制精度，确保产品质量。
3. 灵活性：串级控制系统可根据实际生产需求，调整控制参数，适应不同工况。
4. 易于维护：串级控制系统结构清晰，便于故障排查和日常维护。
四、串级控制系统的设计要点1. 确定控制目标：明确串级控制系统的主、副控制环控制目标，确保系统稳定运行。
2. 选择合适的控制器：根据被控对象的特性，选择合适的控制器类型和参数。
3. 优化控制参数：通过调整控制器参数，使串级控制系统达到最佳控制效果。
4. 考虑系统抗干扰能力：在设计过程中，充分考虑外部干扰因素，提高系统的抗干扰能力。
5. 系统调试与优化：在系统投运后，根据实际运行情况，不断调整和优化控制参数，确保系统稳定、高效运行。
五、串级控制系统的实施步骤1. 系统分析与建模：深入了解生产工艺，对被控对象进行详细分析，建立准确的数学模型，为控制器设计提供依据。
串级控制系统两步整定法
串级控制系统两步整定法一、什么是串级控制系统？串级控制系统是指由两个或多个具有不同动态特性的控制环节组成的控制系统。
其中，前一级控制器的输出作为后一级控制器的输入。
它可以实现对复杂过程的高效精确控制。
二、串级控制系统的优点1. 可以有效地降低过程变量对干扰和负载变化的敏感度。
2. 可以提高整个系统的稳定性和响应速度。
3. 可以提高系统的鲁棒性，使得系统更加稳定可靠。
三、串级控制系统两步整定法1. 第一步：前置环节PID参数整定（1）选择合适的开环传递函数模型，求出其传递函数；（2）根据经验或实验数据选择合适的调节器类型，如比例积分型；（3）根据Ziegler-Nichols方法或其他方法确定比例增益Kp和积分时间Ti；（4）通过仿真或实验验证整定参数是否合理，并进行修正。
2. 第二步：主环节PID参数整定（1）将前置环节固定为已知值，得到主环节开环传递函数；（2）根据经验或实验数据选择合适的调节器类型，如比例积分型；（3）根据Ziegler-Nichols方法或其他方法确定比例增益Kp和积分时间Ti；（4）通过仿真或实验验证整定参数是否合理，并进行修正。
四、串级控制系统两步整定法的应用实例以温度控制系统为例，假设前置环节为加热器，主环节为温度传感器。
1. 第一步：前置环节PID参数整定（1）选择加热器的传递函数模型为：G1(s)=0.5/(s+0.2)；（2）选择比例积分型调节器；（3）根据Ziegler-Nichols方法得到Kp=0.5，Ti=2s；（4）通过仿真验证参数合理性，并进行修正。
2. 第二步：主环节PID参数整定（1）将前置环节固定为已知值，得到温度传感器的开环传递函数：G2(s)=0.1/(s+0.1)；（2）选择比例积分型调节器；（3）根据Ziegler-Nichols方法得到Kp=0.8，Ti=3s；（4）通过仿真验证参数合理性，并进行修正。
五、总结与展望串级控制系统是一种高效精确的控制系统，可以应用于各种复杂过程的控制。
串级控制系统课件
用于控制钢水温度、成分等参 数，实现高效、低耗的冶炼过
程。
02
串级控制系统的设计与实现
控制器设计
01
控制器类型选择
根据被控对象的特性，选择合适 的控制器类型，如PID控制器、 模糊控制器等。
02
控制器参数整定
03
控制器结构调整
根据系统性能要求，对控制器参 数进行整定，以获得良好的控制 效果。
升系统的决策能力。
人工智能技术
03
利用机器学习和深度学习技术，实现自适应学习和智能决策，
提高系统的自主性和智能化程度。
系统集成与优化
系统集成
将多个子系统进行集成，实现信息共享和协同工作，提高系统的 整体性能和效率。
系统优化
通过优化算法和智能技术，对系统进行性能分析和优化设计，提高 系统的稳定性和可靠性。
系统优化
根据调试结果，对系统设计进行优化，提高系统性能、降低能耗等。
03
串级控制系统的性能分析
稳定性分析
稳定性是控制系统的重要性能指标，它决定了 系统在受到扰动后能否回到原始状态的能力。
稳定性分析主要通过判断系统的极点和零点散 布来进行，极点越靠近虚轴，系统越不稳定； 零点越远离虚轴，对系统稳定性的影响越大。
主回路设计
主回路功能确定
明确主回路在系统中的作用，如保证主参数 稳定、克服主要扰动等。
主回路控制器选择
根据主回路功能要求，选择合适的主回路控 制器。
主回路参数整定
根据主回路控制效果，对主回路控制器参数 进行整定，以优化系统性能。
系统调试与优化
系统调试
在系统初步设计完成后，进行实际调试，检查系统各部分是否正常工作、控制效果是否到达预期。
串级控制系统的分析
04
副控制器 与副参数的测量变送信号的偏差信号，输出控制信号给执
行器的那个控制器。
05
主回路
（外回路）
断开副控制器的测量反馈通道后的闭合回路。
06
副回路 由副控制器、执行器、喷水控制阀、减温器和测量变送器
（内回路） 组成的回路。
12
第三部分
串级控制 系统的工 作原理
串级控制系统的工作原理
+
副控
_
为提高控制质量，在原单回路控制 系统的基础上：
增加一个控制器 过热器高温段入口处的蒸汽温度 送入副控制器的输入端
过热器 低 温段
ቤተ መጻሕፍቲ ባይዱ
减温 器
θ2
过热器 高 温段
温度测量变送器
θ1 温度测量变送器
主控制器
喷水减 温阀
副控制器 执行器
图 3－3 主汽温度串级控制系统示意图
系统快速性能提高
8
第二部分
串级控制 系统的构 成
01
主参数 起主导作用的被控参数。如：过热蒸汽温度θ1。
（主变量）
副参数 能提前反映主参数变化趋势的中间参数。如过热器高温段
02
（副变量） 入口处的蒸汽温度θ2。
03
主控制器
输入为主参数的测量反馈信号与主参数的给定值信号的偏 差，其输出作为另一个控制器给定值的那个控制器。
其给定值由主控制器的输出决定，输入为主控制器的输出
串级控制系统
任务要求
任务 要求
01 理解串级控制系统的概念 02 掌握串级控制系统的组成 03 会分析串级控制系统的内回路和外回路
2
主目录
串级控制 系统
构成
基本概念
工作原理
串级控制
定义：具有多个控制器和一个执行机构，控制器被串联起来，前一个控制器的
输出就是后一个控制器的设定值，执行机构由最后一个控制器控制的系统称为串级控制系统。
其中主控制器c1的设定值一般是恒定不变的，因此外环是一个恒值控制系统；而内环的给定值是外环的控制器的输出值，是个变化的量，因此内环是个随动系统。
优点
缺点：
性能分析
1、抗干扰性
福回路对干扰进行粗调，主回路对干扰进行细调。
对串级控制而言，它对二次扰动的抑制能力比对一次扰动的一直能力要强，而且在其他环节特性不变的情况下，副控制器的增益越大，副回路抗扰动能力越强。
2、动态性能
（1）可以减小副回路的时间常数，进一步错开与助对象的时间常数之间的距离，按照错开原理，则差距越大，系统稳定性越好。
换个角度来看，也就是说保持系统稳定性不变的，则允许主控制器的增益越小，从而比例带更小，提高了系统的快速性。
（2）副回路可以减小副对象的相角滞后，相应的提高整个系统的稳定性，而稳定性提高，又回到上面的(1),可以进一步减小主控制器的比例带，进一步提高系统的快速性。
（3）串级控制可以增大系统的响应频率，即在相同的阻尼比的条件下，串级控制系统的工作频率高于单回路系统的工作频率，从而减小了过度过程，提高了控制质量，而且副回路控制器比例带越小，这种改善越明显。
副控制器的增益越大，串级控制系统工作频率提高越明显。
3、自适应性
当副控制器的增益足够大时，副回路的特性主要由反馈检测所决定，而与副对象无关。
因此串级控制系统据哟哟一定的自适应能力，只要反馈检测装置的特性是线性的，就可以大大削弱包括调节阀在内的副对象的非线性特性的影响。
串级控制系统
1、串级控制系统的概念
串级控制系统是由其结构上的特征而得名的。
它是由主、副两个控制器串接工作的。
主控制器的输出作为副控制器的给定值，副控制器的输出去操纵控制阀，以实现对变量的定值控制。
2、串级控制系统的特点
串级控制系统的主要特点为：
(1)在系统结构上，它是由两个串接工作的控制器构成的双闭环控制系统；
(2)系统的目的在于通过设置副变量来提高对主变量的控制质量}
(3)由于副回路的存在，对进入副回路的干扰有超前控制的作用，因而减少了干扰对主变量的影响；
(4)系统对负荷改变时有一定的自适应能力。
3、串级控制系统的特点主要应用场合?
串级控制系统主要应用于：对象的滞后和时间常数很大、干扰作用强而频繁、负荷变化大、对控制质量要求较高的场合。
开环控制和闭环控制的优缺点
一、开环控制
控制器与被控对象间只有顺序作用而无反向联系且控制单方向进行。
开环控制系统方块图
优点：简单、稳定、可靠。
若组成系统的元件特性和参数值比较稳定，且外界干扰较小，开环控制能够保持一定的精度。
缺点：精度通常较低、无自动纠偏能力。
二、闭环控制
闭环控制系统特点：输出端和输入端之间存在反馈回路，输出量对控制过程有直接影响。
闭环的作用：应用反馈，减少偏差。
优点：精度较高，对外部扰动和系统参数变化不敏感
缺点：存在稳定、振荡、超调等问题，系统性能分析和设计麻。
串级控制系统对副回路的要求和简单控制回路
串级控制系统对副回路的要求和简单控制回路一、串级控制系统对副回路的要求串级控制系统是指由两个或多个控制回路串联而成的系统，其中一个控制回路作为主回路，其他回路则为副回路。
串级控制系统能够提高系统的稳定性、灵敏度和响应速度，对于副回路的要求也相应提高。
1. 稳定性要求：副回路应保持稳定，不引入不稳定因素。
副回路应具备良好的抗扰性能，能够对外界的扰动做出快速而准确的响应，并能够抑制主回路中的振荡或震荡现象。
2. 动态响应要求：副回路应具备较快的响应速度和较小的超调量。
副回路的响应速度决定了系统的动态性能，应能够快速而准确地跟踪主回路的变化，并保持与主回路之间的相对稳定性。
3. 稳态精度要求：副回路应能够保证输出值与期望值之间的误差尽可能小。
副回路的稳态精度决定了系统的控制准确度，应能够在稳态时使系统输出值与期望值完全一致或尽可能接近。
4. 抗干扰性要求：副回路应具备一定的抗干扰能力，能够有效地抑制外界干扰对系统的影响。
副回路应能够通过滤波器或其他方式滤除干扰信号，以保持系统的稳定性和准确性。
二、简单控制回路简单控制回路是指只包含一个控制回路的系统，它是串级控制系统的基本组成部分。
在简单控制回路中，主要有三个要素：输入信号、控制器和输出信号。
1. 输入信号：输入信号是指需要被控制的对象或系统的输入量。
它可以是电压、电流、温度等物理量，也可以是其他形式的信号。
输入信号的选择和调整将直接影响到控制回路的性能和稳定性。
2. 控制器：控制器是简单控制回路中的核心部分，它根据输入信号和误差信号进行计算，产生相应的控制信号。
常见的控制器有比例控制器、积分控制器和微分控制器等。
控制器的选择和参数的调整将直接影响到系统的稳定性和动态性能。
3. 输出信号：输出信号是控制回路对输入信号的响应结果。
它可以是控制对象的输出量，也可以是其他形式的信号。
输出信号的正确性和稳定性是评价控制回路性能的重要指标。
简单控制回路相对于串级控制系统而言，结构简单、参数调整方便，适用于一些较为简单的控制任务。
串级控制系统
假定燃料的压力波动是主要干扰，发现它到燃烧室的滞后时间较小、通道较短，而且还有一些次要干扰，例如燃料热值的变化、助燃风流量的改变以及排烟机抽力的波动等等（如图6-2中用D2表示），都是首先进人燃烧室。人们会想，能否通过控制燃烧室温度 2的方法来达到稳定烧成带的温度呢？于是就出现了图6-3所示的以燃烧室温度 2为被控变量的单回路控制系统。
1. 只存在二次干扰 假定系统只受到来自燃料压力波动的干扰。由于它进入副回路，所压力升高，这时尽管控制阀门开度没变，可燃料的流量增大了，首先将引起燃烧室温度2升高，经副温度检测变送器后，副控制器接受的测量值增大。由于燃料流量的变化，并不能立即引起烧成带温度T1的变化。所以此时主控制器的输出暂时还没有变化，因此副控制器处于定值控制状态。根据副控制器的“反”作用，其输出将减小，“气开”式的控制阀门将被关小，燃料流量将被调节回稳定状态时的大小。
但由于从控制阀到窑道烧成带滞后时间太大，如果燃料的压力发生波动，尽管控制阀门开度没变，但燃料流量将发生变化，必将引起燃烧室温度的波动，再经过隔焰板的传热、辐射，引起烧成带温度的变化。 因为只有烧成带温度出现偏差时，才能发现干扰的存在，所以对于燃料压力的干扰不能够及时发现。烧成带温度出现偏差后，控制器根据偏差的性质立即改变控制阀的开度，改变燃料流量，对烧成带温度加以调节。可是这个调节作用同样要经历燃烧室的燃烧、隔焰板的传热以及烧成带温度的变化这个时间滞后很长的通道，当调节过程起作用时，烧成带的温度已偏离设定值很远了。 也就是说，即使发现了偏差，也得不到及时调节，造成超调量增大，稳定性下降。如果燃料压力干扰频繁出现，对于单回路控制系统，不论控制器采用PID的什么控制作用，还是参数如何整定，都得不到满意的控制效果。
一、串级控制系统
《过程控制与自动化仪表》P190单回路控制系统作为一种最基本、使用最广泛的控制系统，结构简单，在大多数情况下都能满足工业生产的基本要求。
但是在油厂中，控制对象复杂，干扰多，大多数情况下需要运用新的控制系统，以进一步提高控制质量。
这时就需要用到串级控制、选择性（超驰）控制、前馈控制等一类较为复杂的高性能过程控制系统。
本章将对上述三种控制系统的组成、特点、控制原理以及工程设计应考虑的问题进行介绍。
一、串级控制系统一、串级控制系统简介串级控制系统是指在对象滞后较大、干扰作用强烈而且频繁的主控制系统中，对局部参数（副参数）进行预先控制以提高系统总体控制水平的复合控制系统。
因此，串级控制系统主要应用于：对象的滞后和时间常数很大、干扰作用强而频繁、负荷变化大、对控制质量要求较高的场合。
根据串级控制系统的结构框图，可以看出串级控制系统的显著特点是：结构上2个回路，主回路和副回路，由两个串接工作的调节器构成双闭环控制系统。
从而，在控制过程中包含2个变量，主变量和副变量，通过设置副变量来提高对主变量的控制质量。
串级控制系统通常包括主控制系统和副控制系统，其中：主控制系统是系统目标参数控制系统；副控制系统是为实现目标参数控制而设置的辅助参数控制系统。
副控制器具有“粗调”作用，主控制器具有“细调”作用，两者配合进行控制。
串级控制系统的结构框图串级控制系统比单回路控制系统在结构上多了一个副回路，副回路是一个随动系统，设定值随主控制器的输出而变化，因而能大大的提高控制质量。
具有以下的控制特点：1）能迅速克服进入副回路的干扰，抗干扰能力强，控制能力强；2）改善了过程的动态特性，提高了系统的工作效率；3）对负荷和操作条件的变化适应性强；二、串级控制系统的设计在串级控制系统中增加了一个副回路，使其设计中主副回路的选择、主副控制器控制规律和正反作用的确定等都是需要考虑的问题。
1．主副回路的选择（一）主回路是一个定值控制系统，可以按单回路控制系统的设计原则进行。

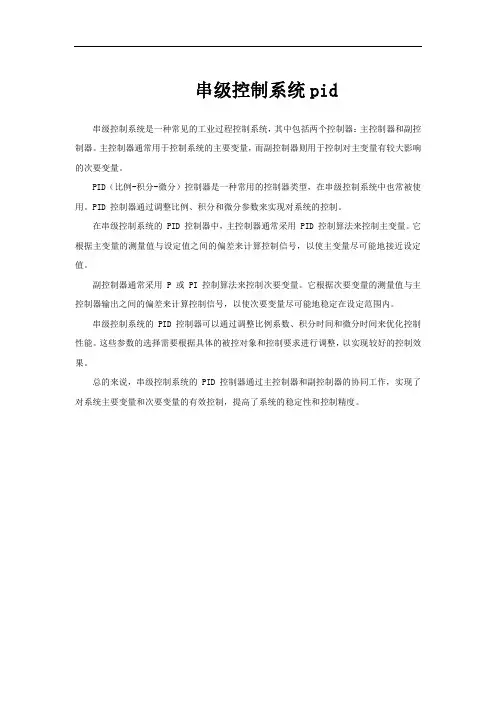

串级控制系统pid -回复
串级控制系统pid -回复什么是串级控制系统？串级控制系统是一种常用的自动控制系统，它有着广泛的应用。
它由一个或多个控制环构成，每个环负责系统的不同方面。
其中，PID控制器是串级控制系统中的重要组成部分。
PID控制器的基本结构由比例（P）、积分（I）和微分（D）三个部分组成。
这些部分根据需要采取不同的权重，通过对输入信号进行加权和调整来实现对系统输出的精确控制。
具体而言，PID控制器会根据误差信号对输出信号进行调整，从而使系统的响应更快、更准确。
在串级控制系统中，PID控制器通常用于对内环进行控制，以使内环更加稳定和精确。
内环输出的调节信号则作为外环的输入，进一步调节并优化整个系统的性能。
这种层次化的控制结构使得串级控制系统能够应对不同的系统需求，并提供更加强大的控制能力。
串级控制系统的设计与调整需要经过多个步骤，以确保系统能够实现更高的控制精度和稳定性。
下面，我们将逐步介绍串级控制系统PID的一般设计和调整过程。
第一步：系统建模和理论分析在设计串级控制系统之前，我们需要对被控对象进行建模和理论分析。
这包括对系统的动态特性和稳定性进行分析，以及参数的确定。
通过数学模型、实验数据和仿真等手段，我们可以了解系统的频率响应、阻尼比和时间响应等重要参数。
第二步：内环控制器设计和调整根据内环的稳定性和控制要求，我们可以设计和调整PID控制器。
常见的方法包括经验调参、Ziegler-Nichols方法和优化算法等。
通过调整比例、积分和微分参数，我们可以使系统的超调量、稳定时间和稳态误差等性能指标满足预期要求。
第三步：外环控制器设计和调整在内环控制器设计和调整完毕后，我们需要继续进行外环的设计和调整。
外环的目标是进一步改善系统的响应速度、稳定性和精度。
在这一步骤中，我们可以选择适当的控制策略和参数，例如，比例控制器、模糊控制器或者多变量控制器等。
第四步：系统仿真和优化在设计和调整内外环控制器后，我们可以使用仿真软件对整个串级控制系统进行仿真和优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．什么叫串级控制系统?画出一般串级控制系统的典型方块图。
答：串级控制系统是由其结构上的特征而得名的。
它是由主、副两个控制器串接工作的。
主控制器的输出作为副控制器的给定值，副控制器的输出去操纵控制阀，以实现对变量的定值控制。
2．串级控制系统有哪些特点?主要使用在哪些场合?
答串级控制系统的主要特点为：
(1)在系统结构上，它是由两个串接工作的控制器构成的双闭环控制系统；
(2)系统的目的在于通过设置副变量来提高对主变量的控制质量}
(3)由于副回路的存在，对进入副回路的干扰有超前控制的作用，因而减少了干扰对主变量的影响；
(4)系统对负荷改变时有一定的自适应能力。
串级控制系统主要应用于：对象的滞后和时间常数很大、干扰作用强而频繁、负荷变化大、对控制质量要求较高的场合。
3．串级控制系统中主、剧变量应如何选择?
答主变量的选择原则与简单控制系统中被控变量的选择原则是一样的。
副变量的选择原则是：．
(1)主、副变量间应有一定的内在联系，副变量的变化应在很大程度上能影响主变量的变化；
(2)通过对副变量的选择，使所构成的副回路能包含系统的主要干扰；
(3)在可能的情况下，应使副回路包含更多的主要干扰，但副变量又不能离主变量太近；
(4)副变量的选择应考虑到主、副对象时间常数的匹配，以防“共振”的发生
4．为什么说串级控制系统中的主回路是定值控制系统，而副回路是随动控制系统?
答串级控制系统的目的是为了更好地稳定主变量，使之等于给定值，而主变量就是主回路的输出，所以说主回路是定值控制系统。
副回路的输出是副变量，副回路的给定值是主控制器的输出，所以在串级控制系统中，副变量不是要求不变的，而是要求随主控制器的输出变化而变化，因此是一个随动控制系统。
5．怎样选择串级控制系统中主、副控制器的控制规律?
答串级控制系统的目的是为了高精度地稳定主变量，对主变量要求较高，一般不允许有余差，所以主控制器一般选择比例积分控制规律，当对象滞后较大时，也可引入适当的微分作用。
串级控制系统中对副变量的要求不严。
在控制过程中，副变量是不断跟随主控制器的输出变化而变化的，所以副控制器一般采用比例控制规律就行了，必要时引入适当的积分作用，而微分作用一般是不需要的。
6．如何选择串级控制系统中主、副控制器的正、反作用?
答：副控制器的作用方向与副对象特性、控制阀的气开、气关型式有关，其选择方法与简单控制系统中控制器正、反作用的选择方法相同，是按照使副回路成为—个负反馈系统的原则来确定的。
主控制器作用方向的选择可按下述方法进行：当主、副变量在增加(或减小时)，如果要求控制阀的动作方向是一致的，则主控制器应选“反”作用的；反之，则应选“正”作用的。
从上述方法可以看出，串级控制系统中主控制器作用方向的选择完全由工艺情况确定，或者说，只取决于主对象的特性，而与执行器的气开、气关型式及副控制器的作用方向完全无关。
这种情况可以这样来理解：如果将整个副回路看作是构成主回路的一个环节时，副回路这个环节的输入就是主控制器的输出(即副回路的给定)，而其输出就是副变量。
由于副回路的作用总是使副变量跟随主控制器的输出变化而变化，不管副回路中副对象的特性及执行器的特性如何，当主控制器输出增加时，副变量总是增加的，所以在主回路中，副回路这个环节的特性总是“正”作用方向的。
由图可见，在主回路中，由于副回路、主测量变送这两个环节的特性始终为“正”，所以为了使整个主回路构成负反馈，主控制器的作用方向仅取决于主对象的特性。
主对象具有“正”作用特性(即副变量增加时，主变量亦增加)时，主控制器应选“反”作用方向，反之，当主对象具有“反”作用特性时，主控制器应选“正”作用方向。
7．串级控制系统中主、副控制器参数的工程整定主要有哪两种方法?
答：有两步整定法和一步整定法两种。
按照串级控制系统主、副回路的情况，先整定副控制器，后整定主控制器的方法叫做两步整定法。
根据经验直接确定副控制器的参数，只需按简单控制系统参数整定的方法来整定主控制器参数的方法称一步整定法。
8．均匀控制系统的目的和特点是什么?
答：均匀控制系统的目的是为了解决前后工序的供求矛盾，’使两个变量之间能够互相兼顾和协调操作。
均匀控制系统的特点是其控制结果不像其他控制系统那样，不是为了使被控变量保持不变，而是使两个互相联系的变量都在允许的范围内缓慢地变化。
9．简述均匀控制系统的控制方案。
答：以液位与流量的均匀控制为例，其控制方案有简单均匀控制与串级均匀控制两种。
从结构上来讲，简单均匀控制与一般的液位控制系统一样，串级均匀控制与一般的液位一流量串级控制系统一样。
其区别在于均匀控制与一般的控制系统目的不一样。
之所以能够使两个变量间的关系得到协调，是通过控制器参数整定来实现的。
均匀控制系统中的控制器一般都采用纯比例作用，且比例度很大，必要时才引入少量的积分作用。
10．什么叫比值控制系统?
答实现两个或两个以上的参数符合一定比例关系的控制系统，称为比值控制系统。
通常为流量比值控制系统，用来保持两种物料的流量保持一定的比值关系。
11．试简述双闭环比值控制系统及其使用场合。
答：双闭环比值控制系统有两个闭合回路，分别对主、副流量进行定值控制。
同时，当主流量发生变化时，通过比值控制器来改变副流量控制器的给定值，使副流量能随主流量的大小变化而变化，始终保持一定的比值关系。
双闭环比值控制系统主要适用于主流量干扰频繁、工艺上不允许负荷有较大波动或工艺上经常需要提降负荷的场合。
12．什么是前馈控制系统?它有什么特点?
答：按扰动变化大小进行控制的系统称为前馈控制系统。
前馈控制系统的主要特点有：
(1)前馈控制是基于不变性原理工作的，比反馈控制及时、有效；
(2)前馈控制是属于“开环”控制系统；
(3)前馈控制使用的是视对象特性而定的“专用”控制器，又称前馈补偿装置；
(4)一种前馈作用只能克服一种干扰。
13．前馈控制的主要形式有哪几种?
答前馈控制的主要形式有单纯的前馈控制(又称简单前馈)和前馈一反馈控制两种。
根据对干扰补偿形式的特点，又分静态前馈控制和动态前馈控制。
14．前馈控制主要应用在什么场合?
答：前馈控制主要用于下列场合：
(1)干扰幅值大而频繁，对被控变量影响剧烈，单纯反馈控制达不到要求时；
(2)主要干扰是可测不可控的变量；
(3)对象的控制通道滞后大，反馈控制不及时，控制质量差时，可采用前馈一反馈控制系统，以提高控制质量。
15．什么是生产过程的软保护措施?与硬保护措施相比，软保护措施有什么优点?
答：所谓生产的软保护措施，就是当生产短期内处于不正常情况时，无须像硬保护措施那样硬性使设备停车，而是通过一个特定设计的自动选择性控制系统，以适当改变控制方式来达到自动保护生产的目的。
这样就可以减少由于停车而带来的巨大经济损失。
16．什么是控制器的“积分饱和”现象?产生积分饱和的条件是什么？
答：积分饱和现象是指有积分作用的控制器当偏差总不为零时，控制器的输出就要一直增加到最大或降低到最小。
产生这种现象的条件有三个：其一是控制器具有积分作用}其二是控制器处于开环工作状态，其输出没有被送往执行器；其三是控制器的输入偏差信号长期存在。
在选择性控制系统中，没有被选择器选中的控制器就有可能产生积分饱和现象。
17．积分饱和的危害是什么?有哪几种主要的抗积分饱和措施?
答：当控制器处于积分饱和状态时，它的输出将达到最大或最小的极限值，该极限值已超出执行器的有效输入信号范围(对于气动薄膜控制阀来说，其有效输入信号范围一般为20～100kPa)。
出现这种现象，对控制系统的工作是很不利的。
因为当需要该控制器恢复工作状态(在取代控制系统中，控制器重新被选择器选中)时，它不能马上动作，必须待它的输出退出饱和区，返回到执行器的有效输入信号范围内后，才能使执行器开始动作。
所以取代是不及时的，这样会对系统的工作带来严重的后果，甚至会造成事故。
抗积分饱和的主要方法有限幅法和积分切除法等。
18．什么是分程控制系统?主要应用在什么场合? ’
答：分程控制系统就是一个控制器的输出信号被送往两个或两个以上的控制阀，每个控制阀都只在控制器的某段信号范围内工作。
分程控制系统的应用场合主要有：
(1)用于扩大控制阀的可调范围，改善控制品质；
(2)用于控制两种不同的介质流量，以满足工艺生产的要求，
(3)用作生产安全的防护措施。
19．什么是多冲量控制系统?
答：所谓多冲量控制系统，是指在控制系统中，有多个变量信号，经过一定的运算后，共同控制一只执行器，以使某个被控的工艺变量有较高的控制质量。
多冲量控制系统这个名称主要在锅炉的给水系统控制中应用比较广泛。
20．什么是三冲量控制系统?为什么要引入三个冲量?
答：三冲量控制系统主要是指锅炉汽包液位控制系统中，分别引入汽包液位、蒸汽流量和给水流量三个信号，经过一定的运算后，共同控制一只控制阀(给水阀)。
液位信号是该系统的被控变量，是反映锅炉汽包工作状态的主要工艺指标，也是为了保证锅炉安全工作的必要指标。
引入蒸汽流量信号的目的是为了及时克服蒸汽流量波动对汽包液位的影响，并有效地克服由于“假液位”现象而引起的控制系统的误动作。
引入给水流量信号的目的是为了将给水流量作为副变量，利用串级控制系统中副回路克服干扰的快速性来及时克服给水压力变化对汽包液位的影响。
