提高wire bonding中焊点的定位精度的一种有效方法
wirebond工艺术语介绍
wirebond工艺术语介绍Wirebond工艺术语是指在集成电路封装过程中使用的一种连接技术，通过金属线将芯片与封装基座之间进行电气连接。
本文将介绍一些常见的Wirebond工艺术语。
1. Wirebond：Wirebond是指通过焊线将芯片与封装基座之间进行电气连接的过程。
这种连接方式可以实现高密度的连接，并且具有可靠性高、成本低等优点。
2. Ball bond：Ball bond是Wirebond过程中的一种常见连接方式。
它通过在芯片金属引脚和基座之间形成一个小球状焊点来实现连接。
3. Wedge bond：Wedge bond是Wirebond过程中的另一种常见连接方式。
它通过将金属线压紧在芯片金属引脚和基座之间的焊脚上来实现连接。
4. Bond pad：Bond pad是芯片上用于连接Wirebond的金属引脚的区域。
它通常是一个金属化的区域，具有良好的导电性。
5. Bonding tool：Bonding tool是用于执行Wirebond过程的工具。
它通常由超声波发生器、焊头和压力传感器等组成。
6. Loop height：Loop height是指Wirebond连接中金属线形成的弯曲部分的高度。
合适的Loop height可以保证连接的可靠性和稳定性。
7. Bonding force：Bonding force是指在Wirebond过程中施加在金属线上的力。
适当的Bonding force可以保证连接的牢固性。
8. Bonding time：Bonding time是指在Wirebond过程中施加在金属线上的时间。
适当的Bonding time可以保证焊点的质量。
9. Wire diameter：Wire diameter是指用于Wirebond连接的金属线的直径。
合适的Wire diameter可以保证连接的可靠性和稳定性。
10. Bonding temperature：Bonding temperature是指在Wirebond过程中施加在金属线上的温度。

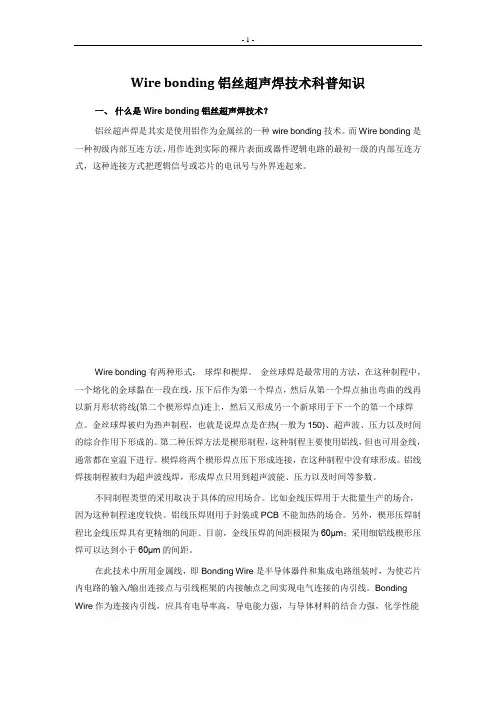

Wire_bonding铝丝超声焊技术科普知识
Wire bonding铝丝超声焊技术科普知识一、什么是Wire bonding铝丝超声焊技术？铝丝超声焊是其实是使用铝作为金属丝的一种wire bonding技术。
而Wire bonding是一种初级内部互连方法，用作连到实际的裸片表面或器件逻辑电路的最初一级的内部互连方式，这种连接方式把逻辑信号或芯片的电讯号与外界连起来。
Wire bonding有两种形式：球焊和楔焊。
金丝球焊是最常用的方法，在这种制程中，一个熔化的金球黏在一段在线，压下后作为第一个焊点，然后从第一个焊点抽出弯曲的线再以新月形状将线(第二个楔形焊点)连上，然后又形成另一个新球用于下一个的第一个球焊点。
金丝球焊被归为热声制程，也就是说焊点是在热(一般为150)、超声波、压力以及时间的综合作用下形成的。
第二种压焊方法是楔形制程，这种制程主要使用铝线，但也可用金线，通常都在室温下进行。
楔焊将两个楔形焊点压下形成连接，在这种制程中没有球形成。
铝线焊接制程被归为超声波线焊，形成焊点只用到超声波能、压力以及时间等参数。
不同制程类型的采用取决于具体的应用场合。
比如金线压焊用于大批量生产的场合，因为这种制程速度较快。
铝线压焊则用于封装或PCB不能加热的场合。
另外，楔形压焊制程比金线压焊具有更精细的间距。
目前，金线压焊的间距极限为60μm；采用细铝线楔形压焊可以达到小于60μm的间距。
在此技术中所用金属线，即Bonding Wire是半导体器件和集成电路组装时，为使芯片内电路的输入/输出连接点与引线框架的内接触点之间实现电气连接的内引线。
Bonding Wire作为连接内引线，应具有电导率高，导电能力强，与导体材料的结合力强，化学性能稳定等性能优点。
Bonding Wire的直径，通常在25到75μm之间。
市场上主要有四种材料用作Bonding Wire，分别为金、银、铜和铝。
二、 Wire Bonding技术在电动汽车动力电池领域的应用Wire bonding自从1970年起一直广泛应用于微电子和电力电子领域。
Wire Bond 1ST point bond ability improve
PCB:金金共金 金金共金
High temperature(125°c) °
Wire Bonding theory (cycle 6)
• Creation of the tail length
W/C Open 依照 EFO parameter CAP上升到 上升到tail height position 上升到
金球和铝垫相粘
Wire Bonding theory (cycle 4)
• Formation of the loop W/C close
依照 Loop parameter, CAP以机械动作折出弧形 以机械动作折出弧形
Die
PCB
Wire Bonding theory (cycle 5)
• Formation of the 2nd bond
Wire clamp close
High voltage Low Electricity

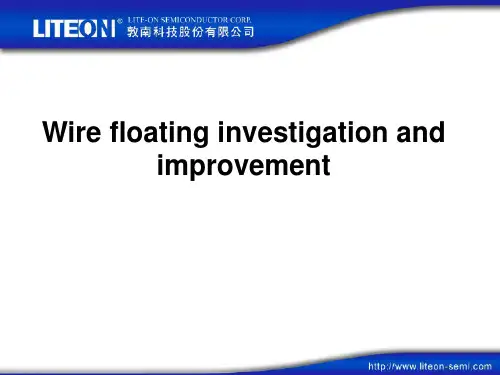

Wire floating cause investigation
Symptom NSOP (Non stick on pad ) and Ball Lift
Probability High High High Medium Low Possible cause Too big FAB Contaminated or damages bond pad Too low machine parameters (act on pad) Large probe mark Inappropriate Hole, CD, IC Capillary design optimization Recommended Action Optimized process parameters clean treatment Optimized process parameters
Bonding 技术介绍解析
22
3.2.2 平焊使用楔形头 楔形头一般用陶瓷，钨碳 金属线 目前，最常用的是金线( Au ,Cu)和铝线( Al , 1%Si/Mg)。 最常用的金属线的直径为： 25 – 30 μm 3.3.1 金线压焊用于大批量生产的场合，这种工艺速度较快，但目 前金线压焊的间距极限为 75μm，金线压焊需要光滑、洁净的焊 接表面。表面的干净程度会影响焊接的可靠性。 金线主要用在球焊和平焊工艺中。 由于金线在热压下更容易变形，在电弧放电下更容易成球形， 故在球焊中广泛使用。 同时，由于完成压焊之后，金的特性较稳定，特别适合密封 包装中，故在微波器件中，金线的平焊用处最广。 3.3.2 铝线压焊则用于封装或PCB不能加热的场合。有更精细的间 距。采用细铝线压焊可以达到小于60μm（50 μm）的间距。 铝线主要用于平焊工艺。费用较低。
8
Wedge Bonding 焊点示意图
9
2.3.2 两者所用压焊头 2.3.2.1 球焊选用毛细管头；焊点是在热(一般为100-500℃)、超声 波、压力以及时间的综合作用下形成的。 2.3.2.2 平焊选用楔形头；焊点是在超声波能、压力以及时间等参 数综合作用下形成的。 一般在室温下进行。 球焊用毛细管头示意图
Wire Bonding 的方式有两种：
Ball Bonding(球焊)和 Wedge Bonding (平焊/楔焊)
2.1 Ball Bonding ( 球焊）
金线通过空心夹具的毛细管穿出，然后经过电弧放电使伸出 部分熔化，并在表面张力作用下成球形，然后通过夹具将球压焊 到芯片的电极上，压下后作为第一个焊点，为球焊点，然后从第 一个焊点抽出弯曲的金线再压焊到相应的位置上，形成第二个焊 点，为平焊（楔形）焊点，然后又形成另一个新球用作于下一个 的第一个球焊点。
wire bond工艺技术
wire bond工艺技术Wire bond是一种常用的芯片封装工艺技术，它是将芯片与封装载体之间的信号线连接起来的方法。
Wire bond的优点是连接可靠性高、尺寸小、成本低，广泛应用于集成电路、传感器等领域。
Wire bond工艺技术的主要步骤包括准备和清洁芯片表面、铜线制备、焊接及后处理等环节。
首先是芯片准备和清洁。
在进行Wire bond之前，需要对芯片表面进行清洁和除尘处理，以便后续工艺操作的顺利进行。
清洁的方法主要包括化学溶液的浸泡和超声波清洗。
这一步骤能够有效去除芯片表面的污染物，确保后续连接的质量。
第二步是铜线制备。
铜线是连接芯片与封装载体的关键部分，它需要具备良好的导电性和可塑性。
在制备铜线时，首先需要选择合适的铜线直径。
铜线的直径选择会影响Wire bond连接的功耗和可靠性，一般根据具体芯片的要求来选择合适的直径。
然后，通过铜线切割机将铜线切割成合适的长度。
最终得到的铜线需要经过质量检测，确保铜线的质量符合要求。
接下来是焊接环节。
在Wire bond中，焊接是最关键的步骤之一。
通过焊接，将铜线与芯片上的金属焊盘连接起来。
焊接的方法有热压焊接和超声波焊接两种。
热压焊接是利用热压头和金属焊盘之间的力和温度来实现连接，而超声波焊接则是利用超声波的振动来产生热量，将铜线与金属焊盘焊接在一起。
焊接完成后，需对焊接质量进行检测，确保焊点的电气性能和可靠性。
最后是后处理。
后处理主要包括铜线修整和封装载体连接测试。
铜线修整是将焊接连接的铜线进行修整，确保连接的牢固和稳定。
封装载体连接测试是对整个Wire bond连接进行测试，检测连接的电气性能和可靠性。
总之，Wire bond工艺技术是一种常用的芯片封装工艺。
通过对芯片准备和清洁、铜线制备、焊接及后处理等步骤的操作，能够实现芯片与封装载体之间的可靠连接。
Wire bond具有连接可靠性高、尺寸小、成本低等优点，广泛应用于集成电路、传感器等领域。

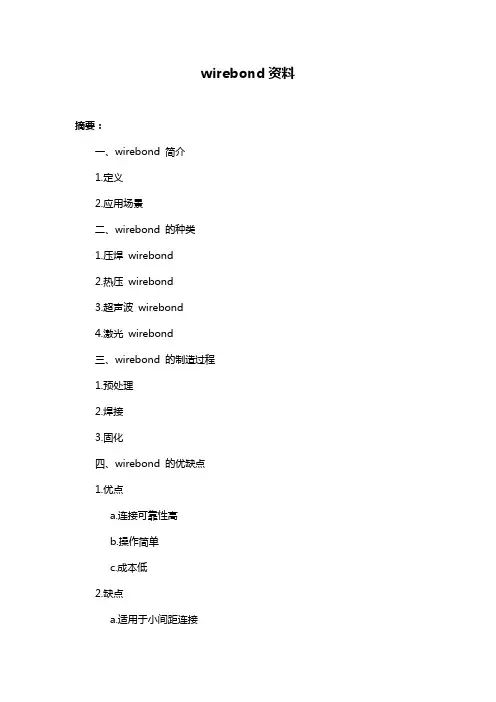

wirebond资料
wirebond资料摘要：一、wirebond 简介1.定义2.应用场景二、wirebond 的种类1.压焊wirebond2.热压wirebond3.超声波wirebond4.激光wirebond三、wirebond 的制造过程1.预处理2.焊接3.固化四、wirebond 的优缺点1.优点a.连接可靠性高b.操作简单c.成本低2.缺点a.适用于小间距连接b.热敏元件不适用五、wirebond 的发展趋势1.高密度封装2.微间距技术3.无铅化正文：wirebond，也称为绑定或焊接，是一种将电子元件之间的导线连接起来的技术。
这种技术广泛应用于电子封装、微电子制造等领域。
根据不同的应用场景和需求，wirebond 有多种种类。
压焊wirebond 是通过压力将导线焊接在元件上的，这种方法操作简单，适用于大规模生产。
热压wirebond 是在高温下通过压力将导线焊接在元件上，这种方法可以获得更好的连接可靠性。
超声波wirebond 是利用超声波振动将导线焊接在元件上，这种方法适用于连接热敏元件。
激光wirebond 是利用激光束将导线焊接在元件上，这种方法可以实现高精度的微间距连接。
