直流电机碳刷打火原因
直流电动机碳刷下火花大的故障原因及处理方法
直流电动机碳刷下火花大的故障原因及处理方法在直流电动机工作过程中,常常会出现碳刷下火花大的故障现象。
那么这种故障是什么原因造成的呢?又有什么方法可以有效地解决呢?下面将对这些问题展开探讨。
1. 故障原因在直流电动机运转过程中,电枢绕组和碳刷之间存在着不可避免的摩擦。
这种摩擦会使碳刷在电枢表面产生火花。
产生的火花一般都是微小的,不会对电动机的正常运转产生影响。
但如果电枢表面有局部磨损或者电极之间的间隙过大,火花就会变得更加剧烈,并且会伴随着较大的噪声和电弧声音。
这种情况下,碳刷会受到损坏,并且影响电动机的正常工作。
具体来说,引起碳刷下火花大的原因包括以下几个方面:1.1 碳刷材料不合适碳刷是直流电动机中关键的部件,其材料质量直接影响到电动机的运转性能。
如果使用不合适的碳刷材料,容易使碳刷在电枢表面摩擦时产生明显的火花,加剧碳刷磨损和电极烧蚀。
1.2 碳刷质量差碳刷质量是影响其使用寿命和性能的重要因素。
如果碳刷质量不好,其导电性能会变差,容易在与电枢摩擦时产生更多的火花。
此外,质量差的碳刷容易烧蚀,使碳刷的接触面积减小,从而导致电动机额定功率下降。
1.3 电极之间间隙过大电极之间的间隙过大会使火花放电电压增加,导致火花具有更高的能量和温度。
此外,当电极间的间隙大于正常范围时,还会影响到摩擦部件的稳定性,加速碳刷的磨损。
1.4 电枢表面磨损当电枢表面发生磨损时,会使其表面不光滑、毛刺较多,从而带来更多的摩擦力。
这些摩擦力会加速碳刷的磨损,同时还会增加碳刷与电枢之间的火花放电频率和强度。
2. 处理方法针对碳刷下火花大的故障,需要采取一些措施来避免或解决。
具体来说,可以从以下几个方面入手:2.1 更换合适的碳刷材料选择适合的碳刷材料,可以减少碳刷与电枢表面的摩擦,从而减少火花的产生。
同时,优质的碳刷材料还能保证碳刷的稳定性和导电性能,延长电动机的使用寿命。
2.2 注重碳刷的维护和保养定期对碳刷进行检查和清洁,以防止碳刷在运转过程中出现异常磨损和烧蚀。

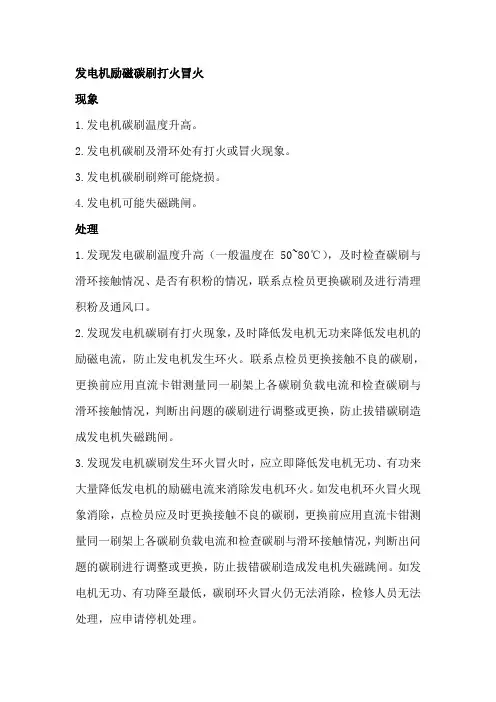

发电机励磁碳刷打火冒火
发电机励磁碳刷打火冒火现象1.发电机碳刷温度升高。
2.发电机碳刷及滑环处有打火或冒火现象。
3.发电机碳刷刷辫可能烧损。
4.发电机可能失磁跳闸。
处理1.发现发电碳刷温度升高(一般温度在50~80℃),及时检查碳刷与滑环接触情况、是否有积粉的情况,联系点检员更换碳刷及进行清理积粉及通风口。
2.发现发电机碳刷有打火现象,及时降低发电机无功来降低发电机的励磁电流,防止发电机发生环火。
联系点检员更换接触不良的碳刷,更换前应用直流卡钳测量同一刷架上各碳刷负载电流和检查碳刷与滑环接触情况,判断出问题的碳刷进行调整或更换,防止拔错碳刷造成发电机失磁跳闸。
3.发现发电机碳刷发生环火冒火时,应立即降低发电机无功、有功来大量降低发电机的励磁电流来消除发电机环火。
如发电机环火冒火现象消除,点检员应及时更换接触不良的碳刷,更换前应用直流卡钳测量同一刷架上各碳刷负载电流和检查碳刷与滑环接触情况,判断出问题的碳刷进行调整或更换,防止拔错碳刷造成发电机失磁跳闸。
如发电机无功、有功降至最低,碳刷环火冒火仍无法消除,检修人员无法处理,应申请停机处理。
4.发电机发生打火冒火的现象,运行人员做好防火灭火的措施。
原因发电机碳刷在刷握弹簧的作用力下,碳刷会按一定压力与滑环相接触,这样经过一定时间后碳刷就会变短,如果不及时更换过短的碳刷,那么刷握的弹簧就会失去作用,碳刷不能跟滑环良好接触,使该碳刷失去原有的传导电流的作用而变得不通电流或少通电流,原来通过它的电流就会通过周围别的碳刷进入滑环,进而使这些增加了电流的碳刷温度升高,严重时烧毁刷辩。
这样周而复始,有效的可以通电流的碳刷就会不断减少,最后使剩下的有效碳刷温度剧增,产生火花,在转子不断转动中形成环火,烧坏滑环。
【知识点】发电机碳刷冒火现象的原因及消除方法
【知识点】发电机碳刷冒火现象的原因及消除方法发电机电刷及励磁机电刷电阻系数较小、性能比较稳定,但因受其通流的大小、电刷的压力、周围的环境温度、湿度、清洁度、电刷与滑环表面的磨损以及本身制造工艺等因素影响,在长期运行运行中,若没有在第一时间发现隐患并果断作出判断处理,发生电刷冒火花、环火甚至因电刷原因被迫停机的事件是在所难免的。
发生电刷冒火花的原因很多,相关资料、规程都对其作了详细的叙述,但在实际生产中真正造成电刷冒火花的原因大概有以下几种:1、电刷电流密度过大。
实际运行中,若果一两个电刷因机械原因卡涩,弹簧压力不足等原因不出力,为维持正常负荷,通过其他电刷的电流就将增大,在增大通流的电刷中如果有被摩偏的电刷,因跟滑环接触面积减小,接触面通流密度增大。
根据Q=I*IRT,发热量跟电流的平方成正比,积聚的热量无法散发出去时,温度急剧升高,电刷与滑环接触面就会产生火花。
另外火花的产生后,使电刷工作环境更加恶劣,从而恶性循环,使电刷冒火花更严重,几个都有这种情况严重时就会发生环火。
2、电刷压力不均匀或不符合要求。
电刷出厂时厂家都有相关:电刷压力调整到不发生火花的最低压力,经过科学论证和实践总结,最低压力一般为200~300ɡ/c㎡,即0.02~0.03MPa,要求各个电刷之间的压力也要均匀,其差别不超过10。
发电机在长期运行中如果某个电刷摩擦过短,或电刷在刷框内滞卡的情况下,压力将出现不均匀。
此外受机械、弹簧本身受热变软等因素影响造成压力达不到电刷不发生火花的最低理论要求。
还有我们在压紧、提拉碳电刷时,有时靠感觉,没有经验积累,操作误差是很大的。
3、电刷表面不洁。
这一点最让人忽略的,正常运行的发电机电刷密封在密闭的柜子内,两极电刷中间有套在轴上齿轮状轴流风扇,靠转子转动把磨下的石墨碳粉、电刷的发热及时抽走,达到清洁冷却的作用。
如果柜门关不严,或巡检时忘记关门,外面的粉尘伴随着热空气吸进电刷,附着在刷柱上,一方面影响电刷散热。
发电机碳刷打火原因和预防措施
Page 12
3碳刷打火的原因 公司1号发电机曾因励磁碳刷环火造成1次事故。当时机组 容量为 200 MW,发电机的励磁形式为他励,额定励磁电流 1765 A,励磁碳刷采用非恒压形式,主励每极32条碳刷, 碳刷型号为D172HT(国产哈尔滨产)。事故发生后检查发 现滑环侧损坏非常严重,南北两个刷架上的刷握大部分烧熔 或部分烧熔,弹簧烧熔及断裂情况普遍,造成部分碳刷脱出。 固定刷握的铜支架也大多烧熔或部分烧熔。碳刷刷辫大多烧 断,部分碳刷烧熔。两侧刷架各有几个电弧烧伤点。经申请 中调同意转入小修。如果现在出现类似事故,对于我公司经 济损失将是非常大的,一是滑环生产周期限制,短时间内不 能生产出来,现在在哈电 上电 东电等国内大型生产厂家,都 是按订单生产,且排的非常满。二是两个细则考核非常严格, 所以从另一个角度来说,我们也出不起这种事故。
Page 13
3碳刷打火的原因 近几年时间内,1号 2号发电机相 继发生滑环过热,碳刷打火情况, 最为严重的是2004年4月-10月 长达半年的时间内(电气分公司 派专人24小时轮流监视调整), 1号机主副励滑环碳刷严重过热 打火,有时会出现瞬间环火,主 励碳刷刷辩温度最高达到250℃ 以上,情况最危急的一次接连烧 断碳刷刷辩6块(每极滑环32块 碳刷),另有多块碳刷因负担电 流过大造成过热而卡涩,严重威 胁机组安全运行
Page 26
4碳刷打火的预防措施
氧化膜无法形成或形成不良除与上述因素有关外,表面光洁度还有电 刷过度研磨、使用溶剂(清洗剂)进行擦拭、集电环不良以及碳刷材 质不合格等原因。
Page 27
4碳刷打火的预防措施
Page 28
4碳刷打火的预防措施
将消除碳刷火花的被动管理形式改为控制碳刷电流 分配和温度的主动管理形式。加强电刷、集电环系统 的专职维护制度,提高专责人的技术水平。在生产现 场配备直流钳表和测温表,每班测量和掌握每个碳刷 电流和温度,碳刷电流控制在10~90A,刷体温度控制 在不大于80℃,及时消除电流不平衡、气膜、氧化膜、 卡阻等因素,保证碳刷在强平衡状态工作。消除碳刷 太短、电阻值变大、卡阻、阶梯形四面体等现象。
发电机励磁碳刷打火原因分析及处理
发电机励磁碳刷打火原因分析及处理在发电机的使用过程中,经常会遇到励磁碳刷打火的问题。
这个问题一旦出现,会导致设备无法正常工作,严重的还可能对设备造成较大的损坏。
因此,及时分析并解决这个问题非常重要。
励磁碳刷打火的原因可以从以下几个方面来分析:1. 轴承磨损导致碳刷贴紧:处于励磁位置的碳刷,通常贴合在旋转轴承的滑环上。
如果轴承磨损过大,轴承内部的位置会发生移动,导致碳刷牢固地贴紧不放,产生摩擦,进而导致碳刷打火。
2. 碳刷磨损:碳刷用久了会磨损,从而减小了碳刷的密合度。
当碳刷和旋转零部件的滑环之间的接触区域变小时,电流密度就会增加,从而导致碳刷打火。
3. 励磁调节不当:发电机的励磁是由励磁电流、励磁电压和励磁转矩等参数来控制的。
如果励磁调节不当,会使励磁电压过高,从而导致碳刷打火。
4. 碳刷质量问题:碳刷的质量问题也是碳刷打火的原因之一。
如果碳刷的材料不好,成分不均衡,或者硬度不够,就容易导致碳刷打火。
了解了励磁碳刷打火的原因之后,我们就可以针对性地对这个问题进行处理。
具体措施如下:1. 检查轴承状态:检查轴承是否磨损,如果发现问题,就需要及时更换。
同时,还需要注意轴承的润滑情况,防止因润滑不良而导致碳刷打火。
2. 定期更换碳刷:定期更换碳刷是保证设备正常运行的关键。
一般来讲,建议每隔一年或更短时间更换碳刷,特别是在设备频繁使用的情况下。
3. 调整励磁电压:励磁时需要控制好电压,避免励磁电压过高或过低。
在发现碳刷打火的情况时,可以通过调整励磁电压的大小来降低碳刷打火的风险。
4. 使用质量较好的碳刷:选择质量好的碳刷对于保证设备的稳定性非常重要。
在选择碳刷时,建议选择一些知名品牌的产品,同时要注意对比碳刷的材料和硬度等参数。
总之,励磁碳刷打火是一个比较常见的问题,但是只要我们适当维护和使用,就可以有效地降低碳刷打火的风险,进而保证设备的正常运行。
直流电机碳刷打火花的原因及处理方法
直流电机碳刷打火花的原因及处理方法直流电机是一种常见的电动机,广泛应用于各种机械设备中。
在直流电机的运行过程中,有时会出现碳刷打火花的现象,这不仅会影响电机的正常运行,还会对设备的安全性产生影响。
本文将从碳刷打火花的原因和处理方法两个方面进行探讨。
一、碳刷打火花的原因1.碳刷磨损碳刷是直流电机中的重要部件,它与电机转子接触,起到传递电流的作用。
在长时间的运行过程中,碳刷会因磨损而变形,导致与转子接触不良,从而产生打火花的现象。
2.碳刷材料不良碳刷的材料对电机的运行稳定性有着重要的影响。
如果碳刷的材料不良,容易导致碳刷与转子接触不良,从而产生打火花的现象。
3.电机负载过大电机负载过大也是碳刷打火花的一个重要原因。
当电机负载过大时,电机的转速会下降,从而导致碳刷与转子接触不良,产生打火花的现象。
4.电机电压不稳定电机电压不稳定也是碳刷打火花的一个原因。
当电机电压不稳定时,电机的转速会发生变化,从而导致碳刷与转子接触不良,产生打火花的现象。
二、碳刷打火花的处理方法1.更换碳刷当碳刷磨损严重时,需要及时更换碳刷。
在更换碳刷时,应选择质量好、材料优良的碳刷,以确保电机的正常运行。
2.清洗碳刷在电机长时间运行后,碳刷表面会积累一定的灰尘和污垢,这会影响碳刷与转子的接触,从而导致打火花的现象。
因此,定期清洗碳刷是非常必要的。
3.调整电机负载当电机负载过大时,应及时调整电机负载,以减少碳刷与转子的摩擦,从而避免打火花的产生。
4.调整电机电压当电机电压不稳定时,应及时调整电机电压,以确保电机的正常运行。
可以通过安装稳压器等设备来调整电机电压。
碳刷打火花是直流电机运行过程中常见的问题,需要及时处理。
通过更换碳刷、清洗碳刷、调整电机负载和电机电压等方法,可以有效地避免碳刷打火花的产生,确保电机的正常运行。
发电机碳刷打火的原因
发电机碳刷打火的原因有以下几点:
•碳刷长时间使用而未及时更换,碳刷磨损变短。
造成碳刷电阻减小,流过碳刷的电流相应增大,碳刷发热量增加,当发热量持续增加,碳刷将发生打火现象。
•碳刷材质不合格。
当碳刷材质过软,碳刷在机组运行时将会因与滑环摩擦而产生大量碳粉,大量碳粉长时间堆积在刷握中,在油雾化较为严重的环境中使碳刷与滑环散热条件变差,从而引起碳刷过热造成打火。
当碳刷材质过硬,碳刷与滑环之间的摩擦力过大引起碳刷打火,摩擦力持续过大,碳刷、滑环将会受到极大损伤,严重时将会烧坏碳刷与滑环。
•弹簧性能下降。
自卷式恒压弹簧因长期受热易发生弹性形变,弹性形变造成弹簧弹性性能下降,从而使弹簧对碳刷的压力减小,使得碳刷与滑环实际接触面可能存在间隙,造成碳刷与滑环接触不良,碳刷接触电阻增加,励磁电流分配不均匀度增大,电流分配过大的碳刷将会因过热而引起碳刷打火。
电机碳刷打火花的原因及处理方法
电机碳刷打火花的原因及处理方法一、电机碳刷打火花的原因1.碳刷磨损碳刷在长时间的使用过程中会因为摩擦而逐渐磨损,一旦碳刷磨损严重,就会导致电机电刷与电机转子之间的接触不良,从而产生打火花现象。
2.电机运行时的负载过重当电机承受超负荷运行时,容易导致碳刷与电机转子之间的摩擦增大,进而产生打火花现象。
3.碳刷接触不良碳刷与电机转子接触不良也是引起打火花的原因之一,主要集中在碳刷弹簧接触不良和碳刷接触不到电机转子上。
4.碳刷与电机转子之间存在异物异物的存在会增加碳刷与电机转子的摩擦力,导致局部温度升高,从而产生打火花现象。
5.电机运行环境恶劣电机在潮湿、灰尘大的环境下运行,会导致碳刷表面积累灰尘和杂质,影响碳刷与电机转子的接触,增大摩擦力,从而引起打火花。
二、电机碳刷打火花的处理方法1.定期更换碳刷为了减少电机碳刷打火花现象的发生,建议定期更换碳刷,一般情况下碳刷的更换周期为2000-5000小时。
2.减少负载在电机运行时,要尽量避免超负荷运行,减小电机的负荷,可以有效减少碳刷与电机转子的摩擦,减少打火花的发生。
3.清洁碳刷和电机转子定期清洁碳刷和电机转子,清除表面的灰尘和杂质,保持良好的接触,降低摩擦力,减少打火花的发生。
4.保持电机运行环境清洁干燥保持电机运行环境清洁干燥,避免在潮湿、灰尘大的环境下运行,可以减少碳刷打火花的发生。
5.修复碳刷接触不良对于碳刷弹簧接触不良或者碳刷接触不到电机转子上的情况,需要及时修复,保证良好的接触状态。
通过对电机碳刷打火花原因的分析和处理方法的总结,可以有效减少电机碳刷打火花现象的产生,延长电机的使用寿命,保证电机的稳定运行。
电机碳刷打火花是一个常见的问题,但通过合适的处理方法和预防措施,可以有效减少其发生频率,提高电机的工作效率和稳定性。
接下来,我们将进一步探讨电机碳刷打火花的原因和处理方法,以便更全面地了解和解决这一问题。
6. 采用优质碳刷在选购碳刷时,建议选择质量可靠的优质碳刷,这样能够减少磨损并提高碳刷与电机转子的接触质量,从而减少打火花的发生。
电机碳刷打火的原因
电机碳刷打火的原因电机碳刷打火的原因1.不正常的配件采购和验收:采购部与设备部衔接脱轨,导致碳刷及其配件质量下降;设备部人员业务素质差,随意更改碳刷牌号;集电环及其它配件采购进厂,没有经过专业技术人员的验收。
问题举例:恒压簧的压力过大,导致碳刷及集电环(整流子)温度过高;压力过低导致碳刷打火。
碳刷盒尺寸过大,导致碳刷磨斜卷边并跳动导致打火;碳刷盒尺寸过小,导致碳刷无法装入,每次更换碳刷时需磨边。
集电环配合尺寸为0配合,不合格集电环内孔配合尺寸偏小,导致装配困难,重敲击下易造成环体移位;尺寸偏大,将导致电机运行中跳动,产生异常声响并打火,时间长后轴将磨损,一般情况下严禁使用!另外还有内孔不同心的,也会有同样的问题。
2.设备不规范的装配和使用:不规范的电机端盖及轴承装配,将导致其配合尺寸偏大,容易引发端盖和轴承走园,其它相关配件的装配也是同样的道理。
其结果是转子产生震动,碳刷冒火。
不规范的使用是指电动机长期超负荷运行和出现临界故障时没有几时处理,导致故障扩大。
绕线式电动机及直流电动机转子大修后没有做动静平衡校验,也会产生震动,导致故障的发生。
直流电动机如果更换刷架或端盖(刷架一般固定在端盖上)没有定位并标记,由于相位的变化,往往会造成碳刷冒火,所以装配时应当注意!当然,直流电动机转子大修后还应该按规定清理云母沟槽,碳刷没有弧度的要按规程打磨出碳刷弧度。
环境粉尘过多如果不处理,也会引起碳刷冒火。
3.大型高压电动机安装交付时验收不规范:大型高压电动机安装交付时,除了常规项验收外,还应注意整机的水平和同心度检查。
但在设备验收时,这两项往往不由电气组负责,很容易由于他人的工作马虎或其它原因忽略,其结果也是造成震动产生碳刷打火。
我就遇到过因为电动机水平过高引起轴瓦磨损过快而产生震动,导致碳刷打火的特殊故障。
因为大型高压电动机是整体基脚,且经过二次灌浆,不知是不是计算时没有考虑热系数,结果水平偏高,后期处理相当困难,费时费工,且影。
碳刷打火花的原因及处理方法
碳刷打火花的原因及处理方法一、碳刷打火花的原因1.碳刷的材料选择不当碳刷是一种重要的电机零件,其材料的选择直接影响到碳刷的性能。
如果选择了质量较差的碳刷材料,容易产生摩擦和磨损,从而导致碳刷打火花。
2.碳刷磨损严重由于电机长时间运行或负载过重,碳刷会出现磨损现象。
当碳刷磨损严重时,接触电阻增大,电流密度增加,容易产生局部高温,从而引发碳刷打火花。
3.碳刷安装不良碳刷在安装时需要与电机转子保持良好的接触,如果碳刷安装不良,接触不良导致电流通过不畅,就会产生电弧现象,形成碳刷打火花。
4.电机工作环境恶劣如果电机工作环境存在大量的灰尘、湿气或腐蚀性气体,这些因素都会对碳刷产生不良影响,增加碳刷打火花的风险。
二、碳刷打火花的处理方法1.更换质量好的碳刷材料选择质量好的碳刷材料,可以有效减少碳刷的摩擦和磨损,降低碳刷打火花的风险。
常用的碳刷材料有石墨、金属碳、金属石墨等,可以根据具体需求选择合适的材料。
2.定期检查并更换磨损严重的碳刷定期检查电机的碳刷磨损情况,及时更换磨损严重的碳刷,可以避免碳刷打火花的发生。
通常建议在碳刷磨损到一定程度时进行更换,具体周期可以根据电机使用情况进行调整。
3.确保碳刷安装正确在更换碳刷时,要确保碳刷与电机转子之间的接触良好,可以采取调整碳刷位置、清洁碳刷接触面等方法,确保电流能够顺畅通过,减少碳刷打火花的风险。
4.改善电机工作环境对于电机工作环境恶劣的情况,可以采取一些措施来改善,如加装防尘罩、保持通风良好、控制湿气等。
这些措施可以减少灰尘、湿气等因素对碳刷的影响,降低碳刷打火花的概率。
三、碳刷打火花的危害1.影响电机正常工作碳刷打火花会导致电机工作不稳定,影响电机正常的转速和输出功率,降低电机的效率和使用寿命。
2.可能引发火灾碳刷打火花产生的电弧会释放大量的热能,如果周围有易燃物质存在,就可能引发火灾,造成严重的财产损失和人员伤亡。
3.对电机及其他设备造成损坏碳刷打火花会导致电机内部的其他零部件受到热能和电弧的影响,造成电机内部的损坏,甚至引发电路故障。
电机碳刷打火原因和处理方法完整版
电机碳刷打火原因和处理方法Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】电机碳刷打火原因和处理方法电动机碳刷故障排除:1 电刷研磨不良,接触面积小.应重新磨电刷或使发电机在低负荷下作长时间运行,直到磨好为止。
2 电刷和引线,引线和接线端子间的连接松动,接触电阻大,造成负荷分配不均匀.应检查电刷与铜辫的接触及引线回路中各螺丝是否上紧,接触是否良好。
3 电刷牌号不符合规定,或部分换用了不同牌号的电刷.因检查电刷牌号,更换成制造厂指定的或经试验合适的电刷.4 电刷压力不均匀,或不符合要求.用弹簧称检查电刷压力,进行调整(电刷的压力应按制造厂的规定,一般为0.2~0.3MPa),特别注意使各电刷压力均匀。
5 电刷磨短.电刷磨短至规定值时,必须更换。
6 滑环和电刷表面不洁,随不洁的程度,可能在个别电刷上,也可能在全部电刷上发生火花.用白布浸少许酒精擦试滑环,用干净白布擦电刷表面,在研磨工具上,覆以细玻璃砂纸研磨滑环。
7 电刷在刷框中摆动或动作滞涩,火花随负荷而增加.应检查电刷在刷框内的情况,能否上下自由活动,更换摇摆和滞涩的电刷.电刷在刷框内应有0.1~0.2mm的间隙。
8 滑环研磨不均匀,电刷松弛或机组振动等原因造成电刷振动,火花依振动的大小而不同.应查明振动的原因并消除。
9 滑环不圆,表面不平,严重磨损或撞动,应进行车磨。
滑环电刷维护的注意事项:在运行中的发电机滑环电刷上工作时,工作人员应穿绝缘鞋或铺胶皮垫,使用绝缘良好的工具并应采取防止短路及接地的措施.当励磁系统有一点接地时,更应注意.禁止同时用两手接触发电机励磁回路和接地部分或两个不同极的带电部分.工作时应穿工作服,禁止穿短袖衣服或把衣袖卷起来,衣袖要小,并在手脘处扣住.女工还应将长发或辫子卷在帽子内。
1、检查碳刷是否接触良好,在刷握内能自由活动。
2、调整压力使其均匀,各碳刷压力差别不应超过10%。
发电机碳刷打火原因和预防措施
调整碳刷位置
如发现碳刷位置不正或松动,应及时调整,确保其与滑环接触均匀。
定期更换碳刷
制定更换计划
根据发电机运行情况和碳刷磨损情况,制定合理的更换计划,确保及时更换磨损严重的 碳刷。
更换注意事项
在更换碳刷时,应注意操作规范,避免因操作不当导致打火现象。同时,新更换的碳刷 应与原碳刷规格一致。
碳刷规格不符
选用的碳刷规格与发电机不匹配 ,尺寸过大或过小都可能导致打 火。
碳刷压力不足
弹簧疲劳或失效
碳刷弹簧疲劳或失效导致碳刷压力不 足,无法紧密贴合发电机滑环,从而 产生打火。
调整不当
碳刷压力调整不当,过松或过紧都可 能导致打火。
碳刷接触不良
滑环表面粗糙
发电机滑环表面粗糙,导致碳刷与滑环接触不良,容易产生 打火。
04
实际应用案例分析
案例一
打火现象描述
某电厂发电机碳刷在运行过程中出现 火花,导致发电机效率降低,甚至出 现停机事故。
原因分析
解决方案
更换新的碳刷,并对碳刷表面进行打 磨处理,降低接触电阻。同时,加强 碳刷的维护和保养,定期检查碳刷的 磨损情况,及时更换。
经过检查,发现碳刷磨损严重,表面 粗糙度增加,导致接触电阻增大,产 生电火花。
严格控制碳刷规格
根据发电机型号和规格选择合适的碳 刷,避免使用不匹配的碳刷导致打火 。
调整碳刷压力
合理调整碳刷压力
通过调整碳刷压力,确保碳刷与滑环接触良好,避免因压力不足或过大而产生打火现象。
定期检查碳刷压力
定期检查碳刷压力,确保其处于正常范围内,如有需要,及时调整。
改善碳刷接触情况
直流电机中电刷火花产生的原因分析及解决方法
直流电机中电刷火花产生的原因分析及解决方法摘要:直流电机在运行时,电刷与换向器之间很容易产生火花,而火花对电机的运行会带来危害,当火花的级别太大时,甚至会烧坏电机的运行设备。
本文就通过对火花产生的原因的分析来找出在实际中的解决方法。
关键词:直流电机电刷火花解决方法直流电机在运行时,在电刷和换向器表面之间常有火花产生,火花通常是出现在后刷边(换向器离开电刷的一侧)。
当火花在电刷上的范围很小时,对电机运行不会有什么影响。
但当火花在电刷上的范围较大时,则对电机的运行将带来危害,尤其是放电性的红色电弧火花,会加速电刷与换向器的磨损,甚至使励磁机损坏,这时我们就必须及时检查纠正。
一、火花产生的原因分析(一)电磁方面的原因换向元件在换向时,由于受到某些磁场的影响,以及由于自感及互感作用在换向元件中感应出有以下三种电势。
1、电抗电势。
这是由自感和互感现象产生的电势,互感电势是指别的换向元件中的电流发生变化时引起我们所研究的换向元件中产生感应电势,自感电势是指由于自身的电流发生变化而在它的换向元件中产生感应电势,这两种电势我们合称为电抗电势。
由于自感和互感电势的方向总是阻碍电流的变化,因此自感与互感电势的方向与元件换向前的电流方向相同。
2、电枢电势。
直流电机中存在两种磁场,一是由我们给励磁绕组加入通人的直流电所产生的磁场,这个磁场我们称为主磁场;另一个是当电机有负载时,电枢绕组中有电流通过,这个电流也要产生一个磁场,我们把这个磁场称为电枢磁场。
这就使得在有负载的电机中,主磁场和电枢磁场同时存在,这两种磁场会相互影响,这种影响叫做电枢反应。
换向元件切割此电枢反应磁通n1『产生的电势称为电枢反应电势。
其方向也和换向前该元件中的电流方向相同。
3、换向极电势。
由前分析可知,电抗电势和电枢电势的方向相同,两者相互叠加,这将导致换向元件回路中产生较大的附加电流,为了减少此对电机的影响,一般都在直流电机中安装换向极。
换向极安装在主磁极之间的几何中性线上,使换向元件切割换向极磁场产生换向极电势,此电势的方向与前两者相反,起到抵消的作用。
发电机碳刷打火原因和预防措施
04
案例分析
案例一:某电厂发电机碳刷打火事故分析
01 事故经过
某电厂发电机在运行过程中出现碳刷打火现象, 导致设备停机检修。
02 原因分析
碳刷接触不良
碳刷安装时没有紧固或安装不当,导致其与发电 机集电环的接触不良,容易引发打火。
集电环表面受损或不平整,例如存在氧化、锈蚀 、磨损等现象,也会影响碳刷与集电环的接触, 进而导致打火。
碳刷压力不当
碳刷压力调整不当,过小或过大都可能引发打火。过小的压力可能导致接触不良,而过大的压 力则可能使碳刷与集电环之间产生摩擦和火花。 碳刷在运行过程中可能因磨损或震动而脱落,导致其压力发生变化,进而引发打火。
应定期对发电机的接触面进行打磨,提高接触面积的平整度 和光洁度。这样可以有效降低接触电阻,减少因接触不良而 引起的打火故障。同时,应注重保持接触面的干燥和清洁, 防止灰尘和杂质对接触造成影响。
发电机碳刷打火处理方法
更换碳刷
总结词
更换碳刷是发电机碳刷打火处理的一种有效方法。
详细描述
当发电机碳刷出现打火现象时,可能是由于碳刷磨损严重或型号不匹配等原因引 起。此时,应将磨损严重的碳刷更换为新的、相同规格的碳刷,以确保碳刷与滑 环的接触良好,从而消除打火现象。
详细描述
应选择由正规厂家生产、符合规格的碳刷,确保其具有 较好的导电性能和较低的电阻率。同时,应注重碳刷的 耐磨性和耐腐蚀性,以提高其使用寿命。
加强碳刷维护和保养
总结词
定期对发电机碳刷进行维护和保养能够有效预防打火故障。
电机碳刷打火原因和处理方法定稿版
电机碳刷打火原因和处理方法定稿版
一、电机碳刷打火原因
1、电机碳刷质量不佳:电机碳刷是一种金属粉末和石墨碳混合物,
如果使用的碳刷质量不佳,会导致电机碳刷打火的现象出现。
2、电机温度过高:电机温度过高时,可能会使电极接触不良,造成
电机碳刷打火现象。
3、轴承损坏:电机碳刷打火可能是由于轴承损坏所引起的,轴承损
坏时,转动惯量增大,转子的负载增大,会导致电机碳刷打火现象出现。
4、电机接线排线出错:接线排线出错会导致电机碳刷』打火,一般
情况下,接线排线出错会造成电极间不平衡,从而引起电机碳刷』打火的
现象。
5、定子绕组有损坏:电机碳刷』打火现象也可能是定子绕组有损坏
时所引起的,绕组损坏时定子的磁场会异常,会出现电机碳刷打火的现象。
二、电机碳刷打火处理方法
1、更换电机碳刷:如果发现电机碳刷打火,应首先检查电机碳刷的
质量,如果发现质量不佳,要及时更换新的电机碳刷。
2、减少电机温度:如果检查电机碳刷质量合格,可以尝试减少电机
的运行温度,一般情况下,要把电机的运行温度维持在40~50度之间,以
解决电机碳刷打火的现象。
电机碳刷打火原因和处理方法
电机碳刷打火原因和处理方法电动机碳刷故障排除:1 电刷研磨不良,接触面积小.应重新磨电刷或使发电机在低负荷下作长时间运行,直到磨好为止。
2 电刷和引线,引线和接线端子间的连接松动,接触电阻大,造成负荷分配不均匀.应检查电刷与铜辫的接触及引线回路中各螺丝是否上紧,接触是否良好。
3 电刷牌号不符合规定,或部分换用了不同牌号的电刷.因检查电刷牌号,更换成制造厂指定的或经试验合适的电刷.4 电刷压力不均匀,或不符合要求.用弹簧称检查电刷压力,进行调整(电刷的压力应按制造厂的规定,一般为0.2~0.3MPa),特别注意使各电刷压力均匀。
5 电刷磨短.电刷磨短至规定值时,必须更换。
6 滑环和电刷表面不洁,随不洁的程度,可能在个别电刷上,也可能在全部电刷上发生火花.用白布浸少许酒精擦试滑环,用干净白布擦电刷表面,在研磨工具上,覆以细玻璃砂纸研磨滑环。
7 电刷在刷框中摆动或动作滞涩,火花随负荷而增加.应检查电刷在刷框内的情况,能否上下自由活动,更换摇摆和滞涩的电刷.电刷在刷框内应有0.1~0.2mm的间隙。
8 滑环研磨不均匀,电刷松弛或机组振动等原因造成电刷振动,火花依振动的大小而不同.应查明振动的原因并消除。
9 滑环不圆,表面不平,严重磨损或撞动,应进行车磨。
滑环电刷维护的注意事项:在运行中的发电机滑环电刷上工作时,工作人员应穿绝缘鞋或铺胶皮垫,使用绝缘良好的工具并应采取防止短路及接地的措施.当励磁系统有一点接地时,更应注意.禁止同时用两手接触发电机励磁回路和接地部分或两个不同极的带电部分.工作时应穿工作服,禁止穿短袖衣服或把衣袖卷起来,衣袖要小,并在手脘处扣住.女工还应将长发或辫子卷在帽子内。
1、检查碳刷是否接触良好,在刷握内能自由活动。
2、调整压力使其均匀,各碳刷压力差别不应超过10%。
3、更换烧伤严重的碳刷。
4、检查碳刷与铜辫的接触及励磁回路中各部螺丝是否松动。
5、若火花很大出现环火,滑环碳刷有碎块落下,则应请示停机。
碳刷打火花的原因及处理方法
碳刷打火花的原因及处理方法
碳刷打火花是电机运转中常见的故障之一,其主要原因是碳刷与旋转
子之间的摩擦产生的电火花。
这种现象会导致电机的性能下降,甚至
会损坏电机。
因此,及时处理碳刷打火花问题非常重要。
碳刷打火花的原因主要有以下几点:
1. 碳刷磨损严重:碳刷在长时间使用后会磨损,导致碳刷与旋转子之
间的接触面积减小,从而增加了电阻,产生了电火花。
2. 碳刷材料不合适:碳刷的材料不合适也会导致打火花问题。
如果碳
刷的材料太硬或太软,都会导致碳刷与旋转子之间的接触不良,从而
产生电火花。
3. 电机负载过大:如果电机负载过大,会导致电机转速下降,从而增
加了碳刷与旋转子之间的摩擦力,产生了电火花。
针对以上原因,我们可以采取以下处理方法:
1. 更换碳刷:如果碳刷磨损严重,我们可以更换新的碳刷。
在更换碳
刷时,要选择合适的碳刷材料,以确保碳刷与旋转子之间的接触良好。
2. 清洗电机:定期清洗电机可以有效减少碳刷打火花的问题。
清洗时,要注意不要让水进入电机内部,以免损坏电机。
3. 降低电机负载:如果电机负载过大,我们可以采取降低负载的措施,如减少电机的工作时间或增加电机的数量。
4. 调整电机参数:如果电机参数设置不合理,也会导致碳刷打火花的
问题。
我们可以根据电机的实际情况,调整电机的参数,以确保电机
正常运转。
总之,及时处理碳刷打火花问题可以有效提高电机的性能和寿命。
我
们应该定期检查电机,及时发现并处理问题,以确保电机的正常运转。
发电机碳刷故障的原因及处理方法
发电机碳刷故障的原因及处理方法发电机碳刷故障的原因及处理方法发电机中的碳刷,主要起着将电流分流给滑环为发电机的提供直流电源,完成交直流的转换,因此在发电机工作中,如果碳刷发生故障,则会对发电机发电工作造成非常严重的影响,因此本文简单介绍碳刷故障的主要原因及相应的解决办法。
一,碳刷接触面积小发生打火,主要原因为,更换新的碳刷时没有打磨,碳刷装的时候没有与滑环垂直。
处理方法为减小负荷运行,使在低负荷下运行,让滑环与碳刷摩擦、自己配合;重新研磨碳刷,使碳刷与滑环接触良好,不产生间隙,与滑环接触最大面积为宜。
二,碳刷引线接触不好打火,主要原因为,碳刷引线过小,2碳刷后面的落实松动。
处理方法为,检查碳刷引线是否紧固,紧固碳刷引线螺丝,更换新的碳刷。
三,碳刷压力不均匀,主要原因为,更换碳刷时没有对刷握的压紧卡簧检查,导致卡簧卡涩;卡簧没有对准碳刷的根部,导致在运行时碳刷受理只在一边。
处理方法为,对于卡簧紧的碳刷需要调整或者更换卡簧,对于不受力的,给予调整或者更换。
四,滑环和电刷接触表面不清洁产生火花,主要原因为碳刷长时间磨的碳粉没有清扫,导致滑环的卫生不清洁,长时间磨损的碳粉与轴承油雾混合后形成难清扫的碳垢在滑环的接触面。
处理方法为,使用白布与酒精清扫;使用纱布、水磨石碾磨滑环,使表面整洁。
五,碳刷在刷握中动作卡涩引起火花,主要原因为,更换碳刷时没有抽动碳刷,导致碳刷与刷握接触太紧,没有动作的间隙。
处理方法为之在刷握中动作灵活,能上下左右活动,无卡涩现象,调整间隙为四面存在0.1-0.2mm的间隙为佳;六,滑环研磨不均匀,主要原因为变形,不圆或者不水平;机组振动、摆度过大。
处理方法为,观察滑环是否存在变形,若变形则应该将滑环处理;若因为机组摆度与振动引起,则需要分析振动与摆度超标原因;滑环严重变形或者不圆造成碰撞碳刷落块则应该查找原因停机检查。
七,转子接地,主要原因为转子绝缘下降,导致转子接地,因为滑环与接触碳刷是转动与静止的关系,此次为薄弱环节,所以转子接地产生短路很容易放电,从而感觉是碳刷打火。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1、从直流电机换向的经典换向理论来说,电刷后边缘火花是电机延迟换向引起,电刷前边缘火花是电刷提前换向造成,这是从电气火花的角度说的,另外有可能是机械原因引起的火花,你所说的转速越高火花越大也有可能是电机在高速下电刷跳动引起的
2、换向器表面同心度和光洁度一定要高,调节刷架的中心点,使其空载电流最小,或者是正反转速偏差最小,然后再固定刷架或后端盖,同意楼上的意见,换向器表面或者是安装的问题居多,此外看下电刷电密,别弄得太高!
电压提高,片间电压也提高,片间电压最好不要超过27V
3、当电磁能量足够大时,在电刷后边将产生明显的火花. ————————————————
这就对了!但书本上对此的解释说法我想可能太模糊或牵强。
我的解释是:
碳刷短路与某绕组两端相连的两个换向元件时,绕组内的电流应该等于零,但绕组内蓄积的电磁能量必定要卸除,因此只能通过与该绕组头尾相连的碳刷上构成能量泄放回路。
由于绕组头尾换向元件以及碳刷所构成的泄放回路电阻决定了最大泄放电流的大小,因此如果电机转速太高,碳刷所构成的回路将不能彻底泄放完绕组中的电磁能量。
因此当碳刷将换向元件断开时,剩余的绕组电磁能量将在碳刷的后缘与被断开的换向元件发生击穿空气的放电,以这种形式将能量迅速彻底地泄放完。
所以,如果是低转速,换向器的碳刷后缘可以没有火花,那是因为在断开之前能量已经泄放完了。
但如果是高转速,则速度超过某一特定转速,碳刷后缘必定会出现电火花。
这也就告诉我们的电机设计人员,你所设计的电机额定转速不能高于由泄放回路电阻所决定的电机特征转速,否则电机碳刷后缘将会打火花。
12楼的[赵云01]网友所说的片间电压太高,是我们在电机设计时普遍要注意避免的现象,但实际上,片间电压太高,是指绕组通电时蓄积的电磁能量会太高,这将导致碳刷在完成对换向元件的短路前,仍然有电磁能量来不及彻底泄放。
一般片间电压都是按照经验数据设定的,但这个数据的取值道理似乎所有书中都没有提到。
一般都会谆谆教导你,该值取得太高将导致个碳刷火花。
我经过分析,觉得至少碳刷后缘火花是与绕组电磁能量泄放回路的电阻有关。
当然,你可以按照电感时间常数的概念去设计绕组、换向器和碳刷,使之在你所设定的额定转速下,在碳刷宽度内将绕组的能量全部泄放完。
仅此也可以看到,为什么永磁有刷电机的效率会在50~60%,就是因为它泄放掉的电磁能量就达到了30%左右。
绕组通电后建立磁场所蕴藏的电磁能量,在绕组断电后必须泄放掉,这就是根本原因。
而交流感应电机定子绕组所蕴藏的电磁能量,被作为无功功率消耗掉了。
这也就是直流永磁有刷电机和交流感应电机这两种古老电机品种效率不高的原因。
估计我的这番分析会让很多人拍砖,那就拍吧。
但一线电机设计人员还是应该好好考虑一下我的这番分析。
这可是原创的分析哦!!!
4、若火花的颜色是蓝色,那认定火花是电气火花,确定是电机换向造成的,原因主要是电机换向电势过高,已超出电刷和换向器的抑制能力。
这主要可能是电机换向区域过窄(即换向元件的反电势过大,极弧过宽等)、磁路或电枢元件严重不对称,换向位置不准确、换向元件电感大,片间电压高,电刷不匹配等原因引起的。
也有可能是换向器或工作温度过高,
是换向问题更严重。
若火花的颜色是红黄,那认定火花是机械火花或引弧,确定是机械原因造成的。
原因主要是电刷没能可靠工作。
这主要可能是换向器跳动大,弹簧力过小,刷盒尺寸不合理(过松或过紧)等原因。
