4-300LB浮动式球阀装配图
浮球阀
：5K 表示日级压力，最大压力63K; 阀体材质代号：A 钛及钛合金、C 碳钢、I 铬钼钢、P18-8系不锈钢、RMo2Ti 系不锈钢、S 塑料。
●-球阀型号编制表示方法说明： 球阀附加代号：V 表示阀芯带有 V 型结构、D 表示低温、B 表示保温、P 表示偏心结构、U 和 S 及 DY 多表示上装式； 球阀名称代号：Q 表示球阀； 球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号； 连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式； 结构型式代号：浮动式：1表示直通流到、2表示 Y 型三通、4表示 L 型三通、5表示 T 型三通；
本产品获多项国家专利，并经国家卫生部门检测，各 项指标均低于国家标准，使阁下用得开心，用得放心。
硬密封偏心半球阀 气动偏心半球阀 电动偏心半球阀 手动偏心半球阀 双偏心半球阀 偏心半球阀 卫生级气动球阀 不锈钢卫生级球阀 卫生级球阀
球阀
二片式球阀 国标球阀 广式法兰球阀 广式球阀 不锈钢法兰球阀 不锈钢球阀 不锈钢卡套球阀 卡套式球阀 双卡套球阀
高性能球阀
从全开到全关只要旋转90°，便于远距离的控制。 5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
不锈钢浮球阀
不锈钢浮球阀用于控制水池或是水箱液面的高度，当水位下降时，浮球阀随着水位下降主阀关闭停止给水，当水位上升时，浮球阀跟随水位上升，主阀开启给水。
不锈钢浮球阀产品详情名称：不锈钢浮球阀型号：FA304口径：DN15-DN300压力： 1.6MPa材质：SS304、SS316、SS316L认证：ISO9001:2000·不锈钢浮球阀产品详情不锈钢浮球阀不锈钢结构浮球阀体全采用不锈钢压铸技术，使各部件间精良配合，不存在腐蚀松脱或紧卡现象，确保球阀长时间稳定工作，同时不锈钢构件设计使球阀在高湿环境中工作无化学腐蚀反应，使食用水清纯、健康。
不锈钢浮球阀双杠杆力学构思本产品独创双杆浮力传动，使球体浮力传动得到倍数增长，密封压力高达8kg以上，大大高于6kg密封压力的国家标准。
并配合垂直阀蕊稳定传动，全面解决浮球阀因阀蕊受力不平衡易失效现象，确保浮球阀的工作可靠性。
不锈钢浮球阀带液面调节功能为使消费者在无需更改管道配置的情况下可方便控制水池液位高度，本产品特别改进浮球连杆形式，加入液位调节齿轮杆组，使水池液面在调节杆长度范围内可任意调整，以满足不同情况的需要。
不锈钢浮球阀永不沉没浮球技术针对传统产品浮球易穿易破缺陷，本产品以先进的球体灌泡技术对浮球加以体内灌泡处理，全面杜绝浮球因破损漏气而失效的弱点，延长浮球使用寿命高达三倍以上。
不锈钢浮球阀高强度硅胶密封对产品精益求精是每一件产品成功之道，为达至尽善尽美的产品质量，我厂特别采用耐高温高压的硅胶材料制造密封胶垫，使阀门在高水压、反复关启情况下密封机构安全可靠。
不锈钢浮球阀国家机构认证本产品获多项国家专利，并经国家卫生部门检测，各项指标均低于国家标准，使阁下用得开心，用得放心。
球阀硬密封偏心半球阀气动偏心半球阀电动偏心半球阀手动偏心半球阀双偏心半球阀偏心半球阀卫生级气动球阀不锈钢卫生级球阀二片式球阀国标球阀广式法兰球阀广式球阀不锈钢法兰球阀不锈钢球阀不锈钢卡套球阀卡套式球阀全焊接球阀高压焊接球阀焊接式球阀焊接球阀气动四通球阀不锈钢四通球阀四通球阀不锈钢高温球阀三片式对焊球阀对焊球阀美标不锈钢球阀美标铸钢球阀美标碳钢球阀美标法兰球阀美标球阀天然气球阀电动UPVC球阀电动调节球阀电动高温球阀高压电动球阀电动开关球阀电动内螺纹球阀电动法兰球阀智能电动球阀卫生级球阀卫生球阀衬四氟球阀衬氟球阀碳钢球阀高温硬密封球阀金属硬密封球阀硬密封球阀PVC球阀气动PVC球阀气动塑料球阀电动塑料球阀PVC塑料球阀塑料球阀一体式高温球阀一体式球阀一片式球阀卫生级快装球阀不锈钢快装球阀快装球阀铸钢球阀高平台球阀高压锻钢球阀锻钢球阀不锈钢氧气球阀氧气球阀卸灰球阀两片式球阀双卡套球阀卡套球阀意大利薄型球阀不锈钢薄型球阀电动薄型球阀气动薄型球阀对夹式薄型球阀薄型球阀法兰式球阀法兰球阀美标固定球阀电动固定球阀气动固定球阀锻钢固定球阀不锈钢固定球阀固定式球阀固定球阀不锈钢丝扣球阀不锈钢丝口球阀丝扣球阀丝口球阀气动三通球阀T型三通球阀L型三通球阀不锈钢三通球阀三通球阀直埋式焊接球阀法兰全焊接球阀耐高温球阀高温球阀高压不锈钢球阀浮动式球阀浮动球阀气动真空球阀电动真空球阀高真空球阀真空球阀Q11F三片式球阀三片式法兰球阀三片式卡箍球阀三片式焊接球阀三片式碳钢球阀三片式不锈钢球阀三片式球阀对夹式球阀对夹球阀外螺纹球阀内螺纹球阀1000WOG不锈钢内螺纹球阀一片式内螺纹球阀内螺纹球阀螺纹球阀软密封球阀气源球阀日标球阀高压对焊球阀天燃气球阀燃气球阀液化气球阀超低温球阀低温球阀保温三通球阀不锈钢保温球阀对夹式保温球阀薄型保温球阀保温夹套球阀保温球阀夹套球阀承插焊球阀气动内螺纹球阀气动保温球阀气动三片式球阀气动两片式球阀不锈钢气动球阀气动对夹式球阀高压气动球阀气动法兰球阀气动调节球阀气动高温球阀气动高压球阀气动球阀锻钢高压球阀高压法兰球阀矿用电动球阀不锈钢电动球阀微型电动球阀电动球阀手动球阀液压球阀YJZQ-J25WYJZQ-20WYJZQ高压球阀高压液压球阀二位三通球阀板式高压球阀KHP板式球阀KHB高压球阀控制小孔式浮球阀液位浮球阀高温浮球阀螺纹浮球阀杠杆式浮球阀可调式浮球阀不锈钢水箱浮球阀水箱浮球阀不锈钢法兰浮球阀法兰浮球阀不锈钢浮球阀浮球阀天然气高压球阀不锈钢高压球阀高压球阀球阀型号编制方法|球阀型号表示方法说明●-球阀型号编制方法说明：对于初次采购阀门产品和对阀门知识缺少的朋友们应当对本编辑方式方法进行了解，是对正确选型和对阀门产品采购的认识，此型号编辑方法是结合国际型号编辑和台臣公司内部技术选型做正确表示，主要对球阀的附加代号、球阀代号、驱动方式、连接形式、结构形式、密封材质、压力等级、阀体材料做解释，希望对广大用户有所帮助。

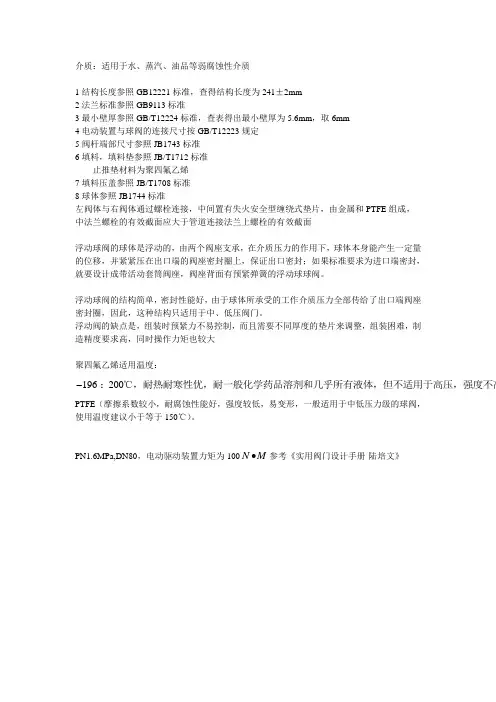

浮动球阀参照标准
介质：适用于水、蒸汽、油品等弱腐蚀性介质
1结构长度参照GB12221标准，查得结构长度为241±2mm
2法兰标准参照GB9113标准
3最小壁厚参照GB/T12224标准，查表得出最小壁厚为5.6mm，取6mm
4电动装置与球阀的连接尺寸按GB/T12223规定
5阀杆端部尺寸参照JB1743标准
6填料，填料垫参照JB/T1712标准
止推垫材料为聚四氟乙烯
7填料压盖参照JB/T1708标准
8球体参照JB1744标准
左阀体与右阀体通过螺栓连接，中间置有失火安全型缠绕式垫片，由金属和PTFE组成，
中法兰螺栓的有效截面应大于管道连接法兰上螺栓的有效截面
浮动球阀的球体是浮动的，由两个阀座支承，在介质压力的作用下，球体本身能产生一定量
的位移，并紧紧压在出口端的阀座密封圈上，保证出口密封；如果标准要求为进口端密封，
就要设计成带活动套筒阀座，阀座背面有预紧弹簧的浮动球球阀。
浮动球阀的结构简单，密封性能好，由于球体所承受的工作介质压力全部传给了出口端阀座
密封圈，因此，这种结构只适用于中、低压阀门。
浮动阀的缺点是，组装时预紧力不易控制，而且需要不同厚度的垫片来调整，组装困难，制
造精度要求高，同时操作力矩也较大
聚四氟乙烯适用温度：
-:℃，耐热耐寒性优，耐一般化学药品溶剂和几乎所有液体，但不适用于高压，强度不高196200
PTFE（摩擦系数较小，耐腐蚀性能好，强度较低，易变形，一般适用于中低压力级的球阀，
使用温度建议小于等于150℃）。
∙参考《实用阀门设计手册-陆培文》
PN1.6MPa,DN80，电动驱动装置力矩为100N M。
球阀密封面常规材质选用
阀门类型 磅级 150LB 300LB 浮动球阀 600LB 900LB 1500LB 2500LB 150LB 300LB 固定球阀 600LB 900LB 1500LB 2500LB 1"-12" 1"-6" 14"-60" 8"-60" 1"-60" 1"-4 6"-60" 1"-60" 1"-60" PTFE 1/2"-6" 1/2"-6" RPTFE 8"-12" 8"-12" 1/2"-6" 1/2"-3" 1/2"-1" 2" PEEK 尼龙101 PPL 其它 密封面宽度 2~~4mm 2~~6mm 2~~6mm 2~~6mm 2~~6mm 4~~6mm 2~~4mm 2~~4mm 2~~4mm 2~~4mm 2~~4mm 3~~6mm
1，如密封面材料选用PEEK或尼龙； 密封面宽度为1.5~~3mm。 2，低温阀门密封面材料选用PCTFE; 密封面宽度为1.5~~3mm。
备注：
3，如密封面材料选用尼龙; 由于尼龙的吸水性强，注意公差配合，阀门使用温度！ 4，密封面材料为PEEK/尼龙101/PCTFE，可使用所有压力等级！ 5，浮动球阀设计必须要有防火墙,特别是高压力的阀门,结构形式参照固定阀门,阀座结构形式! 6，压力等级为600LB，密封面材料最好选用RPTFE!
球阀样本(最新)
代号连接方式 内螺纹 外螺纹 法兰 承插焊 对焊 对夹 卡箍卡套NWFH SH BCKT6.连接型式代号注：密封副中两密封面材料不同时，用低硬度材料代号代号铬及铬锰系合金钢硬质合金 铜合金 渗氮钢蒙乃尔合金锡基轴承（巴氏）合金聚四氟乙烯密封面或衬里材料H Y T D M B F橡胶尼龙塑料衬胶衬铅衬搪瓷衬聚全氟乙丙烯衬聚三氟乙烯X N J Q C F46 F3代号密封面或衬里材料8. 密封副材料代号1.01.62.54.06.410.016.032.0101625406410016032015030040060080090015002500A1A3A4A6A8A9A15A251020456511014018010K 20K 45K 65K 110K 140K 180K15030040060080090015002500150Lb 300Lb 400Lb 600Lb 800Lb 900Lb 1500Lb 2500Lb16254064100162540641001625406410016025040016254064100160250400国家标准 美国标准 日本标准 英国标准 法国标准 德国标准MPa 代号 CLASS 代号 K 代号 CLASS 代号 Bar 代号 Bar 代号9.压力等级代号例如：国标阀门 - DN100； 美标阀门 4”；缩径阀门 DN100×80（公称×缩径）；4” ×3”。
（公称×缩径）11.口径：为阀门的公称通径5.角行程气动执行机构代号气动方式代号双作用6H单作用(带复位弹簧)6T两段开两段关6P一段开两段关6V双作用6单作用(带复位弹簧)6K 带手轮传动装置6※W气开 气关6B注：执行机构按用户要求配置手动装置时，在后面加“W”代号结构形式1245768930PY形L形 T形三通式直通式浮动球四通式直通式三通式固定球摆动球直通直通（偏心）T L 半球（V型）7.结构形式代号轨道式M Co C 3C 4Z KQHTi代号C（PN16以上省略）I C 6C 9V P P 8P 1P 3R R 8R 1R 3代号碳钢ZG1Cr5Mo、C5WC6WC9铬钼钒钢铬镍钛钢超低碳铬镍钛钢铬镍钼钛钢超低碳铬镍钼钛钢钛钢蒙耐尔合金LCB LC3LC4灰铸铁可锻铸铁球墨铸铁Cr13系不锈钢铬钼钢低温钢主体材料主体材料10.阀门主体材料代号25、WCB、WCC ZG12Cr1MoV ZG15Cr2Mo1V ZG1G18Ni9Ti CF8、304ZG0G18Ni9TiCF3、304L ZG1G18Ni12Mo2TiCF8M 、316ZG0G18Ni12Mo2FiCF3M 、316LTi HT KTQT Cr13 0506球阀阀门型号及图号的编制方法球阀阀门型号及图号的编制方法1-阀体2-螺柱7-阀杆8-键13-螺钉14-O型圈18-O型圈19-阀座24-阀盖25-下轴对于用户有防火要求的球阀，均设有防火结构。
BS5351浮动球阀基本知识培训——伍涛
