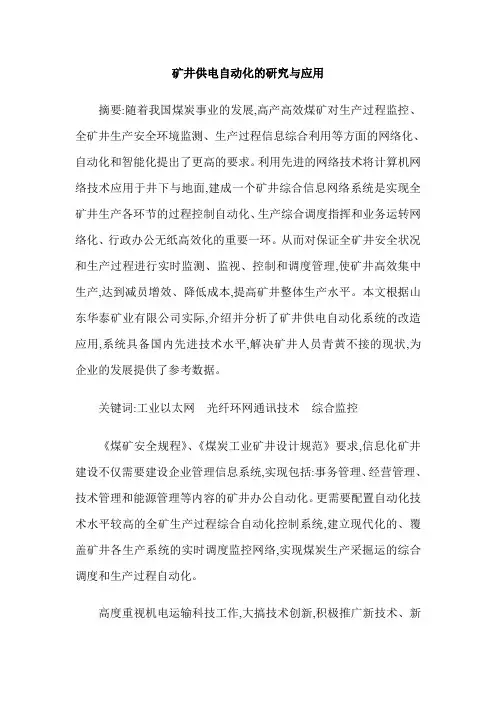

矿井供电自动化的研究与应用摘要:随着我国煤炭事业的发展,高产高效煤矿对生产过程监控、全矿井生产安全环境监测、生产过程信息综合利用等方面的网络化、自动化和智能化提出了更高的要求。
利用先进的网络技术将计算机网络技术应用于井下与地面,建成一个矿井综合信息网络系统是实现全矿井生产各环节的过程控制自动化、生产综合调度指挥和业务运转网络化、行政办公无纸高效化的重要一环。
从而对保证全矿井安全状况和生产过程进行实时监测、监视、控制和调度管理,使矿井高效集中生产,达到减员增效、降低成本,提高矿井整体生产水平。
本文根据山东华泰矿业有限公司实际,介绍并分析了矿井供电自动化系统的改造应用,系统具备国内先进技术水平,解决矿井人员青黄不接的现状,为企业的发展提供了参考数据。
关键词:工业以太网光纤环网通讯技术综合监控《煤矿安全规程》、《煤炭工业矿井设计规范》要求,信息化矿井建设不仅需要建设企业管理信息系统,实现包括:事务管理、经营管理、技术管理和能源管理等内容的矿井办公自动化。
更需要配置自动化技术水平较高的全矿生产过程综合自动化控制系统,建立现代化的、覆盖矿井各生产系统的实时调度监控网络,实现煤炭生产采掘运的综合调度和生产过程自动化。
高度重视机电运输科技工作,大搞技术创新,积极推广新技术、新工艺、新装备,从而使机电运输装备水平得到显著提高。
本着“装备现代化、生产自动化、管理综合信息化”的建设思想指导下,提出依靠先进的管理理念、采用多种信息管理与自动化技术,建立全矿井监测、控制、管理一体化的、基于网络的综合自动化系统集成,以实现全矿井生产各环节的过程控制自动化、安全生产综合调度指挥。
山东华泰矿业有限公司地面35 kV降压站安装泰开ZCW10-40.5G新型组合电器,采用FBZ-3100综合自动化微机保护系统,地面6 kV变配电所开关柜均安装鲁能智能LCS600系列微机保护测控装置,每个配电所均安装LCS698鲁能智能通讯管理机;井下6 kV 变配电所开关柜均安装南京茵泰莱PA150系列微机保护测控装置,每个配电所均安装南京茵泰莱通讯管理机具备了遥控、遥测、遥信、遥脉功能,同时实现供电系统图、电量、操作情况等数据信息上传。
自动化在矿山开采中的应用
自动化在矿山开采中的应用随着科技的不断进步，自动化技术在各个行业中的应用越来越广泛。
尤其在矿山开采领域，自动化技术的发展不仅提高了生产效率，降低了劳动成本，同时也能够更好地保障工人的安全。
本文将介绍自动化在矿山开采中的应用，包括自动化控制系统、智能设备和机器人技术等。
一、自动化控制系统自动化控制系统是矿山开采中最基础也是最重要的一环。
通过传感器、执行器和控制器之间的信息交互和控制指令的传递，自动化控制系统能够实现对整个矿山开采过程的智能化控制。
例如，在煤矿开采中，自动化控制系统可以实现自动调节采煤机的速度和刀盘的倾斜角度，确保矿工的安全，并提高煤炭的产量。
而在金属矿山的开采中，自动化控制系统可以实现对矿石运输车辆的自动导航和行驶速度的控制，提高运输效率。
二、智能设备随着人工智能和机器学习技术的发展，智能设备在矿山开采中的应用也越来越广泛。
智能设备能够通过感知和学习环境的信息，自主做出决策和行动。
例如，在地下矿山中，智能无人机可以实时监测矿洞的气体浓度和温度，以及地质构造的稳定性，及时发现风险，并向操作人员发出警报。
另外，智能机器人也可以在矿山中承担一些危险和重复性工作，如巡查、清理和修复等，减轻矿工的劳动强度。
三、机器人技术机器人技术是自动化在矿山开采中的重要组成部分。
机器人可以在人无法进入或存在危险的矿山环境中完成一系列任务。
例如，在深海矿山的开采中，机器人可以完成水下的勘探、采矿和运输作业。
机器人还可以应用于露天矿山的矿石运输和处理过程中，例如，通过机器人的操作，可以实现矿石在不同工艺环节的自动化转运和堆放，减少运输时间和人力成本。
总结：自动化技术在矿山开采中的应用，不仅提高了生产效率和降低了劳动成本，还能够更好地保障工人的安全。
自动化控制系统、智能设备和机器人技术的不断发展与创新，为矿山开采行业的提升和发展提供了有力的支持。
未来，随着科技的不断进步，自动化在矿山开采中的应用将会越来越广泛，为矿山工人创造更安全、高效的工作环境，推动矿山开采行业的可持续发展。
煤矿综合自动化平台系统
煤矿综合自动化平台系统一、引言煤矿综合自动化平台系统是为了提高煤矿生产效率、降低事故风险、保障矿工安全而设计的一种集成化管理系统。
本文将详细介绍煤矿综合自动化平台系统的设计目标、功能模块、技术架构和实施方案。
二、设计目标1. 提高煤矿生产效率：通过自动化控制和信息化管理，实现煤矿生产过程的精细化管理，减少人力资源投入，提高生产效率。
2. 降低事故风险：通过实时监测、预警和报警功能，及时发现和处理潜在的安全隐患，降低煤矿事故的发生概率。
3. 保障矿工安全：提供矿工定位、呼叫救援等功能，确保矿工的安全和紧急救援能力。
三、功能模块1. 人员管理模块：包括矿工信息管理、矿工定位、考勤管理等功能，实现对矿工的全面管理和监控。
2. 设备管理模块：包括设备状态监测、设备故障预警、设备维修管理等功能，实现对煤矿设备的实时监控和维护。
3. 安全监测模块：包括瓦斯检测、火灾监测、温度监测等功能，实时监测煤矿的安全状况，预警和报警。
4. 生产管理模块：包括生产计划管理、生产过程监控、生产数据分析等功能，实现对煤矿生产过程的全面管理和优化。
5. 报表和统计模块：包括数据分析、报表生成、统计分析等功能，为煤矿管理者提供决策支持。
四、技术架构煤矿综合自动化平台系统采用分布式架构，包括前端采集子系统、中间数据处理子系统和后端管理子系统。
前端采集子系统负责采集各种传感器数据和矿工信息，中间数据处理子系统负责对采集的数据进行处理和分析，后端管理子系统负责实现各个功能模块的管理和控制。
1. 前端采集子系统：a. 传感器数据采集：通过布设在煤矿各个位置的传感器，采集煤矿设备状态、瓦斯浓度、温度等数据。
b. 矿工信息采集：通过矿工佩戴的定位设备，采集矿工的位置信息、工作状态等数据。
2. 中间数据处理子系统：a. 数据存储和处理：将采集到的数据存储到数据库中，并进行实时处理和分析。
b. 数据传输和通信：通过网络将数据传输到后端管理子系统，并与其他子系统进行通信。
