文件編號
TT-QW-TI-02
版本
01
類別
各種間隙標准
制定日期
2005年12月1日
操作規範
頁次
PAGE 2 OF 3
1、間隙：
單工程模。

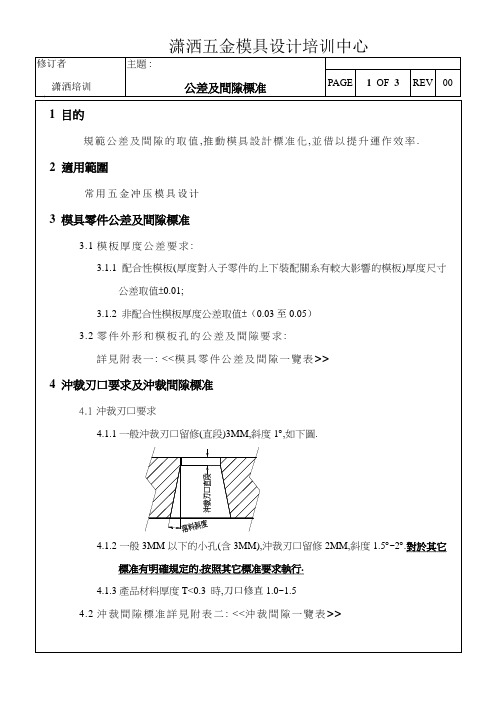

1.1刀口間隙：
a.以客戶要求訂定。
b.沖材≦0.6者，沖材厚之5%。
c.2.0≧沖材＞0.6者，沖材厚之7%。
d.4.0≧沖材＞2.0者，沖材厚之10%。
e.6.0≧沖材＞4.0者，沖材厚之15%。
2.3粗割後修一：精度要求稍高之模具，模板變形量足以影響模板配合度等。
2.4粗割後修二：精度要求較高之模具。
核准
審核
編制
f.特殊用途之沖壓品，刀口間隙另行議定。
1.2滑配間隙：
a.模板長度≦600者，單+0.015，沖材厚度≦0.3時另議。
b.模板長度＞600者，單+0.02，沖材厚度≦0.4時另議。
1.3緊配間隙：單+0.005。
1.4Pin孔：單+0.005修一刀。
1.5導柱孔：
a.模板長度≦600者，單+0.01修一刀。
b.模板長度＞600者，單+0.015修一刀。
1.6沖材厚度≦0.3者，一律以客戶協調方式制作。
1.7細模間隙：
a.依客戶要求訂定。
文件編號
TT-QW-TI-02
版本
01
類別
生管組作業規范
制定日期
2005年12月1日
操作規範
頁次
PAGEቤተ መጻሕፍቲ ባይዱ3 OF 3
b.下模刀口間隙5%。
c.滑配間隙不得大於刀口間隙。
d.特殊用途之沖壓品，間隙另定。
2、修刀：
2.1無特別要求之模具均以割一刀為准，但Pin孔、導柱孔、∮4以下則修一刀，下模修刀口3.0。
2.2即割即修：
a.模板無大孔，可導致加工變形。
沖材厚≦0.3，模板長度≦600mm。
沖材厚≦0.4，模板長度＞600者。
b.內角眾多之異形孔。
c.φ4.0以下之小孔。
TT-QW-TI-02
版本
01
類別
各種間隙標准
制定日期
2005年12月1日
操作規範
頁次
PAGE 2 OF 3
1、間隙：
單工程模。
1.1刀口間隙：
a.以客戶要求訂定。
b.沖材≦0.6者，沖材厚之5%。
c.2.0≧沖材＞0.6者，沖材厚之7%。
d.4.0≧沖材＞2.0者，沖材厚之10%。
e.6.0≧沖材＞4.0者，沖材厚之15%。
2.3粗割後修一：精度要求稍高之模具，模板變形量足以影響模板配合度等。
2.4粗割後修二：精度要求較高之模具。
核准
審核
編制
f.特殊用途之沖壓品，刀口間隙另行議定。
1.2滑配間隙：
a.模板長度≦600者，單+0.015，沖材厚度≦0.3時另議。
b.模板長度＞600者，單+0.02，沖材厚度≦0.4時另議。
1.3緊配間隙：單+0.005。
1.4Pin孔：單+0.005修一刀。
1.5導柱孔：
a.模板長度≦600者，單+0.01修一刀。
b.模板長度＞600者，單+0.015修一刀。
1.6沖材厚度≦0.3者，一律以客戶協調方式制作。
1.7細模間隙：
a.依客戶要求訂定。
文件編號
TT-QW-TI-02
版本
01
類別
生管組作業規范
制定日期
2005年12月1日
操作規範
頁次
PAGEቤተ መጻሕፍቲ ባይዱ3 OF 3
b.下模刀口間隙5%。
c.滑配間隙不得大於刀口間隙。
d.特殊用途之沖壓品，間隙另定。
2、修刀：
2.1無特別要求之模具均以割一刀為准，但Pin孔、導柱孔、∮4以下則修一刀，下模修刀口3.0。
2.2即割即修：
a.模板無大孔，可導致加工變形。
沖材厚≦0.3，模板長度≦600mm。
沖材厚≦0.4，模板長度＞600者。
b.內角眾多之異形孔。
c.φ4.0以下之小孔。
