墙柱模板技术交底

三、施工工艺要求和做法

（1）弹墙位置线→安装前检查及钢筋验收→一侧组合软模就位→临时斜撑固定→插入穿墙螺栓（内墙加设PVC套筒）→清扫墙内杂物→安装就位另一侧墙模板（穿墙螺栓穿过另一侧墙模）→固定斜撑→调整模板位置→紧固穿墙螺栓

地上部分剪力墙墙体模板均采用15mm厚多层板硬拼，拼缝处粘贴海绵条，次背楞采用50×100mm木方，主背楞采用2×Ф48×3.5mm钢管。次背楞间距200mm，主背楞间距600mm，穿墙螺杆水平间距400mm，第一道穿墙螺杆距导墙250mm，纵向间距600mm。斜支撑采用Ф48钢管+U托，U托丝杆伸出长度不得大于200mm，纵向间距2m一道。斜撑将力传至预埋在底板Ф20锚筋上。

模板支设及局部节点处理详见下页图。

1、施工前检查验收

按设计图纸要求对墙体位置线、标高及门窗预留洞位置及时进行检查验收。项目质检人员对绑扎完毕的墙体钢筋及时检查，并报监理工程师验收；验收时注重墙体钢筋规格、间距、墙厚尺寸及预留洞位置、尺寸、加筋。

2、安装门窗预留洞模板

根据设计图纸中的预留洞及门窗洞的位置，安装专用的模板，并固定牢固。然后在专用模板与墙体的接触处粘贴海绵条。

3、模板就位

吊装组合模板就位，并临时固定。组合模板一边吊装，一边将吊装就位的一侧模板底边内侧立于墙体位置线上，加以临时支撑，使组合模板与地面呈75°角左右，稳定座落于基准面上。

4、穿墙螺栓采用Ф16穿墙螺栓，内墙使用通杆，外加Ф20的套管，以便周转使用。螺栓外侧用螺母固定。

5、清理墙内杂物

一侧模板安装临时固定后及时清扫墙体内的落物，保证墙体水平接槎干净无垃圾，且砼无浮浆。6、另侧模板安装

以同样方法就位另一侧模板，使对拉螺栓穿过模板并在杆端套上螺母，然后调整相对两块组合大模板的垂直度，与之同时调整斜撑的角度。当大模板垂直度及位置符合要求时，固定斜撑，紧固全部对拉螺栓。

外墙外模板按顺序从一边往另一边吊装就位，对拉螺栓紧固后，再拆除吊索。吊装一块固定一块，在吊装外墙外模板时，保证操作工人安全。

模板安装完毕后，全面检查对拉螺栓、斜撑是否紧固、稳定，同时检查模板拼缝及下口是否严密，同时在内外墙底部模板预留清扫口。

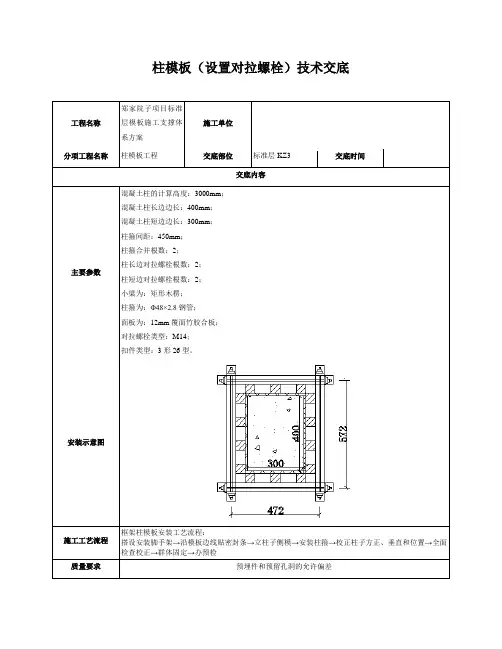

（2）柱模板

1、柱模板施工流程：铺垫水泥沙浆→检查底盘控制线→验收柱箍筋→合模→调整及校正→加固柱箍→拉通长线→自检整修→验收。

2、合模之前将有关专业预埋、接地、接线盒检查一遍，不得遗漏、且位置准确。

3、合模之前柱根部施工缝剔凿、碎屑、焊渣等清理干净。

4、柱模板主龙骨采用100mm×100mm的木方。柱箍设置：最底部一道距地200mm，要求中到中500mm 距离，两端用对拉螺栓锁紧，附加双螺母，以防浇筑振捣时松动，造成涨模；柱边大于800的需两面加设Ф16穿墙螺栓，第一道从地面上反200mm，要求中到中500mm双面加设。
