广州数控指令代码大全

2011-01-31 02:13

GSK980TA/D编程教材

《一》编程的基本概念

《二》常用G代码介绍

《三》单一固定循环

《四》复合型固定循环

《五》用户宏程序

《六》螺纹加工

《七》T代码及刀补

《八》F代码及G98、G99

《九》S代码及G96、G97

（注意：本教材仅供学习参考，实际操作编程时应以广数

GSK980T车床数控系统使用手册为准）2007年9月

《一》编程的基本概念:

一个完整的车床加工程序一般用于在一次装夹中按工艺要求完成对工件的加工，数控程序包括程序号、程序段。

（一）程序号：相当于程序名称，系统通过程序号可从存储器中多个程序中识别所要处理的程序，程序号由字母O及4位数字组成。

（二）程序段：相当于一句程序语句，由若干个字段组成，最后是一个分号（；）录入时在键入EOB键后自动加上。整个程序由

若干个程序段构成，一个程序段用来完成刀具的一个或一组动作，或实现机床的一些功能。

（三）字段（或称为字）：由称为“地址”的单个英语字母加若干位数字组成。根据其功能可分成以下几种类型的字段：

▲程序段号：由字母N及数字组成，位于程序段最前面，主要作用是使程序便于阅读，可以省略，但某些特殊程序段（如表示跳转指令的目标程序段）必须标明程序段号。

为了便于修改程序时插入新程序段，各句程序段号一般可间隔一些数字（如N0010、N0020、N0030）。

▲准备功能：即G代码，由字母G及二位数字组成，大多数G 代码用以指示刀具的运动。（如G00、G01、G02）

▲表示尺寸（坐标值）的字段：一般用在G代码字段的后面，为表示运动的G代码提供坐标数据，由一个字母与坐标值（整数或小数）组成。字母包括：

表示绝对坐标：X、Y、Z

表示相对坐标：U、V、W

表示园心坐标：I、 J、 K

(车床实际使用的坐标只有X、Z，所以Y、V、J都用不着)

▼表示进给量的字段：用字母F加进给量值组成，一般用在插补指令的程序段中，规定了插补运动的速度。

▼S代码：表示主轴速度的字段。用字母S加主轴每分钟转速（或主轴线速度：米/分）组成。

▼T代码：表示换刀及刀补

▼辅助功能：用字母M及二位数字组成，表示机床的开、停等。本机床的主要有效M代码为：

M03：主轴正转。 M04：主轴反转。 M05：主轴停。

M08：开冷却液。 M09：关冷却液。

M00：程序暂停。（暂停后可按“循环起动”按钮继续运行）

M30：程序结束。一个程序的最后一个程序段通常用M30来结束程序。

控制尾架及卡盘的M代码本机床无效。

▼其他特殊用途的字段，主要用在一些螺纹车削、循环车削的G 代码后面，及用户宏程序中。

《二》常用G代码介绍

(一) 基本知识

G代码的主要功能：直接控制刀具运动。

3个基本概念：

▲插补：数控机床上，刀具根据指令，沿X轴及Z轴的进给运动。运动轨迹有：

Z方向的直线----用于车园柱面

X方向的直线----用于车端面

钭直线-------------用于车园锥面

园弧----------------用于车球面

插补运动的实质,即车床数控加工的基本原理：刀具根据数控系

统的指令，沿X轴及Y轴方向分别移动微小的一段距离，刀具的实际移动方向为X、Y二个方向的合成，一连串的这种移动组成了刀具的运动轨迹。

最基本的插补指令：G01、G02、G03

▲模态代码与非模态代码

模态代码：程序中的有关字段一经设置后，在以后的程序段中一直有效，如继续保持该状态，不必重新设置。

非模态代码，即一次性代码，只在本程序段有效。

所有的G代码可分为模态与非模态

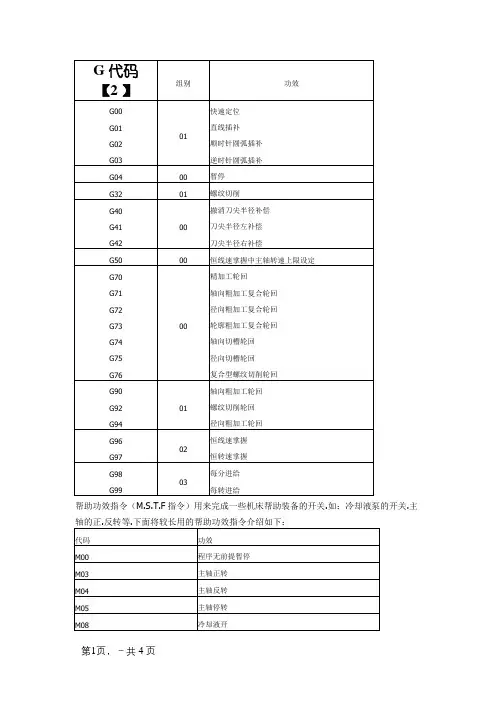

▲G代码的分组：共四个组

①00组：属一次性代码，主要包括二大类：

1、指令本身性质为一次性的，如G50（坐标系设定），G04（暂停）。

2、复合型固定循环，G70—G76，一条指令要重复循环多次。

②01组：用得最多的一组，主要用于刀具的移动。主要包括以下几类：

1、快速移动：G00

2、插补：G01、G02、G03

3、螺纹：G32

4、单一型固定循环：G90、G92、G94

01组为模态指令，一旦被指定，就一直有效，直到被同一组的其他G代码所取代。下面的02、03组同样为模态指令。

③02组：只有G96、G97二个，用于控制恒线速的开关，为模态指令。

④03组：只有G98、G99二个，用于设定进给量的单位（每分钟进给量或主轴每转进给量。）为模态指令。

（二）常用G代码的使用

▲G50：坐标轴设定（实际上是：根据刀具的实际位置，确定工件坐标系的X、Z坐标值）

G50指令执行后，不产生运动，但工件坐标系按指令值作了更新。使用举例：G50 X100 Z250；

其实质含义是：工件坐标系的X坐标立即被被修改为100，Z坐标修改为250。，系统立即以新的坐标值显示。一股用于录入方式下通过对刀建立工件坐标系。

关于工件坐标系（即编程所使用的坐标系）：

以车床主轴旋转轴线作为X方向的零位（即径向零位）。

Z轴方向的零位（即轴向零位）可根据工件情况确定，一般以卡盘端面或工件右端面作为零位。

坐标系的正负方向：以离开工件方向为正，即Z轴为主轴旋转轴线、从左向右为正，X轴为径向走刀方向、从中心向外为正（从车削加工的角度来看，常规的切削进刀方向大都是朝向X、Z轴的负方向）。

当使用绝对值编程时，X坐标始终是正值（除特殊情况外），Z 坐标则不一定。
