第三节 电控燃油喷射系统的组成与基本原理
电控燃油喷射系统的组成及工作原理
电控燃油喷射系统的组成及工作原理电控燃油喷射系统是现代内燃机车辆中重要的燃油供给系统之一，它采用电子控制单元（ECU）来监测和控制燃油喷射过程。
本文将介绍电控燃油喷射系统的组成和工作原理。
一、组成电控燃油喷射系统主要由以下几个组成部分组成：1. 燃油泵：负责将汽油从油箱中抽取，并通过燃油滤清器过滤后供应给喷油嘴。
2. 电子控制单元（ECU）：是系统的核心部件，负责监测和控制燃油喷射过程。
ECU根据传感器提供的各种数据，包括发动机转速、进气量、冷却水温度等，计算出最佳的喷油时间和喷油量，并通过喷油嘴控制燃油的喷射。
3. 传感器：用于监测发动机的运行状态和环境参数，包括进气压力传感器、进气温度传感器、曲轴位置传感器等。
这些传感器将收集到的数据传输给ECU，供其计算出最佳的喷油策略。
4. 喷油嘴：通过ECU的控制，喷射适量的燃油进入发动机燃烧室。
喷油嘴通常是电控式的，可以根据ECU的命令控制喷油时间和喷油量。
5. 燃油供应系统：包括燃油泵、燃油滤清器、燃油压力调节器等。
燃油供应系统负责将燃油供应给喷油嘴，并保持适当的燃油压力。
二、工作原理电控燃油喷射系统的工作原理如下：1. 数据采集：传感器收集发动机运行状态和环境参数的数据，包括发动机转速、进气量、冷却水温度等。
这些数据将被传输给ECU进行处理。
2. 数据处理：ECU根据传感器提供的数据，计算出最佳的喷油策略。
这个策略包括喷油时间和喷油量，旨在实现燃油的最佳利用和发动机性能的最优化。
3. 喷油控制：根据ECU计算出的喷油策略，ECU通过控制喷油嘴的开关来控制燃油的喷射。
喷油嘴根据ECU的命令，以合适的时间和合适的量将燃油喷射进入发动机燃烧室。
4. 燃油供应：燃油泵将汽油从油箱中抽取，并通过燃油滤清器过滤后供应给喷油嘴。
燃油压力调节器可根据需要调节燃油的压力，以保持适当的燃油供应。
5. 燃烧过程：通过喷油嘴喷射的燃油与进入燃烧室的空气混合后，在火花塞的点火下燃烧，释放出能量驱动发动机工作。

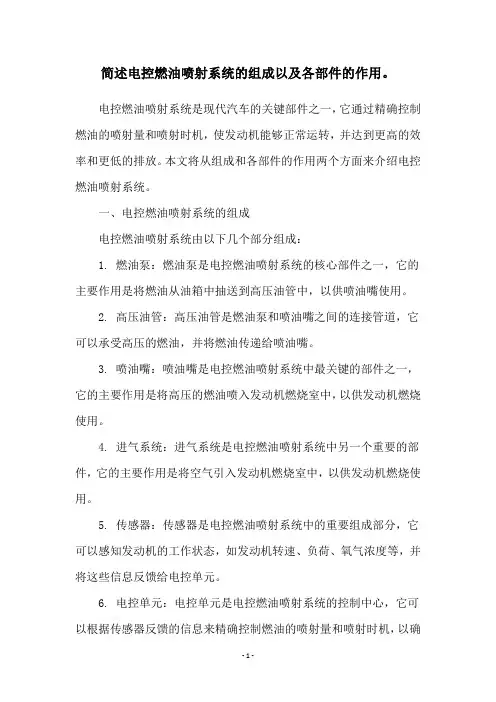

简述电控燃油喷射系统的组成以及各部件的作用。
简述电控燃油喷射系统的组成以及各部件的作用。
电控燃油喷射系统是现代汽车的关键部件之一，它通过精确控制燃油的喷射量和喷射时机，使发动机能够正常运转，并达到更高的效率和更低的排放。
本文将从组成和各部件的作用两个方面来介绍电控燃油喷射系统。
一、电控燃油喷射系统的组成电控燃油喷射系统由以下几个部分组成：1. 燃油泵：燃油泵是电控燃油喷射系统的核心部件之一，它的主要作用是将燃油从油箱中抽送到高压油管中，以供喷油嘴使用。
2. 高压油管：高压油管是燃油泵和喷油嘴之间的连接管道，它可以承受高压的燃油，并将燃油传递给喷油嘴。
3. 喷油嘴：喷油嘴是电控燃油喷射系统中最关键的部件之一，它的主要作用是将高压的燃油喷入发动机燃烧室中，以供发动机燃烧使用。
4. 进气系统：进气系统是电控燃油喷射系统中另一个重要的部件，它的主要作用是将空气引入发动机燃烧室中，以供发动机燃烧使用。
5. 传感器：传感器是电控燃油喷射系统中的重要组成部分，它可以感知发动机的工作状态，如发动机转速、负荷、氧气浓度等，并将这些信息反馈给电控单元。
6. 电控单元：电控单元是电控燃油喷射系统的控制中心，它可以根据传感器反馈的信息来精确控制燃油的喷射量和喷射时机，以确保发动机的正常运转。
二、各部件的作用1. 燃油泵的作用燃油泵是电控燃油喷射系统中最重要的部件之一，它的主要作用是将燃油从油箱中抽送到高压油管中，以供喷油嘴使用。
燃油泵可以根据发动机的工作状态来调节燃油的供应量和压力，以确保发动机正常运转。
2. 高压油管的作用高压油管是燃油泵和喷油嘴之间的连接管道，它可以承受高压的燃油，并将燃油传递给喷油嘴。
高压油管的压力和燃油的供应量可以通过燃油泵的控制来进行调节。
3. 喷油嘴的作用喷油嘴是电控燃油喷射系统中最关键的部件之一，它的主要作用是将高压的燃油喷入发动机燃烧室中，以供发动机燃烧使用。
喷油嘴的喷射量和喷射时机可以通过电控单元的控制来进行调节，以确保发动机的正常运转。
《情景一 电控燃油喷射系统组成和基本原理》课件
情景一 电控燃油喷射系统组成和基本原理
（三）按喷油方式分类 根据汽油喷射方式分：汽油喷射系统可分为缸内喷射和进气管喷射两种。
1、进气管喷射 广泛应用于现代电控燃油喷射系统中。
在进气歧管内喷射或进气门前喷射。在该 方式中，喷油器被安装于进气歧管内或进 气门附近，故汽油在进气过程中被喷射后 与空气混合形成可燃混合气再进入气缸内。
气行程中被吸进气缸。
情景一 电控燃油喷射系统组成和基本原理
三、电控燃油喷射系统的分类 （一）按喷射装置的控制方式分类
在发动机电子控制系统中，按喷射装置的控制方式分类可为分：机械 式汽油喷射系统、机电结合式汽油喷射系统、电控汽油喷射系统。
情景一 电控燃油喷射系统组成和基本原理
1、机械式燃油喷射系统（K 系统） 德国博世公司的K-Jectronic 系统属于机械式汽油喷射系统，简称K 系统。
情景一 电控燃油喷射系统组成和基本原理
（四）汽油泵控制 打开点火开关，ECU 将控制汽油泵工作2 ～ 3s，在油道中建立
油压，此时若不起动发动机，汽油泵将停止工作。在发动机工作过 程中，ECU 控制汽油泵正常运转。
3. 清除溢油控制。当发动机多次起动未能成功时，淤积在气缸内的浓混 合气就会浸湿火花塞，使其不能跳火。清除溢油控制就是将发动机加 速踏板踩到底，接通起动开关起动发动机时，电控单元（ECU）控制 喷油器中断喷油，以便排除气缸内的燃油蒸气，使火花塞干燥，能够 跳火。
情景一 电控燃油喷射系统组成和基本原理
电子控制式燃油喷射系统在发动机各种工况下均能精确计量所需的燃油喷射量， 且稳定性好，能实现发动机的优化设计和优化控制。因此，它在汽油喷射系统中被 广泛应用。
情景一 电控燃油喷射系统组成和基本原理
电子控制燃油喷射系统的组成及工作原理
电子控制燃油喷射系统的组成及工作原理一、电子控制燃油喷射系统的控制内容及功能1、电子控制燃油喷射(EFI)电子控制燃油喷射主要包括喷油量、喷射定时、燃油停供及燃油泵的控制。
1）喷油量控制ECU将发动机转速和负荷信号作为主控信号，确定基本喷油量(喷油电磁阀开启的时间长短)，并根据其它有关输入信号加以修正，最后确定总喷油量。
2）喷油定时控制在电控间歇喷射系统中，当采用与发动机转动同步的顺序独立喷射方式时，ECU不仅要控制喷油量，还要根据发动机各缸的发火顺序，将喷射时间控制在一个最佳时刻。
3）减速断油及限速断油控制a. 减速断油控制汽车行驶中，驾驶员快收油门踏板时，ECU将会切断燃油喷射控制电路，停止喷油，以降低减速时HC及CO的排放量。
当发动机转速降至一定的特定转速时，又恢复供油。
b. 限速断油控制发动机加速时，发动机转速超过安全转速或汽车车速超过设定的最高车速，ECU将会在临界转速时切断燃油喷射控制电路，停止喷油，防止超速。
4）燃油泵控制当点火开关打开后，ECU将控制汽油泵工作2—3秒，以建立必须的油压。
此时若不启动发动机，ECU将切断汽油泵控制电路，汽油泵停止工作。
在发动机启动过程和运转过程中，ECU控制汽油泵保持正常运转。
2、电控点火装置(ESA)点火装置的控制主要包括点火提前角、通电时间和爆震控制等方面。
1）点火提前角控制ECU中首先存储发动机在各种工况及运行条件下最理想的提火提前角。
发动机运转时，ECU 根据发动机转速和负荷信号，确定基本点火提前角，并根据其它有关信号进行修正，最后确定点火提前角，并向电子点火控制器输出信号，以控制点火系的工作。
2）通电时间(闭角)控制与恒流控制为保证点火线圈初级电路有足够大的断开电流，以产生足够高的次级电压，同时也要防止通电时间过长线圈过热损坏，ECU可根据蓄电池电压及转速等信号，控制点火线圈初级电路的通电时间。
在高能点火装置中还增加了恒流控制电路，以使在极短时间内初级电流迅速增长到额定值，减少转速对次级电压的影响，改善点火特性。
情景一 电控燃油喷射系统组成和基本原理
号，暂时中断个别缸的喷油，以降低发动机转速，从而减轻换档冲击。
5. 反馈控制 汽油喷射系统进行反馈控制的传感器是氧传感器。使用氧传感器的
发动机必须使用无铅汽油。反馈控制（闭环控制）是在排气管上加装氧 传感器，根据排气中氧的含量的变化测定出进入发动机燃烧室混合气的 空燃比值，把它偷入计算机与设定的目标空燃比值进行比较，将误差信 号经放大器控制电磁喷油器喷油量，使空燃比保持在设定目标附近。
作时，第根据二各部传分感器测得的空气流量、进气温度、发动机转速及工作温度等
参数，按预先编制的程序进行运算后与内存中预先存储的最佳工况时的供油 控制参数进行比较和判断，适时调整供油量，保证发动机始终在最佳状态下 工作，使其在输出一定功率的条件下，发动机的综合性能得到提高。模块一 发动总体认识模块三 配气机构
（四）按喷射时间分类 按喷射时间可分为：同时喷射、分组喷射、顺序喷射。 1、同时喷射
发动机在运行期间，所有的喷油器并联连接，电子控制单元根据曲轴位置 传感器送入的基准信号，发出喷油器控制信号，控制功率三极管的导通和截止， 从而控制各喷油器电磁线圈电路同时接通和切断，使各缸喷油器同时喷油。
情景一 电控燃油喷射系统组成和基本原理
在发动机运转过程中，ECU 根据进气量和发动机转速来计算喷油量。此 外，还要参考节气门开度、发动机冷却液温度与进气温度、海拔高度以及怠速 工况、加速工况、全负荷工况等运转参数来修正喷油量，以提高控制精度。
情景一 电控燃油喷射系统组成和基本原理
（二）喷油正时控制 在间歇式电控喷射系统中，当采用顺序喷射时，主电脑不仅要控制
现代电控燃油喷射系统控制方式逐步向独立控制－集中控制－整车控制技术发展。
认识电控燃油喷射系统
01 观察燃油供给系统的布置。 02 观察燃油供给系统主要部件及其安装位置。其主要部件包括燃油箱、电动燃油泵、 燃油滤清器、燃油压力调节器、燃油分配管和喷油器等。
认识电控燃油喷射系统>>> 实践操作
第三步 观察发动机ECU及其他传感器的位置
01 观察发动机ECU的位置。 02 观察其他传感器的位置。传感器主要包括发动机转速传感器、冷却液温度传感器和 氧传感器等。
认识电控燃油喷射系统>>> 项目测评
项目2测评表
认识电控燃油喷射系统>>> 知识拓展
一、汽油发动机缸内直喷技术
因节能和环保的要求日趋严格，汽油发动机即使采用多点燃油喷射（缸外喷射）技术也 不能满足要求，因此，世界各大汽车公司开发了更为精确的燃油喷射技术，即缸内直喷技术， 如大众的燃油分层喷射（fuel stratified injection，FSI）、奔驰的分层汽油直喷（stratifiedcharged gasoline injection，SGI）、宝马的高精度直喷（high precision injection，HPI）、 通用的火花点燃直接喷射（spark ignition direct injection，SIDI）、三菱的燃油直接喷射 （gasoline direct injection，GDI）等。
（1）压力型燃油喷射系统 （2）流量型燃油喷射系统
压力型燃油喷射系统
流量型燃油喷射系统
认识电控燃油喷射系统>>> 知识准备
三、燃油喷射控制
燃油喷射控制包括喷油正时控制、喷油量控制和断油控制等。
1．喷油正时控制
（1）同时喷油正时控制
第三节-电控燃油喷射系统的组成与基本原理
第三节电控燃油喷射系统的组成与基本原理组成：按其部件功用来看，主要有进气系统（气路）、燃油控制系统（油路）和电子控制系统（电路）三部分。
一、进气系统a)b)图1进气系统原理图作用：为发动机提供必要的空气。
组成：一般由空气滤清器、节气门体、节气门、空气阀、进气总管、进气歧管等部分组成。
另外，为了随时调节进气量，进气系统中还设置了进气量的检测装置。
如图所示：在L型EFI系统中，采用装在空气滤清器后的空气流量计（空气流量传感器）直接测量发动机发动机吸入的进气量。
其测量的准确度高于D型EFI系统，可以精确的控制空燃比。
“L”是德文“空气”的第一个字母。
D型EFI系统是根据进气歧管压力传感器进行检测。
由于进气管内的空气压力在波动，所以控制的测量精度稍微差些。
“D”是德文“压力”的第一个字母。
空气阀只是在发动机温度低时用来调节进气量，控制发动机的怠速转速。
节气门总成包括控制进气量的节气门通道和怠速运行的空气旁通道。
节气门位置传感器与节气门轴相连接，用来检测节气门的开度。
二、燃油供给系统图2燃油供给系统工作流程图作用：向气缸提供燃烧所需要的燃油。
组成：如图所示，燃油供给系统通常由电动汽油泵、汽油滤清器、压力调节器、脉动阻尼器、喷油器和冷起动喷油器组成。
工作原理：如图所示，在电控汽油喷射系统中，汽油由电动汽油泵从油箱中泵出，经汽油滤清器等输送到电磁喷油器和冷起动喷油器调节器与喷油器并联，保证供给电磁喷油器内的汽油压力与喷射环境的压力之差（喷油压差）保持不变。
燃油泵按其安装位置可以分为外装泵和内装泵两种。
外装泵将泵装载油箱之外的输油管路中，内装泵则是将泵安装在燃油箱内。
与外装泵相比，内装泵不易产生气阻和燃油泄露，而且嘈声小。
目前多数EFI采用内装泵。
脉动阻尼器可以消除喷油时油压产生的微小波动，进一步稳定油压。
电磁喷油器按照发动机控制的喷油脉冲信号把汽油喷入进气道。
当冷却水温度低时，冷起动喷油器将汽油喷入进气总管，以改善发动机低温时的起动性能。
简述电控燃油喷射系统的功用
简述电控燃油喷射系统的功用电控燃油喷射系统是一种现代汽车引擎控制系统，它通过精确计算和调整燃油的喷射量和时间，使发动机能够更加高效地工作。
这个系统的主要功用是确保发动机能够以最佳状态运转，从而提高汽车的性能、经济性和环保性。
一、电控燃油喷射系统的组成1. 燃料泵：负责将汽油从油箱中抽出并送到喷油器中。
2. 喷油器：将燃料以高压喷入发动机气缸内，实现对燃料的精确控制。
3. 传感器：通过检测发动机各种参数（如进气量、空气流量、水温等）来反馈给ECU（电子控制单元），ECU根据传感器反馈的信息计算出最佳的喷油量和时机。
4. 电子控制单元（ECU）：是整个系统的“大脑”，负责接收传感器反馈信息，并根据这些信息计算出最佳的喷油量和时机。
同时，ECU还可以记录车辆运行数据、故障码等信息。
5. 进气管：将空气引入发动机，并将空气流量信息传递给ECU。
6. 氧气传感器：检测发动机排放的废气中氧气含量，并将这些信息反馈给ECU，以便调整燃油喷射量和时机。
二、电控燃油喷射系统的工作原理1. 燃料泵将汽油从油箱中抽出并送到喷油器中。
2. 传感器检测发动机各种参数，并将这些信息反馈给ECU。
3. ECU根据传感器反馈的信息计算出最佳的喷油量和时机，并通过信号线控制喷油器进行喷油。
4. 喷油器将燃料以高压喷入发动机气缸内，实现对燃料的精确控制。
5. 发动机燃烧汽油产生能量，推动车辆行驶。
6. 氧气传感器检测发动机排放的废气中氧气含量，并将这些信息反馈给ECU，以便调整燃油喷射量和时机，从而使排放更加环保。
三、电控燃油喷射系统的优点1. 提高汽车性能：电控燃油喷射系统可以精确控制燃油的喷射量和时机，从而使发动机能够以最佳状态运转，提高汽车的动力、加速性和行驶稳定性。
2. 提高经济性：通过精确计算和调整燃油的喷射量和时机，电控燃油喷射系统可以使汽车的燃油利用率更高，从而降低油耗。
3. 提高环保性：电控燃油喷射系统可以精确控制燃油的喷射量和时机，从而使发动机排放更少的废气和污染物，减少对环境的污染。
简述电控燃油喷射系统的工作原理。
电控燃油喷射系统是现代内燃机的燃油供给系统，它采用电子控制单元（ECU）来精确控制喷油量和喷油时机，从而实现燃油的高效燃烧，提高发动机的动力性能和燃油经济性。
下面将从工作原理、组成部分和优点几个方面进行详细介绍。
一、工作原理1. 燃油供给：工作原理首先是燃油供给。
燃油从汽车油箱经过燃油泵被送至高压油路。
在高压油路和喷油嘴之间有一个燃压调节阀，它能够调节燃油的高压状态，保证燃油喷射系统的正常工作。
2. 压力调节：喷油泵生成的高压燃油会根据需要的燃烧量通过高压油路输送至喷油嘴。
ECU会控制燃油的喷射时间和喷油嘴的打开与关闭，根据发动机转速、负荷和气缸温度等参数进行调节。
3. 喷油处理：喷油系统的喷油嘴会把高压的燃油雾化成微小的颗粒喷射到气缸内混合空气当中，形成可燃气雾。
二、组成部分1. 燃油泵：用于从油箱中抽取燃油，然后将其输送到高压油路。
2. 高压油路：主要起到燃油输送和储存的作用。
3. 喷油嘴：负责将燃油雾化并喷射到发动机气缸内，与空气充分混合。
4. 电子控制单元（ECU）：作为整个系统的控制中心，负责监控和调节喷油量、喷油时机，以及其他相关参数。
三、优点1. 节能环保：相比传统的化油器供油系统，电控燃油喷射系统能够更加精确地控制燃油喷射量和喷射时机，从而实现更加充分的燃烧，提高燃油利用率，减少尾气排放。
2. 动力性能好：由于燃烧更加充分，电控燃油喷射系统能够为发动机提供更加充足和稳定的动力输出。
3. 故障诊断简便：电控燃油喷射系统具有自我诊断功能，当系统出现故障时，ECU会存储相应的故障码，便于技师迅速定位和解决问题。
总结：电控燃油喷射系统的工作原理包括燃油供给、压力调节和喷油处理三个方面，主要由燃油泵、高压油路、喷油嘴和电子控制单元等组成部分构成。
相比传统供油系统，它具有节能环保、动力性能好和故障诊断简便等优点。
随着汽车技术的不断发展，电控燃油喷射系统也将会在未来得到更加广泛的应用和发展。
电控燃油喷射系统的工作原理虽然简单易懂，但其背后的技术原理和优化还有很多深奥之处。
电控燃油喷射系统的组成与基本原理
L型多点喷射系统节气门体
单点喷射系统节气门体
D型多点喷射系统节气门体
如图所示 为韩国大宇王 子／超级沙龙 轿车D型多点 喷射系统的节 气门体。
1、节气门衬垫 2节气门限螺钉 3、螺钉孔护套 4、节气门体5、 加热水管 6、节气门位置传感器 7、螺钉 8、怠速控制阀9、O形 密封圈 10、螺钉
二．空气供给系统基本元件 的构造
1.空气滤清器
2.节气门体
3.进气管
1.空气滤清器
用于滤除空气中的灰尘， 一般都为纸质滤心，其结构与 普通发动机上相同。
2.节气门体
➢功能：节气门体安装在进气管中，来控制发动机正 常工况下的进气量。 ➢组成：主要由节气门和怠速空气道等组成。节气门 位置传感器装在节气门轴上，来检测节气门的开度。 有的车上还设有副节气门和副节气门位置传感器
有的车上还设有副节气门和副节气门位置传感器d型多点喷射系统节气门体l型多点喷射系统节气门体单点喷射系统节气门体1节气门衬垫2节气门限螺钉3螺钉孔护套4节气门体5加热水管6节气门位置传感器7螺钉8怠速控制阀9o形密封圈10螺钉dd速控制阀3节气门位置传感器lllumna38l1进油管接头2喷油器5怠速控制阀6节气门位置传感器7真空管接8活性炭管接头esperoracer维修时应注意进行以下检查
第五节 燃油供给系统主要元件的构造与 维修
一、燃油供给系的组成 二、电动燃油泵 三、燃油滤清器 四、脉冲阻尼器 五、燃油压力调节器 六、燃油供给系的检修
一、燃油供给系统元件位置
由电动燃油泵、燃油滤清器、燃油压力 调节器、脉动阻尼器及油管组成。如下图：
压力调节器 汽油滤清器
油箱
二、电动燃油泵
1. 电动燃油泵的类型 2. 电动燃油泵的构造
简述电控汽油喷射系统的基本工作原理
简述电控汽油喷射系统的基本工作原理电控汽油喷射系统是一种现代化的燃油供给系统，它通过电子控制单元(ECU)来管理和调节燃油喷射量，以实现更高效的燃油利用率和更低的排放。
其基本工作原理如下：1. 燃油泵：燃油泵负责将汽车油箱中的汽油送入高压燃油管路中，以满足喷射器的需要。
2. 高压燃油管路：高压燃油管路将从燃油泵处送来的汽油加压至高压状态，并将其输送到喷射器处。
3. 喷射器：喷射器是一个小型机械装置，它负责将高压状态下的汽油精确地喷入发动机气缸内部。
通常情况下，每个气缸都有一个对应的喷射器。
4. 电子控制单元(ECU)：ECU是整个系统的大脑，它负责监测和调节整个系统的运行。
ECU通过传感器获取发动机转速、进气量、水温等数据，并根据这些数据计算出最佳喷射量和时机，并向喷射器发送指令。
5. 传感器：传感器是ECU的重要组成部分，它们负责监测各种参数，并将这些数据传输给ECU。
常见的传感器有氧气传感器、进气量传感器、水温传感器等。
6. 氧气传感器：氧气传感器负责监测发动机排放出来的废气中的氧气含量，并将这些数据反馈给ECU。
根据这些数据，ECU可以调整喷射量和时机，以实现更高效的燃油利用率和更低的排放。
7. 进气量传感器：进气量传感器负责监测发动机进入的空气量，并将这些数据反馈给ECU。
根据这些数据，ECU可以计算出最佳的喷射量和时机。
8. 水温传感器：水温传感器负责监测发动机冷却液的温度，并将这些数据反馈给ECU。
根据这些数据，ECU可以调整喷射量和时机，以适应不同温度下的工作状态。
总之，电控汽油喷射系统通过精确地控制燃油喷射量和时机，以实现更高效、更环保的发动机工作状态。
最新版发动机电控技术精品电子课件教案 第三章 燃油喷射电控系统元件结构原理与检测技术
（2）叶片式空气流量传感器的工作原理
叶片式空气流量传感器的工作原理如 图3-5与图3-6所示，当吸入的空气流过传感 器主进气道时，传感器叶片就会受到气流压力产生的推力力矩和复位弹簧的弹力 力矩的双重作用。
（1）当进气量越大时，气流对叶片的推力力矩也增大。因此推力力矩克服弹簧弹力力 矩后使叶片偏转的角度α也越大。 （2）由于电位计的“滑臂”与叶片均固定在同一转轴
叶片式空气流量传感器结构见图3-2。
1）电位“计”及其调整部件：
电位计结构：
（1）当叶片带动转轴转动时， “滑臂”便在镀膜电阻上转动。平 衡重起到平衡的作用，使“滑臂” 摆动平稳。 （2） 电位计内部设有调整齿扇 和螺旋弹簧，改变齿扇的定位位 臵， 即可调整复位弹簧之预紧力和 传感器的输出特性。
图3-2
空气流量计在汽车上的安装位置：它
一般安装在空气滤清器之后，节气门总成之前 的进气道上。
图3-1
空气流量计在车上的安装位置
1. 叶片式(或翼片式)空气流量传感器AFS
它是一种利用力矩平衡原理和电位器原理的机电结合式的传感器，具有可靠 性高、结构简单和价格便宜的优点。丰田佳美、皇冠 2.8的 5M-E 发动机、子弹头 以及马自达等轿车都采用过叶片式空气流量传感器。 （1）叶片式空气流量传感器的结构 叶片式空气流量传感器主要由检测部件、电位计、调整部件、进气温度传感 器和接线插座等组成。电位计由带平衡重的滑臂和印刷电路板上的镀膜电阻组成， 安装在空气流量传感器壳体的上部。滑臂固定在转轴上，并随转轴一起转动。
弹簧： 以平衡气流对叶片的推力。
当弹力与推力平衡时，叶片便处 于平衡位臵。 （4） 在主空气道下方设有旁通空 气道，在旁通空气道上设有 CO
电控燃油喷射系统的工作原理
电控燃油喷射系统的工作原理
电控燃油喷射系统是一种现代汽车发动机燃油供应系统，它通过电子控制单元（ECU）控制喷油嘴的喷油量和喷油时机，使发动机燃油燃烧更加精细和高效。
系统的工作原理如下：
1. 传感器感知：发动机中的传感器不断监测各种参数，如进气量、氧气含量和引擎温度等。
这些传感器向ECU发送信号，以便ECU根据当前工况进行适当的调整。
2. 数据计算：ECU收集和分析来自传感器的数据，并与预设的燃烧要求进行比较。
根据这些数据，ECU计算出希望的喷油量和喷油时机。
3. 喷油信号控制：ECU向喷油嘴发送信号，以控制喷油量和喷油时机。
电磁阀根据ECU的指令打开或关闭，从而控制喷油嘴的工作。
电磁阀的开关速度非常快，可以实现非常精细的控制。
4. 燃油喷射：ECU发送的信号控制燃油喷射嘴打开，在气缸内喷射燃油。
喷油的时机和持续时间由ECU决定，并根据工况的变化进行动态调整。
5. 燃烧效果优化：ECU可以根据各种参数的变化改变喷油量和喷油时机，以优化燃烧效果。
例如，ECU可以根据氧气含量的变化调整喷油量，以保持理想的燃烧气体混合比。
这种精细的控制可以提高燃烧效率，减少废气排放。
电控燃油喷射系统的工作原理使发动机的燃油喷射更加精确和高效，不仅提高了动力和燃油经济性，还减少了废气排放和环境污染。
电控燃油喷射系统图解
电控燃油喷射系统(EFI)图解EFI的优点:1、在任何情况下都能获得精确的空燃比2、混合气的各缸分配均匀性好3、采用EFI的汽车加速性能好4、充气效率高5、良好的启动性能和减速减油或断油EFI的工作原理：电控汽油喷射系统主要由下列四部分组成：进气系统供油系统控制系统点火系统如下图：1、进气系统如下图：2、供油系统主要由油压调节器、喷油器和喷油泵组成。
供油系统的工作原理图：喷油泵工作原理燃油泵装在油箱内，涡轮泵由电机驱动。
当泵内油压超过一定值时，燃油顶开单向阀向油路供油。
当油路堵塞时，卸压阀开启，泄出的燃油返回油箱。
如下图：喷油器工作原理：喷油器是电磁式的。
当喷油器不工作时，针阀在回位弹簧作用下将喷油孔封住。
当ECU的喷油控制信号将喷油器的电磁线圈与电源回路接通时，针阀才在电磁力的吸引下克服弹簧压力、摩擦力和自身重量，从静止位置往上升起，燃油喷出。
多点喷油系统中喷油器通过绝缘垫圈安装在进气歧管或进气道附近的缸盖上，并用输油管将其固定。
多点喷油系统每缸有一个喷油器。
英文称为multi point injection .简称为MP I。
如下图：喷油器单点喷油系统的喷油器安装在节气门体上，各缸共用一个喷油器。
英文为single point inje ction. 简称为SPI。
如下图：油压调节器工作原理油压力调节器的功能是调节喷油压力。
喷油器喷出的油量是用改变喷油信号持续时间来进行控制的。
由于进气歧管内真空度是随发动机工况而变化的，即使喷油信号的持续时间和喷油压力保持不变，工况变化时喷油量也会发生少量的变化，为了得到精确的喷油量，必须使油压A和进气歧管真空度B的总和保持不变。
如下图：3、控制系统控制系统由传感器、执行器和电子控制单元三部分组成如下图：传感器传感器是感知信息的部件，负责向ECU提供发动机和汽车运行状况。
如下图：ECUECU的功用是采集和处理各种传感器的输入信号，根据发动机工作的要求（喷油脉宽、点火提前角等），进行控制决策的运算，并输出相应的控制信号。
汽车电控燃油喷射系统 ppt课件
缸内喷射
进气管喷射
ppt课件
7
单点喷射（SPI）
单点喷射系统是在节气门体（进气总管处）上设置一只或两 只喷油器，对发动机所有各缸集中喷射供油（又称节气门体 集中喷射系统），喷射出的燃油再经各进气歧管分配到各个 气缸。
ppt课件
21
流量型（L型）系统
流量型（L型）系统控制方式
ppt课件
22
热线式（LH型）电控燃油喷射系统
ppt课件
23
压力型（D型）燃油喷射系统
压力型系统根据进气管内绝对压力间接计量发 动机进气量。压力传感器将进气管内的进气压力信 号送给ECU，ECU根据压力输入信号和发动机转速 信号计算出进气量，然后发了与之相对应的喷油脉 冲信号，控制喷油器喷射适量的燃油。
高压燃油喷射表示高于进气管压力200KPa 以上的燃油喷射，其主要应用于MPI系统中。
低压燃油喷射低于进气管压力200KPa以下 的燃油喷射，其主要应用于SPI系统中。
返回
ppt课件
10
连续喷射和间歇喷射
连续喷射：燃油喷射的时间占有全循环的 时间。连续喷射仅限于进气管喷射的情况。
间歇喷射：也叫脉冲喷射，进一步可分为 同时喷射、分组喷射、顺序喷射三种。
软件中还有转速与负荷的处理程序、中断处理程 序及查表程序。针对发动机使用要求预先确定点火 角脉谱图及喷油脉谱图，以及其它为匹配备工况而 选定的修正系数、修正函数和常数等，都以离散数 据的形式储存在微机的存储器中。
返回
ppt课件
40
喷油量控制
喷油器的喷油量与喷孔 截面、针阀行程、喷射环境 压力和喷油压力等有关。实 际应用中，上述因素均确定， 则喷油量取决于针阀的开启 持续时间，即ECU发出的喷油 脉冲宽度。
电控燃油喷射系统工作原理
电控燃油喷射系统工作原理
电控燃油喷射系统（Electronic Fuel Injection System，简称EFI 系统）是一种利用计算机控制引擎燃油喷射量和喷射时机的燃油供给系统。
它的工作原理主要包括以下几个步骤：
1. 燃油供给：燃油经过燃油泵送压力后进入燃油喷射嘴，喷射嘴是由喷油电磁阀控制的。
燃油供给系统还包括燃油滤清器、燃油沉淀器等组件。
2. 空气供给：空气通过空气滤清器进入进气歧管，然后经过节气门进入发动机气缸。
3. 传感器控制：系统中配备了多个传感器，如空气流量传感器、氧气传感器、水温传感器等，用于监测发动机状态和环境参数。
这些传感器将收集的数据发送给控制器进行分析和计算。
4. 控制器计算：控制器是EFI系统中的核心部件，它根据传感器采集到的数据，通过内部的计算算法和存储的映射表，来确定当前的喷油量和喷油时机。
5. 喷油：根据控制器的指令，喷油器打开喷油电磁阀，让精确计算的燃油以适当的喷射时间和喷射量喷入发动机气缸中。
喷油时机和喷射量的精确控制能够提高燃烧效率，减少废气排放。
6. 点火系统：与EFI系统配套使用的还有点火系统，它控制着火花塞的点火时机和点火能量，以确保燃烧正常进行。
通过以上步骤，EFI系统可以实现对引擎燃油喷射量和喷射时机的精确控制，提高燃烧效率，降低废气排放，以及提升发动机的动力性能和燃油经济性。
