三视图的画法
三视图的画法精编版
例4. 图5是由一些相同的小正方体构 成的几何体的三视图。这些相同的小 正方体的个数是（ ）
A.4个 C. 6个
B. 5个 D. 7个
例6. 一个画家有14个边长为1m的正 方体，他在地面上把它们摆成如图8 所示的形式，然后他把露出的表面都 涂上颜色，那么被涂上颜色的总面积 为（ ）
A. 19m2 C. 33m2
圆柱
正六棱柱
螺丝杆
从左向右看
圆柱
四棱柱
螺丝杆
从左向右看
圆柱
半圆球
螺丝钉
从左向右看
圆柱
圆台
圆柱
热水瓶
从上向下看
N
S
前后看 左右看
从上向下看
马蹄形磁铁
例2. 图中几何体的主视图是（ ）
例3. 将图所示的一个直角三角形ABC（∠C＝ 90°）绕斜边AB旋转一周，所得到的几何体的 正视图是下面四个图形中的_____________（只 填序号）
正视图方向
宽 宽相等.
画 一 个 物 体 的 三视图时,正视图 ,侧视图,俯视图
所画的位置如图 所示,且要符合如 下原则:
俯视图方向
三视图的作图步骤
侧视图方向
1.确定正视图方向
2.布置视图
3.先画出能反映物体真实形状 的一个视图(一般为正视图）
正视图方向
4.运用 长对正、高平齐、宽相等 1 原则画出其它视图
5.检查
正视图
侧视图
要求：俯视图安排在正视图的正下方，
侧视图安排在正视图的正右方。
俯视图
下面各图中物体形状分另可以看成什么样的几何体?
圆柱
圆锥
球
从正面,侧面,上面看这些几何体,它们的形状各是 什么样的?
三视图的画法
三视图的画法1. 什么是三视图三视图是工程图的一种常用表达方式，用以展示被描述物体的三个主要视图：前视图、俯视图和右视图。
这些视图相互垂直，并提供了物体的全面展示，从而更好地理解和分析物体的几何形状和细节。
当使用三视图表示一个物体时，前视图展示物体的正面和侧面，俯视图展示物体的顶部和底部，右视图则展示物体的侧面。
三视图的组合可以为工程师、设计师和制造人员提供全面的信息，帮助他们理解物体的尺寸、比例和特征。
2. 三视图的画法步骤步骤一：选择适当的视图坐标在开始绘制三视图之前，首先需要确定物体的前、俯、右视图相对于坐标轴的方向。
通常情况下，我们可以选择物体的一个主视图作为参考来确定坐标轴的方向。
例如，选择前视图作为主视图，则x轴从左到右，y轴从下到上，z轴垂直于纸张。
步骤二：绘制前视图根据物体的正面和侧面，在纸上绘制物体的前视图。
在绘制过程中，需要保持比例和准确性，确保尺寸的准确性。
可以使用直尺和量角器来帮助绘制直线和角度。
步骤三：绘制俯视图根据物体的顶部和底部，在纸上绘制物体的俯视图。
同样，需要保持比例和准确性来确保尺寸的准确性。
量角器可以帮助绘制角度和直线。
步骤四：绘制右视图根据物体的侧面，在纸上绘制物体的右视图。
同样需要保持比例和准确性来确保尺寸的准确性。
量角器可以帮助绘制角度和直线。
步骤五：标注尺寸在绘制完成三视图后，需要标注尺寸信息。
使用标尺和量角器来测量各个边和角度，并在图纸上标注相应的尺寸。
尺寸标注应该清晰可读，符合标准的工程图尺寸标注要求。
3. 三视图的优势和应用优势•全面展示：三视图能够全面展示物体的几何形状和细节，帮助观察者更好地理解物体的结构和特征。
•准确度：三视图绘制的过程需要保持准确度，尺寸和比例的准确性对于制造和设计来说非常重要。
•标注尺寸：三视图可以方便地标注物体的尺寸，以便后续制造和测量。
应用•工程图纸设计：三视图是工程图纸设计中常用的表达方式之一，广泛应用于机械、建筑、电子等工程领域。
三视图画法三视图得画法步骤ppt课件
约d/2
轴线、中心线
双点画线
约d/2
极限位置轮廓线
波浪线
约d/2
断裂处的边界线
粗点画线
d
有特殊要求的线等
双折线
约d/2
断裂处的边界线
表中列出的八种图线中最常用的有四种，即粗实线、细实线、虚线和细点画线。
图线
1.各种图线作图要求
粗实线：其宽度称为d,一般取0.7mm。 要 求： ⑴ 图线粗细均匀光滑 ⑵ 图线要黑，作图时用较软的B或2B的铅笔。
一、草图的基本概念 1、定义：不借助任何绘图仪器，仅依靠目测的大致比例，徒手绘制的图样。 2、应用场合：主要用于现场测绘、设计方案讨论或技术交流。
二、图线的徒手画法---徒手草图并不是潦草的图 绘制草图时使用软一些的铅笔（如HB、B或者2B），铅笔削长一些，铅芯呈圆形，粗细各一支，分别用于绘制粗、细线。画草图时，可以用有方格的专用草图纸，或者在白纸下面垫一张格子纸，以便控制图线的平直和图形的大小。 在绘制草图的各种图线时，手腕要悬空，小指接触纸面，草 图纸不固定。为了方便，还可以随时将图纸转动适当角度。 各种图线的画法如下:
⑵ 圆的尺寸标注形式 应在尺寸数字前加注直径符号φ，各种标注形式如图所示。
⑶圆弧的尺寸标注形式
应在尺寸数字前加注半径符号R，标注形式如图示。
标注球面的尺寸时应在φ或R前加注字母S。 注意：对于整圆或大半圆都应标注直径尺寸
六、尺寸注法（GB4458.4—84）
图样中的图形只能反映物体的形状，而物体的大小和物体各部分的相对位置则要由图中的尺寸来确定。国家标准规定了尺寸标注的基本规则和方法。
1.基本规则 ⑴ 机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。 ⑵ 图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时，不需标注计量单位的代号或名称。如果要采用其他单位则必须注明相应的计量单位的代号或名称。 ⑶ 图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否则应另加说明。 ⑷ 机件的每一尺寸一般只标注一次，并应标注在反映该结构最清晰的图形上。
26.2三视图画法1
从上向下正对着物体观察，画 出俯视图，布置在主视图的正下 方，俯视图反映了物体的长和宽 及上下两个面的实际情形。
三视图表达的意义
从左向右正对着物体观察， 画出左视图，布置在主视图的 正右方，左视图反映了物体的 宽和高及左右两个面的实际情 形。 三视图能反映物体真实 的形状和长、宽、高。
三视图画法规律：
在主视图、俯视 图中都体现物体的长 度，且长度在竖直方 向上是对正的，我们 称之为长对正。
返回
在主视图、左视 图上都体现物体的高 度，且高度在水平方 向上是平齐的，我们 称之为高平齐。
返回
在左视图、俯视 图上都体现物体的宽 度，且是同一物体的 宽度是相等的，我们 称之为宽相等。
返回
错误的三视图 —长未对正
三视图欣赏
三视图的形成原理
正 投 影
三视图的投影系
V
V正立投影面
简称正面
W侧立投影面
简称侧面 H水平投影面
三视图的形成（一）
V
W侧面
V正面 H水平面
从左面看
从上面看
主视图
正面
从正面看
三视图的形成（二）
W V
v主视图
H俯视图
W左视图
H
三视图的形成（三） 主 展 视 开 图 图
左视图
俯视图
三视图形成（四） 形 成 视 图
三视图位置有规定， 主视图要在左上边，它 的下方应是俯视图，左 视图坐落在右边
主视图 高
左视图
长 宽
俯视图
宽
有关概念
如果物体向三个互相垂直 的投影面分别投影，所得到 的三个图形摊平在一个平面 上，则就是三视图。
三视图表达的意义
从前面正对着物体观察，画出 主视图，主视图反映了物体的长 和高及前后两个面的实际情形。

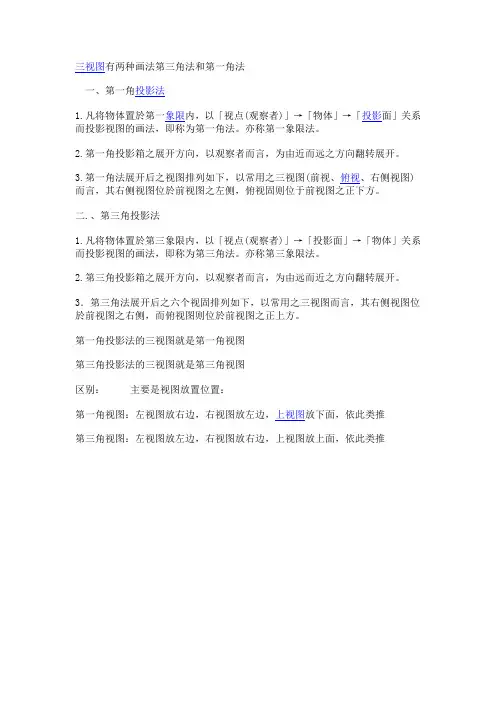

三视图有两种画法第三角法和第一角法
三视图有两种画法第三角法和第一角法
一、第一角投影法
1.凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。
亦称第一象限法。
2.第一角投影箱之展开方向，以观察者而言，为由近而远之方向翻转展开。
3.第一角法展开后之视图排列如下，以常用之三视图(前视、俯视、右侧视图)而言，其右侧视图位於前视图之左侧，俯视固则位于前视图之正下方。
二.、第三角投影法
1.凡将物体置於第三象限内，以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法，即称为第三角法。
亦称第三象限法。
2.第三角投影箱之展开方向，以观察者而言，为由远而近之方向翻转展开。
3．第三角法展开后之六个视固排列如下，以常用之三视图而言，其右侧视图位於前视图之右侧，而俯视图则位於前视图之正上方。
第一角投影法的三视图就是第一角视图
第三角投影法的三视图就是第三角视图
区别：主要是视图放置位置：
第一角视图：左视图放右边，右视图放左边，上视图放下面，依此类推
第三角视图：左视图放左边，右视图放右边，上视图放上面，依此类推。
三视图的画法
三视图的画法概述在工程设计和制图中，三视图是一种常用的表达方法，用于表示物体的三个主要视图：前视图、俯视图和侧视图。
通过绘制这些视图，人们可以更清晰地了解物体的外观、形状和尺寸，从而方便进行设计、制造和交流。
本文将介绍三视图的画法，包括绘制工具、绘制步骤以及一些注意事项。
绘制工具在进行三视图的绘制之前，需要准备一些绘制工具，常用的有：1.铅笔：用于绘制草图和标记尺寸。
2.直尺：用于绘制直线和测量长度。
3.色铅笔或钢笔：用于突出显示不同部分或收缩部分。
4.画图纸：用于绘制三视图。
在选择绘图纸时，可以根据物体的尺寸和绘图要求来确定纸张的大小。
一般来说，较小的物体可以使用A4纸，而较大的物体可能需要使用较大的纸张。
绘制步骤下面是绘制三视图的一般步骤：步骤1：确定主视图首先，根据物体的特点和要求，选择一个视图作为主视图。
主视图通常是物体的最有代表性的视图，可以显示物体的主要特征和尺寸。
在确定主视图时，应考虑到物体的形状和使用目的。
步骤2：绘制前视图在纸上选择一个适当的位置，开始绘制前视图。
首先，使用直尺和铅笔绘制出物体的基本轮廓。
然后，根据主视图的尺寸，标记出物体的各个尺寸，并用直尺连接相应的标记点，以获得准确的尺寸。
步骤3：绘制俯视图在纸上选择一个合适的位置，开始绘制俯视图。
与绘制前视图类似，首先要使用直尺和铅笔绘制出物体的基本轮廓，然后根据前视图的尺寸标记出物体的各个尺寸。
步骤4：绘制侧视图在纸上选择一个适当的位置，开始绘制侧视图。
侧视图通常位于前视图和俯视图的中间，显示物体的侧面特征。
也要使用直尺和铅笔绘制出物体的基本轮廓，并根据前视图和俯视图的尺寸标记出物体的各个尺寸。
步骤5：完善细节在绘制三个基本视图之后，可以进一步添加和完善细节。
可以使用彩铅笔或钢笔来突出显示一些重要细节，或者使用不同的线型来表示特殊部分。
此外，还可以在视图之间添加尺寸注释，以便更清楚地表示物体的尺寸关系。
注意事项在进行三视图的绘制时，需要注意以下几点：1.保持准确性：绘制时要仔细测量尺寸，并将其准确地标记在绘图上。
三视图画法-三视图得画法步骤.ppt
3、角度线
对30º、45º、60º等常见角度，可根据两直角边的比例关系， 定出两端点，然后连接两点即为所画的角度线。如画10º、15º等 角度线，可先画出30º角后，再等分求得，如图所示。
4、圆的画法
目测半径法：画圆时，先徒手作两条互相垂直的中心线，定出圆心， 再根据直径大小，用目测估计半径大小，在中心线上截得四点，然 后徒手将各点连接成圆。当所画的圆较大时，可过圆心多作几条不 同方向的直径线，在中心线和这些直径线上按目测定出若干点后， 再徒手连成圆，如图所示。
1.基本规则
⑴ 机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的 大小及绘图的准确度无关。
⑵ 图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时， 不需标注计量单位的代号或名称。如果要采用其他单位则必须注 明相应的计量单位的代号或名称。
⑶ 图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否则应 另加说明。
5、椭圆的画法
根据椭圆的长短轴，目测定出其端点位置，过四个端点画一 矩形，徒手作椭圆与此矩形相切，如图所示。
6、圆弧与圆角
利用与正方形、长方形、菱形相切的特点，先画出正方形、 长方形、菱形，再通过切点作内切圆角及椭圆，如图所示。
机械制图的基本规范
比例的定义： 指图形与实物相应要素的线性尺寸之比。
三视图的形成
从物体的上面往下 面看得到的视图 从物体的左面往右 面看得到到的视图
主视图 左视图
从物体的前面往后 面图方向
高平齐,
主视图
长
俯视图
长对正,
高
左视图
宽 宽相等.
主视图方向
画 一 个 物 体 的 三视图时,主视图 ,左视图,俯视图 所画的位置如图 所示。
基本体三视图的画法
圆柱的侧面投影，为一个矩形，反映圆柱的高和底面直径。
圆锥体三视图绘制实例
主视图
圆锥的正面投影，为 一个等腰三角形，反 映圆锥的高和底面直
径。
俯视图
圆锥的水平投影，为一个 圆和圆心到圆上一点的线 段，反映圆锥的底面直径
和锥度。
左视图
圆锥的侧面投影，为 一个等腰三角形，反 映圆锥的高和底面直
径。
绘制顶面轮廓线 使用实线绘制基本体的顶面轮廓线，注意线条的 粗细和比例。
标注尺寸和符号 在顶面轮廓线上标注必要的尺寸和符号，如中心 线、对称线、剖面线等。
PA R T. 0 3
基本体三视图绘制步骤
单击此处添加文本具体内容
确定主视图方向
主视图方向通常选择基本体的主 要平面或轴线平行于投影面。
选择反映基本体形状特征最明显的 方向作为主视图方向。
感谢您的观看
W AT C H I N G
THANKS FOR
绘制正视图
根据主视图方向，确定基本 体在投影面上的位置。 画出基本体的外形轮廓线， 注意线条的粗细和虚实。 标注基本体的尺寸，包括长、 宽、高等主要尺寸。
绘制侧视图
侧视图方向与正视图垂直，通常选择基本体的另一个主要平面或轴线平行于投影面。 画出基本体在侧视图上的外形轮廓线，同样注意线条的粗细和虚实。 标注基本体在侧视图上的尺寸，与正视图相对应。
绘制俯视图
01
俯视图方向垂直于正视图和侧视图所在的平面，即从上往下看。
02
画出基本体在俯视图上的外形轮廓线，注意线条的粗细和虚实。
03
标注基本体在俯视图上的尺寸，与正视图和侧视图相对应。同时，标注出 基本体的定位尺寸和定形尺寸。
PA R T. 0 4
工程制图三视图的画法
3、布置视图；
（2）分析截面的位置及形状
4、画三视图
（3）确定立体表面间的交线
s'
q'
r'
q"
C
s"
r
B
p r p
D
A
测绘安排:
□ 每人测两个木模； □ 按1:1作图,采用A3图幅; □ 注意观察模型上交线的形状、分析 其形成。
注意交线的形成及画法
布 图
h
左视图
m
俯视图
H (H-h-m)/3
L
四、画图举例
例1 画出右边组合体的三视图
1、形体分析、 选择视图 2、布置视图 3、画三视图
例2 画出右边轴承座的三视图
1、形体分析；
2、视图选择； 3、布置视图；
C B
4、画三视图
D
A
例2 画出右边切割体的三视图
1、线面分析；
2、视图选择；
（1）确定原基本立体的形状
复习：三视图的投影特性
投影对应规律：
（1）长对正（A）; （2）高平齐（B）; （3）宽相等（C）。
结构位置对应关系：
（1）主俯视图见左右; （2）主左视图分上下; （3）俯左视图列前后。
上
左 前
§4-3 三视图的画法
三视图的画法,各种符号的含义
三视图的画法，各种符号的含义能够正确反映物体长、宽、高尺寸的正投影工程图（主视图，俯视图，左视图三个基本视图）为三视图，这是工程界一种对物体几何形状约定俗成的抽象表达方式。
三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。
飞机三视图将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。
一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图（侧视图）——能反映物体的左面形状，还有其它三个视图不是很常用。
三视图就是主视图（正视图）、俯视图、左视图（侧视图）的总称。
特点一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
投影规则规则主俯长对正、主左高平齐、俯左宽相等即：主视图和俯视图的长要相等主视图和左视图的高要相等左视图和俯视图的宽要相等。
物体的投影在许多情况下，只用一个投影不加任何注解，是不能完整清晰地表达和确定形体的形状和结构的。
如图所示，三个形体在同一个方向的投影完全相同，但三个形体的空间结构却不相同。
可见只用一个方向的投影来表达形体形状是不行的。
一般必须将形体向几个方向投影，才能完整清晰地表达出形体的形状和结构。
一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
三投影面体系投影体系我们设立三个互相垂直的平面，叫做三投影面。
这三个平面将空间分为八个部分，每一部分叫做一个分角，分别称为Ⅰ 分角、Ⅱ 分角 (Ⅷ)分角，如图所示。
我们把这个体系叫三投影面体系，世界上有些国家规定将形体放在第一分角内进行投影。
三视图的画法,各种符号的含义
三视图的画法,各种符号的含义三视图的画法，各种符号的含义能够正确反映物体长、宽、高尺寸的正投影工程图(主视图，俯视图，左视图三个基本视图)为三视图，这是工程界一种对物体几何形状约定俗成的抽象表达方式。
三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。
飞机三视图将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。
一个物体有六个视图:从物体的前面向后面投射所得的视图称主视图(正视图)——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图(侧视图)——能反映物体的左面形状，还有其它三个视图不是很常用。
三视图就是主视图(正视图)、俯视图、左视图(侧视图)的总称。
特点一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
投影规则规则主俯长对正、主左高平齐、俯左宽相等即:of thiourea, and diluted to 100mL and mix. 31.5 trivalent arsenic (As3+) standard liquid weigh accurately arsenic trioxide 0.1320g, plus 100g/L 1mL and a small amount of potassium hydroxide sub-boilingdistilled water dissolve into 100mL the bottle volume. This standard solution contains trivalent arsenic (As3+) 1mg/mL. Water level when using diluted to standard concentration for arsenic trivalent (As3+) 1 μg. Refrigerator use 7 days. 32 glass apparatus 15% nitrate soaked before using 24h. 32.1 atomic fluorescence spectrometer. 32.2, thermostatic water bath. 33 33.1 sample analysis steps deal with the body: learn from crushing 80 mesh sieve-like 2.50g (sample weight according to the content of the sample, as appropriate, increase or decrease) in 25mL graduated test tube. Add hydrochloric acid (1+1) solution 20mL, mixing, or 5.00g weigh fresh sample (sample should be homogenized into) in 25mL scale in a test tube, add 5mL hydrochloric acid and hydrochloric acid (1+1) solution diluted to scales, mixing。
三视图画法
装配图组成元素和表达要求
01
组成元素：装配图主要包括零件、连接件、紧固件等，以 及相关的尺寸、公差、技术要求等标注。
02
表达要求：装配图的表达要求如下
03
清晰表达各零件之间的相对位置和连接关系。
04
标注必要的尺寸，如配合尺寸、安装尺寸等。
05
注明公差、配合性质、表面粗糙度等技术要求。
对于复杂的物体，可以使用辅助线、剖面图等辅助手段来检查视图的正确性。
如果发现错误或遗漏部分，应及时进行修正，以确保三视图的准确性和完整性。
04
常见几何体三视图画法举例
长方体、正方体等规则几何体
01
02
03
观察方向
选择正面、侧面和上面三 个方向作为观察面。
轮廓线绘制
根据几何体的形状和大小 ，在三个观察面上分别绘 制出对应的轮廓线。
三视图画法
汇报人：XX 2024-01-23
contents
目录
• 三视图基本概念与原理 • 正投影法与三视图形成 • 绘制三视图方法与步骤 • 常见几何体三视图画法举例 • 组合体三视图画法探讨 • 复杂零件或装配图三视图画法
01
三视图基本概念与原理
三视图定义及作用
定义
三视图是主视图、俯视图、左视 图的总称，分别是从物体正面、 上面和侧面投影得到的视图。
隐藏线处理
判断轮廓线之间的遮挡关 系，用虚线表示被遮挡的 部分。
圆柱、圆锥等旋转体
观察方向
隐藏线处理
同样选择正面、侧面和上面三个方向 作为观察面。
根据旋转体的形状和观察角度，判断 并处理被遮挡的轮廓线。
轮廓线绘制
第三章 三视图的画法
三视图：主视、俯视、左视
三视图的特点：长对正、高平齐、宽相等 实例六
要点：
设定绘图的界限A4（297X420）
用缩放命令，缩放整个区域
设定图层 构建主、俯、左三视图的框架 (xline)构造线的画法
实例七
三视图的绘制（二）
绘图界限设为210X148 由两个视图生成第三个视图
实例八 图层、线型、颜色的设置与修改
利 用 窗 口 进 行 对 象 修 改
环 形 阵 列 、 矩 行 阵 列
阵 列 命 令 的 使 用
图 层 、 线 型 、 颜 色 的 修 改
本 实 例 知 识 点
实例九 剖视图的绘制第三章来自课后练习抄画下列图形，然后根据两视图，补全第三视图
三视图投影性质及画法
(一) 回转体的形成方法
名称 圆 锥 体
圆柱体
圆球体
圆环体
回 转 面 形 成
直母线绕和 它相交的轴线回 转而成圆锥面
O S
直母线绕和 它平行的轴线回 转而成圆柱面
O
A
圆母线绕以 它的直径为轴线 回转而成圆球面
O
圆母线绕和 它的共面但不过 圆心的轴线回转 而成圆环面
O
方
法
和
简
图
A
O
A1 O
O
O
形体 由圆锥面和一个圆 由圆柱面和两个圆 由圆球面围成的 由圆环面围成的
o'
o”
o
以底面对称中心作为坐标原点
二、平面立体及其表面上的点和线
(三) 平面立体的画法
棱线的可见投影画成粗实线，棱线的不可见投影画成细虚线。
注意：
s'
s”
1.所有投影的边缘轮 廓线都是可见的，要用粗 实线画出。
a'
1' c' 2'
2.边缘轮廓线内直线
c
b' s
的可见性，要利用交叉两
1(2)
直线上的重影点来判断。 a
各点投影符合 三面投影特性
俯视图：从上向下做正投射得到的图形。 左视图：从左向右做正投射得到的图形。
§7-1 立体及其表面上的点和线
一、立体的三视图及其投影规律
(一) 三棱锥的三视图
Z
V
s'
s”
a' b'
c'
a”
X
O (c”)
a
sc
b
b” Y
投影过程： (1)建立坐标系; (2)作正投影; (3)投影面展开;
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
先布局定作图基准，从俯视图 开始画起，后画主、左视图。
请同学 自己做
先布局定作图基准，从俯视图 开始画起，后画主、左视图。
Φ Φ
三通水管
图2
图1
如果要做一个水管的三叉接头，工人事先
看到的不是图1，而是图2，然后根据这三
个图形制造出水管接头.
练习: 根据三视图想 像物体的形状。
圆柱
圆台
手电筒 从左向右看
简单组合体的三视图
例3：画出下面几何体的三视图。
简单组合体的三视图
正视图
侧视图
俯视图 注意：不可见的轮廓线，用虚线画出。
简单组合体的三视图
简单组合体的三视图
正视图
侧视图
俯视图
四棱锥
体验三视 图的作法
圆台
俯
左
圆台
体验三视 图的作法
六棱柱
俯
左
六棱柱
练一练： 画出左图 的三视图
请同学 自己做
长对正,
高
侧视图
宽 宽相等.
正视图方向
画 一 个 物 体 的 三视图时,正视图 ,侧视图,俯视图 所画的位置如图 所示,且要符合如 下原则:
俯视图方向
三视图的作图步骤
侧视图方向
1.确定正视图方向
2.布置视图
3.先画出能反映物体真实形状 的一个视图(一般为正视图）
正视图方向
4.运用长对正、高平齐1、原宽相等 则画出其它视图
主讲:刘玲珑
从上面看到的图
从左边看到的图
三视图：我们从不同的 方向观察同一物体时， 可能看到不同的图形。 其中，把从正面看到的 图叫做正视图，从左面 看到的图叫做侧视图， 从上面看到的图叫做俯 视图。三者统称三视图。
从正面看到的图
正视图 侧视图 俯视图
俯视图方向
侧视图方向
高平齐,
正视图
长
俯视图
正视图
圆柱,圆锥三视图
侧视图
正视图
侧视图
·
俯视图
俯视图
老师提示:画锥体的三视图要注意！
正视图
球的三视图
侧视图
俯视图
老师提示:画三视图要认真准确
何 体 的
画 出 下
练 习
三列一
视基：
图本
几
长方体
圆台
六棱锥
正视图
侧视图
长方体
俯视图
长方体
正视图
侧视图
圆台
俯视图
圆台
六棱锥的三视图
六棱锥 小结：若相邻的两平面的相 交，表面的交线是它们的分 界线，在三视图中，分界线 和可见轮廓线都用实线画出。
圆柱
正六棱柱
螺丝杆
从左向右看
圆柱
四棱柱
螺丝杆
从左向右看
圆柱
半圆球
螺丝钉
从左向右看
圆柱
圆台
圆柱
热水瓶
从上向下看
N
S
前后看 左右看
从上向下看
马蹄形磁铁
例2. 图中几何体的主视图是（ ）
例3. 将图所示的一个直角三角形ABC（∠C＝ 90°）绕斜边AB旋转一周，所得到的几何体的 正视图是下面四个图形中的_____________（只 填序号）
5.检查
正视图 侧视图
要求：俯视图安排在正视图的正下方，
侧视图安排在正视图的正右方。
俯视图
下面各图中物体形状分另可以看成什么样的几何体?
圆柱
圆锥
球
从正面,侧面,上面看这些几何体,它们的形状各是 什么样的?
正面看:长方体 等腰三角形
圆
侧面看:长方体 等腰三角形
圆
上面看: 圆
圆
圆
你能画出各物体的三视图吗?
例4. 图5是由一些相同的小正方体构 成的几何体的三视图。这些相同的小 正方体的个数是（ ）
A.4个 C. 6个
B. 5个 D. 7个
例6. 一个画家有14个边长为1m的正 方体，他在地面上把它们摆成如图8 所示的形式，然后他把露出的表面都 涂上颜色，那么被涂上颜色的总面积 为（ ）
A. 19m2 C. 33m2
ቤተ መጻሕፍቲ ባይዱB. 21m2 D. 34m2
例7. 图10是一块带有圆形空洞和方形 空洞的小木板，则下列物体中既可以堵 住圆形空洞，又可以堵住方形空洞的是 （）
2 3
5
2
4
D A
B
C
小结
三视图 正视图——从正面看到的图 侧视图——从左面看到的图 俯视图——从上面看到的图 画物体的三视图时,要符合如下原则: 位置：正视图 侧视图
