威胜电表通讯规约
威胜DSSD331产品说明书
1 综合介绍1.1 概述DSSD331/DTSD341型(配置号为MB3V7.4)三相电子式多功能电能表是威胜集团研制生产的新一代智能型高科技电能计量产品,符合GB/T1721五、GB/T1788二、GB/T17883 和DL/T614 等电能表有关标准,采用DL/T645通信规约(有扩展)。
1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实不时钟、数据接口设备和人机接口设备组成。
集成计量芯片未来自电压分压,电流互感器的模拟信号转换为数字信号,并对其进行数字积分运算,从而精准地取得有功电量和无功电量,微控制器依据相应费率和需量等要求对数据进行处置。
其结果保留在数据存储器中,并随时向外部接口提供信息和进行数据互换,其原理框图如图1所示。
图1:工作原理简述(以三相四线表为例)1.3 技术参数1.3.1 主要技术参数1.3.4 继电器输出若是选择了负荷控制功能,将配置“报警”及“跳闸”继电器,“报警”及“跳闸”辅助端子为继电器的常开触点。
继电器的开关能力:纯阻性负载的情况下,220V AC ,130mA 1.3.6 外形和布局铅封螺钉锁条有功指示灯下面板下透镜上盒带端子的端子排开盖检测按钮光通信口铁芯无功指示灯远红外指示灯报警指示灯上透镜上面板液晶显示屏底盒端盖铅封按钮按钮电池门按钮按钮铅封螺钉1.3.7 安装尺寸1.3.8 主端子接线图注:辅助电源为可选功能,具体接线以表计端盖上接线图为准。
2 仪表主要功能2.1 电量分时计量本仪表有两种配置:TH及TF型(由模式字1的b6设置)。
TH型为两边向电能表,它可以计量正、反向有功,4象限无功和A、B、C各元件有功、无功电量。
TF型为单方向电能表,它可以计量正向有功,4象限无功和A、B、C各元件有功、无功电量,反向有功计量精度不作保证,仅供参考。
TH型和TF型电能表都能计量2种组合的无功电量,2种组合的无功电量可由4个象限的无功电量任意组合(通过无功组合模式字设置)。
威胜DTSY341-MD3电能表说明书
两种组合的无功需量可由四个象限的无功需量进行选择性组合,通过修改无功组合方式1、2特征字进行设置。组合无功最大需量的计算方法是在参与组合运算的最大需量中选择需量值最大的作为组合无功最大需量。例如,无功组合1特征字的值为05H,代表组合无功1=第1象限无功+第2象限无功。假设在一个需量周期第1象限的无功最大需量为1kvar,第2象限的无功最大需量为2kvar,则组合无功1在同一需量周期内的最大需量值为2kvar。
视在功率:本表单相电路的视在功率是单相的有功功率平方和无功功率平方相加后再开方所得,合相的视在功率是合相有功功率和合相无功功率平方后相加再开方所得,即矢量和模式。测量最小分辨率0.000001,测量误差(引用误差)不超过±1%。单位kVA。显示时默认4位小数,但是可以通过修改功率显示小数位数参数设置功率显示小数位数为2、3或4位,设置方法参见《DL/T 645-2007多功能电能表通信协议》相关标准。
项目
液晶上显示内容
含义说明
电能
数据显示行,显示各种记录数据。显示电能数据时,若小数位数为2,将显示6位整数、2位小数;小数位数为3时,将显示5位整数、3位小数。每屏显示1个时段的电能
四象限
Ⅰ
II
指示电表工作在第几象限。如图所示分别为电表工作在I、Ⅱ、Ⅲ、Ⅳ象限
Ⅲ
IV
无功组合方式(注)
Ⅰ、II
Ⅰ、IV
1
外形尺寸
长×宽×厚=290mm×170mm×85mm
1
图2:外形布局图
注:该表计载波模块为可选功能,在结构上亦为可取消,表计具体外形以实物为准,此处只做参考。
威胜DTZ341使用说明书
1 综合介绍1.1 概述DSZ331/DTZ341/DSSD331/DTSD341(配置号为MB3V8.5)三相智能电能表/三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品,符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等电能表有关标准,采用DL/T645-2007通信规约(有扩展)。
1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。
集成计量芯片将来自电压分压,电流互感器的模拟信号转换为数字信号,并对其进行数字积分运算,从而精确地获得有功电能和无功电能,微控制器依据相应费率和需量等要求对数据进行处理。
其结果保存在数据存储器中,并随时向外部接口提供信息和进行数据交换,其原理框图如图1所示。
图1:工作原理简述(以三相四线表为例)1.3 技术参数1.3.2 日历时钟(DS3231SN温补时钟)1.3.3 光耦脉冲输出1.3.4 继电器输出本仪表可以选配“报警”继电器。
“报警”辅助端子为继电器的常开触点。
继电器规格为:直流30V/5A或110V/0.3A,交流250V/5A。
1.3.5 其它数据1.3.6 外形和布局(面板参数以实物为准)液晶显示屏按键1#上盖铅封螺钉按键3#底盒端盖铅封螺钉电池盖上面板指示灯端盖上 盒下透镜按键2#图2:外形布局图1.3.7 安装尺寸图3:安装尺寸图1.3.8 主端子接线图图4:接线图注:辅助电源以仪表端盖上接线图为准。
2 仪表主要功能2.1电能计量功能本仪表具有A、B、C各元件和合元的正向有功能、反向有功、四个象限无功这六类基本电能的计量功能,以及组合有功、组合无功1、组合无功2这三类组合电能的计算功能。
组合有功电能可由正反向有功电能进行选择性加减组合,通过修改有功组合方式特征字进行设置。

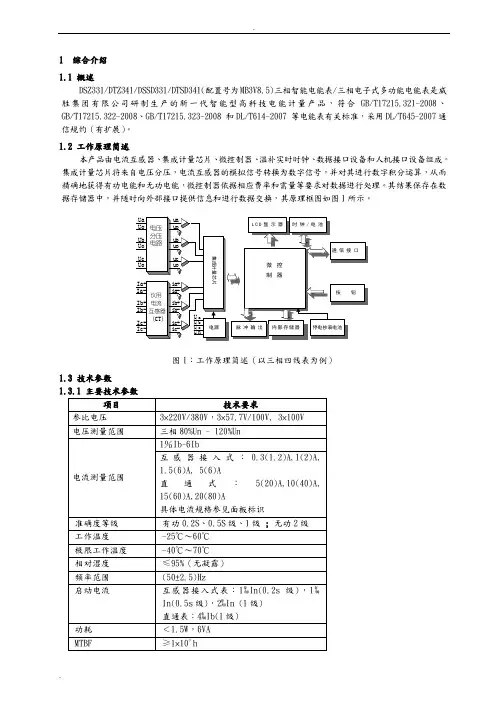

威胜DTZ341使用说明书
1 综合介绍1.1 概述DSZ331/DTZ341/DSSD331/DTSD341(配置号为MB3V8.5)三相智能电能表/三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品,符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等电能表有关标准,采用DL/T645-2007通信规约(有扩展)。
1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。
集成计量芯片将来自电压分压,电流互感器的模拟信号转换为数字信号,并对其进行数字积分运算,从而精确地获得有功电能和无功电能,微控制器依据相应费率和需量等要求对数据进行处理。
其结果保存在数据存储器中,并随时向外部接口提供信息和进行数据交换,其原理框图如图1所示。
图1:工作原理简述(以三相四线表为例)1.3 技术参数1.3.4 继电器输出本仪表可以选配“报警”继电器。
“报警”辅助端子为继电器的常开触点。
继电器规格为:直流30V/5A或110V/0.3A,交流250V/5A。
1.3.6 外形和布局(面板参数以实物为准)液晶显示屏按键1#上盖铅封螺钉按键3#底盒端盖铅封螺钉电池盖上面板指示灯端盖上 盒下透镜按键2#图2:外形布局图1.3.7 安装尺寸图3:安装尺寸图1.3.8 主端子接线图图4:接线图注:辅助电源以仪表端盖上接线图为准。
2 仪表主要功能2.1电能计量功能本仪表具有A、B、C各元件和合元的正向有功能、反向有功、四个象限无功这六类基本电能的计量功能,以及组合有功、组合无功1、组合无功2这三类组合电能的计算功能。
组合有功电能可由正反向有功电能进行选择性加减组合,通过修改有功组合方式特征字进行设置。
设置方法参见《DL/T 645-2007多功能电能表通讯协议》相关约定。
两种组合的无功电能可由四个象限的无功电能进行选择性加减组合,通过修改无功组合方式1、2特征字进行设置。

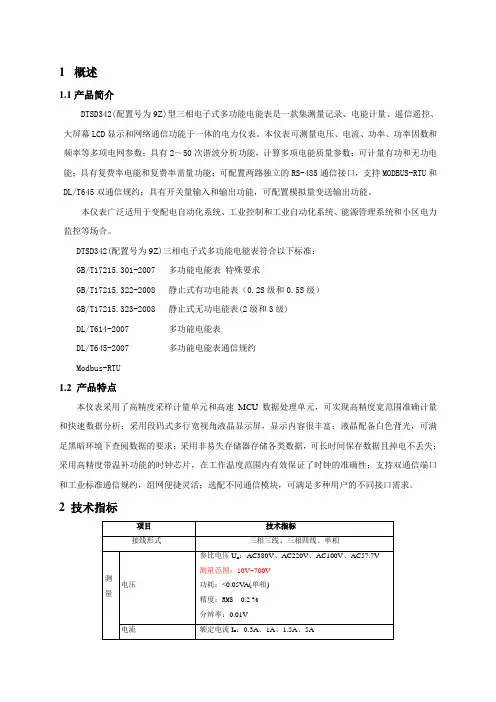

威胜DTSD342-9Z三相电子式多功能仪表
1概述1.1产品简介DTSD342(配置号为9Z)型三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、大屏幕LCD显示和网络通信功能于一体的电力仪表。
本仪表可测量电压、电流、功率、功率因数和频率等多项电网参数;具有2~50次谐波分析功能,计算多项电能质量参数;可计量有功和无功电能;具有复费率电能和复费率需量功能;可配置两路独立的RS-485通信接口,支持MODBUS-RTU和DL/T645双通信规约;具有开关量输入和输出功能,可配置模拟量变送输出功能。
本仪表广泛适用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和小区电力监控等场合。
DTSD342(配置号为9Z)三相电子式多功能电能表符合以下标准:GB/T17215.301-2007 多功能电能表特殊要求GB/T17215.322-2008 静止式有功电能表(0.2S级和0.5S级)GB/T17215.323-2008 静止式无功电能表(2级和3级)DL/T614-2007 多功能电能表DL/T645-2007 多功能电能表通信规约Modbus-RTU1.2产品特点本仪表采用了高精度采样计量单元和高速MCU数据处理单元,可实现高精度宽范围准确计量和快速数据分析;采用段码式多行宽视角液晶显示屏,显示内容很丰富;液晶配备白色背光,可满足黑暗环境下查阅数据的要求;采用非易失存储器存储各类数据,可长时间保存数据且掉电不丢失;采用高精度带温补功能的时钟芯片,在工作温度范围内有效保证了时钟的准确性;支持双通信端口和工业标准通信规约,组网便捷灵活;选配不同通信模块,可满足多种用户的不同接口需求。
2 技术指标3 功能介绍3.1参数测量功能本仪表具有丰富的测量功能,可测量的电网参数和指标如下: (1)各相电压值及平均电压值。
(2)各线电压值及平均线电压值。
(3)各相电流值、平均电流值以及零线电流值。
(4)总和各分相有功功率、无功功率、视在功率。

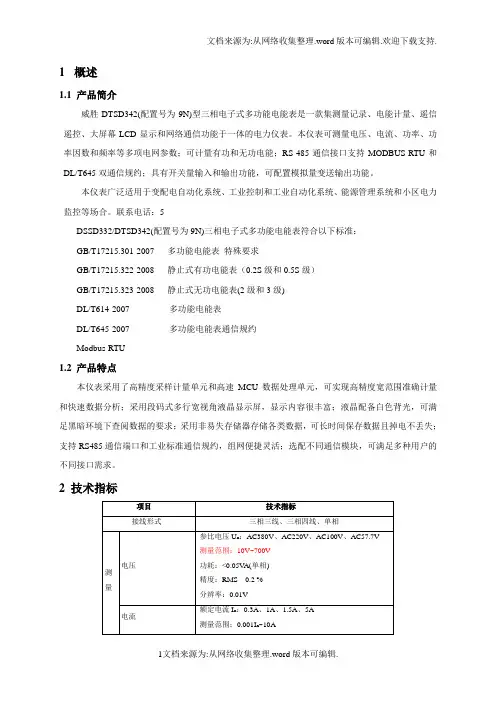

DTSD342-9N说明书
1概述1.1 产品简介威胜DTSD342(配置号为9N)型三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、大屏幕LCD显示和网络通信功能于一体的电力仪表。
本仪表可测量电压、电流、功率、功率因数和频率等多项电网参数;可计量有功和无功电能;RS-485通信接口支持MODBUS-RTU和DL/T645双通信规约;具有开关量输入和输出功能,可配置模拟量变送输出功能。
本仪表广泛适用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和小区电力监控等场合。
联系电话:5DSSD332/DTSD342(配置号为9N)三相电子式多功能电能表符合以下标准:GB/T17215.301-2007 多功能电能表特殊要求GB/T17215.322-2008 静止式有功电能表(0.2S级和0.5S级)GB/T17215.323-2008 静止式无功电能表(2级和3级)DL/T614-2007 多功能电能表DL/T645-2007 多功能电能表通信规约Modbus-RTU1.2 产品特点本仪表采用了高精度采样计量单元和高速MCU数据处理单元,可实现高精度宽范围准确计量和快速数据分析;采用段码式多行宽视角液晶显示屏,显示内容很丰富;液晶配备白色背光,可满足黑暗环境下查阅数据的要求;采用非易失存储器存储各类数据,可长时间保存数据且掉电不丢失;支持RS485通信端口和工业标准通信规约,组网便捷灵活;选配不同通信模块,可满足多种用户的不同接口需求。
2 技术指标3 功能介绍3.1参数测量功能本仪表具有丰富的测量功能,可测量的电网参数和指标如下:(1)各相电压值及平均电压值。
(2)各线电压值及平均线电压值。
(3)各相电流值、平均电流值以及零线电流值。
(4)总和各分相有功功率、无功功率、视在功率。
(5)各分相电压和电流的相角值。
(6)总和各分相的功率因数值。
(7)电网频率,测量范围为45~65Hz。
3.2 电能计量功能本仪表能计量多类电能量数据:(1)组合有功和正反向有功电能。
威胜电度表通信规约
---------------------------------------------------------------最新资料推荐------------------------------------------------------威胜电度表通信规约全电子式多功能三相交流电能表数据通信协议(V1.0/V2.0/V2.1/ V3.0/V4.0/ V4.1)(适用于RS-485/RS-232)1/ 45(威胜集团)湖南威胜电子有限公司CO.,HUNAN WEISHENG ELECTRONICS CO.,LTD. WEISHENG GROUP CORP.二零零零年六月---------------------------------------------------------------最新资料推荐------------------------------------------------------ 随着威胜全电子式多功能三相交流电能表在国内的广泛使用,以及当前各地建设现代化用电管理系统的迫切要求,越来越多的用户和厂家在充分肯定威胜电表高精度、高可靠性和功能完善的同时,也对电表的数据通信接口提出了一些建议和要求。
为进一步完善威胜全电子式多功能三相交流电能表数据通信接口的技术要求,提高电表数据通信接口的可靠性和通信效率,增加通过通信接口可进行上/下装数据内容,本公司在兼容原通信协议(技术要求)的基础上,特对通信协议(技术要求)进行了系统补充和完善。
本协议以电力负荷管理终端与电表进行数据通信为例进行说明,但不限于此。
本协议是所有通信内容的全集,当用户在具体使用本协议时,请仔细确认电表的通信软件版本、功能、型号等有关说明,以确定实际适用的子集。
本协议所有版本向上兼容,高版本协议内容包含低版本协议内容。
协议按《标志字节》升序排序。
协议按《协议按标志字节》升序排序。
本协议于 1997 年 1 月制定含 V1.0、 V2.0、 V3.0 的通信协议,并根据我公司通信型电子式电能表的发展,于 1998 年 11 月制定V4.0 通信协议,于 1999 年 1 月制定 V4.1 通信协议,于 2000 年3/ 4505 月制定 V2.1 通信协议。
威胜使用说明书(9D表)
拟 制:吕斌2005-07-20 图 号:OKRW2.702.277DSS 审 核: 1 概述 1.1 标准DL/T 614-1997 《多功能电能表》GB/T 17883-1999《0.2S 级和0.5S 级静止式交流有功电能表》 GB/T 17882-1999《2级和3级静止式交流无功电能表》 DL/T 645-1997 《多功能电能表通信规约》(威胜公司对此协议有扩展) GB/T 15543-1995《电能质量 三相电压允许不平衡度》 1.2 工作原理DSSD331/DTSD341 -9D 型0.2S 级电能表采用当今世界流行的高档电能表设计方案:DSP +管理MCU ,将DSP 高速数字信号处理功能和高档MCU 完善的管理功能结合。
其基本工作原理如下:16位A/D 转换器和DSP 高速数据处理器对各相电流、电压进行采样。
通过相应的数学计算,由DSP 部分完成对电参量测量、电能累计及电能计算等工作。
计算数据通过高速通信接口与管理MCU 进行数据交换;管理部分采用一款16位MCU ,主要完成显示、数据统计、存储、通信、电表功能选择以及初始化数据设定等工作。
其整表硬件原理框图如图1所示。
1.3 DSSD331/ DTSD341 –9D 型表面板说明电表面板说明详见图2所示。
图2 DSSD331/ DTSD341 –9D型表面板布置图 1 DSSD331/DTSD341 –9D 原理框图1.4 技术参数1.4.11.4.21.4.3脉冲输出参数1.4.4拟制:吕斌2005-07-20 图号:OKRW2.702.277DSS 审核:拟 制:吕斌2005-07-20 图 号:OKRW2.702.277DSS 审 核: 2术语2.1 需量周期(Demand interval ) 测量平均功率的连续相等的时间间隔。
2.2 最大需量(Maximum demand )在指定的时间区间内,需量周期中测得的需量最大值。
威胜电度表通信规约
全电子式多功能三相交流电能表数据通信协议(V1.0/V2.0/V2.1/ V3.0/V4.0/ V4.1)(适用于RS-485/RS-232)(威胜集团)湖南威胜电子有限公司HUNAN WEISHENG ELECTRONICS CO.,LTD.WEISHENG GROUP CORP.二零零零年六月随着威胜全电子式多功能三相交流电能表在国内的广泛使用,以及当前各地建设现代化用电管理系统的迫切要求,越来越多的用户和厂家在充分肯定威胜电表高精度、高可靠性和功能完善的同时,也对电表的数据通信接口提出了一些建议和要求。
为进一步完善威胜全电子式多功能三相交流电能表数据通信接口的技术要求,提高电表数据通信接口的可靠性和通信效率,增加通过通信接口可进行上/下装数据内容,本公司在兼容原通信协议(技术要求)的基础上,特对通信协议(技术要求)进行了系统补充和完善。
本协议以电力负荷管理终端与电表进行数据通信为例进行说明,但不限于此。
本协议是所有通信内容的全集,当用户在具体使用本协议时,请仔细确认电表的通信软件版本、功能、型号等有关说明,以确定实际适用的子集。
本协议所有版本向上兼容,高版本协议内容包含低版本协议内容。
协议按《标志字节》升序排序。
本协议于1997年1月制定含V1.0、 V2.0、 V3.0的通信协议,并根据我公司通信型电子式电能表的发展,于1998年11月制定V4.0通信协议,于1999年1月制定V4.1通信协议,于2000年05月制定V2.1通信协议。
V1.0版协议为基本内容,并且参数设置命令无密码保护。
V2.0版协议在V1.0的内容上增加标有“V20☆”符号的内容,分参数设置命令有密码保护和无密码保护两大类。
V2.1版协议在V2.0版协议基础上增加标注“V21◆”符号的内容,为DTSD341-3型表威胜协议。
主要在V2.0版协议基础上增加负荷曲线数据的抄读命令及瞬时量数据的查询命令,并在V2.0协议基础上增加了V3.0协议的部分内容。
DSSD331-MB3电能表说明书
威胜集团DSSD331-MB3说明书尊敬的客户:首先感您购买和使用本公司产品。
威胜集团是一个专门开发、生产和销售电能计量仪表的专业企业,本公司产品质量保证体系于1996年通过挪威船级社ISO9001认证。
业务咨询:051 综合介绍1.1 概述DSSD331/DTSD341(配置号MB3)型三相电子式多功能电能表是威胜集团研制生产的新一代智能型高科技电能计量产品,符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等电能表有关标准,采用DL/T645-1997(可扩展到DL/T645-2007)通信规约。
1.2 工作原理简述DSSD331-MB3由电流互感器、集成计量芯片、微处理器、温补实时时钟、数据接口设备和人机接口设备组成。
集成计量芯片将来自电压分压,电流互感器的模拟信号转换为数字信号,并对其进行数字积分运算,从而精确地获得有功电量和无功电量,微处理器依据相应费率和需量等要求对数据进行处理。
其结果保存在数据存储器中,并随时向外部接口提供信息和进行数据交换,其原理框图如图1所示。
图1:工作原理简述(以三相四线表为例)1.3 技术参数1.3.1 主要技术参数1.3.2日历时钟 (DS3231SN 温补时钟)时钟误差 ≤0.5 s/d (0℃~+40℃时:±2ppm;-40℃~+85℃时:±3.5ppm )时钟频率 1Hz 电池寿命10年 电池连续工作时间 ≥5年1.3.3 光耦脉冲输出脉冲输出常数出厂设置以表计面板标识为准。
对1.5(6)A 的电表,通常设为:3×220V/ 380V 的低压表:有功:6400imp/kW·h 无功:6400imp/kvar·h3×57.7V/100V, 3×100V 的高压表: 有功:20000imp/kW·h无功:20000imp/kvar·h 脉冲输出宽度 (65±5)ms 最大容许通过电流 10mA (DC ) 工作电压 5V ~24V (DC )1.3.4 继电器输出如果选择了负荷报警功能,将配置“报警”继电器,“报警辅助端子为继电器的常开触点。
威胜电度表通信规约
全电子式多功能三相交流电能表数据通信协议(V1.0/V2.0/V2.1/ V3.0/V4.0/ V4.1)(适用于RS-485/RS-232)(威胜集团)湖南威胜电子有限公司HUNAN WEISHENG ELECTRONICS CO.,LTD.WEISHENG GROUP CORP.二零零零年六月随着威胜全电子式多功能三相交流电能表在国内的广泛使用,以及当前各地建设现代化用电管理系统的迫切要求,越来越多的用户和厂家在充分肯定威胜电表高精度、高可靠性和功能完善的同时,也对电表的数据通信接口提出了一些建议和要求。
为进一步完善威胜全电子式多功能三相交流电能表数据通信接口的技术要求,提高电表数据通信接口的可靠性和通信效率,增加通过通信接口可进行上/下装数据内容,本公司在兼容原通信协议(技术要求)的基础上,特对通信协议(技术要求)进行了系统补充和完善。
本协议以电力负荷管理终端与电表进行数据通信为例进行说明,但不限于此。
本协议是所有通信内容的全集,当用户在具体使用本协议时,请仔细确认电表的通信软件版本、功能、型号等有关说明,以确定实际适用的子集。
本协议所有版本向上兼容,高版本协议内容包含低版本协议内容。
协议按《标志字节》升序排序。
本协议于1997年1月制定含V1.0、 V2.0、 V3.0的通信协议,并根据我公司通信型电子式电能表的发展,于1998年11月制定V4.0通信协议,于1999年1月制定V4.1通信协议,于2000年05月制定V2.1通信协议。
V1.0版协议为基本内容,并且参数设置命令无密码保护。
V2.0版协议在V1.0的内容上增加标有“V20☆”符号的内容,分参数设置命令有密码保护和无密码保护两大类。
V2.1版协议在V2.0版协议基础上增加标注“V21◆”符号的内容,为DTSD341-3型表威胜协议。
主要在V2.0版协议基础上增加负荷曲线数据的抄读命令及瞬时量数据的查询命令,并在V2.0协议基础上增加了V3.0协议的部分内容。
威胜集团 DSSD332 DTSD342-1R 型 三相电子式多功能电能表 说明书
2
五、操作与显示
1.液晶全屏及显示说明
威胜集团有限公司
图 5.1 液晶全屏介绍
2.按键翻屏显示说明
2.1 按键翻屏显示模式下按键功能介绍
按键标识符
▲
▼
按键功能 ①按“▲”或“▼”可由循显状 循显状态下锁屏(闪烁)显
态切换到按显状态。
示或解锁显示(循显)
②“▲”由当前屏翻到上一屏; “▼”由当前屏翻到下一屏。
密级和密码输入不正
确,则出现错误提示“FAIL”。这时按“ ”键可重新输入密码,按“ ”键退出,
回到循显状态(若连续错误达到设定次数,则仪表参数设置功能会闭锁一段时间(时
长可预先设定)。若密码认证通过,则可以进入第一级菜单。图中为“485”菜单下
的读写项:可设置 RS485 通信口的波特率和通信地址。
仪表的 RS485 通信口要求使用屏蔽双绞线连接,布线时要考虑整个网络的布局: 如通信线缆的长度、走向、上位机的位置、网络末端的匹配电阻、通信转换器、网 络可扩展性、网络覆盖范围、环境的电磁干扰情况等因素,都要综合考虑。 注: ① 在布线工程上要严格按要求施工; ② 对于暂时不需要通信的仪表都要将他们连接到 RS-485 网络上,以便于诊断和测
1200 米。 以下为通信规约说明: 1 MODBUS RTU 协议: 1.1、协议概述 (1) 协议类型
本协议为 MODBUS RTU 协议,适用于嵌入式电能表的实时通信。本协议旨在规 定终端设备(从站)与总线接口单元(主站)之间的数据交换以 MODBUS 的 RTU(Remote Terminal Unit)模式实现。协议采用异步主从半双工方式通信,通信由主站发起, 从站在接收到主站请求后作出相应的应答。通信响应时间<0.2 秒。 (2) 物理层
威胜电度表通信规约
全电子式多功能三相交流电能表数据通信协议(V1.0/V2.0/V2.1/ V3.0/V4.0/ V4.1)(适用于RS-485/RS-232)(威胜集团)湖南威胜电子有限公司HUNAN WEISHENG ELECTRONICS CO.,LTD.WEISHENG GROUP CORP.二零零零年六月随着威胜全电子式多功能三相交流电能表在国内的广泛使用,以及当前各地建设现代化用电管理系统的迫切要求,越来越多的用户和厂家在充分肯定威胜电表高精度、高可靠性和功能完善的同时,也对电表的数据通信接口提出了一些建议和要求。
为进一步完善威胜全电子式多功能三相交流电能表数据通信接口的技术要求,提高电表数据通信接口的可靠性和通信效率,增加通过通信接口可进行上/下装数据内容,本公司在兼容原通信协议(技术要求)的基础上,特对通信协议(技术要求)进行了系统补充和完善。
本协议以电力负荷管理终端与电表进行数据通信为例进行说明,但不限于此。
本协议是所有通信内容的全集,当用户在具体使用本协议时,请仔细确认电表的通信软件版本、功能、型号等有关说明,以确定实际适用的子集。
本协议所有版本向上兼容,高版本协议内容包含低版本协议内容。
协议按《标志字节》升序排序。
本协议于1997年1月制定含V1.0、V2.0、V3.0的通信协议,并根据我公司通信型电子式电能表的发展,于1998年11月制定V4.0通信协议,于1999年1月制定V4.1通信协议,于2000年05月制定V2.1通信协议。
V1.0版协议为基本内容,并且参数设置命令无密码保护。
V2.0版协议在V1.0的内容上增加标有“V20☆”符号的内容,分参数设置命令有密码保护和无密码保护两大类。
V2.1版协议在V2.0版协议基础上增加标注“V21◆”符号的内容,为DTSD341-3型表威胜协议。
主要在V2.0版协议基础上增加负荷曲线数据的抄读命令及瞬时量数据的查询命令,并在V2.0协议基础上增加了V3.0协议的部分内容。
威胜仪表集团表计645规约和威胜规约应用说明(20)
表计通讯规约及其应用简介(内部培训资料)前言:本文件是为2007年春节后培训引导大家初步对威胜公司的所属产品所使用的一些通讯协议,有初步的了解所编制的一个简单的培训文件 一、什么是通讯协议通讯协议是通讯设备的发、收双方事先约定的共同遵守则的规则。
主要规定:①.通讯方式; ②.通讯接口; ③.字符格式; ④通讯速率 ;⑤.差错控制;⑥.帧格式。
1、电子式多功能电能表与外界的通讯方式大都采用串行异步半双工的通讯方式.2、通讯接口主要有RS-232-C,RS-485和直接光学接口三种.3、字符格式如(图1)。
起始与停止位是功能码。
奇偶校验位判断是否存在传输错误,叫差错控制码。
D0 D1 D2 D3 D4 D5 D6 D7为数据码,是传送的主体。
其D0~D7为0、1两种状态。
连续8个0/1,如10001111在不同的码制中代表不同的含义。
在16进制中代表4F 。
在ASCIIC 码中,0001111代表英文字母“0”;一般在数码后加B 代表二进制,加H 代表16进制、ASCII 码后不加后缀。
图14、通讯方式电度表上提供了两种通信接口方式,即:RS-485接口和RS-232接口,两种方式要在订货时选择一种。
当为RS-232方式时,通信设备的三根通信线应按表1所示接入电度表RS-232通信接口,辅助端子对应的孔位为12(GND)、13(To)、14(Ri)孔。
表1 RS-232接口接线方式电表辅助端子串行通信设备终端121314通信地(GND)串口出(T o)串口入(Ri)串口入(Ri)串口出(T o)信号地(GND)一位时间取决于波特率下降边指出下一个字符的开始图2 RS-485通信接口接线图当为RS-485接口方式时,通信设备的两根通信线A、A线与电度表通信接口RS-485的A、A线对应联接,电度表辅助端子对应的孔位为13(A)、14(A)。
图3是典型的主台与电能表进行本地数据通讯的示意图。
属于主、从通讯方式,一对n,即一个主台计算机通过RS-485口与n个电能表通讯。
湖南威胜DTSD341/DSSD331-1型表说明书
1 综合介绍1.1概述DTSD341/DSSD331-1型V3.4全电子式多功能三相交流电能表,是湖南威胜电子有限公司历经六年开发研制生产的新一代智能型高科技电能计量产品。
它以本公司专利技术为基础,采用IEC 国际电能表标准和国家有关电能表标准设计和制造。
本产品采用大规模专用集成电路和SMT 电子装联生产工艺,为产品实用性和质量奠定了可靠基础。
本产品可同时计量正、反向有功电量,感、容性无功电量,正、反向有功最大需量,具有四费率。
内部具有时钟芯片进行分时计量,可提供本月、上月和总计用电信息,同时具有为防窃电服务的失压电量和失压时间记录功能。
在接口方面,本产品具有校表用脉冲接口,远动用脉冲接口,抄表用数据通信接口,参数设置、抄表电卡接口,以及预付费、负荷监控用继电器输出接口。
本产品的开发、生产、销售质量保证体系于1996年通过了挪威船级社ISO9001认证,并在1995年获得了电力部首批入网许可证。
1.2工作原理本产品由电压、电流互感器,高精度高速专用模-数转换器(A/D),电能计量专用集成电路,实时时钟,不易挥发数据存储器,大画面液晶显示器,开关量接口,数据通信接口,高性能开关电源等电路模件构成。
电压、电流模拟信号通过互感器、A/D 转换等信号处理电路后,进入专用集成电路进行电能量的计算和各项分析处理,其结果保存在数据存储器中,并随时向外部接口提供信息和进行数据交换,其原理框图如图1所示。
图1 工作原理(以三相四线表为例)1.3规格及主要技术参数1.3.1 规格1.3.2 主要技术参数1.4电能表功能简介1.4.1 电能表的基本类型本公司电能表按功能分为两种基本类型:TH 型和TF 型。
TH 型为双方向电能表,计量正、反有功和感、容性无功电量。
TF 型为单方向电能表,计量正向有功和感、容性无功电量,反向有功计量精度不作保证,仅供防窃电参考。
TF 型电能表反向有功有两种计量方式,分别为反向电量计入正向电量中同时反向电量总量单独计量方式和正、反向单独计量方式。
电表的通信规约跟通讯协议
电表的通信规约跟通讯协议电表的通信规约和通讯协议随着科技的不断发展,智能电表成为现代社会中不可或缺的设备。
而为了实现电能计量、数据采集和远程通信等功能,电表的通信规约和通讯协议显得尤为重要。
本文将介绍电表通信规约的概念、通讯协议的作用,以及常见的电表通信规约和通讯协议的类型和特点。
一、电表通信规约的概念电表通信规约是指用于实现电表与其他设备(如数据采集终端、用户终端等)之间通信的一套标准或规范。
通信规约规定了通信双方之间的数据格式、传输速率、通信协议等细节,从而确保电表与其他设备之间的数据交换能够顺利进行。
通信规约是电表通信系统的基础,它决定了系统的可靠性、稳定性和互操作性。
不同的厂家和国家可能有不同的通信规约,因此在实际应用中,需要确保各个设备的通信规约兼容和协调,才能实现电能计量和数据采集的准确性和有效性。
二、通讯协议的作用通信协议是指在电表的通信规约基础上,根据具体的通信技术和网络环境,约定通信双方之间沟通和交换信息的一套规则。
通讯协议主要包括数据传输方式、通信控制、数据格式等内容。
通讯协议在电表通信系统中起到了至关重要的作用。
它不仅定义了通信双方之间数据的传输方式和规则,还对通信的安全性、稳定性和可扩展性等方面提供了保障。
通讯协议的设计和选择直接影响着电表通信系统的性能和可靠性。
三、常见的电表通信规约和通讯协议1. DL/T 645系列DL/T 645系列是我国电力系统智能电能表通信协议的基本规范。
该系列规约主要包括了电能表与上位机通讯协议、电能表与数据采集终端通讯协议、电能表与用户终端通讯协议等。
它采用了ASCII码作为数据的传输格式,通过串口或以太网等通信方式实现数据的传输。
2. Modbus协议Modbus协议是一种通用的串行通信协议,广泛应用于工业自动化领域。
在电表通信中,Modbus协议可以实现电能计量数据的采集与传输。
它支持多种传输介质和通信方式,如串口、以太网等。
3. IEC 62056系列IEC 62056系列是国际电工委员会制定的标准,用于电能计量与通信的协议。
威胜协议
随着威胜全电子式多功能三相交流电能表在国内的广泛使用,以及当前各地建设现代化用电管理系统的迫切要求,越来越多的用户和厂家在充分肯定威胜电表高精度、高可靠性和功能完善的同时,也对电表的数据通信接口提出了一些建议和要求。
为进一步完善威胜全电子式多功能三相交流电能表数据通信接口的技术要求,提高电表数据通信接口的可靠性和通信效率,增加通过通信接口可进行上/下装数据内容,本公司在兼容原通信协议(技术要求)的基础上,特对通信协议(技术要求)进行了系统补充和完善。
本协议以电力负荷控制终端与电表进行数据通信为例进行说明,但不限于此。
本协议是所有通信内容的全集,当用户在具体使用本协议时,请仔细确认电表的通信软件版本、功能、型号等有关说明,以确定实际适用的子集。
V1.0版协议为除去标有☆和★★的内容,并且参数设置命令无密码保护。
V2.0版协议为除去标有★的内容,分参数设置命令有密码保护和无密码保护两大类。
V3.0版协议为本协议所有内容,其中标注★的为V3.0版特有,参数设置命令有密码保护。
1数据通信接口简介1.1基本原理全电子式三相多功能交流电能表数据通信接口是为配合电力系统实现用电管理现代化而设计的,它是在本公司成熟的全电子式多功能交流电能表的基础上,加装光电隔离式RS232或RS485标准通信接口电路构成的,为保证电表计量精度和安全不受通信线路的影响,通信接口采用了光电隔离器件,为了保证光隔部分的可靠运行,光隔部分不使用表外辅助电源,而使用表内独立的供电电源。
1.2主要功能利用该通信接口,可实现下列功能:A本地单表抄表(RS232接口);B本地集中抄表(RS485接口);C构成当地微机运行监测系统,实现运行管理自动化;D与负荷控制终端接口,向负控终端提供功率脉冲信号和通信数据,不仅可节省负控终端之电压电流互感器,还可保证负控数据与计量收费数据的一致性。
实现数据的远方集中抄表和运行监测;E外附调制解调器,与公司用电话线接口,可实现远程电话自动抄表。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
威胜电能表通讯规约(以部颁规约为基础)目录1 应用范围 (2)2 引用标准 (2)3 术语 (2)4 物理层 (3)4.1 接触式光学接口 (3)4.2 调制型红外光接口 (3)4.3 RS-485标准串行电气接口 (3)5 链路层 (4)5.1 字节格式 (4)5.2 帧格式 (4)5.3 传输 (5)6 数据标识 (6)6.1 数据分类 (6)6.2 数据标识结构及编码 (6)6.3 数据集合 (7)7 应用层 (8)7.1 读数据 (8)7.2 重读数据 (9)7.3 写数据 (9)7.4 广播校时 (10)7.5 写设备地址 (10)7.6 更改通信速率 (11)7.7 修改密码 (11)7.8 最大需量清零 (12)7.9 强制读设备地址 (12)8 表A1电能量数据标识编码表 (13)9 表A2最大需量数据标识编码表 (16)10 表A3最大需量发生时间数据标识编码表 (19)11 表A4变量数据标识编码表 (22)12 表A5参变量数据标识编码表 (23)13 表A6负荷记录数据标识编码表 (24)14 部颁协议DL/T645—1997扩展 (25)14.1 参变量数据表示编码表的扩展 .............................................................. 错误!未定义书签。
14.2 负荷记录数据表示编码表的扩展........................................................... 错误!未定义书签。
14.3 变量数据编码表的扩展 ........................................................................ 错误!未定义书签。
14.4 用户自定义数据表的扩展..................................................................... 错误!未定义书签。
15 附录 (32)15.1 附录B1电表运行状态字 (33)15.2 附录B2电网运行状态字 (33)15.3 附录B3周休状态字 (33)15.4 附录B4波特率特征字Z (33)15.5 附录B5错误信息字ERR (33)15.6 附录B6负荷曲线记录模式 (33)15.7 附录B7电表运行状态字2 (33)15.8 附录B8电表运行状态字3 (33)15.9 附录B9电表运行状态字4 (33)1 应用范围本规范规定了多功能电能表进行点对点的或一终端对多台电能表进行一主多从的本地通讯接口进行数据交换的技术要求,规定了本地系统硬件和协议规范。
规定了物理连接、通讯链路及应用技术规范(数据的基本格式、校验方式、编码传输规则等)。
本规范主要参考了部颁DL/T 645-1997多功能电能表通信规约,根据我公司电能的特色做了相应的扩展。
本规范中未给出的一些例子和示意图请参见部颁规约。
2 引用标准下列标准所包含的条文,通过在本标准中的引用而构成为本标准的条文。
本标准出版时,所示版本均为有效,所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
DL/T 645-1997 多功能电能表通信规约DL/T 614-1997 多功能电能表3 术语3.1 费率装置tariff device固定的数据采集与处理单元,通常与电能表连接或与电能表组装在一起。
3.2 手持单元(HHU)hand-heldunit能与费率装置或电能表进行数据交换的便携式设备。
3.3 数据终端设备data terminal equipment由数据源、数据宿或两者组成的设备。
3.4 直接本地数据交换direct local data exchange一组费率装置与数据终端设备通过总线连接进行数据交换。
3.5 本地总线数据交换local bus data exchange一组费率装置与数据终端设备通过总线连接进行数据交换。
3.6 远程数据交换remote data exchange通过数据网络,数据采集中心与一台或一组费率装置之间的数据交换。
3.7 主站master station具有选择从站并与从站进行信息交换功能的设备。
本标准中指手持单元或其它数据终端设备。
3.8 从站slave station预期从主站接收信息并与主站进行信息交换的设备。
本标准中指费率装置。
3.9 总线bus连接主站与多个从站并允许主站每次只与一个从站通信的系统连接方式(广播命令除外)。
3.10 半双工half-duplex在双向通道中,双向交替进行、一次只在一个方向(而不是同时在两个方向)传输信息的一种通信方式。
3.11 物理层physical layer规定了数据终端设备或手持单元与费率装置之间的物理接口、接口的物理和电气特性,负责物理媒体上信息的接收和发送。
3.12 数据链链路层data-link layer负责数据终端设备与费率装置之间通信链路的建立并以帧为单位舆信息,保证信息的顺序传送,具有传输差错检测功能。
3.13 应用层application layer利用数据链路层的信息传递功能,在数据终端设备与费率装置之间发送、接收各种数据信息。
3.14 上装up load表通过通信接口向通信终端或主台传送数据信息。
3.15 下装down load主台或通信终端通过通信接口向电表传送数据信息。
3.16 需量Demand15分钟的平均功率。
3.17 最大需量Maximum demand按3.16所得的,在某一时间内的最大值。
3.18 实时数据Real time data在装置采集数据的最小采样周期内的各种数据。
如实时功率、实时电压、实时电流。
3.19 欠电压Under voltage各电压监测的实时电压连续3次低于规定的电压下限。
3.20 当前数据Current data在某一时间段内尚未终了的各种数据。
如:当年数据、当月数据、当天数据。
4 物理层4.1 接触式光学接口引用部颁DL/T645-1997中4.1节。
4.2 调制型红外光接口引用部颁DL/T645-1997中4.2节。
4.3 RS-485标准串行电气接口本标准采用标准异步RS-232/RS-485,或RS-422电流环标准电气接口。
RS-485一般性能应符合下列规范。
4.3.1 驱动与接收端耐静电放电(ESD)±15kV(人体模式)4.3.2 共模输入电压:-7V~+12V4.3.3 差模输入电压,大于0.2V4.3.4 驱动输出电压:在负载阻抗54Ω时,最大5V,最小1.5V。
4.3.5 三态方式输出4.3.6 半双工通信方式4.3.7 驱动能力不小于32个同类接口4.3.8 总线拓扑结构可以是直线形、星形,总线长度不大于1000m4.3.9 总线是无源的,由费率装置或数据终端提供8~12VDC隔离电源4.3.10 有短路过载保护能力4.3.11 通信接口和费率装置的接口在电气上是隔离的4.3.12 RS-485总线设备的连接方式遵从只有一个主设备的严格一主方式,具体接线可以是点对点,或一主多从的模式5 链路层本协议为主-从结构的半双工通信方式。
手持单元或其它数据终端为主站,费率装置为从站。
每个费率装置均有各自的地址编码。
通信链路的建立与解除均由主站发出的信息帧来控制。
每帧由帧起始符、从站地址域、控制码、数据长度、数据域、帧信息纵向校验码及帧结束符等7个域组成。
每部分由若干字节组成5.1 字节格式每字节含8位二进制码,传输时加上一个起始位(0)、一个偶校验位和一个停止位(1),共11位。
其传输序列如下图。
D0是字节的最低有效位,D7是字节的最高有效位。
先传低位,后传高位。
←传送方向5.2 帧格式帧是传送信息的基本单元。
帧格式下表所示。
5.2.1 帧起始符68H:标识一帧信息的开始,其值为68H=01101000B。
5.2.2 地址域A0~A5:地址域由6个字节构成,可以为表号、资产号、用户号、设备号等。
具体使用可由用户自行决定。
当使用的地址码长度不足6字节时,用十六进制AAH补足6字节。
低地址位在先,高地址位在后。
当地址为999999999999H 时,为广播地址。
5.2.3 控制码C:控制码的格式如下所示。
L≤200,写数据时L≤50,L=0表示无数据域。
5.2.5 数据域DATA:数据域包括数据标识和数据、密码等,其结构随控制码的功能而改变。
传输时发送方按字节进行加33H处理,接收方按字节进行减33H处理。
5.2.6 校验码CS:从帧起始符开始到校验码之前的所有各字节的模256的和,即各字节二进制算术和,不计超过256的溢出值。
5.2.7 结束符16H:标识一帧信息的结束,其值为16H=00010110B。
5.3 传输5.3.1 传输次序所有数据项均先传送低位字节,后传送高位字节。
5.3.2 传输响应每次通信都是由主站向按信息帧地址域选择的从站发出请求命令帧开始,被请求的从站根据命令帧中控制码的要求作出响应。
字节之间的停顿时间T b:T b≤500ms.对于查询命令,由到命令帧后的响应延时T d:20ms≤T d≤500ms。
对于设置命令,从站应在正确执行完有关命令动作之后进行应答,主站应区分不同命令的执行时间来调整应答等待时间。
5.3.3 差错控制字节校验为偶校验,帧校验为纵向信息和,接收方无论检测到偶校验出错或纵向信息校验和出错,均放弃该信息帧,不予响应。
5.3.4 传输速率初始速率:1200bps标准速率:300,600,1200,2400,4800,9600bps特殊速率:由厂家规定传输速率的特征字Z见附录B4,其中D0标识速率更改有效范围,D1~ D6各位不允许组合使用。
1200bps时,Z=0。
修改速率时特征字Z 的D1~ D6仅在一个二进制位为1时有效。
传输速率的变更,首先由主站以当前速率向从站发变更速率请求,从站以当前速率发确认帧或否认帧。
收到从站确认帧后,双方以确认的新的速率进行以后的通信,若在500ms内未建立起通信链路,则双方均恢复至初始速率。
若速率更改仅为本次有效,即波特率特征字位0为0,在本次通信结束后恢复到初始速率;若速率更改为长久有效,即波特率特征字为0为1,则双方保留更改后的通信速率直到下次更改,当采用永久有效方式来变更传输速率时,主站必须在更改波特率命令执行后500ms内,以新的速率与从站进行至少一次通信,若成功,则更改有效,双方保存,否则双方恢复至初始速率1200bps。
注:最大传输速率受光电头或费率装置光接口的限制,也受费率装置数据处理单元中工作时钟频率的限制。
6 数据标识6.1 数据分类除测量值以外,本标准将计数值,最大需量发生时间,瞬时电压、电流、功率值等归为变量类,将日历、时间、用户设置值、费率装置的特征字、状态字、费率时段等归为参变量类。
