平行流冷凝器芯体工艺培训课件汇总.
02-冷凝器的传热PPT
•水冷式：水垢、锈蚀 -风冷式：灰尘、锈蚀
不同冷凝器传热性能比较（概略值）
冷凝器型式 立式壳管 卧式壳管
套管式 蒸发式
风冷式（强制对流）
制冷剂种类 氨 氨
氟利昂（低肋管） 氟利昂（咼效管）
氨、氟利昂 氨
氟利昂 氨、氟利昂
K rW/(m2-K)l 700〜800 800〜1000 700〜900 1000〜1500 1000〜1200 600〜750 500〜700 25 〜35
西安交通大学
i制冷与低温i 技术原理
I— 彳冷凝器内的对流换热 —
制冷剂
•过热蒸汽与过冷液体的单相对流换热
冷•却两介相质凝结换热
•水或其他冷却介质的对流换热
空气强制对流或自然对流
•蒸发式冷凝器中的蒸发换热
冷凝器内的对流换热
制冷剂管外冷凝一水冷式冷凝器
•膜状凝结 •常采用低肋强化管
不同润湿条件下的凝结形式
赧 4OO
帐2 O o
鬆
业O
卧式
立式 套管式 风冷式 蒸发式
)
T冷凝器内的对流换热1-----------
制冷剂侧 •冷凝过程流态（膜状、珠状） •强化换热措施
润滑油 •不凝性气体的影响（冷凝温度升高，减小传热面积） 冷却介质侧
流速 传热面的积垢
制冷剂管外冷凝一水冷式冷凝器
常采用内肋强化传热管
其他影响因素
-换热表面粗糙度 -不凝性气体：占据换热面积；气膜会降低传热系数 •蒸气含油
冷凝器内的对流换热!
冷却介质的对流换热 流速
-流速高：换热增强，减少积垢 -流速低：阻力减小，泵或风机能耗低 -最佳流速：流速太高对换热已无明显增强，但会增加能耗或冲刷腐蚀

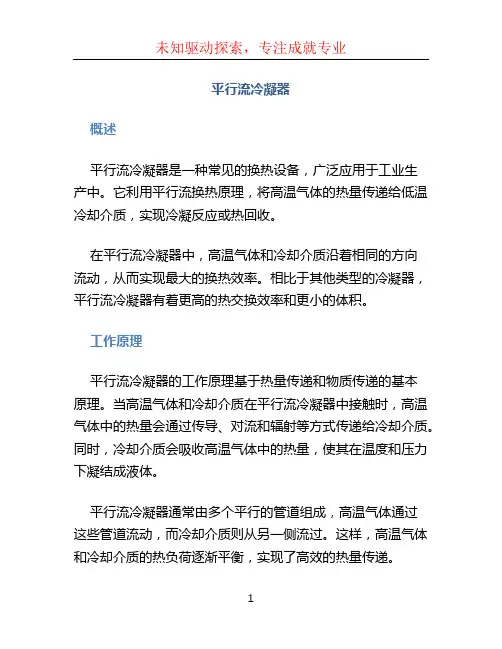

平行流冷凝器
平行流冷凝器概述平行流冷凝器是一种常见的换热设备，广泛应用于工业生产中。
它利用平行流换热原理，将高温气体的热量传递给低温冷却介质，实现冷凝反应或热回收。
在平行流冷凝器中，高温气体和冷却介质沿着相同的方向流动，从而实现最大的换热效率。
相比于其他类型的冷凝器，平行流冷凝器有着更高的热交换效率和更小的体积。
工作原理平行流冷凝器的工作原理基于热量传递和物质传递的基本原理。
当高温气体和冷却介质在平行流冷凝器中接触时，高温气体中的热量会通过传导、对流和辐射等方式传递给冷却介质。
同时，冷却介质会吸收高温气体中的热量，使其在温度和压力下凝结成液体。
平行流冷凝器通常由多个平行的管道组成，高温气体通过这些管道流动，而冷却介质则从另一侧流过。
这样，高温气体和冷却介质的热负荷逐渐平衡，实现了高效的热量传递。
结构设计管道结构平行流冷凝器的管道结构通常采用多管并联的设计。
这些管道通常由优质的导热材料制成，如铜、铝或不锈钢。
管道的直径和长度可以根据具体的冷凝需求进行设计。
冷却介质分配为了确保冷却介质均匀地流过管道，平行流冷凝器通常配备有冷却介质分配器。
这个分配器可以将冷却介质分配到每个管道中，保证热交换的均匀性和效率。
热量交换表面增强为了增加平行流冷凝器的热交换效果，可以在管道内部增加翅片或螺旋纹等热交换表面增强结构。
这些结构能够增加热交换表面积，提高换热效率。
应用领域平行流冷凝器在许多领域有着广泛的应用。
以下是它们常见的应用领域：1.制冷和空调系统：平行流冷凝器可用于冷冻和空调系统中，将高温制冷剂的热量传递给冷却介质，实现制冷效果。
2.化工工艺中的冷凝：在化工工艺中，许多反应会产生大量的热量。
平行流冷凝器可以将这些热量回收并利用。
3.发电厂中的汽轮机冷凝：发电厂中的汽轮机在工作过程中会产生大量的热量，平行流冷凝器可以用来冷凝汽轮机排出的湿蒸汽，提高发电效率。
4.石油化工中的冷凝：在石油化工过程中，平行流冷凝器可用于石油精炼和化学反应中的冷凝。
冷凝器课件
△tm——对数平均温差（K）。
（1）制冷剂及其传热特性 影响因素：
A、制冷剂特性 比热-大时，单位制冷剂携带热量多，转移热量能力
大，传热系数大。（正比）
密度-大时，单位制冷剂携带热量多，转移热量能力
大，传热系数大。（正比）
放热，使高压高温制冷剂蒸气冷却、 冷凝成高压常温的制冷剂液体
压缩制冷剂蒸气，提高压力和温度
得到低温低压制冷剂
制冷剂液体吸热、蒸发、制冷
❖ 二、热交换设备
概念：实现两种（或两种以上）温度不同的流体之 间互相传热的设备。
其中冷凝器：过热蒸汽
液体
{在制冷系统中，冷凝器是一个使制冷剂向外放热的 换热器。压缩机的排气（或经油分离器后）进入冷 凝器后，将热量传递给周围介质——水或空气，制 冷剂蒸气冷却凝结为液体。 }
三、冷凝器的传热及影响因素
❖ 1、冷凝器的传热
冷凝器负荷：通过冷凝器向冷却介质（水或空气）放出的 热量。
热力学角度：Qk=有效制冷量+无效制冷量+外界耗能所转 换热量
传热学原理：Qk=汽体冷却热+凝结热（80%以上）
+（液体过冷热）
制冷剂流体
冷却介质
Байду номын сангаас
环境
❖ 2、影响冷凝器的传热因素 换热设备的基本传热公式为
❖ 氟用套管式冷凝器：直径较大的无缝钢管内穿一根 或数根直径较小的铜管，在盘成圆形或椭圆形。
（二）空气冷却式冷凝器
空气冷却式冷凝器是以空气作为冷却介质，靠 空气的温升带走冷凝热量的。这种冷凝器适用 于极度缺水或无法供水的场合，常见于小型氟 利昂制冷机组。根据空气流动方式不同，可分 为自然对流式和强迫对流式两种。
平行流冷凝器制造工艺研究
（ ４ ） 退料 ： 刺破刀退 出 ， 成形后的集 流管可 以从 钎焊工艺的基本原理 ：集 流管 的材料是单面复 模具拔 出退料。 合材料（ Ａ Ａ ４ ０ ４ ５ ／ Ａ Ａ ３ ０ ０ ３ ） ， 外表面有一层的复合焊料 Ａ Ａ ４ ０ ４ ５ ，当由各零件组装而成 的冷凝器芯体通过钎 ３ 平行 流冷凝器工 艺改进研究 焊炉 的高温 （ 一般在 ６ ０ ０度左右 ） ， 并 以一定的网带 速度经过钎焊炉时 ， 集流管外层的复合焊料 Ａ Ａ ４ ０ ４ ５ ３ ． １ 目前工 艺存 在 的 问题或 不足 在高温下熔化， 熔化后 的复合焊料 Ａ Ａ ４ ０ ４ ５ 遵循毛细 现行 的集 流管扁管加工工艺按如下顺序进行 ： 管原理 ， 填充到各零件之间的配合 间隙 中（ 如集流管 首先 ， 进行集流管扁管槽的刺破加工 ， 再进行隔片槽 与多孔扁管装配孔 的间隙 ，以及其它的配合间隙 ） ， 的加工 ， 最后进行管孔的加工 。 经冷却后即可实现零件的焊接。为保证钎焊 良好， 各 这种加工顺序是 由于有模芯冲压扁管槽的工艺 配合零件之间的配合间隙不允许太大 ，最大配合 间 所决定的 ， 因为有模芯 的冲压 ， 要求被冲压管件的管 隙要求必须 ＜ ０ ． １ ｌ ａ ｉ ｎ 。 内壁必须是光滑平整 ，不允许 有变形 或毛刺等 ， 否 ２ ． ２ 工 艺现状 则， 模芯难 以退 出 ， 如强行退 出则会损坏模具 ； 而 隔 目前平行流冷凝器的制造过程 大致如下 ：先进 片槽及孔加工如果放在其工序之前 ，由于这些槽孔 行各产生管壁 的变形和毛刺 ，哪怕是 而 后各零部件进行组合装配 ，组装后 的冷凝器芯体组 微小的变形也不 能满 足有模芯冲压的冲压要求 ， 难 以退料 。 件进入钎焊炉后 ， 经喷淋 、 涂钎剂等工序进行炉内钎 造成卡滞 ， 冷凝器 的这种加工工艺存在一些问题或者说是 焊， 出炉后后经氦气检验合格后入库 ， 即完成冷凝器 缺陷 ， 主要有如下两点 ： 的制 作过 程 。 第一 ， 采用有模芯的冲压工艺 ， 相对于无芯冲压 除 了集 流管 的 多孔 扁 管槽 加 工 采 用 的是 刺破 冲 有模芯冲压的生产效率较低 。 孔的特殊工艺外 ，其它各零部件的机加工基本上都 而言 ， 虽然这种带模 芯的冲压工艺 ，具有扁管槽孔 变 是常 规 的机ａ ｌ ｏ工艺 。 ｔ 冲压质量好的优点 ， 但每次的冲压动作过 集流管扁管槽 的加工 ， 采用 的是一种刺破工艺 ， 形量很小 ， 程 ， 都 需 要有 多 次 的退 刀 动 作 ， 而 且对 被 加 工件 的要 这是钎焊工艺的特殊要求 ， 集流管的管壁外层带有一 层焊接复合材料（ Ａ Ａ ４ ０ ４ ５ ） ， 多孔扁管槽冲压时 ， 如果 求很高 ，不允许有一点变形或毛刺 ，否则很容易卡 难 以退料 ， 维护成本高 ， 生产效率低 ， 不利于大批 采用一般的冲压工艺 ， 直接将扁管槽内冲裁掉 ， 扁管 滞 ， 量 的生 产 节拍要 求 。 槽 周边 的复合 焊 料层 也 被 冲裁 掉 ，无 法 进行 炉 内钎 第二 ，由于隔片槽 的存在 ，使得集流管刚度不 焊。 因此 ， 对集流管管壁的冲压必须采用刺破工艺 ， 对 容易弯曲变形 ， 对后续 的装配造成影 响 ， 甚至会 管壁的冲压只是刺破 ， 而不是冲裁掉 ， 就好像是用一 好 ， 造成泄漏的质量隐患。 把刀刺破一张纸一样 ， 只是刺破 ， 这样得 以在扁管槽 目前 冷 凝 器 产 品 的 发 展 趋 势 是 向轻 量 化 发 展 ， 的周边保留复合焊料层 ， 以满足钎焊工艺的要求。 集 流管管径小 ， 管壁薄 ， 当前集流管常用的管径为？ 为 了实 现多 孔 扁管 槽 的 刺破 加 工 ，必须 采 用 专 ６ ， 壁厚 １ ． １ ５ ； 这种薄壁管本身 的刚度不是很好 ， 同 用的刺破刀和专用的刺破模具 。 目 前广泛采用的刺 １ 破模具是带有模芯的冲压模 ，其模具 的结构示意图 时集流管又有多个 隔片槽的存在 ，且 隔片槽 的加工 深度较深（ 为管直径 的 １ ／ ２ ） ， 这些 隔片槽是集流管应 如图 ３ 所 示 。模具 的模 芯 如 图 ４所 示 。 力集 中的地方 ， 是集流管的薄弱环节 ， 使得集流管很 容易在隔片槽处弯曲变形 ，难 以保证集流管的直线 度要求 。而且 ， 有些冷凝器 的支架或管路需要在集流 管壁上进行氩弧焊接 ， 同样也是 由于隔片槽 的存在 ， 很容易造成集流管焊接后变形 。 集流管变形后 ， 就会影响后续 的工艺装配 ， 造成 在芯体组装装配时发生呛管现象 ，有一部分扁 管难 图 ３ 有模芯的冲压刺破 图 ４ 刺破模具的 模 具 结 构 示 意 图 模 芯 实 物 图 以插入集 流管扁管槽 内而装配困难 ，这些扁管不能 这种有模芯的刺破模具 ， 刺破 冲压过程如下： 完全插入集 流管扁 管槽 内，配合 间隙如果大于钎焊 （ １ ） 装料 ： 将集流管插入模芯 ／ 芯杆 内； 工艺要求 的 Ｏ ． １ ｍ ｍ，就不能保证在钎焊炉内焊接 良 （ ２ ） 冲压刺破 ： 上模板 向下动作 ， 刺破刀冲压 刺 好 ， 造成冷凝器泄漏的隐患 。图 ９ 所示就是由于集流 穿集流管 ； 管变形造成扁管不能完全插人槽孔 内而泄漏 。 （ ３ ） 退 芯杆 ： 芯杆 退 出 ， 模 芯下 行 ； 针对原有工艺存在的缺陷 ， 拟作如下工艺改进 ：
车用冷凝器工作原理资料课件
工作环境压力
车用冷凝器承受的制冷剂压力较高 ，一般在1.0~2.5MPa之间；
工作环境湿度
由于制冷剂在冷凝过程中会放出热 量，因此车用冷凝器所处的环境湿 度较高，一般在80%~90%之间。
冷凝器管路
冷凝器内部由许多细小的铜管组 成，这些铜管中流动着高温高压
冷凝器需要承受制冷剂的高压和高温，因此需要具备一定的耐压 能力。
耐压性能的评估
评估耐压性能的主要指标包括爆破压力、耐压强度等。
耐压性能的测试
在生产过程中，需要对冷凝器进行耐压性能测试，以确保其能够 承受制冷剂的压力。
耐腐蚀性能
1 2
耐腐蚀能力
由于工作环境的原因，冷凝器需要面对多种腐蚀 因素，如高温、高压、腐蚀性制冷剂等。
车用冷凝器工作原理 资料课件
目 录
• 车用冷凝器概述 • 冷凝器的基本构造 • 冷凝器的工作原理 • 冷凝器的性能特点 • 冷凝器的应用范围 • 冷凝器的发展趋势和挑战
CHAPTER 01
车用冷凝器概述
定义与作用
定义
车用冷凝器是一种用于制冷系统的设备，主要作用是降低高温高压制冷剂的冷 凝压力，使制冷剂在较低的温度下冷凝成液体，为制冷循环提供冷量。
轻量化
减轻冷凝器的重量，有利于提高车辆的燃油经济性。
集成化
将冷凝器与其他汽车热交换器组合设计，实现高效、 紧凑的集成系统。
环保与节能挑战
高温排放
降低冷凝器排放的温度，减少对环境的影响 。
节能要求
严格控制冷凝器的能耗，符合节能环保政策 要求。
循环利用
研究开发可循环利用的冷凝器材料和制造工 艺。
市场与应用前景展望
电力工业领域
《SECESPOL冷凝器》课件
高效能
采用先进的热交换技术，实 现高效能的传热效果，提升 能源利用率。
可靠性强
密封性优良，材质耐腐蚀， 确保冷凝器的长期使用和高 稳定性。
节能环保
优化设计和制造工艺，减少 能源消耗和环境污染。
产品特点
我们的冷凝器具备以下特点，使其成为最佳的选择。
1
多种型号
我们提供多种型号的冷凝器，以满足不同应用需求。
1 技术支持
我们的技术团队随时提供 技术支持和咨询服务。
2 设备维护
我们提供定期的设备维护 和检修服务，确保冷凝器 的性能和可靠性。
ቤተ መጻሕፍቲ ባይዱ
3 备件供应
我们提供原厂备件和快速 供应服务，以满足客户的 维修需求。
结论和总结
通过本次课件，我们详细介绍了《SECESPOL冷凝器》的公司背景、产品概述、产品特点、技术参数、应用 案例和售后服务。我们始终致力于为客户提供高质量的冷凝器解决方案，并积极推动行业的发展和创新。
2
模块化设计
采用模块化设计，方便安装和维护。
3
高耐压能力
具备高耐压能力，适用于各类工业应用。
技术参数
我们的冷凝器根据不同型号和需求，具有以下技术参数。
功率 传热面积 温度范围 材料
根据型号和应用需求而定 可定制化 根据应用需求而定 耐腐蚀的高品质材料
应用案例
我们的冷凝器已经在各个行业得到了广泛应用和认可。以下是一些成功的应用案例。
《SECESPOL冷凝器》 PPT课件
欢迎来到《SECESPOL冷凝器》PPT课件！通过本次课件，我们将向您介绍 公司的背景和产品，并深入探讨产品的特点、技术参数、应用案例、售后服 务以及结论和总结。
公司介绍
作为一家全球领先的冷凝器制造商，SECESPOL专注于为各行业提供高质量的冷凝器解决方案。我们拥有 多年的经验和创新技术，致力于满足客户的需求。
凝汽器培训PPT课件
凝汽器体积较大，跨越MX厂房的三个层， 底层，中间层，和运转层，上部与汽轮机 低压缸下半缸体刚性联接。整个凝汽器负 责将汽轮机的排气冷却，并维持一定的背 压要求。
凝汽器的正常运行与循环水泵、凝结水泵 、抽气设备的合理设计及正常工作密不可 分，而凝汽器压力异常（过高）对机组热 经济性、安全性都有明显影响。
11
管束
管束是凝汽器中最主要的部件，汽水热交换在管束中进 行，它是影响凝汽器性能的主要因素。布置合理的管束 应具有高的传热系数，很小的汽阻和凝结水过冷度。 冷却管按三角形排列，管束呈辐射状分布，下部设有空 冷区。
主凝结区顶部外围的管子采用φ22.225×0.7 主凝结区及空冷区管子采用φ22.225×0.5 端管板是30+5mm厚，30mm的碳钢，5mm的钛复合层，
连接方式：法兰连接
水室制造完需要进行水压试验。模块与衬胶后水室一起进行水压试验
，注入水时要确认是水室里没东西遗留，放水后要对内部进行烘干；如果有
泄漏，需对每根管进行通气检验，直到找到泄漏点，再进行水压检验，直到
合格，找泄漏点的过程是个相当麻烦和费时的事情。所以，在胀管和焊管时
一定按照规范操作，争取做到水压一次成功。
29
30
31
32
胀管、焊管时需要搭建保护罩
33
板片式现场组装
34
35
36
凝汽器上喉部与汽轮机低压缸外缸的连接
方式 传统的
Alstom
重力荷载: 1970 吨 真空荷载:2500 吨
1520 吨 无
37
低压缸外缸是通过 联接板与凝汽器上喉部 焊接在一起，刚性联接， 而外缸则与通过O型密 封圈与低压内缸联接， 凝汽器的真空负荷变化 产生的形变由密封圈吸 收。与传统的狗骨联接 方式区别，此项技术为 Alstom的专利技术。
冷凝器原理培训
冷凝器职工培训教材美度第一章汽车空调系统工作原理一、汽车空调系统原理1、压缩过程：压缩机吸入蒸发器出口处的低温抵压的制冷剂气体，把它压缩成高温高压的气体排除压缩机。
2、放热过程：高温高压的过热制冷剂气体进入冷凝器，由于压力及温度的降低，制冷剂气体冷凝成液体，并放出大量的热。
3、节流过程：温度和压力较高的制冷剂液体通过膨胀装置后体积变大，压力和温度急剧下降，以雾状（细小液滴）排除膨胀装置。
4、吸热过程：雾状制冷剂液体进入蒸发器，因此时制冷剂沸点远低于蒸发器内温度，故制冷剂液体蒸发成气体。
在蒸发过程中大量吸收周围的热量，而后低温低压的制冷剂蒸气又进入压缩机。
上述过程周而复始的进行下去，便可达到降低蒸发器周围空气温度的目的。
二、各零部件介绍1、压缩机：压缩机的用途是压缩气体。
汽车空调压缩机主要有两种形式，①、活塞式：活塞式压缩机的结构酷似发动机，有曲轴、连杆、活塞、气缸等，但因为它并不产生能量，所以喷油咀、火花塞等就没有了。
长途货动车或大客车因为空间较大，所以体积较大、损耗较小的活塞式压缩机常被使用。
②、斜盘式：一般的轿车、小型商用车所使用的都是斜盘式压缩机。
因为其体积小、质量轻，易于在狭小的发动机室内安装排布，所以广为使用。
实践证明，压缩机使用得当，内部很少损坏。
2、冷凝器：冷凝器的用途是把高温高压气态雪种变成中温高压液态雪种。
如何增强它的冷却能力，就是我们的主要工作。
这可以从两个方面来做。
第一个是使通过冷凝器的风要大。
为此，要使产生的风要大。
风机要好，供电正常，风机的围子要好。
再就是风的阻力要小。
如冷凝器要干净无异物，散热片不变形。
第二个是，设法增加雪种在冷凝器停留的时间。
这一点，在空调系统设计时就已经考虑好了。
就是进去的管子接上面，出来的管子接下面，这也顺应了液态雪种比气态雪种重，以便于流动的要求。
我们就是不要接反了管子。
如果我们把管子接反了，又不知道这个道理，那么由此引起制冷效果差的故障，肯定是无法排除了。
冷凝器芯体组装机工艺流程
冷凝器芯体组装机工艺流程温馨提示：该文档是小主精心编写而成的，如果您对该文档有需求，可以对它进行下载，希望它能够帮助您解决您的实际问题。
文档下载后可以对它进行修改，根据您的实际需要进行调整即可。
另外，本小店还为大家提供各种类型的实用资料，比如工作总结、文案摘抄、教育随笔、日记赏析、经典美文、话题作文等等。
如果您想了解更多不同的资料格式和写法，敬请关注后续更新。
Tips: This document is carefully written by the small master, if you have the requirements for the document, you can download it, I hope it can help you solve your practical problems. After downloading the document, it can be modified and adjustedaccording to your actual needs.In addition, the store also provides you with a variety of types of practical information, such as work summary, copy excerpts, education essays, diary appreciation, classic articles, topic composition and so on. If you want to know more about the different data formats and writing methods, please pay attentionto the following updates.在制造业中，冷凝器芯体组装机工艺流程是一个非常关键的环节。
冷凝器 ppt课件
63
蒸发式冷凝器在实际应用中的问题
• 1、喷头堵塞，引起冷凝管组没有被均匀润湿，使冷 凝压力升高，需要经常清洗。
26
卧式壳管式冷凝器
1-出口2-端盖3-垫片4-管板5-放空气阀接头6-气态制 冷剂进口7-挡气板8-管架10-安全阀接头11-水室放气 旋塞12-水室放水旋塞13-泄放阀接头14-冷却管15-液 态制冷剂出口16-水入口
27
冷凝器
(1)安全阀：冷剂压力过高打开，通过管路将 冷剂泄往舷外。
28
冷凝器
0.7m/s，技术数据 • （2）氟利昂用 • 薄壁低肋片铜管（螺纹管），提高放热系
数高，技术数据
32
卧式壳管式冷凝器的特点
➢冷却水的行程较长，流速高，水侧 的换热系数大；
➢提高冷却水进出口的温差，减少冷 却水用量；
➢氨系统用光滑钢管；氟利昂系统采 用低肋铜管，强化氟利昂侧的冷凝 放热。
33
卧式壳管式冷凝器的特点
➢冷却水温升：4～6℃ ➢氨系统：冷却水流速0.5～1.5m/s，
传热温差5℃，换热系数700～900W/ （m2℃），单位面积热负荷1071～ 5234 W/m2； ➢氟系统：冷却水流速1.8～3.0m/s， 传热温差7℃，换热系数900～1600W/ （m2℃）
34
卧式壳管式冷凝器的优缺点
➢冷却水流速高，传热系数较立式高； ➢结构紧凑，占地面积较小； ➢冷却水温升较大，冷却水耗用量较少。 ➢冷却水阻力较大； ➢清洗不方便，要求冷却水水质较好。
汽车空调平行流冷凝器的轻量化研究
后 使 得 换 热 面积 和 冷 凝 器 的相 应 工 作 容 积 。得 到 了非 常 高 效
的利 用价 值 ．让 冷凝 器 的 换 热 和 流 动 的 过 程 更 加 的 趋 近 于合 理 的 范 围
１左 集 流 管 ； ２保 护 边 板 ； ３ ． 右集流管； ４ ． 散热 片； ５ ． 多孔局管。 Ａ冷凝器高度； Ｂ冷凝器宽度 ； Ｃ ． 冷凝器厚度 ； Ｄ ． 冷媒 进 口 尺 寸 ； Ｅ ． 冷 媒 出 口尺 寸 ： Ｆ ． 多－ Ｋ ， 扁管厚度 ； Ｇ散 热 片 高 度 ： Ｈ 多孔 扁 管排 列 节距 。
【 关键词 】 汽车空调 ； 平行流冷凝器 ； 轻量化
汽 车 空 调 平 行 流 冷 凝 器 主 要 的 散 热 部 件 以 及 冷 媒 倒 流
目的 成 功 达 成 。
是， 散 热 翅 片 和 多孔 扁 管 ， 其 中是 由散 热 片 、 集 流 管 以及 多孔 扁 管 等 主 要 的 部 件 构 成 的 芯 体 与之 接 头 和 支 架 等 附 件 进 行 焊
【 摘 要 】 现如今 的汽车空调冷凝器 的相应分析 ， 对于平行流式冷凝器的结构探究起着重要的作用。本文就汽车空调平行流冷凝器 的轻量化为
关键 点 ， 详 细 的 阐述 了汽 车 的零 部 件 轻 量 化 和 汽 车 空 调 平 行 流 式 冷 凝 器 的相 互 联 系 ， 以 及 对其 应 用技 术 有着 怎样 的 直 接 影 响 。
接 而 组 成 。想要 使 得 产 品 的 重 量 减 轻 、 散 热性 能提 高 以及 让 平
行 流 冷 凝 器 的 轻 量 化 实现 的话 ．就 要 对 于散 热 翅 片候 ， 应 用散热量 也会随 之增加
输 入 到 冷 凝 器 的相 应 高 温 高 压 的 气 态 制 冷 剂是 通过 压 缩 机 来 传 输 的 ．其 重 要 的途 径 是 由散 热 片和 多孔 扁 管 的 热 量传 导． 最后 衍 变成 中温 中压 的 制冷 剂 。
风冷冷凝器培训教材
PPT文档演模板
由上式可以看出，要计算传热温差Δt ，首先需要确定制冷剂的冷
凝温度tk和冷却剂的进出口温度t1 、 t2 。冷却剂进口温度t1取决于
当地的气象条件（或水源条件），而冷却剂出口温度t2以及冷凝
温度tk的决定涉及到经济问题。
风冷冷凝器培训教材
ห้องสมุดไป่ตู้ 3rew
演讲完毕，谢谢听讲!
再见，see you again
• 根据实际的需要，风冷冷凝器分自然冷却和强制冷却。 自然冷却主要用在小型的制冷设备（比如冰箱等）； 强制冷却用途比较广泛，从小型的家用空调，到大、 中型的中央空调，都有用到。
• 风冷冷凝器的传热过程同其它形式的冷凝器一样都有 三个主要阶段：降低过热、冷凝和再冷
PPT文档演模板
风冷冷凝器培训教材
※ 风冷冷凝器的换热状况
冷 Δt以凝后器，的方传能热求计出算所公需式要为的：传ΦK热=面KA积ΔAt，。因在此实，际只计有算知中道，Φ由K于、K方、程
是非线性、且未知量太多，故多用试凑法。
冷凝器的热负荷ΦK 冷凝器热负荷基本等于制冷剂在蒸发器中吸收的热量（制冷量 Φ获O得）的，机再械加功上（低P压t ）气。态即制：冷冷剂凝在器压的缩热机负中荷被为压：缩成高压气态时所
• 气态制冷剂的过热量所占的比例一般也不很大，过热段的传热温 差Δt比冷凝段大，但制冷剂在过热段的传热系数K比冷凝段低。 为 此了，简冷化凝计器算内，制一冷般剂可 和以 冷认却为剂制之冷间剂的的平温均度对等数于温冷差凝为温：度tk。因
Δt= （t2- t1 ）／ln [（tk- t1 ）／（ tk - t2 ）]
• 管组基本为铜管，有光铜管和内螺纹铜管；有 的也用到钢管，但主要是在制冷剂为R717（氨） 时使用，而且必须使用钢管。
汽车空调平行流冷凝器生产流程
汽车空调平行流冷凝器生产流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!汽车空调平行流冷凝器是汽车空调系统中的重要组成部分，其生产流程如下：1. 原材料准备生产汽车空调平行流冷凝器所需的原材料主要有铝卷、铜管、塑料件等。
平流式冷凝器的结构
平流式冷凝器的结构1.引言1.1 概述平流式冷凝器是一种高效的热交换设备，广泛应用于化工、石油、电力等行业。
其主要功能是将热介质中的热能转移到冷却介质中，以实现冷凝作用。
在传统的冷凝器中，热介质和冷却介质是逆流传热的，即两者同时在一个管内流动，这种结构在热交换过程中存在一些问题，如温度梯度大、热阻大等。
而平流式冷凝器则采用了不同的结构设计，使热介质和冷却介质在不同的管内流动，从而有效解决了传统冷凝器存在的问题。
平流式冷凝器的结构主要包括壳体、管束和分隔板等部分。
其中，壳体是冷凝器的外部壳体，用于保护内部的管束和分隔板，并将热介质和冷却介质分开。
管束是冷凝器的内部装置，由一系列并联或串联的管子组成，用于使热介质和冷却介质进行热交换。
分隔板则起到隔离和导向的作用，使热介质和冷却介质分别在管束的上下两侧流动。
平流式冷凝器的结构设计要点包括管束的设计、壳体的设计和分隔板的设计等。
管束的设计要考虑到流体的流速、管子的材质和直径等因素，以确保热交换效果的最大化。
壳体的设计要满足高强度、防腐蚀和易于维修等要求，同时还要考虑到管束和分隔板的布局和安装。
分隔板的设计要合理布置，使热介质和冷却介质能够充分接触，达到最佳的热交换效果。
总之，平流式冷凝器是一种结构独特、效率高的热交换设备。
通过合理的结构设计和良好的工艺流程，平流式冷凝器能够有效地实现热能的转移和回收，为不同行业的生产和工艺提供了可靠的支持。
随着科技的进步和应用的不断拓展，平流式冷凝器必将在未来发展中发挥更加重要和广泛的作用。
1.2 文章结构文章结构部分的内容应包括整篇文章的组织和布局。
下面是对平流式冷凝器结构部分的文章结构进行详细描述：2. 正文2.1 平流式冷凝器的基本原理- 介绍平流式冷凝器的基本工作原理和核心概念。
- 解释平流式冷凝器是如何利用冷凝原理将气体或蒸汽冷凝为液体。
- 讨论平流式冷凝器在不同应用中的工作原理差异。
2.2 平流式冷凝器的结构设计要点- 介绍平流式冷凝器主要的结构组成部分，如冷凝管、冷却介质、管束和外壳等。
冷凝器芯体装配工艺
芯体装配工艺一、装配前配件检验操作者装配前必须检查各零配件尺寸和外观是否合格，不合格品退回上道工序。
主要检测项目有：1.扁管尺寸是否符合要求（扁管规格及公差参照表1要求检验），扁管是否平直，有无伤痕或破裂的不良品；2.翅片长度一致，翅片公差尺寸参照表2翅片规格基本参数要求进行检验；3.集流管是否满足图纸要求，是否存在毛刺过大或其他不良缺陷；4.方管长度短于边板长度尺寸不能大于10mm。
表1 扁管规格尺寸公差对照表表2 翅片规格基本参数要求二、装配台调整根据图纸要求调整装配台至产品尺寸要求范围，如下图尺寸要求，重点控制梳齿内控尺寸是否达到要求；（注意：保证装配台两边梳齿到挡板距离一致性）装配台梳齿控制示意图各规格调整尺寸对照表三．操作要求1.操作者对敲入集流管时必须保证两根集流管敲入扁管的深度基本一致，敲入集流管后保证翅片与集流管间保持2-3mm间隙；2.在敲入集流管时尽量避免羟管，轻微羟管在不影响集流管敲入正常深度的前提下可流入下道工序，如羟管严重（扁管已经破裂）必须更换羟管的扁管重新装配合格方可流入下道工序。
三．装配好产品检查：操作者对首件产品参照图纸进行自检，自检合格后交检验进行首检。
检测项目有：产品是否平整，是否羟管，两集液管中心距与图纸尺寸要求误差不能大于3mm，芯体对角线误差不能大于6mm,翅片两端应整齐，翅片与集液管的距离不大于3mm（标准2.5mm），翅片无色差，零件装配无误，集液管无偏转，扁管、翅片无损伤，方管长度符合要求，方管长度与边板长度之差不能大于10mm,芯体上安装定位销的方管长度需让出定位销尺寸；扎铁丝必需保证松紧适中，位置均匀；四．产品摆放对产品拿捏必须轻拿轻放，摆放必需整齐合理，摆放高度不能高于1米2，产品之间垫上瓦楞纸版。
