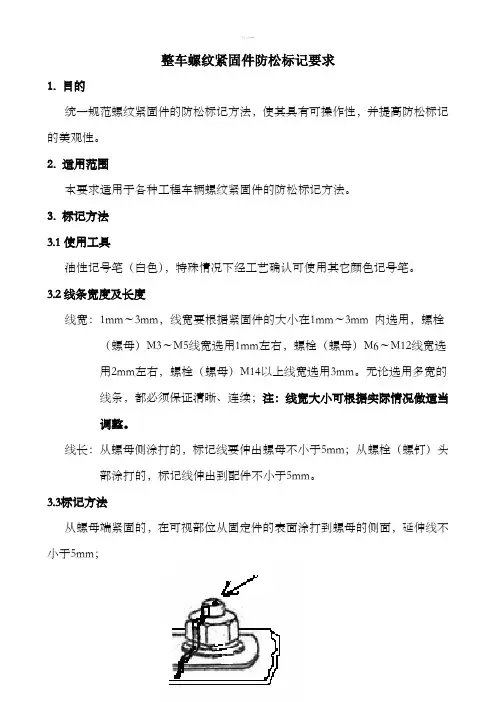

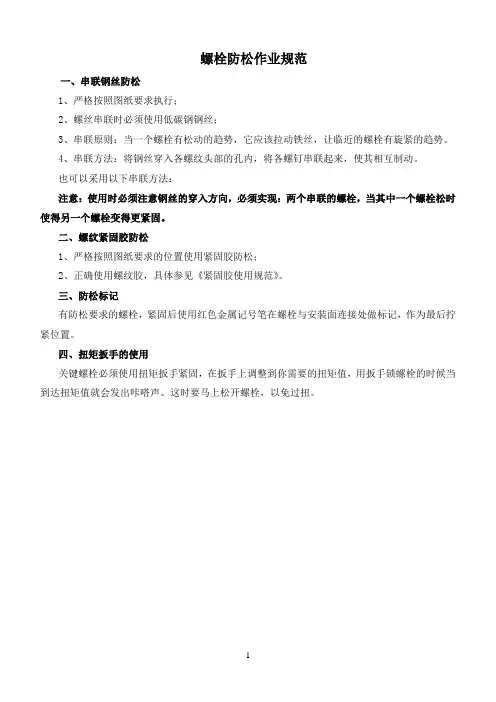

防松标记通用工艺规程

无损检测工艺规程的编制

无损检测工艺规程的编制 2012年3月 第一节一般知识 一、概念 无损检测工艺规程由通用工艺规程和工艺卡两部分组成。 1、通用工艺规程 通用工艺规程又称检验规程、工艺程序，是指本单位对结构件、承压设备和其他产品，在制造、安装、在役检验等方面对产品质量检测时，需要进行无损检测的通用的技术规定或规则，是原则性的指导文件，同时应符合有关标准、规程、法规的要求，并满足顾客的要求；针对某一类产品的特点进行编制，提出共有的规定，以便于统一实施；以文字说明为主，图表为辅，具有一定的覆盖性和通用性。 2、工艺卡 工艺卡是根据通用工艺的规定和要求及有关标准和合同委托要求，针对某一具体产品、工件编制的专用工艺卡，要求检测工艺参数具体，检测方法和程序明确，以图表为主，适当辅以文字说明，在专用工艺卡的各项参数均要有具体数值，操作者可以直接运用这些数据操作。 二、编制依据和原则 1、依据 （1）依据现行执行的标准和法规。如： ?《xx入级规范》、《xx建造规则》、《固容规》等等； ?CB/T3558、CB/T3559、GB/T3323、JB/T4730等等； ?国家颁布的相关文件。 （2）依据顾客的要求，即依据本单位顾客的具体情况，进行调查分析，对大多数顾客的要求进行明确的解答，提出处理意见。 （3）依据本单位技术水平，仪器装备情况，编制的工艺规程应做得到，切实可行。 2、原则 （1）遵照国家现行执行的标准和法规的要求，在检测工艺上可以比国家或行业现行执行的标准、法规更细，更具体，要求更高。在质量验收时应同时满足顾客要求和国家或行业现行执行的标准、法规。 （2）应根据本单位无损检测人员技术水平，检测能力应针对本单位或委托方产品特点，作到简明扼要，提出切实可行的工艺措施。如现场检测，只编入需要的内容。 （3）工艺规程中每一个步骤都要写清楚做什么、由谁去做、采用什么设备和辅助器材、什么时机做、按什么标准做等，并明确对工作人员和责任人员的资质要求。 （4）标准中需要确认的项目，应经确认后方可编入通用工艺如： ?UT耦合补偿的规定； ?检验的时机； ?自行制作的工作试块。 ?检测过程中采用的检测方法、检测工艺参数等内容应经试验和评审合格后方可使用。 （5）通用工艺中应采用本单位的一些行之有效和做法，如采用探头、专用工艺，但必须进行评审。 （6）通用工艺要求文字简练明确，对经常使用的参数和有关计算应预先计算好，列成图表。

射线照相工艺规程

射线照相工艺规程 本规程适用于是我公司在制造压力容器和压力管道安装过程中必须遵循的射线探伤通用工艺. 本守则依据标准： GB150-1998钢制压力容器、 GB151-1999 钢制换热器 TSG R0004-2009固定式压力容器安全技术规程 TSG D0001-2009 压力管道安全技术检测规程-工业管道 GB50235-1997 工业金属管道工程施工及验收规范 GB50148-1993 工业金属管道工程质量检验 JB/T 4730-005 承压设备无损检测 第一章（适用于压力容器） 1、对射线照相各项技术要求，针对压力容器的结构特点，提供保证射线 探伤工作质量所需遵循的通用工艺方法，本工艺射线探伤法符合 JBT4730.2-2005标准所规定的AB级照相法. 2、射线照相人员应经国家质量监督检验检疫总局培训、考核所颁发的特 种设备检验检测人员证后,RTⅠ或RTⅠ级以上资格人员担任. 3、射线照相须在全过程中严格按照射线照相工艺卡的各项参数进行操 作.“射线照相工艺卡”应由RTⅡ及其以上资格人员逐项填写编制,并经 无损检测责任人批准后使用. 4、射线胶片的使用与暗室处理按“管理制度汇编”暗室工作及制度执行.

5、摄片时机对一般材料,应在焊后12小时进行,对有延迟裂纹倾向的材料 应在焊后24小时进行. 6、委托探伤的压力容器焊缝必须有委托单位履行的无损探伤申请委托 单，申请单上必须有焊缝外观检验合格的见证和焊接检验员的签名. 7、射线照相前应对焊缝外观进行复验,焊缝表面的不规则状态在底片上 的图象应不掩盖焊缝中的缺陷与之混淆,否则应做适当的修整. 8、射线照相过程中的电离辐射防护应符合GB16357-1996《工业X射线 探伤放射性防护标准》GB18871-2002《电离辐射及辐射源安全基本标准》的有关规定. 9、射线照相的工艺要素和基本步骤: (1)透照方法的确定 (2)探伤编号方法 (3)几何条件的确定 (4)定位标记、识别标记、象质计的选用及摆放; (5)贴片及屏蔽散射线的措施 (6)射线窗口对焦 (7)曝光量的选择及操作 (8)底片质量自检

压力容器检验通用工艺规程

XXXXXXX 有限公司 检验通用工艺规程 文件号：QJG/JL 09-2010 修改单：0 第 1 页共14 页检验通用工艺规程 编制： 审核： 批准： 2010年 1 月 8 日发布 2010年 4 月 1 日实施

XXXXXXX 有限公司检验通用工艺规程 文件号：QJG/JL 09-2010 修改单：0 第 2 页共14 页 1.主题内容与适用范围 本规程规定了第一类压力容器制造过程中的材料、各零部件和成品的检验规程及要求。 本规程适用于第一类压力容器制造过程中的各工序检验。 2.引用标准 《固定式压力容器安全技术监察规程》 GB150-1998《钢制压力容器》（第1、2号修改单） JB/T4709-2000《钢制压力容器焊接规程》 3. 材料检验 压力容器所用的材料，应附有钢厂的材料质量证明书（原件或复印件应有销售单位销售红章及人员签字，注明销售数量。），按国家标准、行业标准或有关技术条件进行验收，合格后方可办理入库手续。具体应检查如下内容： 核查材料质量证明书应根据GB247《钢板和钢带验收、包装、标志及质量证明书的一般规定》、GB2102《钢管验收、包装、标志及质量证明书的一般规定》有关规定进行审查。质量证明书内容齐全，数据应正确。 复核材料标记对要求有标识的材料，材料检查员应将材料质量证明书和实物进行复核。其标识应和材料质量证明书一致。对本单位规定种植的材料标识，按《标记种植及移植管理制度》执行，检查员应进行检查确认。 材料的外观质量和几何尺寸应符合相关标准的规定，不允许存在气泡、裂纹、结疤、夹杂等缺陷。钢板的长度、宽度和厚度，其尺寸偏差应符合相应标准的规定。 对于第一类压力容器主要受压元件，若力学性能和化学成分项目齐全则不复验；若设计图样有要求、项目有怀疑、用户要求等，应进行复验。 外购件的受压元件必须有材料质量证明书，其要求应与上述相同。 外购的安全附件必须有质量证明书或合格证。按相关标准进行检定、校验，验收合格后方可入库。 检验合格的材料，检查员应填写入库验收单，经材料责任师审核后，按照标识种植的规定

轨道交通装备螺栓紧固防松标识操作规程

工艺文件 T-60-001 代替JT-60-249 轨道交通装备螺栓紧固防松标识操作规程

工艺文件 T-60-001

轨道交通装备螺栓紧固防松标识操作规程 1 目的 为防止轨道交通装备螺栓紧固防松标识漏划、错划，防松标识线条不规范等现象，本规程规定了各型轨道交通装备螺栓紧固防松标识的具体划法，做到能够明确辨别螺栓连接结构是否发生松动，确保各型轨道交通装备螺栓连接组装达到设计和制造工艺、质量要求和运营安全。 2 适用范围 本操作规程适用于各型轨道交通装备的螺栓、螺钉等紧固件防松、防脱的紧固标识划法及标识工具的使用。 3 基本要求 3.1 螺栓紧固防松标识工具 螺栓紧固防松标识工具主要有油漆记号笔、洁净抹布、清洗剂等。油漆记号笔的颜色应能与被标识部分颜色明显区分开来，一般情况下自检选用红色油漆记号笔，互检选用黑色油漆记号笔，特殊情况按照该产品组装工艺文件规定执行。 3.2 螺栓紧固防松标识流程 螺栓紧固操作者使用扭矩工具将螺栓、螺钉、螺母紧固到位后，先用洁净抹布将防松标识部位（螺栓、螺母及安装面）进行清洁，随后用规定的油漆记号笔涂打防松标识。 产品返修（紧固件需拆卸或松动的情况），产品返修前应先用抹布蘸取少量清洗剂去除原有的防松标识，然后进行返修，返修完成后重新涂打防松标识。 特殊情况下需要标识双线的具体按照该产品组装工艺文件规定执行。 3.3 螺栓紧固防松标识准则 3.3.1 产品图样上有明确扭矩要求的部位一般都需要进行防松标识。 3.3.2 当被紧固部位的螺栓、螺母都可进行防松标识时，防松标识原则上涂打在螺母端。 3.3.3 工序中的可视部位最好能在整车时看到，如果整车时确不能看到的，以本工序的可视面为准。 3.3.4 整车完工状态时观察，螺栓紧固为竖直方向时，防松标识位置为视觉正前方且标识线为竖直线；螺栓紧固为水平方向时标识线为水平线，无法在以上两个位置进行防松标识或有特殊要求的以该产品组装工艺文件为准。 3.3.5 所有防松标识的可追溯性，包括自检和互检，在产品质量确认表中以实名制体现。 3.3.6 同一产品的相同部位防松标识应一致，相邻或成组螺栓（螺钉）、螺母的防松标识

无损检测通常工艺标准规范标准规章

无损检测通用工艺规程 编制： ________________ 审核：________________ 批准：________________ 日期：________________

目录 第1章编制说明............................................... (3) 第2章射线检测通用工艺规程................................ (5) 第3章超声波检测通用工艺规程.................................... .21第1节承压设备对接焊接接头超声检测及质量分级.................... .24第2节承压设备钢板超声检测及质量分级............................ .29第3节承压设备用钢锻件超声检测及质量分级....................... .32第4章磁粉检测通用工艺规程.................................... .35第5章渗透检测通用工艺规程. (39) 第6章工艺卡附表............................................... .44第1节射线检测工艺卡.......................................... .44第2节超声检测工艺卡.. (45) 第3节磁粉检测工艺卡 (46)

第4节渗透检测工艺卡 (47)

第一章编制说明 1.1范围 本规程规定了对金属原材料、零部件和焊接接头进行射线检测、超声检测、磁粉检测、渗透检测的基本要求。 本规程适用于本公司钢制压力容器产品的无损检测工作。 1.2引用标准和编制依据 下列标准包含的条文，通过在本规程中引用而构成本规程的条文，在规程出版时，所有版本均为有效。所有标准都会被修订，使用本规程的各方应探讨使用下列标准最新版本的可能性。 压力容器安全技术监察规程（1999年版） GB150-1998 《钢制压力容器》 GB151-1999 《管壳式换热器》 JB/T4730.1?4730.6-2005 《承压设备无损检测》 《特种设备无损检测人员资格考核实施细则》 《放射卫生防护基本标准》 Q/JS.YLRQ--2008《质量保证手册》 1.3人员资格及职责 1.3.1从事无损检测的人员必须持有国家质量监察机构颁发的并与其工作相适应的资格等级证书。1.3.2从事无损检测的人员校正视力不得低于5.0,从事磁粉、渗透检测工作人员，不得有色盲、色弱。 1.3.3检测人员严格执行有关条例、规程、标准和技术规范，保证工作质量。 1.3.4评片人员的视力应每年检查一次，要求距离400mn能读出0.5mm的一组印刷体字母。 1.3.5检测操作人员必须按委托单要求并同时根据检测工艺规程进行操作，做好检测记录及签发检测报告。 1.3.3无损检测责任工程师的职责见《岗位职责》。 1.4无损检测方法使用原则

10简单压力容器制造检验通用工艺规程

储气罐制造检验通用工艺规程 Q2/TXY10-I-2007 0. 总则 为保证简单压力容器产品（储气罐）质量、检查所制造的产品质量是否符合图纸、图样标准及有关规程的要求。特制定本企业简单压力容器（储气罐）制造检验通用工艺规程，以便检验时参照。 1.职责 本规程归口质检科，技术科等部门配合。 2. 一般要求 2.1 本厂储气罐的制造,除符合《简规》的有关规定外,还要符合设计图纸要求和各项工艺文件规定。 2.2 焊工必须持证上岗。 2.3 本厂执行自检、专检制度，所有产品一律先行自检，然后由检验员按要求检验，合格后方可流入下道工序。 3. 封头 3.1 封头整块下料前作钢印移植，按相应的坯料直径用氧乙炔下料或等离子切割，去除氧化残渣，冲压成形后，其最小厚度不得小于名义厚度减去钢板负偏差。 3.2 成形后的封头，外观检查应无锈蚀和深度不大于0.1δ的划伤，用弦长相当于封头内径的间隙样板检查椭圆形内表面的形状偏差，样板与封头表面的最大间隙外凸不得大于1.25%Di，内凹不得大于0.625%Di，直边部分不得存在纵向皱折，最大最小直径差应不大于内径的1%。 3.3 封头缩口后应保证封头直边垂直，缩口部位无裂口，衬板宽窄一致且不小于12cm，最大最小直径差和同心度符合要求，直边高度差允许h （-5～+10）。 3.4 应100%检查封头表面质量。 3.5 按《简单压力容器封头检验记录》项目，认真填写检查记录。 4.筒体 4.1 储气罐筒体应按封头测周长下料。剪床定位后，对剪板进行实测，长、宽，误差不得大于2mm，对角线差不得大于3mm，然后予弯、卷园。

4.2 组焊前检查筒体一断面最大内径与最小内径之差，应不大于设计内径的1%。 4.3 接管中心线应与壳体主轴中心线垂直，并应保证接管端面的水平或垂直。4.4 壳体表面应避免机械损伤，对严重的尖锐伤痕进行修磨，修磨深度不得超过钢板名义厚度的10%，且修磨处应园滑过渡。 4.5应100%检查封头表面质量。 4.6 按《简单压力容器筒体检验记录》，认真填写检查记录。 5. 焊接 5.1 施焊前准备及施焊环境: 5.1.2 焊条、焊剂及其他焊材的贮存库应保持干燥，相对湿度不大于60%。 5.1.3 施焊前焊条应烘干，施焊现场焊条应存放在焊条保温筒内。 5.1.4 施焊前应对焊口两侧各30mm范围内的水、油、锈等污物进行清除。 5.1.5 当施焊环境相对温度大于90%，雨雪环境时且又无有效防护措施时，禁止施焊。 5.1.6 当焊件温度低于0℃时，应在始焊处100mm范围内预热到15℃左右。 5.2 焊接形状及外观要求 5.2.1 A、B类焊缝的对口错边量b≤0.25δn。 5.2.2 A类焊缝的棱角度E用弦长不小于1/3内径的内样板或外样板检查。(见下图) 5.2.3 B类焊缝的棱角度E用长度不小于 200mm 的直尺检查，检查结果应符合 E ≤0.1δn+2。 5.2.4 焊缝余高和同一焊缝的高度差应符合下列规定，焊缝在焊接接头每边的覆盖宽度应为2-4mm。 5.2.5 D类焊缝的焊脚高度应不小于较薄工件的厚度，并保证园滑过渡。 5.2.6 焊缝表面不得有裂纹、气孔、弧坑等缺陷，并不得保留熔渣及飞溅等。

+紧固件常用防松方法

224 第21章 螺纹紧固件连接的防松 一、松动机理 螺纹连接在工作状态下可能会经受所有类别的变动载荷，包括极为激烈的振动和冲击载荷。在变动载荷的作用下，螺纹连接的失效通常是由其自身的松动和疲劳破坏所引起的。在一般情况下，螺纹连接抗振松的寿命比其材料和结构的疲劳寿命短得多，远在疲劳破坏之前，就已经出现了因松动而造成螺纹连接的松脱失效，或者出现了因松动而导致连接件和被连接件的过早疲劳破坏。螺纹连接的失效会影响产品和设备的正常运转，甚至会造成严重的后果。如何防止螺纹连接的松动是研制和设计螺纹紧固件的重要任务之一。 在通常的螺纹连接中，摩擦力产生于内外螺纹接触面或螺纹紧固件支承面与被连接件的接触面上。当螺纹连接开始松转时，克服螺纹接触面上的摩擦所需的力矩M 1为： ()αρ-= tg Qd M 2 2 1……………………………（公式21-1） 式中：Q ——作用于螺栓或螺钉上的预紧力，又称轴力或紧固系统的夹紧力； d 2——螺纹中径； ρ——摩擦角，对于三角形螺纹,β ρcos 1 M tg = ,M 1是螺纹接触面之间的摩擦系数，β是牙型半角； α——螺纹螺旋线的升角，又称导角。 螺纹紧固件被拧紧后，由于螺母或螺钉头支承面上的摩擦而产生的附加力矩M 2为： 2 2 22D Q M μ= …………………………（公式21-2） 式中：μ 2——螺母或螺钉头支承面与被连接件接触面之间的摩擦系数； D 2——螺母或螺钉头支承面的平均直径，在接触压力均匀的情况下，D 2的精确值是： ??? ? ??--=223 3232n n R R R R D ωω ，R ω和R n 分别是支承面的外半径和内半径，如果支承面不平或接触压力不均匀，D 2就可能随着支承面的内半径到外半径而变化。 综上所述，决定螺纹连接开始松转时的总力矩M 为： ()??????+-=+=22 22221D tg d Q M M M μαρ…………………（公式21-3） 分析公式21-3可知，仅在总力矩M 等于或小于零的情况下，螺纹紧固件才开始自行松 转。对于连接用螺纹，在受静载荷作用时，即使润滑条件很理想，其摩擦角也始终大于升角：ρ>α，即满足螺纹的自锁条件，使公式21-3括号内的总值不会等于或小于零，螺纹紧固件也就不会自行松转。但是在经受动载荷时，例如在振动和冲击的作用下,螺纹紧固件在螺纹和支承面上产生了微观的滑移，这种相对的微观运动使摩擦系数由相对高的静态值变为很低的动态值，螺纹连接在各个方向上处于自由摩擦状态。此时，作用在螺纹上的轴向力在圆周方向上形成一个导致螺母松转的内松出力矩，使螺母开始松转，就像一个在斜面上的重物，由于摩擦力的变小或消失而往下滑动一样。这种松转称为螺纹连接的自松。千万次的振动循环耗尽了螺纹连接的防松摩擦阻力，使其从细微的松转直到完全的松脱。 螺纹件在螺纹面和支承面上的微观滑移是怎样产生的呢？对于承受轴向动载荷的螺纹
