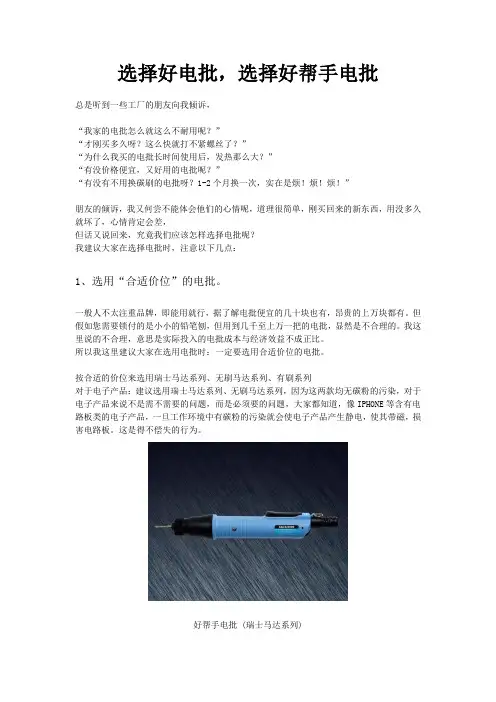

选择好电批,选择好帮手电批

选择好电批,选择好帮手电批

选择好电批,选择好帮手电批总是听到一些工厂的朋友向我倾诉,“我家的电批怎么就这么不耐用呢?”“才刚买多久呀?这么快就打不紧螺丝了?”“为什么我买的电批长时间使用后,发热那么大?”“有没价格便宜,又好用的电批呢?”“有没有不用换碳刷的电批呀?1-2个月换一次,实在是烦!烦!烦!”朋友的倾诉,我又何尝不能体会他们的心情呢,道理很简单,刚买回来的新东西,用没多久就坏了,心情肯定会差,但话又说回来,究竟我们应该怎样选择电批呢?我建议大家在选择电批时,注意以下几点:1、选用“合适价位”的电批。

一般人不太注重品牌,即能用就行,据了解电批便宜的几十块也有,昂贵的上万块都有。

但假如您需要锁付的是小小的铅笔刨,但用到几千至上万一把的电批,显然是不合理的。

我这里说的不合理,意思是实际投入的电批成本与经济效益不成正比。

所以我这里建议大家在选用电批时:一定要选用合适价位的电批。

按合适的价位来选用瑞士马达系列、无刷马达系列、有刷系列对于电子产品:建议选用瑞士马达系列、无刷马达系列,因为这两款均无碳粉的污染,对于电子产品来说不是需不需要的问题,而是必须要的问题,大家都知道,像IPHONE等含有电路板类的电子产品,一旦工作环境中有碳粉的污染就会使电子产品产生静电,使其带磁,损害电路板。

这是得不偿失的行为。

好帮手电批 (瑞士马达系列)好帮手电批(无刷马达系列)好帮手电批(有刷马达系列)2、选用“合适扭力范围”的电批。

合适的扭力范围能更好地保护好电批,比如说,有些人使用电批一定时间之后,发现电批打不紧螺丝,或者电批不会自动停止了,一直在转,这都是由于没有选择合适扭力的电批而造成的损害。

因为大多数人都希望电批能够适应更多的扭力范围,一来不用配备更多的电批,管理也比较些。

但这种行为不但不能使电批的性能得到充份利用,而且大大降低电批的寿命。

3、选用“带变频电源式的”的电批。

据了解目前市面上,存在三种接入电源式的电批:一种是带后备电源式的、一种是直插式的、还有一种是带变频电源式的。

电批扭力计操作规程

电批扭力计操作规程

广州鼎晟实业有限公司文件編號制定日期文件名称电批扭力计操作规程頁数1版本A/0一、电批扭力计使用1、在使用扭力测试仪前,先确定测试仪电量是否足够,再打开电源开关。

若电量不足时,在LCD左上方出现“LOBAT”,需充足电(充电时间3—5小时)。

2、要固定扭力测试仪,可使用固定旋钮。

3、调节调零旋钮来做扭力测试仪测试前数值调零。

(调零时,模式开关必须处于TRACK档上。

)4、根据测试需要,选择单位切换开关来调整力矩单位。

5、选择需要的测量模式,通过测量模式开关选定跟随值(TRACK)或峰值(PEAK)。

6、当需要测量最大峰值时,设定模式开关至峰值(PEAK)档,测量出来的数值会保留5秒以上。

假如按一下复位按钮,数据会自动清除归零。

7、根据不同的被测物,来选择匹配的带安全框的测试配件。

当使用扭力测试仪测量电动螺丝刀或气动螺丝刀等工具时,选用合适的测试配件安置在测试传感头上。

(可为不同的被测物定制合适的治具)8、测量完成后,关闭电源,取下附件和待测物。

二、测力连接测试头使用例如:测量校准自动停(带离合器)的电动螺丝刀正向扭力的方法如下1、首先打开扭力测试仪电源开关,安置匹配带安全框的测试配件——选择测量单位——在(TRACK)档上进行调零——再选择(PEAK)测量模式进行测量。

2、设定电动螺丝刀正反转开关在正向位置,把它安装在测试配件上,按复位按钮(RESET)进行数值复位清零,启动它使之旋转直至自动停止。

(弹簧绷紧属正常,再次测时需反向松开点弹簧。

)3、当电动螺丝刀停止时,显示板LCD上显示的测量数值为该电动螺丝刀的输出力矩。

4、再次反转启动电动螺丝刀,让测试弹簧退回原位高度,按复位按钮清除数值,测试电动螺丝刀扭力,重复以上测量几次,纪录好数据,多次比较出电动螺丝刀输出的准确扭力。

5、要设定电动螺丝刀的固定输出力矩,经过调整电动螺丝刀的扭力调节器,用以上方法测量作出数据,设定好电动螺丝刀的输出扭力。

(注意:在测试电动螺丝刀时有条件情况下,最好使用专用夹具将电动螺丝刀固定住,测试出的数据最准确。

扭力测试仪的使用方法

扭力测试仪的使用方法

扭力测试仪的使用方法
使用扭力测试仪的方法如下:
1. 准备工作:首先确保扭力测试仪的电源已经连接好并处于开启状态,同时检查仪器的显示屏是否正常工作。

2. 调节参数:根据测试需求,设置测试仪的参数,包括测试单位(如牛顿米或磅英尺)、测量范围、精度等。

3. 安装被测试件:将被测试的零部件或器件安装到测试仪上,确保安装牢固,以防止测试过程中出现松动或滑动。

4. 进行测试:按下开始测试的按钮,测试仪将开始记录扭矩值,通过力传感器实时监测被测试件的扭转力。

在测试过程中,确保被测试件的运动轴线与测试仪的传感器轴线处于垂直状态,以保证测试结果的准确性。

5. 数据收集:当测试完成后,测试仪将显示测试结果,并可以通过打印机或连接电脑的方式将测试数据导出保存。

6. 分析结果:根据测试数据进行结果分析,比对标准要求或者产品设计要求,评估被测试件的质量和性能。

7. 清理维护:测试完成后,及时清理测试仪的传感器和仪器表面,保持测试仪的外观干净整洁,以免影响下次测试的准确性。

定期进行维护保养,确保测试仪的正常使用和准确度。

电批扭力测试仪

电批扭力测试仪

数字显示测试数值,判读容易,不会 • 失误 • 2、扭力测定精确度达到±0.5% • 3、瞬时逆时方向,扭力皆可测试 • 4、最高值保留装置,可以供比较 • 5、单位转换开头可选择使用单位kgf-cm N.m. 或 • kgf-cm Lb.inch; • 6、附有组数值输出端子,可连接外围设备,绘出 • 扭力输出曲线图或印出多一次测量结果,以供 • 判读管理
电批扭力测试仪
供应商:东莞市迈科仪器设备有限公司
产品实图
产品简介
• 电批扭力测试仪是为测试和检测各种扭 矩而设计制造的一种智能化计量仪器。主 要用于检测和校正各种电动风动螺丝批、 扭力起子、扭力扳手的扭矩,各种产品涉 及拧紧力的测试,零件扭转破坏性试验等。 广泛应用于各种电气、轻工、机械制造、 科研机构等行业。

电批扭力测试仪操作指引

电批扭力测试仪操作指引

电批扭力测试仪操作指引(ISO9001-2015)1.0目的确保使用时得到正确数据,保证使用者有一致操作方法。

2.0范围适用本厂ADT-C10电批扭力测试仪。

3.0操作使用规范内容3.1使用之前首先要确认示波器是否在校正期限内;超出期限不可使用,必需送校正合格后方可使用。

3.2按下扭力测试仪上的P键,打开电源开关(如果闲置5分钟,电源会自动关闭)。

3.3按下F键6秒不放,屏幕显示FU字样,现在可以开始设置功能。

3.4按下D键可切换是否需要保持最大值,屏幕显示PEAK为保持,显示TRACK为不保持。

3.5按下F键,屏幕右上角显示MO,首次设置应为O.如显示屏不显示MO则需单击RESET键,如测量后需记录测量数据,测按D键可设置为保持10个数值(M1~M10)。

3.6按下F键,屏幕显示HI即可设置最大值上限,按D数值上升,如果设置为O,即为不设置上限,(ADT-C10最好设置上限为9Kgf.cm,超过该值即有报警声)。

3.7按下F键,屏幕显示LO,即可设置下限值,按D键设置数值,如果不使用该功能即设置为O。

3.8按下F屏幕显示UN,即可按D键,选择所需的单位(N,Kgf或Lbf),内部设置为N。

3.9按下F键,屏幕显示OV,即可设置超载比例,按D键设置,如果设置为O,则超比例为上限的100%~110%。

3.10按下F键,屏幕显示PF,在这个使用中,使用者一定不要改变数值,否则整台仪器会坏掉,无法修复.(请特别注意此事项)。

3.11按下F松开,如果按下D键则数字显示会倒置(即由D键切换数字朝上)。

3.12按下F键,选择PEAK(保持最大值读数),还是TRACK(不保持数值,显示过程值)。

3.13按下F键保持6秒钟,松开后即可进行测量。

注意:以上设置程序一定要按顺序依次操作,不可跳跃性设置。

3.14以上设置良好,要摆放于平面台上,将被测电批咀放入检测点螺丝十字位起动电批,再停止,检查测试仪器显示读数为电批力度。

电批扭力测试仪操作规程

电批扭力测试仪操作规程

电批扭力测试仪操作规程
编号:WI-008-04 1.目的:
给扭力测试仪使用人员提供正确的操作方法。

2.适用范围:
2.1适用于本公司所使用之HP-20型扭力测试仪。

3.内容:
3.1将仪器放置于平稳的工作台面上,防止跌落损坏;
3.2将测试仪之电批连接装置放入相应位置并确认连接装置的螺旋轴处于原始
位置且弹簧处于自然伸展状态;
3.3按测试仪的“POWER”键打开电源开机(当显示屏显示“LOBAT”时请勿使用并关闭电源进行充电);
3.4按“UNIT”键对其数值单位选择,相对应单位的LED亮起(我司所有电批
的扭力均以KG来定义);按“MODE”键将其设置为“PEAK”模式,便于测试数据的读取;
3.5确认显示屏的显示数字为“0.00”,将待测电批的批嘴取出,并将电批垂
直套在螺旋轴上(使其螺旋轴上的“十”字与电批的“十”字缺口完全吻合);3.6按动电批上的正向旋转开关直至停止转动,此时读取测试仪显示的数值
(该数值为电批的最大扭力值),并做好记录;然后按动电批的反向开关将测
试仪的螺旋轴恢复到初始位置,按“RESET”键进行复位操作使其数值归零,
测试完成。

注意事项:
4.1不可测试扭力超过20gkf之电批(该测试仪的最大测试范围为20KG);
4.2不可在电池电量不足或充电过程中使用此设备;
4.3使用设备配备的专用充电器进行充电,且充电时间不可超过6小时,防止损坏仪器或引起火灾;
4.4轻拿轻放,防止跌落和碰撞;
4.5不可私自对仪器进行拆装,以免造成损坏或精度不准确。

5.保养
5.1使用时应保持仪器清洁,使用后将仪器保存在干燥清洁,且不易碰到的指定位置。

CD-100电批扭力测试仪中文说明书(1)

CD-100电批扭力测试仪中文说明书(1)

日本思达操作说明书扭矩测试仪型号CD-100M/10M非常感谢购买CD-100M/10M扭矩测试仪为了安全、有效率的进行仪器的操作,在使用之前请仔细阅读这份操作手册。

理解操作的预防措施,仪器的性能以及怎样使用等等其他细节,并且正确使用。

目录1.安全预防措施·····················································P1~P22.零件的设计以及尺寸···············································P33.规格·····························································P44.液晶显示屏上信号说明·············································P5~P65.测试准备以及测试方法·············································P66.每个功能数值的设置方法···········································P67.高低限值的判定功能···············································P68.数据数值、最大值,最小值以及平均值的显示·························P79.实时输出方法·····················································P7~P810.记忆功能以及数据输出·············································P8~P1011.关于系统以及电源供应·············································P1012.调修服务·························································P11“符号和信号”的含义显示在每个预防措施最高点的“符号和信号”的含义请注意即使是一个被列为注意的项目,根据事件的不同,也可能会导致非常严重的后果。

电批扭力测试仪操作规范

电批扭力测试仪操作规范

电批扭力测试仪操作规范1.登记信息在使用电批扭力测试仪前,操作人员应填写相应的登记表,包括日期、操作人员、测试设备编号等信息,以便跟踪记录和管理。

2.准备工作2.1检查电批扭力测试仪的电源线、连接线是否完好无损,并正确连接到电源插座。

2.2检查测试设备是否处于正常工作状态,如电批电量是否充足,工作模式是否正确等。

2.3清理测试区域,确保无杂物或者障碍物干扰测试。

2.4确保操作人员穿着适当的个人防护装备,包括手套、安全眼镜等。

3.测试过程3.1将被测试件固定在合适的位置上,确保其稳定不会移动。

3.2调整电批扭力测试仪的扭力值,根据被测试件的要求进行调整。

3.3将电批扭力测试仪握紧,确保握持稳定,并将其与被测试件连接。

3.4按下电批扭力测试仪的启动按钮,进行测试。

3.5在测试过程中,注意观察电批扭力测试仪的显示屏,记录测试结果。

4.测试结果记录4.1在测试完成后,将测试结果记录在相关的文件或者记录表中。

4.2记录的内容包括:测试日期、测试人员、被测试件信息、测试结果等。

4.3如有必要,还应记录扭力测试仪的型号、序列号等相关信息。

5.结束工作5.1关闭电批扭力测试仪的电源。

5.2断开电批扭力测试仪与被测试件的连接。

5.3检查测试区域,恢复整理。

将测试设备等物品归位,清理工作区域。

5.4提交测试结果并进行相关的分析和处理。

6.安全操作6.1操作人员应严格按照相关的安全操作规范进行操作,切勿随意改变电批扭力测试仪的设定值。

6.2在测试过程中,不可将手指或其他物体放入电批扭力测试仪的工作区域,以免发生意外伤害。

6.3如发生异常情况,如电批扭力测试仪的故障或者测试件发生异常,应立即停止测试,并向相关人员报告并寻求帮助。

6.4在测试过程中,应保持注意力集中,避免分心或马虎操作,确保测试结果的准确性和可靠性。

7.设备维护7.1定期对电批扭力测试仪进行检验和维护,确保设备的正常运行。

7.2提前计划设备维护,避免设备长时间闲置或者使用不当导致设备损坏。

数字扭力测试仪操作方法注意事项 扭力测试仪如何操作

数字扭力测试仪操作方法注意事项 扭力测试仪如何操作

数字扭力测试仪操作方法注意事项扭力测试仪如何操作数字扭力测试仪是检测和测试及校准各种力矩的精密仪器,适用于各种需要测量力矩的转轴、轴承等产品、卡具、夹具等工具。

今日我们紧要来介绍一下数字扭力测试仪操数字扭力测试仪是检测和测试及校准各种力矩的精密仪器,适用于各种需要测量力矩的转轴、轴承等产品、卡具、夹具等工具。

今日我们紧要来介绍一下数字扭力测试仪操作方法及使用注意事项,希望可以帮忙用户更好的应用产品。

1、安装测力调整器于测量仪的测力传感头上,且用测力传感头上的4个固定螺丝将测力调整器固定,待测螺丝刀的抓口套在精度测量仪的轴头上。

2、设定电动启子开关在反向位置(可用手)返转启子,使测力调整器中的弹簧松弛;3、按复位按钮,使显示值为“0”;4、设定电动螺丝刀开关在正向位置,并启动使之旋转直至自动停止,(弹簧已绷紧压缩);5、当螺丝刀停止时,在显示板上产生的测量数值为螺丝刀的输出扭力;6、再次反转螺丝刀,使精度调整器回到原来高度,按复位按钮除去数值。

注意事项:1、定期更换测力调整器的推力轴承,若重复频繁使用,轴承会磨损,因而会失去平滑旋转并引发测量精度退化。

2、使用前检查调整器。

灰尘、缺少黄没或中轴弯曲都会降低测量精度;3、利用附属物可以测量除电动螺丝刀以外的其他工具的扭力,在使用附属物时应注意:1传感头和附属物应密合;2附属物需充分耐用,不致于在测量环境中坏掉;3充电时关掉开关;充电时间应不超过8小时;充电时不可使用;—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词:等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

扭力测试仪使用警告扭力测试仪假如操作错误,可能会损坏扭力测试仪或导致严重的事故。

电批扭矩测试仪作业指导书

电批扭矩测试仪作业指导书

电批扭矩测试仪作业指导书摘要:一、电批扭矩测试仪概述二、电批扭矩测试仪的操作步骤1.设备连接与准备2.传感器安装与卡位3.单位开关调节4.开启电源5.模式开关调节6.调零旋钮调节7.模式切换与测试三、注意事项与操作规程1.工作环境要求2.设备保养与维护正文:电批扭矩测试仪是一种用于测量和校准电动扭矩工具的设备,广泛应用于各类生产制造企业。

以下将详细介绍电批扭矩测试仪的操作步骤及注意事项。

一、电批扭矩测试仪概述电批扭矩测试仪主要用于检测和校正各种电动风动螺丝批、扭力起子、扭力扳手的扭矩,适用于各种产品涉及拧紧力的测试、零件扭转破坏性试验等。

该设备为智能化计量仪器,精度高、可靠性好,操作简便。

二、电批扭矩测试仪的操作步骤1.设备连接与准备:首先将扭力测试仪连接上电源,确保电源线完好无损。

2.传感器安装与卡位:将电批扭力传感器放在扭力仪的扭矩位置,注意将传感器下面卡位与扭力仪槽中的卡位吻合卡住,确保传感器稳定。

3.单位开关调节:将单位开关调节至所需的扭矩单位(如n.m)档位上。

4.开启电源:以上步骤完成后,打开电源开关。

5.模式开关调节:将模式开关(mode)调节至track的模式位置,以便进行实时扭矩监测。

6.调零旋钮调节:此时将调零旋钮(zero,adj)旋至屏幕视数为0,以确保测量精度。

7.模式切换与测试:将模式开关调节至peak档位,进行峰值扭矩测量。

在测试过程中,根据需要可随时调整参数。

三、注意事项与操作规程1.工作环境要求:保持工作场所干净整洁,避免潮湿、雨淋等不良环境。

2.设备保养与维护:定期检查设备运行状况,如有异常及时排除。

使用结束后,请将设备放置在干燥、通风的地方。

通过以上详细操作,您可以顺利完成电批扭矩测试仪的使用。

电批钮力测试仪操作指引

电批钮力测试仪操作指引

文件编号MWI-ENG-014设备名称版本号A 页 码1∕1生效日期2015.3.1
核准:审核:制作:
2、判定标准
3 .注意事项 图二
3.1 不可使用超过最大负荷的扭力工具,以免损伤仪器。

3.2 不要抛、扔,碰撞仪器或在仪器上放置重物。

3.3 不可将仪器存放在高温度,高湿度或寒冷的地方。

3.4 使用完毕后需切断电源。

2.1 同一把电批每次测量3次,记录每一次所测量的最大值(峰值),然后取3次所测
量的平均值为该电批的扭力值,并将测试结果记录在《电批扭力测试记录表》。

2.2 电批扭力测试标准值以工艺提供的SOP要求为准,当发现所测试电批电性能及机械
性能不合格时,生产应立即停止使用该电批,并将该电批交由工程部维修。

2.3 电批扭力测试由生产每天开班前测试1次,IPQC对扭力测试值进行再次确认,并将
结果记录在《电批扭力测试记录表》。

1.1 在开始测量之前,确定扭力计已足够充电,再打开开关,若充电不足会在显
示板左上角提示“LOBAT”,则需要使用专用充电器充电3-6小时。

2.2 第一步:固定仪器,必要时使用固定架;
第二步:调整单位切换开关到需要的单位;
第三步:把模式切换开关调整到需要的位置;
第四步:按复位键使显示数据归零;
第五步:当需要测量峰值时,设定模式开关到峰值;
第六步:根据测试方案选择合适的精度调节器,再再将待测电批、精度调节器
及测试传感头垂直90度相连接,转动电批读出扭力测量值,如图三深圳市凯仕宸能源科技有限公司
机器设备操作指引
电批钮力测试仪1、操作步骤
显示板电源开关测力传感
复位开关单位切换
模式开关。

扭力测试仪质量好与坏的判断

扭力测试仪质量好与坏的判断

扭力测试仪质量好与坏的判断扭力测试仪是工业中常用的一种测试仪器,用于测量旋转机件的扭矩大小。

在工业生产中,由于机器的相互配合,往往需要采用一定的扭矩来让机器正常工作,因此,扭力测试仪是非常重要的一种测试仪器。

但是,在市场上有很多种扭力测试仪,质量和价格也是参差不齐的,选择一个质量优良的扭力测试仪至关重要。

本文将介绍判断扭力测试仪质量好与坏的方法。

1. 精度在测量质量方面,精度是一个非常重要的考量因素。

扭力测试仪的精度决定了其能否准确地测量物体的扭矩大小。

如果扭力测试仪没有足够高的精度,就无法满足测量的需要,这就会影响到生产的效率和质量。

因此,精度是判断扭力测试仪质量优劣的一个重要标准。

通常,扭力测试仪的精度可以通过查看其说明书或性能参数来确定。

通常,精度越高,价格也越贵,但是,对于一些高精度的需要,价值远远超出了价格。

2. 可重复性可重复性是指在相同测试条件下,测试结果是否能够重复出现。

对于一个好的扭力测试仪而言,其测试结果应该是具有可重复性的。

如果无法保证测试结果的可重复性,则测试数据的准确性将无法得到保障,这样就会影响工业生产的质量。

依据可重复性的要求,扭力测试仪需要保证其读数的稳定性。

可以通过比较多次测试结果的方差,或者通过进行实验重复测试的方式来验证扭力测试仪的可重复性。

3. 响应速度响应速度是指扭力测试仪对扭矩力的反应速度。

通常,工业生产的要求会有一定的时间限制,因此,测试仪器响应速度也非常重要。

在工业环境中,需要对物体进行快速测试,因此,扭力测试仪的响应时间必须尽可能的快。

在评估扭力测试仪的响应速度时,需要考虑其适应性和响应速度两个方面,避免只关注其速度而忽略其适应性的情况。

4. 其他因素在评估扭力测试仪质量时,除了上述三个因素之外,还有一些其他的因素需要考虑。

其中包括:•质量好的扭力测试仪通常由一些知名品牌生产,他们在生产的过程中会使用优质的材料和良好的工艺来保证扭力测试仪的质量。

扭力测试仪使用方法及操作重点

扭力测试仪使用方法及操作重点

扭力测试仪使用方法及操作重点嘿,朋友们!今天咱就来好好唠唠扭力测试仪这玩意儿的使用方法和操作重点。

你可别小瞧了这扭力测试仪,它就像是个能精准测量力量的小能手呢!咱先说说怎么用它哈。

拿到扭力测试仪后,第一步,那得先好好检查检查,就像咱出门前得照照镜子整理整理一样。

看看各部件是不是都齐全完好呀,有没有啥小毛病啥的。

这一步可不能马虎,不然到时候测出来的数据不准,那不就白折腾啦!然后呢,根据要测试的东西,把扭力测试仪调整到合适的状态。

这就好比你要去参加不同的活动,得换上合适的衣服鞋子呀。

调整好了,就可以开始测试啦。

把要测试的物件和扭力测试仪连接好,就像手牵手一样,然后慢慢施加力量,看着测试仪上的数值变化,心里是不是还有点小期待呢?在操作的时候,有几个重点可得注意咯!就好像走路要走稳,不能东倒西歪一样。

首先,施加力量得均匀,不能一下子猛得很,一下子又没力气了,那测出来的能准吗?肯定不行呀!得像推太极一样,慢悠悠但有力道地进行。

还有哦,操作环境也很重要呢!不能在乱糟糟、脏兮兮的地方用,万一有啥东西干扰了测试,那不就麻烦啦。

要找个干净、安静的地儿,让扭力测试仪能专心工作。

另外,别忘了定期给它做个“体检”,就像咱人要定期去医院检查身体一样。

看看它是不是还健康,有没有啥小毛病,该保养的保养,该维修的维修。

这样它才能更好地为咱服务呀!你想想,要是扭力测试仪测出来的数据不靠谱,那咱不就像没头苍蝇一样乱撞啦?所以呀,一定要严格按照正确的方法和操作重点来。

这就好比做饭,盐放多了咸,放少了没味,得恰到好处才行呢!总之呢,扭力测试仪虽然看起来不复杂,但用起来可得用心。

只有这样,才能让它发挥出最大的作用,给咱提供准确可靠的测量数据。

咱可不能小瞧了它,它可是咱工作中的好帮手呢!大家可一定要记住这些要点哦,别到时候手忙脚乱的。

相信大家只要用心,都能轻松驾驭这个小玩意儿,让它为咱的工作添砖加瓦!。

好帮手电动起子说明书

好帮手电动起子说明书

生产厂:上海高手机电有限公司地 址:上海市闵行区中春路7166号变频大型系列使用说明书2.5~4.02.6~4.53.0~5.03.0~5.03.5~5.54.0~6.0700-1000700-1000500-700低压全自动电动起子扭力范围无载转速适用螺丝牙径(mm)机械螺丝自攻螺丝rpm 好幫手电气动起子全系列扭力对照表区分机型kgf.cm 使用前请仔细阅读本说明书ASA-9000(PS)20~50ASA-7000(PS)ASA-8000(PS)7.0~3012~40警告:在进行维修前必须将电源线自插座拔离,非专业人员请勿尝试维修本电动起子。

·请确定插座电源电压及电动起子所需电压相符。

·杂乱工作场所易造成伤害,勿将电动起子及配件放于水边,工作场所照明良好。

·确认插座的电压源及接地状况:起子本身附有接地导线,使用时请插在附有接地装置的插座上,不但可保障漏电安全,并可 排泄起子因操作磨擦所产生的静电及噪声干扰。

·切勿在电动起子非设定功能上操作,如钻孔等。

·不可使用电源线拉提电动起子或从插座猛拉开,避免电源线因长时间弯折导致断线,避免 电源线接触到热源、油污、化学剂等物品或磨擦到尖锐的物体边缘。

·插头插入起子或电源供应器插座时,它有方向性,必须对准插座内之导丘点后,方可用力插 入,然后以旋钮固定在起子或电源供应器上。

如此会减少因拉扯而断线的发生。

·为确保自身权益,保固期间内请勿拆修电动起子或控制器,请参考《保用范围条款》。

操作须知·操作前,确认被锁物已被强制固定后操作,避免锁螺丝时带动被锁物旋转而导致人员伤害。

·起子运转中切勿任意变换起子之转向,必须放松押扣板或放松下压力量﹙PS机型﹚, 待马达完全停止后方可切换。

·扭力设定:旋转扭力调整环来设定起子的扭力;顺时针旋转为扭力增大,逆时针旋转为扭力减小。

电批扭矩测试仪作业指导书

电批扭矩测试仪作业指导书

电批扭矩测试仪作业指导书
(最新版)
目录
1.电批扭矩测试仪的概述
2.电批扭矩测试仪的操作步骤
3.电批扭矩测试仪的操作注意事项
4.电批扭矩测试仪的维护和校准
正文
一、电批扭矩测试仪的概述
电批扭矩测试仪是一种用于测量电动螺丝批、扭力起子、扭力扳手等拧紧力工具的扭矩大小的测试设备。

它在生产过程中起着至关重要的作用,可以确保产品的拧紧力达到规定的要求,从而保证产品的质量和安全性。

二、电批扭矩测试仪的操作步骤
1.连接电源:将电批扭矩测试仪的电源线连接到电源插座上。

2.设置单位:将测试仪上的单位开关调节至所需的扭矩单位,如 N·m。

3.设置模式:将测试仪上的模式开关调节至 track 模式。

4.调零:将调零旋钮旋至屏幕显示的零位。

5.校准:将模式开关调节至 peak 模式,进行扭矩校准。

三、电批扭矩测试仪的操作注意事项
1.保持工作场所干净整洁,避免杂乱物品造成伤害。

2.注意工作环境的湿度和温度,避免将测试仪置于潮湿或高温的环境中。

3.在操作过程中,应确保手柄与传感器的卡位吻合,以保证测试数据
的准确性。

四、电批扭矩测试仪的维护和校准
1.定期检查测试仪的传感器和电路,确保其正常工作。

2.校准:根据使用情况,定期将测试仪送至专业机构进行校准,确保测试数据的准确性。

总之,电批扭矩测试仪在生产过程中起着关键作用,正确操作和维护测试仪可以确保产品的质量和安全性。

电批风批扭力测试仪安全操作及保养规程

电批风批扭力测试仪安全操作及保养规程

电批风批扭力测试仪安全操作及保养规程电批、风批和扭力测试仪是常见的电动工具,在工业领域中被广泛使用。

因为它们可以有效地提高工作效率和准确度,但是如果不加以正确操作和保养,这些工具可能会对工人造成危害。

因此,本文将介绍电批、风批和扭力测试仪的安全操作和保养规程,以确保工人的安全和设备的正常运行。

电批的安全操作和保养安全操作1.在使用电批之前,确认电源线和插头处于良好状态,并且插头与插座匹配。

2.禁止在潮湿和易燃的环境中使用电批。

3.在使用电批之前,应检查螺丝刀头是否松动、是否有损坏,为了避免过多的磨损,应正确选择螺丝刀头。

4.使用电批时,应确保平稳的操作,不可暴力使用或施力方向错误,避免超出其可扭矩范围。

5.在使用完电批后,清洁设备,避免灰尘和脏物进入电机内部。

保养规程1.定期检查电批转子和电刷的磨损情况,并加以更换。

2.清洁电批的外壳,使用棉布(或棉棒)蘸上少许汽油清除外壳的污渍。

3.不要将电批长时间存放在高湿度、酸性、碱性环境中,为了避免锈蚀和损坏,建议使用干燥的地方存放。

风批的安全操作和保养安全操作1.在操作之前,保证风批连通、线路接正,安全保护措施到位。

2.严禁将风批戳刺到人体上、将手指或其他物品伸入风批进气口、将风批反过来使用、超出其工作范围(转速)。

3.风批使用时,需要采取安全措施,建议使用耳塞、护目镜或口罩。

4.当风批使用过程中出现异常响声、异味、火花或其他异常现象,应立刻停止使用,检查缺陷,未修复前禁止使用。

5.不要让未经培训或未获得适当授权的人员使用风批。

保养规程1.风批内部应定期清洁,避免灰尘和脏物在元器件之间形成导电路或短路。

2.清洁风批的外壳,使用棉布(或棉棒)蘸上少许汽油清除外壳的污渍。

3.风批在使用时会产生较多的热量,因此需要定期检查风批的散热器和风扇是否运转正常。

4.风批使用需要纯净的空气,如果经常在灰尘严重的环境或工作面上操作,内部过滤器应定期清洁或更换。

扭力测试仪的安全操作和保养安全操作1.在使用扭力测试仪之前,应检查设备是否良好,操作人员需熟悉设备的安全工作原理和操作规程。

手动扭力测试仪操作方法

手动扭力测试仪操作方法

手动扭力测试仪操作方法
手动扭力测试仪操作方法如下:
1. 首先,检查测试仪是否正常工作,并确保所有连接都牢固。

2. 将被测试物品安装在测试仪的扭力传感器上,确保它们紧固并且没有松动。

3. 调整测试仪的显示屏或控制面板,选择适当的测试参数,例如测量单位、测量范围等。

4. 手动旋转被测试物品,应用力量,使其产生扭力。

5. 当扭力施加到被测试物品上时,测试仪将测量并显示实时的扭力数值。

6. 根据需要,可以记录扭力数据或进行进一步的分析。

7. 测试完成后,确保停止施加扭力,并将被测试物品从测试仪上取下。

8. 清洁和维护测试仪,以确保其可靠性和长期使用。

需要注意的是,具体的操作方法可能会因为不同的测试仪型号和品牌而有所不同。

建议在使用前仔细阅读测试仪的用户手册,以确保正确操作。

此外,为了保证测
试的准确性和安全性,建议在有经验的人员的指导下进行操作。

电批扭力测试仪操作规程

电批扭力测试仪操作规程

电批扭力测试仪操作规程一、准备工作1.检查电批扭力测试仪的供电电压是否与电源电压相匹配,插头连接是否稳固。

2.检查测试仪器的外部连接线是否完好,插头是否干净无尘。

3.检查电批扭力测试仪的传感器是否安装正确,传感器与电批接触的部位是否清洁。

4.检查测试仪器的显示屏是否正常工作,是否显示有关测试参数。

二、操作步骤1.将待测电批与电批扭力测试仪连接,并确保连接紧固。

2.打开电批扭力测试仪的电源开关,等待测试仪器进入正常工作状态。

3.选择合适的测试模式,根据实际需要选择扭力测试模式或扭力曲线测试模式。

4.设置测试参数,根据待测电批的规格要求和测试需要,设置测试参数如扭力上下限、测试次数等。

5.确认测试参数设置无误后,按下“开始测试”按钮开始测试,电批扭力测试仪开始记录并显示测试数据。

6.观察测试数据的变化,记录测试结果并进行数据分析。

如果测试数据有异常,及时暂停测试并检查测试仪器和被测电批是否存在问题。

7.测试结束后,将测试结果进行汇总和归档,清理测试仪器和测试环境。

三、注意事项1.操作人员应具备相关仪器设备操作经验和安全知识,遵守相关操作规程,确保测试的准确性和安全。

2.在测试过程中,应严格按照测试仪器的使用说明操作,避免误操作或操作错误。

3.在测试过程中,应注意测试环境的干净和整洁,避免灰尘或异物进入测试仪器和被测电批。

4.在测试中,应保持仪器设备的稳定,避免外界环境因素对测试结果的影响。

5.在测试结束后,及时清理测试仪器和测试环境,确保仪器设备的正常运行和下次测试的准备。

6.定期对电批扭力测试仪进行维护和保养,确保其正常工作。

以上是电批扭力测试仪的操作规程,通过按照规程进行操作,可以提升测试的准确性和稳定性,保障测试结果的可靠性。

电批扭力测试仪说明书

电批扭力测试仪说明书

安睿特(ANRETE)智能扭力计说明书在使用本产品之前,请您详细阅读使用说明,这将有助于提高您使用本产品的效率目录一、关于ANRETE扭力计 (2)二、主要功能 (2)三、HP性能指标 (3)四、各部分名称及功能 (3)1、液晶显示 (4)2、功能按键 (5)五、配件 (8)1、缓冲器 (8)2、充电器 (8)3、微型打印机 (8)4、RS232电脑连接线 (8)六、基本功能使用示例 (8)七、扭力测试安装 (10)1、螺丝批测试扭力步骤 (10)2、缓冲器的安装、检查 (11)3、扭力测试头规格 (11)八、注意事项 (12)一、关于Anrete扭力计Anrete牌HP系列扭力工具是针对各种扭力设计制造的一种智能化计量测试仪。

主要用于计量检测各种电动螺丝批、风动螺丝批、扭力起子和扭力扳手扭力的大小;校正电动螺丝批、风动螺丝批、扭力起子和扭力扳手、瓶盖扭力的扭力,使之符合需要;还可以测量其它工具的扭力,例如:各种夹具等。

Anrete扭力计操作简单,精度高、功能全、携带方便,适用于各种工业企业的产品生产和维修。

二、主要功能1、扭力方向显示。

2、自动报警设置。

3、可存储并打印10个测试数据。

4、自动计算储存数据平均值。

5、可在Kgf.Cm、Lbf.in、N.m之间随意转换。

6、具有峰值保持功能。

7、准确显示锂电池电量。

8、1-60分钟可调的无操作自动关机的省电设计。

9、环保大容量锂电池(1800 mA.h),安全自动充电控制。

10、轻触按键耐用可靠、便于操作。

11、可连接电脑实时显示受力数值及曲线。

三、HP性能指标四、各部分名称及功能1、液晶显示①扭力大小数值显示②扭力单位显示可选择Kgf.cm、Lbf.in、N.m三种不同的扭力单位,这三种单位之间能根据使用者的需要随意转换。

③电池充电指示:当电池充电时,会显示CHARGING;当电池充满电时,会自动停充,CHARGING显示关闭。

④电池电量显示:当电池电量不足时电池电量指示就会闪动。

扭力计的使用

扭力计的使用

电批扭力计使用方法发布时间:2012-06-27电批扭力计使用方法一、电批扭力计使用1、在使用扭力测试仪前,先确定测试仪电量是否足够,再打开电源开关。

若电量不足时,在LCD左上方出现“LOBAT”,需充足电(充电时间3—5小时)。

2、要固定扭力测试仪,可使用固定旋钮。

3、调节调零旋钮来做扭力测试仪测试前数值调零。

(调零时,模式开关必须处于TRACK档上。

)4、根据测试需要,选择单位切换开关来调整力矩单位。

5、选择需要的测量模式,通过测量模式开关选定跟随值(TRACK)或峰值(PEAK)。

6、当需要测量最大峰值时,设定模式开关至峰值(PEAK)档,测量出来的数值会保留5秒以上。

假如按一下复位按钮,数据会自动清除归零。

7、根据不同的被测物,来选择匹配的带安全框的测试配件。

当使用扭力测试仪测量电动螺丝刀或气动螺丝刀等工具时,选用合适的测试配件安置在测试传感头上。

(可为不同的被测物定制合适的治具)8、测量完成后,关闭电源,取下附件和待测物。

二、测力连接测试头使用例如:测量校准自动停(带离合器)的电动螺丝刀正向扭力的方法如下1、首先打开扭力测试仪电源开关,安置匹配带安全框的测试配件——选择测量单位——在(TRACK)档上进行调零——再选择(PEAK)测量模式进行测量。

2、设定电动螺丝刀正反转开关在正向位置,把它安装在测试配件上,按复位按钮(RESET)进行数值复位清零,启动它使之旋转直至自动停止。

(弹簧绷紧属正常,再次测时需反向松开点弹簧。

)3、当电动螺丝刀停止时,显示板LCD上显示的测量数值为该电动螺丝刀的输出力矩。

4、再次反转启动电动螺丝刀,让测试弹簧退回原位高度,按复位按钮清除数值,测试电动螺丝刀扭力,重复以上测量几次,纪录好数据,多次比较出电动螺丝刀输出的准确扭力。

5、要设定电动螺丝刀的固定输出力矩,经过调整电动螺丝刀的扭力调节器,用以上方法测量作出数据,设定好电动螺丝刀的输出扭力。

(注意:在测试电动螺丝刀时有条件情况下,最好使用专用夹具将电动螺丝刀固定住,测试出的数据最准确。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
好帮手电批扭力测试机,扭力测试器,扭力测试仪
高精度扭力测试机特点:
·扭力测试范围大,精度高,型号齐全。
·顺时针逆时针方向,松紧扭力皆可,不必更换起子头,附有可直接测试之扭力传导器,扭力值显示自动校准。
·扭力单位kgf.cm /N.m二种以及测量模式PEAK / TRAK/F.PEAK三种模式可选,可方便选择数值输出方式。
电源
5节1.2V氢可充电电池1000MA
充电时间
6小时左右
充满电使用时间
8小时
电池寿命
可充电300次左右
专用充电器
输入:AC100-240V、60/50HZ,输出DC7.3-8V、0.5A
扭力传导座尺寸
12个角或20mm2
外形尺寸
230 * 120 * 60mm
重量
2.0kg
注意事项
连接冲击式半自动电、气动工具请勿测试:不能测试超过扭力测试机最大扭力测试范围
·可计算扭力的最大值和平均值。
·内置输出电子可连电脑,从事扭力记录、编辑、计算。
·手提可充电式设计,体积小,重量轻,使用方便。
·数显控制+扭力设定+数据传递+多种模式=精准型扭力测试值。
·台湾原件、扭力精准、操作方便、可选三种扭力单位,可调自动清零时间。
机型规格
项目
AP-2
AP-10
AP-50
AP-100
15-90.0
4.5-270
扭力精度
+0.5%范围内(199或者低于+ 1位数)
显示
液晶LCD数位显示
测定方向
顺时、逆时方向,松紧扭力皆可测试
测量模式
PEAK
峰值模式:显示在扭力最大值处
TRACK
变值模式:显示值随扭力变化而变化
F.Байду номын сангаасEAK
初次峰值模式:当扭力达到最初峰值时锁定显示
零点调整
在TRACK模式下,同时按SET键少于2秒,可将数据调整归零
AP-300
测定范围
(kgf.cm)
0.03-2.00
0.15-10.00
0.75-50.00
1.5-100.0
4.5-300.0
(N.m)
0.003-0.2
0.015-1.00
0.075-5.00
0.15-10.00
0.45-30.0
(lbf.in)
0.03-1.8
0.15-9.0
0.75-45.0
相关文档
最新文档
