第7章控制系统的综合与校正(上)
自动控制理论
首页 上页 下页 末页 结束
电气与新能源学院
2019/12/16
5
如何找我？
刘平，男
Qq: 22478844
自
动 控
电话：
，13872464572（移动）
制 理
办公地点：电气实验楼2楼201-3房间,即
论 D201-3。
时间：白天没课的时候随时都行。
首页 上页 下页 末页 结束
电气与新能源学院
第一章第一章绪论绪论第二章第二章控制系统的数学模型控制系统的数学模型第三章第三章控制系统的时域分析控制系统的时域分析第四章第四章根轨迹法根轨迹法第五章第五章频率分析法频率分析法第六章第六章控制系统的综合校正控制系统的综合校正第七章第七章pidpid控制与鲁棒控制控制与鲁棒控制第八章第八章离散控制系统离散控制系统第九章第九章状态空间分析法状态空间分析法444电气与新能源学院首页上页下页201920192019121212303030教材及参考书1自动控制理论邹伯敏主编机械出版社2自动控制原理蒋大明著华南理工大学出版社1992年版5自动控制原理梅晓榕主编科学出版社6自动控制理论文锋编著中国电力出版社1998年版555电气与新能源学院首页上页下页201920192019121212303030考核方式
动 统和状态空间分析等。
控
制
具体来说，包括以下几个章节：
理
论 第一章 绪论
第二章 控制系统的数学模型
第三章 控制系统的时域分析
第四章 根轨迹法
第五章 频率分析法
首页
上页 第六章 控制系统的综合校正
下页 第七章 PID控制与鲁棒控制
末页
结束 第八章 离散控制系统
第九章 状态空间分析法
电气与新能源学院Байду номын сангаас
自动控制原理知识点
自动控制原理知识点 The document was finally revised on 2021第一章自动控制的一般概念自动控制的基本原理与方式1、自动控制、系统、自动控制系统◎自动控制：是指在没有人直接参与的情况下，利用外加的设备或装置（称控制装置或控制器），使机器、设备或生产过程（统称被控对象）的某个工作状态或参数（即被控量）自动地按照预定的规律（给定值）运行。
◎系统：是指按照某些规律结合在一起的物体（元部件）的组合，它们相互作用、相互依存，并能完成一定的任务。
◎自动控制系统：能够实现自动控制的系统就可称为自动控制系统，一般由控制装置和被控对象组成。
除被控对象外的其余部分统称为控制装置，它必须具备以下三种职能部件。
测量元件：用以测量被控量或干扰量。
比较元件：将被控量与给定值进行比较。
执行元件：根据比较后的偏差，产生执行作用，去操纵被控对象。
参与控制的信号来自三条通道，即给定值、干扰量、被控量。
2、自动控制原理及其要解决的基本问题◎自动控制原理：是研究自动控制共同规律的技术科学。
而不是对某一过程或对象的具体控制实现（正如微积分是一种数学工具一样）。
◎解决的基本问题：建模：建立系统数学模型（实际问题抽象，数学描述）分析：分析控制系统的性能（稳定性、动/稳态性能）综合：控制系统的综合与校正——控制器设计（方案选择、设计）3、自动控制原理研究的主要内容4、室温控制系统5、控制系统的基本组成◎被控对象：在自动化领域，被控制的装置、物理系统或过程称为被控对象（室内空气）。
◎控制装置：对控制对象产生控制作用的装置，也称为控制器、控制元件、调节器等（放大器）。
◎执行元件：直接改变被控变量的元件称为执行元件（空调器）。
◎测量元件：能够将一种物理量检测出来并转化成另一种容易处理和使用的物理量的装置称为传感器或测量元件（热敏电阻）。
◎比较元件：将测量元件和给定元件给出的被控量实际值与参据量进行比较并得到偏差的元件。
(完整版)自动控制原理课后习题及答案
第一章 绪论1-1 试比较开环控制系统和闭环控制系统的优缺点.解答：1开环系统(1) 优点:结构简单，成本低，工作稳定。
用于系统输入信号及扰动作用能预先知道时，可得到满意的效果。
(2) 缺点：不能自动调节被控量的偏差。
因此系统元器件参数变化，外来未知扰动存在时，控制精度差。
2 闭环系统⑴优点：不管由于干扰或由于系统本身结构参数变化所引起的被控量偏离给定值，都会产生控制作用去清除此偏差，所以控制精度较高。
它是一种按偏差调节的控制系统。
在实际中应用广泛。
⑵缺点：主要缺点是被控量可能出现波动，严重时系统无法工作。
1-2 什么叫反馈？为什么闭环控制系统常采用负反馈？试举例说明之。
解答：将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反馈。
闭环控制系统常采用负反馈。
由1-1中的描述的闭环系统的优点所证明。
例如，一个温度控制系统通过热电阻（或热电偶）检测出当前炉子的温度，再与温度值相比较，去控制加热系统，以达到设定值。
1-3 试判断下列微分方程所描述的系统属于何种类型（线性，非线性，定常，时变）？（1）22()()()234()56()d y t dy t du t y t u t dt dt dt ++=+（2）()2()y t u t =+（3）()()2()4()dy t du t ty t u t dt dt +=+ （4）()2()()sin dy t y t u t tdt ω+=（5）22()()()2()3()d y t dy t y t y t u t dt dt ++= （6）2()()2()dy t y t u t dt +=（7）()()2()35()du t y t u t u t dt dt =++⎰解答： （1）线性定常 （2）非线性定常 （3）线性时变 （4）线性时变 （5）非线性定常 （6）非线性定常 （7）线性定常1-4 如图1-4是水位自动控制系统的示意图，图中Q1，Q2分别为进水流量和出水流量。
机械控制工程理论基础课程教学大纲
“机械控制工程理论基础”课程教学大纲英文名称：Elements of Mechanical Control Theory课程编号：MACH3435学时：56（理论学时：40 实验学时：16 课外学时：20）学分：3适用对象：机械类、动力类本科生先修课程：高等数学，理论力学，电工电子技术使用教材及参考书：[1] 董霞、陈康宁、李天石.机械控制理论基础.西安交通大学出版社,2005.ISBN 7-5605-2041-3.[2] 董景新等.控制工程基础（第二版）.清华大学出版社，2003.ISBN: 9787302063872[3] [美] Katsuhiko Ogata著，卢伯英、于海勋译．现代控制工程（第三版）．电子工业出版社，2000.ISBN 7-5053-5395-0/TN.1247.一、课程性质和目的性质：专业基础目的：1．培养学生从动态和系统的角度建立机械系统数学模型的能力；2．培养学生对机械控制系统进行动态分析的能力；3．培养学生对机械控制系统的设计能力和综合能力；4．培养学生使用计算机仿真能力；5．培养学生系统分析能力和综合能力。
二、课程内容简介机械控制理论是研究“控制论”在“机械工程”中应用的科学，本课程主要介绍机械控制工程的基本概念、机电系统数学模型的建立、机电控制系统的时域分析和频域分析、机电控制系统的稳定性分析和机电控制系统的设计和校正。
通过课程教学和实验，培养学生对机电控制系统进行动态分析的能力和综合能力。
三、教学基本要求1．了解机电系统的数学模型并掌握基本的建模方法；2．掌握机电控制系统时域分析方法；3. 掌握机电控制系统的频域分析方法；4. 掌握机电控制系统稳定性分析方法；5. 初步掌握机械控制系统设计和校正方法。
四、教学内容及安排第一章：绪论1．理解“机械工程控制”的基本含义，本课程的特点，以及学习本课程的目的与任务；2．初步建立系统、反馈、控制、闭环系统等的基本概念。
自动控制6第六章控制系统的综合与校正
复合校正
同时采用串联校正和反馈校正的方法，对系 统进行综合校正，以获得更好的性能。
数字校正
利用数字技术对控制系统进行校正，具有灵 活性和高精度等优点。
02 控制系统性能指标及评价
控制系统性能指标概述
稳定性
准确性
系统受到扰动后，能否恢复到原来的 平衡状态或达到新的平衡状态的能力。
系统稳态误差的大小，反映了系统的 控制精度。
针对生产线上的各种工 艺要求，设计相应的控 制策略，如顺序控制、 过程控制等。
系统校正方法
根据生产效率和产品质 量要求，采用适当的校 正方法，如PID参数整定、 自适应控制等。
仿真与实验验证
通过仿真和实验手段， 验证综合与校正后的工 业自动化生产线控制系 统的稳定性和效率。
控制系统综合与校正的注
06 意事项与常见问题解决方 案
仿真与实验验证
通过仿真和实验手段，验证综合与校正后 的导弹制导控制系统的精确性和可靠性。
系统校正方法
针对导弹制导控制系统的性能要求，采用 适当的校正方法，如串联校正、反馈校正 等。
实例三
01
02
03
04
控制系统结构
分析工业自动化生产线 控制系统的组成结构， 包括传感器、执行机构、 PLC等部分。
控制策略设计
考虑多变量解耦控制
对于多变量控制系统，可以考虑采 用解耦控制策略，降低各变量之间 的相互影响，提高系统控制精度。
加强系统鲁棒性设计
考虑系统不确定性因素，加强 系统鲁棒性设计，提高系统对 各种干扰和变化的适应能力。
THANKS FOR WATCHING
感谢您的观看
控制系统综合与校正的注意事项
明确系统性能指标

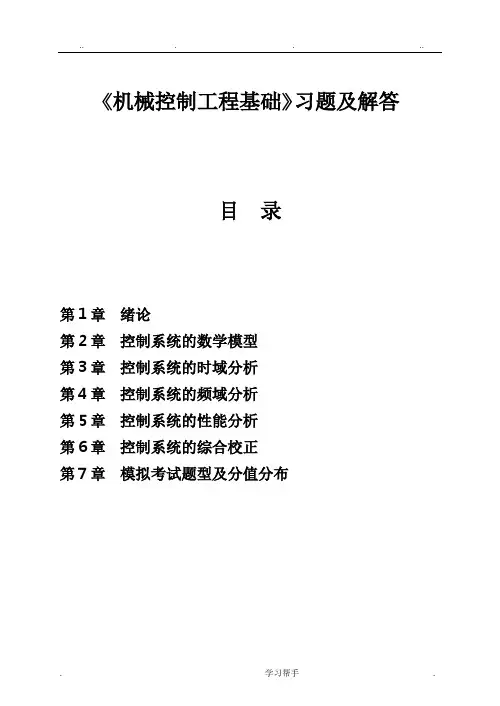

机械控制工程基础习题集
《机械控制工程基础》习题及解答目录第１章绪论第２章控制系统的数学模型第３章控制系统的时域分析第４章控制系统的频域分析第５章控制系统的性能分析第６章控制系统的综合校正第７章模拟考试题型及分值分布第1章绪论一、选择填空题1.开环控制系统在其控制器和被控对象间只有（正向作用）。
P2A.反馈作用B.前馈作用C.正向作用D.反向作用2.闭环控制系统的主反馈取自（被控对象输出端）。
P3A.给定输入端B.干扰输入端C.控制器输出端D.系统输出端3.闭环系统在其控制器和被控对象之间有（反向作用）。
P3A.反馈作用B.前馈作用C.正向作用D.反向作用A.输入量B.输出量C.反馈量D.干扰量4.自动控制系统的控制调节过程是以偏差消除（偏差的过程）。
P2-3A.偏差的过程B.输入量的过程C.干扰量的过程D.稳态量的过程5.一般情况下开环控制系统是（稳定系统）。
P2A.不稳定系统B.稳定系统C.时域系统D.频域系统6.闭环控制系统除具有开环控制系统所有的环节外，还必须有(B)。
p5A.给定环节B.比较环节C.放大环节D.执行环节7.闭环控制系统必须通过（C）。
p3A.输入量前馈参与控制B.干扰量前馈参与控制C.输出量反馈到输入端参与控制D.输出量局部反馈参与控制8.随动系统要求系统的输出信号能跟随（C的变化）。
P6A.反馈信号B.干扰信号C.输入信号D.模拟信号9.若反馈信号与原系统输入信号的方向相反则为（负反馈）。
P3A.局部反馈B.主反馈C.正反馈D.负反馈10．输出量对系统的控制作用没有影响的控制系统是（开环控制系统）。
P2A.开环控制系统B.闭环控制系统C.反馈控制系统D.非线性控制系统11.自动控制系统的反馈环节中一般具有（B ）。
p5A..给定元件B.检测元件C．放大元件D．执行元件12. 控制系统的稳态误差反映了系统的〔 B 〕p8A. 快速性B.准确性C. 稳定性D.动态性13.输出量对系统的控制作用有直接影响的系统是（B ）p3A.开环控制系统B.闭环控制系统C.线性控制系统D.非线性控制系统14.通过动态调节达到稳定后，被控量与期望值一致的控制系统为（无差系统）。
2021年注册公用设备工程师(暖通空调)基础考试题库
2021年注册公用设备工程师（暖通空调）《基础考试》题库【历年真题（部分视频讲解）＋章节题库＋模拟试题】目录•第一部分历年真题[部分视频讲解]o【公共基础（上午）】▪2020年注册公用设备工程师（暖通空调）《公共基础考试》真题及详解▪2019年注册公用设备工程师（暖通空调）《公共基础考试》真题及详解▪2018年注册公用设备工程师（暖通空调）《公共基础考试》真题及详解[部分视频讲解]▪2017年注册公用设备工程师（暖通空调）《公共基础考试》真题及详解[部分视频讲解]▪2016年注册公用设备工程师（暖通空调）《公共基础考试》真题及详解[部分视频讲解]▪2014年注册公用设备工程师（暖通空调）《公共基础考试》真题及详解[部分视频讲解]详解[部分视频讲解]▪2012年注册公用设备工程师（暖通空调）《公共基础考试》真题及详解[部分视频讲解]▪2011年注册公用设备工程师（暖通空调）《公共基础考试》真题及详解[部分视频讲解]▪2010年注册公用设备工程师（暖通空调）《公共基础考试》真题及详解[部分视频讲解]▪2009年注册公用设备工程师（暖通空调）《公共基础考试》真题及详解▪2008年注册公用设备工程师（暖通空调）《公共基础考试》真题及详解o【专业基础（下午）】▪2020年注册公用设备工程师（暖通空调）《专业基础考试》真题及详解▪2019年注册公用设备工程师（暖通空调）《专业基础考试》真题及详解▪2018年注册公用设备工程师（暖通空调）《专业基础考试》真题及详解▪2017年注册公用设备工程师（暖通空调）《专业基础考试》真题及详解详解▪2014年注册公用设备工程师（暖通空调）《专业基础考试》真题及详解▪2013年注册公用设备工程师（暖通空调）《专业基础考试》真题及详解[部分视频讲解]▪2012年注册公用设备工程师（暖通空调）《专业基础考试》真题及详解[部分视频讲解]▪2011年注册公用设备工程师（暖通空调）《专业基础考试》真题及详解[部分视频讲解]▪2010年注册公用设备工程师（暖通空调）《专业基础考试》真题及详解▪2009年注册公用设备工程师（暖通空调）《专业基础考试》真题及详解▪2008年注册公用设备工程师（暖通空调）《专业基础考试》真题及详解▪2007年注册公用设备工程师（暖通空调）《专业基础考试》真题及详解▪2006年注册公用设备工程师（暖通空调）《专业基础考试》真题及详解详解•第二部分章节题库o【公共基础（上午）】▪第一章高等数学▪第一节空间解析几何▪第二节微分学▪第三节积分学▪第四节无穷级数▪第五节常微分方程▪第六节线性代数▪第七节概率与数理统计▪第二章普通物理▪第一节热学▪第二节波动学▪第三节光学▪第三章普通化学▪第一节物质的结构与物质状态▪第二节溶液▪第三节化学反应速率及化学平衡▪第四节氧化还原反应与电化学▪第五节有机化学▪第四章理论力学▪第一节静力学▪第二节运动学▪第三节动力学▪第五章材料力学▪第一节拉伸与压缩▪第二节剪切与挤压▪第三节扭转▪第四节截面的几何性质▪第五节弯曲▪第六节应力状态与强度理论▪第七节组合变形▪第八节压杆稳定▪第六章流体力学▪第一节流体的主要物性与流体静力学▪第二节流体动力学基础▪第三节流动阻力与能量损失▪第四节孔口、管嘴和有压管道恒定流▪第五节明渠恒定流▪第六节渗流、井和集水廊道▪第七节相似原理与量纲分析▪第七章电气与信息▪第一节电磁学概念▪第二节电路知识▪第三节电动机与变压器▪第四节信号与信息▪第五节模拟电子技术▪第六节数字电子技术▪第八章计算机应用基础▪第一节计算机系统▪第二节信息表示▪第三节常用操作系统▪第四节计算机网络▪第九章工程经济▪第一节资金的时间价值▪第二节财务效益与费用估算▪第三节资金来源与融资方案▪第四节财务分析▪第五节经济费用效益分析▪第六节不确定性分析▪第七节方案经济比选▪第八节改扩建项目经济评价特点▪第九节价值工程▪第十章法律法规▪第一节中华人民共和国建筑法▪第二节中华人民共和国安全生产法▪第三节中华人民共和国招标投标法▪第四节中华人民共和国合同法▪第五节中华人民共和国行政许可法▪第六节中华人民共和国节约能源法▪第七节中华人民共和国环境保护法▪第八节建设工程勘察设计管理条例▪第九节建设工程质量管理条例▪第十节建设工程安全生产管理条例o【专业基础（下午）】▪第1章工程热力学▪ 1.1 基本概念▪ 1.2 准静态过程、可逆过程与不可逆过程▪ 1.3 热力学第一定律▪ 1.4 气体性质▪ 1.5 理想气体基本热力过程及气体压缩▪ 1.6 热力学第二定律▪ 1.7 水蒸气和湿空气▪ 1.8 气体和蒸汽的流动▪ 1.9 动力循环▪ 1.10 制冷循环▪第2章传热学▪ 2.1 导热理论基础▪ 2.2 稳态导热▪ 2.3 非稳态导热▪ 2.4 导热问题数值解▪ 2.5 对流换热分析▪ 2.6 单相流体对流换热及准则关联式▪ 2.7 凝结与沸腾换热▪ 2.8 热辐射的基本定律▪ 2.9 辐射换热计算▪ 2.10 传热与换热器▪第3章工程流体力学及泵与风机▪ 3.1 流体动力学基础▪ 3.2 相似原理和模型实验方法▪ 3.3 流动阻力和能量损失▪ 3.4 管路计算▪ 3.5 特定流动分析▪ 3.6 气体射流▪ 3.7 气体动力学基础▪ 3.8 泵与风机与网络系统的匹配▪第4章自动控制▪ 4.1 自动控制与自动控制系统的一般概念▪ 4.2 控制系统数学模型▪ 4.3 线性系统的分析与设计▪ 4.4 控制系统的稳定性与对象的调节性能▪ 4.5 控制系统的误差分析▪ 4.6 控制系统的综合和校正▪第5章热工测试技术▪ 5.1 测量技术的基本知识▪ 5.2 温度的测量▪ 5.3 湿度的测量▪ 5.4 压力的测量▪ 5.5 流速的测量▪ 5.6 流量的测量▪ 5.7 液位的测量▪ 5.8 热流量的测量▪ 5.9 误差与数据处理▪第6章机械基础▪ 6.1 机械设计的基本知识▪ 6.2 平面机构的自由度▪ 6.3 平面连杆机构▪ 6.4 凸轮机构▪ 6.5 螺纹连接▪ 6.6 带传动▪ 6.7 齿轮机构▪ 6.8 轮系▪ 6.9 轴▪ 6.10 滚动轴承▪第7章职业法规▪7.1 中华人民共和国建筑法▪7.2 中华人民共和国节约能源法▪7.3 中华人民共和国环境保护法▪7.4 中华人民共和国水污染防治法▪7.5 中华人民共和国固体废物污染环境防治法▪7.6 中华人民共和国招投标法▪7.7 中华人民共和国合同法▪7.8 民用建筑节能管理规定▪7.9 建设工程安全生产管理条例▪7.10 建设工程质量管理条例▪7.11 工程建设监理规定▪7.12 蒙特利尔议定书▪7.13 绿色建筑评价标准▪7.14 城镇燃气设计规范▪7.15 锅炉房设计规范▪7.16 特种设备安全监察条例▪7.17 通风与空调工程施工质量验收规范▪7.18 氢气站设计规范▪7.19 大气污染物综合排放标准▪7.20 氧气站设计规范▪7.21 地源热泵系统工程技术规范▪7.22 建设工程勘察设计管理条例▪7.23 建筑设计防火规范▪7.24 大气污染区综合排放标准▪7.25 压缩空气站设计规范▪7.26 安全防范工程技术标准▪7.27 工业金属管道工程施工规范•第三部分模拟试题o【公共基础（上午）】▪注册公用设备工程师（暖通空调）《公共基础考试》模拟试题及详解（一）▪注册公用设备工程师（暖通空调）《公共基础考试》模拟试题及详解（二）o【专业基础（下午）】▪注册公用设备工程师（暖通空调）《专业基础考试》模拟试题及详解（一）▪注册公用设备工程师（暖通空调）《专业基础考试》模拟试题及详解（二）内容简介本题库是2021年注册公用设备工程师（暖通空调）《基础考试》的题库，包括历年真题（部分视频讲解）、章节题库和模拟试题三大部分：（1）第一部分为历年真题（部分视频讲解）：本部分包含：①公共基础考试（上午）2008～2014、2016～2020年的考试真题，其中共有264道真题配有视频讲解；②专业基础考试（下午）2008～2011年、2013年、2016～2020年的考试真题，并给出了详尽的答案和解析，其中共有166道真题（2011～2013年）配有视频讲解。
自动控制原理课后题
⾃动控制原理课后题第⼀章⾃动控制系统的基本概念1.什么是⾃动控制系统？⾃动控制系统通常由哪些基本环节组成？各环节起什么作⽤？答：⾃动控制系统是在没有⼈的直接⼲预下，利⽤物理装置对⽣产设备和（或）⼯艺过程进⾏合理的控制，使被控制的物理量保持恒定，或者按照⼀定的规律变化的系统。
⾃动控制系统通常由给定环节、⽐较环节、校正环节、放⼤环节、执⾏机构、被控对象和检测装置等环节组成。
给定环节是设定被控制量的给定值的装置。
⽐较环节将所检测的被控制量与给定量进⾏⽐较，确定两者之间的偏差量。
校正环节将偏差信号转换成适于控制执⾏机构⼯作的信号。
放⼤环节将偏差信号变换为适于执⾏机构⼯作的物理量。
执⾏机构直接作⽤于控制对象，使被控制量达到所要求的数值。
被控对象是控制系统的被控制量或输出量，规律变化，以满⾜⽣产⼯艺的要求。
检测装置⽤来检测被控制量，并将其转换为与给定量相同的物理量。
2.试⽐较开环控制系统和闭环控制系统的优缺点。
答：开环控制系统结构简单、稳定性好，但不能⾃动补偿扰动量对输出量的影响。
当系统扰动量产⽣的偏差可以预先进⾏补偿或影响不⼤时，采⽤开环控制是有利的。
当扰动量⽆法预计或控制系统的精度达不到预期要求时，则应采⽤闭环控制。
闭环控制系统具有反馈环节，它能依靠反馈环节进⾏⾃动调节，以克服扰动对系统的影响。
闭环控制极⼤地提⾼了系统的精度。
但是闭环使系统的稳定性变差，需要重视并加以解决。
3.什么是系统的暂态过程?对⼀般的控制系统，当给定量或扰动量突然增加到某⼀个值时，输出的暂态过程如何？答：暂态过程是系统从⼀个稳态过渡到新的稳态所经历的过程。
当给定量或扰动量突然增加到某⼀个值时，输出的暂态过程可能出现以下情况：(1)单调过程。
(2)衰减震荡过程。
(3)持续震荡过程。
(4)发散震荡过程。
第⼆章⾃动控制系统的数学模型2-1 什么是系统的数学模型?在⾃动控制系统中常见的数学模型形式有哪些?⽤来描述系统因果关系的数学表达式，称为系统的数学模型。
《工程控制基础》课程教学大纲
《工程控制基础》课程教学大纲一、课程名称中文名称：工程控制基础英文名称：Foundation of Project Control二、课程编码及性质课程编码：0820943课程性质：专业核心课，必修课三、学时与学分总学时：32学分：2.0四、先修课程复变函数、积分变换、电路理论、模拟电子技术五、授课对象机械类各专业六、课程教学目的本课程侧重原理，其内容密切结合工程实际，是一门专业基础课。
它以控制论为理论基础，研究机械工程中广义系统的动力学问题；同时，它又是一种方法论。
学习本课程的目的在于：1. 培养学生以动力学的观点（而不是以静态观点）去分析机械工程系统的能力；2. 掌握从整体和系统的角度，分析的信息之传递、转换和反馈等角度来分析系统的动态行为的方法；3. 能结合工程实际，应用经典控制论中的基本概念和基本方法来分析、研究和解决其中的问题。
这包括两个方面：①对机电系统中存在的问题能够以控制论的观点和思维方法进行科学分析，以找出问题的本质和有效的解决方法；②如何控制一个机电系统，使之按预定的规律运动，以达到预定的技术经济指标，为实现最佳控制打下基础。
4. 熟练掌握机电系统的数学模型、有关数学工具（如Laplace变换等）的应用、传递函数与方框图的求取、简化与演算等。
对于线性系统的性能指标有较全面的认识，了解并掌握系统的综合与校正的常用方法。
表1 课程目标对毕业要求的支撑关系七、教学重点与难点：教学重点：1）本课程以控制理论作为基础，本课程以讲述机械工程中的控制方法为重点；2）在全面了解与掌握控制原理和控制方法论的基础上，着重讲解建立机电系统的数学模型，有关数学工具（如Laplace变换等）的应用，传递函数与方框图的求取、简化与演算等；3）课程详细介绍典型系统的时域和频域特性，判别线性系统稳定性的基本概念和常用判据；4）学习掌握线性系统的性能指标、系统的综合与校正的常用方法，帮助学生对系统辩识问题应建立基本概念；5）重点学习的章节内容包括：第2章“系统的数学模型”（6学时）、第3章“时间响应与误差分析”（6学时）、第4章“系统的频率特性分析”（6学时）、第5章“系统的稳定性”（6学时）、第6章“系统的性能分析与校正”（4学时）。
第七章 控制系统的性能分析与校正
反馈的功能：
1、比例负反馈可以减弱为其包围环节的惯性，从 而将扩展该环节的带宽。
2、负反馈可以减弱参数变化对控制性能的影响。 3、负反馈可以消除系统不可变部分中不希望有的
特性。
X i(s)
n1
n2
控制器 校正
对象1
对象2
校正
校正
X 0(s)
反馈串联的联结形式
一、利用反馈校正改变局部结构和参数
❖ 1、比例反馈包围积分环节
1. 设火炮指挥系统如图所示，其开环传递函数
系统最大输出速度为2转/min ，输出位置的容许误差小于2/秒。 (1) 确定满足上述指标的最小k值，计算该k值下的相位裕度和幅值裕度。 (2) 前向通路中串联超前校正网络Gc (s)=(1+0.4s)/(1+0.08s)，试计算相位裕度。
G(s)
k
s(0.2s1)0 (.5s1)
反馈校正、顺馈校正和干扰补偿。
X i(s) ＋ E
－
校正 串联
放在相加点之后
此处往往是一个 小功率点
＋ 控制器
－
N
X 0(s)
对象
校正 反馈
可以放在 任意位置
7-3 串联校正
一、串联校正（解决稳定性 和快速性的问题，中频段）
Gc(s)
X 0(s) X i(s)
R2 R1 R2
令
R1C S 1
和被包围环节G1(s)全然无关，达到了以1/ Hc(s)取代G1(s)的效果 反馈校正的这种作用，在系统设计和高度中，常被用来改选不希望有的某些 环节，以及消除非线性、变参量的影响和抑止干扰。
例：设其开环传递函数
G(s)
k
s(0.2s1)0 (.5s1)
CH7_控制系统的性能分析和校正(1)
L(ω)
[− 40] [− 20]
ωc
高频区伯德图 呈很陡的斜率下降，有利于 降低高频躁声。 但高频段有多个小惯性环节， 将对高阶模型系统的相位裕度产生不利影响， 使原来的相角裕度
0 ω 2
高频区 ω3 ω4ω5ω6 小 参 数 区
ω
γ 2 =180 +ϕ(ωc ) = arctgωcT2 − arctgωcT3 变成 γ 2 = arctgωcT2 − arctgωcT3 − arctgωcT4 − arctgωcT5 − arctgωcT6
顺馈校正
Gr (s)
补偿器放在 系统回路之外
Xi (s)
-
E(s)
G(s)
Xo (s)
不影响特征方程，只补偿由于 输入造成的稳态误差。
干扰补偿
当干扰直接可测量时
Xi (s)
-
E(s)
Y (s)
Gn (s )
N(s)
G1(s)
G2 (s)
Xo (s)
不影响特征方程，只补偿由于 干扰造成的稳态误差。
L(ω)
[− 40] [− 20]
ωc
0 ω 2
1 TΣ
高频区 ω3 ω4ω5ω6 小 参 数 区
ω
当 足 ωcT3 < 1, ωcT4 << 1, 满 ：
ωcT5 << 1, ωcT6 << 1
则 认 可 为
K(T2s + 1) 此时：G(s) ≈ 2 s (TΣs +1)
1 TΣ = (T3 + T4 + T5 + T6 ), 且 ≥ 2ωc TΣ
L(ω)
[− 40] [− 20]
机电控制工程基础
《机电控制工程基础》教学大纲第一部分大纲说明一、课程的性质和任务控制工程基础是以控制理论为基础，密切结合工程实际的一门专业基础课，是机械设计制造及其自动化专业必修课程。
本课程的任务是使学生获得控制工程基本理论和基本知识；掌握系统数学模型的建立、动、静特性的分析计算方法；根据对机电一体化产品性能要求，具有初步分析设计系统的能力。
二、本课程与相关课程的关系学习本课程之前应具有一定的数学、力学、电工电子学及其机械工程知识。
三、课程的教学基本要求（1）了解控制系统数学模型的建立及相关工程数学基础知识。
（2）掌握控制系统的时域和频域特性分析方法的基本概念。
（3）理解判别线性系统稳定性的基本概念，掌握线性系统稳定性的判据。
（4）了解系统的综合方法。
（5）了解采样系统的基本概念，系统特性的分析及综合方法。
四、教学方法和数学形式建议本课程内容理论性比较强，涉及面较宽。
课程教学形式建议以课堂讲授为生，辅助课堂练习，课堂讨论及自学。
有条件时可进行网上教学。
第二部分教学时数、教材、考试一、学时分配课内学时90（5学分），实验 6学时二、教材本课程教材分主教材和辅导教材各一册，主教材为教材基本内容，辅助教材包括各章节内容的导学、教学中重点难点内容的辅导、习题、课堂练习指导及学习自检内容。
教材名称、主教材：《机电控制工程基础》三、考试本课程采用闭卷考试，时间为2小时。
学生获得成绩由考试成绩及平时考查成绩组成，其中考试成绩占70%。
第三部分教学内容和教学要求一、教学内容(一 )控制系统的基本概念（2学时）1．开环控制系统与闭环控制系统2．自动控制系统的类型3．控制系统的组成与对控制系统的基本要求4．本课程的基本任务及特点、学习方法(二 ) 自动控制系统的数学模型（12学时）1．控制系统微分方程的建立2．非线性数学模型的线性化3．传递函数4．系统动态结构图(三) 自动控制系统的时域分析（12学时）1．自动控制系统的时域分析基础2．一阶系统的阶跃响应3．二阶系统的阶跃响应4．高阶系统的阶跃响应5．控制系统的稳定性分析6．控制系统的误差分析(四 ) 根轨迹法（14学时）1．根轨迹法的基本概念2．根轨迹法的绘制法则3．典型系统的根轨迹法4．广义根轨迹5．用根轨迹法分析系统的动态特性(五) 频率响应法（18学时）1．频率特性的基本概念2．典型环节的频率特性3．系统开环的频率特性4．系统开环频率特性图的绘制5．频率特性分析(六) 控制系统的校正与综合（8学时）1．概念2．串联校正3．基于频率法的串联校正4．基于根轨迹法的串联校正5．反馈校正6．前馈校正7. 系统设计中常遇到的一些二、教学基本要求(一) 控制系统的基本概念了解《机电控制工程基础》课程特点，初步建立控制系统概念。
华南理工大学网络教育自动控制原理随堂练习答案
当前页有10题，你已做10题，已提交10题，其中答对10题。
1.闭环系统的特点不包含以下哪项〔〕。
A．负反应 B．控制精度较低C．可减少或消除偏差 D．适应性好答题： A. B. C. D. 〔已提交〕参考答案：B问题解析：2.系统采用负反应形式连接后，那么 ( )。
A．一定能使闭环系统稳定B．系统动态性能一定会提高C．一定能使干扰引起的误差逐渐减小，最后完全消除D．需要调整系统的结构参数，才能改善系统性能答题： A. B. C. D. 〔已提交〕参考答案：D问题解析：3.自动控制系统中测量被控量并进行信号转换，再反应到输入端的元件是〔〕。
A．比拟元件 B．校正元件C．测量反应元件 D．执行元件答题： A. B. C. D. 〔已提交〕参考答案：C问题解析：4.火炮自动瞄准系统的输入信号是任意函数，这就要求被控量高精度地跟随给定值变化，这种控制系统叫〔〕。
A.恒值调节系统B.离散系统C.随动控制系统D.数字控制系统答题： A. B. C. D. 〔已提交〕参考答案：C问题解析：5.随动系统对〔〕要求较高。
A.快速性B.稳定性C.准确性D.振荡次数答题： A. B. C. D. 〔已提交〕参考答案：A问题解析：6.衡量系统稳态精度的重要指标时〔〕A．稳定性 B．快速性 C．准确性 D．平安性当前页有10题，你已做10题，已提交10题，其中答对10题。
1.控制系统的数学模型形式丰富，以下属于复域中的数学模型是〔〕A.微分方程B.传递函数C.频率特性D.结构图答题： A. B. C. D. 〔已提交〕参考答案：B问题解析：2.以下有关控制系统的数学模型描述错误的选项是〔〕A.微分方程是在时间域内描述系统动态性能的数学模型B.线性微分方程经过拉氏变换，即可得到传递函数C.根轨迹法是建立在传递函数模型根底上的D.传递函数仅可以表征系统的动态性能答题： A. B. C. D. 〔已提交〕参考答案：D问题解析：3.关于传递函数，错误的说法是〔〕。
自动控制原理与应用第7章自动控制系统的校正
03
非线性系统校正方法
非线性特性分析
描述函数法
通过描述函数将非线性环节近似为线性环节， 从而简化系统分析。
相平面法
在相平面上绘制系统状态轨迹，直观展示非线 性系统的动态特性。
谐波平衡法
通过谐波平衡方程求解非线性系统的稳态响应。
非线性校正策略
反馈线性化
通过引入适当的反馈，将非线性 系统转化为线性系统，从而应用 线性控制理论进行设计。
继电反馈
采用继电反馈方式，将非线性环节的输出作为反馈信 号，通过调整继电器参数实现对系统的校正。
04
数字控制系统校正技术
数字控制系统概述
数字控制系统的定义
通过数字计算机实现的控制系统，具有高精度、高灵活性和 易于实现复杂控制算法等优点。
数字控制系统的组成
包括被控对象、测量元件、数字控制器和执行机构等部分。
06
自动控制系统校正实验与仿真
实验目的与要求
01 掌握自动控制系统校正的基本原理和方法；
02 熟悉自动控制系统的性能指标及其评价方法 ；
03
学会利用仿真软件对自动控制系统进行建模 和仿真分析；
04
培养解决实际工程问题的能力。
实验内容与步骤
设计一个典型的自动控制系统 ，并对其进行数学建模；
对未校正的系统进行仿真分析 ，记录其性能指标；
校正方法
针对电机速度控制系统的非线性、参 数时变和负载扰动等特点，可采用自 适应控制算法进行校正。通过实时辨 识系统参数并调整控制器参数，实现 对电机速度的精确跟踪和控制。
校正效果
经过自适应控制校正后，电机速度控 制系统的动态响应性能和抗干扰能力 得到提高。系统能够快速适应电机参 数变化和负载扰动，保持稳定的转速 输出，提高控制精度和鲁棒性。
控制理论及其应用卢泽生主编第7章
7.1 校正问题的提出 7.2 各设计参数对系统性能的影响 7.3 系统的校正
7.3.1 超前校正 7.3.2 滞后校正 7.3.3 滞后 —超前校正 7.3.4 PID校正
1
7.1 校正问题的提出
L() 临界稳定状态
G(s)
G(s)
减小增益 K
G(s)
0
c
稳态误差增大
超前校正装置的对数频率特性曲线
对数幅频特性 曲线具有正的 斜率段
相频曲线具有
10
1
T
m
0
最大相位超前角频率 m
10 20lg
1
T
10 ( 0.1时）
T
20 20lg
90 45° 0
最大相位超前角 m
m
-45°
90
1
1
10T
T
10
100
T
T
正相移
lg m
1 2
lg
1 T
lg
1
T
lg
1
T
m
1
φ(ω)
0o
-45o
-90o
转角频率 1/T 10/T ω
渐近线
ω
ω
对数幅频特性 L()
惯性环节波德图
L() 20lg G( j) 20lg 1 20lg 1 T 2 2 1 T 2 2
振荡环节
传递函数为
频率特性
u=ω/ωn
幅频特性
G( j)
相频特性
Re2
I
2 m
1 (1 u2 )2 4 2u2
40dB dec
c
10
0 45 90 135 180
2020年《自动控制原理》随堂作业
自动控制原理第二章控制系统的教学模型D．非线性系统参考答案：A5.(单选题)参考答案：A6.(单选题)参考答案：D7.(单选题)参考答案：A8.(单选题)参考答案：B9.(单选题) 结构图的四要素不包括下列哪项（）。
A.函数方块B.分支点C.综合点D.支路参考答案：D10.(单选题)参考答案：C11.(单选题) 在信号流图中，只有（）不用节点表示。
A.输入B.输出C.比较点D.方块图单元参考答案：D12.(单选题) 梅逊公式主要用来（）。
A.判断稳定性B.计算输入误差C.求系统的传递函数D.求系统的根轨迹参考答案：C13.(判断题) 在初始条件为零条件下，系统输出量与输入量的拉式变换式之比，称为系统的传递函数。
参考答案：对14.(判断题) 在信号流图中，在支路上标明的是传递函数。
参考答案：对15.(判断题) 微分环节的传递函数只有零点而无极点，可以预示输入信号的变化趋势。
参考答案：对第三章自动控制系统的时域分析1.(单选题) 1．描述系统静态性能的指标有（）A．延迟时间td B．调节时间ts C．最大超调量 D．稳态误差ess参考答案：D2.(单选题) 2、如果系统动态性能指标只有调节时间存在，那么其TS=（）时，误差范围为2%。
A TB 2TC 3TD 4T参考答案：D3.(单选题) 3、关于控制系统系统的性能指标，以下不属于时域指标的是（）。
A.调节时间B.超调量C.静态误差D.中频宽度参考答案：D4.(单选题) 4．某二阶系统特征方程的根为，则其工作在（）。
A 无阻尼B 欠阻尼C 临界阻尼D 过阻尼参考答案：A5.(单选题) 5. 已知二阶系统的传递函数是，则该系统属于( )。
A．无阻尼系统B．欠阻尼系统C．临界阻尼系统D．过阻尼系统参考答案：B6.(单选题) 6．右图各曲线对应二阶系统不同阻尼情况下单位阶跃响应曲线，下面结论正确的是（）。
A.曲线1为临界阻尼二阶系统的单位阶跃响应B.曲线2为临界阻尼二阶系统的单位阶跃响应C.曲线3为过阻尼二阶系统的单位阶跃响应D.曲线2为过阻尼二阶系统的单位阶跃响应参考答案：B7.(单选题) 7．已知系统的开环传递函数为，则其型别为（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单位反馈系统的闭环频率特性： ( j) C( j) G( j) R( j) 1 G( j)
一般在实际系统中其开环频率特性具有低通特 性，即低频时
低频段时， G( j) 1
因此，低频时闭环的输(出j信号) 幅值1和G相G(位j(均j)与)输入基1 本相等。
高频段时，G( j) 1
( j) G( j) G( j) 1 G( j)
高频时闭环的输出信号幅值和相位均与开环特性基本相同。
比例-微分作用的波形图
积分控制器（I）控制规律
积分控制器的输出信号为：
传递函数:
Gc (s)
KI s
u (t )
Ki
t
e(t )dt
0
积分控制给传递函数增加了一个积分环节，增加了系统的 类型数，比如使系统由0型提高到1型,从而使系统的稳态 误差得以消除或减少,因此积分控制规律用以改善系统的 稳态性能。直观理解为:积分作用实际上是将偏差e累积起 来得到控制量u,如果偏差e不为0,积分作用将使积分控制 器的输出u不断增加或减小,调节不会停止,直到e为0,积分 控制器的输出才不再发生变化. 但对于已经具有串联积分环节的系统，再增加过多积分环 节则有可能使系统不稳定。
