AC-BC气源处理三连件
气源处理三联件
空气压污染的发生源
在制造机器及组装施工时
来自系统外 部
来自系统内部
操作篇 配管和接头・密封带
减压阀
过滤器
压缩机Biblioteka 气罐 后冷却器不合适的选择、施工 长期变化（损坏）
空气的外部泄漏、 破损
➢・影响机器正常工作 ➢・对安全造成影响 ➢・引起能源浪费
操作篇
配管作业时的注意事项 用专用的管切割刀将树脂管垂直切割。
管子切割刀TK-3（简易型）带锁
管子切割刀TK-1没有破损或毛刺， 具有直角切断面 简易操作力， 带锁
√
×
如有切伤，请更换。
操作篇 配管作业时的注意事项 快插式管接头
チャッ卡ク盘
ガイ导ド杆
パッキ衬ン垫
コ有レッ缝ト夹套
リリース释ブッ放シ推ュ 环 OリOン型グ 圈 打打込入ハー螺フ纹接头
快插式管接头
管子
更换滤芯
＜大型＞压力降至0.1MPa或开始使用2年后更换，以两者中最先到达者为 准。
＜小型＞圧力降至0.1MPa或开始使用2年后更换，以两者中最先到达者为准。
＊压力降 ： 1次侧和2次侧压力差
压差计GD系列
堵塞检测器
差压在0.05MPa以下时 差压在0.1MPa以上时
在外部泄漏检查或壳体、玻璃视窗受污染时，用中性洗涤剂进行清洗，壳 体破损时应立即更换。
操作篇
过滤器AF的分解 分解步骤 3
操作篇 调压器AR的分解 分解前注意事项
车间部份
过滤器（AF）
去除主线路过滤器后面的配管中产生的异物。
流动方向
主体 导流板
如：配管中的锈渍、
滤芯
粉末、密封材料的碎屑
挡水板 杯体
保护罩
AIRTAC电磁阀
2L170-10电磁阀(2L170-10),2L170-15电磁阀(2L170-15)，2L200-20电磁阀(2L200-20)，2L200-25电磁阀(2L200-25)，2L300-35电磁阀(2L300-35)，2L400-40电磁阀(2L400-40)
US-10电磁阀, US-15电磁阀, US-20电磁阀, US-25电磁阀, US-35电磁阀, US-40电磁阀
Q24QH-6气控阀，Q24QH-8气控阀，Q24QH-10气控阀，Q24QH-15气控阀，Q24Q2H-6气控阀，Q24Q2H-8气控阀，Q24Q2H-10气控阀，Q24Q2H-15气控阀
4A210-08，4A220-08，4A310-10
XQ230430，XQ230630，XQ250430，XQ250630，XQ230431，XQ230631，XQ250431，XQ250631
2V025-06电磁阀，2V025-08电磁阀，3V1-06电磁阀，4V110-06电磁阀，4V120-06电磁阀，4V130C-06电磁阀，4V210-08电磁阀，4V220-08电磁阀，4V230C-08电磁阀，4V310-08电磁阀，4V310-10电磁阀，4V320-10电磁阀，4V330C-10电磁阀，4V410-15电磁阀，4V420-15电磁阀，4V430C-15电磁阀，4M210-08电磁阀，4M220-08电磁阀，4M310-08电磁阀，4M310-10电磁阀
JM-05手动阀，JM-06手动阀，JM-06A手动阀，MOV-01手动阀，MOV-03手动阀，MOV-03A手动阀，
MSV86522EB手动阀，MSV86522TB手动阀，MSV86522LB手动阀，MSV86522PB手动阀，MSV86522PP手动阀，MSV86522PPL手动阀
亚德客、SMC、FESTO气缸对比表
NQ(6-32)* TD(6-40)* MRD DMB(32-200)* SBA(6,10,16)*
执 行 元 件
MQX(6-20) TB/TU(10-63)* SCR/SCL(20-63) RTB(10-100)
日标
HRQ TWH TWG TWQ TWM
STB(C,D)(20-25)* STF(32,50)*
SV310* SMU*
SM/SV/SN(NUMUR阀)
PV/PN（NUMUR阀） /PM
方 向 控
气控阀 EAV200-600
4H（A）200-300手动阀
HVL
方 向 控 制 元 件
3L\4L100-300手拉阀
HSV手动阀 4HV/4HVL手转阀 机械阀 S3系列机械阀 M3系列机械阀 M5系列机械阀 CM3系列机械阀 ZM3重载型机械阀 3F/3FM/4F脚踏阀 2W 2S 流体控 2L 制阀 2V 2P VX2(NBR,FKM,EPDM,PTF E)* VXD先导式（可选择密 封件材质）* VCA空气用两通阀* VCB温水用两通阀* VCL油用两通阀* VCS蒸汽用两通阀* VCW水用两通阀* VH系列手转阀（安装孔 HVM/HVT 尺寸与我司一致） VM200* VM200* VM430* VZM550* VFM350* VM100* VM830 FVA/FVS
398系列气源处理三联件
存水杯朝下。
５．３ 按阀体上箭头所示方向进行配管，该方
向即为气体进口方向。
６ 标记示例
接管螺纹
Ｇ
１ ４
，压力为０．０５～１ＭＰａ的３９８气
源处理三联件 ３９８，２２３气源处理三联件
二重设计院计算机应用室制
第0588页
３９８ 系 列 气 源 处 理 三 联 件
１ 适用范围 三 联 件 是 由 ３９４过 滤 器 、 ３９５减 压 阀 、 ３ ９６油 雾 器 组 合 而 成 。 它 具 有 过 滤 、 稳
压、油雾功能。过滤精度一般为 ５０ ～ ７５μｍ，调压范围为０．０５～１ＭＰａ，如需５ ￣１０μ ｍ， １０～ ２０μ ｍ， ２５～ ４０μ ｍ及 ０．０５～ ０．３ＭＰａ， ０．０５～ ０．６ＭＰａ， ０．０５～ １．６ＭＰａ订货时请注明。要进一步了解尺寸与性能请参阅过滤器、减压阀、油雾器 部分（即３９４、３９５、３９６）系列）。 ２ 技术参数 ２．１ 最大工作压力：１．６ＭＰａ。 ２．２ 工作温度：０～＋５０℃。 ２．３ 分水效率不低于８０％。 ２．４ 流量见表 １。

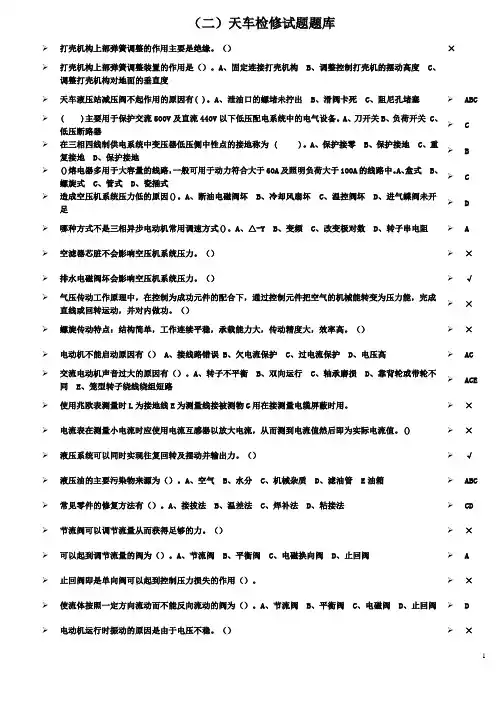

天车试题题库
（二）天车检修试题题库打壳机构上部弹簧调整的作用主要是绝缘。
（）×打壳机构上部弹簧调整装置的作用是（）。
A、固定连接打壳机构 B、调整控制打壳机的摆动高度 C、调整打壳机构对地面的垂直度天车液压站减压阀不起作用的原因有( )。
A、泄油口的螺堵未拧出 B、滑阀卡死 C、阻尼孔堵塞 ABC( )主要用于保护交流500V及直流440V以下低压配电系统中的电气设备。
A、刀开关B、负荷开关 C、C低压断路器在三相四线制供电系统中变压器低压侧中性点的接地称为 ( )。
A、保护接零 B、保护接地 C、重B复接地 D、保护接地()熔电器多用于大容量的线路，一般可用于动力符合大于60A及照明负荷大于100A的线路中。
A、盒式 B、C螺旋式 C、管式 D、瓷插式造成空压机系统压力低的原因()。
A、断油电磁阀坏 B、冷却风扇坏 C、温控阀坏 D、进气蝶阀未开D足哪种方式不是三相异步电动机常用调速方式()。
A、△-Y B、变频 C、改变极对数 D、转子串电阻 A 空滤器芯脏不会影响空压机系统压力。
（） × 排水电磁阀坏会影响空压机系统压力。
（） √气压传动工作原理中，在控制为成功元件的配合下，通过控制元件把空气的机械能转变为压力能，完成×直线或回转运动，并对内做功。
（）螺旋传动特点：结构简单，工作连续平稳，承载能力大，传动精度大，效率高。
（） × 电动机不能启动原因有（） A、接线路错误 B、欠电流保护 C、过电流保护 D、电压高 AC交流电动机声音过大的原因有（）。
A、转子不平衡 B、双向运行 C、轴承磨损 D、靠背轮或带轮不ACE 同 E、笼型转子绕线绕组短路使用兆欧表测量时L为接地线E为测量线接被测物G用在接测量电缆屏蔽时用。
× 电流表在测量小电流时应使用电流互感器以放大电流，从而测到电流值然后即为实际电流值。
() × 液压系统可以同时实现往复回转及摆动并输出力。
三联件说明书
气源三联件的综合使用说明气动三联件一般指空气过滤器、减压阀、油雾器，有些品牌的电磁阀和气缸能够实现无油润滑（靠润滑脂实现润滑功能），便不需要使用油雾器！空气过滤器和减压阀组合在一起可以称为气动二联件。
还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀（功能与空气过滤器和减压阀结合起来使用一样）。
有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。
总之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。
A.供气1、确保空气压缩机为气动工具提供正确的出气量(CFM)。
2、当工具与气源相连接时，将扳机开关(或压柄开关)置于"停止"档或"停止"位置。
3、当使用此工具时，采用政党标准的psi(或6.0~8.0公斤)气压。
气压过高和不干净的空气会因磨损过快而缩短工具的使用寿命，同时也有可能造成危险。
4、每天都应将储气罐中的水排干，因为气路中的水份很容易进入到工具中，并在使用工具时损坏工具的结构。
5、每周清洗一次空气入口处的过滤器装置。
请参考下面的连接装配图表。
6、当风管的长度大于8米时，通常需增加适量的排出气压以弥补长距离风管的途中气压损耗。
风管的内径必须为1/4"(6.35MM)，且与之相连的接头的内孔内径也必须为1/4"(6.35MM)。
但是通常推荐内径是3/8"(9.5MM)的风管以使气动工具的使用达到最好的效果。
7、使用合适的风管和接头装置。
我们不建议将快速接头直接连接到工具上，因为这样可能会由于工具使用时所产生的振动而使接头脱位或漏气。
相反，必须使用一根连接风管把气源引入到气动工具中。
B.安全说明1、必须时刻佩戴有安全认证的防护眼镜。
一定要使用防尘面罩，因为本工具的使用可能会产生对人体有害的灰尘。
如果有必要的话，还应当使用耳罩及手套。
2、始终保持身体和立足点的平衡。
使用夹具或台钳进行安全工作，这样双手都可以用于操作本工具。
气管接头
气动元件我们常用的气动元件分为控制元件、气源处理元件、执行元件及辅助元件。
控制元件：分为手动阀、电控阀（电磁阀）。
气源处理元件：分为三联件、二联件、调压过滤器、过滤器、调压器、给压器执行元件：气缸辅助元件：气管、气管接头、缓冲器等一、电磁阀作用：控制执行元件如气缸等安装使用注意事项：①、安装时可使振动方向与电磁阀的滑柱的动作方向（轴向）成直角，以避免振动对电磁阀的滑柱的影响。
②、为了防止冷凝水、油等流入电磁阀的线圈中，最好将线圈朝上或横向安装。
③、安装前应吹净管道内的灰尘、油污、碎屑等杂物颗粒，以免影响阀的动作及其损伤。
④、电磁阀应尽量靠近气缸安装：一是减少耗气量，二是响应快。
⑤、电磁阀在通电状态下不得使用手动按钮。
1、SMC VF1120-5GB-01我们公司第一代常用电磁阀，现在除客户特别指定时才会考虑使用。
2、费斯托FESTO VUVY我们公司第二代常用电磁阀，现在除客户特别指定时才会考虑使用。
3、SMC SY7120-5GB-01我们公司第三代常用电磁阀，现在除客户特别指定时才会考虑不使用。
4、亚德客Airtac 4V210-08二、气源处理元件三联件BC3000三联件分别由过滤器、调压器和给油器组成。
1、过滤器作用：过滤压缩空气中杂质安装使用注意事项：①、安装前应吹净管道内的灰尘、油污、碎屑等杂质颗粒，并防止密封材料碎片混入。
②、进出口方向不得装反；垂直安装，水杯向下。
③、不得安装在接近空压机处，尽量安装在各类气动元附近，因从空压机出来的压缩空气中的水和油呈气体状态，不仅影响过滤效果而且易损伤密封件，最好应在过滤器前加装冷却及干燥机。
2、调压器作用：调节进入三联件气压的大小。
安装使用注意事项：①、安装前应吹净管道内的灰尘、油污、碎屑等杂质颗粒，并防止密封材料碎片混入。
②、空气中冷凝水较多时，如果冷凝水滞留在阀内，容易造成减压阀不良，所以尽量将手柄安装在下方。
③、进出口不得装反，否则减压阀会长时间泄气，失去调压功能。
技能认证汽车焊装工高级考试(习题卷2)
技能认证汽车焊装工高级考试(习题卷2)第1部分：单项选择题，共55题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]下列说法错误的是( )。
A)正确分析、判断和处理各种事故隐患,把事故消灭在萌芽状态B)精心操作,严格执行钎焊工艺纪律,做好各项记录C)擅自离开工作岗位答案:C解析:2.[单选题]手弧焊时，焊接电源的种类应根据（）进行选择。
A)焊条直径B)焊件厚度C)焊条药皮性质答案:C解析:3.[单选题]焊接结构的形式有( )。
A)梁、柱和桁架B)壳体C)A和B均是答案:C解析:4.[单选题]准确地表达物体的形状、尺寸及其技术要求的图,称为( )。
A)图纸B)图样C)图表答案:B解析:5.[单选题]电焊机及其他焊割设备与高处焊割作业点的下部地面要保持( )m以上。
A)10B)15C)20答案:A解析:6.[单选题]以下说法错误的是( )。
A)夏天天气炎热身体出汗后衣服潮湿,所以熔化焊人员不得靠在焊件、工作台上,冬天则无此限制B)熔化焊作业人员应做到持证上岗,杜绝无证人员进行熔化焊作业C)推拉电源闸刀开关时,必须戴绝缘手套,同时头部需偏斜答案:A解析:7.[单选题]有利于减小焊接应力的措施有( )。
A)采用塑性好的焊接材料B)采用强度高的焊接材料C)将焊件刚性固定答案:A解析:8.[单选题]间隙的不均匀性又将使焊接压力波动,从而引起各焊点强度的显著差异,过大的间隙还会引起严重( )。
A)飞溅B)开裂C)毛刺答案:A解析:9.[单选题]焊接场地应保持必要的通道,且车辆通道宽度不小于( )mA)1B)2C)3答案:C解析:10.[单选题]对塑料件进行修复时,要佩戴( )。
A)安全帽B)护目镜C)线手套答案:B解析:11.[单选题]焊接时造成焊工电光性眼炎是由于弧光中的( )辐射。
A)紫外线B)红外线C)可见光答案:A解析:12.[单选题]不锈复合钢板焊接时,V型坡口开在( )侧应用最为普遍。
A)基层B)复层C)过渡层答案:A解析:13.[单选题]有经验的车身维修人员会把大量精力和时间用在损伤评估上,而总的修理时间反而会( )。
汽车生产线操作工练习题库+答案
汽车生产线操作工练习题库+答案一、单选题（共50题，每题1分，共50分）1、焊接场地应保持必要的通道，且车辆通道宽度不小于（）m。
A、3.0B、1.0C、2.0正确答案：A2、焊接完成后夹具的气阀应处于( )状态。
A、关闭B、打开C、打开或者关闭都可以正确答案：A3、焊接生产线上使用的悬挂式点焊机 DN3＿160，其额定功率为：（）。
A、100KVAB、150KVAC、200KVAD、160KVA正确答案：D4、点距即相邻两点的中心距，其最小值与被焊金属的厚度、导电率，表面清洁度，以及（）有关。
A、焊钳操作性B、焊核直径C、搭接边长度正确答案：B5、绝大部分触电死亡事故是由于（）造成的。
A、电伤B、电击C、电磁场生理伤害正确答案：B6、气体的体积越小,则压力就( )。
A、越大B、不变C、越小正确答案：A7、不等厚度材料点焊时，一般规定工件厚度比不应超过( ）。
A、1:5B、1:4C、1:3D、1:2正确答案：C8、气瓶储存时,下列行为应禁止的是( )。
A、放置于专用仓库储存,气瓶仓库应符合《建筑设计防火规范》的有关规定B、仓库内有地沟、暗道C、仓库内应通风、干燥,避免阳光直射正确答案：B9、焊接时，弧焊变压器过热是由于( ) 。
A、电缆线过长B、焊接电缆断线C、电源线误碰罩壳D、焊机过载正确答案：D10、对于多数熔化焊设备而言,电力变压器是否合适的决定性因素是( )。
A、允许的发热程度B、允许的电流值C、允许的电压降正确答案：C11、两层焊，为了保证点焊质量，工件的厚度比值通常应小于（）。
A、4.0B、2.0C、5.0D、3.5正确答案：B12、焊接接头的( )均不一样。
A、以上说法均不对B、成分、组织和性能C、成分一样，组织和性能不样D、成分和组织一样性能正确答案：B13、装有易燃介质或毒性程度为中度危害介质的低压反应容器及贮存容器属于（）。
A、一类容器B、二类容器C、三类容器正确答案：B14、电阻点焊用电极的作用不包括（）。
阳光泵业气动三联件详细说明书
阳光泵业气动三联件详细说明书（文章来源阳光泵业）一、特点气压传动系统中，气动三联件是指空气过滤器、减压阀和油雾器，有些品牌的电磁阀和气缸能够实现无油润滑(靠润滑脂实现润滑功能)，便不需要使用油雾器!过滤度一般为50-75μm，调压范围为0.5-10Mpa，如需过滤精度为 5-10μm，10-20μm，25-40μm，及调压为0.05-0.3Mpa，0.05-1Mpa三大件无管连接而成的组件称为三联件。
三大件是多数气动系统中不可缺少的气源装置，安装在用气设备近处，是压缩空气质量的最后保证。
三大件的安装顺序依进气方向分别为空气过滤器、减压阀和油雾器。
空气过滤器和减压阀组合在一起可以称为气动二联件。
还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀(功能与空气过滤器和减压阀结合起来使用一样)。
有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。
总之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。
空气过滤器用于对气源的清洁，可过滤压缩空气中的水分，避免水分随气体进入装置。
减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。
油雾器可对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。
二、使用说明1、过滤器排水有压差排水与手动排水二种方式。
手动排水时当水位达到滤芯下方水平之前必须排出。
2、压力调节时，在转动旋钮前请先拉起再旋转，压下旋转钮为定位。
旋转钮向右为调高出口压力，向左旋转为调低出口压力。
调节压力时应逐步均匀地调至所需压力值，不应一步调节到位。
3、给油器的使用方法：给油器使用JIS K2213输机油(ISO Vg32或同级用油)。
加油量请不要超过杯子八分满。
数字0为油量最小，9为油量最大。
自9-0位置不能旋转，须顺时针旋转。
三、注意事项1、部分零件使用PC(聚碳酸酯)材质，禁止接近或在有机溶剂环境中使用。
气源处理单元的使用及维护技术分析
2016 NO.03SCIENCE & TECHNOLOGY INFORMATION动力与电气工程22科技资讯 SCIENCE & TECHNOLOGY INFORMATION气源处理单元(又称三联件)在气压传动系统中应用十分广泛,是气动系统中不可缺少的气源调理装置,安装在用气设备的近处,是压缩空气质量的最后保证,可对压缩空气进行过滤、调压和润滑,为气动系统提供高质量的压缩空气,确保气动装置稳定可靠运行,有利于延长气动元件的使用寿命,因此加强对气源处理单元的结构及工作原理的理解、掌握其选用技巧、对故障进行分析并找到排除的对策、严格执行维护规程是十分必要的。
1 气源处理单元的结构及工作原理气压传动系统的工作介质为压缩空气,但自然界中的空气是一种混合物,主要是由氧气、氮气、水蒸气、其它微量气体和一些杂质(如尘埃,其它固体粒子等)等组成。
空气中水分、油份和固体杂质粒子等的含量是决定气动系统能否正常工作的重要因素。
气源处理单元(如图1所示)由空气过滤器(Filter)、减压阀(Regulator)和油雾器(Lubricator)组合在一起构成气源调理装置。
联合使用时,其顺序应为空气过滤器－减压阀－油雾器,不能颠倒,这是因为调压阀内部有阻尼小孔和喷嘴,这些小孔容易被杂质堵塞而造成调压阀失灵,所以进入减压阀的气体先要通过空气过滤器进行过滤,而油雾器中产生的油雾为避免受到阻碍或被过滤,应安装在调压阀的后面。
过滤器用于滤除压缩空气中的水分、油滴及杂①作者简介:吴党柱(1975—),男,广东高州,学士,讲师,主要从事机电一体化应用技术的研究和教学工作。
DOI:10.16661/ki.1672-3791.2016.03.022气源处理单元的使用及维护技术分析①吴党柱(广东省轻工职业技术学校 广东广州 510310)摘 要:气源处理单元(又称三联件)在气压传动系统中应用十分广泛,是气动系统中不可缺少的气源调理装置,安装在用气设备的近处,是压缩空气质量的最后保证,可对压缩空气进行过滤、调压和润滑,为气动系统提供高质量的压缩空气,确保气动装置稳定可靠运行,有利于延长气动元件的使用寿命,因此加强对气源处理单元的结构及工作原理的理解、掌握其选用技巧、对故障进行分析并找到排除的对策、严格执行维护规程是十分必要的。
初级仪表维修工理论试卷答案
湖南省职业技能鉴定试卷2021年初级化工仪表维修工理论知识试卷注 意 事 项1、考试时间：150分钟。
2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
3、请仔细阅读各种题目的答复要求，在规定的位置填写您的答案。
4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
第一局部 应知试题 〔总分：100分〕一、填空题〔每空0.5分,共30分〕1、用475校验智能变送器时经常碰到一些英语，请说出以下英语及缩略语代表的中文意义：Process Variable 代表〔 过程变量 〕；Loop test 代表〔 回路测试 〕；Zero Trim 〔 零位微调 〕；Set Default( 设置缺省值 )。
2、一只250Ω的电阻通过20mA 的电流时，其电阻两端的电压为 〔 5 V )。
3、 产生爆炸必须同时存在3个条件：a.(存在的可燃气体、蒸汽〕，b.〔上述物质与空气混合且其浓度在爆炸极限以内)，c.有足以点燃爆炸性混和物的火花、电弧或高温。
4、 我公司的企业文化是〔诚以待人〕、勤以对事、〔忠于职责〕、中达天下。
5、 PT100热电阻100℃时电阻值是( 138.5Ω )，其连接电缆一般采用( 三线制 )接法。
6、测量范围－100～－20℃的下限值是〔 －100℃〕，量程是〔 80℃ 〕。
7、1mmH2O= 〔 9.8 〕 Pa 1psi== 〔 6.9 〕kPa 100℃=( 373.15 )K 8、用万用表测量一个电路的电流,其档位必须打到(电流档),且必须和这个电路〔串联〕。
9、气源三联件指的是减压阀、〔 过滤器 〕、〔 油雾器 〕。
10、管道内介质到达设定压力而送出报警信号的仪表设备是〔压力开关〕。
11、“Pa 〞的单位太小，工程上习惯以“帕〞的1*106倍为压力单位，即〔兆帕 〕，符号表示〔MPa 〕。
12、管路的防冻，主要有〔电伴热〕和〔蒸汽伴热〕两种方法。
13、有一台差压变送器，其测量范围为0~20.0 kPa ，该表说明书中规定可实现的负迁移100%，最大可迁移成〔 -20~0 〕kPa 。
液压与气动技术习题答案毛好喜第7章习题参考答案
7-1 说明空气压缩机的工作原理。
【参考答案】活塞式空压机是通过曲柄连杆机构使活塞做往复运动而实现吸、压气，并达到提高气体压力的目的。
曲柄10由原动机（电动机）带动旋转，从而驱动活塞5在缸体4内往复运动。
当活塞向右运动时，气缸内容积增大而开成部分真空，活塞左腔的压力低于大气压力Pa，吸气阀2开户，外界空气进入缸内，这个过程称为“吸气过程”；当活塞反向运动时，吸气阀关闭，随着活塞的左移，缸内压力高于输出气管内力p后，排气阀1被打开，压缩空气送至输出气管内，这个过程称为“排气过程”。
曲柄旋转一周，活塞往复行程一次，即完成一个工作循环。
7-2 说明后冷却器的作用。
【参考答案】后冷却器安装在空气压缩机出口处的管道上。
它将空气压缩机排出的压缩空气温度由140～170℃降至40～50℃。
这样就可以使压缩空气中的油雾和水汽迅速达到饱和，使其大部分析出并凝结成油滴和水滴，以便经油水分离器排出。
7-3 说明储气罐的作用。
【参考答案】（1）贮存一定数量的压缩空气；消除压力波动，保证输出气流的连续性；（2）调节用气量或以备发生故障和临时需要应急使用；进一步分离压力空气中的水分和油分。
7-4 在压缩空气站中，为什么既有除油器，又有油雾器？【参考答案】除油器作用是分离并排出压缩空气中凝聚的油分、水分和灰尘杂质等，使压缩空气得到初步净化。
气动控制中的各种阀和汽缸都需要润滑，如汽缸的活塞在缸体中作往复运动，若没有润滑，活塞上的密封圈很快就会磨损，影响系统的正常工作，因此必须给系统进行润滑。
油雾器是一种特殊的注油装置，它以压缩空气为动力，将润滑油喷射成雾状并混合于压缩空气中，随着压缩空气进入需要润滑的部位，达到润滑气动元件的目的。
7-5 常用气源三联件是指哪些元件？安装顺序如何？如果不按顺序安装，会出现什么问题？ 【参考答案】气源三联件指：过滤器、减压阀、油雾器安装顺序：过滤器→减压阀→油雾器过滤器其作用是过滤空气中的水分、油污等杂质；减压阀主要对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤；油雾器主要是给系统运动部件提供润滑油；三者的安装顺序不能颠倒，会影响压缩空气中杂质除不尽，从而影响器件的正常使用，最终会影响系统工作的稳定性。
第二章：非标设计选择外购件
气路的构成气源气源处理装置空压机（工厂一般接大型气罐、干燥机）一般使用三联件，不需润滑时可直接用过滤减压阀。
残压释放手动阀单向阀速度控制阀压力表储气罐方向控制阀驱动装置保护气动回路安全，在维修时气路压力的排尽。
单向止回，防止气罐内压力的回流。
用来储存气体，同时起稳定系统压力的作用。
电磁阀，控制气缸、空气马达等驱动装置的换向。
气源：目前车间大多采用螺杆式空压机，其高效率、可靠性好、维护费用低，且能确保系统及压缩空气温度较低、部件可达到最佳使用寿命。
气动原件选择：包含品牌德国FESTO，日本SMC、KOGANEI、CKD，韩国TPC，台湾Airtac、CHELIC,国产Hitop气源处理装置：一般使用气动三联件，三联件包括空气过滤器、减压阀、油雾器。
有些品牌的电磁阀和气缸靠润滑脂润滑，不需要使用油雾器，此时可直接用二联件（过滤减压阀）。
根据气体需求量选择三联件（亚德客三联件GC300-10-M-F1，SMC三联件AC2000-02、二联件AW40-03BDG-A）。
气缸耗气量：分为平均耗气量和最大耗气量最大耗气量：Qmax=4.62D*D*S(P+0.102) /10000t，D为缸径mm、S气缸行程mm、P工作气压Mpa、t活塞杆伸出时间s、Qmax单位L/min 平均耗气量：q=1.57ND*DS(P+0.1)/1000000N为气缸每分钟往返次数n/min,非标设计中一般按气缸最大耗气量计算选择三联件。
其他：SMC三通残压手动阀VHS40-03A、两位五通SY3120-5LZD-C4、 3通直动式电磁阀3PA110-M5-3压力表分正压和负压用，Smc的正压压力表ISE20-N-M5-L、负压压力表ZSE20-N-M5-L、单向阀AKH12-00、5升储气罐VBAT05A1-Μ-X104；亚德客二位五通电磁阀4V110-06-B；Ckd电磁阀4GD229-C6-E2C-3、 4GD239-C6-E2C-3。
气源接头规格
122
AL1000～5000系列油雾器
AL1000～5000 SERIES LUBRICATOR
124
AC、BC系列三点组合（三联件）
AC,BC SERIES THREE-POINT COMBINATION (F.R.LCOMBINATION )
125
AFC、BFC系列二点组合（二联件）
AFC,BFC SERIES TWO-POINT COMBINATION (FR.LCOMBINATION )
28
2V系列二位二通电磁阀
2/2 WAY PILOT OPERATED SOLENOID VALVES
29
KLF系列电磁脉冲阀
KLF SERIES PULSE SOLENOID VALVES
30
VX2120/2130系列二位二通电磁阀
VX2120/2130 SERIES 2/2 WAY DIRECT ACTING SOLENOID VALVES
115
AC1000～5000系列空气过滤组合（三联件）
AC1000～5000 SERIES AIR FILTER COMBINATION (F.R.L COMBINATION)
116
AC1010～5010系列空气过滤组合（二联件）
AC1010～5010 SERIES AIR FILTER COMBINATION (FR.L COMBINATION)
FLUID SOLENOID VALVES WITH STAINLESS STEEL BODY
14
2WBF不锈钢法兰流体电磁阀
2WBF FLUID STAINLESS STEEL SOLENOID VALVES WITH FLANGE CONNECTION
压缩空气过滤器工作原理是什么
压缩空气过滤器工作原理是什么
压缩空气过滤器是指空气过滤装置，一般用于洁净车间，洁净厂房，实验室及洁净室，或者用于电子机械通信设备等的防尘。
在气动技术中，空气过滤器、减压阀和油雾器称为气动三大件。
为
得到多种功能往往将这三种气源处理元件按顺序组装在一起，称为
气动三联件。
用于气源净化过滤、减压和提供润滑。
1、携带含有灰尘、油、铁锈和水份等有害物质的压缩空气，进入压缩空气过滤器第一级过滤装置。
2、当压缩空气通过第一级筒状网眼过滤芯时产生聚结效应，大一点的颗粒将被吸附在滤材上，并且水
份会凝结成较大的水滴。
3、进入分离室时，压缩空气速度减缓，使得颗粒再一次聚集，水雾再次凝结在一个蜂窝状的聚水器上。
4、载着杂质颗粒的水沿着底部流到排水装置，通过自动或电动排水阀将其排出。
5、压缩空气中95%以上的水滴、油液以及大颗粒已被第一滤芯滤除，经第一级过滤后的压缩空气进入了第二级滤芯。
6、压缩空气通过第二级由特殊棉所制成的纤维过滤网时，会产生数以千计的小旋涡，同时压缩空气将被加速数十倍，旋涡中心犹如龙卷风一样，形成真空状态，在第一级过滤没有被滤除的水滴再次被气化、转换、滤除，同时，小到5微米的颗粒也被第二级滤网完全清除。
7、经两级过滤达到无尘、无锈、无油、无水滴的干净、干燥的压缩空气，保障气动设备的正常运行，延长气动设备使用寿命。
AC
改良的节流阀和容易 操作的旋钮，使油量 调节变容易。
ห้องสมุดไป่ตู้
高强度大的压铸托架
压力表
带限位指示器的压 力表,所定的压力范 围一目了然 （AR200~AR60 0适用）
将螺钉拧紧便组装完成 监视盘
（加压时有防止回转结构） 根据桔黄色标记的有无， 能一目了然确认调压手轮 的锁紧状态。见到桔黄色 标记，便可进行调压（仅 AR30 0、40 0、50 0）
SMC气动技术培训教程
特殊规格
减压阀直接配压力开关
Everything in pneumatics;advance in the world
SMC气动技术培训教程
AC系列三联件
SMC（中国）有限公司 上海分公司 营业技术 2004/1
Everything in pneumatics;advance in the world
Everything in pneumatics;advance in the world
SMC气动技术培训教程
空气组合元件－ AC系列 空气组合元件－ AC系列
SMC气动技术培训教程
规格说明
使用流体 耐压试验压力 最高使用压力 设定压力范围 溢流压力 环境温度及使用流 体温度 过滤精度 推荐用油 空气 1.5Mpa 1Mpa 0.05~0.85Mpa 设定压力＋0.05Mpa(溢流流量 0.1L/minANR时） 负5℃～60℃ 5m 透平一号油ISOVG32
Everything in pneumatics;advance in the world
SMC气动技术培训教程
附件
T型隔板 配压力开关
Everything in pneumatics;advance in the world
气源处理单元的使用及维护技术分析
故 障 现 象 出 口侧压力不能调整
溢流泄 漏
学 ｌ
外部泄漏
压力波动变大
表 ２减 压阀故障分析
原 因 （１）阀芯部位 脏东西嵌 入 （２）阀芯导 杆 ０型圈破损 （３）Ｎ芯卡死 （４）出 口侧高压形 成逆流 （１）膜 片 破 损 （２）溢流 口脏东西嵌入 （１）阀盖未拧 紧 （２）高 压 会 常 泄 气 （１）超 出合适的流量范 围 （２）进 口侧 进 气 不 通 畅 （３）减压 阀振 动
无油 雾输 出 油呈现 白浊状 态
原 因 （１）针阀调整不 良 （２）给油螺塞垫圈不 良 （３）油杯密封 圈不 良 （４）油杯破 损 （５）导油管滤 芯堵 塞 （６）导 油管硬 化 （７）导油管 内单 向阀芯嵌 入灰尘 （８）空气流量不足 （１）出 口处 向 卜曙盲配管 （２）出口处配管过长 （３）大 口径与小 口径气缸 同时动 作 ，ｐｂＩ：：Ｉ径气缸无油到达 （１）油 中有水 （２）混入压缩机油
ＤＯＩ：１０．１６６６１／ｊ．ｃｎｋｉ．１６７２－３７９１．２０１６．０３．０２２
动 力 与 电 气 工 程
气 源 处 理 单 元的 使 用及 维 护 技 术 分 析 ①
吴党柱 （广东省轻 工职 业技术学校 广东广州 ５１０３１０）
摘 要 ：气源处理单元（又称三联件）在 气压传 动系统 中应用十分广泛 ，是 气动系统 中不 可缺少的气源调理装置，安装在 用气设
空白 ：ＰＴ牙
