棉针织物的三大常见染色方法
纯棉织物染整工艺流程
纯棉织物染整工艺流程纯棉织物染整工艺流程的选择，主要是根据织物的品种、规格、成品要求等，可分为练漂、染色、印花、整理等1.练漂天然纤维都含有杂质，在纺织加工过程中又加入了各浆料、油剂和沾染的污物等，这些杂质的存在，既妨碍染整加工的顺利进行，也影响织物的服用性能。
练漂的目的是应用化学和物理机械作用，除去织物上的杂质，使织物洁白、柔软，具有良好的渗透性能，以满足服用要求，并为染色、印花、整理提供合格的半制品。
<BR>纯棉织物练漂加工的主要过程有：原布准备、烧毛、退浆、煮练、漂白、丝光。
<BR>1) 原布准备：原布准备包括原布检验、翻布（分批、分箱、打印）和缝头。
原布检验的目的是检查坯布质量，发现问题能及时加以解决。
检验内容包括物理指标和外观疵点两项。
前者包括原布的长度、幅度、重量、经纬纱线密度和密度、强力等，后者如纺疵、织疵、各种班渍及破损等。
通常抽查总量的10%左右。
原布检验后，必须将原布分批、分箱，并在布头上打印，标明品种、加工工艺、批号、箱号、发布日期和翻布人代号，以便于管理。
为了确保连续成批的加工，必须将原布加以缝接。
<BR>2) 烧毛：烧毛的目的在于烧去布面上的绒毛，使布面光洁美观，并防止在染色、印花时因绒毛存在而产生染色不匀及印花疵病。
织物烧毛是将织物平幅快速通过高温火焰，或擦过赤热的金属表面，这时布面上存在的绒毛很快升温，并发生燃烧，而布身比较紧密，升温较慢，在未升到着火点时，即已离开了火焰或赤热的金属表面，从而达到烧去绒毛，又不操作织物的目的。
<BR>3) 退浆：纺织厂为了顺利的织布，往往对经纱上浆以提高强力和耐磨性。
坯布上的浆料即影响织物的吸水性能，还影响染整产品的质量，且会增加染化药品的消耗，故在煮练前应先去除浆料，这个过程叫退浆。
棉织物上的浆料可采用碱退浆、酶退浆、酸退浆和**退浆等方法，将其从织物上退除。
棉针织物染整
棉针织物染色
❖ 设备：
绳状染色机： 高压染色机： 常温染色机： 溢流染色机：
活性染料染色
❖ 浸染法：
一浴一步法 一浴两步法：以K型中色为例：
染色： 染料：0.5~2%(对织物重) 食盐:5~30g/L 浴比:1:15~20 温度:40~50℃ 时间:20~40min
水洗
漂白
❖ H2O2漂白 ❖ 连续汽蒸：连漂续液化漂处液方加浓工度方（双式氧水）： 2.5~4.5g/L
工艺流程： 硅酸钠: 9~15g/L
30%烧碱: 0~3g/L
浸轧漂液
汽润湿蒸剂:
0.5~热3g水/L洗（60-80℃）
轧液pH值： 浸轧温度:
水洗
汽蒸温度: 汽蒸时间：
10.5~11 80~95℃，
35%硅酸钠：
4~10mL/L
30%烧碱： 工业汽皂：蒸
匀染剂O：
0~0.5mL/L 1热~4水g/洗L （06.01-~700.℃25）g/L
轧液pH值： 10.5~11
浸轧温度：
80~95℃，
轧余率：
200%左右
汽蒸温度：
95~100℃
汽蒸时间： 60~120min
冷水洗
丝光
❖ 特点：具有一般织物丝光的优点外，还能防 止单面针织物产生卷边和使织物表面平滑、 改进手感等特有的优点。
同时加入容量很小的轧槽中进行浸轧。 此法现常用。以k型染料为例：
❖ 工艺流程：浸轧染液→卷堆（K型：16~24h）→后处理 ❖ 工艺处方：
K型染料：X 30%烧碱：30~50mL/L
堆放时间：16-24 h
棉织物的印花方法
棉织物的印花方法及工艺内容摘要：棉织物印花常用的染料有：活性染料、可溶性还原染料、不溶性偶氮染料、稳定不溶性偶氮染料、涂料等。
按印花方法不同可分为：直接印花、防染印花、拔染印花等。
关键词：棉织物印花一、直接印花直接印花是所有印花方法中最简单且使用最普遍的一种。
由于这种印花方法是用手工或机器将印花色浆直接印到织物上，所以叫直接印花。
根据花样要求不同，直接印花可以得到三种效果，即白地、满地和色地。
白地即印花部分的面积小，白地部分面积大；满地花则是织物的大部分面积都印有颜色；色地花是先染好地色，然后再印上花纹，这种印花方法又叫罩印。
但由于叠色缘故，一般都采用同类色浅地深花为多，否则叠色处花色萎暗。
下面分别介绍各染料的直接印花。
（一）可溶性还原染料直接印花可溶性还原染料渗透性、匀染性好，印制方便，工艺过程简单，并能与许多其它染料共同印花。
但该染料价格较高。
由于是还原染料隐色体硫酸酯钠盐，使染料对棉纤维直接性降低，故一般只能作浅色印花。
染料中有些品种在染液中色泽浅淡，印花时不易觉察印疵。
为了便于观察，常在印浆中加入一些对棉纤维无亲和力且又易于洗除的酸性染料来显示着色。
这些示色剂有:C.I.酸性橙1、C.I.酸性橙27、C.I.酸性紫7、C.I.酸性蓝1等。
可溶性还原染料在酸性条件下可被氧化剂氧化成原来的还原染料而显色，但由于染料不同，其氧化难易也不同，一般可分为易氧化、一般、难氧化三类。
可溶性还原染料都能溶于水，但各染料的溶解度却不相同，一般情况下，可用50～80℃的温热水来溶解，但个别染料则必须加入助溶剂。
这些助溶剂的加入，除增加染料溶解度外，还对增进色泽鲜艳度及染色牢度有一定作用。
这些助溶剂有：溶解盐B、硫代二乙醇、尿素、乙二醇乙醚、二缩乙二醇等。
常用的有溶解盐B和尿素。
尿素不可过量，否则会影响染料发色。
可溶性还原染料的显色方法很多，一般可分为两类，即酸浴法和汽蒸法。
酸浴法的代表是亚硝酸钠法，而汽蒸法的代表是氯酸纳-硫氰酸铵法。
棉针织物染整生产过程

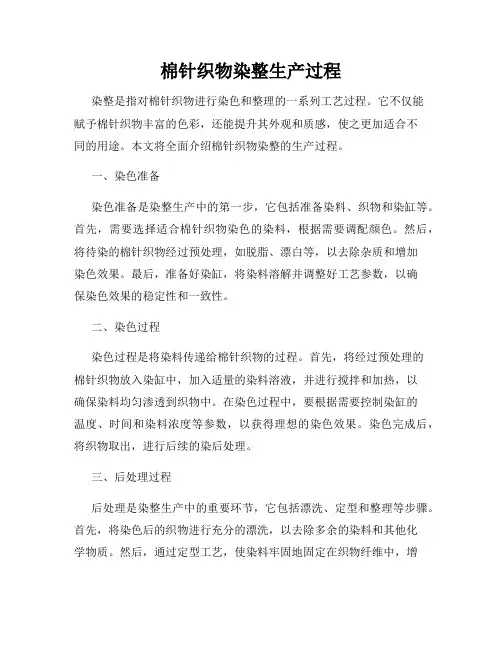

棉针织物染整生产过程染整是指对棉针织物进行染色和整理的一系列工艺过程。
它不仅能赋予棉针织物丰富的色彩，还能提升其外观和质感，使之更加适合不同的用途。
本文将全面介绍棉针织物染整的生产过程。
一、染色准备染色准备是染整生产中的第一步，它包括准备染料、织物和染缸等。
首先，需要选择适合棉针织物染色的染料，根据需要调配颜色。
然后，将待染的棉针织物经过预处理，如脱脂、漂白等，以去除杂质和增加染色效果。
最后，准备好染缸，将染料溶解并调整好工艺参数，以确保染色效果的稳定性和一致性。
二、染色过程染色过程是将染料传递给棉针织物的过程。
首先，将经过预处理的棉针织物放入染缸中，加入适量的染料溶液，并进行搅拌和加热，以确保染料均匀渗透到织物中。
在染色过程中，要根据需要控制染缸的温度、时间和染料浓度等参数，以获得理想的染色效果。
染色完成后，将织物取出，进行后续的染后处理。
三、后处理过程后处理是染整生产中的重要环节，它包括漂洗、定型和整理等步骤。
首先，将染色后的织物进行充分的漂洗，以去除多余的染料和其他化学物质。
然后，通过定型工艺，使染料牢固地固定在织物纤维中，增强染色的耐久性和牢度。
最后，对织物进行整理，如烘干、整烫等，以获得柔软、光滑的最终品质。
四、质量控制在整个染整生产过程中，质量控制是至关重要的。
通过定期抽样和检测，可以确保染色效果的一致性和符合规定标准。
主要的质量控制指标包括色牢度、均匀度和染色缺陷等。
为了提高染整的质量，需要对设备进行维护和保养，并对工艺流程进行优化和改进。
五、环保考虑随着环保意识的提升，棉针织物染整过程中的环境问题日益引起关注。
为了减少对环境的影响，染整企业可以采取一系列措施。
例如，合理使用染料和化学品，优化工艺流程，减少废水和废气的排放，并进行废水处理和废物回收等。
总结：棉针织物染整生产过程包括染色准备、染色过程、后处理过程、质量控制和环保考虑等环节。
通过科学的染整工艺和严格的质量控制，可以使棉针织物具备丰富的色彩和高品质的外观。
布料是怎么染色的？
布料是怎么染色的？染色是人类一项最古老的工艺，它可以使布料变得颜色和形状各异、鲜艳刚苗。
针对不同类型的布料，染色有各种不同的方法。
本文主要对布料染色的方法做一个综合性的介绍，包括一些经典的染色技术以及一些改进的技术。
一、化学染色1、低温活性染料染色这是一种常见的布料染色方法，又称“水洗染”。
这种染色方法主要适用于棉麻、纤维素、人造丝、人造毛等纤维材料，可以得到多种色泽，如：红、绿、黄、灰、蓝等。
它的特色是染色快速，洗涤化学使用比较友好，对织物有一定的保护功能。
2、热水染热水染主要适用于人造毛、棉等慢变色纤维材料。
在料子与染料溶液的接触下，料子在使用稀释剂的协助下逐渐吸取，使料子的色彩发生改变。
热水染最大的优点是可以获得很好的派色性，而且洗色也相对保守。
二、毛染毛染是一种采用自然色染的布料染色方法，它是以天然的植物染料为原料，以桑染和混染相结合的方式染面料，从而使面料低温染上纯正而坚定的色彩。
毛染经久耐色，色彩质朴洁净，不但能够给用户以自然、舒适和高雅的感受，也能够营造出多样的搭配效果。
三、印染印染是一种综合的布料染色方法，它把印花染色工艺结合起来，使布料具有无比色彩和形状绚丽多样的功能。
印花图案可以是剪裁式或者织布式，它可以采用褶边、浸色、绞花等技术，来达到染色及形状和纹理上的变化。
四、复合染（物染）复合染是一种将化学染料与自然染料共同染色，以达到染色色彩饱满、色泽鲜明的效果。
这种技术不仅可以调整色彩的色度，而且可以创造出超高的色彩变化和特殊的色彩鲜艳的效果。
五、现代颜料染现代颜料染是一种在现代颜料染料在化学物质微型缝隙中迅速染料的新技术。
该技术采用特定的染料包覆剂把染料包含在物质的表面空隙中，形成致密的，有力的染色性能。
在染料和纤维之间形成化学键，使颜色更稳定耐磨，耐洗涤，发色鲜明，而且抗氧化性也很强，颜色不易褪色，并且不会对料子产生任何污染。
总结：染色是人类最古老的工艺，它可以为布料带来多种颜色和形状。
苎麻、毛丝、化学纤维的前处理

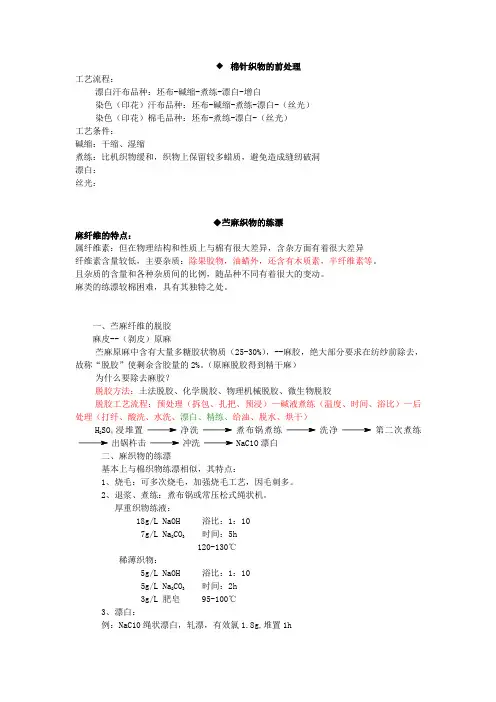

◆棉针织物的前处理工艺流程：漂白汗布品种：坯布-碱缩-煮练-漂白-增白染色（印花）汗布品种：坯布-碱缩-煮练-漂白-（丝光）染色（印花）棉毛品种：坯布-煮练-漂白-（丝光）工艺条件：碱缩：干缩、湿缩煮练：比机织物缓和，织物上保留较多蜡质，避免造成缝纫破洞漂白：丝光：◆苎麻织物的练漂麻纤维的特点：属纤维素：但在物理结构和性质上与棉有很大差异，含杂方面有着很大差异纤维素含量较低，主要杂质：除果胶物，油蜡外，还含有木质素，半纤维素等。
且杂质的含量和各种杂质间的比例，随品种不同有着很大的变动。
麻类的练漂较棉困难，具有其独特之处。
一、苎麻纤维的脱胶麻皮--（剥皮）原麻苎麻原麻中含有大量多糖胶状物质（25-30%），--麻胶，绝大部分要求在纺纱前除去，故称“脱胶”使剩余含胶量的2%。
（原麻脱胶得到精干麻）为什么要除去麻胶？脱胶方法：土法脱胶、化学脱胶、物理机械脱胶、微生物脱胶脱胶工艺流程：预处理（拆包、扎把、预浸）—碱液煮练（温度、时间、浴比）—后处理（打纤、酸洗、水洗、漂白、精练、给油、脱水、烘干）H2SO4浸堆置净洗煮布锅煮练洗净第二次煮练出锅杵击冲洗NaC1O漂白二、麻织物的练漂基本上与棉织物练漂相似，其特点：1、烧毛：可多次烧毛，加强烧毛工艺，因毛刺多。
2、退浆、煮练：煮布锅或常压松式绳状机。
厚重织物练液：18g/L NaOH 浴比：1：107g/L Na2CO3时间：5h120-130℃稀薄织物：5g/L NaOH 浴比：1：105g/L Na2CO3时间：2h3g/L 肥皂 95-100℃3、漂白：例：NaC10绳状漂白，轧漂，有效氯1.8g,堆置1h宜采用平幅加工，减少折痕和漂斑4、半丝光：提高对染料的吸附率为什么进行半丝光？◆羊毛的前处理原毛含有大量杂质：天然杂质：羊脂羊汗附加杂质：植物性杂质、尘土、色素原毛纺织前经洗毛、炭化、漂白等工序毛条、纱线或织物在染色前，洗呢一、洗毛（精练）：洗毛的目的？1、杂质特点：羊脂：高级脂肪酸和胆固醇结合而成的酯及少量游离醇脂肪酸。
棉针织物活性染料染色工艺分析
棉针织物活性染料染色工艺分析刘淑霞;文珊【摘要】以棉针织物染色为例,用X型活性染料红对织物进行染色,通过研究一浴二步法的染色工艺,确定适用于棉针织物的一浴二步法的最佳染色工艺,并比较了活性染料的一浴一步法、一浴二步法和二浴二步法三种染色工艺的K/S值与染色牢度.结果显示:一浴二步法染色的效果最好,最佳的染色工艺为元明粉70 g/L、纯碱4g/L、固色温度60℃、固色时间50 min、浴比1:30.【期刊名称】《化纤与纺织技术》【年(卷),期】2017(046)004【总页数】4页(P13-16)【关键词】棉针织物;活性染料;一浴二步法;K/S值;染色牢度【作者】刘淑霞;文珊【作者单位】五邑大学纺织服装学院, 广东江门529020;五邑大学纺织服装学院,广东江门529020【正文语种】中文【中图分类】TS193.632活性染料的染色有浸染、卷染、轧染、冷扎堆等方法，这些方法又分为一浴一步法、一浴二步法和二浴二步法[1]。
一浴一步法是一开始将所有的染料、助剂放进染浴中进行上染，因此水解染料较多。
一浴二步法是先中性染色，后加入碱剂固色，此方法的水解染料比一浴一步法少了些。
二浴二步法是上染和固色在两个染浴中进行，虽然上染率比一浴法好，但此工艺所需的时间长、操作复杂、劳力物力的需求大，而且造成的污染排放也大。
本实验以一浴二步浸染法的染色工艺进行分析与研究，通过助剂质量浓度，浴比，固色时间、温度来研究适合一浴二步法的最佳工艺[2]。
工艺流程[3]为：已前处理的棉针织物→染色→固色→水洗→皂洗→水洗→烘干→测试。
工艺曲线见图1。
1.3.1 K/S值的测定采用Coloreye 7000A分光光度仪测试。
1.3.2 摩擦色牢度的测定按GB/T3920-2008《纺织品色牢度试验-耐摩擦色牢度》测试。
前处理后的棉针织物若干块（5 g/块）。
实验处方：X型活性染料红 1%(o.w.f.)元明粉 70 g/L纯碱 4 g/L染色温度40℃染色时间 20 min固色温度60℃固色时间 45 min浴比1∶30研究各染色工艺对棉针织物活性染料浸染上染效果所产生的影响[4]：（1）元明粉:按浴比分别称量20 g/L、30 g/L、40 g/L、50 g/L、60 g/L、70g/L、 80 g/L的元明粉放入染液中染色；（2）纯碱：按浴比分别称量1 g/L、2 g/L、3 g/L、 4 g/L、 5 g/L、 6 g/L、 7g/L、 8 g/L、 9 g/L、10 g/L的纯碱放入染液中固色；（3）浴比：常温下分别按照1∶10、1∶20、1∶30、1∶40、1∶50浴比配置染液进行染色；（4）固色温度：分别将水浴升高温度至50℃、55℃、60℃、65℃、70℃进行固色；（5）固色时间：分别设置固色时间为35 min、40 min、45 min、50 min、55 min；（6）染色方法:分别用一浴一步法、一浴二步法与传统的二浴二步法对棉针织物进行染色。
几种常用的染色方法
几种常用的染色方法染色方法是一种对纺织品进行着色的工艺。
不同的染色方法会产生出不同的颜色效果和色牢度。
以下是几种常用的染色方法：1.染色剂浴染法：这是最常见的染色方法之一、在染色剂溶液中加入纺织品，然后通过加热或搅拌来使染料渗透到纤维中。
这种方法适用于大批量的染色工艺。
2.浆料染色法：这种染色方法适用于纺织品上的印花图案。
染色剂浆料被印刷到纺织品上，然后通过加热或蒸汽来固定染料。
这种方法可以产生出各种图案和效果。
3.染色剂喷涂法：这是一种比较新颖的染色方法。
染色剂通过喷涂工艺被喷洒到纺织品上，然后通过热压来使染料渗透到纤维中。
这种方法适用于小批量生产和个性化定制。
4.反应染色法：这种染色方法使用有机染料和化学反应剂。
染料与纤维发生化学反应，形成牢固的染色结合。
这种方法可以产生出色牢度较高的染色效果。
5.酸性染色法：这种染色方法适用于蛋白质纤维（如丝绸、羊毛等）。
在酸性条件下，染料与纤维发生相互作用，形成稳定的染色结合。
这种方法可以产生出明亮和饱和的颜色。
6.基本染色法：这是一种适用于维纶纤维（如涤纶）的染色方法。
染料通过离子交换吸附在纤维上，然后通过加热或蒸汽来固定染料。
这种方法可以产生出颜色均匀和色牢度较高的染色效果。
7.响应染色法：这种染色方法使用响应性染料。
染料与纤维中的活性基团发生化学反应，形成稳定的染色结合。
这种方法可以产生出各种颜色和花样的染色效果。
总之，染色方法有很多种，每种方法都有其适用的纺织品和效果。
选取合适的染色方法可以确保纺织品具有良好的色牢度和染色效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
棉针织常用三种染色方法
棉织物是染整加工常见的面料。
常采用：直接染料、活性染料以及硫化染料的染色加工方法。
01 棉织物直接染料染色
特性：
1、直接染料是一类能在中性染浴中，直接上染纤维素纤维的水溶性染料。
2、直接染料色谱齐全，应用方便、价格低廉、耐洗牢度不好，日晒牢度欠佳。
常需要采用固色剂处理。
性能和方法：
1、染色性能：
1.1 直接染料都溶于水,溶解度随温度的升高而显著增大。
1.2 直接染料染色中经常使用的促染剂为食盐和元明粉。
选用元明粉作促染剂能得到较鲜艳的色泽。
1.3 直接染料不耐硬水，必须采用软水染色。
2、染色方法
2.1、一般在普通绳状染色机上进行，染色浴比为1:15-30浅色的浴比要比深色的大些。
2.2 、染色温度一般采用近沸点染色,以获得良好的移染性，（所谓移染是指染料从纤维上浓度高地方向浓度低的地方扩散）以及良好的色光和牢度。
染色一般由常温开始（深色的可由60℃-80℃开始）。
2.3、直接染料的固色处理，利用阳离子固色剂，以固色剂Y 和固色剂M处，来提高其牢度。
02棉织物活性染料染色
特性：
1、活性染料能溶于水，分子结构中含有活性基因，在一定条件下，能与纤维素纤维上的羟基，发生共价键结合。
2、活性染料具有色泽鲜艳，湿处理牢度和摩擦牢度较好，匀染性好，色谱较齐，应用方便，耐晒牢度较好。
影响活性染料染色的主要因素：
1、亲和力的影响
1.1 在使用亲和力很大的染料进行染色时,具有比较高的上染百
分率,有利于提高染料的利用率,但必须加强洗涤,否则会影响染色物的水洗和摩擦牢度.
2、浴比的影响
2.1 活性染料染色时，在不影响匀染的条件下，应尽量减少浴比，这一方面提高了固色率，同时也减少活性染料在染浴中的水解。
3、温度的影响
3.1 K型活性染料，就有必要在较高温度下染色。
X型活性染料，随着温度的升高，可促进染料的水解，则不能在高温下染色。
3.2 碱剂的影响：在保证固色的情况下，尽可能选用较低的PH，一般PH控制在10-11为宜。
3.3 电解质的影响：活性染料分子较小，扩散性能良好，匀染效果好，因此染色对加入较多量电解质进行促染。
03 棉针织物硫化染料染色
特性：
1、硫化染料价格便宜，应用方便，适用于纤维素纤维各种制品的染色。
2、硫化染料色泽不鲜艳，耐氯牢度差，色谱也不全，对纤维有脆损作用，日晒牢度随品种不同有较大的差异，一般黑色为6-7级，蓝色为4-5级，黄橙为3-4级，皂洗牢度，多数可达3-4级。
硫化染料染色的后处理：
1、皂洗处理：去除附在纤维表面的浮色，提高染色牢度和增进染色物的色泽鲜艳度。
2、太古油处理：染物经太古油处理可改善染色物的色光，特别能增加硫化乌黑度，并且也有一定的防脆效果。
3、固色处理：常用固色剂M进行固色处理。
4、防脆处理：某些硫化染料的染色物，如放置时间较长会产生脆提现象，使纤维强力严重降低。
防脆处理，常以尿素0.8-1%,加太古油5-5.8%.。
