自耦变压器降压启动回路必需注意的几个地方

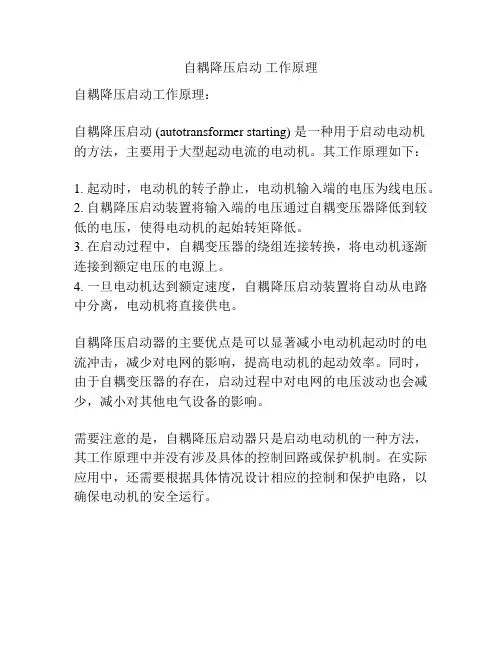

自耦降压启动 工作原理
自耦降压启动工作原理
自耦降压启动工作原理：
自耦降压启动 (autotransformer starting) 是一种用于启动电动机
的方法，主要用于大型起动电流的电动机。
其工作原理如下：
1. 起动时，电动机的转子静止，电动机输入端的电压为线电压。
2. 自耦降压启动装置将输入端的电压通过自耦变压器降低到较低的电压，使得电动机的起始转矩降低。
3. 在启动过程中，自耦变压器的绕组连接转换，将电动机逐渐连接到额定电压的电源上。
4. 一旦电动机达到额定速度，自耦降压启动装置将自动从电路中分离，电动机将直接供电。
自耦降压启动器的主要优点是可以显著减小电动机起动时的电流冲击，减少对电网的影响，提高电动机的起动效率。
同时，由于自耦变压器的存在，启动过程中对电网的电压波动也会减少，减小对其他电气设备的影响。
需要注意的是，自耦降压启动器只是启动电动机的一种方法，其工作原理中并没有涉及具体的控制回路或保护机制。
在实际应用中，还需要根据具体情况设计相应的控制和保护电路，以确保电动机的安全运行。
第2章自耦变压器降压启动
手动控制与自动控制两种。
பைடு நூலகம்
1.手动控制 手动控制所采用的补偿器有QJ3、QJ5型。
图2-40为QJ3型启动补偿器的结构图与控 制线路图。 QJ3型补偿器主要由自耦变压器、触头系 统、保护装置和操作机构等部分构成，
控制器上，自耦变压器的抽头有两种电 压可供选择，分别是电源电压的65%和 80%(出厂时接在65%抽头上)，可根据 电动机的负载大小适当选择。
XJ01型自动启动补偿器工作原理如下：
当合上开关SQ后，变压器T有电，指示 灯I亮，表示电源接通(电路处于启动准备 状态)，但是电动机不转。
启动时：
停止时只需按动停止按钮SB2或SB3。
降压启动过程中，接触器KM1，时间断电器KT工作， 而接触器KM2和中间继电器KA不工作。电路进入全压 运行后，情况正相反，接触器KM2和中间断电器KA工 作，而接触器KM1和时间继电器KT不工作。
2.接触器控制的自耦变压器补 偿器降压启动控制线路
主电路采用了三组接触器触头KM1、KM2 和KM3。 当KM1和KM2闭合，而KM3断开时，电动 机定子绕组接自耦变压器的低压侧降压 启动； 当KM2和KM1断开，而KM3闭合时，电动 机全压运行。
辅助电路采用了3个交流接触器KM1、KM2、 KM3，一个中间继电器KA，启动按钮SB1，升 压按钮SB2等。 实现降压启动，其控制过程如下：
保护装置有过载保护和欠压保护：
欠压保护由欠压继电器FV完成，
过载保护采用双金属片热继电器。
触头系统组成:
触头系统包括两排静触头和一排动触头，均装在 补偿器的下部，浸没在绝缘油内，绝缘油的作用 是熄灭触头断开时产生的电弧，上面一排触头叫 启动静触头，它共有5个触头，其中3个在启动时 与动触头接触，另外两个是在启动时将自耦变压 器的三相绕组接成星形。下面一排触头叫运行静 触头只有3个；中间一排是动触头，共有5个，有 3个触点用软金属带连接板上的三相电源，另外 两个触头自行接通的 。
任务1自耦变压器降压启动控制线路的安装与检修
常闭触头
常开触头
反作用弹簧 线圈 衔铁 短路环 静铁心
缓冲弹簧 线圈 常开触头 常闭触头
JZ7系列中间继电器外形
JZ7系列中间继电器结构 中间继电器
中间继电器符号
时间继电器 设计序号
延时型式：不标注表示通电 延时；D表示断电延时
标准延时值
任务1 自耦变压器降压启动控制线路的安装与检修
时间继电器的选用 1. 根据系统的延时范围和精度选择时间继电器的类型和系 列。目前在电力拖动控制线路中，大多选用晶体管式时间 继电器。 2. 根据控制线路的要求选择时间继电器的延时方式（通电 延时或断电延时）。同时，还必须考虑线路对瞬时动作触 头的要求。 3. 根据控制线路电压选择时间继电器吸引线圈的电压。
任务1 自耦变压器降压启动控制线路的安装与检修
二、中间继电器
1．功能
用来增加控制电路中的信号数量或将信号放大。 其输入信号是线圈的通电和断电，输出信号是触头的动作。
当其他电器的触头数或触点容量不够时，可借助中间继电器
作中间转换用，来控制多个元件或回路。
任务1 自耦变压器降压启动控制线路的安装与检修
5．较长时间的大电流通过热继电器的感温元件；
热继电器辅助触点跳开，电动机停转。
任务1 自耦变压器降压启动控制线路的安装与检修
故障现象 自耦变压器 原因分析 变压器铁心松动、过载等；变压器线圈接地；电动机短路或其他原因使启
发出“嗡嗡” 动电流过大。 声
自耦变压器 过热
1）自耦变压器短路、接地； 2）启动时间过长或电路不能切换成全压运行：时间继电器延时时间过长、 线圈短路、机械受阻等原因造成不能吸合；时间继电器KT的延时闭合常开 触头不能闭合或接触不良；中间继电器KA有故障导致不能吸合；启动次数
使用自耦变压器的注意事项
使用自耦变压器的注意事项自耦变压器是一种常用的电力设备，用于变换交流电压。
在使用自耦变压器时，有一些注意事项需要遵守，以确保安全和有效地使用设备。
使用自耦变压器前，请确保设备的电源已经切断，并且遵循正确的操作步骤。
不要在设备通电的情况下进行任何操作，以免发生触电事故。
自耦变压器的输入和输出端子应正确连接。
在连接线路时，请仔细阅读设备的接线图或使用说明书，确保连接正确。
错误的连接可能导致设备损坏或电路故障。
第三，自耦变压器的额定电流和额定功率应符合实际需求。
在选择自耦变压器时，应根据负载的要求选择合适的额定电流和额定功率。
如果超过设备的额定值使用，可能会导致设备过载甚至损坏。
第四，自耦变压器的散热和通风条件也需要注意。
在使用设备时，应确保设备周围没有堵塞物，以保证散热良好。
过热可能会导致设备损坏或引发火灾。
第五，自耦变压器应放置在干燥、通风和无腐蚀性气体的环境中。
避免设备长时间处于潮湿或高温环境中，以免影响设备的正常工作。
第六，使用自耦变压器时，应定期检查设备的绝缘状况。
检查绝缘电阻可以确保设备的安全可靠。
如果绝缘电阻过低，应及时进行绝缘处理或更换设备。
第七，自耦变压器的维护也是非常重要的。
定期清洁设备表面的灰尘和污垢，以保持设备的正常运行。
同时，定期检查设备的连接螺丝是否松动，以防止设备在工作中出现异常。
使用自耦变压器时应注意安全。
在操作设备时，应穿着绝缘手套和防护眼镜，以防止电击和眼睛受伤。
同时，尽量避免在潮湿的环境下操作设备，以减少意外风险。
使用自耦变压器时需要注意上述事项，以确保设备的安全和正常运行。
正确使用和维护自耦变压器，可以提高工作效率，延长设备的使用寿命，并确保人身安全。
自耦变压器降压启动控制线路安装与检修
学习目标
专业能力 1、会应用新的电气元件； 2、会按照自耦变压器降压启动控制线路进行 正确接线及通电测试和检修； 核心能力 1．资料查阅、分析思考 2．问题思考分析 3．小组学习、人际交往能力
项目任务
自耦变压器降压启动控制线路主要元器件介绍 自耦变压器降压启动控制线路的识读和绘制 （重点） 自耦变压器降压启动控制线路安装与检修（重 点和难点）
（6）通电试车时，必须有指导教师在现场监
护，以确保安全。
自耦变压器降压启动控制线路检修
1、按下启动按钮SB1，KM1不吸合，分析故
障原因； 2、按下启动按钮SB1，时间继电器能吸合， 但不能自保， 3、电动机切换为全压运行后，又立即停止运 转
自耦变压器降压启动控制线路检修答案
1、原因分析：KM1线圈故障， 2、原因分析：时间继电器线圈进线接线不牢， 3、原因分析：KM2线圈接到KM2常闭触头上， 应接到KM1常闭触头上。
（6）连接电源、电动机等控制板的外部导线 （7）自检 （8）交验 （9）交验合格后通电试车
工艺要求
安装走线槽时，应做到横平竖直，排列整齐匀
称，安装牢固，便于走线。
注意事项
（1）时间继电器和热继电器的整定值，应在
不通电前先整定好，并在试车时校正。
（2）时间继电器的位置，最好是使继电器断
电后，动铁心释放时的运动方向垂直向下
自耦变压器降压启动控制线路
合上QS，按 下SB1，KM1 线圈得电，自 锁，同时KT 线圈得电
M ~
识读、绘制电路图
自耦变压器降压启动控制线路
关于三相异步电动机自耦变压器启动的说法
关于三相异步电动机自耦变压器启动的说法三相异步电动机自耦变压器启动是一种常见的启动方法，通过自耦变压器来降低电动机的起动电流。
以下是关于这种启动方式的一些要点：
1.启动原理：
•在三相异步电动机启动时，起动电流可能非常高，这可能导致电网的电压降低和设备的过载。
为了减小起动电流，采用了
自耦变压器的启动方式。
•自耦变压器是一种变压器，其中有一个共享的线圈（自耦线圈），用于逐步降低起动电动机的电压，从而减小起动电流。
2.自耦变压器设计：
•自耦变压器通常有两个线圈，一个是主线圈，一个是自耦线圈。
主线圈和自耦线圈之间通过一些可调的开关连接。
•在启动时，首先将电动机连接到自耦线圈，以降低起动电压。
随着电动机加速，逐步切换到主线圈，以实现额定电压。
3.步骤启动：
•启动过程通常分为几个步骤，每个步骤对应于自耦变压器的不同接线。
•在每个步骤中，起始电压逐渐升高，从而逐步减小电动机的起动电流。
这有助于防止电动机和电网的过载。
4.优势和限制：
•优势：通过自耦变压器启动，可以有效降低电动机启动时的电流冲击，减小对电网的影响。
•限制：自耦变压器启动的方法相对简单，但也存在一些缺点，如效率相对较低、需要定期维护等。
总体而言，三相异步电动机自耦变压器启动是一种在需要限制起动电流的情况下常用的方法，但在选择启动方式时，还需要综合考虑电动机的特性、负载要求和实际工程条件。
电机控制课件-自耦变压器降压起动与控制
(1)由额定转矩、额定转速可知，电动机功率约三十千瓦，大多数情况 下电网均允许直接起动，若不考虑起动电流对电网的影响，那么从起动转矩 是否足够大角度考虑能否直接起动。
老师！中间 继电器的结 构如何啊?
中间继电器的结构和原理与交 流接触器基本相同。它与接触 器的主要区别在于，接触器有 主、辅触头之分，主触头可以 通过大电流；而中间继电器的 触头没有主、辅触头之分，只 能通过小电流，因此中间继电
器不设灭弧装置。
知识链接 2.7中间继电器介绍
图2-63为中间继电器结构与工作原理 示意图。它由电磁机构和触头系统组 成。当线圈通电时，衔铁吸合并驱动 触头动作。中间继电器触头数量较多， 触头的额定电流一般为5A或10A，因 此，只能用在控制电路、信号电路等
I TQ
U
/ N
UN
IT/Q
1 IQ kk
1 k2
IQ
三、自耦减压器起动特点分析
通过以上分析，我们 可以得出自耦变压器 降压起动的如下特点：
自耦变压器起动时的起动电流将下降到直接起动时电流 的 1/ k 2 ；由于起动转矩与端电压的平方成正比，因此起动
转矩也相应下降为 TQ / k（2 TQ为直接起动时的转矩）。
小电流电路中。
知识链接 2.7中间继电器介绍
老师！中间 继电器有些 什么作用呢?
中间继电器的作用通常有： 代替小型接触器 、增加接点 数量 、增加接点容量 和转换
接点类型 等几种。
1．代替小型接触器：中间继电器的触点具有一定 的带负荷能力，当负载容量比较小时，可以用来替代小 型接触器使用，比如电动卷闸门、家用电器的控制等。
自耦降压启动原理及常见故障处理方法
自耦降压启动原理及常见故障处理方法自耦变压器降压启动是工厂配电设备中常用的设备，现结合实践阅历简述掌握线路中常见的故障及排解方法。
接线原理如图1所示。
图1 电动机自耦降压启动原理图1、电动机自耦降压启动基本工作原理按启动按钮SB2，沟通接触器KM1和KM2线圈得电，主触头KM1和KM2闭合。
自耦变压器TM串入电机降压启动。
同时，时间继电器KT线圈得电。
KT动合触点延时动作，KT动断触点延时先断开。
接触器KM1、KM2和时间继电器KT线圈失电，主触点断开，自耦变压器脱离电机电路。
同时KT动合触点闭合，KM3线圈也在KM1和KM2失电后得电。
KM3主触头闭合，电机进入全压运行。
这种掌握电路使电机的“启动→自动延时→运行”一次完成。
2、电动机自耦降压启动常见故障缘由及处理方法2.1按启动按钮电机不能启动2.1.1可能缘由①主回路无电；②掌握线路熔丝断；③掌握按钮触点接触不良；④热继电器动作。
2.1.2处理方法①查熔断器1FU是否熔断；②更换保险管；③修复触点；④手动复位。
2.2松开按钮，自锁不起作用2.2.1可能缘由①接触器KM1和KM2动合帮助触点坏；②掌握线路断路。
2.2.2处理方法①断开电源，使接触器手动闭合，用万能表检查KM1、KM2触点是否接通；②接好自锁线路。
2.3不能进入全压运行2.3.1缘由①KT线圈烧坏；②延时动合触点不能闭合；③KM3动合触点不能自锁；④运行接触器线圈烧坏；⑤KM3主触头接触面不好。
2.3.2处理方法①更换KT线圈；②修复触点；③调整好KM3动合触点；④更换KM3线圈；⑤修整好KM3主触头接触面。
步电动机自耦变压器降压启动控制线路
通过降低电动机启动时的电压，减小 启动电流对电网的冲击，延长电动机 使用寿命，提高设备运行效率。
BIG DATA EMPOWERS TO CREATE A NEW ERA
02
步电动机自耦变压器降压启动控制线 路的组成
自耦变压器
自耦变压器是一种特殊类型的变压器，其初级和次级线圈在同一个绕组上， 因此具有更低的电压和电流输出。
维护建议
定期检查
定期检查控制线路的连接是否良好，元件是 否有损坏。
记录运行状态
记录步电动机的运行状态，以便及时发现异 常情况。
保持清洁
保持控制线路的清洁，避免灰尘和杂物影响 线路的正常运行。
定期维护
根据实际情况，定期对控制线路进行维护， 如更换元件、紧固接线等。
BIG DATA EMPOWERS TO CREATE A NEW ERA
03
时间控制方式的优点是简单可靠，缺点是对于不同的负载和电动机参数，需要 调整时间设定，以确保良好的启动效果。
电流控制方式
电流控制方式是通过控制电动机启动电流的大小和持续时间来实现降压启动和正常运行切换的。
在启动阶段，自耦变压器接入，电动机在降低的电压下启动，同时电流被限制在设定的范围内，随着电 动机加速，当电流减小到一定值时，自耦变压器断开，电动机在全压下正常运行。
电流控制方式的优点是能够根据负载和电动机参数自动调整控制参数，缺点是需要检测和控制电流信号， 电路相对复杂。
电压控制方式
电压控制方式是通过控制电动机启动时的输入电压来实现 降压启动和正常运行切换的。
在启动阶段，自耦变压器接入，电动机在降低的电压下启 动，随着电动机加速，当电压达到一定值时，自耦变压器 断开，电动机在全压下正常运行。
2-11 自耦变压器降压启动控制
任务2自耦变压器(补偿器)降压启动控制电路的安装与检修
1．利用自耦降压启动器手动实现
此种启动方法是利用自耦变压器降低加在定子绕组上的电压，三相自耦变压器接成星形，用一个六刀双掷开关S来控制变压器接入或脱离电源，如图5-36所示。启动时先将开关QS合上，再把S合到启动位置，此时电动机定子绕组通过自耦变压器和电网相接，定子绕组上的电压小于电网电压，从而减小了启动电流，等到电动机的转速升高后，再把开关S扳到运行位置，把自耦变压器从电路中切除，使电动机三相定子绕组直接和电源相联，运行于额定电压下。
授课日期
11.10
班级
J09507
授课课时
2
授课形式
讲授
授课章节
名称
任务2自耦变压器(补偿器)降压启动控制电路的安装与检修
使用教具
实习板、导线、工具
教学目的
1、了解：自耦变压器降压启动的条件
2、熟悉：自耦变压器降压启动控制工作原理
3、掌握：自耦变压器降压启动控制线路的安装和调试
教学重点
自耦变压器降压启动控制线路分析
课堂教学安排
教学2．利用时间继电器自动实现
其控制原理如图5-37所示。
其控制过程如下：
闭合电源开关QS。
（1）降压启动。按下按钮SB2→KM2和KM3线圈得电→KM2和KM1常闭辅助触点断开、KM2和KM3主触点及其辅助常开触点闭合→电动机M定子串自耦变压器T降压启动→时间继电器线圈KT线圈得电→开始计时、KT瞬动触点闭合，为全压运行做准备。
教学难点
控制线路的安装、调试、维修
更新、补
充、删节
内容
—
课外作业
习题册P189
教学后记
本节课学生掌握较好，基本达到教学要求，为下节课的学习打下基础
自耦变压器降压启动原理图解电工基础
自耦变压器降压启动原理图解 - 电工基础接受自耦变压器可以实现降压启动。
其工作原理如下：一、启动用接好短路线的KM1，作为自耦变压器的星点，用KM2作为自耦变压器的电源输入开关。
启动时，通过KM1接通自耦变压器的星点，通过KM2接通自耦变压器的电源，启动开头。
二、运行启动后经过一段时间，通过KM2先断开自耦变压器的电源，通过KM1后断开自耦变压器的星点，才能通过KM3接入运行电源三、把握电路要做到KM1、KM2、KM3有序地投入和切除，就要做好把握电路的转换挨次。
要用到的元件有：启动按钮一个；停止按钮一个；接触器KM1、KM2、KM3三个；延时用的时间继电器一个；电机过流热敏继电器一个。
把握电路的工作程序有四步：原始状态；启动状态；运行状态；停止状态。
由此可得到如下的元件工作状态表如下表所示。
前几天有人用如下图所示的自耦变压器降压启动电路时，消灭了有时能工作，有时不能工作的现象。
现在我们来分析一下缘由。
分析电路的工作状况一、启动电路的工作状况KM1得电工作的条件为：按下启动按钮SB2或按下KM2的强制按钮，KM1就会得电工作。
KM1失电停止的条件为：电机电流过大，使FR动作；按下停止按钮SB1；KT常闭触点因计时时间到而断开；KM3常闭触点因得电工作而断开。
KM2得电工作的条件为：按下启动按钮SB2；因受KM1常开触点的把握，按下KM2的强制按钮时，必需先按下KM1的强制按钮，否则无效。
换言之，就是要KM1先得电工作以后，KM2才能得电工作。
KM2失电停止的条件为：电机电流过大，使FR动作；按下停止按钮SB1；KM1常开触点因失电而断开；KM3常闭触点因得电工作而断开。
且KM2的常开触点起自锁作用。
由此可见，启动时KM1先得电，KM2后得电；转换时KM1先失电，KM2后失电。
这样，第一个问题也就来了：正常转换时应为：KM2先失电，KM1后失电。
现在的状况是：转换时KM1先失电，KM2后失电。
失电的挨次出了问题。
电动机自耦变压器降压启动方式应用
电动机自耦变压器降压启动方式应用摘要：对于大功率的三相电动机，启动瞬间产生的启动电流非常大，对电动机本身和整个电网的运行都不利，会造成电网电压的下降及电动机本身的启动困难和故障，因此对大功率电动机的启动必须采用必要的措施来防止此种情况的发生。
关键词：电动机降压启动自耦变压器控制回路引言：电动机作为一种常用的动力设备，在工厂、生产、生活中存在广泛的应用，是非常重要的驱动设备。
电动机起动方式受电动机本身容量大小、额定电压、驱动设备类型的影响，应选用不同的启动方式，各种启动方式都有各自的优点和缺点。
选用启动方式时需根据实际用电情况、供电线路情况、电动机启动电流等多方面来考虑。
目前比较常用的电动机降压启动方式有：高压固态（水阻）软启动柜控制方式启动、星形-三角形降压启动、延边三角形降压启动、变频启动、自耦变压器降压启动等多种方式高压固态（水阻）软启动柜控制方式启动：采用成套配置的高压固态软启动柜的方式来进行大型电动机启动控制，主要通过集成控制电路板控制晶闸管的导通角，连续改变电机定子绕组的输入电压直至全压，启动完毕后，启动回路断路器自动切出，旁路断路器自动合闸后带动电动机正常运转。
星形-三角形降压启动：电动机启动时将定子绕组接成星形，以降低启动电压，减小启动电流，待电动机启动后，再把定子绕组接成三角形，使电动机达到全压运行状态，实现方式可以使用接触器和时间继电器实现。
变频启动：是通过变频器调整频率让电动机平稳启动，减小电动机启动瞬间的电流对电网的冲击。
电动机启动方式有多种，选择启动控制方式需要对多方面的因素进行考虑，选择启动方式需要权衡考虑其优点和缺点，选择合适的启动方式。
如果选择的启动方式不合适，将会造成供电线路出现问题，造成跳闸或者无法正常启动电动机，甚至会烧毁设备，出现重大生产安全事故。
本文对主要是对自耦变压器降压启动的接线方式和控制原理进行分析, 并就应用中可能出现的问题和应当注意的事项进行探讨。
电机采用自耦变压器启动应用实例故障分析
电机采用自耦变压器启动的应用实例及故障分析摘要：通过本公司多台电机采用自耦变压器启动却不能正常启动的故障处理，根据现场启动的实际情况，具体问题具体分析原因，介绍电气调试的过程。
关键词：自耦变压器时间继电器启动过程电机转速动作时间1、引言变压器在整个国计民生中是一种应用极为广泛的电气设备，变压器按绕组的多少可分为双绕组变压器、三绕组变压器、多绕组变压器、自耦变压器等。
而与普通变压器相比较而言，单相自耦变压器在一、二次侧之间不仅存在磁耦合，也存在电的联系，因此在传输容量相同的条件下，不但体积小，而且效率高。
因此在某些场合，得到广泛的应用。
2、自耦变压器定义自耦变压器英文名称autotransformer定义：至少有两个绕组具有公共部分的变压器。
自耦的耦是电磁耦合的意思。
普通的变压器是通过原副边线圈电磁耦合来传递能量，原副边没有直接的电的联系。
自耦变压器原副边有直接的电的联系，它的低压线圈就是高压线圈的一部分。
3、应用例析3.1自耦变压器降压启动的工作原理自耦变压器降压启动：起动时电源电压加在自耦变压器的高压绕组，电机的定子绕组与自耦变压器的低压绕组联接，自耦变压器有两组抽头，分别为60%，80%。
如果线路运用的是80%抽头，此时，电动机的电源电压仅是额定电压的80%，降低了电动机的电源电压，达到了减小电动机起动电流的效果。
待电动机的转速达到或接近额定转速时，通过时间继电器常开触点延时闭合将自耦变压器切除，此后，电动机在电网额定电压下正常运行。
3.2起动过程启动前用兆欧表检查电动机各绕组之间及其对地的绝缘电阻合格、极性正确、电动机轴承有油、起动装置灵活、联轴器的连接可靠、电动机基础稳固。
按照工程竣工图纸以及设备厂家的说明书，校验电机过热、速断整定值和控制回路，根据g.o瓦特逊经验公式对时间继电器的动作时间进行校验：（1）用60%抽头启动时，t=8+pn/8（s）（2）用80%抽头启动时，t=6+pn/15（s）时间继电器动作时间整定为13s符合jb628-76《自耦减压启动器》规程所要求的额定负载时间。
自耦变压器降压启动
学习心得
• 通过自耦变压器接线的练习，可以是我们更好的发挥在学习 中学到的知识。学习这些知识不仅是让我们学习知识，更是 让我们掌握了一门技术。通过实训学得了实际生产知识和安 装技能，掌握室内照明线路、继电器控制线路及其元件的工 作原理等电工技术知识，培养学生理论联系实际的能力，提 高分析问题和解决问题的能力，增强独立工作能力，培养学 生团结合作，共同探讨，共同前进的精神。在这次的接线， 不但让我对电气设备控制有了更深刻的了解，也有了不少新 的认识。这次实训不仅使我在课堂上学习的“书本上”的知 识有了更深、更新的了解与认识，而且还让我学习到了许多 不可能在书本里学习与认识到的。在实物接线上我感觉自己 有了一定的收获。接线主要是为了我们今后在工作能力有所 提高起到了促进的作用，增强了我们今后动手接线能力。要 想做好这方面的工作单靠这这几天的接线是不行的，还需要 我在平时的学习和动手中一点一点的积累，不断丰富自己的 经验才行。我面前的路还是很漫长的，需要不断的努力和奋 斗才能真正地走好。我坚信通过这次的，所获得的实践经验
工作原理图
控制原理
• 1、合上空气开关QF接通三相电源。 • 2、按启动按钮SB2交流接触器KM1线圈通电吸合并自锁，其主触头闭 合，将自耦变压器线圈接成星形，与此同时由于KM1辅助常开触点闭合， 使得接触器KM2线圈通电吸合，KM2的主触头闭合由自耦变压器的低 压低压抽头（例如65%）将三相电压的65%接入电动。 • 3、KM1辅助常开触点闭合，使时间继电器KT线圈通电，并按已整定好 的时间开始计时，当时间到达后，KT的延时常开触点闭合，使中间继电 器KA线圈通电吸合并自锁。 • 4、由于KA线圈通电，其常闭触点断开使KM1线圈断电，KM1常开触 点全部释放，主触头断开，使自耦变压器线圈封星端打开；同时KM2线 圈断电，其主触头断开，切断自耦变压器电源。KA的常开触点闭合，通 过KM1已经复位的常闭触点，使KM3线圈得电吸合，KM3主触头接通 电动机在全压下运行。 • 5、KM1的常开触点断开也使时间继电器KT线圈断电，其延时闭合触点 释放，也保证了在电动机启动任务完成后，使时间继电器KT可处于断电 状态。 • 6、欲停车时，可按SB1则控制回路全部断电，电动机切除电源而停转。
自耦变压器降压起动
自耦变压器降压起动自耦变压器降压起动：将自耦变压器高压侧接电网，低压侧接电动机。
起动时，利用自耦变压器分接头来降低电动机的电压，待转速升到一定值时，自耦变压器自动切除，电动机与电源相接，在全压下正常运行。
这种起动方法，可选择自耦变压器的分接头位置来调节电动机的端电压，而起动转矩比星三角降压起动大。
但自耦变压器投资大，且不允许频繁起动。
它仅适用于星形或三角形连接的、容量较大的电动机。
自耦变压器自耦变压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的—部分线匝上。
通常把同时属于一次和二次的那部分绕组称为公共绕组，自耦变压器的其余部分称为串联绕组，同容量的自耦变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高．这个优点就越加突出。
因此随着电力系统的发展、电压等级的提高和输送容量的增大，自耦变压器由于其容量大、损耗小、造价低而得到广泛应用.。
三相自耦变压器由电磁感应的原理可知，变压器并不要有分开的原绕组和副绕组，只有一个线圈也能达到变换电压的目的.在图1中，当变压器原绕组W1接入交流电源U1时，变压器原绕组每匝的电压降，电压平均分配在变压器原绕组1,2，变压器副绕组W2的电压等于原绕组每匝电压乘以3,4的匝数.在U1不变的下，变更W1和W2的比例，就得到不同的U2值.这种原，副绕组直接串联，自行耦合的变压器就叫自耦变压器，又叫单圈变压器.普通变压器的原，副绕组是互相绝缘的，只用磁的联系而没有电的联系，依线圈组数的不同，这种变压器又可分为双圈变压器或多圈变压器.由电磁感应的原理可知，并不要有分开的原绕组和副绕组，只有一个线圈也能达到变换电压的目的.在图1中，当原绕组W1接入交流电源U1时，原绕组每匝的电压降，电压平均分配在原绕组1,2，，副绕组W2的电压等于原绕组每匝电压乘以3,4的匝数.在U1不变的下，变更W1和W2的比例，就得到不同的U2值.这种原，副绕组直接串联，自行耦合的变压器称为自耦变压器，又叫单圈变压器.自耦变压器的各种运行方式自耦变压器中的电压，电流和匝数的关系和变压器，既：U1/U2=W1/W2=I2/I1=K自耦变压器最大特点是，副绕组是原绕组的一部分（如图1的自耦降压变压器），或原绕组是副绕组的一部分（如图2的自耦升压变压器）.自耦变压器原，副绕组的电流方向和普通变压器一样是相反的.在忽略变压器的激磁电流和损耗的情况下，可有如下关系式降压：I2=I1+I,I=I2-I1升压：I2=I1-I,I=I1-I2P1=U1I1,P2=U2I2式中：I1是原绕组电流，I2是副绕组电流U1是原绕组电压，U2是副绕组电压P1是原绕组功率，P2是副绕组功率特点⑴由于自耦变压器的计算容量小于额定容量．所以在同样的额定容量下，自耦变压器的主要尺寸较小，有效材料（硅钢片和导线）和结构材料（钢材）都相应减少，从而降低了成本。
自耦变压器降压启动电路的保护设计
宁夏兴平精细化工股份有限公司自耦变压器降压启动电路的保护设计成果详细说明申报等级：三等奖第一完成人：张文彦申报单位工会：宁夏兴平精细化工股份有限公司工会二O一O年十月一、成果背景自耦变压器降压启动是指电动机启动时利用自耦变压器降低加在电动机定子绕组上的启动电压。
待电动机启动后，再使电动机与自耦变压器脱离，从而在全压下正常运行；它的优点点是可以允许的启动电流和所需的启动转矩来选择自耦变压器的不同抽头实现降压启动，而且不论电动机的定子绕组采用Y或Δ接法都可以使用。
目前，这种设备及启动方式在工矿企业中应用非常广泛，根据多年实践运行，这种启动方式的电路存在一些弊端，由于该启动方式是靠时间继电器的动作切除自耦变压器，但是在使用过程中，有时由于时间继电器或者辅助接触器的触电或者电路中的一些原因导致该时间继电器不能断电，也即辅助接触器能断电，自耦变压器长时间接入电路中，因为自耦变压器的结构原理不能长时间通电，因此导致自耦变压器被烧毁，影响了设备的正常运转，同时也给企业带来了一定的经济损失。
为此我们通过改进，在该常规电路中再加入一个时间继电器，通过该时间继电器的作用当出现上述故障时，能迅速在设定的时间内将控制自耦变压器的接触器电源断掉，从而保证了自耦变压器因长时间通电被烧毁。
我公司通过这种电路的改进，再没发生过自耦变压器被烧毁的现象，现在公司所有自耦降压启动柜都进行了改进，为公司节约一定的资金。
二、技术原理常规启动方式（图一）：按下起动按钮SB2, 交流接触器KM1和KM2线圈得电, 触头KM1和KM2闭合, 自耦变压器串入电动机降压起动; 同时时间继电器KT 线圈也得电,当 KT到达设定时间时其触头延时动作, 中间继电器KA线圈得电其出头闭合，其常闭触头断开, KM1、KM2和KT 线圈先后失电, 1KM和2KM主触头断开, 变压器脱离电动机电路, 同时KA 常开触头闭合,KM1常闭触头闭合, KM3线圈在1KM和2KM失电之后得电, 3KM主触头闭合, 电动机进入全压运行。
自耦变压器降压启动
结束指导
总结实习过程中出现的问题，讲评共性的问题。 强调安全的重要性。 布置学生复习原理图和工作原理。
Hale Waihona Puke （2）全压运转：当电动机转速上升到接近额定转速时，KT 延时结束 KT 常闭触头先分断 KT 常开触头后闭合 KM2 线圈失电 KM1 线圈得电 KM2 常闭辅助触头分断对 KM1 联锁 KM1 自锁触头闭合自锁 KM1 主触头闭合 停止时按下 SB1 即可。 电动机 M 接成Δ全压运行
3）电器元件明细表 代号 M QS FU1 FU2 KM1 KM2 KA KT SB FR XT 名称 三相异步电动机 组合开关 主电路熔断器 控制电路熔断器 交流接触器 交流接触器 中间继电器 时间继电器 按钮开关 热继电器 端子排 型号 Y112M-4 HZ10-25/3 RL1-60/25 RL1-15/2 CJ10-10 CJ10-10 JZ17-44 JS7-A LA10-3H JR16-20/3 JX1-1015 规格 4KW、380V、8.8A 三极、额定电流 25A 数量 1 1
入门指导
一、自耦变压器降压启动控制线路 自耦变压器降压启动是指电动机启动时利用自耦变压器来降低加在电动机定子 绕组上的启动电压。待电动机启动后，再使电动机与自耦变压器脱离，从而在全压下 正常运行。 1）电路图
2）工作原理 线路工作原理如下：合上电源开关 QS。 （1）降压启动： 按下 SB2 KA 线圈得电 KA 自锁触头闭合自锁 KT 线圈得电 KM2 线圈得电 KM2 主触头闭合 KM2 联锁触头分断对 KM1 联锁 电动机 M 接入 TM 降压启动
FU1 KM1
FU2 KM2 KA
KT
SB1
FR
巡回指导
1. 在紧固元器件时，要求用力均匀，防止损坏元器件。 2. 在布线时要求横平竖直、布线合理、防止交叉线。 3. 所有与接线桩连接的导线必须牢靠，不松动。 4. 接线过程中防止损坏导线线芯，绝缘层。 5. 正确地制作安装羊眼圈。 6. 在巡回指导的过程中讲解如何安排接线顺序，导线的量取，角度的扳法。 7. 在实习过程中不断学习万用表的使用，以及故障的排除。 8. 根据每个学生对所学内容掌握的不同程度有针对性的指导。
三相异步电动机自耦变压器降压启动及原理讲解
三相异步电动机自耦变压器降压启动及原理讲解这种降压启动方法是利用自耦变压器来降低加在鼠笼式异步电动机定子三相绕组上的电压从而达到限制定子绕组上过大的启动电流，其原理线路如下右图所示。
它由三相自耦变压器和控制开关S1、S2和电动机M组成。
启动时，首先闭合总电源开关S1，再将控制把手（开关S2）投向“启动”位置，这时经过自耦变压器（图中下方带有波浪线部位）降压后的交流电压加到电动机三相定子绕组上，电动机（M）开始降压启动，等到电动机转速升高到一定转速后，再把S2投向“运行”位置（图中ㄇ符号上）使S1开关过来的电源直接和电动机相连从而使其在全压下正常运行。
而这个时候自耦变压器会从电网上切除。
设自耦变压器的变压比为K，原边电压为U，则副边电压为U2=U1/K，副边电流（通过电动机定子绕组的线电流）也按正比减小。
又因为变压器原副边的电流关系是I1=I2/K，可见原边的电流（电源供给电动机的启动电流）比直接流过电动机定子绕组的还要小，即此时电源供给电动机的启动电流为直接启动时的1/K2倍，因此用自耦变压器降压启动对限制电源供给电动机的启动电流很有效。
由于电压降低了1/K倍，故电动机的转矩也降为1/K2倍。
自耦变压器副边有2~3组抽头，其电压可以分别为原边电压U1的80%、65%或80%、60%、40%。
在实际使用中都把自耦变压器、开关触头、操作把手等组合在一起构成自耦减压启动器（又称启动补偿器）。
常用的有QJ3系列手动自耦减压启动器和QJ10系列空气式手动自耦减压启动器。
并具有过载脱扣和欠压脱扣等保护装置。
三相异步电动机采用这种降压启动的方法其优点是可以按容许的启动电流和所需的启动转矩来选择自耦变压器副边的不同抽头实现降压启动，而且不论电动机定子绕组采用星形接法或三角形接法都可以使用。
缺点是设备的体积较大，因而成本较贵。
老姚书馆馆提供。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自耦变压器降压启动回路必需注意的几个地方
QZB起动自耦变压器适用于三相交50HZ，额定电压380V（660V），功率11-315KW鼠笼型感应电动机，作不频繁降压起动。
作用是降低电动机的起动电流，以改善电动机起动时对输电网络电压的影响，起动完毕后应将变压器切除。
QZB自耦变压器，属于电机短时起动产品，控制线路务必要设计合理，选用的控制元件性能要可靠，以确保电动机正常运行后，自耦变压器能可靠的断开电源（变压器停止工作），否则会导致变压器烧坏，带来不必要的损失。
针对自耦变压器厂家推荐使用的原理图，为了尽可能地减少烧坏自耦变压器和电动机停机事故的发生，提出如下几点建议：
在一次主回路中，自耦变压器的起动接触器QC1不进行封星，而是接80%的抽头送给电动机降压起动，封星用铜排始终连接，接触器QC2接100%的抽头。
当同时动作时电动机降压起动，断电时QC1、QC2起动结束，自耦变压器完全断电，避免了因80%的抽头带电，自耦变压器绝缘降低接地而造成电动机的停机事故。
在起动过程中，起动接触器QC1、QC2应先断电，用其辅助触点去起动正常运行的接触器JLC，防止自耦变压器80%的抽头加上100%的电压而烧毁。
正常运行的接触器JLC，应使用自身的辅助触点进行自保持，让时间继电器，中间继电器等失电，防止时间继电器，中间继电器等故障时造成电动机停机。
为保证起动接触器能可靠脱开，保证自耦变压器可靠断电，还应加一级时间继电器，中间继电器进行保护。
即当电动机起动完毕后，不管电动机运行怎样，这套时间和中间继电器都动作而断开起动接触器，防止因为接触器不切换造成自耦变压器烧毁。
对于多次起动的起动接触器，也有主触头粘住的时候，可以把接触器的常闭辅助触点串起来后，加上电源和指示灯在屏面进行监视。
起动完毕后，指示灯发光说明正常；指示灯不亮，说明有一台接触器粘住。
二次回路控制原理图如下：。
