SMT常用标准
SMT贴片标准及工艺标准
印刷工艺
印刷机选择
锡膏选择
印刷精度
根据产品要求选择合适 的印刷机，确保印刷质
量。
根据产品特性选择合适 的锡膏，保证焊接质量。
印刷精度要求高，误差 需控制在一定范围内。
印刷质量检测
印刷完成后需进行质量 检测，确保无缺陷。
贴片工艺
贴片设备选择
根据产品要求选择合适的贴片 设备，确保贴片精度。
元件选择与准备
焊点完整性
焊点外观
焊点应连续、平滑，无气泡、空洞或 裂缝。
焊点应呈光亮的金属色，无氧化、变 色等现象。
焊点强度
焊点应牢固，能承受一定程度的压力 和振动，不易脱落。
元件位置标准
元件位置准确性
元件应放置在正确的位置，偏差 不超过允许范围。
元件方向正确性
元件的方向应符合电路设计要求， 极性元件方向正确。
焊点外观检测
焊点外观需光滑、连续、无气泡、无杂质。
检测工艺
01
功能检测
对产品进行功能检测，确保满足设 计要求。
尺寸检测
对产品尺寸进行检测，确保符合规 格要求。
03
02
外观检测
对外观进行检测，确保无明显缺陷。
可靠性检测
对产品进行可靠性检测，确保满足 使用要求。
04
SMT贴片质量标准
03
焊点质量标准
贴片材料的表面质量
贴片材料的表面应光滑、无缺陷，以确保良好的贴装效果。
辅助材料标准
1 2
粘合剂材料
用于固定电子元件的粘合剂应具有适当的粘性和 耐温性能。
清洁剂材料
用于清洁贴片表面的清洁剂应无腐蚀性、无残留 物。
3
包装材料
用于包装贴片产品的包装材料应具有保护性、防 潮性和抗震性。
SMT检验标准
21
旋转
QPF 器件超过器件脚的 1/4,钽电容吃锡量两 端金属区吃锡高度不可低于 1MM
零件一头高翘 <断路>
目视
贴片元件(如电阻)旋转 180º或 90º(反向或 侧立)
目视
√ √
√
22 多锡
√
零件吃锡超过零件顶端加上零件厚度一半 的高度
目视
深圳市超思维通讯电子厂
质量体系技术文件
主题
检验标准书
检测方法 及工具
卡尺
缺陷级别 CR MA MI
√பைடு நூலகம்√
2
锡尖
3
短路
零件
4
孔塞
零件 5 脚翘,
断脚
假焊/
6
虚焊
7
包焊
作业不慎造成锡尖其高度不可超过 1/2 脚宽
√
无零件位锡尖与邻近 PAD 或零件最小距离 卡尺
√
小于 0.38MM
为搭锡桥.零件脚歪斜.锡渣.锡珠或残留导 目视万用 √
电材料等造成短路(不是同一线路)
表
制程因素(如锡膏熔锡,过锡炉)造成零件孔. 螺丝孔等堵塞.
目视/ 塞针
√
QFP 或 S√JIC 等零件脚翘起,未平贴板面,
√
翘起高度超过零件脚的厚度
目视
零件脚折断或脱落
√
零件脚未沾附锡或表面沾锡经大头针拔便 目视,探
√
松动
针
焊点表面成球状,看不到实际焊接效果(一般
√
是由元件焊接面有部分氧化引起)
目视
8
冷焊
焊锡表面粗糙,颜色灰暗轻轻一拔就松动
√
目视
9
汽孔
由锡膏中含有过多的空气所引起小于焊点
SMT(SOP) 通用检验标准
称发行版次1、电阻水平方向偏移，其基板焊点一端的空余长度1. L2≧L*1/3,OK ; 大于或等于另一端空余长度的1/3，为最大允收限度；2. L2<L*1/3,NG .如果小于另一端空余长度的1/3则拒收。
L2L1、两元件之间最小间隔在0.5mm 以上为最大允收； 1. W ≧0.5mm,OK;2、两元件之间最小间隔小于0.5mm 拒收。
2. W<0.5mm,NG .零件直立拒收！文字面帖反拒收。
1、按正面贴装，元件的两端置于基板焊点的中央位置。
1、元件偏移突出基板焊点的部份是元件宽度的25% 以下为最大允收限度,如果超出25%则拒收。
1、元件水平方向偏移，其基板焊点一端的空余长度 1. L2≧L*1/3,OK ; 大于或等于另一端空余长度的1/3，为最大允收限度； 2. L2<L*1/3,NG .如果小于另一端空余长度的1/3则拒收。
L2L1、两元件之间最小间隔在0.5mm 以上为最大允收； 1. W ≧0.5mm,OK;2、两元件之间最小间隔小于0.5mm 拒收。
2. W<0.5mm,NG .零件直立拒收！零件直立项 目零件直立电阻帖反标准模式电容、电感偏移零件间隔电容、电感偏移SMT 通用检验标准A01页码3/9判 定 說 明图 示 说 明(垂直方向)(水平方向)电阻偏移(水平方向)零件间隔电容、电感类实装W零件直立拒收文字面(翻白)R757文字面电阻不可帖反(文字面)OKW W1W1≧W*25%,NG.W零件直立拒收称发行版次1、接触点与焊点端的距离至少是二极管的25%以上 1. L ≧D*25%,OK ;为最大允收量；2. w1≦W*50%, OK .2、二极管一端突出焊点的内侧部分小于二极管金属反之 NG .电镀宽度的50%，为最大允收量；3、超出以上标准则不良。
1、二极管突出焊点一端的部分应小于二极管直径的 25%，如果超出二极管直径的25%则拒收。
1. W<D*25%, OK ;2. W ≧D*25%, NG ;部品本体不可有缺边，缺角和破损现象。
SMT品质检验标准
SMT品质检验标准一、品质判定：SMT制程分为锡膏制程与点胶制程（1）制程中缺点分为：A、严重缺点，〈CRITICAL DEFECT〉：简写CR，凡有危害制品的使用者或携带者之生命或安全之缺点谓之。
B、主要缺点，〈MAJOR DEFECT〉简写MA，制品单位的使用性能不能达到所期望之目的，明显的减低其实用性质的缺点谓之。
C、次要缺点，〈MINOR DEFECT〉简写MI。
（2）、点胶制程中的缺点，一般有：错件、缺件、反向、倒置、偏离、异物、溢胶、浮高、侧立、刮伤。
（3）、锡膏制程中的缺点，一般有：空焊、假焊、冷焊、针孔、少锡、包焊、短路、错件、缺件、反向、倒置、偏离、异物、PCB起泡、直立、侧立、锡珠。
二、SMT重点品质说明：（1）、空焊：零件脚或引脚与锡垫间因没有锡或其它因素造成没有接洽；（2）、假焊：假焊之现象与空焊类似，但其锡垫之锡量太少，低于接洽面标准；（3）、冷焊：锡或锡膏在回风炉气化后，在锡垫上仍有模糊的粒状附着物；（4）、针孔：板底不能有洞孔现象出现；（5）、少锡：零件面吃锡不良，未达75%以上；（6）、包焊：焊点焊锡过多，看不到零件脚或其轮廓者；（7）、短路：又称桥接，有脚零件在脚与脚之间被多余之焊锡所联接短路；（8）、错件：零件放置之规格或种类与作业规定或BOM、ECN不符者，即为错件；（9）、缺件：应放置零件之位置，因陋就简正常之缘故而产生空缺；（10）反向：有极性之零组件与加工工程样品、方向相反，即为反向；（11）、倒置：又为反白，零件有规格标示一面倒置于PDA上；（12）、偏离：零件超出PAD之部分，不得大于本体宽度之1/4；（13）、异物：可导电之异物〈锡渣、锡球、铁线〉；不可导电之异物〈贴纸〉；（14）、不洁：加工作业不良，造成板面不洁净或CHIPS脚与脚之间附有异物或CHIPS 修补不良有点胶、助焊剂、防焊绿漆、松香等均视为不合格品；（15）、PCB起泡：PCB板离层起泡或白斑现象；（16）、溢胶：胶水溢于零件两端PAD上；（17）、点胶推拉力必须在1。

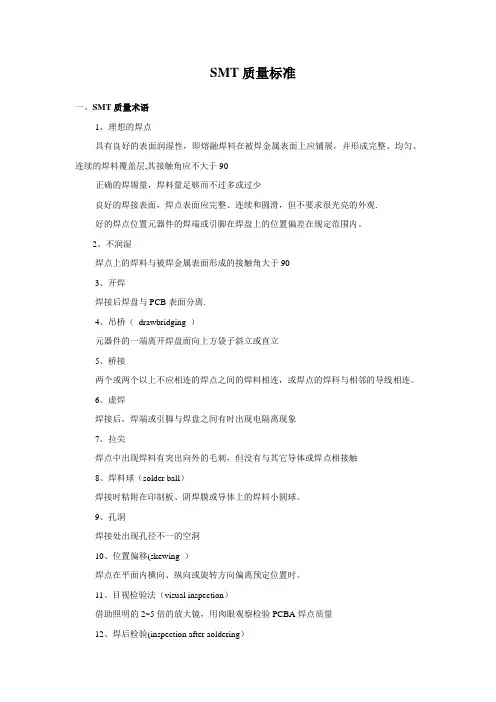

SMT质量标准
SMT质量标准一、SMT质量术语1、理想的焊点具有良好的表面润湿性，即熔融焊料在被焊金属表面上应铺展，并形成完整、均匀、连续的焊料覆盖层,其接触角应不大于90正确的焊锡量，焊料量足够而不过多或过少良好的焊接表面，焊点表面应完整、连续和圆滑，但不要求很光亮的外观.好的焊点位置元器件的焊端或引脚在焊盘上的位置偏差在规定范围内。
2、不润湿焊点上的焊料与被焊金属表面形成的接触角大于903、开焊焊接后焊盘与PCB表面分离.4、吊桥（drawbridging ）元器件的一端离开焊盘面向上方袋子斜立或直立5、桥接两个或两个以上不应相连的焊点之间的焊料相连，或焊点的焊科与相邻的导线相连。
6、虚焊焊接后，焊端或引脚与焊盘之间有时出现电隔离现象7、拉尖焊点中出现焊料有突出向外的毛刺，但没有与其它导体或焊点相接触8、焊料球（solder ball）焊接时粘附在印制板、阴焊膜或导体上的焊料小圆球。
9、孔洞焊接处出现孔径不一的空洞10、位置偏移(skewing ）焊点在平面内横向、纵向或旋转方向偏离预定位置时。
11、目视检验法（visual inspection）借助照明的2~5倍的放大镜，用肉眼观察检验PCBA焊点质量12、焊后检验(inspection after aoldering）PCB完成焊接后的质量检验。
13、返修（reworking)为去除表面组装组件的局部缺陷的修复工艺过程。
14、贴片检验( placement inspection ）表面贴装元器件贴装时或完成后，对于有否漏贴、错位、贴错、损坏等到情况进行的质量检验.二、SMT检验方法在SMT的检验中常采用目测检查与光学设备检查两种方法,有只采用目测法，亦有采用两种混合方法。
它们都可对产品100％的检查,但若采用目测的方法时人总会疲劳，这样就无法保证员工100%进行认真检查。
因此，我们要建立一个平衡的检查（inspection)与监测（monitering）的策略即建立质量过程控制点。
SMT表面贴装检验标准
≤0.2mm
≤t
厚Hale Waihona Puke T宽度W长度L标准： 元件表面无任何损伤痕迹，不能有元件表面的丝 印不清楚或损伤。
限度接受标准： ①焊端金属部任何一边缺损不能超过宽度（W）
和厚度（T）的25% ②主体部分裂口或裂纹不能超过宽度（W）和
厚度（T）的25% ，长度（L）的50%，且不 能有性能上的影响。
≥1/4D
W
标准： 位置：IC脚在焊盘的中心。
限度接受标准： ①IC脚侧偏出焊盘边缘的部分不超过IC脚宽度的
1/3； ②IC脚的中心点在焊盘的边缘。
≤1/4W
中心点在焊
盘的边缘
≤1/4W
t
标准：元件焊端紧贴于焊盘表面
限度接受标准： ①普通电阻、电容、二极管等长方形元件上浮 （焊端底距离焊盘表面）的高度不超过0.2mm； ②IC类元件脚浮（翘）起（焊端底部距离焊盘
SMT表面贴装检验基准
1.位置：红胶水在焊盘间的正中心。
焊接位置
R39
焊接位置
R39
焊接位置
R39
焊接位置
R39
限度接受标准：红胶水印刷偏移但未靠近焊盘的 边缘，且在贴片后红胶水不会外溢到焊盘上。
焊接位置
R39
焊接位置
R39
拒绝接受标准：红胶水粘到焊盘上或在贴片 后红胶水外溢到焊盘上。
焊接位置
③不相连的两点或焊端有焊锡相连不可接受。
103
103
103
锡桥
标准：
1/4 H ＜ h＜ H（OK）
元件焊脚上锡高度h要大于元件高度H的1/4而小
于元件高度H或上锡高度H>0.5MM 。
SMT工艺标准
SMT 工艺标准
SMT 指表面贴装技术，由于SMT 零件通常细小，质量标准以客户的要求或以一些特定的标准来判别。
1、 完美
零件正中平放在铜片位上。
2、 最低限度接受
A 、 片状零件偏移出铜片位不多于零件宽度的25%。
B 、 片状零件斜出铜片位不多于零件宽度的25%。
C 、 零件在铜片位内偏移，金属接触端与铜片仍有最少0.25mm 的接触.
D 、 三极管、二极管、IC 等偏移出铜片位不多于零件脚宽度的1/2，且偏移
角度不大于2度。
E 、 元件与PCB 之间有空隙，最高点离PCB 的间隙不可超过0.2mm.
F 、 垂直于PCB 方向看，红胶不可露出零件端面。
G 、 上锡高度不少于零件厚度的1/4。
H 、 上锡高度不少于零件宽度的75%。
I 、 滤波器三面（除接地面），焊锡有隙缝，但不超过焊接长度的1/4。
J 、 少量保护层脱落，但无露出底部材料。
3、 不接受
A 、 所有超过最低限度接受范围的。
B 、 上锡点在零件底部，看不到明显焊接。
C 、 元件端面有杂物或红胶污染等。
D 、 所有焊接面都上锡的，有穿透可见光的缝隙。
smt 品质标准ipc
smt 品质标准ipcSMT 品质标准IPC。
SMT（表面贴装技术）是一种电子元器件装配技术，它将电子元器件安装在印刷电路板（PCB）上，然后通过焊接工艺将它们连接起来。
在SMT过程中，保证产品质量的标准是非常重要的。
IPC作为国际电子行业标准化组织，制定了一系列SMT品质标准，以确保SMT产品的可靠性和稳定性。
首先，IPC-A-610标准是SMT品质控制的重要参考。
该标准详细描述了电子组件的外观、尺寸、焊接质量等方面的验收标准，涵盖了各种类型的焊接缺陷，如焊接剥落、焊接孔、焊接裂纹等。
通过遵循IPC-A-610标准，可以有效地控制SMT 产品的品质，提高产品的可靠性和稳定性。
其次，IPC-J-STD-001标准也是SMT品质控制的重要参考之一。
该标准主要关注焊接工艺的要求，包括焊接温度、焊接时间、焊接通量等方面的规定。
通过遵循IPC-J-STD-001标准，可以确保SMT产品的焊接质量符合要求，减少焊接缺陷的发生，提高产品的可靠性和稳定性。
此外，IPC-6012标准也是SMT品质控制的重要参考之一。
该标准主要关注印刷电路板的制造要求，包括板材选择、板厚控制、线路宽度控制等方面的规定。
通过遵循IPC-6012标准，可以确保印刷电路板的质量符合要求，提高SMT产品的可靠性和稳定性。
综上所述，IPC制定的一系列SMT品质标准对于SMT产品的质量控制起着至关重要的作用。
遵循这些标准可以有效地提高产品的可靠性和稳定性，降低产品的缺陷率，满足客户的需求，提升企业的竞争力。
因此，作为SMT生产厂家，我们必须严格遵循IPC制定的标准，不断优化生产工艺，不断提升产品质量，为客户提供更加可靠和稳定的SMT产品。
SMT推力检验标准
一、胶水板：
NO
物料类别
规格尺寸
标准
检验工具
缺点分类
备注
1
电阻
0201
≥1.0Kg.F
推拉力计
CR
MA
MI
2
0402
≥1.2 Kg.F
推拉力计
√
3
0603
≥1.5 Kg.F
推拉力计
√
4
0805
≥2.0 Kg.F
推拉力计
√
5
1206
≥2.5 Kg.F
推拉力计
√
6
电容
0201
≥1.2Kg.F
推拉力计
√
7
0402
≥1.5 Kg.F
推拉力计
√
8
0603
≥2.0 Kg.F
推拉力计
√
9
0805
≥2.2 Kg.F
推拉力计
√
10
1206
≥2.8 Kg.F
推拉力计
√
11
1206以上阻容组件
＞2.8 Kg.F
推拉力计
√
12
MEIF SOF IC ( 8脚)
≥3.0 Kg.F
推拉力计
√
13
IC（8脚以上）
0201
≥1.5 Kg.F
推拉力计
√
20
0402
≥1.8 Kg.F
推拉力计
√
21
0603
≥2.0 Kg.F
推拉力计
√
22
其余零件均需
≥2.2 Kg.F
推拉力计
√
推力测试条件：
1、测试时推力计与PCB面呈45度角；
SMT检验标准（PCBA）.docx
SMT检验标准（PCBA）.docx检验项目 :A-1 零件脚吃锡不足SOP QFP(Inspection Item: A-1 Insufficient Solder SOP QFP Lead)允收标准 (Accept Standard)拒收标准(Reject Standard)吃锡应该达零件脚长的1/2 以上及需有爬锡的状況Side joint length (D) is more than 50% of lead length(L).吃锡未达脚长 1/2 以上Side joint length (D) is less than 50% of lead length(L) .检验项目： A-2 零件脚吃锡不足PLCC SOJ(Inspection Item: A-2 Insufficient Solder PLCC SOJ Lead)允收标准 (Accept Standard)拒收标准(Reject Standard)吃锡高度 (F) ＞＝零件脚厚度 (T)的 1/2吃锡高度 (F)< 零件脚厚度(T) 的 1/2＋焊接物 (G)+焊接物 (G) Heel fillet height(F) more than Heel fillet height(F)less than solder s older thickness(G) plus 50% Lead thickness(G) + 50% lead thickness(T) thickness(T)检验项目 :A-3 零件偏移 SOP QFP(Inspection Item:A-3 Component Shift SOP QFP )允收标准 (Accept Standard)拒收标准(Reject Standard)偏移 : 1.零件脚(W)超出PCB不可超过本体宽度的1/4Component lead shift off the pad,ut notexceed 1/4 width of lead width (W)2.对于尺寸小于 0.5mm之 QFP零件偏移量不可超过本体宽度的 1/2.The QFP component lead of pitchless than 0.5mm shift off the pad, butnot exceed 1/2 width of lead width .1.零件偏离焊垫且零件与焊垫接触面积 (C) 占零件本体宽度 (W)的 3/4 以下 . Component lead shift off the pad andcontact the pad less than3/4 width of leadwidth(W)检验项目:A-4 零件偏移PLCC SOJ (Inspection Item: A-4 Component Shift)允收标准 (Accept Standard)零件脚超出 PCB(A)不可超过本体 1/4(W) Component Lead shift off the pad, but not exceed 1/4 width of Lead area(W).拒收标准 (Reject Standard)零件偏离焊垫且超出本体面积1/4(W). Component Lead shift off the pad and exceed 1/4 width of Lead area(W)检验项目 :A-5零件偏移(Inspection Item:A-5 Component shift) 允收标准 (Accept Standard)拒收标准(Reject Standard)零件位於焊垫中心点 .零件偏离焊垫且超出本体宽度1/4.Component is on the center of pad Component body shift off the pad andexceed 1/4Width of body width.检验项目 : A-6吃锡过多(Inspection Item:A-6 Excess Solder)允收標準 (Accept Standard)拒收標準(Reject Standard)吃锡带形状如锥形 .The contour of soldering look like conic shape.焊锡超过焊垫四周Tin excess around of pad.锡过多结成球点Tin too much look like ball shape检验项目 : A-7立件(Inspection Item: Tombstone Effect)允收标准 (Accept Standard)拒收标准(Reject Standard)零件位於焊垫中心点 .零件高翘造成电极端未吃锡Component is on the center of pad Chip components standing on theirTerminal end ( tombstone )检验项目 : A-8反向(Inspection Item: A-8 Component Reverse)允收标准 (Accept Standard)方向零件依PCB上方向标示上件The polarity component is inserted according with polarity index on PCB.拒收标准 (Reject Standard)零件上件方向与PCB上方向标示不同The polarity component is inserted reversing with polarity index on PCB.检验项目 : A-9空焊(Inspection Item:A-9 Void Soldering)零件吃锡饱满 , 并延伸至焊垫边 .零件脚吃锡未连接焊垫,造成空焊Solder well and Tin extend over side of Onelead or series of leads on component pad.Is out of alignment and fails to make Proper contact with the land.检验项目 : A-10短路(Inspection Item:A-10 Short Circuit)零件吃锡部份无任何短路.零件吃锡部份造成短路.There isn ’t an y short circuit on solder There is short circuit on solder part of part of /doc/279956545.html,ponent.检验项目 : A-11缺件(Inspection Item:A-11 Omitting Part)允收标准 (Accept Standard)PCB零件数目与BOM零件数目相符合. The component quantity of PCB have to match the component quantity on BOM 拒收标准 (Reject Standard)PCB零件数目与BOM零件数目不符合. The component quantity of PCB don’t match the component quantity on BOM.检验项目 : A-12多件(Inspection Item:A-12 Excess Parts)允收标准 (Accept Standard)拒收标准(Reject Standard)PCB零件数目与 BOM零件数目相符合 .PCB零件数目与 BOM零件数目不符合The component quantity of PCB have to The component quantity of PCB don’t match the component quantity on BOM match the component quantity on BOM.检验项目 : A-13掉件(Inspection Item:A-13 Missing Parts)允收标准 (Accept Standard)拒收标准(Reject Standard)PCB零件数目与BOM零件数目相符合. The component quantity of PCB have to match the component quantity on BOM 外力造成掉件The component of external force makemissing parts检验项目: A-14焊垫吃锡不足(Inspection Item:A-14 Insufficient Pad)吃锡带形状如锥形焊垫吃锡面积未达75%以上 .The contour of soldering look The solder area don’t like conic shape.excess 75% of pad.检验项目 : A-15锡尖(Inspection Item:A-15 Solder Icicle)零件脚无造成锡尖 .零件脚造成锡尖.There isn ’t any icicle on component lead There is an icicle on component lead.检验项目 : A-16零件破损(Inspection Item:A-16 Component Breakage)零件无任何裂痕或断裂零件外部有刮、刺、割、碰等损伤. There isn ’t any breakage or break There is some scratch 、dub、 cut or bumpdamage on component appearance.检验项目 : A-17金手指缺点(Inspection Item:A-17 Defect On Golden Finger )允收标准 (Accept Standard)1.每面缺点不超过 3 根, 单根不能超过两点﹐缺点单点不得大於金手指宽度 1/4 。
SMT通用外观检验标准
54
鸥翼最大跟 部焊点高度
立式元件组 55 装之方向与
极性
1.各接脚已发生偏滑，引线 脚的侧面仍保留在焊垫上(X ≧0) 2.各接脚已发生偏滑，脚跟 剩余焊垫的宽度，最少保有 一个接脚厚度(Y≧T)。
不允许焊接元件有斜立或直 立现象（元件一端脱离焊盘 焊锡而翘起）
一、名词术语
1、英制与公制单位换算:
1 密尔 ( mil )= 0.001 英吋 ( inch )= 0.0254 公厘 ( mm ) 1 英吋 ( inch )= 1000 密尔 ( mil )= 25.4 公厘 ( mm )
三、外观检验标准定义和图解
编号
项目
标准要求 (允收标准）
参考图片
编号
12
41
鸥翼脚面焊 点最大量
42 锡珠、锡渣
不允许宽、高有差别（高度 的比不超过2:1）的元件侧立 （元件本体旋转90度贴放）
不允许有出现元件漏贴的现 象
功率晶体 43 (MOSFET)元
件--偏位
NG
44
片式元件-立碑
OK
1.PIN排列直立无扭转、扭曲 不良现象。 2.PIN表面光亮电镀良好、无 毛边扭曲不良现象。
15
4、印刷偏移量少于15%。
4
二极管、电 容等（1206 以上尺寸） 元件锡膏印 刷
1、锡膏量足； 2、锡膏覆盖焊盘有85%以 上； 3、锡膏成形佳。
16
偏移量<15%W
焊盘间距 1、锡膏印刷成形佳；
4
0.7~ 1.25mm 2、虽有偏移，但未超过15% 元件锡膏印 焊盘；
SMT 检验标准
1.各接脚已发生偏滑，脚跟剩余 焊垫的宽度，超过接脚本身宽 度(≧W)。
≧W
W
SMT 检验标准
零件组装标准--QFP零件脚跟之对准度
拒收状况(NONCONFORMING DEFECT)
1.各接脚所偏滑出，脚跟剩余焊垫 的宽度 ，已小于脚宽(<W)。
<W
W
SMT 检验标准
零件组装标准-- J型脚零件对准度
理想状况(TARGET CONDITION)
W
1. 各接脚都能座落在焊垫的中央， 未发生偏滑。
SMT 检验标准
零件组装标准-- J型脚零件对准度
允收状况(ACCEPTABLE CONDITION)
≦1/2W
1. 各接脚偏出焊垫以外尚未超 出脚宽的50%。
SMT 检验标准
零件组装标准-- J型脚零件对准度
理想状况(TARGET CONDITION)
W
W
1. 各接脚都能座落在各焊垫的 中央，而未发生偏滑。
SMT 检验标准
零件组装标准-- QFP零件脚面之对准度
允收状况(ACCEPTABLE CONDITION)
≦1/3W
1.各接脚已发生偏滑，所偏出焊
垫以外的接脚，尚未超过接脚 本身宽度的1/3W。
SMT 检验标准
103
1.零件纵向偏移，但焊垫尚保有其 零件宽度的20%以上。
2.金属封头纵向滑出焊垫，但仍盖 住焊垫5mil(0.13mm)以上。
SMT 检验标准
零件组装标准--芯片状零件之对准度 (组件Y方向)
拒收状况(NONCONFORMING DEFECT)
< 1/5W
103
< 5mil (0.13mm)
SMT产品检验标准
SMT产品检验标准一．印锡膏检验标准：锡膏桥连：铜薄上锡膏彼此之间连在一起，呈桥连状。
模糊：印在PCB铜薄上所有锡膏看不清其边线与棱角，呈模糊状。
不均匀：印在PCB铜薄上所有锡膏厚度不一致，有凹凸不平现象。
偏薄：印在PCB铜薄锡膏厚度较常规定值偏大（依据钢网厚度决定）。
偏厚：印在PCB铜薄上锡膏离较常规定值偏小（依据钢网厚度决定）。
偏移：印在PCB铜薄上锡膏与铜铂之间距离不是整齐一一对应。
移位：印在PCB铜铂上锡膏超过铜薄面，前后左右位置发生移动。
漏印：应该印而没印上。
多印：没有要求印而印上。
二．贴装元件检验标准：空焊：元器件脚与铜薄之间没有锡焊接着。
虚焊：元器件脚与铜薄之间有锡焊着，但用针可以拨动。
元器件脚与铜薄之间有锡焊着，用针不可以拨动，但通电测试不稳定。
短路：元器件脚与脚相靠在一起。
元器件脚与脚之间有焊锡或锡珠造成两者连在一起。
元器件脚与脚之间有杂物造成两者连在一起。
冷焊：焊锡点表面灰暗粗糙，不平滑，未完全溶化。
多锡：附着在元器件脚上锡量超出正常吃锡量要求。
少锡：附着在元器件脚上锡量少于正常吃锡量要求。
偏移：元器件端面与铜薄之间不是整齐一一对应的。
错位：元器件端面超过铜薄面，前后左右位置发生称动。
锡洞／针孔：元器件脚与铜薄之间的焊锡表面有针孔或小洞。
锡尖：元器件脚与铜薄之间的锡表面有尖长的锡尖。
错件：不符合文件（BOM、ECN、样板等）要求。
在精度上有差异，影响电性功能。
实测值不符合规定要求，出现较大差异。
未按位置贴装，位置不正确。
混料：元器件中出现不同类型、不同规格的料。
翻件：元器件本体与规定方向上下面旋转180度。
方向极性：元器件本体方向与PCB焊盘设计规定方向不相对应。
极性反：元器件本体正负极与PCB焊盘设计规定极性不相对应。
漏件／多件：未按规定用量贴装，用量不正确。
损件：元器件本体表面或边角局部出现缺损痕迹。
立碑：元器件一端面向上倾斜或一端面向上翘起。
划伤：元器件本体表面局部出现类刀割或手指划的痕迹。
SMT检验标准
理想状况( 理想状况(TARGET CONDITION) 1. 焊锡带是凹面并且从焊垫端 延伸到组件端的2/3H以上. 延伸到组件端的2/3H以上. 2/3 2. 锡皆良好地附著於所有可焊 接面. 接面. 3. 焊锡带完全涵盖著组件端金 电镀面. 电镀面.
H
SMT 检验标准
SMA Introduce
SMA Introduce
1. 脚跟的焊锡带延伸到引线上 弯曲处的底部.
SMT 检验标准
焊点性标准--QFP脚跟焊点最大量 焊点性标准--QFP脚跟焊点最大 --QFP脚跟焊点最
拒收状况( 拒收状况(NONCONFORMING DEFECT) 沾锡角超过90度 沾锡角超过90度 90
SMA Introduce
SMT 检验标准
焊点性标准--J型接脚零件之焊点最小量 焊点性标准--J -允收状况( 允收状况(ACCEPTABLE CONDITION)
SMA Introduce
焊锡带存在於引线的三侧. 1. 焊锡带存在於引线的三侧. 2. 焊锡带涵盖引线弯曲处两 侧的50%以上 h≥1/2T). 侧的50%以上(h≥1/2T). 50%以上(
SMT 检验标准
零件组装标准--QFP零件脚跟之对准度 零件组装标准--QFP零件脚跟之对准度 --QFP
NONCONFORMING DEFECT
SMA Introduce
1.各接脚所偏滑出,脚跟剩余焊 1.各接脚所偏滑出 各接脚所偏滑出, 已小於脚宽(<W). 垫的宽度 ,已小於脚宽(<W). (<W)
SMA Introduce
各接脚偏出焊垫以外尚未超 出脚宽的50%. 出脚宽的50%. 50%
≤1/2W
SMT 检验标准
SMT 检验标准
<1/2 H 向外延伸到焊垫端 的距离小于组件高
度的50%。
註:锡表面缺点
﹝如少锡、不吃
锡、金属外露等
﹞不超过总焊接
最新课件
面积的5%
42
SMT 检验标准
焊点性标准--晶片狀零件之最小焊点 理想狀況(TARGET CONDITION)
1. 焊锡帶是凹 面，侧面焊点长 度等于元件可焊 端长度。 2. 锡皆良好地 附著于所有可焊 接面。
与相邻的导线相连。
5、虚焊（假焊） 焊接后焊端或引脚与焊盘之间有时出现电隔离现象
6、拉尖
焊点中出现焊料有突出向外的毛刺，但没有与其它 导体或焊点相接触
最新课件
6
SMT 检验标准
7、焊料球（solder ball）
焊接时粘附在印制板、阴焊
膜或导体上的焊料小圆球。
8、孔洞
焊接处出现孔径不一的空洞
9、位置偏移(skewing )
36
SMT 检验标准
焊点性标准--QFP腳跟焊点最大量 理想狀況(TARGET CONDITION)
1. 脚跟的焊 锡帶延伸到 引线上弯曲 处与下弯曲 处间的中心 点。
最新课件
37
SMT 检验标准
焊点性标准--J型接脚零件之焊点最小量
理想狀況(TARGET CONDITION)
1. 凹面焊锡帶存在 于引线的四側。 2. 焊帶延伸到引线 弯曲处两侧的顶部 。 3. 引线的轮廓清楚 可见。 4. 所有的錫点表面 皆吃锡良好。
焊点性标准--晶片狀零件之最小焊点
103
1.片状零件恰能 座落在焊垫的中 央，未发生偏移 ，所有上锡面都 能完全与PAD充分 接触。
注：此标准适用
于三面或五面之
SMT检验标准要点
印制板组装要求与检验规范SMT焊接品质验收标准1 片状、圆柱体、欧翼形等焊点接受标准理想状态（目标）: 1.最佳焊点高度为焊锡高度加元件可焊端高度。
2.焊点覆盖引脚表面,但没有超过引脚转折处。
允收状态:1.最大焊点高度可超出焊盘或爬伸至金属镀层可焊端顶部,但不可接触元件体。
2.最小焊点高度(F)为焊锡厚度加可焊端高度(H)的25﹪或0.5mm（最小值）。
3.末端连接宽度(C)至少为元器件端子宽度(W)的75﹪,或焊盘宽度(P)的75﹪,取两者中的较小者。
4.最小侧面焊点长度(D)等于引脚宽度(W)。
5.当引脚长度（L）（由趾部到跟部弯折半径中心测量）小于引脚宽度（W），最小侧面焊点长度(D)至少为引脚长度(L)的75﹪。
6. 引脚厚度(T)等于或小于0.38mm时，最小跟部填充为（G）+（T）。
引脚厚度（T）大于0.38mm时，最小跟部填充为（G）+（T）×50﹪。
7. 底部带散热面端子的元器件,散热面无侧面偏移,端子边缘100％润湿。
拒绝接受:1.焊点廷伸到本体上。
2.焊锡接触高引脚外形元件体或末端封装。
3.焊点没有呈现良好的浸润状态。
4.端连接宽度(C)小于元器件端子宽度(W)的50﹪,或焊盘宽度(P)的50﹪,取两者中的较小者。
WCp5.元器件端子面无可见的填充爬升。
最小填充高度(F)小于焊料厚度(G)加上25﹪的(H),或焊料厚度(G)加上0.5mm,取两者中的较小者。
6.最小侧面焊点长度（D）小于引脚宽度（W）侧面焊点长度（D）小于引脚长度（L）或引脚宽度（W）的25﹪。
7.最小跟部焊点高度（F）小于焊锡厚度（G）加引脚厚度（T）的50﹪。
F＜G+（T×50﹪）8.焊接后,由于某些因素的影响,使焊点产生开裂。
2焊点桥联（连焊）定义：两个独立相邻焊点之间在焊接之后形成连接现象，导致短路。
图示：拒绝接受相邻引脚之间焊料互相连接3 漏焊定义：焊盘上未沾锡，未将元器件及基板焊接在一起。
SMT(贴片)检查标准
●
B区
B区
⑷金手指缺口：A区有缺口为不合格，B区缺损，凹进超过整体面积的20% 凹点 为来、不合格。 金手指 <20%
B
A 合格
B
A区
⑸金手指针孔 ●A区0.13mm以下的可接受一个，一个以上为不合格
第 4 页，共 16 页
SMT贴片元件检查标准
●
B区0.5mm以下的可接受两个，两个以上为不合格 0.05mm以下的忽略不计。 多孔区域须小于接触片的10%，大于10%为不合格 A区
但偏移部分的焊电极不可与其它电路接触
引脚偏移 ＬＥＡＤ偏移为ＬＥＡＤ宽度的１/３以下。
ＰＡＤ
ＬＥＡＤ宽度
引線和鄰近焊盤之間的間隔為0.08mm以上。 引脚偏移
０．０８ｍｍ以上
ＰＡＤ 第 9 页，共 16 页
ＬＥＡＤ
SMT贴片元件检查标准
引脚浮起 整个引脚浮起为不合格，但有焊锡相连、端部浮起在0.3mm以下允许通过
●
●
B区两个不在同一侧 合格
⑹金手指污染
● ●
A区不允许有任何污染现象 B区不可有超过0.05mm2的油迹、白色结晶膜等残留表面 油迹，松香
胶纸迹 不合格 ⑺金手指残留铜箔 ●边缘整齐，无细铜丝与其它线路相连、相碰
铜丝短路
●
不合格 边缘批缝须在以下范围：当 L1〈 0.5mm时,L2≥ 0.15mm 当 L1≥ 0.5mm时,L2≥ 0.2mm
金手指 L1 L2 铜箔批缝
⑻绿油
●
从金手指上部引出的线路暴露于外，绿油没有覆盖的地方不得超过0.5mm, 且暴露部分必须是镀金部分
第 5 页，共 16 页
SMT贴片元件检查标准
●
绿油覆盖金手指不 得超过0.5mm 金手指
SMT检验标准
1印制板组装要求与检验规范SMT 旱接品质验收标准1片状、圆柱体、欧翼形等焊点接受标准理想状态(目标)：1.最佳焊点高度为焊锡高度加元件可焊端高度。
2. 焊点覆盖引脚表面,但没有超过引脚转折处。
允收状态:1.最大焊点高度可超出焊盘或爬伸至金属镀层可焊端顶部，但不可接触元件体。
4. 最小侧面焊点长度(D)等于引脚宽度(W)o5. 当引脚长度(L )(由趾部到跟部弯折半径中心测量)小于引脚宽度(W ,或焊盘宽度(P)的75% ,取两者中的较小者。
2.最小焊点高度(F)为焊锡厚度加可焊端高度(H)的25%或0.5mm(最小值)。
75%最小侧面焊点长度(D)至少为引脚长度(L)的75%6.引脚厚度(T)等于或小于0.38mm寸，最小跟部填充为(G + (T)。
引脚厚度(T)大于0.38mm寸，最小跟部填充为(G + (T)X 50%7.底部带散热面端子的元器件，散热面无侧面偏移,端子边缘100%润湿。
拒绝接受:1.焊点廷伸到本体上。
5.元器件端子面无可见的填充爬升。
6.最小侧面焊点长度(D)小于引脚宽度(W2.焊锡接触高引脚外形元件体或末端封装。
3.焊点没有呈现良好的浸润状态。
4.端连接宽度(C)小于元器件端子宽度(W)的50% , 或焊盘宽度(P)的50% ,取两者中的较小者。
最小填充高度(F)小于焊料厚度(G)加上25%的(H),侧面焊点长度(D)小于引脚长度(L)或引脚宽度(W的25%7. 最小跟部焊点高度（F ）小于焊锡厚度（G 加引脚厚度（T ）的50% F v G+(T X 50%)8. 焊接后，由于某些因素的影响，使焊点产生开裂。
2焊点桥联（连焊）定义：两个独立相邻焊点之间在焊接之后形成连接现象，导致短路。
3漏焊定义：焊盘上未沾锡，未将元器件及基板焊接在一起。
图示：拒绝接受相邻引脚之间焊料互相连接 图示：拒绝接受1.元器件与焊盘上未上锡2.手工补件时遗漏4元件遗漏（缺件）定义：该安装的元件没有被安装在PCBt或在生产过程中丢失拒绝接受5反向（极性、方向错误）定义：元件极性、方向安装错误，使元件不能起到应有的作用图示：拒绝接受有极性、方向的元件在安装时没有按照丝网图上的规定去放置6错件（元件错误）定义；安装在印制板上的元件的值、尺寸、类型和BOM不符拒绝接受7虚焊（假焊）定义：元器件管脚与焊盘间有锡，但没有被完全浸润元件焊接端或焊盘可焊性差，而引起锡未浸润焊盘或焊接端。
SMT检验标准
A
1. w21. < a1>A 拒收
拒 收 L1
拒收
允 收
允收
6、元件 与板的间
红
1、偏移
胶
量大于
印
1/5元件
刷
宽度或大 于1/5焊
盘宽度；
元件偏移拒收 示范
2、元件 与板的间 隙超过
0.15mm
3。元器
件左右偏
移角度超
过+/—5
度
1、胶量
胶量不足、不
不足； 2、胶量
均拒收示范 不均；
拒收 拒收
胶量偏
L
间隔＜05mm 拒收
元件直立拒收
电阻不可 文字面(翻白)
元件浮高拒收 1、元件与板的浮高距离≤0.15mm为最大允收，否则拒
示范
收；
拒收
名
称 项 目
福建德晖实业有限公司
SMT 检验标准
判 定 說 明
文件编号 DH-PG-SMT-001 生效日期 2015/3/1
发行版次
A01
页码
4/7
图 示 说 明
类
+/—5度。
实
装
标 准
元件间隔拒收 1、两元
示范
件 2、之两间元最
件之间最
W
元件立件拒收 1、元 示范 件立件拒
元件贴反拒收 1、文 示范 字面贴反 拒收。
元件浮高拒收 1、元件与板的浮高距离≤0.15mm为最大允收，否则拒
示范
收；
拒收
OK
A≥20%元件 宽 拒收
1. L2 ≧ L*1/4, OK ; 2. L2<L *1/4, NG .
示范
1、印刷 图 2、形涂与焊 污 ， 不两 可焊 允
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SMT常用标准
SMT有哪些常用标准？接下来我们一起了解。
1)IPC-ESD-2020: 静电放电控制程序开发的联合标准。
包括静电放电控制程序所必须的设计、建立、实现和维护。
根据某些军事组织和商业组织的历史经验，为静电放电敏感时期进行处理和保护提供指导。
2)IPC-SA-61 A: 焊接后半水成清洗手册。
包括半水成清洗的各个方面，包括化学的、生产的残留物、设备、工艺、过程控制以及环境和安全方面的考虑。
3)IPC-AC-62A: 焊接后水成清洗手册。
描述制造残留物、水成清洁剂的类型和性质、水成清洁的过程、设备和工艺、质量控制、环境控制及员工安全以及清洁度的测定和测定的费用。
4)IPC-DRM -4 0E: 通孔焊接点评估桌面参考手册。
按照标准要求对元器件、孔壁以及焊接面的覆盖等详细的描述，除此之外还包括计算机生成的3D 图形。
涵盖了填锡、接触角、沾锡、垂直填充、焊垫覆盖以及为数众多的焊接点缺陷情况。
5)IPC-TA-722: 焊接技术评估手册。
包括关于焊接技术各个方面的45 篇文章，内容涉及普通焊接、焊接材料、手工焊接、批量焊接、波峰焊接、回流焊接、气相焊接和红外焊接。
6)IPC-7525: 模板设计指南。
为焊锡膏和表面贴装粘结剂涂敷模板的设计和制造提供指导方针
i 还讨论了应用表面贴装技术的模板设计，并介绍了带有通孔或倒装晶片元器件的?昆合技术，包括套印、双印和阶段式模板设计。
7)IPC/EIA J-STD-004: 助焊剂的规格需求一包括附录I 。
包含松香、树脂等的技术指标和分类，根据助焊剂中卤化物的含量和活化程度分类的有机和无机助焊剂;还包括助焊剂的使用、含有助焊剂的物质以及免清洗工艺中使用的低残留助焊剂。
8)IPC/EIA J-STD -005 :焊锡膏的规格需求一包括附录I 。
列出了焊锡膏的特征和技术指标需求，也包括测试方法和金属含量的标准，以及粘滞度、塌散、焊锡球、粘性和焊锡膏的沾锡性能。
9)IPC/EIA J-STD -0 06A: 电子等级焊锡合金、助焊剂和非助焊剂固体焊锡的规格需求。
为电子等级焊锡合金，为棒状、带状、粉末状助焊剂和非助焊剂的焊锡，为电子焊锡的应用，为特殊电子等级焊锡提供术语命名、规格需求和测试方法。
10)IPC-Ca-821: 导热粘结剂的通用需求。
包括对将元器件粘接到合适位置的导热电介质的需求和测试方法。
11)IPC-3406: 导电表面涂敷粘结剂指南。
在电子制造中为作为焊锡备选的导电粘结剂的选择提供指导。
12)IPC-AJ-820: 组装和焊接手册。
包含对组装和焊接的检验技术的描述，包括术语和定义;印制电路板、元器件和引脚的类型、焊接点的材料、元器件安装、设计的规范参考和大纲;焊接技术和封装;清洗和覆膜;质量保证和测试。
13) IPC-7530: 批量焊接过程(回流焊接和波峰焊接)温度曲线指南。
在温度曲线获取中采用各种测试手段、技术和方法，为建立图形提供指导。
深圳市盛鸿德电子有限公司(深圳市易连科技开发有限公司）是一家专注于SMT贴片加工、OEM及ODM专业服务、PCB及物料代采购、中高端蓝牙方案（“易连”模块）定制开发及电子产品定制生产的公司；特别是研发样板及中小批量OEM在物料代采购、SMT贴片加工、后焊、测试组装等全流程在性价比、质量保证、快速交付等方面有极大优势,受到了广大客户的欢迎和一致肯定.
公司PCBA工厂高起点规划，占地面积近2000平，位于西乡固戍，在交通便利的107国道旁，现有人员120名，采用二十余年资深团队进行专业规范的SMT工厂管理，其中中高级人才30名，研发人员6名,获得ISO9000及部分产品的UL认证。
公司配有全自动印刷机、多功能贴片机、十二温区回流炉，配备AOI、BGA返修台、高低温实验箱、震动测试仪、高压测试仪、接地电阻测试仪、XRAY等全套设备.全车间空调、风淋室、防静电处理，现有SMT贴片生产线4条，配备3条后焊、测试、组装全套流水生产线。
