自动控制原理典型例题1
(整理)自动控制原理习题
《自动控制原理》习题习题11有一水位控制装置如图所示。
试分析它的控制原理，指出它是开环控制系统闭环控制系统？说出它的被控量，输入量及扰动量是什么？绘制出其系统图。
2 某生产机械的恒速控制系统原理如图所示。
系统中除速度反馈外，还设置了电流正反馈以补偿负载变化的影响。
试标出各点信号的正负号并画出框图。
3图示为温度控制系统的原理图。
指出系统的输入量和被控量，并画出系统框图。
4.自动驾驶器用控制系统将汽车的速度限制在允许范围内。
画出方块图说明此反馈系统。
5.双输入控制系统的一个常见例子是由冷热两个阀门的家用沐浴器。
目标是同时控制水温和流量，画出此闭环系统的方块图，你愿意让别人给你开环控制的沐浴器吗？6.开环控制系统和闭环控制系统各有什么优缺点？7.反馈控制系统的动态特性有哪几种类型？生产过程希望的动态过程特性是什么？习题21 试分别写出图示各无源网络的传递函数。
习题1图2 求图示各机械运动系统的传递函数。
(1)求图a的＝？(2)求图b的＝？(3) 求图c的＝？习题2图3 试分别写出图中各有源网络的传递函数U2(s)/ U1(s)。
习题3图4交流伺服电动机的原理线路和转矩－转速特性曲线如图所示。
图中，u为控制电压．T 为电动机的输出转矩。
N为电动机的转矩。
由图可T与n、u呈非线性。
设在某平衡状态附近用增量化表示的转矩与转速、控制电压关系方程为k n、k c为与平衡状态有关的值，可由转矩－转速特性曲线求得。
设折合到电动机的总转动惯量为J，粘滞摩擦系数为f，略去其他负载力矩，试写出交流伺服电动机的方程式并求输入为u c，输出为转角θ和转速为n时交流伺服电动机的传递函数。
习题4图5图示一个转速控制系统，输入量是电压V，输出量是负载的转速 ，画出系统的结构图，并写出其输入输出间的数学表达式。
习题5图6 已知一系统由如下方程组组成，试绘制系统框图，求出闭环传递函数。
7 系统的微分方程组如下：其中K0，K1，K2，T均为正常数。
第一章自动控制原理绪论例题 ppt课件
PPT课件
26
• 画出图示电加热系统的结构图，简述结构 特点和调节过程，并说明受控对象，被控 量、给定量、偏差、内扰、外扰都指的是 哪些设备和物理量。
PPT课件
27
• 结构图：结构特点为闭环，具备抗干扰能 力。
• 被控量：电阻炉温度；受控对象：电阻炉； 给定量：电阻炉的温度希望值；外扰：炉门 开关频度变化；内扰：电源电压波动。
PPT课件
29
判别下列动态方程所描述的系统的性质：线性或非线 性，定常或时变，动态或静态。
t ; (1)C( t ) 5 r ( t ) t r ( t ) 6C ( t ) 8C( t ) r ( t ); t 3C (2)r
2
( t ) C( t ) r ( t ) 3r t ; (3)tC (4)C( t ) r t cost 5; ( t ) 5 r d ; (5)C( t ) 3rt 6r (6)C( t ) r t ;
PPT课件
18
• 系统的被控对象是电炉，被控量是电炉炉温； 电动机、减速器、调压器是执行机构，热电偶 是检测元件。 • 电炉温度控制系统的方块图如图1-16所示。
PPT课件
19
1-7 在按扰动控制的开环控制系统中，为什么说一 种补偿装置只能补偿一种与之相应的扰动因素? 对于图1-19中的按扰动控制的速度控制系统，当 电动机的激磁电压变化时，转速如何变化?该补 偿装置能否补偿这个转速的变化?
PPT课件
12
1-4 图1-13为水温控制系统示意图。冷水在热交换器 中由通入的蒸汽加热，从而得到一定温度的热水。 冷水流量变化用流量计测量。试绘制系统方块图， 并说明为了保持热水温度期望值，系统是如何工作 的?系统的被控对象和控制装置各是什么?
自动控制原理练习题
自动控制原理练习题1. 小车倒车入库问题考虑一个小车倒车入库问题，假设小车以恒定的速度直线倒车。
已知小车的初始位置为P，目标是将小车倒车入停车位Q。
设停车位Q 相对于初始位置P的偏移量为d，方向为与小车移动方向相反的方向。
请回答以下问题：a) 在没有任何控制的情况下，小车如何倒车入库？b) 如何利用反馈控制使得小车能够准确倒车入库？c) 请解释闭环控制与开环控制之间的区别，并分析在这个倒车入库问题中应该选择哪种控制方法？2. PID控制器PID控制器是一种广泛应用于工业控制系统中的控制器。
它通过对错误信号的比例、积分和微分三个部分进行加权求和来调节控制器的输出。
请回答以下问题：a) 请解释PID控制器中比例、积分和微分三个部分的作用和原理。
b) 在实际应用中，如何确定PID控制器的参数？c) 请列举PID控制器的优点和缺点，并举例说明其应用领域。
3. 反馈系统的稳定性在控制系统中，稳定性是一个重要的性能指标。
稳定性可以通过系统的极点位置来判断。
请回答以下问题：a) 什么是系统的极点？它们与系统的稳定性有什么关系？b) 请解释零极点分布对系统稳定性的影响。
c) 如何利用极点配置来设计稳定的控制系统？4. 系统传递函数和频率响应系统的传递函数和频率响应是分析和设计控制系统的重要工具。
请回答以下问题：a) 什么是系统的传递函数？如何从系统的微分方程中推导出传递函数？b) 什么是系统的频率响应？如何利用频率响应来分析系统的稳定性和性能？c) 请解释Bode图和Nyquist图分别代表了什么，并举例说明它们的应用。
5. 状态空间表示和观测器设计状态空间表示是一种用于描述控制系统动态行为的方法。
观测器是一种用于估计系统状态的补偿器。
请回答以下问题：a) 什么是状态空间表示？如何将系统微分方程转化为状态空间表示？b) 什么是观测器？它的作用是什么？如何设计一个观测器？c) 请解释最优观测器与线性二次估计问题的关系，并简要介绍最优观测器的设计方法。

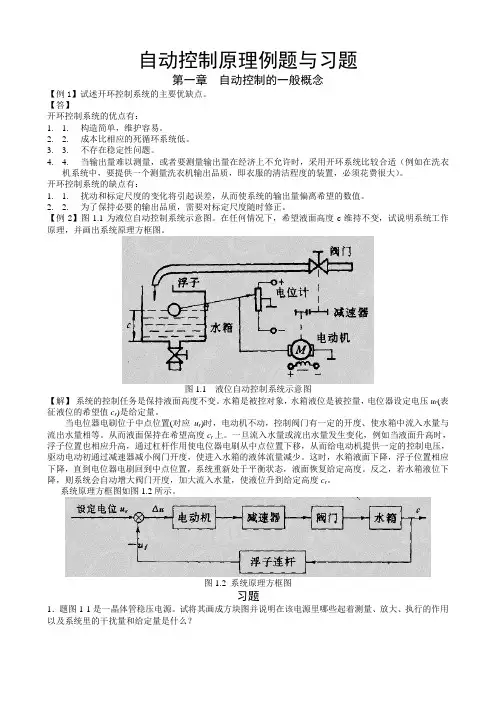

自动控制原理例题与习题[1]
![自动控制原理例题与习题[1]](https://img.taocdn.com/s3/m/11fb309951e79b8968022688.png)
自动控制原理例题与习题第一章自动控制的一般概念【例1】试述开环控制系统的主要优缺点。
【答】开环控制系统的优点有：1. 1.构造简单，维护容易。
2. 2.成本比相应的死循环系统低。
3. 3.不存在稳定性问题。
4. 4.当输出量难以测量，或者要测量输出量在经济上不允许时，采用开环系统比较合适（例如在洗衣机系统中，要提供一个测量洗衣机输出品质，即衣服的清洁程度的装置，必须花费很大）。
开环控制系统的缺点有：1. 1.扰动和标定尺度的变化将引起误差，从而使系统的输出量偏离希望的数值。
2. 2.为了保持必要的输出品质，需要对标定尺度随时修正。
【例2】图1.1为液位自动控制系统示意图。
在任何情况下，希望液面高度c维持不变，试说明系统工作原理，并画出系统原理方框图。
图1.1 液位自动控制系统示意图【解】系统的控制任务是保持液面高度不变。
水箱是被控对象，水箱液位是被控量，电位器设定电压u r(表征液位的希望值c r)是给定量。
当电位器电刷位于中点位置(对应u r)时，电动机不动，控制阀门有一定的开度、使水箱中流入水量与流出水量相等。
从而液面保持在希望高度c r上。
一旦流入水量或流出水量发生变化，例如当液面升高时，浮子位置也相应升高，通过杠杆作用使电位器电刷从中点位置下移，从而给电动机提供一定的控制电压，驱动电动初通过减速器减小阀门开度，使进入水箱的液体流量减少。
这时，水箱液面下降，浮子位置相应下降，直到电位器电刷回到中点位置，系统重新处于平衡状态，液面恢复给定高度。
反之，若水箱液位下降，则系统会自动增大阀门开度，加大流入水量，使液位升到给定高度c r。
系统原理方框图如图1.2所示。
图1.2 系统原理方框图习题1．题图1-1是一晶体管稳压电源。
试将其画成方块图并说明在该电源里哪些起着测量、放大、执行的作用以及系统里的干扰量和给定量是什么？题图1-12．如题图1-2（a）、（b）所示两水位控制系统，要求(1)画出方块图（包括给定输入量和扰动输入量）；(2)分析工作原理，讨论误差和扰动的关系。
自动控制原理典型例题1
例1-1续1如果操纵杆角仇改变了，而舟昔舵仍处于原位，则电位器输出代工0,佟经放大后使电动机通过减速器连同船舵和输出电位计滑臂一起作跟随仇给定值的运动。
当3(>=6,时，电动机停转，系统达到新的平衡状态，从而实现角位置跟踪的目的。
由上分析可见，操纵杆是输入装置，电位计组同时完成测量和比较功能，电压、功率放大器完成调节器工作，电动机和减速器共同起执行器的作用。
系统的原理方块图如下:［例1-2］：“转速控制系统”之“开环控制系统”原理图方块图系统的给定输入量是比，扰动输入量是负载干扰M, 输出量是电动机转速n,被控对象是电动机。
作原理：将电压％经功率放大后获得百，由％驱动电动机旋转。
5和n具有一一对应的关系，如当Ug=Ug［, n=n i°但是，当电动机的负载改变时，U° = U。
］时，&可能n=n i+An,也就是说，比和n的关系是不准确的。
——开环系统的输出易受到扰动的影响而无能为力。
［例1-2］续：“转速控制系统”之“闭环控制系统”原理图方块图工作原理：当负载扰动变化时（如变大），则4,^1,Ue = Ug-w\,n\o可见，该系统可以自动地进行转速调节, 以减小或消除偏差仏O［例1-3］：用原理方块图表示司机沿给定路线行驶时观察道路正确驾驶的反馈过程。
司机根据眼睛观察到的汽车行驶路线、障碍物和汽车的前进方向，估计汽车的前进路线。
再由实际道路与估计的前进路线的差距指挥手来操纵方向盘，以使汽车实际 正确地沿道路前进。
原理方块图如下: 道路该系统中，输入量是道路信息，输出量是实际的行 车路线。
大脑是控制器，手、方向盘和驱动机构是执行 元件，车体是被控对象。
眼和大脑作为反馈装置。
0 ［例2-1］系统结构图如下图所示，求系统的传递函数。
由上式可求出系统的传递函数为:GGG3G4C(s)_R(s)一 1 + G X G2 + G3G4 + G2G3 + GGG3G4注意：4-窖效变换时，应将分支点（相加点）向另外的分支点湘加点）移动，一般不宜向另外的相加点（分支点）移动O *用结构图等效简化的方法有多种，但结果是唯一的。
自动控制原理例题与习题
自动控制原理例题与习题第一章自动控制的一般概念【例1】试述开环控制系统的主要优缺点。
【答】开环控制系统的优点有：1. 1.构造简单，维护容易。
2. 2.成本比相应的死循环系统低。
3. 3.不存在稳定性问题。
4. 4.当输出量难以测量，或者要测量输出量在经济上不允许时，采用开环系统比较合适（例如在洗衣机系统中，要提供一个测量洗衣机输出品质，即衣服的清洁程度的装置，必须花费很大）。
开环控制系统的缺点有：1. 1.扰动和标定尺度的变化将引起误差，从而使系统的输出量偏离希望的数值。
2. 2.为了保持必要的输出品质，需要对标定尺度随时修正。
【例2】图1.1为液位自动控制系统示意图。
在任何情况下，希望液面高度c维持不变，试说明系统工作原理，并画出系统原理方框图。
图1.1 液位自动控制系统示意图【解】系统的控制任务是保持液面高度不变。
水箱是被控对象，水箱液位是被控量，电位器设定电压u r(表征液位的希望值c r)是给定量。
当电位器电刷位于中点位置(对应u r)时，电动机不动，控制阀门有一定的开度、使水箱中流入水量与流出水量相等。
从而液面保持在希望高度c r上。
一旦流入水量或流出水量发生变化，例如当液面升高时，浮子位置也相应升高，通过杠杆作用使电位器电刷从中点位置下移，从而给电动机提供一定的控制电压，驱动电动初通过减速器减小阀门开度，使进入水箱的液体流量减少。
这时，水箱液面下降，浮子位置相应下降，直到电位器电刷回到中点位置，系统重新处于平衡状态，液面恢复给定高度。
反之，若水箱液位下降，则系统会自动增大阀门开度，加大流入水量，使液位升到给定高度c r。
系统原理方框图如图1.2所示。
图1.2 系统原理方框图习题1．题图1-1是一晶体管稳压电源。
试将其画成方块图并说明在该电源里哪些起着测量、放大、执行的作用以及系统里的干扰量和给定量是什么？题图1-12．如题图1-2（a）、（b）所示两水位控制系统，要求(1)画出方块图（包括给定输入量和扰动输入量）；(2)分析工作原理，讨论误差和扰动的关系。
自动控制理论例题集锦-第1章
第1章 自动控制的一般概念例1 试分析如图1-1所示家用电冰箱控制系统，并画出温度控制系统的原理方块图。
冷却管电冰箱箱体图 1-1解：1. 电冰箱工作原理分析。
控制任务：保持电冰箱箱体温度不变。
被控对象——电冰箱箱体； 被控量——箱体的温度c T ；给定输入——给定温度r T ；（r T 是通过箱体内控制盒旋钮给出或通过按键设定） 干扰输入——环境温度或电冰箱门开启等； 执行元件——电动机和压缩机。
工作原理：由于受环境温度或电冰箱门开启等影响，当电冰箱箱体内的温度c T 大于给定值r T 时，则0>-=r c T T T ∆。
温度控制盒测量到偏差信号T ∆并将其转换为电信号u ∆，u ∆通过接触器和继电器起动电动机带动压缩机，压缩机将蒸发器中的高温低压气态的制冷剂送入冷却管散热，降温后的低温高压液态制冷剂进入蒸发器，在蒸发器中急速降压扩散为气态，这个过程需要吸收周围的热量，即吸收箱体的热量，从而使箱体内的温度降低。
压缩机又将蒸发器中的高温低压气态的制冷剂送入冷却管散热，……，循环往复，直至0=-=r c T T T ∆，即箱体内的温度c T 等于给定值r T ，使0=u ∆，电动机、压缩机停止工作。
2. 电冰箱温度控制系统原理方块图。
根据以上分析,电冰箱温度控制系统原理方块图可绘制如图1-2所示。
cT图 1-2例2 如图1-3中a U 是发电机的端电压，0U 是某电源电压，非常稳定，且等于发电机端电压的设定值。
由于负载变化及其它原因，发动机端电压会随时波动。
试分析图中端电压控制系统的工作原理，并画出方块图。
解：1. 端电压控制系统的工作原理控制任务：保持发电机端电压不变。
被控对象——发电机； 被控量——发电机端电压a U ； 给定输入——电源电压0U ； 干扰输入——负载扰动等； 执行元件——电动机和变阻器。
工作原理：由于0U 等于发电机端电压的设定值，所以在端电压a U 符合要求的正常情况下，00=-=a U U U 。
自动控制原理习题1(含答案)
《自动控制原理》习题解答第一章习题及答案1—1 根据题1—1图所示的电动机速度控制系统工作原理图(1） 将a ，b 与c,d 用线连接成负反馈状态；（2) 画出系统方框图。
解 （1）负反馈连接方式为：d a ↔,c b ↔；（2)系统方框图如图解1—1 所示.1—2 题1-2图是仓库大门自动控制系统原理示意图。
试说明系统自动控制大门开闭的工作原理，并画出系统方框图。
题1-2图 仓库大门自动开闭控制系统解 当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动,将大门向上提起。
与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。
反之，当合上关门开关时,电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。
系统方框图如图解1-2所示。
1—3 题1-3图为工业炉温自动控制系统的工作原理图。
分析系统的工作原理,指出被控对象、被控量和给定量,画出系统方框图.题1-3图 炉温自动控制系统原理图解 加热炉采用电加热方式运行,加热器所产生的热量与调压器电压c u 的平方成正比,c u 增高,炉温就上升，c u 的高低由调压器滑动触点的位置所控制，该触点由可逆转的直流电动机驱动。
炉子的实际温度用热电偶测量，输出电压f u 。
f u 作为系统的反馈电压与给定电压r u 进行比较，得出偏差电压e u ，经电压放大器、功率放大器放大成a u 后，作为控制电动机的电枢电压。
在正常情况下，炉温等于某个期望值T °C ，热电偶的输出电压f u 正好等于给定电压r u .此时，0=-=f r e u u u ，故01==a u u ，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使c u 保持一定的数值。
这时，炉子散失的热量正好等于从加热器吸取的热量，形成稳定的热平衡状态，温度保持恒定。
自动控制原理试题及答案
自动控制原理试题及答案一、单项选择题（每题2分，共20分）1. 自动控制系统中，开环系统与闭环系统的主要区别在于（）。
A. 是否有反馈B. 控制器的类型C. 系统是否稳定D. 系统的响应速度答案：A2. 在控制系统中，若系统输出与期望输出之间存在偏差，则该系统（）。
A. 是闭环系统B. 是开环系统C. 没有反馈D. 是线性系统答案：B3. 下列哪个是控制系统的稳定性条件？（）A. 所有闭环极点都位于复平面的左半部分B. 所有开环极点都位于复平面的左半部分C. 所有闭环极点都位于复平面的右半部分D. 所有开环极点都位于复平面的右半部分答案：A4. PID控制器中的“P”代表（）。
A. 比例B. 积分C. 微分D. 前馈答案：A5. 在控制系统中，超调量通常用来衡量（）。
A. 系统的稳定性B. 系统的快速性C. 系统的准确性D. 系统的鲁棒性答案：C6. 一个系统如果其开环传递函数为G(s)H(s)，闭环传递函数为T(s)，则闭环传递函数T(s)是（）。
A. G(s)H(s)B. G(s)H(s)/[1+G(s)H(s)]C. 1/[1+G(s)H(s)]D. 1/G(s)H(s)答案：B7. 根轨迹法是一种用于（）的方法。
A. 系统稳定性分析B. 系统性能分析C. 系统设计D. 系统故障诊断答案：B8. 一个系统如果其开环传递函数为G(s)H(s)，闭环传递函数为T(s)，则T(s)的零点是（）。
A. G(s)的零点B. H(s)的零点C. G(s)和H(s)的零点D. G(s)和H(s)的极点答案：A9. 一个系统如果其开环传递函数为G(s)H(s)，闭环传递函数为T(s)，则T(s)的极点是（）。
A. G(s)的零点B. H(s)的零点C. 1+G(s)H(s)的零点D. G(s)和H(s)的极点答案：C10. 一个系统如果其开环传递函数为G(s)H(s)，闭环传递函数为T(s)，则系统的稳态误差与（）有关。
自动控制原理典型例题1
司机根据眼睛观察到的汽车行驶路线、障碍物和汽
车的前进方向，估计汽车的前进路线。再由实际道路与
估计的前进路线的差距指挥手来操纵方向盘，以使汽车
正确地沿道路前进。原理方块图如下：
实际
道路
路线
大脑
手和方向盘
驱动机构
车体
眼和大脑
该系统中，输入量是道路信息，输出量是实际的行 车路线。大脑是控制器，手、方向盘和驱动机构是执行 元件，车体是被控对象。眼和大脑作为反馈装置。
[例3-5]系统的结构图如下所示。（1）已知G1(s)的单位阶
跃x(t响)=应10为*11(-te)时-2t，，试试求求：G1①(s系) 。统（的2稳）态当输G1出(s) ；s 1②2 且系统的峰 值时间tp，超调量 %，调节时间ts和稳态误差esx;
X (s) E(s)
Eo (s)
-
G1 ( s )
尼比 和系统的动态性能指标 ts、tr、 % 。
Rs
k
Y s
ss 1
[解]1、系统的开环和闭环传递函数为
Gs
40
s0.1s
1
和
s
400 s2 10s 400
开环极点为：p1 0, p2 10
令：s2 10s 400 0
解得闭环极点为：p1,2 5 j19.365
2、将闭环传递函数写成标准型式 s
0
当K1>0，K2>0，τ>0时系统稳定
由此可见当用
G1
K1(s 1)
s
时，才能在保证稳定的前
提下使系统在阶跃扰动作用下的稳态误差为零。
G1
K1(s 1)
s
K1(
1) s
自动控制原理例题与习题范文
自动控制原理例题与习题第一章自动控制的一般概念【例1】试述开环控制系统的主要优缺点。
【答】开环控制系统的优点有：1. 1.构造简单，维护容易。
2. 2.成本比相应的死循环系统低。
3. 3.不存在稳定性问题。
4. 4.当输出量难以测量，或者要测量输出量在经济上不允许时，采用开环系统比较合适（例如在洗衣机系统中，要提供一个测量洗衣机输出品质，即衣服的清洁程度的装置，必须花费很大）。
开环控制系统的缺点有：1. 1.扰动和标定尺度的变化将引起误差，从而使系统的输出量偏离希望的数值。
2. 2.为了保持必要的输出品质，需要对标定尺度随时修正。
【例2】图1.1为液位自动控制系统示意图。
在任何情况下，希望液面高度c维持不变，试说明系统工作原理，并画出系统原理方框图。
图1.1 液位自动控制系统示意图【解】系统的控制任务是保持液面高度不变。
水箱是被控对象，水箱液位是被控量，电位器设定电压u r(表征液位的希望值c r)是给定量。
当电位器电刷位于中点位置(对应u r)时，电动机不动，控制阀门有一定的开度、使水箱中流入水量与流出水量相等。
从而液面保持在希望高度c r上。
一旦流入水量或流出水量发生变化，例如当液面升高时，浮子位置也相应升高，通过杠杆作用使电位器电刷从中点位置下移，从而给电动机提供一定的控制电压，驱动电动初通过减速器减小阀门开度，使进入水箱的液体流量减少。
这时，水箱液面下降，浮子位置相应下降，直到电位器电刷回到中点位置，系统重新处于平衡状态，液面恢复给定高度。
反之，若水箱液位下降，则系统会自动增大阀门开度，加大流入水量，使液位升到给定高度c r。
系统原理方框图如图1.2所示。
图1.2 系统原理方框图习题1．题图1-1是一晶体管稳压电源。
试将其画成方块图并说明在该电源里哪些起着测量、放大、执行的作用以及系统里的干扰量和给定量是什么？题图1-12．如题图1-2（a）、（b）所示两水位控制系统，要求(1)画出方块图（包括给定输入量和扰动输入量）；(2)分析工作原理，讨论误差和扰动的关系。
自动控制原理试卷及答案20套1
《自动控制原理》试卷（一）A一、)(/)(s R s C二、 系统结构图如图所示，τ取何值时，系统才能稳定 ？（10分）三、已知负反馈系统的开环传递函数为， 42)2()(2+++=s s s K s W k(1) 试画出以K 为参数系统的根轨迹；(2) 证明根轨迹的复数部分为圆弧 。
（15分）四、已知一单位闭环系统的开环传递函数为)15.0(100)(+=s s s W K ，现加入串联校正装置：101.011.0)(++=s s s W c ，试： （20分）（1） 判断此校正装置属于引前校正还是迟后校正？（2） 绘制校正前、后系统及校正装置的对数幅频特性。
（3） 计算校正后的相位裕量。
五、非线性系统结构如图所示，设输入r=0, 绘制起始点在0)0(,1)0(00==>=c cc c 的c c -平面上的相轨迹。
（15分）C )(s )(s o六、采样控制系统如图所示，已知： （15分）1．求出系统的开环脉冲传递函数。
2．当输入为)(1*)(1*)(1)(221t t t t t t r ++=时，求稳态误差ss e 。
七、用奈氏稳定判据判断如下图所示系统的稳定性。
其中，（1）─（3）为线性系统，（4）─（6）为非线性系统。
（15分）《自动控制原理》试卷（一）B一、 控制系统的结构如下图。
(1) 当F （s ）=0时，求系统闭环传递函数)()()(s R s C s =Φ；(2) 系统中H 2（s ）应满足什么关系，能使干扰F （s ）对输出C （s ）没有影响？（10分）二、． 设某控制系统方框图如图所示，要求闭环系统的特征值全部位于s ＝－1垂线之左，试确定参数K 的取值范围。
（10分）三、.一单位负反馈系统的开环传函为)15.0()125.0()(++=s s s K s W ，欲使该系统对单位阶跃函数的响应为一振幅按指数规律衰减的简谐振荡时间函数，试用根轨迹法确定K 值范围（要求首先绘制根轨迹，求出并在图上标注主要的特征点参数）。
《自动控制原理》习题及解答
自动控制原理习题及解答1. 引言自动控制原理是控制工程中最基础的一门课程，是研究系统的建模、分析和设计的基础。
通过习题的练习和解答，可以加深对自动控制原理的理解和掌握。
本文档将提供一些常见的自动控制原理习题及其解答，希望对学习者有所帮助。
2. 习题2.1 系统建模习题1：一个质量为m的弹簧振子的运动方程可以表示为：$$m\\frac{d^2x(t)}{dt^2} + c\\frac{dx(t)}{dt} + kx(t) = 0$$其中，m(m)为振子的位移，m为阻尼系数，m为弹性系数。
请利用拉普拉斯变换求解该系统的传递函数。
解答：对原方程两边进行拉普拉斯变换得：mm2m(m)+mmm(m)+mm(m)=0整理后可得传递函数：$$\\frac{X(s)}{F(s)} = \\frac{1}{ms^2 + cs + k}$$其中，m(m)为输出的拉普拉斯变换，m(m)为输入的拉普拉斯变换。
2.2 系统分析习题2：有一个开环传递函数为$G(s) =\\frac{3}{s(s+2)(s+5)}$的系统，求该系统的阻尼比和自然频率。
解答：该系统的传递函数可以表示为：$$G(s) = \\frac{3}{s(s+2)(s+5)}$$根据传递函数的形式可以得知，该系统是一个三阶系统，有三个极点。
通过对传递函数进行因式分解可以得到：$$G(s) = \\frac{A}{s} + \\frac{B}{s+2} + \\frac{C}{s+5}$$将上述表达式通分并整理后可得：$$G(s) = \\frac{3s^2 + 16s + 5}{s(s+2)(s+5)}$$通过对比系数可以得到：$$A = 1, B = -\\frac{2}{3}, C = \\frac{5}{3}$$根据阻尼比和自然频率的定义，可以得到：$$\\zeta = \\frac{c}{2\\sqrt{mk}}, \\omega_n =\\sqrt{\\frac{k}{m}}$$其中，m为系统的阻尼系数，m为系统的弹性系数，m为系统的质量。
自动控制原理梅逊公式例题
] 1 [ G2G3 H 2 G4G5 H3 G3G4 H 4 G1G2G3G4G5G6 H1 (G2G3 H2 )(G4G5 H3 )
1 G2G3 H2 G4G5 H3 G3G4 H4 G1G2G3G4G5G6 H1 G2G3G4G5 H2 H3
G1G2G4 G1G2G3 H
§2.6 控制系统的传递函数
1. 开环传递函数
2. 输入 r(t) 作用下的闭环传递函数
控制系统的传递函数
3. 干扰 n(t) 作用下的闭环传递函数
4. 系统的总输出 C(s) 及总误差 E(s)
控制系统的传递函数 (例)
例7 系统结构图如右图所示， 求当输入 r(t) = 1(t) 干扰 n(t) =d(t) 初条件 c(0) = -1 c’(0) = 0 时系统的总输出 c(t) 和总误差e(t)。 求解
第二章小结
自动控制原理
本次课程作业(7) 2 —14, 15, 17, 18
Mason 公式（5）
例 5 求传递函数 C(s)/R(s)
控制系统结构图
例 5 求C(s)/R(s)
1 [G2 H2 G1G2G3G4 H1 G1G2G4 H1 ]
1 G2 H2 G1G2G3G4 H1 G1G2G4 H1
P1 G1G2G3G4
1 1
P2 G1G2G4
2 1
P3 G2G3G4G5
3 1
P4 G2Leabharlann 4G54 1P5 G3G4G6
5 1
P6 G6 H2G2G4
6 1
(s) G1G2G3G4 G1G2G4 G2G3G4G5 G2G4G5 G3G4G6 G2G4G6 H 2 1 G2 H 2 G1G2G3G4 H1 G1G2G4 H1
自动控制原理试题(1)
参考答案及评分标准一、单项选择题（每小题1分，共20分）1. 系统和输入已知，求输出并对动态特性进行研究，称为（ ）A.系统综合B.系统辨识C.系统分析D.系统设计2. 惯性环节和积分环节的频率特性在（ ）上相等。
A.幅频特性的斜率B.最小幅值C.相位变化率D.穿越频率3. 通过测量输出量，产生一个与输出信号存在确定函数比例关系值的元件称为（ ）A.比较元件B.给定元件C.反馈元件D.放大元件4. ω从0变化到+∞时，延迟环节频率特性极坐标图为（ ）A.圆B.半圆C.椭圆D.双曲线5. 当忽略电动机的电枢电感后，以电动机的转速为输出变量，电枢电压为输入变量时，电动机可看作一个（ ）A.比例环节B.微分环节C.积分环节D.惯性环节6. 若系统的开环传 递函数为2)(5 10+s s ，则它的开环增益为（ ） A.1 B.2 C.5 D.107. 二阶系统的传递函数52 5)(2++=s s s G ，则该系统是（ ） A.临界阻尼系统 B.欠阻尼系统 C.过阻尼系统 D.零阻尼系统8. 若保持二阶系统的ζ不变，提高ωn ，则可以（ ）A.提高上升时间和峰值时间B.减少上升时间和峰值时间C.提高上升时间和调整时间D.减少上升时间和超调量9. 一阶微分环节Ts s G +=1)(，当频率T1=ω时，则相频特性)(ωj G ∠为（ ） A.45° B.-45° C.90° D.-90°10.最小相位系统的开环增益越大，其（ ）A.振荡次数越多B.稳定裕量越大C.相位变化越小D.稳态误差越小11.设系统的特征方程为()0516178234=++++=s s s s s D ，则此系统 （ ）A.稳定B.临界稳定C.不稳定D.稳定性不确定。
12.某单位反馈系统的开环传递函数为：())5)(1(++=s s s k s G ，当k =（ ）时，闭环系统临界稳定。
A.10B.20C.30D.4013.设系统的特征方程为()025103234=++++=s s s s s D ，则此系统中包含正实部特征的个数有（ ）A.0B.1C.2D.314.单位反馈系统开环传递函数为()ss s s G ++=652，当输入为单位阶跃时，则其位置误差为（ ） A.2 B.0.2 C.0.5 D.0.0515.若已知某串联校正装置的传递函数为1101)(++=s s s G c ，则它是一种（ ） A.反馈校正 B.相位超前校正C.相位滞后—超前校正D.相位滞后校正16.稳态误差e ss 与误差信号E (s )的函数关系为（ ）A.)(lim 0s E e s ss →=B.)(lim 0s sE e s ss →= C.)(lim s E e s ss ∞→= D.)(lim s sE e s ss ∞→= 17.在对控制系统稳态精度无明确要求时，为提高系统的稳定性，最方便的是（ ）A.减小增益B.超前校正C.滞后校正D.滞后-超前18.相位超前校正装置的奈氏曲线为（ ）A.圆B.上半圆C.下半圆D.45°弧线19.开环传递函数为G (s )H (s )=)3(3+s s K ,则实轴上的根轨迹为（ ） A.(-3，∞) B.(0，∞) C.(-∞，-3) D.(-3，0)20.在直流电动机调速系统中，霍尔传感器是用作（ ）反馈的传感器。
自动控制原理模拟试题1包含答案
自动控制原理模拟试题1一、简答题：（合计20分, 共4个小题，每题5分） 1. 如果一个控制系统的阻尼比比较小，请从时域指标和频域指标两方面说明该系统会有什么样的表现？并解释原因。
2. 大多数情况下，为保证系统的稳定性，通常要求开环对数幅频特性曲线在穿越频率处的斜率为多少？为什么？3. 简要画出二阶系统特征根的位置与响应曲线之间的关系。
4. 用根轨迹分别说明，对于典型的二阶系统增加一个开环零点和增加一个开环极点对系统根轨迹走向的影响。
二、已知质量-弹簧-阻尼器系统如图(a)所示，其中质量为m 公斤，弹簧系数为k 牛顿/米，阻尼器系数为μ牛顿秒/米，当物体受F = 10牛顿的恒力作用时，其位移y (t )的的变化如图(b)所示。
求m 、k 和μ的值。
(合计20分)F)t图(a) 图(b)三、已知一控制系统的结构图如下，（合计20分, 共2个小题，每题10分） 1） 确定该系统在输入信号()1()r t t =下的时域性能指标：超调量%σ，调节时间s t 和峰值时间p t ；2） 当()21(),()4sin3r t t n t t =⋅=时，求系统的稳态误差。
四、已知最小相位系统的开环对数幅频特性渐近线如图所示，c ω位于两个交接频率的几何中心。
1） 计算系统对阶跃信号、斜坡信号和加速度信号的稳态精度。
2） 计算超调量%σ和调节时间s t 。
（合计20分, 共2个小题，每题10分）[1%0.160.4(1)sin σγ=+-,2112 1.51 2.51sin sin s c t πωγγ⎡⎤⎛⎫⎛⎫=+-+-⎢⎥ ⎪ ⎪⎢⎥⎝⎭⎝⎭⎦](0.21)(0.51)s s s ++系统最大输出速度为2 r/min ，输出位置的容许误差小于2，求：1） 确定满足上述指标的最小K 值，计算该K 值下的相位裕量和幅值裕量； 2） 前向通路中串联超前校正网络0.41()0.081c s G s s +=+，试计算相位裕量。
自动控制原理试卷及答案20套 (1)
《自动控制原理》试卷（一）A一、)(/)(s R s C二、 系统结构图如图所示，τ取何值时，系统才能稳定 ？（10分）三、已知负反馈系统的开环传递函数为，42)2()(2+++=s s s K s W k(1) 试画出以K 为参数系统的根轨迹；(2) 证明根轨迹的复数部分为圆弧 。
（15分）四、已知一单位闭环系统的开环传递函数为)15.0(100)(+=s s s W K ，现加入串联校正装置：101.011.0)(++=s s s W c ，试： （20分）（1） 判断此校正装置属于引前校正还是迟后校正？（2） 绘制校正前、后系统及校正装置的对数幅频特性。
（3） 计算校正后的相位裕量。
五、非线性系统结构如图所示，设输入r=0, 绘制起始点在0)0(,1)0(00==>=c cc c 的c c -平面上的相轨迹。
（15分）C )(s )(s o六、采样控制系统如图所示，已知s T K 2.0,10==： （15分）1．求出系统的开环脉冲传递函数。
2．当输入为)(1*)(1*)(1)(221t t t t t t r ++=时，求稳态误差ss e 。
七、用奈氏稳定判据判断如下图所示系统的稳定性。
其中，（1）─（3）为线性系统，（4）─（6）为非线性系统。
（15分）s e sT --1 2s K s 5.0 )(s R)(s E )(s C c21se r _ u1 2 0《自动控制原理》试卷（一）B一、 控制系统的结构如下图。
(1) 当F （s ）=0时，求系统闭环传递函数)()()(s R s C s =Φ；(2) 系统中H 2（s ）应满足什么关系，能使干扰F （s ）对输出C （s ）没有影响？（10分）二、． 设某控制系统方框图如图所示，要求闭环系统的特征值全部位于s ＝－1垂线之左，试确定参数K 的取值范围。
（10分）三、.一单位负反馈系统的开环传函为)15.0()125.0()(++=s s s K s W ，欲使该系统对单位阶跃函数的响应为一振幅按指数规律衰减的简谐振荡时间函数，试用根轨迹法确定K 值范围（要求首先绘制根轨迹，求出并在图上标注主要的特征点参数）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C
⑤
H1
1、求C(s)/R(s)：
G4 R
①
1
E
②
G1
③
G2
1
④
G3
C
⑤
H1
H 2
H2
该系统有两条前向通道，三个独立回路。
P 1 G 1G2G3 , P 2 G4G3 ;
⑥
其中 L1和 L2不接触。
L1 G3 H 2 , L2 G1H1 , L3 G1G2G3 H1 H 2
[解]考虑SISO系统的传递函数， F ( s) 所以输入为X(s)时，令F(s)=0； X ( s ) E ( s) Y ( s) G ( s ) 输入为F(s)时，令X(s)=0。经过 适当的变换后，可画出如下等 Z ( s) H (s) 效结构图：
⑥
要仔细找出每一个前向通路，并判断独立回路之间， 独立回路与前向通路之间是否接触。
[例2-3]试求如下图所示结构图的传递函数：
Y ( s) Y ( s) Z ( s) Z ( s) E ( s) E ( s) Z ( s) E ( s) , , , , , , , X ( s) F ( s) X ( s) F ( s) X ( s) F ( s) E ( s) Z ( s)
2、求
E s 。该系统该有两条前向通路，三个独立回路。 R s
G4
R
①
1
E
②
G1
③
G2 1
④
G3 H 2
C
⑤
H1
H2
⑥
P 2 G4G3 H 2 H1 , 同上, 1 1 G3 H 2 , 2 1 1 1, P
E s 1 G3 H 2 G4 G3 H 1 H 2 Rs
G4
3、求
C s E s 。
R
1
E
②
G1
③
G2 H1
G3
④
①
1
H 2
H2
⑤
C
E(s)节点是混合节点，它做为输入节点时，不能直接 使用梅逊公式。
C s C ( s) R( s) E s R( s) E ( s) G G G G3G4 (1 G1 H1 ) 1 2 3 1 G3 H 2 G3G4 H1 H 2 G1G2G3 G3G4 G1G3G4 H1 1 G3 H 2 G3G4 H1 H 2
R( s )
E ( s)
G1
H1
G2
G2
H2
C ( s)
[解]用梅逊公式计算，首先将该结构图转换为信号流图： 标上相应的节点：
G4
R
E
①
G1
②
③
G2
④
G3
⑤
C
H1
⑥
H2
画出相应的信号流图：
1
②
③
G2
④
G3
⑤
C
H1
⑥
H2
G4 R
①
1
E
②
G1
③
G2 1
④
G3 H 2 H2
1 G4
R( s )
G1
G2
G3
G4
C ( s)
1 G1G4
R( s )
G1
G2
G3
G4
C ( s)
R( s )
1 G1G4
G1G2 1 G1G2
G3G4 1 G3G4
C ( s)
由上式可求出系统的传递函数为：
G1G2G3G4 C ( s) R( s) 1 G1G2 G3G4 G2G3 G1G2G3G4
注意： 等效变换时，应将分支点(相加点)向另外的分支点 (相加点)移动，一般不宜向另外的相加点(分支点)移动 。 用结构图等效简化的方法有多种，但结果是唯一的。 若不可避免的出现分支点和相加点互相移动时，可能 比较困难，可采用梅逊公式求解。
[例2-2]系统如下图所示，用梅逊公式求
G4
C s E s C s ， 和 。 R s R s E s
1 G3 H 2 G1H1 G1G2G3 H1H 2 G3 H 2G1H1 , 1 1, 2 1 G1 H1 G1G2G3 G4G3 1 G1H1 C s Rs 1 G3 H 2 G1H1 G1G2G3 H1H 2 G3 H 2G1H1
例1-1 续1
如果操纵杆角 i 改变了，而船舵仍处于原位，则电位器 ue 经放大后使电动机通过减速器连同船舵和输出 输出ue 0， 电位计滑臂一起作跟随 i 给定值的运动。当 o i 时，电动 机停转，系统达到新的平衡状态，从而实现角位置跟踪的 目的。 由上分析可见，操纵杆是输入装置，电位计组同时完 成测量和比较功能，电压、功率放大器完成调节器工作， 电动机和减速器共同起执行器的作用。 系统的原理方块图如下：
ue ug uf
[例1-3]： 用原理方块图表示司机沿给定路线行驶时观察
道路正确驾驶的反馈过程。 司机根据眼睛观察到的汽车行驶路线、障碍物和汽 车的前进方向，估计汽车的前进路线。再由实际道路与 估计的前进路线的差距指挥手来操纵方向盘，以使汽车 正确地沿道路前进。原理方块图如下： 实际
道路
大脑
-
功 放
ua
M
ug
功放
ua
电动机
n
方块图
[例1-2] 续： “转速控制系统”之“闭环控制系统”
+
ug
比 较 点
ue
功 放
ua
n
M
ug
-
ue
功放
ua
负载扰动 电动机
n
测速装置
uf
测速装置
原理图
方块图
工作原理：当负载扰动变化时（如变大），则n , uf ,
,n 。可见，该系统可以自动地进行转速调节， 以减小或消除偏差 ue 。
手和方向盘 眼和大脑
驱动机构
车体
路线
该系统中，输入量是道路信息，输出量是实际的行 车路线。大脑是控制器，手、方向盘和驱动机构是执行 元件，车体是被控对象。眼和大脑作为反馈装置。
[例2-1]系统结构图如下图所示，求系统的传递函数。
R( s )
G1
G2
G3
G4
C ( s)
[解]：进行如下图所示的等效变换：
操纵杆
i
电位 器组
电压 放大器
功率 放大器
电动机
减速器
o
船舵
[例1-2]： “转速控制系统”之“开环控制系统”
+
ug
-
+
扰动负载
n
原理图
系统的给定输入量是ug，扰动输入量是负载干扰M， 输出量是电动机转速n，被控对象是电动机。
工作原理：将电压ug经功率放大后获得ua，由ua驱动电
动机旋转。 ua和n具有一一对应的关系，如当ug=ug1， n=n1。但是，当电动机的负载改变时，ug = ug1时，可能 n=n1+ △n，也就是说，ug和n的关系是不准确的。——开 环系统的输出易受到扰动的影响而无能为力。
