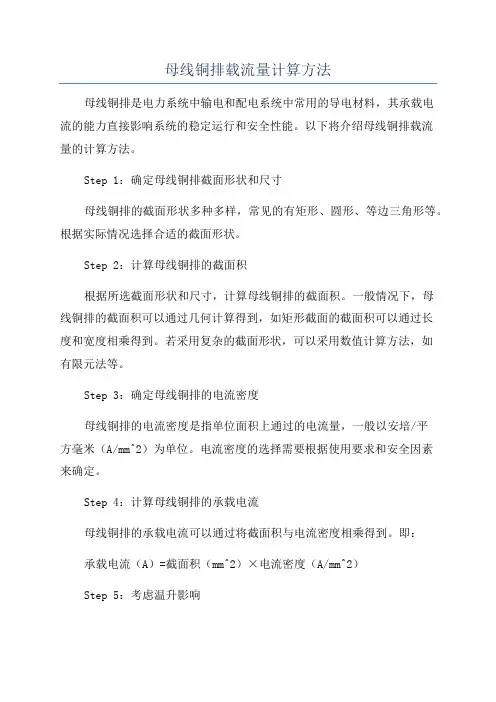

母线铜排载流量计算方法母线铜排是电力系统中输电和配电系统中常用的导电材料，其承载电流的能力直接影响系统的稳定运行和安全性能。

以下将介绍母线铜排载流量的计算方法。

Step 1：确定母线铜排截面形状和尺寸母线铜排的截面形状多种多样，常见的有矩形、圆形、等边三角形等。

根据实际情况选择合适的截面形状。

Step 2：计算母线铜排的截面积根据所选截面形状和尺寸，计算母线铜排的截面积。

一般情况下，母线铜排的截面积可以通过几何计算得到，如矩形截面的截面积可以通过长度和宽度相乘得到。

若采用复杂的截面形状，可以采用数值计算方法，如有限元法等。

Step 3：确定母线铜排的电流密度母线铜排的电流密度是指单位面积上通过的电流量，一般以安培/平方毫米（A/mm^2）为单位。

电流密度的选择需要根据使用要求和安全因素来确定。

Step 4：计算母线铜排的承载电流母线铜排的承载电流可以通过将截面积与电流密度相乘得到。

即：承载电流（A）=截面积（mm^2）×电流密度（A/mm^2）Step 5：考虑温升影响母线铜排在传输电流时会产生电阻，电流通过导线产生的电阻会使母线铜排产生温升。

温升会影响母线铜排的导电性能，因此需要对温升进行考虑。

计算温升可以使用下列公式：温升（℃）=（电流密度）^2×导体电阻率/（截面积×导体单位长度电阻率）单位长度电阻率是指单位长度上的电阻，可以通过导体电阻率除以母线铜排的长度得到。

Step 6：验证计算结果计算得到的承载电流和温升需要进行验证。

验证的方法可以通过母线铜排的实际应用经验、相关标准以及对应电力设备的额定电流等。

综上所述，母线铜排载流量的计算方法主要包括确定截面形状和尺寸、计算截面积、确定电流密度、计算承载电流、考虑温升影响以及验证计算结果。

通过这些步骤，可以对母线铜排的载流能力进行合理评估和规划，确保其正常运行和安全性能。

铜排载流量计算法

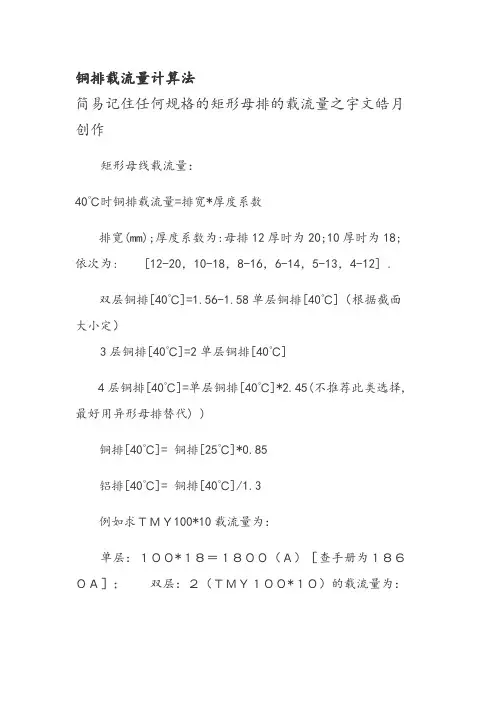

铜排载流量计算法简易记住任何规格的矩形母排的载流量之宇文皓月创作矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为: [12-20，10-18，8-16，6-14，5-13，4-12] .双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) )铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求ＴＭＹ100*10载流量为：单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；双层：２（ＴＭＹ１００*１０）的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。

铜排的载流量表一、矩形铜排铜母排截面 25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²） 1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A） 10 13 17 23 30 45 85 110 136 170 216 263 三、抽屉柜抽屉导线选用尺度截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 5 0×3 70×3电流（A） 50 63 80 100 125 160 200 250 300 400 500 6 0。

母线铜排载流量计算

母线铜排载流量计算首先，母线的材质对铜排载流量有直接影响。

常用的母线材料有纯铜和铝合金。

纯铜的导电性能较好，因此相同尺寸下的铜排能够通过更大的电流；而铝合金的密度较低，重量轻，价格也相对较低，适用于一些轻载流量的应用。

其次，母线的截面积也是决定铜排载流量的重要因素。

母线的截面积越大，其承载电流的能力就越强。

计算铜排的截面积时，可以使用以下公式：截面积=(w*d)/1000，其中w和d分别代表铜排的宽度和厚度，单位为毫米。

第三，散热条件也会对铜排的载流量产生影响。

当母线承载的电流越大时，由于电流通过铜排时会产生热量，因此过高的温度会限制其载流量。

为了确保母线正常工作，应当根据散热条件进行合理安排，如增加散热片面积、增加风冷辅助散热等。

在进行母线铜排载流量计算时，还需要考虑电流的密度。

电流密度是指单位截面积上通过的电流大小，一般用A/mm²表示。

电流密度的取值范围因不同的应用而异。

在常见的低压开关柜中，电流密度一般在1.5-2.5A/mm²之间。

通过电流密度和母线的截面积，可以确定母线的最大承载电流。

此外，需要根据具体情况对母线的短时和长时载流能力进行评估。

短时载流能力是指母线在短时间内能够承受的最大电流大小，一般用于短时间过载或故障情况下。

长时载流能力是指母线在长时间内能够承受的额定电流大小，通常应符合设备或系统的设计要求。

总结起来，计算母线铜排载流量需要综合考虑材质、截面积、散热条件等因素。

只有在合理选择材料和截面积的基础上，并根据具体的工作条件来决定散热措施，才能保证母线的正常工作和安全运行。

常用铜排的载流量计算方法

估算方法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

常用铜排的尺寸及载流量表铜母排截面 25℃ 35℃平放(A) 竖放(A) 平放(A) 竖放(A) 15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 1855在三项不平衡线路中中线电流是怎样确定的假如你的问题中；A相电流为15A，B相为20A，C相为17A，代入公式：根号下{15*15+20*20+17*17-15*20-15*17-20*17}=根号下{225+400+289-300-255-340}=根号下19=4.36安送你个电工口诀简便估算导线载流量十下五,百上二,二五三五四三界,七零九五两倍半,温度八九折，铜材升级算. 解释:10mm2以下的铝导线载流量按５Ａ/平方毫米计算；100mm2以上的铝导线载流量按2Ａ/平方毫米算；25mm2的铝导线载流量按4Ａ/平方毫米计算；35mm2的铝导线载流量按3Ａ/平方毫米计算；70mm2、95mm2的铝导线载流量按2.5Ａ/平方毫米计算；”铜材升级算”：例如计算120mm2 的铜导线载流量，可以选用150mm2的铝导线，求铝导线的载流量；受温度影响，最后还要乘以0.8或0.9（依地理位置）．。

铜排载流量,铜排截面积公式

铜排载流量，铜排截面积公式
【1】铜排的载流量表一、矩形铜排
【2】铜排载流量计算法矩形母线载流量：
40℃时铜排载流量=排宽*厚度系数
排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）
3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为：
单层：100*18=1800(A)[查手册为1860A]；
双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；
三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
以上所有计算均精确到与手册数据相当接近。

二、铜导线载流量(35℃)。

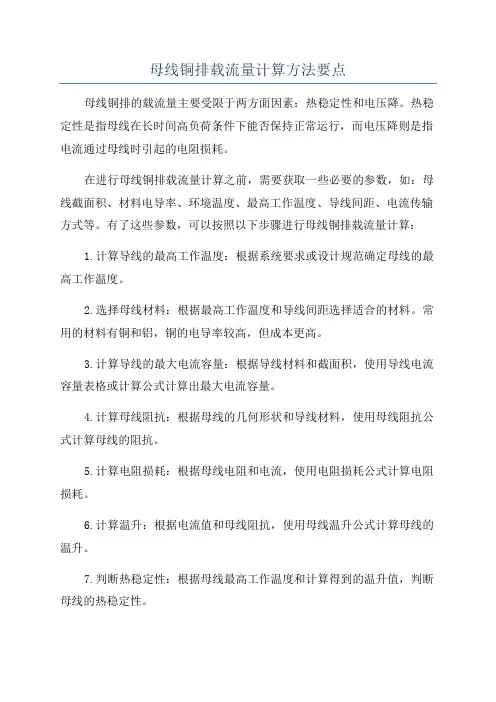

母线铜排载流量计算方法要点

母线铜排载流量计算方法要点
母线铜排的载流量主要受限于两方面因素：热稳定性和电压降。

热稳定性是指母线在长时间高负荷条件下能否保持正常运行，而电压降则是指电流通过母线时引起的电阻损耗。

在进行母线铜排载流量计算之前，需要获取一些必要的参数，如：母线截面积、材料电导率、环境温度、最高工作温度、导线间距、电流传输方式等。

有了这些参数，可以按照以下步骤进行母线铜排载流量计算：
1.计算导线的最高工作温度：根据系统要求或设计规范确定母线的最高工作温度。

2.选择母线材料：根据最高工作温度和导线间距选择适合的材料。

常用的材料有铜和铝，铜的电导率较高，但成本更高。

3.计算导线的最大电流容量：根据导线材料和截面积，使用导线电流容量表格或计算公式计算出最大电流容量。

4.计算母线阻抗：根据母线的几何形状和导线材料，使用母线阻抗公式计算母线的阻抗。

5.计算电阻损耗：根据母线电阻和电流，使用电阻损耗公式计算电阻损耗。

6.计算温升：根据电流值和母线阻抗，使用母线温升公式计算母线的温升。

7.判断热稳定性：根据母线最高工作温度和计算得到的温升值，判断母线的热稳定性。

8.判断电压降：根据导线电阻和电流，使用电压降公式计算导线的电
压降值。

9.判断电压降是否满足系统要求：根据电压降值和系统电压要求，判
断电压降是否满足系统要求。

10.根据计算结果进行必要的调整：如果电流容量或电压降不满足要求，可以对母线材料选择、截面积、导线间距等参数进行调整，重新计算。

铜排载流量计算方法

铜排载流量计算方法简易记住任何规格的矩形母排的载流量b",<GX h+矩形母线载流量：k2 & (- @40℃时铜排载流量=排宽*厚度系数NX Ik O排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为: ;qpz;Eiha [12-20，10-18，8-16，6-14，5-13，4-12] . , rgIuX双层铜排[40℃]=（1.56-1.58）单层铜排[40℃]（根据截面大小定）,f )"/ G`7 3层铜排[40℃]=2单层铜排[40℃] ` zI~a*t^=4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) )cQm ^x铜排[40℃]= 铜排[25℃]*0.85 h&G/ 35_f铝排[40℃]= 铜排[40℃]/1.3 8pq: b<S例如求ＴＭＹ100*10载流量为：pX*> fz2!单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；1y x7BQ={ 双层：２（ＴＭＹ１００*１０）的载流量为：1nq $%pU M１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；=%// D三层：３（ＴＭＹ１００*１０）的载流量为：DrB"we+?１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］\d. GW9FV以上所有计算均精确到与手册数据相当接近。

铜排的载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²） 1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A）10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流（A）50 63 80 100 125 160 200 250 300 400 500 60。

铜排截面积公式,铜排载流量

2(80×10) 1950 2120 2575 2735
2(100×6) 1564 1700 2000 2170
2(100×8) 1930 2100 2470 2690
2(100×10) 2320 2500 2935 3185
2(120×8) 2140 2330 2750 2995
2(120×10) 2615 2840 3330 3620
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）
3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)
铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为：
单层：100*18８=1800(A)[查手册为1860A]；
双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；
三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
120×10 1685 1830 2152 2340
2(60×6) 1126 1185 1452 1530
2 (60×8) 1460 1480 1503 1600
2(60×10) 1680 1170 2140 2250
2(80×6) 1320 1433 1705 1855
2(80×8) 1651 1795 2117 2515
40×6 585 721 760
50×6 617 650 797 840
60×6 731 770 940 990

母线铜排载流量计算方法.

母线铜排载流量和重量计算方法估算法:1、铜排重量=长×宽×厚度×铜密度8932kg/m32、单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10 -18，8-16，6-14，5-13，4-12]. 双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

常用铜排的尺寸及载流量表铜母排截面 25℃ 35℃平放(A) 竖放(A) 平放(A) 竖放(A) 15×3176 18520×3233 24525×3285 30030×4394 41540×4404 425 522 55040×5452 475 551 58850×5 556 585 721 76050×6617 650 797 84060×6731 770 940 990 60×8858 900 1101 1160 60×10960 1010 1230 1295 80×6930 1010 1195 130080×81060 1155 1361 1480 80×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×81310 1425 1674 1850100×10 1470 1595 1865 2025120×81530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 2250 2(80×6) 1320 1433 1705 1855 2(80×8) 1651 1795 2117 2515 2(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10)2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10)2615 2840 3330 3620低压电容器柜一般按照（容量*单价）进行报价，不需要严格依照器件清单如：单价95元/ kvar若某台电容柜设计容量为180kvar则该柜总价=180*95=17100元因电容器柜柜体、安装方式比较简单，回路器件、控制器价格影响不大，所以，这种报价方式几乎适用于所有柜型（具体单价看当地行情，我们这里基本是95元/ kvar）1、变压器的铭牌上都标有变压器的容量和实际的额定电流。

铜排载流量计算法

铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12]双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求ＴＭＹ100*10载流量为：单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；双层：２（ＴＭＹ１００*１０）的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。

铜排的载流量表一、矩形铜排铜母排截面25℃ 35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²） 1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A）10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流（A）50 63 80 100 125 160 200 250 300 400 500 60。

铜排载流量计算法

铜排载流量计算法
简易记住任何规格的矩形母排的载流量
矩形母线载流量：
40℃时铜排载流量=排宽*厚度系数
排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:
[12-20，10-18，8-16，6-14，5-13，4-12]
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）
3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求ＴＭＹ100*10载流量为：
单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；
双层：２（ＴＭＹ１００*１０）的载流量为：
１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；
三层：３（ＴＭＹ１００*１０）的载流量为：
１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］
以上所有计算均精确到与手册数据相当接近。

铜排的载流量表
二、铜导线载流量(35℃)。

铜排载流量计算表及母线槽铜排规格

矩形母排载流量计算法1、40°时铜排载流量 =排宽 * 厚度系数： E (排厚： D)序号排厚 D㎜厚度系数 E1 12 ㎜20.52 10 ㎜18.53 8 ㎜16.54 6 ㎜14.55 5 ㎜13.56 4 ㎜12.5此表是依据的建讲和进一步核算 ,将原厚度系数分别加了 0.5,更为靠近。

例:当厚度为 10 排宽度为 100 的铜母排载流量为 100*18.5=1850A2、双层铜排【 40°】=1.56～1.58 倍的单层铜排（对应同样的矩形排和温度）；例: 100*18.5=1850A*1.58=2940A3、三层铜排【 40°】 =2 倍的单层铜排（对应同样的矩形排和温度）；4、四层铜排【 40°】=2.45 倍的单层铜排（对应同样的矩形排和温度）不介绍此类选择；二、环境温度对铜排载流量的影响:【40°】时的铜排 =【25°】时的铜排的 0.85【40°】时的铜排 =【40°】时的铝排的 1.3三、变压器 KVA 容量输出电流计算公式为:I(A)=K V A 值/(√3*0.4 )0.69284母线槽铜排规格一、母线槽 CFW序号电流范围铜排规格1 4000A 2*(150*8)2 3150A 200*83 2500A 185*84 2000A 160*65 1600A 150*66 1250A 100*67 1000A 80*68 800A 60*69 630A 50*6二、铜铝复合母线槽KFM1 4000A 2*(100*10)2 3150A 230*83 2500A 125*104 2000A 160*65 1600A 100*86 1250A 100*67 1000A 80*68 800A 60*69 630A 50*610 400A 40*611 200A 30*4三、密集型母线槽CCX1 3150A 250*62 2500A 205*63 2300A 165*64 2000A 130*65 1600A 110*66 1350A 100*67 1250A 80*68 1000A 60*69 800A 45*610 600A 35*611 500A 35*612 400A 30*613 315A 25*614 250A 25*515 200A 25*416 100A 25*3。
