美国3M(OCA光学胶)
OCA光学胶
OCA光学胶OCA光学胶什么是OCA光学胶为什么要使用OCA光学胶如何选择oca光学胶OCA光学胶具体型号和应用光学胶OCA消泡九招触摸屏贴合工艺不良品产生原因浅析OCA光学胶什么是OCA光学胶为什么要使用OCA光学胶如何选择oca光学胶OCA光学胶具体型号和应用光学胶OCA消泡九招触摸屏贴合工艺不良品产生原因浅析展开编辑本段OCA光学胶OCA光学胶：OCA（Optical Clear Adhesive）用于胶结透明光学元件（如镜头等）的特种粘胶剂。
要求具有无色透明、光透过率在90%以上、胶结强度良好，可在室温或中温下固化，且有固化收缩小等特点。
简而言之，OCA就是具有光学透明的一层特种双面胶！什么是OCA光学胶OCA光学胶是重要触摸屏的原材料之一。
是将光学压克力胶做成无基材，然后在上下底层，再各贴合一层离型薄膜，是一种无基体材料的双面贴合胶带。
它是触控屏之最佳胶粘剂。
其优点是清澈度、高透光性(全光穿透率>99%)、高黏著力、高耐候、耐水性、耐高温、抗紫外线，受控制的厚度，提供均匀的间距，长时间使用不会产生黄化 ( 黄变 )、剥离及变质的问题。
OCA光学胶分为两大类，一类是电阻式的，一类是电容式的，电阻式的光学胶按厚度不同又可分为50um和25um的，电容式的光学胶分为100um，175um，200um的。
OCA光学胶按照厚度不同可应用于不同的领域，其主要用途为：电子纸、透明器件粘结、投影屏组装、航空航天或军事光学器件组装、显示器组装、镜头组装、电阻式触摸屏G+F+F、F+F、电容式触摸屏、面板、ICON 及玻璃以及聚碳酸脂等塑料材料的贴合用于胶结透明光学元件（如镜头等）的特种胶粘剂。
要求具有无色透明、光透过率在90%以上、胶结强度良好，可在室温或中温下固化，且有固化收缩小等特点。
有机硅橡胶、丙烯酸型树脂及不饱和聚酯、聚氨酯、环氧树脂等胶粘剂都可胶结光学元件。
在配制时通常要加入一些处理剂，以改进其光学性能或降低固化收缩率。

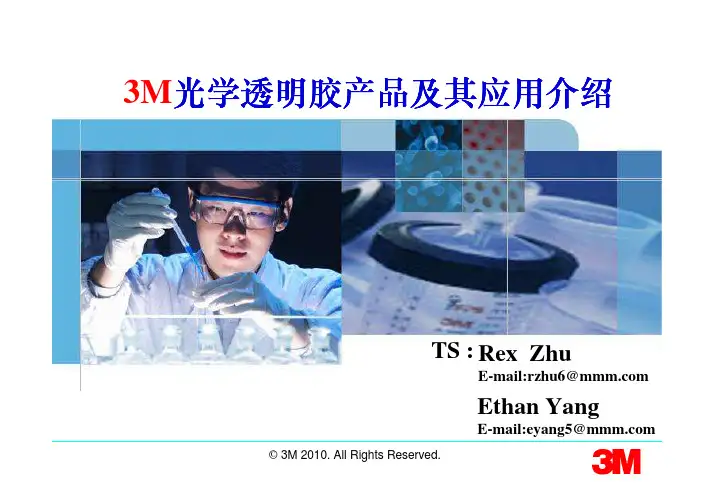

3M OCA 文档
分
• 中间有一层1mil厚的PET，更加方便使用，
ITO
• 能用于玻璃、PET和水汽释放性的基材（PC和PMMA）
产
• 优异的防气泡功能
品
• 无酸产品，能直接用于ITO电路
• 胶较软，具有较好的油墨台阶填充性能
• 能用于能用于玻璃、PET和PMMA(PMMA 需做烘烤处理)
ITO
• 无酸产品，能直接用于ITO电路 • 能用于玻璃、PET和水汽释放性的基材(PC和PMMA),具有防白雾化功能 • 胶较软，具有较好的油墨台阶填充性能
- CEF (Contrast Enhancement Film，对比度增强膜)
Thick(5-10mil) products which are supplied by die cut format for ‘rigid to rigid’ lamination
• LOCA (Liquid OCA，液体光学胶水)
UV curable optically clear liquid adhesive
© 3M 2010. All Rights Reserved.
OCA(CEF)与LOCA 两类产品的对比
（加工性） （洁净度）
（标准工时） （保质期）
（储存条件） （质保（期表）面浸润）
（厚度控制） （可重工性）
© 3M 2010. All Rights Reserved.
© 3M 2010. All Rights Reserved.
③ OCA粘接具有更高的强度，扩大可视区域
面连接有更高的强度； 避免牛顿环； 产品表面更平整； 无边界，扩大可视区域
© 3M 2010. All Rights Reserved.
oca光学胶简介演示
THANKS
谢谢您的观看
塑剂、流平剂等。
原材料处理
对原材料进行严格的质 量控制，确保无杂质、
无水分。
生产工艺流程
配料
按照配方比例将树脂、添加剂原料进行精 确配料。
混合
将配料进行充分混合，确保各组分均匀分布。
研磨
通过研磨设备将混合物细化至一定粒径，提高产 品透明度和光泽度。
过滤
通过过滤设备去除混合物中的杂质和颗粒物，保证 产品纯净度。
汽车电子行业应用案例
汽车电子行业是oca光学胶的另 一个应用领域。
在汽车电子设备中，如车载导航 、行车记录仪等，oca光学胶用 于粘合触摸屏和显示屏，确保设
备的稳定性和可靠性。
随着汽车电子市场的不断扩大， oca光学胶在该领域的应用也呈
现出不断增长的趋势。
其他领域应用案例分析
除了上述应用领域外，oca光 学胶还广泛应用于其他领域， 如智能家居、医疗器械、工业 控制等。
应用领域与市场前景
应用领域
oca光学胶主要用于粘合玻璃、塑料等光学材料，在光电、通信、医疗等领域 有着广泛的应用。
市场前景
随着科技的不断进步和人们生活水平的提高，对高品质光电产品的需求不断增 加，oca光学胶市场前景广阔。未来，随着技术的不断进步和应用领域的拓展， oca光学胶将会在更高层次上满足人们的需求。
未来市场机遇与挑战分析
机遇
随着5G、折叠屏等新技术的不断推广和应用，oca光学胶市场需求将持续增长，为行业带来新的发展 机遇。
挑战
随着市场竞争的加剧和消费者对产品品质要求的提高，企业需要不断提高产品质量和技术水平，以满 足市场需求。同时，环保要求的提高也将对行业产生一定的影响。
06
带你认识OCA压敏胶基础理论介绍
带你认识OCA压敏胶基础理论介绍OCA是Optically Clear Adhesive（光学透明胶）的缩写，是一种应用于电子显示屏等光学设备的压敏胶。
OCA的特点是具有高透明度、良好的粘接性能和可重复粘放的特性。
在电子设备的显示屏组装中，OCA起到了保护屏幕、提高显示效果和减少反射等作用。
下面将对OCA的基础理论进行介绍。
1.OCA的原理和组成OCA是一种具有双面粘接性能的压敏胶。
它由基材、粘接剂和保护膜组成。
基材是一种透明薄膜，可以是PET（聚酯薄膜）、TAC（三醋酯基薄膜）等材料。
粘接剂是一种特殊的胶粘剂，能够在压力下与两个物体（如LCD屏和玻璃面板）粘接在一起。
保护膜则是为了保护OCA粘合层而存在。
2.OCA的主要特性（1）高透明度：OCA具有高透光性，可以保证显示屏幕的清晰度和亮度。
（2）优异的粘接性能：OCA可以完全覆盖显示屏和玻璃面板之间的间隙，形成一个均匀的粘结层，从而提高粘接强度和稳定性。
（3）可重复粘放：OCA在粘接过程中具有一定的可调性，可以在一定程度上调整两个物体之间的间隙和位置。
（4）抗紫外线和高温：OCA可以耐受紫外线和高温的作用，保证粘接层的稳定性和长期使用寿命。
3.OCA的应用OCA广泛应用于电子显示屏的组装中，如LCD面板、触摸屏、手机屏幕等。
它可以提高显示画面的清晰度和亮度，减少反射和折射的干扰。
此外，OCA还可以用于光学器件的组装，如LED发光二极管、摄像头模块等。
4.OCA的应用过程OCA的应用过程可以简单分为以下几个步骤：（1）准备工作：清洁和预处理玻璃面板和显示屏；（2）涂布：将OCA涂布在基材上，形成OCA粘接层；（3）贴合：将涂有OCA的基材与显示屏贴合在一起；（4）压紧：通过压力将OCA粘接层与显示屏粘接在一起，使其均匀粘结。
5.OCA的优势和发展趋势（1）提高显示质量：OCA可以减少光的反射和折射，提高显示效果的亮度和清晰度；（2）降低制造成本：OCA生产工艺相对简单，可以降低制造成本并提高生产效率；（3）适应更高分辨率：随着显示设备分辨率的不断提高，OCA技术可以更好地适应高分辨率的需求；（4）开发更薄更轻的产品：OCA可以帮助减少显示产品的厚度和重量，提升用户体验。
3MOCA胶介
应用领域—电阻式触摸屏 Electro & Communications Business, 3M China
PET铭板（i-con）
ITO PET FPC
PMMA/PC
OCA 双面胶带
OCA
Electronics
应用领域—电容式触摸屏（软屏） Electro & Communications Business, 3M China
60
PC Adhesion (72 h)
Adhesion (oz/inch)
50
40
30
20
10
0
81428142
8184224K2K
81X4-21A073
Electronics
新产品826X(X-1077) Electro & Communications Business, 3M China
对ITO无腐蚀 有效解决粘接PC，PMMA的水泡问题 胶膜柔软，填充油墨能力较强 可以生产1-20mil的厚度
Electronics
OCA 产品表 Electro & Communications Business, 3M China
产品
8211，8212，8213， 通用型光学透明胶，胶质硬，对玻璃有较高的强度 8214，8215
8191，8192，8195
硬质胶膜，适于粘接PC，PMMA等塑料
8271，8272
9483
Motorola i85
Electronics
OCA 产品表 Electro & Communications Business, 3M China
产品
8211，8212，8213， 通用型光学透明胶，胶质硬，对玻璃有较高的强度 8214，8215
3M胶带型号分类
3M胶带型号分类1、3M双面光学透明胶带OCA：8142A、8212、8141、8161、8185、8187、9483、8172、8195、81972、3M导电胶带/3M导电纯胶膜9712、9713、9719、9703、9705、9708、9709；异方性导电胶膜：9719,9713、9703、9705、9708、9709、9709SL、7303、5303、7393、7379、7371、7376、7378、8794、5363、7313、7396、5552R等最新型号3MACF导电胶膜、异方性导电胶膜、异方性导电胶带、ACF胶带3、3M热熔胶膜:3M615,3M615S,3M615ST,3M406,3M583,3M688,3M690,3M690T,3MAF-111,3MAF-434、3M导热胶膜:3M8805;3M8810;3M8815;3M8820;5、3M导热垫片:3M9889FR,3M9894FR,3M9879Fr6、3M导热接口垫片:3M5516,3M5591,3M5591S,3M5592S,3M5595S,3M5589H,3M5590H7、3M硅胶和亚克力双面胶带：9731，9731B，9731RW一面是硅胶,一面是亚克力胶8、3M遇水指示标签\质保和安全胶带：3M5557,3M5557NP,3M5558,3M55599、3M遮光胶带，3M黑白双面胶带55200H、55201H、6006H、6008H、9582H、9583H、4012-30、4012-50、4012-60、4019-50、4019-60、4019-85、4003C、4003T、40、4007、4037，用于液晶显示器及背光模组3M遮光胶带，3M黑色双面胶带9004、9622、9632、936BK、9313B、9005、4362S、4363S、4364S10、3MVHB胶带：此系列产品可以广泛用于金属，塑料，玻璃，陶瓷等多种材料的架构粘结，如电子产品塑料部件的固定，夹层玻璃等。
oca光学胶结构-概述说明以及解释
oca光学胶结构-概述说明以及解释1.引言1.1 概述概述:OCA（Optically Clear Adhesive，光学透明胶）是一种用于连接透明表面的高透明度、高折射率、无气泡、无缺陷的胶结构。
在电子产品、液晶显示器、手机、平板电脑等领域有着广泛的应用。
OCA胶具有优良的光学性能和粘接性能，能够有效降低表面反射、提高显示效果，同时具有良好的耐候性和耐高温性。
本文将着重介绍oca光学胶的定义、应用和制备方法，希望能为相关领域的研究和应用提供参考和指导。
1.2 文章结构文章结构部分旨在介绍本文的章节划分和内容安排，以便读者了解全文的组织架构和主要内容。
本文总共分为引言、正文和结论三个部分。
在引言部分，将包括概述、文章结构和目的三个小节。
在概述部分，将简要介绍OCA光学胶的背景和重要性。
在文章结构部分，我们将详细说明本文的章节划分和内容安排。
在目的部分，将明确阐述本文撰写的目的和意义。
在正文部分，分为OCA光学胶的定义、应用和制备方法三个小节。
在OCA光学胶的定义部分，将详细介绍什么是OCA光学胶及其特点。
在OCA光学胶的应用部分，将探讨OCA光学胶在光学领域中的应用及作用。
在OCA光学胶的制备方法部分，将介绍制备OCA光学胶的方法和步骤。
在结论部分，将包括总结、展望和结束语三个小节。
在总结部分，将对全文进行总结和归纳。
在展望部分，将展望OCA光学胶在未来的发展方向和应用前景。
在结束语部分，将对全文进行一个简要的结尾和总结性的陈述。
1.3 目的本文旨在深入探讨oca光学胶在当今光学行业中的重要性和应用。
通过介绍oca光学胶的定义、应用和制备方法，希望读者能够全面了解oca 光学胶的特点和优势，以及其在光学领域中的广泛应用。
同时，本文还将对oca光学胶的未来发展趋势进行展望，为读者提供有价值的参考信息。
通过本文的阐述，读者将对oca光学胶有一个更加深入和全面的认识，从而为其在实际应用中的选取和使用提供指导和帮助。
3M胶带型号分类
３M胶带型号分类1、3Ｍ双面光学透明胶带ＯCＡ:８1４2A、８2１2、8141、8161、81８5、８18７、９４83、8１72、８１9５、81972、３M导电胶带/３M导电纯胶膜9712、9713、9７1９、９７03、970５、9708、９709;异方性导电胶膜:97１９,９713、9７0３、９７05、9７0８、9７0９、97０9ＳL、7３０3、５303、７３93、7379、７371、7376、7３７8、8７94、53６３、7313、７39６、55５２R等最新型号3MACF导电胶膜、异方性导电胶膜、异方性导电胶带、ACF胶带3、3M热熔胶膜:3M61５，3M６15S，3M６1５ST,3M４06,3Ｍ５83，3Ｍ688,3Ｍ69０,3M６９0T,３ＭAＦ-11１,3MＡF－4３4、3M导热胶膜：3M８8０5；3M8810;3M8815;3Ｍ8820；5、３M导热垫片：３M988９FR，3M９894FR，3Ｍ9879Fr6、3M导热接口垫片:3Ｍ55１６，３M5591,３M5591S，3M5592Ｓ,3Ｍ5595S,3M5589H，3M５59０H７、3M硅胶和亚克力双面胶带：９7３1,973１Ｂ,97３1RＷ一面是硅胶,一面是亚克力胶8、3M遇水指示标签＼质保和安全胶带:3M5５57,3M5557NP,3M５５58,3M5５599、3M遮光胶带,３M黑白双面胶带55200H、55201H、６006H、60０８H、9５82H、9583H、401２-3０、4０12-50、４012-６0、4０19-50、４0１9-60、4０19-85、４００３C、４0０3T、4０40、4００7、4037，用于液晶显示器及背光模组3Ｍ遮光胶带,3M黑色双面胶带90０４、962２、9６32、936BＫ、93１3B、9005、4362S、４363S、４3６4Ｓ１0、3MVHB胶带：此系列产品可以广泛用于金属，塑料，玻璃，陶瓷等多种材料的架构粘结,如电子产品塑料部件的固定，夹层玻璃等。
3M胶带型号分类
3M胶带型号分类1、3M双面光学透明胶带OCA：8142A、8212、8141、8161、8185、8187、9483、8172、8195、81972、3M导电胶带/3M导电纯胶膜9712、9713、9719、9703、9705、9708、9709；异方性导电胶膜：9719,9713、9703、9705、9708、9709、9709SL、7303、5303、7393、7379、7371、7376、7378、8794、5363、7313、7396、5552R等最新型号3MACF导电胶膜、异方性导电胶膜、异方性导电胶带、ACF胶带3、3M热熔胶膜:3M615,3M615S,3M615ST,3M406,3M583,3M688,3M690,3M690T,3MAF-111,3MAF-434、3M导热胶膜:3M8805;3M8810;3M8815;3M8820;5、3M导热垫片:3M9889FR,3M9894FR,3M9879Fr6、3M导热接口垫片:3M5516,3M5591,3M5591S,3M5592S,3M5595S,3M5589H,3M5590H7、3M硅胶和亚克力双面胶带：9731，9731B，9731RW一面是硅胶,一面是亚克力胶8、3M遇水指示标签\质保和安全胶带：3M5557,3M5557NP,3M5558,3M55599、3M遮光胶带，3M黑白双面胶带55200H、55201H、6006H、6008H、9582H、9583H、4012-30、4012-50、4012-60、4019-50、4019-60、4019-85、4003C、4003T、4040、4007、4037，用于液晶显示器及背光模组3M遮光胶带，3M黑色双面胶带9004、9622、9632、936BK、9313B、9005、4362S、4363S、4364S10、3MVHB胶带：此系列产品可以广泛用于金属，塑料，玻璃，陶瓷等多种材料的架构粘结，如电子产品塑料部件的固定，夹层玻璃等。
oca胶离型膜
oca胶离型膜
OCA胶离型膜是一种重要的工业材料，被广泛应用于多个领域。
例如，在显示面板领域中，它作为保护膜、离型膜等用于LCD、OLED 等产品。
此外，它还被用于光学级高透明OCA光学离型膜、PET离型膜等产品。
OCA胶离型膜的主要成分是OCA光学胶，具有高透光率、高粘着力、高表面硬度、抗紫外线等特性。
其优点包括防止指纹、防眩光、防雾气、抗刮性等。
同时，OCA胶离型膜也具有耐候性，能够适应各种环境。
在生产过程中，OCA胶离型膜需要经过精密的工艺控制和严格的品质检测，以确保其质量和性能符合要求。
例如，PET抗静电OCA涂布用重离型力、易剥离PET硅油膜等材料被广泛用于生产OCA胶离型膜。
总之，OCA胶离型膜是一种重要的工业材料，在多个领域都有广泛的应用。
随着科技的不断进步和市场需求的不断变化，OCA胶离型膜将会不断创新和发展，为人们的生活带来更多的便利和效益。
3MOCA光学胶带价格表
3M8268光学胶带 可任意 50元/支
3M8260光学胶带 可任意 50元/支
3M9483光学胶带 可任意 50元/支
3M8146-1光学胶带 可任意 50元/支
3M8195光学胶带 可任意 50元/支
3M8197光学胶带 可任意 50元/支
3M8261光学胶带 可任意 50元/支
3M8262光学胶带 可任意 50元/支
3M8265光学胶带 可任意 50元/支
3M8142AC光学胶带 可任意 50元/支
3M8211光学胶带 可任意 50元/支
3M8212光学胶带 可任意 50元/支
3M8213光学胶带 可任意 50元/支
3M8180光学胶带 可任意 50元/支
3M8212光学胶带 可任意 50元/支
3M8141光学胶带 可任意 50元/支
3M8142A光学胶带 可任意 50元/支
3M8161光学胶带 可任意 50元/支
3M8185光学胶带 可任意 50元/支
3M8182光学胶带 可任意 50元/支
3M8185光学胶带 可任意 50元/支
3M8187光学胶带 可任意 50元/支
3M8188光学胶带 可任意 50元/支
3M8189光学胶带 可任意 50元/支
3M8146-2光学胶带 可任意 50元/支
3M8146-3光学胶带 可任意 50元/支
3M8146-4光学胶带 可任意 50元/支
3M8146-5光学胶带 可任意 50元/支
3M8146-6光学胶带 可任意 50元/支
3M8187光学胶带 可任意 50元/支
OCA光学胶文稿演示
保护玻璃上直接形成ITO导电膜及传感器
8
全贴合技术分类（2）——On-cell
• 全贴合——显示屏商主导
– On-cell——On Cell则是指将触摸屏嵌入到显示屏的彩色滤光片基板和 偏光片之间的方法，即在液晶面板上配触摸传感器，相比In Cell技术难 度降低不少。三星、日立、LG等厂商在On-Cell结构触摸屏上进展较快， 目前，On Cell多应用于三星Amoled面板产品上。目前采用On-Cell 技 术的有苹果的iPhone 6。
• 按贴合的方式可以分为全贴合和框贴两种。
– 框贴又称为口字胶贴合，即简单的以双面胶将触摸屏与显示屏的四边固定，这也 是目前大部分显示屏所采用的贴合方式，其优点在于工艺简单且成本低廉，但因 为显示屏与触摸屏间存在着空气层，在光线折射后导致显示效果大打折扣成为框 贴最大的缺憾。
– 全贴合技术即是以水胶或光学胶来自面板与触摸屏以无缝隙的方式完全黏贴在一起。 相较于框贴来说，可以提供更好的显示效果。
传统贴合
全贴合
5
全贴合优点2
• 显示效果好
– 更佳的显示效果，全贴 合技术取消了屏幕间的 空气，能大幅降低光线 反射、减少透出光线损 耗从而提升亮度，增强 屏幕的显示效果。
减少反光
减少光损耗
6
全贴合技术解析
• 手机屏幕的组成可分为大致3个部分，分别为保护玻璃、触摸屏、显 示屏。而这三部分是需要进行贴合的，一般来说是需要两次贴合，在 保护玻璃与触摸屏之间进行一次贴合，在触摸屏与显示屏之间再贴合 一层。
高端市场， 最终方向
On-cell
工艺比较成熟，三星垄断，使 用机型较少
高端市场， 过渡性产品
OGS
工艺简单，成熟；门槛低；使 用机型多
OCA光学胶
【使用注意事项】：
1.请先将被贴物表面的油、灰尘、水等抹去才贴上
2.请在10摄氏度以上的气温下使用
3.避光保存，尽快使用
4.如有任何特别的被贴物，请先作出适当的事前测试[/size]
装、显示器组装、镜头组装、电阻式触摸屏G+F+F、F+F、电容式触摸屏、面板、ICON及玻璃以及聚碳酸脂等塑料材料的贴合用于胶
结透明光学元件（如镜头等）的特种胶粘剂。要求具有无色透明、光透过率在90%以上、胶结强度良好，可在室温或中温下固化，且
有固化收缩小等特点。有机硅橡胶、丙烯酸型树脂及不饱和聚酯、聚氨酯、环氧树脂等胶粘剂都可胶结光学元件。在配制时通常要
三,FILM与亚克丽或者玻璃之间的压合,大部分厂都用垂压式组合机,而且加热,压下的空气无法排除,这样非常容易产生气泡,而且除气泡,作用也不大。
四,电容屏的,上下2层,都为硬的,一般贴合,用手贴,或者垂压加热组合机贴,结果同上.
五,面板贴合,过程中,手贴,因压力不均而产生气泡.
六,面板贴合过程中,用非伺服控制贴合机,汽缸和机械磨损或松动产生偏差.
4、避免牛顿环；
5、产品表面更平整；
6、无边界，扩大可视区域；
如何选择oca光学胶
1、粘接材料的厚度，硬度
2、是否粘接ITO层
3、是否粘接PC，PMMA
4、是否需要填充油墨层
5、耐老化性要求
oca应用种类
一 软基材对软基材贴合
卷对卷/卷对片 贴合设备较成熟
二软基材对硬基材贴合
加入一些处理剂，以改进其光学性能或降低固化收缩率。适合于固定移动机器的显示周边的各种薄膜,屏幕(丙烯酸,玻璃屏幕,触摸
全球OCA光学胶及车载显示市场规模分析
全球OCA光学胶及车载显示市场规模分析一、OCA光学胶是触摸屏的重要原材料OCA光学胶是一种用于胶结透明光学元件的特种粘胶剂, 属于压敏胶的一类. 其将光学亚克力胶做成无基材, 然后在上下底层, 再各贴合一层离型薄膜, 形成一种无基材高透双面贴合胶带.作为触摸屏的重要原材料之一, OCA 光学胶主要用于触摸屏上的材料粘合, 起到电容触碰感应的效果, 具备清澈度高、透光性强（全光穿透率>99%）、高粘着力、耐水耐高温、抗紫外线、胶结强度良好等特点.OCA光学胶结构图OCA 光学胶在触摸屏中的应用二、需求增长一次受益于全贴合技术, 二次受益于 OLED兴起1、OCA 胶受益于全贴合屏幕普及手机屏幕组成主要有保护玻璃、触摸屏、显示屏三大部分, 而这三个部分是需要进行贴合的, 按照贴合的方式可以分为全贴合和框贴两种.框贴又称为口字胶贴合, 即简单的以双面胶将触摸屏和显示屏的四边固定, 这一方式工艺简单且成本低廉. 全贴合技术是以水胶或光学胶将面板和触摸屏以无缝隙的方式完全黏合在一起.框贴与全贴合结构比较全贴合能够保持屏幕洁净并减少光反射和损失. 在全贴合方式下, 由于面板和触摸屏之间完全贴合, 不存在空气层, 能够杜绝环境粉尘和水气污染, 充分保持屏幕的洁净度. 此外, 取消屏幕间的空气能够大幅降低光线反射, 提高强光照射下显示器对比度, 并且减少透出光线损耗从而提升亮度, 有利于取得更良好的显示效果, 因此全贴合技术逐渐成为TFT-LCD 时代高端智能手机的标准配置. 与框贴相比, 全贴合技术采用的 OCA 光学胶量大幅增加, 大幅提升了对于 OCA 的需求.全贴合减少反光和光损耗2、OCA胶受益于OLED兴起在 LCD显示屏时代, Out-cell、In-cell和 On-cell 三类方案均有广泛应用. 由于 In-cell 更为轻薄的特性, 苹果于 2012 年 iPhone 5 系列开始采用 In-cell 的触控方案, 来替代之前的 GG 方案, 三星则在旗舰机型 Galaxy 上使用 On-cell 方案, Out-cell 方案由于其成本较低, 广泛用于各类中低端机型.In-cell 逐渐成为市场主流选择. 为了保持机身的轻薄性和成像质量, 苹果在 iPhone 5 之后一直延续 In-cell 方案, In-cell 的全球市占率也持续提升, 挤压 Out-cell 的市场空间. 据数据显示, 2016 年 In-cell 和On-cell 方案整体市占率达 51%, 2017 预计会进一步提升达到 55.6%.2016年全球智能手机触控方案比重2017 年全球智能手机触控方案比重三、上游产能长期被美日韩系垄断, 下游模切要求高上游材料方面, 目前国外生产 OCA光学胶的企业集中在美日韩, 易造成国内供应不足. 美国 3M 生产的 OCA 光学胶被传统显示器厂商占去了产能, 日本生产的 OCA 光学胶除三菱向外供给外, 其它厂商的产能一般只够自己旗下的触摸屏相关企业使用. 随着触摸屏全贴合的兴起, OCA 需求提升, 市场陷入供不应求的状态, 最严重的产能缺口发生在 2014 年, 众多国产手机由于拿不到品质合格的 OCA 而错失市场先机.2016 年全球 OCA 光学胶市场规模大约 8.1 亿美元左右, 2017 年预计接近 9 亿美元, 随着汽车电子、智能制造、智能家居等新型应用的普及, OCA 光学胶需求将进入快速增长通道, 预计 2020 年将接近 10.5 亿美元.全球OCA光学胶市场规模（单位：亿美元）.四、中国总体仍处于氟化工产业链底端, 消费和生产能力不匹配中国是全球氟聚合物的最大消费国. 2012 年全球消费氟聚合物约 24.54 万吨, 其中中国占 29.5%, 美国占 28.4%, 西欧占 21.35%, 日本占 9.05%.2012年全球各国氟聚合物消费情况中国虽然已经是氟化工产业第一大国, 但中低端产品竞争激烈, 高端产品占有率不足. 尤其在新型氟硅材料等领域发展较为滞后, 缺乏高性能、专用化、系列化、精细化的产品. 具体表现为产品自给率低、进出口均价悬殊：2016 年, 无水氟化氢进口均价 3337 美元/ 吨, 出口均价 1003 美元/吨；初级聚四氟乙烯进口均价高于 1.6 万美元/吨, 出口均价 6697 美元/吨；含氟聚合物进口均价 2.23 万美元/吨, 出口均价 8524 美元/吨.2016 年氟产品进出口均价悬殊五、氟硅涂料在防水耐污等领域有广泛应用有机氟硅材料作为有机硅和有机氟的交叉材料, 产品性能兼有有机硅和氟产品的特性, 具有低表面张力、耐溶剂和耐化学性好等特点. 氟和硅二者的优越性能使其被广泛应用于电子、航天、汽车、纺织等众多领域, 但其合成工艺难度较大, 一直是新材料领域研究的热点. 氟硅材料产品主要有氟硅橡胶、氟硅油和氟硅涂料等.氟硅涂料广泛应用于各类玻璃、陶瓷等硅基材料的表面处理, 如汽车挡风玻璃、建筑玻璃、手机玻璃机壳、陶瓷工艺品以及陶瓷卫浴等产品. 涂料中的硅羟基可以与基材的硅羟基缩合, 形成牢固的化学键, 以提供较强的附着力, 含氟链段可以提供优异的防水、耐污性和耐候性.氟硅材料主要产品氟硅涂料作用于玻璃基材的原理六、双玻璃和汽车显示涂料需求放量目前车载显示以 TFT LCD为主流. 数据显示, 2017 年全球车载显示市场规模约为 120 亿美元, 预计到 2022 年整体市场规模将超过 200 亿美元, 目前全球前五大汽车 LCD显示屏厂商分别为JDI、群创、夏普、友达及 LGD.触控面板逐渐进入车载市场成为标配. 尽管在驾驶过程中操作触控屏存在安全性疑虑, 车载触控屏幕面板正在变成进入市场新款汽车的标准配备. 它将车用显示器的角色从简单的视觉信息呈现转变为实实在在的人机界面. 2017 年全球车载触控面板出货量预计为 5000 万台, 预计到 2021 年出货量将超过6500 万台. 国内面板大厂如京东方等, 正加速实施车载触摸屏、显示屏战略布局.全球车载显示市场规模预测（单位：亿美元）全球车载触摸屏出货量预测（单位：万台）相比于手机等消费电子产品屏幕, 汽车显示屏对于安全性的要求更高, 其显示屏防眩光的需求也更为迫切. 怡钛积基于其汽车涂料主业, 可利用其固有的下游客户, 发挥协同作用, 迅速打入氟硅产品在车载显示屏涂料市场的。
光学膜粘贴除泡工艺机械资料
设备选择表
Machine
Trimech TM-602M
Trimech TM-602A
JP tech
1
JP tech
2
Takatori
Take time 10
6 10 20 12
Pcs/M
Price（ USD)
229K
38K
382K
150K
226k
100K
113K
70K
189K
200K
Price/Pcs Y
贴合技术
无气泡贴合基础
n 保证辊轮或刮板平整，清洁 n 贴合时需按一个方向施压，并保证施压前两层材
料不能接触 n 压力，速度要均匀，以防止压痕 n 在尽量无尘的环境下操作
OCA应用种类
n 软对软贴合 n 软对硬贴合 n 硬对硬贴合
软对软贴合
n 卷对卷/卷对片 n 贴合设备较成熟
软对硬贴合
n 单片贴合 n 一般有定位精度要求 n 根据精度要求可能使用手工贴合
3MTM Optically Clear Adhesive (OCA)
产品特性
– 99% 透光率 – 雾度<1% – 耐紫外线 – 无双折射 – 1.47 折射率 – 双面都有PET离型膜 – 产品本身不会有可见的
缺陷：气泡，杂质，凝 胶
OCA 产品表
产品
8211，8212，8213， 通用型光学透明胶，胶质硬，对玻璃有较高的强度 8214，8215
8191，8192，8195
硬质胶膜，适于粘接PC，PMMA等塑料
8271，8272
无酸配方，可以直接粘接ITO
8171，8172 8173
适于粘接PC，பைடு நூலகம்MMA等塑料，能抵御潮气渗出所形 成的气泡
