继电保护二次核相、带负荷试验方法
101.4
Ua2
101.5
1.6
101.4Ua210.5102.70.062
2.110kV莫宁变新莫1375线带负荷试验。
表2
参数
A相
B相
C相
高压侧电流(A)
1.57
1.57
1.57
低压侧电压(V)
56.6
57.2
56.5
电流相位（以低压侧电压各相为基准）
-10.1
-10.3
-10.3
I0=0A.
带负荷：带电负荷校验是建设电力系统时必须开展的一项工作，只有进行负荷校验才能够有效判断竣工后的输电工程、投入使用的新型电力设备是否处于正常工作状态。在进行负荷校验的过程中，控制好继电装置，使其处于可靠运行以及安全运行状态，是保障电力工程当中的一次设备能够投入使用的前提条件，同时也是校验二次设备运行质量的重要途径。此外，在建设电力基础设施的过程中，也必须开展负荷校验工作，只有校验带电负荷，才能够对电力系统当中的接线方式以及保护装置设计方案进行有效检查，便于及时找出错误的接线方式，并完善保护装置设计方案。带负荷试验也是验证电流二次回路接线正确性的重要手段，电流回路有改动的工作在投运前均需进行带负荷试验。
ABC三相数据在误差允许范围内，莫宁变I母PT相位连接正确无误。
2.110kV莫宁变新莫1375线带负荷试验
CT极性分析：以母线流向主变为正方向，视在功率S=33.44-8.56j，得到电压与电流之间的相位关系，其角度为电压落后电流14°3。再通过测得的数据，可知线路电流落后低压侧电压10°，经过YD11变化后，低压侧电压超前高压30°，所以高压侧电压落后线路电流20°，计算结果与分析结果在误差范围内保持一致，所以新莫1375线路CT极性连接正确。
带负荷实验报告
一、实验目的1. 了解带负荷实验的基本原理和操作方法。
2. 掌握实验仪器的使用技巧。
3. 分析实验数据，得出实验结论。
二、实验原理带负荷实验是一种测试发动机性能的方法，通过在不同负荷条件下对发动机进行测试，可以了解发动机在不同工况下的工作状态，为发动机的设计、优化和维修提供依据。
实验原理如下：1. 在发动机转速不变的情况下，通过改变发动机的负荷，即改变测功器供水量，使发动机在标定转速下稳定运转。
2. 测量发动机在不同负荷条件下的燃料消耗量、燃料消耗率、转速、扭矩等参数。
3. 分析实验数据，绘制发动机负荷特性曲线，评估发动机的性能。
三、实验仪器与设备1. 测试用发动机（汽油机或柴油机）2. 测功器3. 转子4. 转速显示仪5. 油耗测定仪6. 秒表2只7. 气压计8. 温度计9. 湿度计10. 废气分析仪11. 烟度计12. 噪声仪13. 常用工具四、实验步骤1. 实验准备：按实验须知做好各项准备工作，启动发动机，暖机，使发动机达到正常工作温度，并调整发动机到最佳工作状态。
2. 实验进行：a. 使发动机在某一节气门位置（或某一供油齿条位置）下运转，调整发动机负荷（即改变测功器供水量），使发动机在标定转速下稳定运转。
b. 测取记录以下数据：（1）转速n（2）测功器磅称读数P（3）耗用定量燃油所经历的时间t（4）冷却水温度（5）机油压力、温度（6）发动机排气温度（7）发动机排放、噪声c. 改变节气门（或供油量）位置，改变发动机负荷，使发动机恢复到标定转速下稳定运转，再次测取记录上述数据。
d. 继续改变工况，一般由低负荷往高负荷作，一直到节气门全开（或供油量达到最大值）为止，可测取6—8个点。
e. 实验中要绘制监督曲线ge-p。
3. 实验结束：实验结束后，关闭发动机，整理实验仪器和设备。
五、实验结果与分析1. 实验数据整理：将实验过程中测得的数据进行整理，包括转速、扭矩、燃料消耗量、燃料消耗率等。
2. 绘制发动机负荷特性曲线：以发动机转速为横坐标，燃料消耗量为纵坐标，绘制发动机负荷特性曲线。
带负荷测试的理论方法及数据分析
带负荷测试的理论方法及数据分析摘要：对于新建、扩建和改造完毕并需要投产运行的设备，需要通过带负荷测试来确保电压互感器、电流互感器的变比和极性正确，通过分析有功功率、无功功率的正负与电压、电流的大小、方向之间的关系，计算电流互感器的实际变比来判断其接线是否正确。
关键词：带负荷测试；六角图；功率方向分析带负荷测试是在新建或改造线路送电过程，线路（或主变）有负荷电流后所进行的各CT 绕组相位、大小进行的测试；是检验CT极性、变比正确性、保证设备投运后安全可靠运行的最后一次测试，因此带负荷测试工作极为重要。
所有110kV及以上线路、所有主变新建投产、技改、修理工作CT回路有变动的设备送电，均须进行带负荷测试工作，测量所有新增或改动的CT回路的相位及大小。
一、带负荷测试的理论基础1.1 相位在电力系统中的常用功能通过测量量之间的相位可以判别电路是感性还是容性，根据有功功率计算公式±P=UICOS(ψ)无功功率计算公式：±Q=UISIN(ψ)可作出以下侧向量图：用相位表测量出同相电压与电流之间的相位ψ，在下图中以电压作基准画在+P轴上，根据测出的相位可画出电流的位置，再根据电流所处的位置便可判定电路是感性还是容性。
分析步骤如下：1.初步判断电流大小：1）看零序电流：零序电流一般都比较小，接近零，远远小于各相电流，如果In过大，就要考虑CT回路是否有接错的可能。
2）看各相电流大小：各相电流的大小一般差别不大，若差别过大，就要考虑CT回路是否接错。
2.计算变比，判断变比是否正确：根据已知变比的绕组计算出一次电流，再计算二次回路改动的绕组的变比，是否与要求的一致。
如表1为测量组变比更改后的测量结果，保护变比为1200/1,计算出测量组变比为：0.527*1200/0.396=1597，即可判断测量组变比是否正确。
若所有绕组都是第一次测试，可根据对侧电流或线路功率计算出一次电流，再计算变比。
3.绘制六角图，步骤如下：1）画出坐标轴2）先画出Ua作为基准；3）根据各相电流的相位画出相位图。

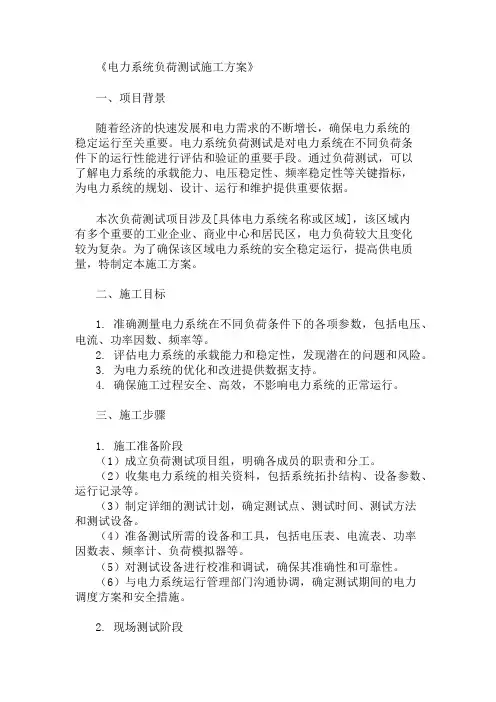

精选电力系统负荷测试施工方案两篇
《电力系统负荷测试施工方案》一、项目背景随着经济的快速发展和电力需求的不断增长，确保电力系统的稳定运行至关重要。
电力系统负荷测试是对电力系统在不同负荷条件下的运行性能进行评估和验证的重要手段。
通过负荷测试，可以了解电力系统的承载能力、电压稳定性、频率稳定性等关键指标，为电力系统的规划、设计、运行和维护提供重要依据。
本次负荷测试项目涉及[具体电力系统名称或区域]，该区域内有多个重要的工业企业、商业中心和居民区，电力负荷较大且变化较为复杂。
为了确保该区域电力系统的安全稳定运行，提高供电质量，特制定本施工方案。
二、施工目标1. 准确测量电力系统在不同负荷条件下的各项参数，包括电压、电流、功率因数、频率等。
2. 评估电力系统的承载能力和稳定性，发现潜在的问题和风险。
3. 为电力系统的优化和改进提供数据支持。
4. 确保施工过程安全、高效，不影响电力系统的正常运行。
三、施工步骤1. 施工准备阶段（1）成立负荷测试项目组，明确各成员的职责和分工。
（2）收集电力系统的相关资料，包括系统拓扑结构、设备参数、运行记录等。
（3）制定详细的测试计划，确定测试点、测试时间、测试方法和测试设备。
（4）准备测试所需的设备和工具，包括电压表、电流表、功率因数表、频率计、负荷模拟器等。
（5）对测试设备进行校准和调试，确保其准确性和可靠性。
（6）与电力系统运行管理部门沟通协调，确定测试期间的电力调度方案和安全措施。
2. 现场测试阶段（1）按照测试计划，在选定的测试点安装测试设备。
（2）逐步增加负荷模拟器的输出功率，模拟不同的负荷条件。
（3）在每个负荷条件下，记录电力系统的各项参数，包括电压、电流、功率因数、频率等。
（4）观察电力系统的运行状态，如设备温度、噪声、振动等，判断是否存在异常情况。
（5）对测试数据进行实时分析和处理，及时发现问题并采取相应的措施。
3. 数据分析阶段（1）对测试数据进行整理和分类，去除异常数据和噪声干扰。
（2）采用专业的数据分析软件，对测试数据进行深入分析，计算电力系统的各项性能指标。
线路及主变压器带负荷极性测试方法及参数计算分析
线路及主变压器带负荷极性测试方法及参数计算分析摘要：电力工业的发展速度不断加快，电力建设工作随之增快，并不断向智能化发展，为了更好、更快检查变电站中的二次自动装置及继电保护的正确性，尤其是电流差动保护中的校验，在变电设备投运前检查好电流互感器、电压互感器设备的变比、极性等二次回路，需要对以上设备进行一次侧通流、通压试验，以此方式方法检查设备的正确性后，给将来投运时的电网降低风险。
关键词：变电站；通流；通压试验1 引言依据《国家电网公司十八项电网重大反事故措施（修订版）》中的15.5.5条要求：“所有差动保护（线路、母线、变压器、电抗器、发电机等）在投入运行前，除应在负荷电流大于电流互感器额定电流的10%的条件下测定相回路和差回路外，还必须测量各中性线的不平衡电流、电压，以保证保护装置和二次回路接线的正确性。
”依此要求，对变电站中线路保护、主变保护的电流互感器有必要进行一次侧通流，以达到检查二次电流回路的正确性。
2 设备原理及测试方法2.1 线路通流、通压线路设备的一次通流、通压可以同时进行。
设备使用专用交流电源，满足一定的容量要求，试验时，设备接入交流电源经控制显示系统输出大电流和高电压。
升流系统输出的大电流（在200A至400A），能够达到给电流互感器（CT）一次通流的要求。
升压系统输出的高电压最高达到15kV，满足给一般电压互感器（PT）通压的要求。
系统和升压系统能分相控制，显示系统以数字量显示电源电气量的输入状态；在与升流系统、升压系统的通讯状态下显示各分系统的电气量的输出状态，并显示电压、电流的相角状态，方便二次测试量和二次设备显示量的对比。
测试方法：试验时，将大电流通入电流互感器（CT）一次部分，高电压接线在已经打开（即断开电压互感器接线端上的连接线，使其与系统中的其他设备完全断开）一次线的电压互感器（PT）接线端，电容式电压互感器可以按照分压比接在最下节的高压侧。
测试电流互感器二次电流，核对变流比；测试电压互感器二次电压，核对电压比，依据二次电压的一相（通常使用A相为基准）为基准，测试每相的电流及相角；检查电压互感器二次三相电压相角应一致。
带水 、带电 、带负荷验收方案
带水、带电、带负荷验收方案带水、带电、带负荷验收方案一、引言带水、带电、带负荷验收是指在工程项目或设备投入使用前，对其进行水、电、负荷等方面的验证和检测，以确保其安全性、可靠性和性能符合相应的标准和要求。
本文将从带水、带电、带负荷三个方面，分别介绍相应的验收方案。
二、带水验收方案带水验收是指对工程项目或设备的水系统进行检测和验证，以确保其正常运行和安全使用。
带水验收方案应包括以下内容：1. 检查管道安装：检查管道的连接是否牢固、密封性是否良好，是否存在渗漏和损坏等问题。
2. 检测水质：对供水系统进行水质测试，包括pH值、浊度、溶解氧、重金属含量等指标的检测，确保水质符合国家和行业标准。
3. 流量测试：通过流量计对供水系统进行流量测试，检验供水系统的供水能力是否满足设计要求。
4. 压力测试：使用压力表对供水系统进行压力测试，确保系统的工作压力符合设计要求。
5. 防护设施验证：检查并测试供水系统的防护设施，如消防设备、泵房设备等，确保其正常运行和有效性。
三、带电验收方案带电验收是指对工程项目或设备的电气系统进行检测和验证，以确保其电气安全和正常运行。
带电验收方案应包括以下内容：1. 检查电气设备安装：检查电气设备的安装位置、固定方式、接线是否正确、接地是否良好等。
2. 绝缘电阻测试：使用绝缘电阻测试仪对电气设备进行绝缘电阻测试，检验设备的绝缘状况是否符合标准要求。
3. 接地电阻测试：使用接地电阻测试仪对接地系统进行接地电阻测试，确保接地系统的接地电阻符合标准要求。
4. 线路负载测试：通过对电气线路进行负载测试，检验线路的传输能力和稳定性是否满足要求。
5. 漏电保护测试：对漏电保护装置进行测试，确保其能够及时检测和切断漏电故障，保护人身安全。
四、带负荷验收方案带负荷验收是指对工程项目或设备的负荷系统进行检测和验证，以确保其负荷承载能力和稳定性。
带负荷验收方案应包括以下内容：1. 负荷测试计划：制定负荷测试计划，明确测试的范围、方法和指标。
变压器差动保护带负荷测试要点及实例
变压器差动保护带负荷测试要点及实例电力变压器是发电厂和变电站的主要电气设备之一，对电力系统的安全稳定运行至关重要，尤其是大型高压、超高压电力变压器造价昂贵、运行责任重大。
一旦发生故障遭到损坏，其检修难度大、时间长，要造成很大的经济损失；另外，发生故障后突然切除变压器也会对电力系统造成或大或小的扰动。
因此，对继电保护的要求很高。
差动保护作为当前变压器所使用的主保护，其在设计、安装、整定过程中可能会出现各种问题，本文将结合变压器差动保护原理，提出带负荷测试的内容及分析、判断方法，后附试验报告一份，以供大家参考。
1 变压器差动保护带负荷测试内容要排除设计、安装、整定过程中的疏漏（如线接错、极性弄反、平衡系数算错等等），就要收集充足、完备的测试数据。
1.1 差流（或差压）变压器差动保护是靠各侧CT二次电流和差流工作的，所以，差流（或差压）是差动保护带负荷测试的重要内容。
差流可在微机保护液晶显示屏上看到。
1.2 各侧电流的幅值和相位只凭借差流判断差动保护正确性是不充分的，因为一些接线或变比的小错误，往往不会产生明显的差流，且差流随负荷电流变化，负荷小，差流跟着变小，所以，除测试差流外，还要用钳形相位表在保护屏端子排依次测出变压器各侧A 相、B相、C相电流的幅值和相位（相位以一相PT二次电压做参考），并记录。
此处不推荐通过微机保护液晶显示屏测量电流幅值和相位。
1.3 变压器潮流通过控制屏上的电流、有功、无功功率表，或者监控显示器上的电流、有功、无功功率数据，或者调度端的电流、有功、无功功率遥测数据，记录变压器各侧电流大小，有功、无功功率大小和流向，为CT变比、极性分析奠定基础。
负荷电流要多大呢？当然越大越好，负荷电流越大，各种错误在差流中的体现就越明显，就越容易判断。
然而，实际运行的变压器，负荷电流受网络限制，不会很大，但至少应满足所用测试仪器精度要求，以及差流和负荷电流的可比性。
若二次负荷电流只有0.2A而差流有65mA时，判断差动保护的正确性就相当困难。
变电站内设备带负荷测试的分析
变电站内设备带负荷测试的分析摘要：为保证设备在正式运行后安全运行，防止CT、PT存在接线、极性等错误，需对新投运或改造后对设备进行带负荷测试。
本文阐述了电容器、电抗器、线路以及变压器在正常情况下带负荷测试的功角关系，并对可能存在的异常情况进行了分析，总结了几点带负荷测试结果异常的几点可能原因。
关键词：带负荷测试；电压；电流；功角关系1 引言在变电站新设备投运或者改造后，可能会由于人员失误，导致电流互感器、电压互感器的一次侧发生接线错误或极性接反等问题，在正式运行后，可能会造成保护误动或拒动。
因此对于新投运或者改造后的设备，必须进行带负荷测试。
带负荷测试作为最后一道检验步骤，保证设备一次、二次系统接线正确性。
2 各设备带负荷测试的功角关系2.1 电容器的带负荷测试首先需要记录综合自动化系统上电容器的电流和电压的幅值、相位、有功功率以及无功功率的大小和流向，以检验CT极性及接线的正确性。
再利用相位表在各保护屏后的端子排处测量电流回路各相电流的幅值和相位，以及电压回路的相电压和线电压的幅值、相位。
电容器作为一种容性无功补偿装置，对于同相的电流会超前同相电压90°。
根据这个关系，可以画出电容器带负荷测试功角关系如图1所示。
图1 电容器带负荷测试功角关系2.2 电抗器的带负荷测试为检验CT极性及接线的正确性，同样需要对综合自动化系统上电抗器的电流和电压的幅值、相位、有功功率以及无功功率的大小和流向进行记录。
再利用相位表在各保护屏后的端子排处测量电流回路各相电流的幅值和相位，以及电压回路的相电压和线电压的幅值、相位。
电容器作为一种感性无功补偿装置，对于同相的电流会滞后同相电压90°。
根据这个关系，可以画出电容器带负荷测试功角关系如图2所示。
图2 电抗器带负荷测试功角关系2.3 线路的带负荷测试线路的带负荷测试方法与上述相同，先对综合自动化系统上的数据进行记录，然后利用相位表在保护屏后面实际测量，根据记录数据和实测数据的对比检验CT极性及接线的正确性。
220主变极性及带负荷测试
220kV主变保护一、220kV侧CT极性1、220kV开关极性CT组别为6组：A.母差两组：极性应按母线所连设备一致考虑，母线指向主变或主变指向母线都行（可以参考同一运行线路母线保护与线路保护的极性，二者比较,以确定实际指向）。
B.主变保护两组：母线指向主变C.计量一组：母线指向主变D.测量一组：母线指向主变2、220kV套管极性CT组别为3组：故障录波器一组：母线指向主变备用二组3、220kV零序套管极性CT组别为2组：主变保护两组：极性不做要求，方向取自产4、220kV间隙极性CT组别为2组：主变保护两组：极性不做要求二、110kV侧CT极性1、110kV开关极性CT组别为6（5）组：A.母差一组：极性应按母线所连设备一致考虑，母线指向主变或主变指向母线都行（可以参考同一运行线路母线保护与线路保护的极性，二者比较,以确定实际指向）。
B.主变保护两组：母线指向主变C.计量一组：母线指向主变D.测量一组：母线指向主变备用一组2、110kV套管极性CT组别为3组：故障录波器一组：母线指向主变备用二组3、110kV零序套管极性CT组别为2组：主变保护两组：极性不做要求，方向取自产4、110kV间隙极性CT组别为2组：主变保护两组：极性不做要求三、10kV侧CT极性1、10kV开关极性CT组别为2组：主变保护两组：母线指向主变2、10kV电抗器极性CT组别为4组：A.计量一组：母线指向主变（现场与计量协商）B.测量一组：母线指向主变C.主变两套后备保护及故障录波器两组：极性可以不作要求若是主变改造或更换CT，建议CT端子盒电缆拆线前应打极性至端子箱，以保证极性的正确性。
2、带负荷检查举例说明220kV侧送有功、送无功。
怎样进行带负荷进行差动六角图的测试
(3)在Ubc相量上找出接人Ia、Ubc的功率表的读数位置(+17．5)，过该点作Ubc的垂线M1一M2。
(4)在Uca相量上找出接人Ia、Uca的功率表的读数位置(-50)，过该点作Uca的垂线Nl—N2。
为节约试验时间，试验时也可准备三只同型号的功率表，其电流端子分别按规定极性接入IA、IB、Ic，三只功率表的电压端子同极性并联后，依次接人同一系统的电压Uab、Ubc、Uca，分别读取三只功率表对应的“读数”，记入附表中。现以附表中K1点的测量数值为例说明。
3.电流相量六角图的画法
(1)在测量电流相量六角图的专用坐标纸上按适当比例画出土Uab、Ubc、土Uca(或土Uao、土Ubo、Uco)电压相量。
三条直线Ll—L2、M1—M2、N1—N2应相交于一点A，OA就是电流IA的相量。当读数有误差时，三条直线可能相交于三点，只要三个交点比较靠近，就不影响试验结果的准确性。此时取三个交点的中心作为Ia的端点。
同样的方法作出IB和Ic的相量，这样就作出了电流相量六角图(如附图)。
测量点 相电流 功率表读数（格）
2．试验接线和试验方法:将被测电流IA按规定极性接人功率表的电流端子，再将同一系统的电压Uab、UBc、Uca按规定极性依次接入同一功率表的电压端子，分别读取Uab、Ubc、Uca电压下的功率表的“读数”。为简化起见，该读数一般不必记录实际功率值，而以功率表指针偏转的格数表示为电流的“大小”，以功率表切换开关的方向表示为电流的“正负”。之后，再依次将IB、Ic接入功率表重复上述试验。
怎样进行带负荷进行差动六角图的测试 ?
安全带整体静态负荷标准规定测试方法
安全带整体静态负荷标准规定测试方法
青岛众邦仪器有限公司技术部
区域限制安全带整体静态负荷测试方法：按照产品说明将安全带穿戴在模拟人身上，固定在测试台架上；将加载点调整到安全绳与系带连接点的正上方；将调节器或滑车同加载装置连接；匀速加载2kN力到调节器或滑车上，保持2min；卸载，观察并记录安全带情况。
坠落悬挂安全带整体静态负荷测试方法：1、仅含安全绳的坠落悬挂安全带的整体静态负荷测试方法：按照产品说明将安全带穿戴在模拟人身上，将臀部吊环同测试台架连接；在穿过调节扣的带扣和带扣框架处做出标记；将安全带的连接器同加载装置连接；将15kN力加载到加载装置上，保持5min；观察安全带情况，测量并记录偏离标记的滑移，卸载；换一套安全带，将头部吊环同测试台架定点连接；重复以上操作；2、含安全绳、自锁器的坠落悬挂安全带的测试方法：按照产品说明将安全带穿戴在模拟人身上，将臀部吊环同测试台架连接；在穿过调节扣的带扣和带扣框架处做出标记；将导轨同加载装置连接；施加外力，使自锁器开始制动；将15kN力加载到加载装置上，保持5min；观察安全带情况，测量并记录偏离标记的滑移，卸载。
含速查自控器的坠落悬挂安全带的测试方法：按照产品说明将安全带穿戴在模拟人身上，将臀部吊环同测试台架连接；在穿过调节扣的带扣和带扣框架处做出标记；降速查自控器同加载装置连接；施加外力，使速查自控器开始制动；将15kN力加载到速查自控器上，保持5min；观察安全带情况，测量并记录偏离标记的滑移，卸载。
五点式安全带静态负荷测试报告
五点式安全带静态负荷测试报告五点式安全带是一种用于汽车乘客保护的重要设备，它通过限制乘客在车辆发生碰撞或急刹车时身体的运动，减少了乘客受伤的风险。
为了确保五点式安全带的质量和可靠性，静态负荷测试是必不可少的一项测试。
本篇文章将详细介绍五点式安全带静态负荷测试的内容和结果。
五点式安全带静态负荷测试是指在实验室环境下对安全带进行负荷测试，以模拟实际使用过程中的情况。
测试过程中，首先将五点式安全带固定在座椅上，然后施加静态负荷，即施加一定的力量来测试安全带的承载能力。
通过测试，可以评估安全带的强度和稳定性，确保其在实际使用中能够有效地保护乘客的安全。
在五点式安全带静态负荷测试中，常用的测试指标有负荷承载力、断裂强度和伸长率等。
负荷承载力是指安全带在负荷作用下的最大承载能力，通常以牵引力的形式表示。
断裂强度是指安全带在负荷作用下断裂的力量，它反映了安全带的强度和耐用性。
伸长率是指安全带在负荷作用下的伸长程度，它可以评估安全带的伸缩性能和紧固效果。
测试过程中，首先需要确定测试样品的选择和准备。
样品应选用符合国家标准的五点式安全带，确保测试结果的可靠性和可比性。
然后，将样品固定在测试设备上，并调整好测试参数，如施加力量和测试时间等。
接下来，按照测试要求施加静态负荷，记录下安全带的负荷承载力、断裂强度和伸长率等数据。
最后，根据测试结果进行评估和分析，确定五点式安全带是否符合要求。
在五点式安全带静态负荷测试中，我们对多个样品进行了测试，并统计了测试结果。
经过测试，我们发现所有样品的负荷承载力均在国家标准范围内，说明五点式安全带在正常使用情况下能够很好地承受乘客的力量。
此外，样品的断裂强度也满足了国家标准的要求，说明安全带具有较好的强度和耐久性。
而伸长率方面，样品之间存在一定的差异，但均在国家标准规定的范围内，说明安全带的伸缩性能和紧固效果良好。
五点式安全带静态负荷测试是一项重要的测试工作，通过该测试可以评估安全带的质量和可靠性。
主变带负荷测试
其一，所谓带负荷测试，第一件事情就是在全部系统开始带负荷之前，与调度部门联系清楚运行方式，由运行方式来决定本站系统需要带上多大的负荷，才能满足现场保护测试的需要。
其二，清楚运行方式后，就会知道负荷的功率流向，具体讲就是有功与无功的送受关系。
根据送正受负的原则，就能预测出来相应保护电压与电流的相位关系。
其三，对于差动保护，带负荷测试时如有差流，则说明两个地方可能存在问题。
一是装置内部，相应的定值设置不正确，如主变的接线组别、CT 变比、PT变比、变压器容量等。
二是装置外部，CT电流回路有问题，如常见的CT极性接反、存在两点接地或分流等。
其四，如果发现差动保护有差流后，应使用钳形相位表测试外部回路，注意必须以某侧电流的某相为基准，分别测得其他侧与其的相位差距。
如果测得的数据与实际的接线方式一致，则可排除装置外部的问题。
那么剩下的问题就是装置内部。
其五，不管是什么问题，都需要正确而充分的实验数据，才能准确判断故障部位。
轨道交通110kV主变电站带负荷测试
浅谈轨道交通110kV主变电站带负荷测试摘要：城市轨道交通发展日新月异，主变电站是轨道交通供电系统的电源供给点，是地方电力系统的用户负荷站，是承上启下的输配变电站，它的稳定性直接影响到地方电力系统和地铁供电系统。
因此在主变电站投产前进行带负荷测试，对主变电站日后的安全运营与否起到很关键的作用。
关键字：主变电站;带负荷测试;六角图abstract: city track traffic development change rapidly, the main substation is the power supply point rail transit power supply system, is the user load station local power system, is the connecting link between the preceding and the transmission and distribution substations, it directly affects the stability of local power system and power supply system of metro. therefore, in the main transformer substation put into operation before the load test, it is the key for the main substation to the safety operation in the future or not plays the role.keywords: main substation; load test; six angle diagram 中图分类号：tm411+.4文献标识码a 文章编号一、带负荷测试的原理按照《广州地区电力系统调度规程》的要求，投产测试时负荷电流不应小于ct额定电流的10%。
继电保护中变压器主变差动保护带负荷测试-精选文档
继电保护中变压器主变差动保护带负荷测试摘 要变压器在电力使用中起着十分重要的作用,差动保护是反映变压器发生异常而作用于发出信号和断路器跳闸间一种自动装置。
根据变压器差动保护的原理和校验时注意的事项,对差动保护及带负荷试验在安装、调试中所遇到的问题提出判断方法,对其分析。
1变压器差动保护的原理差动保护原理简单,使用电气量少,保护范围明了,动作迅速,对大中型变压器来说,差动保护能够准确而快速动作,从而避免一些由于变压器绕组发生的相间、匝间或端子引出相间短路和中性点接地等造成短路故障带来的一些不必要的损失。
当变压器正常工作或区外故障时,我们就认为它处于理想状态,流进变压器的电流等于流出电流,差动保护不动作。
当变压器内部故障时,两侧或三侧向故障点提供短路电流,差动保护装置感受到故障电流,差动保护就动作。
所以其运行情况直接关系到变压器的安危。
在实际工作中,我们必须在变压器投运前确保差动保护的接线正确。
2主变差动保护校验时应注意的事项1)差动保护带负荷测试内容有两相:①差动回路六角相位图,以判别差动回路接线的正确性,如CT极性接错与否,连接线别或相位正确与否;②差动继电器执行元件线圈两端电压,用来检验是否误整定,包括计算正确与否,整定插销位置是否放置正确,螺丝钉接触可靠与否,均可经综合判断得到结论。
2)新投变压器充电,应将变压器的所有保护全部用上,差动保护、零序保护即使不能保证其极性正确也应加用。
轻瓦斯保护采用短接线接跳闸回路,充电完毕后拆除短接线,恢复到原信号位置。
3)变压器空载投入时,励磁涌流的值可达6-8倍额定电流。
励磁涌流的大小、波形与合闸前铁心内剩磁、合闸初相角、铁心饱和磁通、系统电压和联系阻抗、变压器三相接线方式和铁心结构形式、电流互感器饱和特性和二次三相接线方式等因素有关。
变压器空载合闸时的励磁涌流有可能使主变差动保护动作,但这不能用来判断就是电流回路或继电器内部接线错误,反而可以用来检查差动继电器的选型、整定、接线是否符合要求。
单机带负荷实验报告思考题
单机带负荷实验报告思考题
一、实验目标
本实验旨在通过单机带负荷实验，深入了解发电机组在带负荷运行时的性能表现，验证其稳定性、安全性和经济性，为实际生产提供有力支持。
二、实验原理
单机带负荷实验是通过逐渐增加发电机组的负载，观察其各项性能指标的变化情况，评估其在不同工况下的运行特性。
实验过程中，需对发电机的输出电压、电流、功率等参数进行实时监测，确保机组安全稳定运行。
三、实验步骤
1. 准备工作：检查发电机组及相关设备，确保其处于良好状态；准备所需工具和测试仪器；搭建实验平台，确保测试环境的安全与稳定。
2. 实验操作：启动发电机组，待其稳定运行后，开始记录各项参数；逐步增加负载，观察并记录发电机组的性能变化；重复进行多次实验，以获取更准确的数据。
3. 数据处理与分析：整理实验数据，分析发电机组在不同负载下的性能表现；对比实验结果与理论值，评估其实际运行效果。
4. 实验总结：根据实验结果与数据分析，总结单机带负荷实验的结论；提出改进意见，为后续研究提供参考。
四、注意事项
1. 安全问题：实验过程中应严格遵守操作规程，确保人员安全；注意观察发电机组的运行状态，发现异常立即停机检查。
2. 实验精度：保证测试仪器的准确性和实验操作的规范性，以提高实验结果的可靠性。
3. 数据处理：对实验数据进行合理分析，避免误差过大或异常值对结果的影响。
交接试验之带负荷测试原理
1 母线差动保护的带负荷校验发电厂和变电所的母线是电力系统的重要设备。
如果母线故障不能迅速地被切除，将会引起事故扩大，破坏电力系统的稳定运行，造成电力系统的瓦解事故。
因此，母线差动保护正常时均需投入运行。
但在新投断路器时，则应在断路器充电前将母差保护停用，带负荷后，测量保护回路的电流极性正确后再加用。
因此，母线差动保护回路的电流极性正确后再加用。
因此，母线差动保护带负荷校验，具体的步骤如下：①将母线差动保护停用。
②进行充电操作。
③使断路器带上负荷后，由继电保护人员进行检验工作。
④检验保护回路的电流极性正确后，将母线差动保护加用。
母线差动保护带负荷校验时的注意事项：①母线差动保护停用的方法要正确。
应先停用母差保护断路出口联接片，再停用保护直流电源。
取直流电源熔断器时，应先取正极，后取负极，也可根据现场需要不停用保护直流电源。
②带负荷校验时险除测定三相电路及差回路电流外，必须测中性线的不平衡电流，以确保回路的完整正确。
③校验完毕，母线差动保护加用的操作要正确。
先加直流电源，在检查整个保护装置正常后，使用高内阻电压表测量出口联接片两端无电压后，使用高内阻电压表测量出口联接片两端无电压后，逐一加用各断路器出口联接片。
④根据母线的运行方式、母差保护的类型正确将母线差动保护投入。
要特别注意断路器电压回路切换和母差失灵保护出口联接片的切换。
采用隔离开关重动继电器自动切换的，要注意检查重动继电器状态，防止重动继电器不励磁或不返回。
2 主变差动保护的带负荷校验纵联差动保护是将变压器各侧的电流互感器按差接法接线。
在变压器正常和外部短路时，其各侧流入和流出的一次电流之和为零，差动继电器不动作；内部故障时，各侧所供短路电流之和，流入差动继电器，差动继电器动作切除故障。
因此，对主变差动保护带负荷校验步骤如下：①主变差动保护在主变充电时应加用，因此即使某电流回路极性不正确，在主变充电时，仍能起到保护作用。
但带上负荷后，若极性不正确，就会因有差流而误动作，所以，必须在带负荷前停用；停用后，再使主变带上负荷，检测各侧电流、二次接线及极性是否正确和检测差动继电器关压是否满足要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
110kV _______ 变电所带负荷测试项目
一、110kV、10kV母线PT定相、核相：
1.定相：____________________________________________
2.核相：
⑴110kV I段母线保护电压核相： ______________________
⑵110kV I段母线计量电压核相：_______________________
⑶110kV I段母线保护、计量电压核相：________________________
⑸10kV I段母线计量电压核相：________________________
⑹10kV □段母线保护电压核相：_______________________
⑺10kV □段母线计量电压核相：_______________________
⑻10kV I段、□段母线保护电压核相：_________________________
⑼10kV I段、□段母线计量电压核相：_________________________
⑽110kV I段、10kV I段母线保护电压核相：_________________________
（11） 110kV I段、10kV I段母线计量电压核相：____________________
110kV线路带负荷测试：（以U A为基准）_____________________
110kV线路有功：______ kW ;无功： ______ k var;电流：_______ A
（表格内填幅值、角度）
三、#1主变带负荷测试:
#1主变有功：_____ kW ;无功：______ kvar;电流：______ A
1. #1主变差动保护差流带负荷测试：________________________
2. #1主变110kV侧带负荷测试：（以U A为基准）______________________
3. #1主变10kV侧带负荷测试：（以U A为基准）
四、#2主变带负荷测试:
#2主变有功：_____ kW ;无功：______ kvar;电流：______ A 1. #2主变差动保护差流带负荷测试： ________________________
2. #2主变110kV侧带负荷测试：（以U A为基准）
________________________________________________________________
3. #2主变10kV侧带负荷测试：（以U A为基准）
五、10kV电容器保护带负荷测试：
1. #1电容器不平衡电压带负荷测试：________________________
2. #2电容器不平衡电压带负荷测试：________________________
例：I以下数据仅是举例而已，不是现场实际数据。
