污水污物潜水电泵

企业通过ISO9001:2008国际质量体系认证

注册号：01603Q12076R1S

全国工业产品生产可证号：XK06-003-00324

产品标准编号：JB/T5118-2001

污水污物潜水电泵

使用维护说明书

天波制泵有限公司

目录

一、概述

二、使用环境及条件

三、结构特点

四、主要技术参数

五、泵的选型

六、使用前的准备和检查

七、启动、运转和停机

八、保养和维修

九、“三保”规定

十、电泵故障排除法

十一、WQ装式污水潜水电泵结构图（一）十二、WQ装式污水潜水电泵结构图（二）十三、WQ装式污水潜水电泵结构图（三）十四、WQ外装自冷式污水潜水电泵结构图十五、WQ外装冷式污水潜水电泵结构图

★为了防止触电，阅读说明书了解正确的安装法！

★为了保证人身安全，电泵使用前必须可靠接地！

★禁止带电移动电泵！

★电泵运行中禁止边3米人畜接近！

★电泵按功率外配备TGM10系列过载保护断路器！

★电机为充水式时，使用前电机腔必须注满清洁水，否则会烧

毁电机！

★长时间不使用时，须除尽机存水以防锈死或冻裂！

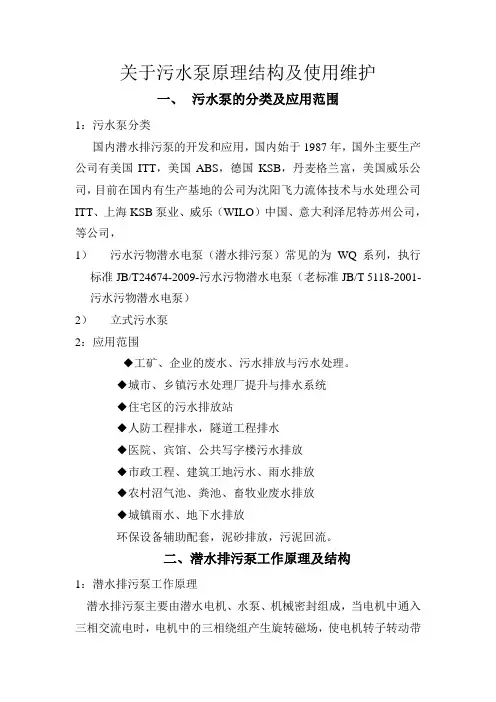

一、概述

本公司研制的WQ型下吸式污水污物潜水电泵，适合于各种恶劣环境下的污水和污泥的抽送排淤。水泵为下吸式，能够抽干工作面地表水；电动机为潜水三项异步电动机。占地面积小，安装使用便，可靠，耐用，寿命长。

二、使用环境及条件

1、电源频率为50Hz，额定电压为380V或660V或1140V（允

差为±5%）的三相交流电源。、

2、水中固体颗粒的含量（体积比）不得超过2%。介质密度最大为1.2*103kg/m3。

3、被抽送液体的PH值为4～10。

4、输送介质温度不超过40℃。

5、以叶轮中心为基准，潜入水下深度不超过5m。

三、结构形式及工作原理

1、WQ型下吸式潜污水电泵，由潜水三相异步电动机和污水泵两大部分组成。电动机与其下部的泵体直联，中间设有可靠的机械密封装置，能有效地防止电动机的冷却液与所抽送的介质质检的交换，保证水泵长期可靠地运行。

2、电动机分为充油式、充水式、干式三种型式。充油式电机绕组为尼龙护套聚乙烯耐水电磁线，干式电机绕组为厚漆膜改性聚脂漆包铜线。充油式电机腔以及密封腔灌注10号机械油或25号变压器油（以电泵垂直时，淹没上轴承为限，不得注满），电机采用向心球轴承；充水式电机腔注满清洁水（必须注满），且装有调压囊以调整腔压力，上部采用水润滑滑动轴承，下部采用向心球轴承，向心球轴承室加注二硫化钼高温润滑脂。拆装容易，维修便。

3、水泵部分安装有新型轴向力平衡装置，以确保高扬程泵可靠运行。

4、小流量水泵叶轮为闭式离心式结构，用于抽送矿山掘进面污水，中央水仓高扬程排水；大流量水泵叶轮为双流道无堵塞或混流式结构，

用于矿山杂质较高污水的抽送。

5、电泵设计充分考虑了无堵塞这一关键问题，叶轮流道宽，颗粒杂质通过性能良好。

6、电泵结构分为装式、外装式两种。外装式电泵又分为自冷式和冷式两种。

7、电泵采用装式时，被送液体经电机排出，电机部分可长时间露出水面工作。

8、电泵采用外装自冷式时，为防止电动机腔压力过高造成机壳炸裂，在机盖上部设有压力安全阀。电泵采用外装冷式时，在电机外壳设置了冷却罩，电机部分可长时间露出水面工作。

9、本公司新研制的第二代WQⅡ污水泵和干式电泵，除具有以上结构特点外，还具有下列结构特点：

（1）产品设计了新型接线腔，额定电压可以380V、660V、1140V 之间相互变换；

380V/660V 660V/1140V U1V1W1U1V1W1U1V1W1U1 V1W1

ΟΟΟΟΟΟΟΟΟΟΟΟ

W2U2V2W2U2V2W2U2V2W2 U2V2

ΟΟΟΟΟΟΟΟΟΟΟΟ

△接法380V Y接法660V △接法660V Y接法1140V

（2）水泵为半装式，电机、轴承得到充分冷却，电机部分可长时间露出水面工作；

（3）产品设置了置式电机保护装置；

（4）电机腔设置了调压装置，防止了产品有过热发生的爆裂现象； （5）高扬程系列产品水泵部位设计了轴向力平衡机构，克服了轴向力高造成机组损坏的现象；

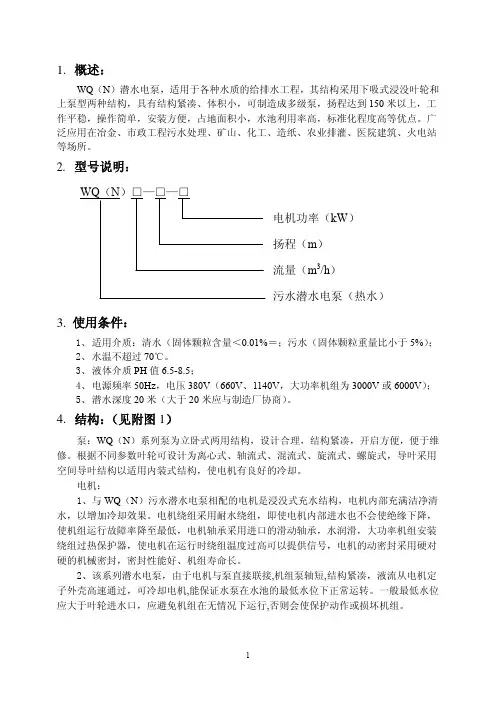

（6）高扬程低比转数产品应用了无过载设计，解决了高扬程泵在低扬程下工作造成电机烧毁，实现全扬程可靠运行。 四、主要技术参数 1、产品型号说明

kW ） m ） m 3/h ）

Y ，冲水为S ）

2、（1）技术参数

注：1、WQN为装式污水污物潜水电泵。

2、本公司可根据用户要求制造列表中未列出的流量、扬程等泵型以满足用户的不同要求。

五、泵的选型

1、水泵铭牌上所标的流量、扬程为“额定流量”和“额定扬程”。

2、所需扬程（实际扬程+管路损耗）要与铭牌上的“额定扬程”相符。

3、实际扬程为水泵工作稳定后水面至扬水管出口的垂直高度。

六、使用前的准备和检查

1、仔细阅读随机携带的使用说明书。

2、检查使用环境、调价是否符合说明书的规定。

3、用兆欧表检查电动机定子绕组对机壳的绝缘电阻，在冷态时的绝缘电阻数值不小于100MΩ。在接近工作温度（热态）的情况下应不低于1MΩ。

4、检查转向是否正确，如相反可将三相电源接线的任意两相调换。

5、污水潜水电泵安装使用时，禁拉拽电缆，以免造成电缆脱落，密封松动，导致电泵损坏。

6、扬程大于100米的电泵，管路上应配置止回阀，以防止出现
