汽轮机抽汽系统介绍.
第五章_汽轮机抽汽系统详解
研究内容：新型 抽汽止回阀的设 计、制造、测试 和应用
应用前景：提高 抽汽系统的效率 和稳定性，降低 能耗和维护成本
研究进展：国内 外相关研究机构 和企业正在进行 新型抽汽止回阀 的研究和应用， 取得了一定的成 果
抽汽系统智能化控制的研究和应用
智能化控制技术在抽汽系统中的应用 智能化控制技术的发展趋势 智能化控制技术在抽汽系统中的应用案例 智能化控制技术在抽汽系统中的应用前景
功能：在紧急情况下快速关闭抽 汽口，防止蒸汽泄漏
应用：在汽轮机启动、停机、故 障处理等过程中使用
添加标题
添加标题
添加标题
添加标题
原理：通过电磁阀或气动阀控制 抽汽口的开闭
优点：提高汽轮机运行的安全性 和可靠性
调节抽汽压力和流量
调节抽汽压力：通过调节抽汽压力，可以控制汽轮机的输出功率和转速，从而实现对电力系统的 稳定控制。
调节抽汽流量：通过调节抽汽流量，可以控制汽轮机的输出功率和转速，从而实现对电力系统的 稳定控制。
调节抽汽压力和流量的关系：抽汽压力和流量是相互关联的，调节抽汽压力可以改变抽汽流量， 调节抽汽流量也可以改变抽汽压力。
调节抽汽压力和流量的方法：可以通过改变抽汽阀门的开度、改变抽汽管道的长度、改变抽汽管 道的直径等方式来调节抽汽压力和流量。
安全阀的作用： 在压力超过规定 值时自动开启， 释放压力，防止 设备损坏
安全阀的设置： 应安装在汽轮机 抽汽系统的关键 部位，如高压缸、 低压缸等
安全阀的选型： 应根据汽轮机抽 汽系统的压力、 温度、流量等参 数选的密封性能、开 启压力等参数， 确保其正常运行
添加标题
添加标题
添加标题
添加标题
结构：由阀体、阀芯、阀座等部 件组成
南汽15MW抽汽式汽轮机调节系统说明书-图文
南汽15MW抽汽式汽轮机调节系统说明书-图文南汽15MW抽汽式汽轮机是一种高效的发电设备，需要一个先进的调节系统来实现安全稳定的运行。
本说明书将详细介绍南汽15MW抽汽式汽轮机调节系统的结构、原理和工作流程，并附带图文说明，使用户能够更好地理解和操作该系统。
一、调节系统的结构南汽15MW抽汽式汽轮机的调节系统由多个部分组成，包括控制柜、自动调节器、执行器和传感器等。
其中，控制柜是整个系统的核心部分，它集成了多种控制元件和接口，用于接受来自自动调节器的指令并对整个系统进行调节。
自动调节器负责监测和控制汽轮机的各项参数，如压力、温度和转速等，以保持其在安全范围内稳定运行。
执行器接收控制柜发出的指令，并根据指令调节汽轮机的工作状态。
传感器则负责采集汽轮机的各项参数，并将数据传输给自动调节器进行处理。
二、调节系统的工作原理南汽15MW抽汽式汽轮机调节系统的工作原理是通过自动调节器对汽轮机的工作状态进行监控和调整，以实现对其各项参数的精确控制。
自动调节器会根据预设的参数范围对汽轮机进行实时监测，一旦发现参数超出范围，就会向控制柜发送指令。
控制柜根据指令对执行器进行控制，进而调节汽轮机的工作状态，使其回到安全范围内。
三、调节系统的工作流程1.启动汽轮机：首先，将汽轮机的控制柜接通电源，然后按照标准程序启动汽轮机，使其达到运行温度和转速要求。
2.监测参数：启动后，自动调节器会开始监测汽轮机的各项参数，如压力、温度和转速等。
同时，执行器会根据预设参数进行调节，以保持参数在安全范围内。
3.调整参数：如果自动调节器发现一些参数超出安全范围，就会向控制柜发送指令。
控制柜接收指令后，会通过执行器调整汽轮机的工作状态，使该参数恢复到安全范围内。
4.监控运行状态：在汽轮机运行过程中，自动调节器会持续监测各项参数，并及时调整，以保持汽轮机的稳定运行。
同时，控制柜也会不断接收传感器采集到的数据，以便进行必要的调节。
5.停机操作：当需要停机时，首先将汽轮机的负荷逐渐减小，然后将其停机。
汽轮机原理-抽气器
后，最后扩压至略高于大气压力的时候排出。
射水抽气器不消耗新蒸汽，运行费用较射汽抽
气器低。系统简单、运行可靠、维护方便。 但需
要另外安装射水泵。现代大型汽轮机都采用射水
抽气器。国产200MW汽轮机就是采用射水抽气器
作为主抽汽器。中小型汽轮机多采用射汽抽气器
作为主抽汽器。
6
第四节 抽气器 射水抽汽器
混合室 高压工作水 （循环水）
射水泵
工作水室
与凝汽器 抽气口相连 喷嘴 喉部 扩压管
高压水在喷嘴 中降压增速，形成高 速射流，卷吸混合室 的气体并带出混合室 ，混合室内形成高度 真空。射流与空气混 合物流出混合室，进 入扩压管流出。
抽气器垂直布 置，可以利用水柱自 重流动，减小水泵耗 功。
7
第四节 抽气器
四. 水环式真空泵
国产300MW和600MW汽轮机组的抽气装置都是采用水环式真空泵。其主 要部件有叶轮和壳体。壳体内形成一个圆柱体空间，叶轮偏心地安装在壳体内。 在壳体上开有吸气口和出气口，实行轴向吸气和排气。叶轮带有前弯叶片，偏 心地安装在充有适量工作水（密封水）的椭圆形泵体内。 当叶轮旋转时，由 于离心力作用，水向周围运动， 形成一个运动着的圆环（密封水环）。由于 偏心地安装的，水环的内表面也就与叶轮偏心，叶轮轮毂与水环间形成一个月 形空间。叶轮每转一周，每两个 相邻叶片与水环间所形成的空间由小到大， 又由大到小地周期性变化。当空间处于由小 到大变化时，该空间产生真空，由进气口吸 入气体。当空间处于由大到小变化时，该空 间产生压力，吸入的气体被压缩并经排气口 排出。这样，当叶轮连续运转时，就不断地 重复上述过程，起到一个连续抽气的作用。
启动抽气器功率大建立真空快，但工质和工质的热量不能回收，有经济损失。故它

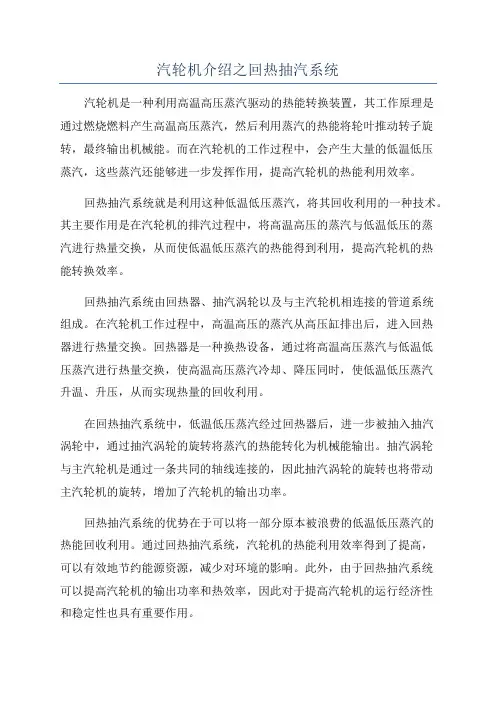

汽轮机介绍之回热抽汽系统
汽轮机介绍之回热抽汽系统汽轮机是一种利用高温高压蒸汽驱动的热能转换装置，其工作原理是通过燃烧燃料产生高温高压蒸汽，然后利用蒸汽的热能将轮叶推动转子旋转，最终输出机械能。
而在汽轮机的工作过程中，会产生大量的低温低压蒸汽，这些蒸汽还能够进一步发挥作用，提高汽轮机的热能利用效率。
回热抽汽系统就是利用这种低温低压蒸汽，将其回收利用的一种技术。
其主要作用是在汽轮机的排汽过程中，将高温高压的蒸汽与低温低压的蒸汽进行热量交换，从而使低温低压蒸汽的热能得到利用，提高汽轮机的热能转换效率。
回热抽汽系统由回热器、抽汽涡轮以及与主汽轮机相连接的管道系统组成。
在汽轮机工作过程中，高温高压的蒸汽从高压缸排出后，进入回热器进行热量交换。
回热器是一种换热设备，通过将高温高压蒸汽与低温低压蒸汽进行热量交换，使高温高压蒸汽冷却、降压同时，使低温低压蒸汽升温、升压，从而实现热量的回收利用。
在回热抽汽系统中，低温低压蒸汽经过回热器后，进一步被抽入抽汽涡轮中，通过抽汽涡轮的旋转将蒸汽的热能转化为机械能输出。
抽汽涡轮与主汽轮机是通过一条共同的轴线连接的，因此抽汽涡轮的旋转也将带动主汽轮机的旋转，增加了汽轮机的输出功率。
回热抽汽系统的优势在于可以将一部分原本被浪费的低温低压蒸汽的热能回收利用。
通过回热抽汽系统，汽轮机的热能利用效率得到了提高，可以有效地节约能源资源，减少对环境的影响。
此外，由于回热抽汽系统可以提高汽轮机的输出功率和热效率，因此对于提高汽轮机的运行经济性和稳定性也具有重要作用。
然而，回热抽汽系统也存在一些挑战。
首先，回热抽汽系统的设计与优化需要考虑更多的参数，如回热器的结构与性能、抽汽涡轮的转速等，增加了系统的复杂性。
其次，由于回热抽汽系统的操作与控制相对较为复杂，需要精确调节和控制各个部件的工作参数，以实现系统的平稳运行。
总之，回热抽汽系统是汽轮机中一种重要的热能回收利用技术，通过回收利用低温低压蒸汽的热能，提高汽轮机的热能利用效率，节约能源资源，减少对环境的影响。
汽轮机抽气系统
汽机抽汽回热系统1、概述：回热抽气系统指与汽轮机回热抽汽有关的管道及设备，在蒸汽热力循环中，通常是从汽轮机数个中间级抽出一部分蒸汽，送到给水加热器中用于锅炉给水的加热(即抽汽回热系统)及各种厂用汽等。
采用回热循环的主要目的是：提高工质在锅炉内吸热过程的平均温度，以提高级组的热经济性。
2、抽汽回热系统作用：抽汽回热系统是原则性热力系统最基本的组成部分，采用蒸汽加热锅炉给水的目的在于减少冷源损失，一定量的蒸汽作了部分功后不再至凝汽器中向空气放热，即避免了蒸汽的热量被空气带走，使蒸汽热量得到充分利用，热好率下降，同时由于利用了在汽轮机作过部分功的蒸汽加热给水，提高了给水温度，减少了锅炉受热面的传热温差，从而减少了给水加热工程中不可逆损失，在锅炉中的吸热量也相应减少。
综合以上原因说明抽汽回热系提高了机组循环热效率。
因此，抽汽回热系的正常投运对提高机组的热经济性具有决定性的影响。
3、影响抽汽回热系统经济型地主要参数：影响给水回热加热经济性的主要参数为回热加热分配、相应的最佳给水温度和回热级数，三者紧密联系，互有影响。
在求解最佳回热分配的计算分析中，以Z级理想回热循环的循环效率最大值求其最佳回热分配，(所谓理想回热循环，即假定为混合式加热器，端差为零，不计新蒸汽，抽汽压损和泵功、忽略散热损失)求得理想回热循环的最佳回热分配通式后，根据忽略一些次要因素，进一步简化，即可获得其它近似的最佳回热分配通式。
如“焓降分配法”，这种分配方法是将每一级加热器的焓升取作等于前一级至本级的蒸汽在汽轮机中的焓降;又如“平均分配法”，这种回热分配方法的原则是每一级加热器的焓升相等;其他还有“等焓降分配法”等。
可见给水回热总加热量在各级中的分配是在一定的给水温度和一定级数的条件下，使循环热效率最高为原则，由此对应的各级抽汽回热参数，即为最有利分配的参数。
4、提高系统循环热效率的措施：将给水加热到多少温度，才能使循环热效率达到最高值?以单级抽汽回热为例，回热时给水温度从汽轮机排汽压力下的饱和温度开始逐渐增加，热效率也逐渐增加，热效率达最大值时的给水温度称为最佳给水温度，再提高给水加热温度时，热效率反会减小，热经济性就降低。

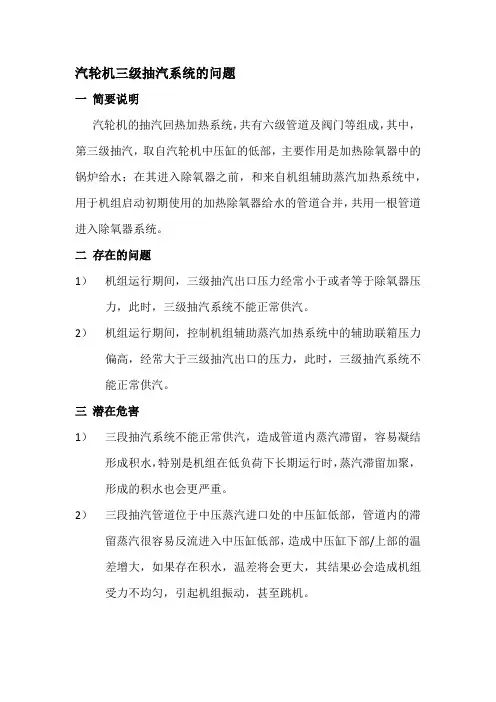

汽轮机三段抽汽系统的问题
汽轮机三级抽汽系统的问题一简要说明汽轮机的抽汽回热加热系统，共有六级管道及阀门等组成，其中，第三级抽汽，取自汽轮机中压缸的低部，主要作用是加热除氧器中的锅炉给水；在其进入除氧器之前，和来自机组辅助蒸汽加热系统中，用于机组启动初期使用的加热除氧器给水的管道合并，共用一根管道进入除氧器系统。
二存在的问题1）机组运行期间，三级抽汽出口压力经常小于或者等于除氧器压力，此时，三级抽汽系统不能正常供汽。
2）机组运行期间，控制机组辅助蒸汽加热系统中的辅助联箱压力偏高，经常大于三级抽汽出口的压力，此时，三级抽汽系统不能正常供汽。
三潜在危害1）三段抽汽系统不能正常供汽，造成管道内蒸汽滞留，容易凝结形成积水，特别是机组在低负荷下长期运行时，蒸汽滞留加聚，形成的积水也会更严重。
2）三段抽汽管道位于中压蒸汽进口处的中压缸低部，管道内的滞留蒸汽很容易反流进入中压缸低部，造成中压缸下部/上部的温差增大，如果存在积水，温差将会更大，其结果必会造成机组受力不均匀，引起机组振动，甚至跳机。
四采取的措施1）虽然三段抽汽系统有自动检测管道积水打开疏水阀组的功能，但是，按照运行实践经验，这些是有滞后的。
也就是说，不能等到其自动打开，最好是要提前采取措施，比如，机组低负荷下运行时间较长时，手动开启相应的疏水阀组减少积水现象。
2）严密监视三级抽汽压力，除氧器压力，以及辅助蒸汽联箱的压力，保证压差，确保三段抽汽系统正常供汽。
3）改变辅助蒸汽加热系统的供汽汽源，把目前使用的锅炉低温过热器出口蒸汽汽源，切换为再热蒸汽冷段蒸汽汽源，降低辅助联箱的供汽压力。
如不能满足汽轮机轴封供汽系统的压力温度时，退入辅助蒸汽加热除氧器系统运行。
4）机组低负荷（35%额定负荷以下）下长期运行时，要求锅炉增加热负荷，强化燃烧，提高锅炉出口蒸汽压力和温度等参数，尽量保证机组接近额定参数运行，保证三级抽汽压力正常。
刘大力2017年3月7日星期二。
发电厂汽轮机真空抽气系统结构及其原理
发电厂汽轮机真空抽气系统结构及其原理发电厂汽轮机真空抽气系统结构及其原理1、引言1.1 背景在发电厂汽轮机运行过程中，汽轮机排汽需要通过真空抽气系统来维持负压状态，以提高汽轮机的效率和性能。
1.2 目的本文旨在介绍发电厂汽轮机真空抽气系统的结构和工作原理，以便于了解其在汽轮机运行中的重要作用。
2、系统结构2.1 主要部件真空抽气系统由以下主要部件组成：2.1.1 真空泵2.1.2 抽气冷凝器2.1.3 真空容器2.1.4 动力装置2.1.5 控制系统2.2 系统流程真空抽气系统的工作流程如下：2.2.1 真空泵抽气2.2.2 气体冷凝2.2.3 真空容器储存2.2.4 控制系统调节3、系统原理3.1 真空泵原理真空泵通过机械或液体封闭工作原理，来抽取系统中的空气和蒸汽，形成负压状态，以满足汽轮机运行过程中排气要求。
3.2 抽气冷凝器原理抽气冷凝器通过将从真空泵中抽出的气体冷却凝结，以降低气体的压力和温度，进一步增强系统的负压效果。
3.3 真空容器原理真空容器作为储存空气和蒸汽的设备，能够维持系统的稳定性，并提供一定的缓冲能力，以满足汽轮机不同工况的需求。
3.4 控制系统原理控制系统通过监测和控制真空抽气系统的工作参数，如压力、温度和流量等，来保证系统的正常运行和稳定性。
附件：附件1：发电厂汽轮机真空抽气系统结构图附件2：真空抽气系统工作流程图法律名词及注释：1、汽轮机：也称为蒸汽轮机，是一种利用蒸汽压力产生机械能的设备。
2、发电厂：指发电设备和厂房等组成的生产电力的场所。
3、真空泵：一种用于抽取气体和蒸汽的设备，能够产生负压状态。
4、抽气冷凝器：用于将气体冷却凝结，降低气体的压力和温度的设备。
5、真空容器：一种储存空气和蒸汽的设备，用于维持系统的稳定性。
6、动力装置：提供真空抽气系统运行所需的动力来源，如电机等。
7、控制系统：用于监测和控制真空抽气系统的设备和程序，以保证系统的正常运行和稳定性。
汽机技术抽汽系统知识讲解
汽机技术抽汽系统知识讲解1.回热循环的意义回热循环：把汽轮机中部分作过功的蒸汽抽出，送入加热器中加热凝结水和给水，这种循环叫回热循环。
回热循环的意义是:一方面从汽轮机中间抽出一部分蒸汽加热给水提高给水温度减少给水在锅炉中的吸热量;另一方面抽出的蒸汽不在排汽装置中凝结放热，减少了冷源损失。
我厂七段非调整抽汽系统，高压级后#1高加，高压11级后（高排汽）#2高加、轴封供汽辅助蒸汽，中压级后#3高加，中压8级后（中排汽）除氧器，低压级后#5低加，低压级后#6低加，低压级后#7低加。
2、各工况时各级抽汽参数汽轮机THA性能验收工况时各级抽汽参数抽汽级数流量kg/h压力MPa（a）温度。
C第一级（至1号高力口）981046.03352.5第二级（至2号高加）1672324.421312.7第二级（至厂用汽）///第三级（至3号高力口）740301.986459.1第四级（至除氧器）931670.991362.4第四级（至厂用汽）1/1第五级（至5号低力口）955840.405256.1第五级（至厂用汽）///第六级（至6号低加）612180.122135.7第七级（至7号低力口）591170.04780.53、各工况定义：本工程工况定义采用正C60045-1标准。
以IEC60045-1标准定义铭牌功率时，汽轮机各工况定义如下：一、铭牌功率（额定、最大连续功率）工况（TMCR）汽轮发电机组能在下列规定条件下，在保证寿命期内任何时间都能安全连续运行，发电机输出额定功率660MW（当采用静态励磁和/或采用不与汽机同轴的电动主油泵时，扣除各项所消耗的功率），此工况称为额定出力工况，此工况下的进汽量称为额定进汽量，是机组额定、最大连续出力保证值的验收工况。
其条件如下：1）额定主蒸汽参数、再热蒸汽参数及所规定的汽水品质；2）汽轮机低压缸排汽背压为：13kPa（a）;（平均背压）3）补给水量为：1.5%;4）所规定的最终给水温度：约275.5o C;5）全部回热系统正常运行，但不带厂用辅助蒸汽；6）电动给水泵正常运行，满足额定给水参数；7）空冷系统满足设计负荷；8）在额定电压、额定频率、额定功率因数0.9（滞后）、额定氢压、发电机效率为99%o二、热耗率验收工况（THA）当机组功率（当采用静态励磁、和/或采用不与汽机同轴的电动主油泵时，扣除各项所消耗的功率）为铭牌功率660MW,除补水率为0%以外其它条件同（TMCR）时称为机组的热耗率验收（THA）工况，此工况为热耗率保证值的验收工况。
汽轮机TSI、DEH、ETS系统介绍
汽轮机TSI、DEH、ETS系统介绍汽轮机TSI、DEH、ETS系统介绍1： TSI系统介绍1.1 TSI系统概述TSI（Turbine Supervisory Instrumentation）系统，又称为汽轮机监控系统，是用于对汽轮机性能进行监测和控制的关键系统。
它通过对汽轮机的各项性能参数进行实时监测和分析，确保汽轮机的运行安全稳定，并及时发现并修复潜在的故障。
1.2 TSI系统功能- 实时监测汽轮机的振动、温度、压力等关键参数；- 分析并预测汽轮机的运行状态，并给出相应的报警和建议；- 调整汽轮机的控制参数，以优化汽轮机的性能；- 存储和记录汽轮机的历史运行数据，方便后续分析和评估。
1.3 TSI系统组成TSI系统由传感器、数据采集设备、监控软件和人机界面等多个组件组成。
其中传感器用于对汽轮机各项参数进行实时监测，数据采集设备用于将传感器采集到的数据传输给监控软件，监控软件用于分析和处理数据，并通过人机界面向操作人员提供有关汽轮机状态的信息。
2： DEH系统介绍2.1 DEH系统概述DEH（Digital Electro-Hydraulic）系统，即数字电液系统，是一种用于汽轮机控制的先进技术。
它通过传感器采集汽轮机的各项参数，并根据这些参数通过数字信号控制液压装置，从而实现对汽轮机的精确控制。
2.2 DEH系统功能- 实时监测汽轮机的转速、压力、温度等参数，并将其进行数字化处理；- 根据监测结果自动调节液压装置，控制汽轮机的转速、负荷和压力等；- 对汽轮机的运行状态进行模拟和优化，并给出相应的报警和建议；- 存储和记录汽轮机的控制参数和历史运行数据，方便后续分析和评估。
2.3 DEH系统组成DEH系统由传感器、控制器、液压装置和人机界面等多个组件组成。
其中传感器用于对汽轮机各项参数进行实时监测，控制器用于数字化处理监测数据并根据算法控制液压装置，液压装置用于实现对汽轮机的精确控制，人机界面用于向操作人员提供有关汽轮机控制的信息和操作界面。
汽轮机抽汽系统培训
由于7，8号低加抽汽管道在冷凝器的喉部，故不 设止回阀及电动截止阀。对于这些加热器，防止汽机 进水的功能则需要由凝结水隔离来实现。凝结水电动 隔离阀关闭时，加热器退出运行，传热管泄露源也就 被隔绝了。此时，抽汽向加热器的传热终止，同时还 应隔离上级加热器逐级自流来的疏水。
谢谢!
四、抽汽系统的主要设备
高压加热器、低压加热器、除氧器的形式分为 表面式和混合式，除氧器多采用混合式，其余 几种以表面式居多。 1、高、低压加热器 高、低压加热器原理相同，主要用于提高主凝 结水的温度，与混合式相比表面式换热器组成 的热力系统具有工作泵数量少、工作调节范围 大等优点，故此多选择卧式表面式加热器。卧 式高、低压加热器其结构图如图示：
除上述三种加热器外，汽轮机组回热抽汽系统还包括相应阀门、管道、疏水扩容器等设 备。
二、汽轮机抽汽系统的功能
在电厂正常运行期间，汽轮机抽汽系统从汽轮机各级后抽取部分做功的蒸汽供给凝结水系统 和主给水系统的回热加热器，加热凝结水和主给水。回热系统的性能对整个汽轮机组热循环 效率的提高起着重大的作用。
三、汽轮机抽汽系统的流程
2、除氧器 除氧器的作用是加热凝结水并除去溶解于
给水中的不凝结气体，以提高机组热效率并减 少设备的腐蚀，其结构形式一般选用混合式， 如图所示：
3、电动截止阀和止回阀
高加，除氧器以及5，6号低加的所有抽汽管道都装有气 动止回阀及电动截止阀。
抽汽止回阀的主要作用是在负荷突降时防止下游抽汽管 道内的蒸汽倒流引起汽机超速。
通常用于除氧器和高压加热器的抽汽由高压、中 压缸（或者它们的排汽）处引出，用于低压加热器的 抽汽由低压缸处引出。为了尽量降低汽轮机进水的可 能性，所有抽汽管道在疏水或蒸汽凝结水积聚的低点 及低位都设置了自动疏水系统。疏水通过管道流入冷 凝器。
汽轮机抽气回热系统
在实际应用中，给水温度并非加热到最佳给水温度，这是因为还必须要全盘考虑技术经济性，一方面，给水温度的提高，使排烟温度升高，锅炉效率降低，或需增大锅炉尾部受热面，使锅炉投资增加;另一方面，由于回热使得锅炉的蒸发量和汽轮机高压端的通流量都要增加，而汽轮机的低压端的通流量和蒸汽流量相应减少，因而不同程度地影响锅炉、汽轮机以及各相关辅助系统的投资、拆旧费和厂用电。通过技术经济比较确定的最佳给水温度，称为经济最佳给水温度。
在四级抽汽管道接除氧器的管道上还装设一只电动门和一只逆止门。除氧器还接有从辅助蒸汽系统来的起动加热用汽和低负荷切换用汽。
在抽汽系统的各级抽汽管道的电动隔离阀前后和逆止门后，以及管道的最低点，分别设置疏水点，以防在机组起动，停机和加热器发生故障时，在系统中有水的积聚。各疏水管道通过疏水集管接至本体疏水扩容器后导至凝汽器。
汽机抽汽回热系统
1、概述：回热抽气系统指与汽轮机回热抽汽有关的管道及设备，在蒸汽热力循环中，通常是从汽轮机数个中间级抽出一部分蒸汽，送到给水加热器中用于锅炉给水的加热(即抽汽回热系统)及各种厂用汽等。采用回热循环的主要目的是：提高工质在锅炉内吸热过程的平均温度，以提高级组的热经济性。
2、抽汽回热系统作用：抽汽回热系统是原则性热力系统最基本的组成部分，采用蒸汽加热锅炉给水的目的在于减少冷源损失，一定量的蒸汽作了部分功后不再至凝汽器中向空气放热，即避免了蒸汽的热量被空气带走，使蒸汽热量得到充分利用，热好率下降，同时由于利用了在汽轮机作过部分功的蒸汽加热给水，提高了给水温度，减少了锅炉受热面的传热温差，从而减少了给水加热工程中不可逆损失，在锅炉中的吸热量也相应减少。综合以上原因说明抽汽回热系提高了机组循环热效率。因此，抽汽回热系的正常投运对提高机组的热经济性具有决定性的影响。
汽轮机抽汽系统组成
汽轮机抽汽系统组成1、高压加热器为了减小端差，提高表面式加热器的热经济性，现代大型机组的高压加热器和少量低压加热器采用了联合式表面加热器。
此类加热器一般由以下三部分组成：1)过热蒸汽冷却段当抽汽过热度较高时，导致回热器的换热温差加大，不可逆换热损失也随之增大，为此在高压加热器和部分低压加热器装设了过热蒸汽冷却段，只利用抽汽蒸汽的过热度，蒸汽的过热度降低后，再引至凝结段，以减小总的不可逆换热损失。
在该冷却段中，不允许加热蒸汽被冷却到饱和温度，因为达到该温度时，管外壁会形成水膜，使该加热段蒸汽的过热度被水膜吸附而消失，没有被给水利用，因此在此段的蒸汽都保留有剩余的过热度。
在该段中，被加热水的出口温度接近或略低于抽汽蒸汽压力下的饱和温度。
1）凝结段加热蒸汽在此段中是凝结放热，其出口的凝结水温是加热蒸汽压力下的饱和温度，因此被加热水的出口温度，低于该饱和温度。
2）疏水冷却段设置该冷却段的作用是使凝结段来的疏水进一步冷却，使进入凝结段前的被加热水温得到提高，其结果一方面使本级抽汽量有所减少，另一方面，由于流入下一级的疏水温度降低，从而降低本级疏水对下级抽汽的排挤，提高了系统的热经济性。
实现疏水冷却的基本条件是被冷却水必须浸泡在换热面中，是一种水－水热交换器，该加热段出口的疏水温度，低于加热蒸汽压力下的饱和温度。
一个加热器中含有上面三部分中的两段或全部。
一般认为蒸汽的过热度超过50℃～70℃时，采用过热蒸汽冷却段比较有利，因此低压加热器采用过热蒸汽冷却段的很少。
只采用了凝结段和疏水冷却段的加热器，其端差较大。
我公司选用东方锅炉厂提供的JG－2500－1、JG－2500－2和JG －1700－3型高压加热器。
为卧式、表面凝结、U型换热器，采用三台高压加热器大旁路配置。
高压加热器的基本结构如图3－2所示意。
由钢管组成的U型管束放在圆筒形加热器壳体内，并以专门的骨架固定。
管子胀接在管板上。
被加热的水经连接管进入水室一侧，经U形管束之后，从水室另一侧的管口流出。
回热抽汽系统
回热抽汽系统一、概述及设备规范1、概述抽汽回热系统是原则性热力系统最基本的组成部分，采用抽汽加热锅炉给水的目的在于减少冷源损失，一定抽汽量的蒸汽作了部分功后不再至凝汽器中向冷却水放热，既避免了蒸汽的热量被循环冷却水带走，使蒸汽热量得到充分利用，热耗率下降。
同时由于利用了在汽轮机作过部分功的蒸汽来加热给水，提高了给水温度，减少了锅炉受热面的传热温差，从而减少了给水加热过程的不可逆损失，在锅炉中的吸热量也相应减少。
因此抽汽回热系统的正常投运对提高机组的热经济性具有决定性的影响。
本机组汽轮机共设八段非调整抽汽。
第一段抽汽引自高压缸，供1号高加；第二段抽汽引自高压缸排汽，供给2号高加、引风机汽轮机及辅汽系统的备用汽源；第三段抽汽引自中压缸，供给3号高加；第四段抽汽引自中压缸排汽，供给除氧器、给水泵汽轮机、引风机汽轮机、辅汽系统、工业抽汽；第五至第八段抽汽均引自低压缸A和低压缸B，第五段抽汽供给5号低加；第六段抽汽供6号低加；第七段抽汽引自低压缸A的抽汽供给7A号低加，引自低压缸B的抽汽供给7B号低加；第八段抽汽引自低压缸A的抽汽供给供给8A号，引自低压缸B的抽汽供给8B号低加。
#1、#2、#3高加水侧采用大旁路系统， #7A、#7B及#8A、#8B加热器公用一个水侧旁路。
除氧器为无头内置卧式除氧器。
各加热器汽、水侧均设有长期停机期间充氮保养装置。
除第七、八段抽汽外，各抽汽管道均装设有气动逆止阀和电动截止阀，抽汽逆止阀尽可能靠近汽轮机的抽汽口安装，以便当汽轮机跳闸时，可以降低抽汽系统能量的贮存，为防汽机超速保护。
同时抽汽逆止阀亦作为防止汽轮机进水的二级保护。
具有快关功能的电动隔离阀的安装位置靠近加热器，作为防止汽轮机进水的一级保护，另一个作用是在加热器切除时，切断加热器的汽源。
由于四抽连接到辅汽联箱、除氧器和给水泵汽轮机等，用户多且管道容积大，管道上设置两道逆止阀。
四段抽汽各用汽点的管道上亦设置了一个气动逆止阀和电动截止阀。
汽轮机抽气回热循环的原理
汽轮机抽气回热循环的原理汽轮机抽气回热循环是一种常用于发电厂和工业领域的能量回收系统。
它通过在汽轮机的排气中抽取一部分高温高压蒸汽，经过回热器与主蒸汽循环进行热交换后，再次进入汽轮机以产生额外的功率输出。
汽轮机抽气回热循环的原理如下：1. 汽轮机工作原理：汽轮机通过高压蒸汽的喷射作用驱动转子旋转，以此产生机械能。
蒸汽从锅炉中产生，然后经过高压和低压缸的连续膨胀和冷凝循环来工作。
2. 抽气装置：在汽轮机排气系统中，设置了一个抽气装置来抽取部分高温高压蒸汽。
这个装置通常位于高压缸和低压缸之间，可以将一部分高温高压蒸汽抽出。
3. 回热器：抽出的高温高压蒸汽进入回热器，与主蒸汽循环中的低压蒸汽进行热交换。
在回热器内，高温高压蒸汽的热量被传递给低压蒸汽，使其温度和压力升高。
4. 再次进入汽轮机：通过回热器进行热交换后，高温高压蒸汽再次被引导进入汽轮机，进入低压缸和高压缸进行膨胀工作。
通过进一步释放热量和能量，这部分蒸汽可以产生额外的功率输出。
汽轮机抽气回热循环的优势：1. 提高效率：通过在汽轮机排气中回收热能，抽气回热循环可以提高汽轮机的热效率，使能源利用更加高效。
2. 减少能源浪费：回收排气中的高温高压蒸汽，使其再次进入汽轮机以产生额外的功率，可以减少能源的浪费。
3. 实现能源综合利用：通过将回收的热能用于其他工业过程或提供给供热系统，汽轮机抽气回热循环可以实现能源的综合利用，提高能源利用效率。
4. 减少环境污染：汽轮机抽气回热循环可以降低烟气中的二氧化碳和其他有害物质的排放，对环境有一定的净化作用。
5. 成本效益：通过提高汽轮机的热效率和能源利用效率，汽轮机抽气回热循环可以降低能源消耗和成本，提高经济效益。
总结起来，汽轮机抽气回热循环通过在汽轮机排气中回收高温高压蒸汽，经过回热器与主蒸汽循环进行热交换，再次进入汽轮机以产生额外的功率输出。
它能够提高汽轮机的热效率、减少能源浪费、实现能源综合利用、降低环境污染并提高成本效益，对于节约能源、改善能源结构和保护环境具有重要意义。
汽轮机系统介绍范文
汽轮机系统介绍范文
汽轮机系统的工作原理是将燃料在燃烧室中燃烧产生高温高压燃气，燃气经过燃气轮机进行膨胀从而驱动轴上的转子旋转。
随后，膨胀后的燃气排出，通过余热回收锅炉产生高温高压蒸汽，蒸汽进入蒸汽轮机使其转动。
在热能转化过程中，燃气轮机和蒸汽轮机共同推动发电机发电，完成能量转换。
首先，汽轮机系统具有高效率和灵活性。
它的能量转化效率高，热力循环运行，能够充分利用燃气和燃油的热能。
同时，汽轮机系统还具有灵活性，可以适应各种不同负载需求，通过调整燃烧室燃烧量和转速等参数来控制输出功率。
其次，汽轮机系统具有可靠性和稳定性。
由于汽轮机系统采用了模块化设计，各个组件可以独立工作，使系统更加可靠。
此外，汽轮机系统还有多个备份装置，如冷却系统、润滑系统和控制系统，可以提供额外的安全保障。
再次，汽轮机系统对环境污染较小。
由于燃烧过程发生在封闭的燃烧室内，燃烧产生的废气经过严格处理后排放，污染物排放量较少。
此外，汽轮机系统还可以利用废热产生蒸汽用于供热或其他工艺用途，提高能源利用效率。
最后，汽轮机系统具有较长的使用寿命和可维护性。
由于汽轮机系统是高负荷运行的设备，所以各个组件都经过了严格的设计和制造，具有较长的使用寿命。
此外，汽轮机系统的维护保养也相对简单，只需要定期清洗和更换燃料和润滑油等。
总之，汽轮机系统是一种高效可靠的能量转换设备，具有高效率、灵活性、环保以及长寿命等优势。
它在发电、船舶、化工等行业广泛应用，为各行各业提供了可靠的能源支持。
随着科技的不断进步和人们对能源的需求不断增加，汽轮机系统将会得到更广泛的应用和发展。
