综采工作面技术参数2010

MYT-125/400型液压锚杆钻机主要性能和参数：

主机：

额定压力12.5MPa

额定转矩125N.m

额定转速400 r/min

额定流量46L/min

推进力（一级、二级）17/7KN

空载推进速度＞9000mm/min

返回速度＞4500mm/min

推进行程1300±20

钻机最大高度2500±20

钻机最小高度1200±20

冲洗水压力0.6-1MPa

钻孔直径φ27-φ42mm

噪声＜92db(A)声压级

＜108db(A) 声功率级机重50±2.5 KG

泵站：

额定压力13.5MPa

额定流量46L/min

油箱有效容量110L

外形尺寸1200*450*850mm 机重243±5 KG

电机：电机型号YBK2-160M-4

电机额定功率11KW

电机额定电压330/660或660/1140V 电机额定电流22.6/13.1A

GQ-30型钢绞线切断器

切断力30T

剪切压力20MPa

油泵排油量45ml/次

供油回路双回路

MM-30行锚索锚固力检测仪

张拉千斤顶额定张拉力270KN

张拉行程60mm 100mm

穿孔直径＞φ15.5mm

手动泵手压力20KG

排量45ml/次

MSY-160型锚索张拉机具

张拉千斤顶额定张拉力160KN

张拉行程150mm

穿孔直径＞φ15.24mm

手动泵手压力20KG

排量45ml/次

额定压力60MPa

质量5KG

TM-50型锚索退锚机

张拉千斤顶额定张拉力50t

张拉行程60mm

穿孔直径＞φ15.24mm TM型手动泵手压力20KG

排量45ml/次

DTM型电动泵功率0.75kw

排量0.8L/min

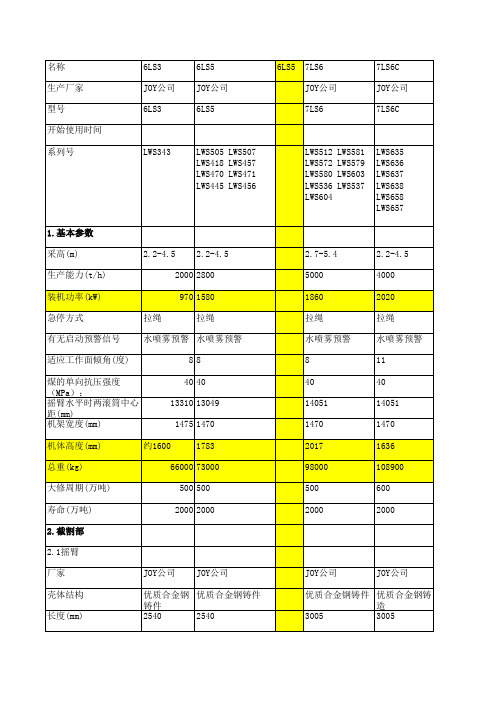

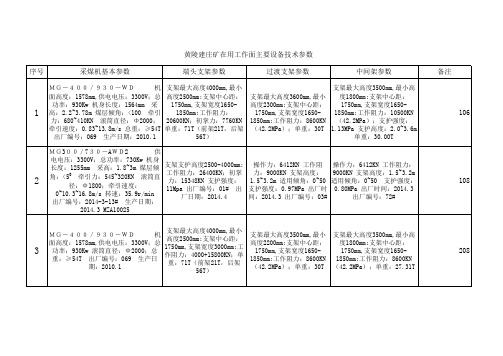

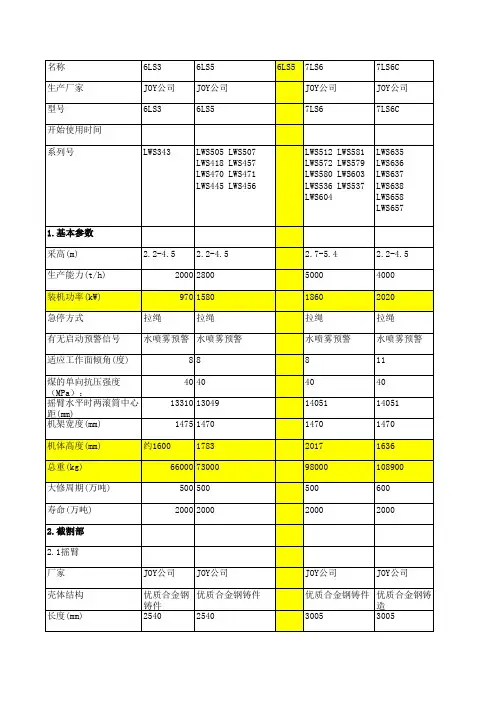

MG160/375-W型采煤机

适应煤层 1.4m-3.0m

煤层倾角≤35°

煤质硬度中硬或中硬以下机身厚度530mm

机面高度1140mm

配套滚筒直径与应卧底量、最大采高和最佳采高范围：

摇臂摆动中心距5850mm

行走轮中心距4230mm

过煤高度455mm

截深630800mm 摇臂结构形式整体、弯摇臂

摇臂长度1798mm

摇臂摆角64°

截割功率2×160KW

截割速度加粗及带下划线的速度为标准配置截割转速下的线速度

牵引形式：齿轮销排式液压牵引

牵引功率55KW

牵引速度0-6m/min

牵引力350 KN

主油泵ZB125

油马达A2F125W6.1A2

齿轮泵CBK1020/8B3F

液压系统工作压力13.5MPa

调高系统工作压力18MPa

截割电机

电机型号YBCS-160

额定功率160KW

额定电压1140V

额定电流104A

额定转速1475r.pm

外型尺寸693×550×φ615

牵引电机

电机型号YBQYS3-55

额定功率55 KW

额定电压1140V

额定电流35A

额定转速1465r.p.m

外型尺寸825×470×470

冷却和喷雾

冷却截割电机牵引电机泵箱摇臂水冷

喷雾方式内外喷雾

供水压力 1.5/3.0MPa

供水流量250 L/min

配套工程面刮扳机输送机

型号SGZ630/220

整机重量30T

MG2×65/315-W型滚筒采煤机

采高 1.1-2.0m

机面高度 855mm

倾角≤30°

最小卧底量165（¢1100滚筒）

牵引速度0-5m/min

牵引力26T

操纵方式中间手动牵引和调高，

两端液控调高

牵引方式液压传动，摆线轮销轨式无链牵引电气控制方式芯线控制

保护方式液压超载保护，电机过热、过流保护、瓦斯断电保护滚筒直径¢1.1m ¢1.25m ¢1.4m

截深0.6m

滚筒转速57.49r/min或61.35r/min

装机功率315KW

(其中两台摇臂切割电机2×65KW,一台牵引电机55KW，共

计260+55=315KW;电机均由抚顺电机厂生产)

电机型号截割电机YBCS-65；

牵引电YBRB2-55(A)(注：换电机时应注意选用在有效期内的安

标配套件)

电压1140V

主泵型号ZB107(P)(斜轴式轴向柱塞泵)

马达型号A2FE107W70S11(内脏式定量马达)

辅助及调高泵型号CBK1020/10-318R(双联齿轮泵)

托缆方式强力直托

机重16.73T

主电缆型号MCP3×70+1×16+3×6

供水管型号KJR19

配套开关型号QJZ-300/1140

配套运输机SGB-630/220

SGZ630/220刮板输送机

主要技术特征：

1.设计长度150M

2.输送量450t/h
