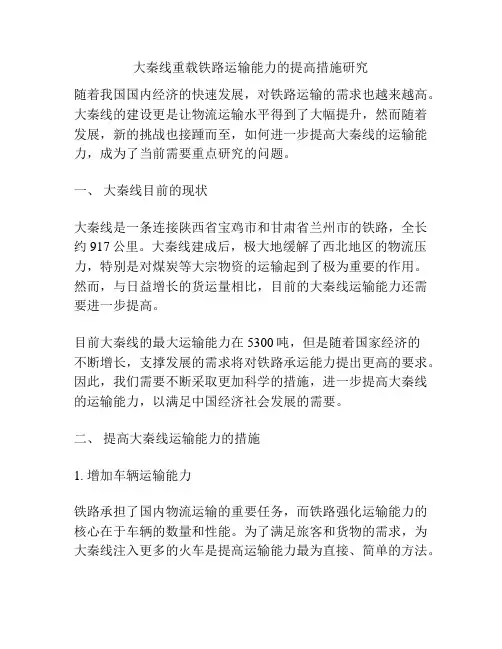

大秦线重载铁路运输能力的提高措施研究随着我国国内经济的快速发展，对铁路运输的需求也越来越高。
大秦线的建设更是让物流运输水平得到了大幅提升，然而随着发展，新的挑战也接踵而至，如何进一步提高大秦线的运输能力，成为了当前需要重点研究的问题。
一、大秦线目前的现状大秦线是一条连接陕西省宝鸡市和甘肃省兰州市的铁路，全长约917公里。
大秦线建成后，极大地缓解了西北地区的物流压力，特别是对煤炭等大宗物资的运输起到了极为重要的作用。
然而，与日益增长的货运量相比，目前的大秦线运输能力还需要进一步提高。
目前大秦线的最大运输能力在5300吨，但是随着国家经济的不断增长，支撑发展的需求将对铁路承运能力提出更高的要求。
因此，我们需要不断采取更加科学的措施，进一步提高大秦线的运输能力，以满足中国经济社会发展的需要。
二、提高大秦线运输能力的措施1. 增加车辆运输能力铁路承担了国内物流运输的重要任务，而铁路强化运输能力的核心在于车辆的数量和性能。
为了满足旅客和货物的需求，为大秦线注入更多的火车是提高运输能力最为直接、简单的方法。
通常情况下，车辆承载量越大，单个车辆的存储和移动越简单，数量也可以更少。
那么，合理安排大秦线的列车运行时间，增加列车散装化运输的比例，不断增加列车车厢的数量，是提高大秦线运输能力的重要措施之一。
2. 引入物联网技术，实现智能化物流运输通过在列车和站点的各个节点加入物联网设备，实时监测物流运输的资源和运输状态，并分析物流大数据，可以实现智能化物流运输。
这种技术的实际应用可以提高运输的效率和效果，并通过预测需要资源量和可预见的故障预警，促进物流行业的可追溯和可追踪。
例如，通过在列车上安装GPS导航和智能传感设备，可以实现不间断的位置跟踪和负载检测。
这样的实时监测可以更精确地判断货物到站时间，并为这些货物准备特定的存储空间和建立更有效的分拨系统。
3. 采用新的技术手段，改善列车的行车能力为了提高运输能力，另一个重要的措施是改进列车的行驶能力。
重载铁路（一）大秦铁路
重载铁路（一）大秦铁路大秦铁路自山西省大同市至河北省秦皇岛市，纵贯山西、河北、北京、天津，全长653千米，是中国西煤东运的主要通道之一。
大秦铁路是中国新建的第一条双线电气化重载运煤专线，1992年底全线通车，2002年运量达到一亿吨设计能力。
为最大限度发挥大秦铁路作用，有效缓解煤炭运输紧张状况，自2004年起，铁道部对大秦铁路实施持续扩能技术改造，大量开行一万吨和两万吨重载组合列车，全线运量逐年大幅度提高，2008年运量突破3.4亿吨，成为世界上年运量最大的铁路线。
2010年12月26日，大秦铁路提前完成年运量4亿吨的目标，为原设计能力的4倍。
线路介绍大秦铁路是中国第一条双线电气化开行重载单元列车的运煤专线，主要承担晋北、内蒙西部和陕北的煤炭外运任务。
1992年开通运营，1995年完成1亿吨配套，十几年来，运量逐年增长，2002年实际运量达1.034亿吨，已超过设计1亿吨的运输能力。
技术研发大秦公司通过近几年对运输设备不断的更新改造，大秦运煤专线已达到国际领先水平，尤其采用最先进的技术和设备后，极大提高了运输能力，使煤炭运输达到年运量2.5亿吨，远期目标达到4亿吨。
各专业新技术、新设备简介如下：工务大秦线是全国唯一的一条运煤重载干线，线路钢轨采用重型75kg/mPD3钢轨，重车线已全部铺设为75kg/m无缝线路，共计645公里，与之相匹配的75kg/m固定心砼枕道岔共计170组。
为了消除重载车轮对辙岔有害空间的冲击，减少伤损辙岔的频繁更换，重车线全部改铺为75kg/mSC381可动心砼枕道岔。
现已更换35组，2006年计划更换105组。
电务大秦线GSM-R系统采用了最成熟的GSM系统，与光纤数字传输系统、信息化系统、交换系统、基站系统、列车调度系统、电源系统、终端等组成了具有铁路特色的GSM-R铁路移动交换网。
大秦线传输系统与用户接入系统，用来承载信号系统CTC和集中监测系统、GSM-R 系统、牵引供电和电力远动系统、铁路信息化系统和车辆系统相关业务，为其提供传输通道。
大秦重载铁路扩能总体设计中的关键技术问题
亚哈默 利斯 铁 矿 铁 路 重 载 列 车 一 般 编 组 为 ２ ６辆 货 ２ 车 ， 引质 量 为２ ０ ； 牵 ８０ ０ｔ 巴西 维 多利 亚 ・ 纳 斯 铁 路 米
标准编 组列 车为 ３ ０辆编 组 ， ２ 列车牵 引质量 ３ ０ 。 １ ０ｔ ０
１ ２ 大 秦 重 载 铁 路 ．
织 、 线 能 力协 调 、 辆 配 套 系统 、 气化 系统 、 信 信 号 系统 、 点 机 电 通
大秦 线扩 能工 程 是一 项 大 型 的综 合 性 、 统性 工 系
程， 技术 复杂 、 涉 面广 。针 对 大 秦线 在 运 量 构成 、 牵 装
综合维修模式等方面 ， 并提 出 了相 应 的 技 术 要 求 和 建议 。 关 键 词 ： 秦铁 路 ；扩 能 ； － 设 计 大 ４体
设 计 荷 载 图 式 标 准 专 题 研 究 报 告 ［ ． 汉 ： 铁 第 四 勘 察 设 计 Ｒ］ 武 中
８ 结 语
院集 团公 司 ，０ ６ ２０ ．
广 珠城 际快 速轨 道 交 通 桥 梁 设 计 研 究 是 对 时 速 ３ ０ｋ ／ 以下 城 际铁 路 桥梁 设 计 的补 充 ， 很 多新 的 ５ ｍ ｈ 有 技术思 想通 过实 践检 验 后 ， 成 为制 定 城 际 铁路 桥 梁 将
３ ０４ ） ０ １２
程为 大秦线 成功 开行 ２万 ｔ 载 组 合 列 车 ， 现 ２ ０ 重 实 ０５ 年年运 量 ２亿 ｔ 目标 ， 提供 了技 术保 证 ； 之后 相继 实 施 了 ２亿 ｔ 能后 续 工 程 、 除部 分 中间 站 （ 扩 拆 ９座 ） 程 工 等， 大秦铁 路 ２ ０ ０ ７年年 运量 突破 了 ３亿 ｔ ０ ８年 将 。２ ０ 进行 ４亿 ｔ 能改 造 ， 扩 以确 保 ２ ０ ０ ９年 实现 ４亿 ｔ 的运
大秦铁路重载

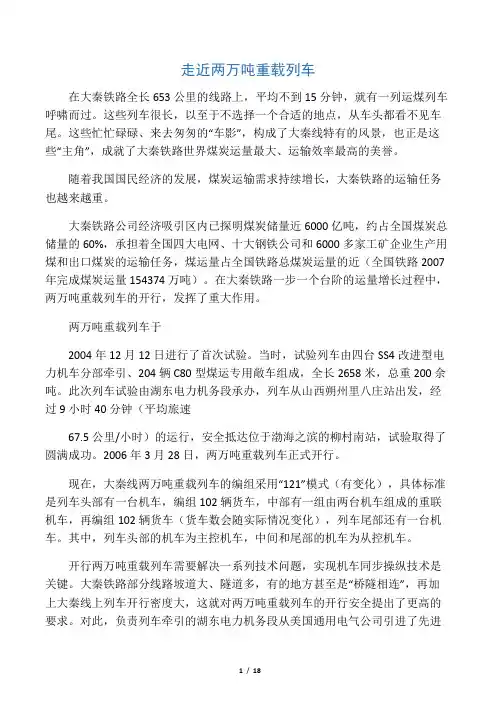

走近两万吨重载列车在大秦铁路全长653公里的线路上，平均不到15分钟，就有一列运煤列车呼啸而过。
这些列车很长，以至于不选择一个合适的地点，从车头都看不见车尾。
这些忙忙碌碌、来去匆匆的“车影”，构成了大秦线特有的风景，也正是这些“主角”，成就了大秦铁路世界煤炭运量最大、运输效率最高的美誉。
随着我国国民经济的发展，煤炭运输需求持续增长，大秦铁路的运输任务也越来越重。
大秦铁路公司经济吸引区内已探明煤炭储量近6000亿吨，约占全国煤炭总储量的60%，承担着全国四大电网、十大钢铁公司和6000多家工矿企业生产用煤和出口煤炭的运输任务，煤运量占全国铁路总煤炭运量的近（全国铁路2007年完成煤炭运量154374万吨）。
在大秦铁路一步一个台阶的运量增长过程中，两万吨重载列车的开行，发挥了重大作用。
两万吨重载列车于2004年12月12日进行了首次试验。
当时，试验列车由四台SS4改进型电力机车分部牵引、204辆C80型煤运专用敞车组成，全长2658米，总重200余吨。
此次列车试验由湖东电力机务段承办，列车从山西朔州里八庄站出发，经过9小时40分钟（平均旅速67.5公里/小时）的运行，安全抵达位于渤海之滨的柳村南站，试验取得了圆满成功。
2006年3月28日，两万吨重载列车正式开行。
现在，大秦线两万吨重载列车的编组采用“121”模式（有变化），具体标准是列车头部有一台机车，编组102辆货车，中部有一组由两台机车组成的重联机车，再编组102辆货车（货车数会随实际情况变化），列车尾部还有一台机车。
其中，列车头部的机车为主控机车，中间和尾部的机车为从控机车。
开行两万吨重载列车需要解决一系列技术问题，实现机车同步操纵技术是关键。
大秦铁路部分线路坡道大、隧道多，有的地方甚至是“桥隧相连”，再加上大秦线上列车开行密度大，这就对两万吨重载列车的开行安全提出了更高的要求。
对此，负责列车牵引的湖东电力机务段从美国通用电气公司引进了先进的LOCOTROL系统（机车无线同步操纵系统），即列车分布式动力控制系统。
大秦线正式开行2万t重载列车
