电气化铁路接触网预应力混凝土支柱部分横腹杆式支柱

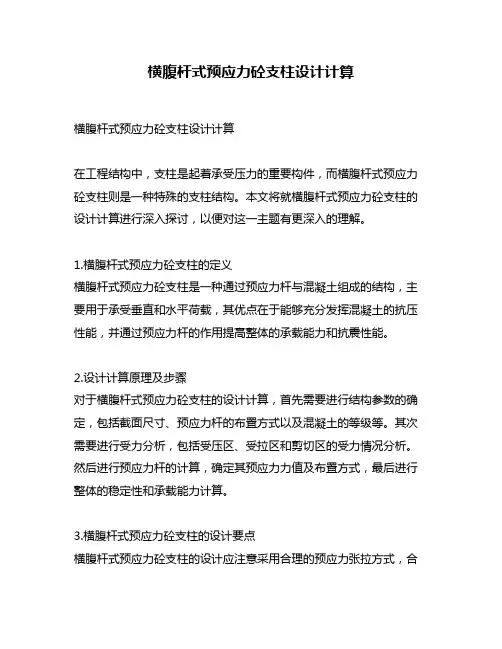

横腹杆式预应力砼支柱设计计算
横腹杆式预应力砼支柱设计计算横腹杆式预应力砼支柱设计计算在工程结构中，支柱是起着承受压力的重要构件，而横腹杆式预应力砼支柱则是一种特殊的支柱结构。
本文将就横腹杆式预应力砼支柱的设计计算进行深入探讨，以便对这一主题有更深入的理解。
1.横腹杆式预应力砼支柱的定义横腹杆式预应力砼支柱是一种通过预应力杆与混凝土组成的结构，主要用于承受垂直和水平荷载，其优点在于能够充分发挥混凝土的抗压性能，并通过预应力杆的作用提高整体的承载能力和抗震性能。
2.设计计算原理及步骤对于横腹杆式预应力砼支柱的设计计算，首先需要进行结构参数的确定，包括截面尺寸、预应力杆的布置方式以及混凝土的等级等。
其次需要进行受力分析，包括受压区、受拉区和剪切区的受力情况分析。
然后进行预应力杆的计算，确定其预应力力值及布置方式，最后进行整体的稳定性和承载能力计算。
3.横腹杆式预应力砼支柱的设计要点横腹杆式预应力砼支柱的设计应注意采用合理的预应力张拉方式，合理确定预应力杆的布置方式和张拉力值，以及合理选择混凝土的等级和配筋方式。
还需注意结构的整体稳定性和抗震性能。
4.个人观点和理解对于横腹杆式预应力砼支柱的设计计算，我认为需要充分考虑结构的整体性，合理确定结构参数和预应力的作用方式，以保证结构的安全可靠性。
另外，也需要对不同荷载情况下的结构受力情况进行综合考虑，以提高结构的适用性和经济性。
5.总结与展望通过本文的探讨，我们更深入地了解了横腹杆式预应力砼支柱的设计计算原理和要点，理解了预应力杆在结构中的作用方式，并对结构的整体稳定性和抗震性能有了更全面的认识。
未来，我们还可以进一步深入研究新型结构的设计计算方法，提高结构的安全性和经济性。
通过本文的撰写，我对横腹杆式预应力砼支柱的设计计算有了更深入的理解，希望本文的内容对您有所帮助。
6. 结构参数的确定横腹杆式预应力砼支柱的设计计算首先需要确定结构的参数，包括截面尺寸、预应力杆的布置方式和混凝土的等级等。
3-3-接触网关键设备材料技术要求
一次弯曲，然后再回到最初始状态，这为第二次弯曲；再按相反方向弯曲成 90°，这为第三 次弯曲，然后再回到最初始状态，这为第四次弯曲。这样至少做 8 次而未发现断裂迹象。 2.软化：试件加热到 300℃±5℃保温 2 小时后自然冷却。 3.振动试验的试样长 6m，振幅 35mm，频率 3Hz～5Hz，并施加额定张力。试验后试样应无 断裂。 4.轴向疲劳试验：经受振动试验后长度为 6m 的试样，在表一规定的额度张力条件下，经受 张力幅为 30%额度工作张力、频率 1Hz～3Hz、5×105 次的轴向疲劳试验（波形为正弦波）后， 从中截取三个标准试样，测其拉断力（未软化） ，其任一值应不小于规定值的 95%。 5.载流量的测试条件为：环境温度 40℃，风速 0.5m/s，日照强度 1000W/m2。
5.5 铜合金接触线化学主要成分（ %） ：
铜合金类别 铜银合金 ω（Cu） 99.99 ω（Sn） -其他杂质总和≤ 0.03
5.6 铜合金接触线在制造长度内不允许有焊接接头。 6.铜镁合金承力索 6.1 主要技术性能和规格 6.1.1 导线类型及张力
线 别 导 线 线 型 额定张力 15（20）kN 15kN 15kN 15kN JTM-150 铜镁合金硬绞线 承力索 JTM-120 铜镁合金硬绞线 JTM-95 铜镁合金硬绞线 JTMH -70 铜镁合金硬绞线

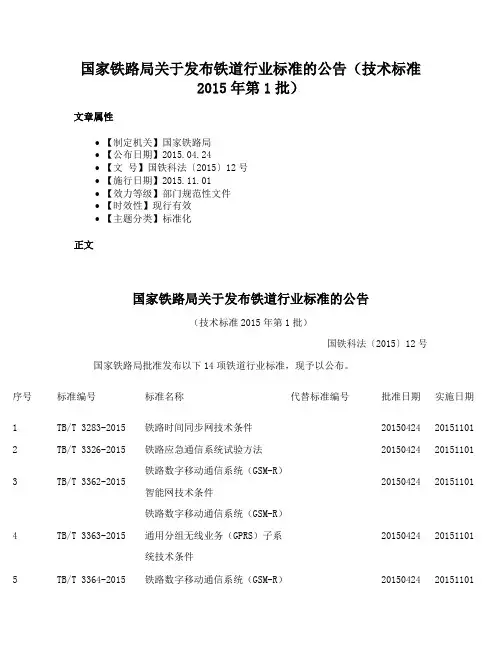

国家铁路局关于发布铁道行业标准的公告（技术标准2015年第1批）
国家铁路局关于发布铁道行业标准的公告（技术标准2015年第1批）文章属性•【制定机关】国家铁路局•【公布日期】2015.04.24•【文号】国铁科法〔2015〕12号•【施行日期】2015.11.01•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】标准化正文国家铁路局关于发布铁道行业标准的公告（技术标准2015年第1批）国铁科法〔2015〕12号国家铁路局批准发布以下14项铁道行业标准，现予以公布。
序号标准编号标准名称代替标准编号批准日期实施日期1 TB/T 3283-2015 铁路时间同步网技术条件20150424 201511012 TB/T 3326-2015 铁路应急通信系统试验方法20150424 201511013 TB/T 3362-2015铁路数字移动通信系统（GSM-R）智能网技术条件20150424 201511014 TB/T 3363-2015 铁路数字移动通信系统（GSM-R）通用分组无线业务（GPRS）子系统技术条件20150424 201511015 TB/T 3364-2015 铁路数字移动通信系统（GSM-R）20150424 20151101模拟光纤直放站铁路数字移动通信系统（GSM-R）6 TB/T 3365.1-201520150424 20151101SIM卡第1部分：技术条件铁路数字移动通信系统（GSM-R）20150424 20151101 7 TB/T 3365.2-2015SIM卡第2部分：试验方法8 TB/T 3201-2015 铁路通信漏泄同轴电缆TB/T 3201-2008 20150424 201511019 TB/T 2927-2015 高分子材料钢轨绝缘件TB/T 2927-1998 20150424 2015110110 TB/T 3327-2015 铁路信号用断相保护器20150424 20151101电气化铁路接触网用绝缘子选用TB/T 2007-1997 20150424 20151101 11 TB/T 2007-2015导则电气化铁路接触网预应力混凝土12 TB/T 2286.1-2015TB/T 2286.1-2008 20150424 20151101支柱第1部分：横腹杆式支柱电气化铁路接触网预应力混凝土13 TB/T 2286.2-2015TB/T 2286.2-2008 20150424 20151101支柱第2部分：环形支柱便携式牵引变电所电能质量检测14 TB/T 3328-201520150424 20151101装置国家铁路局2015年4月24日。
横腹杆式预应力砼支柱关键工序作业指导书
工序名称：砼搅拌1、技术要求搅拌砼用各种材料应符合GB175；GB/T14684、GB/T14685；GB8076及JGJ63标准要求。
各种计量秤应示值准确，性能良好，且在检定周期内使用。
原材料称量误差：粗、细骨料不大于3%；其余不大于2%。
严格按配合比称料，不得随意更改，用水量可以少许调整。
砼干稀程度用增实因数控制，其增实因数控制在~之间。
也可以用坍落度来控制，其数值在5~10mm之内。
砼强度等级为C60。
2、操作方法接通电源，使计算机等仪器、设备处于工作状态。
检验各种仪器、设备示值情况，是否准确可靠。
启动砼搅拌机进行空运转，检测各部零件是否为好用。
同时砼输送小车应在接料位置上。
根据生产支柱品种、型号、数量从计算机输出砼配料方案，并进行确定。
应根据支柱生产进度决定投料：投料时，先下砂子、水泥和80%的水，搅拌60s，再下碎石搅拌10s，后下减水剂及余下的水，各种材料投完后，净搅拌时间不少于90s。
用肉眼观察砼拌合物的干稀程度，可作出必要的调整，认为无误方可放料。
放料前必须检查砼输送车位置，以免将砼拌合物下到地下。
下料时用压缩空气打开搅拌机下料口进行下料，用小铲清整下料斗，以免硬化影响使用。
每班结束搅拌时，必须对搅拌机、运输车及下料斗进行清洗。
工序名称：钢丝预应力1、标准要求所用预应主筋应符合GB/T5223《预应力砼用钢丝》。
在编组及张拉时应保证预应力钢丝受力均匀。
主筋下料长度误差不大于，镦头直径应在Ф~Ф之间，镦头高度为~。
各种型号支柱下料长度、根数、张拉值测力用力压表量程0~40MPa；精度等级，张拉用千斤机采用YL600型，活塞有效面积为，如用其它型号千斤顶张拉时，表压力另定。
各种计量仪器均按规定进行检定。
千斤顶、油泵及管路不得漏油，千斤顶摩擦系数不大于，如发现压力表抬钟运转不灵活或不回零位，应及时更换新表。
2、操作方法开始张拉时支柱模型应处于合模状态，全部螺帽紧固完毕，确认规格型号、钢丝根数、设定张拉限值。
接触网支柱
1.中间柱 在中间柱上，只安装一个腕臂，悬吊一支接触悬挂，并把
承力索和接触线定位在所要求的位置上，这种支持装置称为中 间柱支持装置。
中间柱支持装置是用量最大的支持结构形式。在线路的直
线区段，支柱一般立于线路的同一侧，但是接触线需要按之字 形布置，其拉出值一般在支柱点处要变换方向，所以定位为一 正一反。
（2）钢柱
➢矩形格构钢柱
矩
➢等径圆钢柱
形
格
➢H型钢柱
构
钢
柱
圆钢支柱
Ｈ形钢柱
H型钢柱
我国一般用角钢 优点： 重量轻、容量大 耐碰撞，运输及安装方便 缺点： 用钢量大，造价高 耐腐蚀性能差，需定期进行除锈、涂漆防腐，且维 修不便
G 50 9 .5
钢支柱型号
G——格构式钢柱 50——垂直线路方向的支柱容量（kN·m） 9.5——钢柱的高度（m）
G 250 48 15
250——垂直线路方向的支柱容量（kN·m） 48——顺线路方向的支柱容量（kN·m） 15——支柱高度（m）
课堂作业
说出下面几个支柱型号的含义
H 78 8.7 3
H 170250 123.5
G 70
G150400
10
13
2.支柱按用途分类
中间柱 锚柱 中心柱 中心柱 定位柱 软横跨柱 硬横梁柱
3.转换柱 位于锚段关节处两锚柱之间，它悬吊两支接触悬挂，其中
一支为工作支，另一支为非工作支。工作支的接触线与受电弓 接触，非工作支的接触线抬高，不与受电弓接触，通过转换柱 拉向锚柱下锚。
4.中心柱 在四跨锚段关节的两转换柱之间的支柱称为中心柱，同时
承受两工作支接触悬挂的重力和水平力，并使两工作支在此定 位处呈水平（等高）状，且线间的距离符合要求，两支接触悬 挂在中心柱两侧均经转换支柱向锚支柱下锚。
接触网的组成.
正定位、反定位、双定位、软 定位、简单定位等。
腕臂有多种形式。按腕臂结构可分为有带拉杆的水 平腕臂、 带斜撑的平腕臂、带拉杆（或压管）的斜腕 臂等。如下图
（三）定位装置
• 定位器的作用是固定接触线 的位置，使接触线在受电弓 滑板运行轨迹范围内，保证 接触线与受电弓不脱离，并 将接触线的水平负荷传给支 柱。
• 定位装置包括定位管、定位 器、支持器、定位线夹及连 接零件。
接触网的组成
接触网是电气化轨道交通所特有的、沿路轨架设的、为 电力机车或电动车组提供电能的特殊供电线路，是电气化 轨道交通牵引供电系统的重要组成部分。
• 我国的电气化铁路 干线上的接触网，是 采用架空形式悬挂的 供电装置是由：
（一）支柱与基础
（二）支持装置
（三）定位装置
（四）接触悬挂
等四个部分组成的，其 空间结构如图：
矩形横腹杆式
等径圆支柱
2、钢柱
• 钢支柱以角钢焊成架结构， 具有支柱较轻、强度高、抗 碰撞、安装运输方便等优点。 根据安装使用地点不同，钢 柱的型号规格及外形结构也 不同。基础是对钢支柱而言 的，即钢支柱固定在下面的 钢筋混凝土制成的基础上， 由基础承受支柱传给的全部 负荷，并保证支柱的稳定性。
• 钢柱主要用于跨越股道比较 多需要支柱比较高的站场、 软横跨、桥支柱等。
3、常见的基础类型
ห้องสมุดไป่ตู้
(二)支持装置
• 作用是用以支持接触悬 挂，并将其机械负荷负 荷传给支柱和基础。根 据接触网所在区间、站 场和大型建筑物而有所 不同。
• 支持装置包括腕臂、水 平拉杆、悬式绝缘子串， 棒式绝缘子及吊挂接触 悬挂的全部设备。
支持装置
定位装置 接触悬挂
铁路专用产品质量监督抽查检验实施细则(电气化铁路接触网横腹杆式预应力混凝土支柱)
电气化铁路接触网横腹杆式预应力混凝土支柱产品质量监督抽查检验实施细则1 适用范围本细则规定了电气化铁路接触网横腹杆式预应力混凝土支柱产品质量监督抽查（以下简称“监督抽查”）检验的全部项目。
适用于电气化铁路接触网横腹杆式预应力混凝土支柱的监督抽查检验，具体检验项目根据监督抽查计划确定。
2 检验依据TB/T 2286.1—2015 电气化铁路接触网预应力混凝土支柱第1部分：横腹杆式支柱3 抽样3.1 抽样方案采用一次抽样检验，根据铁路产品质量监督抽查计划检验内容，按照表1随机抽取一定数量的样品作为一个样本，采用（1；0）抽样方案。
表1 抽样数量及要求3.2 抽样地点可在生产企业或用户抽取。
3.3 抽样要求由国家铁路局委托的检验机构组织人员抽样，具体抽样要求按《铁路专用产品质量监督抽查管理办法》（国铁设备监〔2017〕79号）执行。
抽查的样品应是两年内生产、经生产企业检验合格且未经使用的产品。
4 检验条件4.1 检验环境条件检验环境条件按所依据的标准规定的试验条件执行。
4.2 检验用主要仪器仪表及设备检验用主要仪器仪表及设备要求见表2。
表2 检验用主要仪器仪表及设备4.3 使用现场的检测仪器仪表及设备使用现场的检测仪器仪表及设备前，应检查其是否处于正常的工作状态，是否具有计量检定/校准证书，满足规定要求方可使用。
5 检验内容及检验方法检验内容、检验方法、执行标准条款及不合格类别划分见表3。
6 检验程序6.1 检验前准备工作6.1.1 检验机构在收到检验样品后，应核查样品的封条、封签完好情况，检查样品，记录样品的外观、状态、封条有无破损及其他可能对检验结果或者综合判定产生影响的情况，对样品分别登记上册、编号，及时分配检验任务，进行检验测试。
样品的封条、封签不完好的、签字被模仿或更改的，按相应的规定进行处理。
6.1.2 检验人员应按规定的检验方法和检验条件进行检验。
产品检验的仪器仪表及设备应符合有关规定要求，并在计量检定/校准周期内正常运行。
高速电气化铁路接触网-装置支柱及其基础
4. 高速接触网定位装置
日本新干线采用的HC型定位器
4. 高速接触网定位装置
日本北陆新干线采用的定位器结构 Re250型接触悬挂采用的定位器
4.3 支柱
支柱的分类原则 预应力混凝土支柱
1. 支柱的分类原则
根据支柱上的支持装置的不同，可以分为腕臂支柱、软横跨支 柱、硬横跨支柱和定位支柱。 按用途可以分为中间支柱、转换支柱和锚柱。 支柱可以分为不带拉线和带拉线的。 支柱可以分为整体式和分离式。 支柱可以分为方向支柱和强度支柱。
对定位器的技术要求： （1）动作要灵活；
（2）重量应尽量轻；
（3）具有一定的风稳定性。
2. 定位器类型
定位器类型
3. 定位装置形式
定位装置形式
4. 高速接触网定位装置
定位器的结构和性能的要求： （1）定位器结构不妨碍受电弓顺利通过； （2）有足够的强度，具有承受接触线的张力及风压的能力； （3）有很好的灵活性； （4）重量要轻，不使接触悬挂形成硬点； （5）要结构简单，安装方便； （6）具有良好的耐腐蚀性能； （7）各种部件要有互换性，价格便宜，经济性好； （8）螺栓、楔类部件不易松动，做到免维护。
为了施工方便，一般做成单阶或双阶的基础，目前常用的15m钢 柱基础如下图所示。
15 m 钢柱基础外形
4.5 支柱负载计算
垂直负载 水平负载
1. 垂直负载
2. 水平负载
曲线形成的水平分力
2. 水平负载
接触线之字形布置
2. 水平负载
【下锚分力】 1）直线区段上的下锚水平分力
下锚支的水平分力
3. 硬横跨
弹性链形悬挂硬横跨横（梁）结构 广州——深圳线站场硬横跨
4.2 定位装置
定位装置的作用 定位器类型 定位装置形式 高速接触网定位装置
接触网设备与结构—支柱
为什么采用预应力钢筋混凝土？
混凝土处于受压状态，而钢筋则处于受拉
状态。当支柱承受负载以后，混凝土里将
出现拉应力，它等于弯矩引起的拉应力与
预压应力之差。
可使支柱的负载能力大大提高。
矩形横腹杆式支柱
定义：横腹杆式支柱截面为工字形，采用带腹孔的横腹结构。
矩形横腹杆式钢筋混凝土支柱型号及规格
H——钢筋混凝土支柱；
等径圆支柱型号及规格
ϕ——支柱类型是圆支柱；
等径圆支柱型号及规格符号表示方法：
60
400
11+3
400——支柱直径，mm；
60——垂直线路方向支柱容量；
11——支柱地面以上部分长度，m；
3——支柱埋入地下部分的长度，m。
等径圆支柱的优点
加工制造容易，混凝土
安装时不受方向性的限
运输方便，损耗率低，
常用的H型钢柱高度范围为7.8~11m。
H型钢柱符号
法兰盘代号常用的有A、B、C等多个型号，对应不同的柱底弯矩和地脚螺栓的
数量为6、8、10或者更多。
A型法兰
B型法兰
C型法兰
H型钢柱的优点
抗弯强度和刚度较大
预置地脚螺栓基础，
装配简单，外形美观，
，制造和运输简单
安装方便
价格适中
H型钢柱的缺点
抗扭强度与刚度较小，用作转换柱
及锚柱时应注意
支柱高度较大时稳定性相对较差
H型钢柱的用钢量大，质量约为同种规格角钢铁塔的1.5～25倍。
钢管柱
H型钢柱
H型钢常见缺陷
螺栓间距超标
螺栓外露短
基础破损
螺栓弯曲
H型钢常见缺陷
混凝土质量不合格
H型钢柱应用
项目二电气化铁路接触网的组成分类及标准
第二章 电触网旳构成、分类及原则
任务二 接触网支柱
任务描述：
1. 掌握钢筋混凝土柱和钢柱旳优缺陷； 2. 掌握钢筋混凝土柱和钢柱型号旳含意 3. 掌握根据支柱用途对支柱旳分类。
接触网运营检修与管理
第二章 电气化铁路接触网的组成、分类及标准
中间柱 转换柱 中心柱 锚柱 定位柱 软横跨柱 硬横跨柱
按用途分 只承受一组接触悬挂 锚段关节处工作支与非工作支在此转换
锚段关节处同步承受两工作支
接触悬挂在此支柱下锚
只起定位作用，一般使用中间柱替代
承受软横跨 承受硬横跨
接触网运营检修与管理
第二章 电气化铁路接触网的组成、分类及标准
§2.2 支柱 1．支柱按材质分类 1．钢筋混凝土支柱 优点： ※降低了金属材料旳使用量、成本较低 ※使用寿命长，使用中无需进行维修维护 缺陷： ※比较笨重 ※碰撞后轻易损伤
接触网运营检修与管理
第二章 电气化铁路接触网的组成、分类及标准
3.转换柱 位于锚段关节处两锚柱之间，它悬吊两支接触悬挂，其中
一支为工作支，另一支为非工作支。工作支旳接触线与受电弓 接触，非工作支旳接触线抬高，不与受电弓接触，经过转换柱 拉向锚柱下锚。
接触网运营检修与管理
第二章 电气化铁路接触网的组成、分类及标准
1 中间柱、 2 锚柱、 3 转换柱、4 中心柱、 5 道岔柱、6 定位柱、7和8 软（硬）横跨柱。 掌握每种支柱旳装配构造和功能！
支柱旳位置：纵向旳（跨距），横向旳（侧面限界） 支柱旳编号：上行（双）和下行（单），（开往北京方向为上行）
钢筋混凝土支柱型号
接触网运营检修与管理
第二章 电气化铁路接触网的组成、分类及标准
§2.2 支柱
浅谈电气化铁路接触网横腹杆式混凝土支柱施工技术
浅谈电气化铁路接触网横腹杆式混凝土支柱施工技术摘要：本文对电气化铁路接触网横腹杆式混凝土支柱工艺、原材料要求、质量检验、型式检验、标志与合格证、储存等做了简要介绍，并根据具体的工艺实践，指出了工艺上应注意的问题。
关键词：电气化铁路；横腹杆式混凝土支柱；施工；技术1.工程背景2020年底，四川省川铁枕梁工程有限公司叙永分公司，为适应我国铁路建设的发展趋势，抓住四川省高速铁路、客专铁路和城际铁路建设的契机，新开工建设了一条新的铁路接触网片预应力砼支撑系统。
1.电气化铁路接触网支柱概况电气化铁路接触网混凝土支柱是钢筋混凝土结构构件，混凝土强度等级要求不低于C50；具有耐久性能要求的支柱，56d龄期混凝土抗冻等级不小于F300。
1.分类。
3.1预应力混凝土接触网支柱就其结构型式而言，可分为横腹杆式和环形预应力混凝土支柱。
本文只浅谈横腹杆式支柱施工技术。
3.2横腹杆式支柱按使用功能分为腕臂支柱和软横跨支柱。
按照结构设计风速的不同，将横腹杆式支柱划分为结构设计风速为30 m/s的支柱、结构设计风速为35 m/s的支柱及结构设计风速为40 m/s的支柱。
对于三种不同的风力型式，撑杆的截面形状是一致的。
4. 横腹杆式预应力混凝土支柱工艺简介：横腹杆式预应力混凝土支柱生产工艺包括：砼搅拌、主筋镦头及网片绑扎、合模及主筋张拉、混凝土振动成型、支柱养护、支柱脱模、模型清理、其它要求等。
5.原材料要求5.1.水泥应选用高达42.5的硅酸盐水泥，普通硅酸盐水泥或具有耐硫酸盐特性的硅酸盐水泥。
硅酸盐类、一般硅酸盐类水泥的各项指标均达到GB175、TB10424的要求，耐硫盐硅酸盐类水泥的各项指标达到 GB/T 748的要求。
5.2.骨料细骨料应采用硬质洁净的天然中粗砂或经试验确认符合质量要求的机制砂，其细度模数为2.6~3.2，含泥量按质量计不应大于1.5%，其余技术要求应符合GB/T14684及TB10424的规定。
粗骨料应为坚硬耐久的岩碎石，空隙率不大于40%，压碎指标值不应大于10%，岩石的抗压强度与混凝土设计强度之比不应小于2，含泥量不应大于0.5%，针片状含量不应大于5%，其余技术要求应符合GB/T14685及TB10424的规定。
横腹杆式支柱工艺检验规程
河南鼎力杆塔股份有限公司JS03（01）-08-07电气化铁路接触网预应力混凝土支柱质量检验规程2008-09-01修订2008-10-01实施河南鼎力技术中心电气化铁路接触网预应力混凝土支柱质量检验规程JS03（01）-08-07 1、适用范围本标准适用于电气化铁路接触网预应力混凝土支柱生产中的原材料、混凝土、构造、养护、脱模、保管、运输各工序质量的检验。
2、依据标准-2008《电气化铁路接触网预应力混凝土支柱第一部分：横腹杆式支柱》8《电气化铁路接触网预应力混凝土支柱第二部分：环形支柱》GB50204 《混凝土结构工程施工质量验收规范》3、检验规则3.1产品出厂应由供方检查和验收并签发产品质量合格证书，证书上应标明产品生产许可证编号。
3.2 电气化铁道横腹杆式预应力混凝土支柱生产控制要点见表1。
3.3检验项目检验项目有：外观质量和几何尺寸检验电气化铁路接触网预应力混凝土支柱外观质量检验要点见表2；电气化铁道横腹杆式预应力混凝土支柱几何尺寸检验见表3。
3.4检测方法3.4.1零部件尺寸检测零部件尺寸用钢卷尺、钢板尺、角度尺、卡尺、压力标、温度计、焊接检验尺等检测。
3.4.2外观质量检测外观检测用目测的方法。
其他尺寸用尺检测。
电气化铁路接触网预应力混凝土支柱生产控制要点（表1）续电气化铁路接触网预应力混凝土支柱表面质量检验要点（表2）电气化铁道横腹杆式预应力混凝土支柱几何尺寸检验要点（表3）4.3产品的保管4.3.1、支柱堆放场地应平整。
4.3.2、所有类型的支柱均采用两支点堆放，支点位置如下图。
4.3.3、支柱应按规格分别堆放，堆放层数不宜超过六层。
4.3.4、支柱堆垛应放在支垫物上，层与层之间用支垫物隔开，每层支撑点在同一平面上，个层支垫物位置在同一垂直面上，法兰型支柱堆放时法兰盘不准受力。
4.4产品的运输4.4.1、支柱起吊与运输时，应采用两支点法，装卸、起吊应轻起轻放，不允许抛掷、碰撞。
