RDscan道路空洞探测技术简介
研究城市道路地下空洞探测的地质雷达技术祖伟业
研究城市道路地下空洞探测的地质雷达技术祖伟业发布时间：2021-09-07T04:01:05.160Z 来源：《中国科技人才》2021年第17期作者：祖伟业[导读] 随着城市现代化建设步伐的不断加快，对城市道路地下空洞探测也提出了全新要求，不仅要满足速度快和分辨率高等要求，同时还需要使设备的机动灵活性以及抗干扰能力得到有效增强。
中矿华安能源科技（北京）有限公司北京 102206摘要：随着城市现代化建设步伐的不断加快，对城市道路地下空洞探测也提出了全新要求，不仅要满足速度快和分辨率高等要求，同时还需要使设备的机动灵活性以及抗干扰能力得到有效增强。
本文针对城市道路地下空洞探测中地质雷达技术应用进行分析，介绍了地质雷达工作原理，探讨了城市地下空洞的物性特征及形成原因，分析了地质雷达技术应用条件和影响因素，并提出地质雷达技术的工作方法，希望能够为相关工作人员起到一些参考和借鉴。
关键词：城市道路；地下空洞探测；地质雷达技术；工作方法绪论随着人们对城市地下空间的开发和利用力度不断加大，大型地铁建设工程的数量也在不断提升，而由于受到施工环境以及地质条件等方面因素所带来的影响，进而导致地下工程建设存在相应的危险性和不确定性，容易出现地面沉降、下陷等问题。
对此，需要相关技术人员对地质探测技术进行合理改进和创新，从而进一步保证地下工程施工安全性，为人们的生命财产安全提供保障。
一、地质雷达工作原理地质雷达属于无损探测仪器，其主要采用宽频带高频电磁波信号，可以对介质分布进行有效探测。
具体来说，地质雷达通过天线可以对电磁波反射信号进行发射和接收，并在测线上对天线进行移动，从而对相关剖面图像进行获取。
地质雷达天线发射端可以向地下有效发射相应的高频电磁波，而电磁波信号在地下传播时在于不同介质界面相遇时会有反射现象发生，和发射端同步移动的天线接收端，可以对发射电磁波进行接收，之后利用雷达主机对反射的电磁波波形特征进行精确记录。
城市道路地下空洞探测的地质雷达技术
城市道路地下空洞探测的地质雷达技术摘要：城市道路下空洞探测的技术要求除了速度快、分辨率高之外，还要求仪器抗干扰能力强、机动灵活。
本文从地质雷达工作原理、技术特点、参数设置和处理解释等方面着手，对地质雷达技术在城市道路地下空洞探测方面进行了归纳与总结。
关键词：地质雷达、空洞、城市道路中图分类号：U41 文献标识码：A 文章编号：随着城市地下空间的不断开发利用，特别是大规模的地铁建设施工，因为复杂的地质条件和多变的施工环境，不时有地面下陷和沉降过大的报道。
在繁忙的城市道路上快速、准确的对存在的较大空洞提前预警并准确定位，地质雷达成为最主要的探测技术之一。
1、地质雷达工作原理地质雷达是一种宽频带高频电磁波信号探测介质分布的无损探测仪器。
它通过天线发射和接收电磁波反射信号，在测线上不断移动天线来获得相关的剖面图像。
地质雷达天线的发射端向地下发射高频电磁波，电磁波信号在地下传播时遇到不同介质的界面时就会发生反射，反射的电磁波被与发射端同步移动的天线接收端接收后，通过雷达主机精确记录反射回的电磁波的波形特征，再通过相关的技术处理，得到雷达剖面图，通过对剖面图波形特征的分析，判断测线位置下是否存在空洞或异常。
介质的介电常数差异越大，反射的电磁波能量也越大。
由于空洞内填充的介质与周边的介质存在明显的电性质差异，电磁波会在空洞的界面处发生反射，反射的电磁波由地面的接收天线接收，根据电磁波发射与反射波返回的时间差和介质中电磁波的传播速度来确定空洞距测量表面的距离，达到检出地下空洞位置的目的。
电磁波传播时间与空洞深度的关系如下：其中：z：目标体深度，单位米；v：电磁波在介质中的传播速度，单位米/秒；c：电磁波在真空中的传播速度；：介质的相对介电常数，无单位；t：地质雷达记录的电磁波传播时间。
通过这个公式，可以将雷达接收到的双程走时转换为反射目标体的深度。
地质雷达的工作原理见图1。
地质雷达主要利用宽高频时域电磁脉冲波的反射探测目标体。
城市道路地下空洞隐患探地雷达探测技术
地 省
技 雷达数据处理 理 物 成果解译
输出图件
用 应
球
编写探测报告
术
地 2）雷达探测的工作设计
技
省 理 每接受一个探地雷达测量任务都需要对目的体特性与所处环境
江 物 进行分析，以确定探地雷达测量能否取得预测效果。
浙
球 (1)目的体深度是一个非常重要的问题。如果目的体深度超出雷
地 达系统的有效探测深度，那么探地雷达方法就要被排除。
技 研 况。主要物探方法有重力勘探、磁法勘探、电法勘探、地震勘探、电
理 磁波勘探和放射性勘探等。
用
物 应 探地雷达探测是电磁波勘探方法之一，主要由纳秒或亚纳秒脉冲
源，宽带脉冲天线，取样示波器和信号处理部分组成。其工作原理是，
球 术 宽带脉冲发射天线将纳秒高压脉冲源提供的电脉冲信号转化为脉冲 地 技 电磁场，并以脉冲电磁波形式射向目标。宽带脉冲接收天线将来自目
技
省
理
江
物
浙
球
地
省
江
所
3）铁路检测
究
研 区分良好道碴和脏污道碴；区分道碴层和垫层；排水装置问题检
用 测；确定承载力不足区域 ；确定不规则体位置；确定管道和电缆位
应 置；道碴层等层面质量和厚度成像。
所
术
究
技
研
理
用
物
应
球
术
地 省
技 理 物
用 应
球
术
地
技
省4）地质与水文勘探
理
江 物 地层剖面分析；断裂分析；地基分析；岩床分析；滑坡分析；水
球 术 探地雷达的实际应用范围很广，如： 石灰岩地区采石场的探测; 冰川 地 技 和冰山的厚度等探测; 工程地质探测;煤矿井探测; 放射性废弃物处理调查;
瑞利波探测仪探测空洞的探索

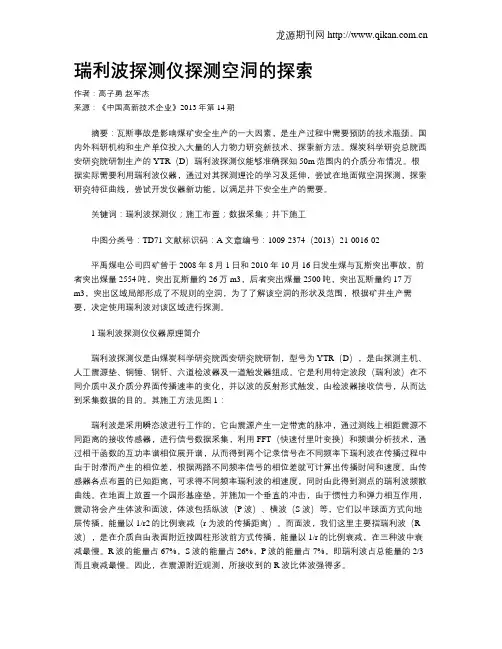

瑞利波探测仪探测空洞的探索作者：高子勇赵军杰来源：《中国高新技术企业》2013年第14期摘要：瓦斯事故是影响煤矿安全生产的一大因素，是生产过程中需要预防的技术瓶颈。
国内外科研机构和生产单位投入大量的人力物力研究新技术、探索新方法。
煤炭科学研究总院西安研究院研制生产的YTR（D）瑞利波探测仪能够准确探知50m范围内的介质分布情况。
根据实际需要利用瑞利波仪器，通过对其探测理论的学习及延伸，尝试在地面做空洞探测，探索研究特征曲线，尝试开发仪器新功能，以满足井下安全生产的需要。
关键词：瑞利波探测仪；施工布置；数据采集；井下施工中图分类号：TD71 文献标识码：A 文章编号：1009-2374（2013）21-0016-02平禹煤电公司四矿曾于2008年8月1日和2010年10月16日发生煤与瓦斯突出事故，前者突出煤量2554吨，突出瓦斯量约26万m3，后者突出煤量2500吨，突出瓦斯量约17万m3，突出区域局部形成了不规则的空洞，为了了解该空洞的形状及范围，根据矿井生产需要，决定使用瑞利波对该区域进行探测。
1 瑞利波探测仪仪器原理简介瑞利波探测仪是由煤炭科学研究院西安研究院研制，型号为YTR（D），是由探测主机、人工震源垫、铜锤、钢钎、六道检波器及一道触发器组成。
它是利用特定波段（瑞利波）在不同介质中及介质分界面传播速率的变化，并以波的反射形式触发，由检波器接收信号，从而达到采集数据的目的。
其施工方法见图1：瑞利波是采用瞬态波进行工作的，它由震源产生一定带宽的脉冲，通过测线上相距震源不同距离的接收传感器，进行信号数据采集，利用FFT（快速付里叶变换）和频谱分析技术，通过相干函数的互功率谱相位展开谱，从而得到两个记录信号在不同频率下瑞利波在传播过程中由于时滞而产生的相位差，根据两路不同频率信号的相位差就可计算出传播时间和速度。
由传感器各点布置的已知距离，可求得不同频率瑞利波的相速度，同时由此得到测点的瑞利波频散曲线。
地下空洞探测解决技术方案
地下空洞探测解决技术方案目录一、内容简述 (3)1.1 项目背景 (3)1.2 项目目标 (4)1.3 技术路线 (5)二、地下空洞探测技术概述 (6)2.1 地下空洞探测的重要性 (7)2.2 现有探测技术分类 (8)2.2.1 地震波探测技术 (9)2.2.2 地质雷达探测技术 (11)2.2.3 地磁探测技术 (12)2.2.4 电法探测技术 (13)2.2.5 其他探测技术 (15)三、技术方案设计 (16)3.1 数据采集与处理 (17)3.1.1 数据采集方法 (18)3.1.2 数据预处理 (19)3.1.3 数据分析方法 (20)3.2 地下空洞探测方法 (21)3.2.1 地震波探测方法 (23)3.2.2 地质雷达探测方法 (24)3.2.3 地磁探测方法 (25)3.2.4 电法探测方法 (26)3.2.5 多技术综合探测方法 (27)3.3 设备与仪器选择 (28)3.3.1 地震波探测设备 (29)3.3.2 地质雷达探测设备 (31)3.3.3 地磁探测设备 (32)3.3.4 电法探测设备 (34)四、方案实施与优化 (36)4.1 施工准备 (38)4.1.1 施工场地选择 (38)4.1.2 施工人员培训 (39)4.1.3 施工设备调试 (40)4.2 探测实施 (41)4.2.1 探测过程监控 (42)4.2.2 数据实时处理 (43)4.2.3 异常情况处理 (45)4.3 结果分析 (46)4.3.1 数据解释 (47)4.3.2 空洞定位与尺寸估算 (49)4.4 方案优化 (50)4.4.1 技术参数调整 (51)4.4.3 施工方法改进 (53)五、技术应用案例分析 (53)5.1 案例一 (54)5.2 案例二 (55)5.3 案例三 (56)六、结论与展望 (58)一、内容简述本文档旨在全面阐述地下空洞探测技术的解决方案，首先，我们将对地下空洞探测的重要性进行概述，强调其在保障工程安全、资源保护和环境保护等方面的关键作用。
道路空洞探测-探地雷达 -
PE管线
波形较平，有时为圆点，黑白波相邻
地下空洞 波形较平且长，下方土壤酥松明显
道路空洞探测服务
地下管线探测服务
我们可以把探地雷达想象成一把切割刀，当我们推着它在地面上行走 时，相当于把地层切了一个剖面，而生成的雷达波形图则相当于我们俯视 时所看到的被探物体的表面意图
探地雷达-道理空洞探测
探地雷达及探地雷达
1、探地雷达产品介绍
2、道路空洞探测服务
3、地下管线探测服务
探地雷达产品介绍
手推式
车载式
探地雷达工作原理
探地雷达通过发射天线向地下发射高频电磁波，电磁波在地下介质中 传播时遇到存在电性差异的分界面时发生反射，接收天线接收反射回地面
的电磁波。不同形状和材质的目标体反射波形具有不同的特征，根据波形
特征可得出各种材质的地下管线的准确水平位置和深度，并可推断出大概 材质和大概管径。
判读雷达波形图是整个外业过程中最重要的部分，也是最难的部分， 相同的管线在不同的土壤环境中可能出现不一样的波形，因此需根据
已掌握的资料来辅助判断；下面举例说明一些典型的雷达探测波形：
金属管线 电磁波反射较强烈，波形较明显，波尾较长
生成的雷达波形图
个人总结 市政检测人员 雷达 道路空洞检测
个人总结市政检测人员雷达道路空洞检测作为一名市政检测人员，我负责雷达道路空洞检测工作已经有一段时间了。
在这个岗位上，我深刻认识到雷达技术在道路空洞检测中的重要性，并且通过不断学习和实践，不断提升了自己在这一领域的专业水平。
首先，雷达技术在道路空洞检测中的应用是非常关键的。
作为一种非接触式的检测手段，雷达技术能够快速、准确地获取道路下方的地质信息，包括洞穴、沉降、石化等问题。
相比传统的人工探测方法，雷达技术具有效率高、成本低以及对交通造成较小干扰等优点。
因此，在道路养护和修复中，雷达道路空洞检测技术的应用是非常有必要的。
其次，雷达道路空洞检测需要具备一定的专业知识和技能。
首先，需要掌握雷达设备的操作原理，熟悉设备的功能和特点。
其次，需要了解不同地质情况下，雷达信号在地下的反射和传播规律，进而对检测结果进行解读。
另外，还需要具备数据分析和处理能力，能够根据检测结果提供有效的建议和解决方案。
这些要求使得雷达道路空洞检测人员需要不断学习和实践，不断提升自己的专业能力。
雷达道路空洞检测的具体操作流程一般包括以下几个步骤。
首先，确定检测区域，并根据实际情况选择合适的雷达设备。
然后，进行场地勘测，包括对地形、地貌、土壤情况等的了解，以及确定检测点的位置和布置。
接下来，进行雷达设备的设置和校准，确保设备能够正常工作。
然后，开始实施雷达测量，将雷达设备放置在检测点上，进行数据采集。
最后，对采集到的数据进行分析和处理，生成报告，并根据需要提供相应的建议和解决方案。
在实际的工作中，我深刻体会到了雷达道路空洞检测的重要性和挑战性。
一方面，雷达道路空洞检测能够为道路养护和修复提供准确的数据和信息，能够帮助有关部门及时提出解决方案，保障道路的安全和稳定。
另一方面，雷达道路空洞检测的操作流程比较繁琐，需要在不同地质环境下进行操作，对操作人员的专业素质和技能都有一定要求。
为了不断提升自己在雷达道路空洞检测中的专业水平，我会继续学习和积累经验。
三维雷达 检测 道路空洞 原理
三维雷达检测道路空洞原理今天来聊聊三维雷达检测道路空洞的原理。
我们平时走在路上的时候，如果路面下有空洞，就像踩在一个“陷阱”上，不知道什么时候就会塌陷，特别危险。
那怎么提前发现这些空洞呢？这就用到三维雷达检测了。
咱们可以把道路想象成一个大大的蛋糕，不同的层数就好比道路不同的结构层，像最上面的奶油层就是道路的路面层，下面的蛋糕胚层就像路基之类的结构。
如果这个蛋糕里面有个小空洞，就好像道路里有空洞一样。
三维雷达发出雷达波，这雷达波啊，就像一个个小小的“探测器精灵”。
当这些“小精灵”以光速的速度向道路里射进去的时候，如果道路结构都是均匀、密实的，那它们跑起来就很顺畅，反射回来的信号也比较有规律。
但是，如果道路下面有空洞，就好比这些“小精灵”碰到了“陷阱深渊”，会出现强烈的反射或散射现象。
三维雷达就特别机灵地收集这些反射回来的信号，然后根据信号传播的时间、强度等特征，精确地算出空洞在哪里，有多大。
说到这里，你可能会问，这反射回来的信号怎么就能被准确算出来空洞的情况呢？这就涉及到一些专业的知识了。
雷达发射和接收信号的时间差，可以被用来计算距离。
比如说，你喊一嗓子听到回声，通过声音传播的时间可以算出到障碍物的距离，雷达波也是这个道理。
不同强度的反射信号就像是在告诉我们这个“障碍物”，也就是空洞的一些特性，比如是大空洞还是小空洞。
老实说，我一开始也不明白，为什么一定要用三维雷达呢？二维的不行吗？后来我才知道，二维雷达只能得到一个平面的信息，就像给道路拍一张平面照片，而三维雷达相当于给道路做了一个立体的“透视扫描”，能得到更全面准确的空空洞信息。
在实际应用中，比如在城市里，有一些老旧的城区道路，由于地下管道的老化或者地下溶洞的存在可能导致道路下有空洞出现。
通过三维雷达检测，市政部门就能有的放矢地进行修补，避免发生塌陷等危险情况。
不过要注意的是，三维雷达检测也不是万能的，像如果地下有某些特殊的金属结构或者是其他干扰源的时候，会影响检测结果。
路面地下空洞检测及修复方案探究
路面地下空洞检测及修复方案探究
樊杰
【期刊名称】《大众标准化》
【年(卷),期】2024()9
【摘要】在探究北京市某区域内道路地下空洞检测及修复方案时,发现虽然现有技术手段如人工检测、闭路电视(CCTV,英文为Closed Circuit Television Inspection,简称CCTV检测)检测及二维地质雷达等能够识别地下异常区域,但在精确性、效率及综合性分析方面仍面临挑战。
地质雷达探测虽提供关键数据,两处异常区的精确探查亟需更高效、更精确的技术方案。
修复方案设计通过应用改良的路面结构钻孔取芯机及其加长杆改装,依据调查结果,提出针对性修复方案,包括管道修复、路基土体加固及路面修复,旨在实现路面的长期稳定性与安全性。
通过对问题与原因的深入分析,结合先进的检测技术与修复策略,可以显著提升道路修复工作的效率与质量,确保交通安全与道路服务寿命。
针对具体检测与修复技术提供实证分析,为类似城市基础设施问题提供参考。
【总页数】3页(P176-178)
【作者】樊杰
【作者单位】北京市政路桥管理养护集团有限公司
【正文语种】中文
【中图分类】U41
【相关文献】
1.沥青路面地下空洞的处治探讨
2.城市道路地下空洞病害发展机理及对路面塌陷的影响
3.基于灰色关联法的地下空洞引发路面塌陷影响因素的灵敏度分析
4.某道路地下空洞检测与修复方案研究
因版权原因，仅展示原文概要，查看原文内容请购买。
三维探地雷达在道路工程中的应用原理及要点
三维探地雷达在道路工程中的应用原理及要点下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!三维探地雷达在道路工程中的应用原理及要点道路工程是城市建设的重要组成部分，而三维探地雷达技术在道路工程中的应用日益广泛。
路面塌陷探测案例
城市地铁路面应用案例-- 道路塌陷隐患扫描场景1：塌陷原因探测工程概况某道路出现4处塌陷，塌陷深5-6m，面积15-20平方米。
采用RDscan道路隐患扫描技术对坍塌区的地质与工程原因、影响范围、隐伏脱空区等进行探测，为工程处置提供科学依据。
在塌陷区周围横纵布置六条剖面。
图1.塌陷位置及RDscan测线布置示意图图2.检测现场照片扫描成像：以沿坍塌东西方向上布置的一条测线为例，测线长度均为38m, 勘探深度15m。
测线从地表坍塌区旁经过，距离坍塌区边界1m，位置在26~29处。
图3是一个探测结果剖面。
可以看到：有三个主要的软弱层横贯整个剖面。
软弱层深度分别为：5米； 9米；13米。
图3. 扫描成像RDscan结果：RDscan探测结果图中，红色表示高速地层，蓝色表示低速区，是脱空区和软弱地层。
综合所有剖面结果发现，管道埋藏在5米深的软弱地层内，管道漏水掏空地基是诱发此次道路塌陷的主要原因。
探测结果还表明2-3米，4-5米，9米，12-13米脱空区分布较多，需要进一步的处置。
RDscan探测特点总结：- 探测深度大，雷达在城市路面的探测深度小于5m，RDscan弥补了5m到20米探测深度上当前检测技术上的空白- 分辨率高，几十厘米的地层都能清晰的成像- 结果明确，图中蓝色为软弱破碎带，非专业人士也能识别探测结果的验证：1. RDscan的3维筛状图显示了地层的连续性和分布特征证明RDscan的科学可靠。
图4. 3D视图2. RDscan探测结果和钻孔所揭示的地基地层吻合。
见图5左边ZK-7为钻孔编号。
图5. 地基地层场景2：雨水管道探测工程概况北京某小区有一雨水管埋深3m，直径0.6m。
应用RDscan道路扫描系统对地下管道进行探测。
RDscan勘查方法和结果垂直管道走向布置测线，得到如下扫描图像。
可以看到雨水管道的椭圆形散射，与实际位置一致。
图6. 雨水管道成像RDscan道路隐患扫描仪为软硬件一体化系统。
道路塌陷空洞探测中三维探地雷达技术应用
道路塌陷空洞探测中三维探地雷达技术应用发布时间：2021-03-15T01:33:24.761Z 来源：《中国科技人才》2021年第4期作者：李宇祥[导读] 塌陷空洞事故在我国城市道路中频繁发生，在给人们的日常生活带来困扰的同时，也威胁着正常的交通运行。
云南新大成劳务派遣有限责任公司云南昆明 650021摘要：塌陷空洞事故在我国城市道路中频繁发生，在给人们的日常生活带来困扰的同时，也威胁着正常的交通运行。
道路空洞塌陷利用三维探地雷达（GPR）因具有高精度、高效率、实时成像等特点，经常被使用于道路塌陷探测中。
本文通过深圳市宝安区象山大道、洲石路道路塌陷隐患勘察工作，该项目投入设备精良，技术要求严格，安全措施严密，施工流程合理，资料解释精细，解释成果可靠。
关键词：道路塌陷；空洞；三维探地雷达引言由于道路塌陷具有随机性、隐蔽性、重复性等特点，仅依靠人力监测等传统防治手段难有成效，多数情况下无法及时发现道路塌陷的前兆，其结果多是防不胜防，不能对道路塌陷进行有效防治。
三维探地雷达法是雷达探测法的进阶与延伸，具体表现在三维雷达可以定量的给出塌陷空洞的三维数据，并能够通过对其数据进行处理与解释以确定塌陷空洞的立体空间分布，为后续的治理与防治工作提供参考。
1 工程概况深圳宝安区，前海铁石片区洲石路沈海高速桥底-鹤州立交桥底和茅洲河片区象山大道象山大道与烟罗公路交叉口-南光高速两个工地都出现路面塌陷的问题。
如：沈海高速桥底到鹤州立交桥底，近两年内沿排污管线发生近10次的路面塌陷（排污管埋深9m左右）。
为彻查以上两条道路排污管网上方塌陷隐患，避免塌陷事故的发生，计划采用探地雷达以管线走向为中心线，沿管线方向进行道路路面检测，初步查明道路路面3m以内潜在的塌空病害区域。
2 三维探地雷达探测工作原理探地雷达（GPR）主要是指通过发射信号的天线向目标探测物体发射超高频短脉冲电磁波，并由目标接收天线将来自被探测物体的反射脉冲电磁波转换成电脉冲信号，交由上位机进行处理后以其时域或者频域的特性表现出来。
三维探地雷达技术在道路塌陷空洞探测中的应用
三维探地雷达技术在道路塌陷空洞探测中的应用发表时间：2018-12-24T16:51:45.220Z 来源：《基层建设》2018年第32期作者：倪国亮[导读] 摘要：近年来，随着我国城市地下空间开发利用强度不断加大，城市浅层地质稳定性造成一定程度的影响和破坏，导致我国许多城市道路地面塌陷事故不断发生，严重影响了人民群众生命财产安全和城市运行秩序。
朝阳华程公路工程试验检测有限公司辽宁朝阳 122000摘要：近年来，随着我国城市地下空间开发利用强度不断加大，城市浅层地质稳定性造成一定程度的影响和破坏，导致我国许多城市道路地面塌陷事故不断发生，严重影响了人民群众生命财产安全和城市运行秩序。
三维探地雷达是近年来国外发展起来的一项新技术，在道路地下空洞检测、地下管线探测、工程质量检测、考古等领域应用，取得了良好的效果。
文章对三维探地雷达技术在道路塌陷空洞探测中的应用进行了研究分析，以供参考。
关键词：三维；探地雷达技术；道路塌陷；空洞探测 1前言近年来，城市道路塌陷事件频繁发生。
北京、大连、哈尔滨、深圳、广州、南京、合肥、长沙、南宁、太原等近年来都出现过城区道路塌陷事件，轻则影响交通，重则造成死伤，造成生命财产的重大损失。
2三维探地雷达探测系统 2.1工作原理探地雷达是通过发射天线（T）向下发射超高频短脉冲电磁波，由接收天线（R）接收反射波，并根据其回波旅行时间t（又称双程走时）、幅度与波形资料，经过图像处理和解译，以确定地下界面或地下介质的空间分布。
2.2三维探地雷达三维探地雷达是近年来发展的新技术，它采用三维阵列天线，将发射天线与接收天线分离，交错等距排列，发射和接收天线可任意组合，实现剖面间距接近天线中心频率的1/4波长这一理想状态。
采集数据经专门的处理软件处理后可以实现数据的无缝拼接，保证最终成果为一个完整的三维数据体。
该成果可以在任意方向上“切片”以反映异常的形态。
2.3三维探地雷达数据采集系统三维探地雷达数据采集系统包括雷达阵列天线（集成主机）、GPS精确定位系统、控制中心、工程车等，将三维探地雷达图像、图像坐标位置、地表特征物、标记等多种数据信息同步采集，融入到原始数据中。
