塔吊基础计算书
QTZ40塔吊基础计算书
QTZ63塔吊基础计算书根据现场情况，塔机基础采用独立基础，底面尺寸为5.0×5.0米，高度1.35米塔机基础埋深2.5米，配筋○20@130双层双向，“S”形○14@500，梅花形布置，混凝土标号C35,承台底设100厚C15混凝土垫底基础四周用M10水泥砂浆砌筑240厚标准砖挡土墙至室外地坪。
塔机基础中心到基坑距离约3.5米。
一. 参数信息塔吊型号:QTZ63, 自重(包括压重)F1=258.80kN，最大起重荷载F2=40.00kN，塔吊倾覆力距M=544.00kN.m，塔吊起重高度H=20.00m，塔身宽度B=1.40m，混凝土强度等级:C35，基础埋深D=2.50m，基础最小厚度h=1.35m，基础最小宽度Bc=5.00m，二. 基础最小尺寸计算基础的最小厚度取:H=1.35m基础的最小宽度取:Bc=5.00m三. 塔吊基础承载力计算依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。
计算简图:当不考虑附着时的基础设计值计算公式：当考虑附着时的基础设计值计算公式：当考虑偏心距较大时的基础设计值计算公式：式中 F──塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载,F=1.2×298.8=358.56kN；G──基础自重与基础上面的土的自重，G=1.2×(25.0×B c×B c×H c+20.0×B c×B c×D) =2512.50kN；B c──基础底面的宽度，取B c=5.00m；W──基础底面的抵抗矩，W=0.118B c×B c×B c=14.75m3；M──倾覆力矩，包括风荷载产生的力距和最大起重力距，M=1.4×544.00=761.60kN.m； a──合力作用点至基础底面最大压力边缘距离(m)，按下式计算：a=5.00/2-761.60/(358.56+2512.50)=2.23m。
塔吊基础计算书
CG5512塔吊基础计算书1.工程概况（略）2.塔吊基础构造塔吊采用CGT5512附着式塔式起重机，工作臂长40米，最大起重量6吨，最大起重力矩为800千牛米。
扶墙设置一道。
塔吊基础采用C30钢筋混凝土基础，基础平面尺寸为6mX6m，基础深度为1.5m。
地基承载力不小于200Kpa。
图1. 塔吊基础构造图3.塔吊基础设计3.1设计规范《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009《混凝土结构设计规范》GB50010-2010《建筑桩基技术规范》JGJ94-2008《建筑地基基础设计规范》GB50007-20113.2设计荷载工作工况：塔机自重标准值Fk1：449kN；起重荷载标准值Fqk(kN)：60 kN；竖向荷载标准值Fk：509 kN；水平荷载标准值Fvk：31 kN；倾覆力矩标准值Mk：1039 kN·m。
非工作工况：竖向荷载标准值Fk：449 kN；水平荷载标准值Fvk：71 kN；倾覆力矩标准值Mk：1668 kN·m。
3.2.2.钢筋混凝土容重: 25KN/m34.结构计算4.1工作工况4.1.1荷载数据(1)作用在基础底部中心的荷载基础自重及上部土重标准值: G k = γm×b×l×d = 20.00×6.00×6.00×1.50 = 1080.00kN 基础自重及上部土重设计值: G = 1.35×G k = 1.35×1080.00= 1458.00kN(2)作用在基础底部的荷载标准组合荷载:F k = 509.00kNM kx = -662.30kN.mM ky = 46.50kN.m(3)作用在基础底部的荷载基本组合荷载:F = 687.15kNM x = -894.11kN.mM y = 62.77kN.m4.1.2荷载标准组合下的地基反力基础底面面积: A = b×l = 6.00×6.00=36.00m2荷载在X方向和Y方向都存在偏心基底最小反力标准值:p kmin = F k + G kA-|M kx|W x-|M ky|W y=509.00 + 1080.0036.00-662.3036.00-46.5036.00= 24.45kPa>0kPa 基底最大反力标准值:p kmax = F k + G kA+|M kx|W x+|M ky|W y=509.00 + 1080.0036.00+662.3036.00+46.5036.00= 63.83kPa4.1.3荷载基本组合下的地基反力荷载在X方向和Y方向都存在偏心基底最小反力设计值:p min = F + GA-|M x|W x-|M y|W y=687.15 + 1458.0036.00-894.1136.00-62.7736.00= 33.01kPa>0kPa 基底最大反力设计值:p max = F + GA+|M x|W x+|M y|W y=687.15 + 1458.0036.00+894.1136.00+62.7736.00= 86.17kP4.1.4地基承载验算修正后的地基承载力特征值: f a = 228.00kPa基底平均反力标准值: p k=44.14 kPa≤ f a=228.00kPa,满足要求基底最大反力标准值: p kmax=63.83kPa≤ 1.2f a=1.2×228.00=273.60kPa,满足要求4.1.5基础抗冲切验算(1)冲切验算公式按《建筑地基基础设计规范》（GB50007-2011）下列公式验算:F l≤ 0.7βhp f t a m h0(8.2.8-1)αm = (a t＋a b)/2 (8.2.8-2)F l = p j A l(8.2.8-3)冲切力F1根据作用在基底净反力设计值求得，计算时pj取基底最大净反力对于多工况，冲切力为F1为各工况中的最大值验算柱对冲切时，对冲切锥体的每一侧面均按上述公式计算抗冲切力。
塔吊基础施工方案及计算书
ST5513塔吊基础方案1、工程概况2、塔式起重机选用塔吊数量1台,具体见平面布置图。
设备型号: SＴ551３一台。
塔机回转半径: 50m。
塔机搭设高度：20０m。
标准节规格: ２.0m×２。
0m×2.8m。
3、编制依据１、《SＹ５５13塔式起重机使用说明书》2、《岩土工程勘察报告》3、《塔式起重机操作使用规程》（ZBJ80012）;4。
《建筑机械使用安全技术规范》（ＪGJ33-200１）;5。
《塔式起重机安全规程》(ＧB５1４4—２006);6、《塔式起重机混凝土基础工程技术规程》(ＪGJ/T 18７-２009)7、《建筑地基基础设计规范》(ＤGＪ08—11—20１０)8、《建筑桩基技术规范》（JGＪ9４—2008）９、《地基基础工程施工质量验收规范》（GB5０202-２0０2)１0、《建筑桩基础技术规范》(JＧJ94—2０08)11、施工图纸4、塔吊基础施工方案工程拟采用一台ＺJ53１1塔吊用于工程的垂直运输。
塔吊安放于基坑以外。
塔吊ＳT551３基础采用4根Φ4０0PＨC管桩桩(B型)，顶部制作砼承台,砼承台尺寸为５600×56０0×150０mm。
在砼承台浇筑前,埋设塔吊基础锚脚。
4.1桩设计塔吊桩采用4根Φ400ＰHC管桩桩（B型）,桩长为16m。
4。
2承台设计承台采用钢筋混凝土承台，承台尺寸定为长×宽×高5600×5600×150０ｍm。
1、开挖要求在塔吊承台基础开挖过程中，采用2级放坡，坡度均为１:1。
5,总的挖深为4.18m,明排水。
２、模板要求采用胶合板木模。
5、塔吊基础施工工艺流程和操作规程５．１、施工工艺流程桩基定位,施工放样→打桩→垫层砼，放样→钢筋绑扎,预埋件安装→支模→隐蔽验收→砼浇筑,养护→塔吊安装5.2操作规程根据塔吊基础施工的要求,对土方开挖阶段塔基格构柱周边土方开挖流程规定如下：１、开挖阶段，挖机配备专人指挥。
塔吊基础计算书
塔吊基础计算书一、编制依据2.1、《塔式起重机使用说明书》2.2《岩土工程勘察报告》2.3《建筑地基基础设计规范》（GB50007-2002）2.6《地基与基础施工及验收规范》（GBJ202-83）2.7《混凝土结构设计规范》（GB50010-2002）2.8《混凝土结构工程施工及验收规范》（GB50204-92）二、工程概况一、计算系数塔吊型号：广西QTZ80（TCT5512）工作幅度：50m；塔吊起升高度：128.50m；塔身宽度B：1.7m；标准节长度b：5.0m; 塔吊自重（包括压重）G：777KN，最大起重荷载Q：60KN。
主弦杆材料：角钢/方钢；宽度/直径C：120mm;定额起重力矩Me：885K N·M；基础所受水平力：30KN；基础形式：桩承台；承台宽度Bc：3.60m；承台高度Hc：1.0m；承台砼强度等级：C30；承台钢筋级别：HPB235,HRB400;所处城市：广西玉林市，基本风压W0：0.25kn/㎡；地面粗糙度类别：C类有密集建筑群的城市郊区，风荷载高度变化系数Hz：1.7。
二、塔吊对基础中心作用力的计算按受力最大的塔吊自由高度44m计算1、塔吊竖向力计算：塔吊自重G： G=523KN塔吊最大起重荷载Q：Q=60KN作用于塔吊基础的竖向力Fk: Fk=Q+G=60+523=583KN2、塔吊风荷载计算：依据《建筑结构荷载规范》（GB5009-2001）中风荷载体型系数：地处广西玉林市，基本风压力W0=0.25KN/㎡查表得风荷载高度变化系数μz: μz=1.178挡风系数计算ψ=[3B+2b+(4B2+b2/4)1/2].C/B.b=[3×1.7+2×5+(4×1.72+52/4) 1/2]×0.12/1.7×5=0.273塔吊主材料是角钢/方钢，体形系数μs =2.481风振系数βz：βz=1.0风荷载设计值为：W=0.8βz×μs×μz×W0=0.8×1.0×2.481×1.178×0.25=0.585KN/㎡3、塔吊基础所受弯矩的计算：风荷载对塔吊基础产生的弯矩计算Mw=W×ψ×B×H×H×0.5=0.585×0.273×1.7×44×44×0.5=262.81KN-mMkmax=Mw+Mc+P×hc=261.81KN.m+989 KN.m+30 KN×1.0m=1280.81 KN.m三、承台内暗置挑梁配筋计算暗梁宽度b: 500mm, 暗梁高度h: 1000mm作用于桩基承台顶面的竖向力F: F=1.2Fk=1.2×583kn=699.6 kn作用于桩基承台顶面的弯矩M： M=Mw+M c=261.81 KN.m +989 KN.m =1250.81 KN.m暗梁端承受的竖向力Fh: Fh=F/4=699.6kn/4=174.9 KN暗梁端承受的弯矩Mv: Mv=M/2=1250.81 KN.m /2=625.41 KN.m圆桩直径1250mm等效为方桩a: a=1250mm×0.8=1000mm计算简图：不考虑梁另一端竖向力产生的反向力弯矩作用，偏于安全，梁计算截面处的弯矩M1：M1=（Mv+Fn×0.19m）=(625.41 KN.m +174.9 KN×0.19m）=658.641 KN.m1、梁截面配筋计算依据《砼结构设计规范》（GB50010-2002）第7.5条受弯构件承载力计算，采用双排配筋。
塔吊基础计算书
塔吊分项参数计算塔吊是施工场地最重要的施工机械之一，其使用贯穿了整个工程。
在这过程中间隔时间长，不可预见性因素多，为确保塔吊的安全，以下计算都按极限苛刻条件下能保证塔吊正常工作计算。
即：塔吊设置在最大开挖深度处；型钢柱与混凝土灌注桩连接按光滑面锚固。
（计算详值见计算表格） 1. 基础竖向极限承载力计算F=F1+ F2F ——基础竖向极限承载力kn F1——塔吊自重（包括压重）kn F2最大起吊重量kn 2.单桩抗压承载力、抗拔力计算桩顶竖向力的计算（依据《建筑桩技术规范》JGJ94-94的第条）F 十。
iV V-A- M =1.2 —±士 弱尹2" Z* （"+”计算结果为抗压，“-”为抗拔）其中 N i ——单桩桩顶竖向力设计值kNn 单桩个数，n=4；F ——作用于桩基承台顶面的竖向力设计值TG ——塔吊基础重量KNMx,My 承台底面的弯矩设计值kN.mxi,yi 单桩相对承台中心轴的XY 方向距离mM ——塔吊的倾覆力矩kN.m3.桩长以及桩径计算 桩采用钻孔灌注桩R =f A +U £ f l >R = N xgk 实际 ppp s ii1U P =n d其中Rk 实际一一实际钻孔灌注桩承载能力KN桩端面承载能力KN桩侧摩擦阻力总和IUp£fsliKNR——单桩轴向承力安全值KN孔一一桩安全系数取2d桩直径m4.桩抗拔验算Ok=入RQk八k实际5.桩配筋计算桩身配筋率可取0.20%〜0.65% （计算取上限0.65%），抗压主筋不应少于6①10,箍筋采用不少于①6@3mm的螺旋箍筋，在桩顶5倍桩身直径范围内箍筋①6@1mm，每隔2m设一道2①12焊接加强箍筋。
As = S桩截面*配筋率n = 4As/ （n 巾2）其中n ——竖筋根数根As ——钢筋总截面积m①一一竖筋直径m6.桩上部钢支柱计算钢支柱采用 hxbxtwxt = 350 * 350 x 12 x 19, H 型钢。
塔吊基础的计算书

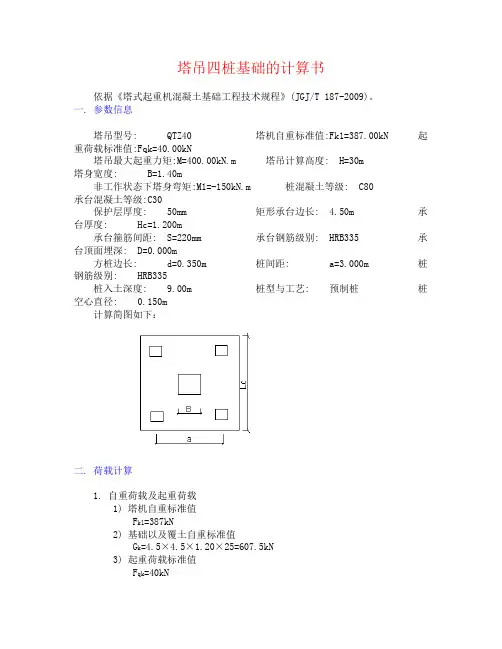

塔吊四桩基础的计算书依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009)。
一. 参数信息塔吊型号: QTZ40 塔机自重标准值:Fk1=387.00kN 起重荷载标准值:Fqk=40.00kN塔吊最大起重力矩:M=400.00kN.m 塔吊计算高度: H=30m塔身宽度: B=1.40m非工作状态下塔身弯矩:M1=-150kN.m 桩混凝土等级: C80 承台混凝土等级:C30保护层厚度: 50mm 矩形承台边长: 4.50m 承台厚度: Hc=1.200m承台箍筋间距: S=220mm 承台钢筋级别: HRB335 承台顶面埋深: D=0.000m方桩边长: d=0.350m 桩间距: a=3.000m 桩钢筋级别: HRB335桩入土深度: 9.00m 桩型与工艺: 预制桩桩空心直径: 0.150m计算简图如下：二. 荷载计算1. 自重荷载及起重荷载1) 塔机自重标准值F k1=387kN2) 基础以及覆土自重标准值G k=4.5×4.5×1.20×25=607.5kN3) 起重荷载标准值F qk=40kN2. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (Wo=0.2kN/m2)=0.8×1.48×1.95×1.54×0.2=0.71kN/m2=1.2×0.71×0.35×1.4=0.42kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=0.42×30.00=12.54kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×12.54×30.00=188.16kN.m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (本地区 Wo=0.35kN/m2)=0.8×1.51×1.95×1.54×0.35=1.27kN/m2=1.2×1.27×0.35×1.40=0.75kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=0.75×30.00=22.40kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×22.40×30.00=335.95kN.m3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值M k=-150+0.9×(400+188.16)=379.34kN.m非工作状态下，标准组合的倾覆力矩标准值M k=-150+335.95=185.95kN.m三. 桩竖向力计算非工作状态下：Q k=(F k+G k)/n=(387+607.50)/4=248.63kNQ kmax=(F k+G k)/n+(M k+F vk×h)/L=(387+607.5)/4+(185.95+22.40×1.20)/4.24=298.80kN Q kmin=(F k+G k-F lk)/n-(M k+F vk×h)/L=(387+607.5-0)/4-(185.95+22.40×1.20)/4.24=198.45kN 工作状态下：Q k=(F k+G k+F qk)/n=(387+607.50+40)/4=258.63kNQ kmax=(F k+G k+F qk)/n+(M k+F vk×h)/L=(387+607.5+40)/4+(379.34+12.54×1.20)/4.24=351.60kNQ kmin=(F k+G k+F qk-F lk)/n-(M k+F vk×h)/L=(387+607.5+40-0)/4-(379.34+12.54×1.20)/4.24=165.65kN四. 承台受弯计算1. 荷载计算不计承台自重及其上土重，第i桩的竖向力反力设计值：工作状态下：最大压力 N i=1.35×(F k+F qk)/n+1.35×(M k+F vk×h)/L=1.35×(387+40)/4+1.35×(379.34+12.54×1.20)/4.24=269.63kN非工作状态下：最大压力 N i=1.35×F k/n+1.35×(M k+F vk×h)/L=1.35×387/4+1.35×(185.95+22.40×1.20)/4.24=198.35kN2. 弯矩的计算依据《塔式起重机混凝土基础工程技术规程》第6.4.2条其中 M x,M y1──计算截面处XY方向的弯矩设计值(kN.m)；x i,y i──单桩相对承台中心轴的XY方向距离(m)；N i──不计承台自重及其上土重，第i桩的竖向反力设计值(kN)。
塔吊基础计算书
塔吊桩基础计算书一、参数信息塔吊型号:QZT63(5013),自重(包括压重)F 1=1100.00 kN,最大起重荷载F 2=50.00 kN 。
塔吊倾覆力距M=1600.00kN.m,塔身宽度B=1.60m 。
混凝土强度:C35P8,四边形承台边长Lc=5.00m 。
桩直径d=0.60m,桩间距a=3.00m,承台厚度Hc=1.35m ，桩入土深度为15.00m 。
基础顶标高为车库筏板上平标高,D=0。
二、塔吊基础承台顶面的竖向力与弯矩计算1、塔吊自重(包括压重)F 1=1100.00 kN2、塔吊最大起重荷载F 2=50.00 kN作用于桩基承台顶面的竖向力 F=1.2×(F 1+F 2)=1380.00kN塔吊的倾覆力矩 M=1.4×1600.00=2240.00kN.m三、矩形承台弯矩的计算计算简图：c图中x 轴的方向是随机变化的，设计计算时应按照倾覆力矩M 最不利方向进行验算。
1、 桩顶竖向力的计算(依据《建筑桩技术规范》JGJ94-2008。
其中 n──单桩个数，n=4；F──作用于桩基承台顶面的竖向力设计值，F=1.2×1150.00=1380.00kN；G──桩基承台的自重，G=1.2×(25.0×Bc×Bc×Hc+20.0×Bc×Bc ×D)=1072.50kN；Mx,My──承台底面的弯矩设计值(kN.m)；x i,y i──单桩相对承台中心轴的XY方向距离(m)；N i──单桩桩顶竖向力设计值(kN)。
经计算得到单桩桩顶竖向力设计值:最大压力：N=(F+G)/4+M*(a/1.414)/[2*(a/1.414)2] (M为塔吊的倾覆力矩，a 为桩间距)N=(1380.00+1072.50)/4+2240.00×(3.00/1.414)/[2×(3.00/1.414) ^2]=1141.02kN2、矩形承台弯矩的计算(依据《建筑桩技术规范》JGJ94-2008。
塔吊专项方案计算书
一、工程概况本工程位于我国某城市，项目名称为“XX住宅小区”。
该住宅小区占地面积约12万平方米，总建筑面积约30万平方米，包含多层住宅、小高层住宅和配套设施等。
为确保施工过程中的垂直运输需求，本项目拟采用QTZ80型塔吊进行施工。
二、塔吊选型及基础设计1. 塔吊选型：根据施工现场实际情况，塔吊型号选为QTZ80型，其主要参数如下：- 起重量：80t- 起升高度：120m- 跨度：60m2. 基础设计：- 基础类型：独立基础- 基础尺寸：长×宽×高= 6m×6m×1.5m- 混凝土强度等级：C30- 混凝土用量：约18.6m³三、计算依据1. 《建筑地基基础设计规范》（GB50007-2011）2. 《塔式起重机设计规范》（GB/T5031-2010）3. 《混凝土结构设计规范》（GB50010-2010）四、计算内容1. 地基承载力计算：- 根据地质勘察报告，地基承载力特征值fak=180kPa。
- 基础底面积A = 6m×6m = 36m²。
- 基础埋深d = 0.75m。
- 计算基础承载力Fk = fak × A = 180kPa × 36m² = 6480kN。
2. 塔吊基础配筋计算：- 基础顶面配筋：主筋4Φ20，箍筋Φ10@150。
- 基础底面配筋：主筋4Φ20，箍筋Φ10@150。
- 计算混凝土受压区高度x：- 混凝土强度等级C30，f'c = 14.3N/mm²。
- 抗拉强度设计值f_t = 1.43N/mm²。
- 计算混凝土截面面积A = 6m×6m = 36m²。
- 计算配筋率ρ = (4×4×3.14×20²×1.43) / (36×1000) = 0.033。
- 计算受压区高度x = (0.5 × 14.3 × 36 × 0.033) / (1.43 × 20²) = 0.26m。
塔吊基础计算书
塔吊基础计算书一、参数信息塔式起重机型号：QTZ80(5613)新乡克瑞重型机械科技股份有限公司。
最大载重量=6000.00kg（最大），标准节重量=860kg（每节高度1.65米），平衡重=14800kg，塔机自重（40米标准高度）：40000kg，塔机基本高度40米。
基础搭设高度为：130.0m。
二、基础尺寸计算考虑到施工现场D轴至E轴交19轴至20轴桩基没有施工，塔吊基础要躲开桩基，所以塔吊基础形状及位置详见后附图。
实际塔吊基础底面积37.06平方米，混凝土基础形状详见后附图，混凝土强度等级:C35，基础厚度1.35米。
三、塔式起重机基础承载力计算(考虑动载、自重误差及风载对基础的影响，取系数n=2)：当不考虑附着时的基础设计值计算公式：P=(2N总+1.2G)/基础底面积N总塔式起重机自重G为基础自重N总塔式起重机自重：N总=（N自重+N标准节+N平衡重+N最大起重量）*2=(40*9.8+0.86*9.8*43+14.8*9.8+6*9.8)*2=1916.5KNG=1.2*37.06*1.35*2.5*9.8=1470.92KNP=(2N总+1.2G) /基础底面积=（1916.5+1470.92）/37.06=91.04KPa根据以上计算，此基础需要承受最大承载力P=91.04Kpa。
根据塔吊厂家提供的塔吊基础图（见后附图）要求地基承载力为200KPa，塔吊基础尺寸5.3米*5.3米，基础底面积28.09平方米。
样本要求地基需承受的最大压力为5618KN。
实际施工中本工程依据河南省郑州地质工程勘察院2011年06月提供的《建正东方中心岩土工程勘察报告(详细勘察)》设计。
基础持力层为第8层粉土，天然地基承载力特征值为160kpa。
基础底面积37.06平方米，实际地基可以承受的最大压力为5929.6KN。
综上所述，本工程设计的塔吊基础满足计算需要最大承载力及塔机样本要求的地基需承受的最大压力，计算结论：本塔吊基础符合要求。
塔吊基础、承台承载力计算书
塔吊基础、承台承载力计算书一、概况根据本工程的情况采用一台江苏正兴建设机械有限公司生产的QTZ40B型塔式起重机负责整个工程的货物垂直运输，该型号的塔机的技能参数及技术指标如下：（详细塔吊性能见使用说明书）。
最大工作幅度：40m起升高度：50m额定起重力矩：400kN最大重力力矩：400KN基础承受的荷载：二、桩基础，承台栽力计算1、单桩验算本工程塔吊基础采用4ф600四根灌注桩，桩长l=20m,按下图布置：桩顶偏心竖向作用下：N max=(F+G)/n+M x y max/Σy i2+M y x max/Σx i=630/4+453*1.25/(1.252+1.252)+453*1.1/2.2=157.5+181.2+249.15=587.85KN所以单桩的竖向承载力应满足R≥1.2N max=1.2*587.85=705.42KN桩身暂按构造筋配置取8Ф16R=ф(f c A+f y’A s’)=0.36*(15*3.14*3002+210* 3.14*82*8)=1647KN ≥705.42KN符合要求当塔吊大臂方向移至与基础成45度斜角时，为单桩承受最大荷载处此时：Q=（F+G）/n=1.2*(240+24*3.6*3.6*1.25)/4=188.64KN ≤R=1556KNQmax=Q+M*Xmax/ Σx i2=188.64+453*1.54/1.542=482.8kN≤R=1647KNQmin= Q-M*Xmax/ Σx i2=188.64-294.2=-105.36kN≤R=1647KN2、承台强度验算承台采用C30混凝土，轴心抗压强度设计值fc=15N/mm2,Ⅱ级钢筋，fy=310/mm21、h=1250mm,h0=1250-50=1200mm2、各桩均在破坏锥体范围内，不必作冲切验算3、抗剪强度验算：V=0.006f c b m h0=0.006*10*3600*1200=2592KN≥R=1647KN4、承台配筋：As=M/(0.9h0fy)=453*106/0.9*1200*310=1354mm2单位长度内的配筋面积：As=1354/3.6=376 mm2选Φ12 @ 120双向双层布置5、水平剪力H=βd2(1.5d2+0.5d)1/5(1+Q min/(2.1γf t A)=3.6*0.62(1.5*0.62+0.5*0.6)1/5(1+0/2.1*453*3.14*0.32) =1.32kN<10/4=2.5kN所以需配抗弯钢筋As=M/fy(h0-As’)=2.5*4.0*106/(210*(550-402)) =318mm2600桩实配钢筋：主筋13Ф16，间距145mm,长20米。
QTZ50塔吊天然基础计算书
QTZ50塔吊天然基础计算书一、参数信息型号:QTZ50 塔吊起重高度H=120m塔吊倾覆力距M=530kN.m 混凝土强度等级:C35塔身宽度B=1.50m，基础以上土的厚度:D=1.5m自重F1=240.8fkN，基础承台厚度h=1.3m最大起重荷载F2=40kN，基础承台宽度R=5.5m二、基础最小尺寸计算基础的最小宽度取:Bc=5.00m三. 塔吊基础承载力计算依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。
计算简图:当不考虑附着时的基础设计值计算公式：当考虑附着时的基础设计值计算公式：当考虑偏心距较大时的基础设计值计算公式：式中 F──塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载，F=304.30kN；G──基础自重与基础上面的土的自重，G=1.2×(25.0×Bc×Bc×Hc+Ym×Bc ×Bc×D) =3025.22kN；Ym——土的加权平均重度Bc──基础底面的宽度，取Bc=5.50m；W──基础底面的抵抗矩，W=Bc×Bc×Bc/6=27.73m3；M──倾覆力矩，包括风荷载产生的力距和最大起重力距，M=1.3×530=689kN.m；a──合力作用点至基础底面最大压力边缘距离(m)，按下式计算：a=Bc/2-m/(F+G)=5.5/2-689/(360.96+3025.219)=2.01m。
经过计算得到:无附着的最大压力设计值Pmax=(360.96+3025.219)/5.52+689/27.73=136.786kPa无附着的最小压力设计值Pmin=(360.960+3025.219)/5.52-689/27.73=80.032kPa有附着的压力设计值 P=(360.96+3025.219)/5.52=111.940kPa偏心距较大时压力设计值Pkmax=2×(360.96+3025.219)/(3×5.5×2.01)=102.101kPa四. 地基基础承载力验算地基基础承载力特征值计算依据《建筑地基基础设计规范》GB 50007-2002第5.2.3条。
塔吊基础计算书
塔吊基础计算书一、塔吊基本参数（按起重臂下自由高度40m计算）1.塔帽、驾驶室、转盘等合计：G1=90KN2.起重臂重合计：G2=75KN3.平衡臂重合计：G3=60KN4.配重合计：G4=120KN5.标准节14节合计：G5=168KN6.起重量1.3—6吨：即Q1=13—60KN7.起升速度：V=1m/秒8.起重机旋转速度：n=0.6r/min9.制动时间：按0.2秒计算10.起重机倾斜按3‰考虑11.Q2 基础自重：5*5*1.35*2450kg*10=827kN12.根据建设单位提供的地质勘察报告地基承载力满足要求二、工作状态下稳定性验算：（倾覆点O1）1、起重机重力矩M1=G4*16.5+G3*9.5+(G1+G5)*2.5-G2*20=120*16.5+60*9.5+(90+168)*2.5+960*2.5-75*20=4095KN.m2、起重力矩M2=870KN.m3、工作力矩M3=M2V/gt=870*1/(900-40*0.62)=770KN.m4、旋转力矩M4=M2n2h/(900-Hn2)=870*0.62*40/(900-40*0.62)=14.14KN.m5、风压力矩M5=10.2*20+5*40=404KN.m6、倾斜力矩M6=(G1+G2+G3+G4+G5+Q2)*3‰*∑G/(Q2+∑G)*40=（90+75+60+120+168+827）*3‰*513/（827+513）*40=61.56KN.m K=(M1-M3-M4-M5-M6)/M2=(4095-770-14.1-404-61.56)/870=3.27>1.15 稳定三、工作状态（倾覆点Q2）1、M=（G1+G5+Q2）*2.5+G2*25-G3*4.5-G4*11.5=2937.5KN.m2、其余同第二节K=(M-M3-M4-M5-M6)/M2=(2937.5-637-14.14-404-61.56)/870=2.09>1.15 稳定四、非工作状态（倾覆点O2）1.M1=2850—2937.5KN.m 取M1=2850KN.m(最低高度)2.M5按0.6KN/m2计算：N1=40.8KN M5=40.8*14.14=576.9KN.m3.M6=61.56KN.m4.K=M1/(M5+M6)=2850/(576.9+61.56)=4.46>1.15 稳定。
塔吊基础计算书
塔吊基础计算书一、塔吊型号TQZ60本工程根据建筑物高度需要，塔设高度为58m，吊钩有效高度50m，基础表面受力情况如下：工作状态下：基础顶部所受的水平力H=24.5KN，基础所受的垂直力P=555KN，基础所受倾翻力矩M1=1252KN.M基础所受的扭矩M2=67KN.M非工作状态下：H=24.5KN，P=555KN，M1=1796KN.m，M2=0KN.m。
以上数据属生产厂家提供，根据使用说明书要求地基承载力必须达到120KN/m2以上。
而现场地质报告，安装塔吊地基承载力达不到以上要求。
所以本工程拟采用预制管桩基础，单桩承载力为650KN，承台尺寸为600*600*130cm。
二、桩基计算：基础埋深1.4米，基底以上结构及覆土总重量G=γAh=20×6×6×1.4=1008KN桩基数量：n=（N+G）/R=（555+1008）/650=2.4 取n=4 根据地质报告提供资料q工作=45Kpa，q非工作=60KpaΦ500管桩端阻力为500Kpa。
R=（45×2＋60×8）×3.14×0.5＋3.14×0.52÷4×5000=187.9KN满足要求，设计有效桩长为10米。
187.9＞2R=130KN满足要求三、单桩承载力验算：承台底部弯矩（取M1=1796KN·M）M=M1+Hh=1796+24.5×1.3=1827.85 KN·MM max=（F+G）/N+（M x y i）/∑y i=（555+1008）/4+（1827.85×1.75）/4×1.752=651.87KN＜125R=812.5KN 满足要求N=（555+1008）/4=390.75＜R 满足要求四、承台设计1．承台尺寸为600*600*130cm 砼强度C25f ck=17.0N/mm2f cmk=18.5N/mm2f tk=1.75N/mm2R g=310KN h0=125 桩顶埋入承台5cm承台的冲切、抗剪及抗弯验算的桩净反力为N=N max－G/N=651.87－1008/4=399.87KN2．承台冲切验算：μm=4×（2+3.5）/2=11m h0=1250.75f tkμm h0=0.75×1.75×11×1.25×103=1804.69KNKF c=2.2×555=1221＜1804KN 满足要求3．受剪计算：最大剪力V=651KV=1.55×399.87×2=1239.60KN0.07×17.0×2.5×1.25×103=3718.75KN 满足要求4．承台的弯矩及配筋计算：M=∑Nx i=2×399.87×1.75=1399.545KN·MA g=（1.4×1399.545×104）/（0.9×1.25×3100）=28.09cm2取30Φ16=3Ag=2.011×30=40.22 双向配筋Φ16@200 五、底板配筋：底板高度h=400mm,h0=360mm，砼强度C25(f c=12.5N/mm2，f cm=13.5N/mm2),Ⅱ级钢筋f y=310N/mm2。
40米高塔吊基础计算书
40米高塔吊基础计算书一、参数信息塔吊型号：QZT80(5214)，塔吊起升高度H：40.00m，塔身宽度B：1.5m，基础埋深d：2.00m，自重G：550kN，基础承台厚度hc：1.40m，最大起重荷载Q：60kN，基础承台宽度Bc：5.20m，混凝土强度等级：C35，钢筋级别：HRB335，基础底面配筋直径：25mm额定起重力矩Me：800kN·m，基础所受的水平力P：30kN，标准节长度b：2.5m，主弦杆材料：角钢/方钢, 宽度/直径c：120mm，所处城市：福建厦门市，基本风压ω0：0.8kN/m2，地面粗糙度类别：D类密集建筑群，房屋较高，风荷载高度变化系数μz：1.4 。
二、塔吊对交叉梁中心作用力的计算1、塔吊竖向力计算塔吊自重：G=550kN；塔吊最大起重荷载：Q=60kN；作用于塔吊的竖向力：F k＝G＋Q＝550＋60＝610kN；2、塔吊风荷载计算依据《建筑结构荷载规范》（GB50009-2012）中风荷载体型系数：地处福建厦门市，基本风压为ω0=0.8kN/m2；查表得：风荷载高度变化系数μz=1.4；挡风系数计算：φ=[3B+2b+(4B2+b2)1/2]c/(Bb)=[(3×1.5+2×2.6+(4×1.52+2.62)0.5)×0.12]/(1.5×2.6 )=0.421；因为是角钢/方钢，体型系数μs=2.138；高度z处的风振系数取：βz=1.0；所以风荷载设计值为：ω=0.7×βz×μs×μz×ω0=0.7×1.00×2.138×1.4×0.8=1.676kN/m2；3、塔吊弯矩计算风荷载对塔吊基础产生的弯矩计算：Mω=ω×φ×B×H×H×0.5=1.676×0.421×1.5×40×40×0.5=846.715kN·m；M kmax＝Me＋Mω＋P×h c＝800＋846.715＋30×1.4＝1688.72kN·m；三、塔吊抗倾覆稳定验算基础抗倾覆稳定性按下式计算：e＝M k/（F k+G k）≤Bc/3式中 e──偏心距，即地面反力的合力至基础中心的距离；M k──作用在基础上的弯矩；F k──作用在基础上的垂直载荷；G k──混凝土基础重力，G k＝25×5.2×5.2×1.4=946.4kN；Bc──为基础的底面宽度；计算得：e=1688.72/(610+946.4)=1.085m < 5.2/3=1.733m；基础抗倾覆稳定性满足要求！四、地基承载力验算依据《建筑地基基础设计规范》(GB50007-2012)第5.2条承载力计算。
1塔吊基础计算书
1#塔吊基础计算书依据《塔式起重机混凝土基础工程技术规程》（JGJ/T 187-2009）。
.参数信息塔机自重标准值:Fkl=548. 80kN 塔吊最大起重力矩:M=2200kN ∙ m 塔吊计算高度:H=40m桩身混凝土等级:C35 保护层厚度:H=50mπι 承台厚度:Hc=l. 3m 承台钢筋级别:HRB400桩直径:d=0. 7m桩钢筋级别:HRB400桩型与工艺:泥浆护壁钻（冲）孔灌注桩二.荷载计算1）塔机自重标准值F kl =548. 8kN2）基础以及覆土自重标准值G k =4. 4×4.4×1. 30×25=629. 2kN承台受浮力：F lk =4. 4×4. 4×15. 69× 10=3037. 584kN塔吊型号：TC5613 起重荷载标准值:Fqk=80.塔身宽度:B=l ∙6m 承台混凝土等级:C35 矩形承台边长:H=4. 4m 承台箍筋间距:S=400mm 承台顶面埋深:D=0∙ 0m桩间距:a=3m 桩入土深度：33m 计算简图如下：1. 自重荷载及起重荷载3）起重荷载标准值F qk=80kN2.风荷载计算1)工作状态下塔机塔身截面对角线方向所受风荷载标准值a.塔机所受风均布线荷载标准值(Wo=0. 2kN∕∏]2)W k=0. 8×1. 59×1. 95×1. 2×0. 2=0. 60kN∕m2q sk=l. 2×0. 60×0. 35×1.6=0. 40kN∕mb.塔机所受风荷载水平合力标准值F vk=q sk×H=O. 40X40. 00=16. 00kNc∙基础顶面风荷载产生的力矩标准值Msk=0∙ 5F vk2)非工作状态下塔机塔身截面对角线方向所受风荷载标准值a.塔机所受风均布线荷载标准值(本地区Wo=0. 35kN∕m2)W k=0. 8×1. 62×1. 95×1. 2×0. 35=1. 06kN∕m2 q sk=1.2×l. 06×0. 35×1. 60=0. 71kN∕mb.塔机所受风荷载水平合力标准值Fvk=Qsk×H=O. 71×40. 00=28. 53kNc.基础顶面风荷载产生的力矩标准值Ms『0. 5F vk3.塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值M k非工作状态下，标准组合的倾覆力矩标准值M k三.桩竖向力计算非工作状态下：Qk=(Fk+G1<)∕n=(548∙ 8+629. 20)/4=294. 50kNQk max=(F k÷G k)∕n÷(M k÷F vk×h)∕L= (548. 8+629. 2)/4+(370. 62+28. 53×1. 30)/4. 24=390. 61kN Qk m in=(Fk÷G k-F lk)∕n-(M k÷F vk×h)∕L= (548. 8+629. 2-3037. 584)/4-(370. 62+28. 53×1. 30)/4. 24=-561. 01kN工作状态下：Qk= (Fk÷θk÷F q k) ∕n=(548. 8+629. 20+80)/4=314. 50kNQkmaχ= (F k+G k+F qk) / n+ (M k+F vk× h)∕L= (548. 8+629. 2+80)/4+(2068. 03+16. 00×l. 30)/4. 24=806. 92kN Qkmin= (Fk÷G k÷F qk-F lk)∕n-(M k÷F vk× h)∕L= (548. 8+629. 2+80-3037. 584)/4-(2068. 03÷16. 00×l. 30)/4. 24=-937. 31kN四.承台受弯计算1.荷载计算不计承台自重及其上土重，第i桩的竖向力反力设计值：工作状态下：最大压力N i=l. 35× (F k+F qk)∕n+l. 35× (M k+F vk×h)∕L=1. 35X (548. 8+80)/4+1. 35X (2068. 03+16. 00X1. 30)/4. 24=876. 98kN最大拔力N i=l. 35× (F k+F qk)∕n-l. 35× (M k+F vk×h)∕L=1.35× (548. 8+80)/4-1. 35X (2068. 03+16. 00X1. 30)/4. 24=-452. 54kN非工作状态下：最大压力N i=l. 35×F k∕n+l. 35× (M k+F vk×h)/L=1.35×548. 8/4+1. 35× (370. 62+28. 53X1. 30)/4. 24=314. 97kN2.弯矩的计算依据《塔式起重机混凝土基础工程技术规程》第6. 4. 2条M X= Σ‰ %其中M x, M yl——计算截面处XY方向的弯矩设计值(kN. m)；x i, y i——单桩相对承台中心轴的XY方向距离(m)；N i——不计承台自重及其上土重，第i桩的竖向反力设计值(kN)。
塔机天然地基基础计算范本
塔吊基础设计计算书工程名称： 编制单位：1.计算参数 (1)基本参数采用1台塔式起重机，塔身尺寸m ；现场地面标高m,基础底标高m ，基础埋设深度m 。
（2）塔吊受力情况：M塔吊基础受力示意图基础顶面所受垂直力基础顶面所受水平力基础所受扭矩基础顶面所受倾覆力矩比较桩基础塔吊基础的工作状态和非工作状态的受力情况,塔吊基础按计算： F k =kN ，F h =kN ，M=kN.mF k ，=kN ，F h ，=kN ，M k =kN .m2.基础底面尺寸验算 （1）基础尺寸:长(a)=m ，宽(b)=m ，高(h)=m 。
（2）基础混凝土: 强度等级，f t =N/mm 2，γ砼=25kN/m 3。
（3）基础底面基础底面标高m 、基础置于土层:；地基承载力特征值f ak=kPa、地基土γ=18.8kN/m3。
G k=a×b×h×γ砼=kNkPa基础底面矩W=ab2/6=m3M k/W=kPa3.地基承载力验算（1）修正后的地基承载力特征值计算f a=f ak+ηbγ(b-3)+ηdγm(d–0.5)=kPa（2）地基承载力验算1）当轴心荷载作用时2）当偏心荷载作用时4.抗倾覆验算倾覆力矩M倾=M=kN.m抗倾覆力矩M抗=(F k+G k)×a/2=kN.mM抗/M倾=5.受冲切承载力验算kPaA L=m2h0=m,βhp=a t=m,a b=m,a m=m0.7βhp f t a m h0=kNF L=P j A L=kNα=1,βhs=,a m/L=(α-P j/1.4f tβhs)βhs/βhp=F L=0.7βhp f t a m h0=kN6．受剪切承载力验算a m/L=(α-P j/1.4f tβhs)βhs/βhp=7．基础配筋验算（1）基础弯矩计算a=m,a’=m,L=mP jmax=F k'/A+M k'/W=kPaP jmin=F k'/A-M k'/W=kPaM=1/12a2[P jmax(3L+a’)+P jI(L+a’)]=kN.m（2）基础配筋基础采用钢筋，f y=300N/mm2；A s1=M/(0.95f y h0)=mm2；按照最小配筋率ρ=0.15%计算配筋；A s2=ρbh0=mm2；比较A s1和A s2，按配筋，取mm(钢筋间距满足要求)；8．计算结果（1）基础尺寸：长(a)=m,宽(b)=m,高(h)=m,基础底标高m。
塔吊基础计算书
矩形板式基础计算书计算依据：1、《塔式起重机混凝土基础工程技术规程》JGJ/T187-20092、《混凝土结构设计规范》GB50010-20103、《建筑地基基础设计规范》GB50007-2011一、塔机属性塔机竖向荷载简图1、塔机自身荷载标准值k三、基础验算基础布置图G k=blhγc=5.5×5.5×1.6×25=1210kN基础及其上土的自重荷载设计值：G=1.2G k=1.2×1210=1452kN荷载效应标准组合时，平行基础边长方向受力：M k''=G1R G1+G2R Qmax-G3R G3-G4R G4+0.9×(M2+0.5F vk H/1.2)=77×30+3.8×18.68-47.5×14.1-168×13.6+0.9×(1120.8+0.5×24.162×48/1.2)=870.07kN·mF vk''=F vk/1.2=24.162/1.2=20.135kN荷载效应基本组合时，平行基础边长方向受力：M''=1.2×(G1R G1+G2R Qmax-G3R G3-G4R G4)+1.4×0.9×(M2+0.5F vk H/1.2)=1.2×(77×30+3.8×18.68-47.5×14.1-168×13.6)+1.4×0.9×(1120.8+0.5×24.162×48/1.2) =1332.811kN·mF v''=F v/1.2=33.827/1.2=28.189kN基础长宽比：l/b=5.5/5.5=1≤1.1，基础计算形式为方形基础。
W x=lb2/6=5.5×5.52/6=27.729m3W y=bl2/6=5.5×5.52/6=27.729m3相应于荷载效应标准组合时，同时作用于基础X、Y方向的倾覆力矩：M kx=M k b/(b2+l2)0.5=957.053×5.5/(5.52+5.52)0.5=676.739kN·mM ky=M k l/(b2+l2)0.5=957.053×5.5/(5.52+5.52)0.5=676.739kN·m1、偏心距验算相应于荷载效应标准组合时，基础边缘的最小压力值：P kmin=(F k+G k)/A-M kx/W x-M ky/W y=(618.45+1210)/30.25-676.739/27.729-676.739/27.729=11.634kPa≥0 偏心荷载合力作用点在核心区内。
塔吊基础计算书
配重高度hp(m)
0.70
基础混凝土强度
C35
3、计算简图
二、计算过程：
1. 修正地基承载力设计值：(本基础设计不考虑上部覆土)
f = fk+ηb×r×( b-3)+ηd×rm×( d-0.5)=
208.12
kN/m2
其中：
基础宽度的地基承载力修正系数ηb=
0.3
基础深度的地基承载力修正系数ηd=
fy为钢筋的抗拉、抗压强度设计值查规范
fy=
300
N/mm2
最小配筋面积
Asmin=ρbh=
9375
mm2
其中：
ρ为基础最小配筋率
0.0015
查表得配筋
Φ28 @ 125双向
截面积As(mm2)
13816
mm2
满足要求
冲击承载力Fl≤0.7βhpft×bm×ho=
3512507
N
其中：
βhp为受冲切承载力截面高度影响系数
0.94
ft为混凝土的抗拉强度设计值查表得ft=
1.57
N/mm2
c的取值：
1.6
m
bm为冲切破坏最不利一侧计算长度
bm=(c+bb)/2=
2.81
m
bb==c+2h0=
4.02
m
h0为截面有效高度h0=h-as=
Pmax=2×(F2+G1+G2+G3)/(3×l×a)=
165.01
kN/m2
Pmax
＜
1.2f=
249.75
kN/m2
基础底面处的平均压力值Pk
Pk=Pmax/2=
82.50
