电感元件交流电路中电压和电流的关系
理解电路中的电流相位关系与电压相位关系
理解电路中的电流相位关系与电压相位关系在学习电路的过程中，我们经常会接触到电流相位和电压相位这两个概念。
理解电路中电流和电压的相位关系对于解决电路中的问题非常重要。
在本文中，我们将探讨电流相位和电压相位的概念以及它们之间的关系。
首先，让我们来了解电流相位和电压相位的含义。
在交流电路中，电流和电压的变化都是周期性的。
电流相位指的是电流波形相对于给定的参考点或参考波形所处的位置。
类似地，电压相位是电压波形相对于参考点或参考波形的位置。
在直流电路中，电流和电压都是恒定的，因此相位概念并不适用。
在交流电路中，电流和电压的相位关系是非常重要的。
通常情况下，电流和电压的相位差决定了电路中的功率传输和能量转换。
电流和电压的相位关系可以通过相位角来表示。
相位角是指电流或电压波形相对于参考点的角度位置，通常以弧度为单位。
通过测量电流和电压波形的相位差，我们可以得到相位角的数值。
了解电流和电压的相位关系对于分析和解决电路问题至关重要。
通过观察电流和电压波形的相位差，我们可以确定电路中的电感和电容元件。
例如，当电压波形领先电流波形时，我们可以推断电路中存在电感元件。
相反，如果电压波形滞后于电流波形，则可能存在电容元件。
除了电感和电容元件，电阻元件也会对电流和电压的相位关系产生影响。
在纯电阻电路中，电流和电压的相位关系是相同的，因为电阻元件不会改变波形的相位。
然而，在电感电路和电容电路中，电流和电压的相位关系将会发生变化。
例如，当电流波形滞后于电压波形时，表示电路中存在电感，而当电流波形领先于电压波形时，说明电路中存在电容。
了解电流相位和电压相位的关系可以帮助我们更好地理解电路中发生的现象。
在分析电路时，我们可以使用相位关系来确定元件的类型和数量，从而解决电路中的问题。
此外，电流相位和电压相位还可以帮助我们设计和优化电路，以实现所需的电路功能。
总结起来，理解电路中的电流相位和电压相位关系对于解决电路问题非常重要。
电流和电压的相位关系可以通过相位角来表示，用于确定电路中存在的元件类型和数量。
纯电感交流电路
3.5 纯电感交流电路同频率
3.5 纯电感交流电路
一、电压、电流的关系
2. 波形图：ωt u i
O
u , i U 3. 相量关系：（ψu = ψi ＋90°）
U = j X L I
I
L ＋
u
－i
4. 相量图：
3.5 纯电感交流电路
3.5 纯电感交流电路
二、功率关系
3. 无功功率：Q＝UI= X L I2 单位：var
U2
X L
=
2. 平均功率(有功功率)：P＝0
P=0：电感为储能元件
【例】有一电感器,电阻可忽略不计,电感L = 0.2 H 。
把它接到220 V 工频交流电源上工作，求电感的电流和无功功率？若改接到100 V 的另一交流电源上，测得电流为0.8 A ，此电源的频率是多少？
解:(1) 接到220 V 工频交流电源时
X L =2πf L = 62.8 Ω
U 22062.8
X L I ==A = 3.5 A Q = U I = 220×3.5 var = 770 var
(2) 接到100 V 交流电源时X L 2πL
f ==100 Hz 100U 0.8I X L ==Ω=125 Ω
3.5 纯电感交流电路
总结：
1.电压电流同频率，电压超前于电流90°；
2.电压与电流的关系：
3.平均功率P =0，电感是储能元件。
4.无功功率用来说明电感与其以外电路的能量交换。
U=j X L I。
电路中的交流电压与交流电流
电路中的交流电压与交流电流在电路中，交流电压和交流电流是两个重要的参数。
交流电压指的是在电路中随时间变化的电压，而交流电流是电路中随时间变化的电流。
交流电压和交流电流的变化规律符合正弦函数，其数学表达式为V(t) = Vm*sin(ωt + φ)和I(t) = Im*sin(ωt + φ)，其中V(t)和I(t)分别表示随时间变化的电压和电流，Vm和Im分别表示电压和电流的最大值，ω表示角频率，φ表示相位。
交流电压和交流电流的变化是由交流电源产生的。
交流电源通过旋转磁场产生交流电压，这种电压随时间变化。
当交流电压进入电路时，电子在正半周期和负半周期中按照不同的方向流动，形成交流电流。
交流电压和交流电流的频率是指单位时间内变化的周期数。
频率的单位是赫兹（Hz），表示每秒钟变化的周期数。
在电力系统中，标准的交流电频率为50赫兹或60赫兹，这意味着电压和电流每秒钟变化50次或60次。
交流电压和交流电流的频率直接影响电路的性能和应用。
在电子设备中，频率会影响电路的幅频特性和相频特性。
幅频特性是指电路中各个频率成分的幅度随频率变化的情况，而相频特性是指电路中各个频率成分的相位随频率变化的情况。
交流电压和交流电流的相位是指电压和电流的相对关系。
当电压达到最大值时，电流是否也达到最大值，以及达到最大值的时间差，都决定了其相位差。
相位差决定了电路中电压和电流的时间关系，对于电路的稳定性和性能有重要影响。
在电路中，交流电压和交流电流通过电阻、电容和电感等元件传输。
在电阻中，交流电流和交流电压的相位相同，大小成比例。
而在电容和电感中，交流电流和交流电压的相位有一定的差异。
电容导致电流超前电压90度，而电感导致电流滞后电压90度。
通过了解交流电压和交流电流的变化规律以及其在电路中的传输特性，我们可以更好地理解电路的工作原理和性能。
在电路设计和故障排除中，对交流电压和交流电流的分析可以帮助我们找出问题的根源并采取相应的措施。
电感元件的正弦交流电路
X
L
和通过线圈
的电流有效值 I L ;(2)写出通过线圈的电流瞬时表达式。
解：(2)方法一：
因为 所以
U 15
3
I
U jX L
15
3
3.925
3.82
6
2
iL 3.82
2 sin(1570t )A 6
已知某线圈的电感 L 2.5mH ，加在线圈两端的电压为
uL 15
2
sin(1570t
线圈的电流有效值 I L ;(2)写出通过线圈的电流瞬时表达式。
解：(1)由题意得
X L L 1570 2.5103 3.925
线圈中电流的有效值为
IL
UL XL
15 3.925
3.82 A
已知某线圈的电感 L 2.5mH ，加在线圈两端的电压为
uL 15
2
sin(1570t
3
)V，求:(1)线圈的感抗
2.2.2 电感元件的正弦交流电路
1．电感两端电压与电流的关系
如下图所示为一线性电感元件的正弦交流电路。当电感
线圈中通过交流电流i时，其中便会产生感应电动势eL。根据
基尔霍夫电压定律可知
u
eL
L
di dt
选电流为参考正弦量，即设
i Im sin t 则
u
L
d（Im sin dt
t）
LIm
sin（t
UmIm
sin
t
cos t
UmIm 2
sin
2t
UI
sin
2t
p随时间变化的波形如下图所示。
由上图所示可知，在第一个和第三个1/4周期内，p为正值， 此时，电感元件相当于负载，它从电源取用电能，并将其转换 为磁场能量储存起来；在第二个和第四个1/4周期内，p为负值， 此时，电感元件向外释放能量，它把储存的磁场能量转化为电 能，还给电源。显然，在一个周期内，电感元件正弦交流电路 的平均功率为零，即

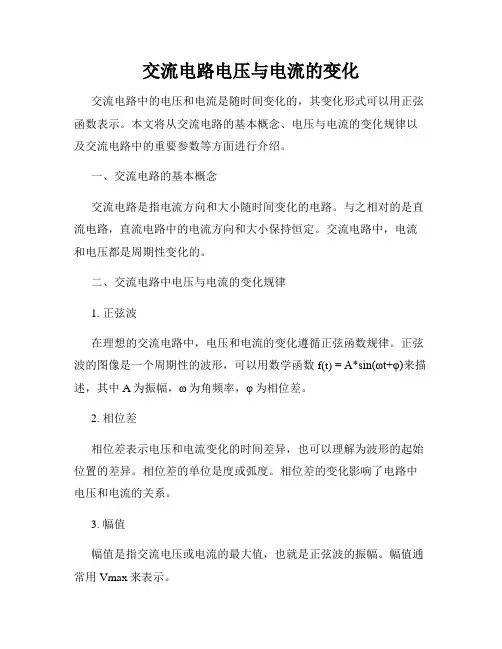

交流电路电压与电流的变化
交流电路电压与电流的变化交流电路中的电压和电流是随时间变化的，其变化形式可以用正弦函数表示。
本文将从交流电路的基本概念、电压与电流的变化规律以及交流电路中的重要参数等方面进行介绍。
一、交流电路的基本概念交流电路是指电流方向和大小随时间变化的电路。
与之相对的是直流电路，直流电路中的电流方向和大小保持恒定。
交流电路中，电流和电压都是周期性变化的。
二、交流电路中电压与电流的变化规律1. 正弦波在理想的交流电路中，电压和电流的变化遵循正弦函数规律。
正弦波的图像是一个周期性的波形，可以用数学函数f(t) = A*sin(ωt+φ)来描述，其中A为振幅，ω为角频率，φ为相位差。
2. 相位差相位差表示电压和电流变化的时间差异，也可以理解为波形的起始位置的差异。
相位差的单位是度或弧度。
相位差的变化影响了电路中电压和电流的关系。
3. 幅值幅值是指交流电压或电流的最大值，也就是正弦波的振幅。
幅值通常用Vmax来表示。
4. 频率频率是指单位时间内正弦波完成的周期数，单位是赫兹（Hz）。
频率的倒数称为周期，用T表示。
三、交流电路中的重要参数1. 电阻电阻是交流电路中最基本的参数之一，用于限制电流的流动。
电阻的单位是欧姆（Ω）。
2. 电感电感是交流电路中的另一个重要参数，用于储存电能，并抵抗电流的变化。
电感的单位是亨利（H）。
3. 电容电容是交流电路中的另一个重要参数，用于储存电能，并且能够对电流变化做出快速的响应。
电容的单位是法拉（F）。
4. 交流电阻交流电路中的电阻称为交流电阻，其值与电流的变化有关，通常用复数表示。
四、交流电路中的电压与电流的相位关系交流电路中的电压和电流之间存在相位关系，通过相位差来描述。
当电压和电流的相位差为0时，表示两者完全同相；当相位差为90度时，表示电压和电流是互相垂直的。
五、交流电路中的功率计算在交流电路中，功率的计算需要考虑电压、电流的相位关系。
交流电路中的有功功率和无功功率对于电路的运行状态有重要影响。
纯电感电路电压与电流的关系
想一想:电阻对交、直流电的阻碍作用是相同的？
双刀双掷开关s选择不同电源，灯泡亮度有何不同？
- + 6V 直流
电
R
S
6V 交流电
现象
灯泡亮度 一样
结论
电阻对直流电和 交流电的阻碍作 用是相同的。
频率↑→ 电流↓→ 感抗↑ 自感↑→ 电流↓→ 感抗↑
（与频率成正比）
（与自感成正比）
实验结论
结论： 感抗XL与自感L和交流电频率f成正比
注意
扼流圈
常 见 扼 流 圈
低频扼流圈 高频扼流圈
通直流、阻交流
分类
通低频、阻高频
结论
电流与电压的关系
在纯电感电路中，电压与电流成正比
IU X
L
这就是纯电感电路中的欧姆定律。
电流与电压的关系
3、纯电感电路中电压与电流相位的关系
u,
i
u
UL
i
O
π/2
π
2π
2π/3 ωt
I
电流与电压的瞬时值变化不一致，电压超 前电流90O，但周期相同。
结论
小结
1、电感对交流电的阻碍作用叫感抗。
X 2fL L L
其中XL、 L、 f单位分别为欧() 、亨（H）、赫（Hz）
2、扼流圈
3、纯电感电路欧姆定律
I U XL
4、纯电感电路电流与电压周期相位关系
电压超前电流90O相位角,周期相同。
作业
1、完成P156面1（3）（4） 2（2）（4）
X 2 fL L L
其中XL、 L、 f单位分别为欧() 、亨（H）、赫（Hz）
有一电源，里面含有两种成份的电流， 一是交流电，另一是直流电，请思考怎样 去掉输出电流中交流成分，而只保留直流 成分呢？
交流电路电感电压和电流关系
交流电路电感电压和电流关系在电路的世界里，电感就像是那个神秘而又聪明的家伙，它在交流电中扮演着不可或缺的角色。
我们今天就来聊聊这个电感和电压、电流之间的那些事儿，让我们一起探寻这个电气界的小秘密吧！1. 电感的基本概念首先，电感是什么呢？简单来说，电感就是一种储存能量的元件。
当电流通过它的时候，电感会在周围形成一个磁场，就像是在空气中偷偷做着它的功课。
你知道吗？这个磁场就像是一位守护神，保护着电流的稳定。
不过，这个守护神也有个脾气，就是它不喜欢电流突然变化，一旦电流一动，它立马就会发出电压反抗。
真是个“拗”脾气的家伙啊！1.1 电压与电流的关系那么，电感中的电压和电流之间有什么样的关系呢？别急，咱们慢慢说。
电感电压和电流之间其实是有一个相位差的。
简单来说，就是电压在电流变化之前出现。
就好比是前面有个“先知”，提前告诉你即将发生的事情。
当电流开始上升，电压就会先“闪亮登场”，你可以想象成电流是个慢半拍的演员，而电压则是那位早到的导演。
1.2 相位差的重要性这个相位差可不是小事，它可是影响整个电路性能的大问题。
为了让电路运行得更加顺畅，电压和电流需要和谐相处。
如果它们之间的相位差过大，电路就会像是跳舞时踩到脚一样，导致能量损失，影响效率。
这时候，电感就像是个调和剂，尽量让电压和电流保持在一个合适的节奏上。
2. 电感的特性接下来，我们来聊聊电感的一些特性。
电感不仅仅是一个简单的元件，它的行为可复杂着呢！首先，我们得知道，电感的自感现象非常有趣。
当电流在电感中变化的时候，它会产生自感电动势，反抗电流的变化。
就像是一个执拗的老头，不管你怎么劝，就是不愿意改变自己的想法。
2.1 储能能力另外，电感还具有很强的储能能力。
当电流通过电感时，能量会存储在它的磁场中。
这种储能就像是把电能存进银行，等到需要的时候再取出来。
不过，电感的“储蓄”可不是无底洞，储存的能量最终还是要通过电流的变化释放出来。
要是你不及时取钱，可能就会面临通货膨胀，哈哈！2.2 阻抗作用还有，电感在交流电路中有个特别的角色，那就是提供阻抗。
电路中的交流电压与电流的频率关系计算方法
电路中的交流电压与电流的频率关系计算方法电路中的交流电压与电流的频率关系是电子工程领域中一个重要而复杂的问题。
要理解这个关系并进行计算，需要一些基础的电路知识和数学工具。
下面将讨论一些常见的计算方法，以帮助读者更好地理解这个问题。
首先，我们要了解电压和电流的频率是如何定义的。
频率是指单位时间内重复发生的周期性事件的次数。
在电路中，我们通常使用赫兹（Hz）作为频率的单位，1赫兹等于每秒一次。
交流电压和电流的频率就是指单位时间内交流电压和电流变化的次数。
在交流电路中，电压和电流可以表示为函数关系的形式，通常使用正弦函数或余弦函数来描述。
这种表示方式是因为正弦函数和余弦函数具有周期性和可重复性的特点，非常适用于描述交流电的变化过程。
为了计算电路中电压和电流的频率关系，我们首先需要知道电路中的频率。
通常，电路的频率可以通过信号源（如发电机或示波器）产生的交流电信号进行测量。
一般情况下，交流电信号的频率是固定的，可以通过设备自身的参数或设置进行调节。
知道了电路的频率后，我们就可以计算电压和电流的频率关系了。
一种常用的计算方法是通过欧姆定律和电感或电容的特性来实现。
对于电阻电路，欧姆定律告诉我们电压和电流之间的关系是线性的，可以用以下公式表示：V = I * R其中，V是电压，I是电流，R是电阻。
此公式可以用于计算任意频率下的电阻电路的电压和电流关系。
对于电感电路和电容电路，我们需要考虑电感和电容对电压和电流的频率特性的影响。
对于电感电路，电感元件会对电流的频率做出响应，并形成电压的相移。
计算电感电路的电压和电流频率关系可以使用以下公式：V = I * jωL其中，V是电压，I是电流，j是虚数单位，ω是角频率，L是电感。
这个公式可以反映电感对电流频率的响应，并给出电压和电流之间的关系。
对于电容电路，电容元件会对电压的频率做出响应，并形成电流的相移。
计算电容电路的电压和电流频率关系可以使用以下公式：V = I / jωC其中，V是电压，I是电流，j是虚数单位，ω是角频率，C是电容。
纯电阻与纯电感电路1431
19
一、填空 题
三、问答与计算题
1．在纯电感电路中U/I=X L，Um/Im=XL，为什么u/i ≠XL? 答：因为纯电感的瞬时电流和电压相位相差90 °，所以u/i ≠X L。
20
21
22
23
6
三、计算题
7
8
二、纯电感电路
9
（一）电感的实物展示
10
（二）电感元件的图形、文字符号
线圈
带磁芯连续可调线圈 磁芯线圈 磁芯有单隙的线圈 带固定抽头的线圈
线圈中通过一定数量的变化电流，线圈产生感应电动势大小的能力就 称为线圈的电感量，简称电感。电感常用字母“L”表示。
电感的SI 单位是亨利，简称亨，通常用符号“H ”表示。常用单位还 有“μH”“mH ”，它们的换算关系如下：
QL
?
ULI
?
I2XL
?
U2 XL
无功功率 QL反映了电感元件与电源之间能量交换的规模 。
问题与讨论
1. 电源电压不变，当电路的频率变化时，
通过电感元件的电流发生变化吗？
f 变化时XL随之变化，导致电流i 变化。
2. 能从字面上把无功功率理解为无用之功吗？ 不能！
16
? 例题 一个0.7 H的电感线圈，电阻可以忽略
纯电阻与纯电感电路
1
一、纯电阻电路
2
交流特性
（一）电压与电流的相位关系
若加在电阻两端的正弦电压初 相为零，即
uR ? U R m sin ? t
则通过电阻的电流瞬时值应为：
i ? uR ? U R m sin ? t
R
R
结论：在纯电阻交流电路中交流特性
（二）电流与电压的数量关系
1电压与电流的关系
交流：f
XL
电感L具有通直阻交的作用
XL ω L2 π f L
感抗XL是频率的函数
根据： i 2I sinω t
u 2I ω Lsin ( ω t 90 )
可得相量式：I I 0
U U 90 Iω L 90
则：
UI
U I
90 jL
U jIω L I(jX L )
电感电路复数形式的欧姆定律
(2) 平均功率P （有功功率）
P 1
T
pdt
T0
1
T
[UI cos UI cos(2ω t )]dt
iR
L
di dt
1 C
idt
+ 设：i 2 I sinω t
_ C u_ C 则 u 2IR sinω t
为同频率 正弦量
2 I ( ω L)sin( ω t 90) 2I ( 1 )sin(ω t 90)
ωC
(2)相量法
I
+
+
R U_R
+
U jXL U_L
+
_ -jXC U_C
a、相量式
dt
的变化率成
2 U ωC sin(ω t 90) 正比。
ui
ui
① 频率相同
② I =UC
ωt ③电流超前电压90
90
相位差 u i 90
u 2Usinω t i 2Uω C sin( ω t 90)
有效值 I U ωC 或 U 1 I
定义：
XC
1 ωC
1 2π fC
ωC
容抗（Ω）
则: U I XC
XC
1 2π f
C
电路中的电压与电流关系
电路中的电压与电流关系在我们日常生活和现代科技中，电路无处不在。
从简单的手电筒到复杂的计算机系统，都离不开电路的运作。
而理解电路中电压与电流的关系，对于我们掌握电路的工作原理、设计和故障排查至关重要。
首先，让我们来明确一下电压和电流的基本概念。
电压，通俗地说，就是推动电荷流动的“压力”。
就好比水在水管中流动，水压越大，水流就越有力。
在电路中，电压用伏特（V）来度量，它使得电荷能够在电路中移动。
电流呢，则是电荷的定向移动。
想象一下一群有序排队行走的人，这就类似于电流。
电流用安培（A）来衡量，它表示单位时间内通过电路某一横截面的电荷量。
那么，电压和电流之间到底有怎样的关系呢？这就不得不提到欧姆定律。
欧姆定律指出，在一段电路中，通过导体的电流与导体两端的电压成正比，与导体的电阻成反比。
用公式表示就是：I ＝ U ／ R，其中 I 表示电流，U 表示电压，R 表示电阻。
电阻是电路中的一个重要概念。
它可以理解为导体对电流流动的阻碍作用。
不同的材料具有不同的电阻值，比如铜的电阻相对较小，而橡胶的电阻则非常大。
电阻的大小取决于导体的材料、长度、横截面积以及温度等因素。
当我们给一个电阻恒定的电路施加不同的电压时，电流会相应地发生变化。
比如，一个 10 欧姆的电阻，如果施加 5 伏特的电压，根据欧姆定律，电流 I ＝ 5 ／ 10 ＝ 05 安培。
如果将电压提高到 10 伏特，电流就会变成 1 安培。
反过来，如果电路中的电流发生变化，而电阻不变，那么电压也必然会随之改变。
这就像在一个固定粗细的水管中，如果水流变快（电流增大），那么必然是水压增大（电压增大）导致的。
在实际的电路中，电压和电流的关系还会受到其他因素的影响。
比如电源的性质，直流电源和交流电源下，电压和电流的变化规律是不同的。
直流电源提供的电压和电流相对稳定，而交流电源则会周期性地改变电压和电流的大小和方向。
再比如，电路中的元件不仅仅只有电阻，还可能有电容和电感。
正弦交流电路中纯电感元件上电压、电流、电动势关系
论正弦交流纯线性电感电路中 电压、电流和自感电动势的相位关系魏培钦 (2008.06.10)摘要：纯线性电感电路中电压、电流和自感电动势的相位关系早已有结论——电压超前电流90，电流超前自感电动势 90。
可是到目前为至，本人所见的教科书在推导上述结论时都以根本不可能存在的电压、电流、自感电动势的正方向关系为推论的基础，也没有完整清楚地分析电流的变化趋势与自感电动势相位的关系，“虛晃一枪”而过，令学生困惑难已。
本文以电压和电动势方向的规定、法拉第电磁感应定律、楞次定律、基尔霍夫电压定律为基础，既完整分析电流的变化趋势对电压、电流、自感电动势之间相位关系的影响，又以真实的电压、电流、自感电动势的正方向关系建立电压方程，论述纯线性电感电路中电压、电流和自感电动势的相位关系，使学生能更好地理解和掌握纯线性电感电路中电压、电流和自感电动势的相位关系。
一、本人所见的教科书对纯线性电感电路中电压、电流和自感电动势的相位关系的推导过程和存在“问题”图1所示电路中，变化的电流经过电感元件L 时，电感元件L 就产生自感电动势来阻碍电流的变化。
设电路中电阻和电容可忽略不计，L 是线性电感元件，并且电压、电流和自感电动势的正方向如图所示，则：L d die L dt dtΦ=-=- （1—1） 根据基尔霍夫电压定律得：dtdiL e u L L =-= （1—2）设t I i m ωsin =，则：(sin )cos sin(90)sin(90)(13)m L m m m di d I t u LI L tdt dtI L t U t ωωωωωω====+=+-sin(90)sin(90180)sin(90)(14)L L m m m die u LU t dtU t U t ωωω=-=-=-+=+-=--所以，L u 比i 超前90 ，i 比L e 超前90。
显然，上述的推导过程简洁正确，但存在如下令学生费解的“问题”：1．L u 、i 、L e 之间显然不存在着图1所示的正方向关系，由这一根本不存在的电压、电 流、自感电动势之间的正方向关系得出dt di L dt d e L -=Φ-=，并建立方程dtdiL e u L L =-=。
纯电感元件在正弦交流电路中的电压与电流关系
纯电感元件在正弦交流电路中的电压与电流关系
在正弦交流电路中，纯电感元件的电压与电流之间存在一定的关系。
根据电感元件的特性，其电压与电流的关系可以通过以下公式表示：
V = jωLI
其中，V表示电感元件的电压，I表示电感元件的电流，L表示电感元件的电感值，ω表示电路中的角频率。
j是虚数单位，满足j² = -1。
这个公式表明，电压与电流之间存在90度的相位差，且电压与电流之间的关系是线性的，也就是电压与电流成正比。
当电流通过电感元件时，会产生一个由电感元件本身决定的感应电动势，从而引起电压的变化。
需要注意的是，电感元件在交流电路中会引入阻抗，即纯电感元件的阻抗Z可以表示为：
Z = jωL
因此，在交流电路中，纯电感元件的电压和电流之间不仅存在幅值比例关系，还存在相位差。
这个相位差由纯电感元件的阻抗决定，通常为正90度。
电感元件电压电流的相位关系
电感元件电压电流的相位关系
电感电压电流相位关系：电流总是滞后电压90度，电压超前电流90度。
电感的基本特性是阻碍电流的变化，所以电流总是滞后电压90度。
电容器是一种能储存电荷的容器，电流总是超前电压90度。
当电感元件交流电流过电容器时，电感元件两端的电压相位会滞后电流90度；当流过电感时，电感元件两端的电压相位会超前电流90度。
另外，当交流电流过电阻时，电压和电流是同相位的，即相位差为0。
电感元件两端的电压，除了电感量L以外，与电阻元件R不同，它不是取决于电流i本身，而是取决于电流对时间的变化率。
电流变化愈快，电感两端的电压愈大，反之则愈小。
据此，在稳态情况下，当电流为直流时，电感两端的电压为零；当电流为正弦波时，电感两端的电压也是正弦波，但在相位上要超前电流；当电流为周期性等腰三角形波时，电压为矩形波，如此等等。
总的来说，电感两端的电压波形比电流变化得更快，含有更多的低频成分。
电感器：
电感器是能够把电能转化为磁能而存储起来的元件。
电感器的结构类似于变压器，但只有一个绕组。
电感器具有一定的电感，它只阻碍电流的变化。
如果电感器在没有电流通过的状态下，电路接通时它将试图阻碍电流流过它；如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。
电感器又称扼流器、电抗器、动态电抗器。
电感元件电压电流关系公式
电感元件电压电流关系公式全文共四篇示例，供读者参考第一篇示例：电感元件是一种广泛应用于电路中的被动元件，它具有存储能量的特性。
电感元件的电压电流关系公式是描述电感元件在电路中电压和电流之间的关系的重要公式，其掌握对于电路工程师和电子爱好者来说至关重要。
电感元件是由螺线管或绕组构成的，当电流通过电感元件时，会在其内部产生一个磁场，这个磁场将存储一部分电能。
根据法拉第定律，变化的磁场将导致感应电动势的产生，从而产生电流。
在直流电路中，电感元件的电流会随时间的变化而变化，根据基尔霍夫电压律，电感元件的电压与其电流之间存在一个关系式：V = L di/dtV表示电感元件的两端电压，L表示电感元件的电感值，di/dt表示电流变化的速率。
这个关系式说明了电感元件的电压取决于电流的变化率，即电感元件对电流变化的反应。
在交流电路中，电感元件对电流的反应更为复杂。
由于交流电压的频率变化很快，电感元件内部的磁场也随之变化，从而产生电感电动势。
在这种情况下，电感元件的电压和电流之间的关系可以表示为：电感元件的电压电流关系公式对于电路设计和分析非常重要。
通过这些公式，我们可以了解电感元件在电路中的作用和特性，进一步优化电路的性能和稳定性。
掌握这些公式也能够帮助我们更好地理解电路中的电磁现象，提高对电磁学的理解。
第二篇示例：电感元件是一种电子元件，它的电压和电流之间存在着一定的关系。
在电路中，电感元件能够产生感应电动势，同时也能储存电磁能量。
了解电感元件的电压和电流关系对于电路设计和分析是非常重要的。
在电路中，当电感元件接通电压时，会产生一个磁场，并且磁场的变化会导致感应电动势的产生。
根据电磁感应定律可以得到感应电动势的公式为：\[ \varepsilon = -L \frac{di}{dt} \]\[ \varepsilon \] 是感应电动势，单位为伏特；L是电感元件的电感，单位为亨利；\[ di/dt \] 是电流i的变化率，单位为安培每秒。
电流随电压的变化规律
电流随电压的变化规律
电流与电压之间有着密切的关系，可以分为以下几种：
1、直流电流与电压的关系：直流电流在交流电压一定的情况下，会不
断的随电压增大而增大，但一定的电压下电流的变化几乎是匀速的，
直到电压超过电路的额定电压时，电流可能随着电压的上升变得极大。
2、交流电流与电压的关系：交流电流的变化是振荡的，且其变化范围
要远远大于直流电流，交流电路中的电压在某一范围内会使电流近似
于匀速变化，一旦电压超过规定范围，电流就开始振荡，最后电流会
随着电压的升高而变大。
3、有源电路中电流与电压的关系：有源电路中的电压与电流的变化规
律比较复杂，其变化与施加的电压有关，但受有源电路内部参数影响，电流不一定随着施加的电压发生线性变化，往往会随着施加的电压发
生非线性变化。
4、电容电路中电流与电压的关系：电容电路中电流与电压的变化规律
比较复杂，一般情况下电容电路中电流会随着施加的电压迅速增加，
但随着电容内电流的积累，电容电路中的电流会随着施加的电压变化
越来越缓慢，最后得到一个定值。
5、电感电路中电流与电压的关系：电感电路中的电流和电压之间的变化规律基本相反，即电流在施加的电压的达到一定的范围时，其变化要么接近零，要么会随着施加的电压减小而减小，并且最终电感电路中的电流会收敛到一个定值。
电路中的电压电流关系知识点总结
电路中的电压电流关系知识点总结在我们日常生活和现代科技中，电路无处不在，从简单的手电筒到复杂的计算机系统，都离不开电路的运作。
而理解电路中电压和电流的关系，是掌握电路知识的关键。
首先，我们来了解一下什么是电压和电流。
电流，简单来说，就是电荷的定向移动。
就好像一群人沿着特定的方向有序地前进。
而电压呢，则是促使电荷定向移动形成电流的原因，它就像一种推动力，驱使电荷在电路中流动。
在一个简单的直流电路中，电压（V）、电流（I）和电阻（R）之间存在着一个非常重要的关系，那就是欧姆定律。
欧姆定律表明：电流等于电压除以电阻，用公式表示就是 I ＝ V ／ R 。
这个公式告诉我们，如果电压增大，在电阻不变的情况下，电流也会增大；反之，如果电阻增大，在电压不变时，电流就会减小。
比如说，我们有一个电路，其中电源提供的电压是 10 伏特，电阻是 5 欧姆，那么根据欧姆定律，通过这个电阻的电流就是 10 ÷ 5 ＝ 2安培。
电阻在电路中起着限制电流的作用。
电阻的大小取决于导体的材料、长度、横截面积以及温度等因素。
一般来说，导体越长、横截面积越小，电阻就越大。
就像一条狭窄又漫长的道路，能够通过的人流（电流）就比较少。
再来说说串联电路中的电压电流关系。
在串联电路中，电流处处相等。
这就好比是一条单行道，不管在哪个位置，通过的车流量（电流）都是一样的。
而总电压等于各个电阻两端的电压之和。
例如，有两个电阻 R1 和 R2 串联在电路中，通过它们的电流都是 I ，电阻 R1 两端的电压是 V1 ＝ I × R1 ，电阻 R2 两端的电压是 V2 ＝ I × R2 ，那么总电压 V 总＝ V1 ＋ V2 ＝ I ×（R1 ＋ R2) 。
接下来是并联电路。
在并联电路中，电压处处相等。
可以想象成几个分支道路都连接到同一个高压水源，每个分支道路的水压（电压）是相同的。
总电流等于各支路电流之和。
比如有两个电阻 R1 和 R2 并联在电路中，它们两端的电压都是 V ，那么通过电阻 R1 的电流是 I1＝ V ／ R1 ，通过电阻 R2 的电流是 I2 ＝ V ／ R2 ，总电流 I 总＝ I1＋ I2 ＝ V ×（1 ／ R1 ＋ 1 ／ R2) 。
纯电感电路中电压与电流的关系解析
纯电感电路中电压与电流的关系解析电感简介：电感（电感线圈）是用绝缘导线绕制而成的电磁感应元件，也是电子电路中常用的元器件之一。
电感是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母L表示，主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
电感器结构1、骨架骨架泛指绕制线圈的支架。
一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），大多数是将漆包线（或纱包线）环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。
骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。
小型电感器（例如色码电感器）一般不使用骨架，而是直接将漆包线绕在磁心上。
空心电感器（也称脱胎线圈或空心线圈，多用于高频电路中）不用磁心、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定距离。
2、绕组绕组是指具有规定功能的一组线圈，它是电感器的基本组成部分。
绕组有单层和多层之分。
单层绕组又有密绕（绕制时导线一圈挨一圈）和间绕（绕制时每圈导线之间均隔一定的距离）两种形式；多层绕组有分层平绕、乱绕、蜂房式绕法等多种。
3、磁心与磁棒磁心与磁棒一般采用镍锌铁氧体（NX系列）或锰锌铁氧体（MX系列）等材料，它有工字形、柱形、帽形、E形、罐形等多种形状。
4、铁心铁心材料主要有硅钢片、坡莫合金等，其外形多为E型。
5、屏蔽罩为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作，就为其增加了金属屏幕罩（例如半导体收音机的振荡线圈等）。
采用屏蔽罩的电感器，会增加线圈的损耗，使Q值降低。
6、封装材料有些电感器（如色码电感器、色环电感器等）绕制好后，用封装材料将线圈和磁心等密封起来。
封装材料采用塑料或环氧树脂等。
纯电感电路中电压与电流间的数量关系由于电阻很小的线圈组成的交流电路，可以近似地看成是一个纯电感电路。
电路中的电流与电压的交流特性
电路中的电流与电压的交流特性交流电路中的电流和电压是描述电路中能量传输和信号传递的重要参数。
了解电流和电压的交流特性，对于电路设计和故障排除都具有重要的意义。
本文将着重介绍电流和电压在交流电路中的特性，包括交流信号的频率、振幅和相位以及电流和电压之间的相互关系。
交流电路中的电流和电压是周期性变化的，其变化方式可以用正弦函数描述。
交流信号的频率是指单位时间内信号周期的数量，单位为赫兹。
在交流电路中，信号的频率通常是固定的，而不同的设备和应用可能需要不同的频率。
另一个重要的参数是交流信号的振幅，它表示信号的最大值，单位通常为伏特或安培。
振幅决定了信号的幅度大小，即信号的强弱。
在电路中，信号的振幅可以通过变压器、放大器等电子元件进行调节。
此外，交流电路中的电流和电压还具有相位差。
相位差是指同一频率下，电流和电压之间的时间差异，通常用角度表示。
在正弦波中，相位差可以描述波形的滞后或超前特性。
根据欧姆定律，电流和电压之间存在着一定的关系。
在交流电路中，电压和电流之间的关系可以用电阻、电感和电容等元件来描述。
电阻是最简单的一种元件，它的阻抗与频率无关，电压和电流的相位差为零。
而电感和电容则与频率相关，其阻抗与频率成正比或反比，并且存在相位差。
在交流电路中，电流和电压之间的相位差直接影响信号的传输和电路的工作效果。
例如，对于电感元件，电压超前电流90度；对于电容元件，电压滞后电流90度。
这些相位差的变化可能导致信号衰减、时间延迟或信号失真。
为了更好地理解电流和电压的交流特性，我们可以使用示波器等仪器来观察信号的波形和变化。
示波器可以将电压和电流的变化通过图像的方式展示出来，并且可以测量电流的振幅、频率以及相位差等参数。
通过对信号波形的分析，我们可以更好地理解电路的工作状态，并进行相应的调整和改进。
总结起来，交流电路中的电流和电压具有周期性变化的特性，其频率、振幅和相位差都是重要的参数。
了解电流和电压的交流特性对于电路设计和故障排除非常重要，可以通过使用合适的仪器进行观测和分析，以优化电路性能和实现预期的电路功能。
