分布式控制
分布式控制
技术特点
分布式控制系统是在计算机监督控制系统、直接数字控制系统和计算机多级控制系统的基础上发展起来的， 是生产过程的一种比较完善的控制与管理系统。具有以下特点：
（1）高可靠性由于DCS将系统控制功能分散在各台计算机上实现，系统结构采用容错设计，因此某一台计算 机出现的故障不会导致系统其他功能的丧失。此外，由于系统中各台计算机所承担的任务比较单一，可以针对需 要实现的功能采用具有特定结构和软件的专用计算机，从而使系统中每台计算机的可靠性也得到提高。
（2）开放性DCS采用开放式、标准化、模块化和系列化设计，系统中各台计算机采用局域方式通信，实现信 息传输。当需要改变或扩充系统功能时，可将新增计算机方便地连入系统通信络或从络中卸下，几乎不影响系统 其他计算机的工作。
（3）灵活性通过组态软件根据不同的流程应用对象进行软硬件组态，即确定测量与控制信号及相互间连接关 系、从控制算法库选择适用的控制规律以及从图形库调用基本图形组成所需的各种监控和报警画面，从而方便地 构成所需的控制系统。
分布式控制
集散控制系统
01 发展历史
03 结构
目录
02 发展阶段 04 技术特点
分布式控制系统（Distributed Control System，DCS）也称集散控制系统，是对生产过程进行集中管理和 分散控制的计算机控制系统。
发展历史
分布式控制系统（Distributed Control System，DCS）也称集散控制系统，是对生产过程进行集中管理和 分散控制的计算机控制系统，是随着现代大型工业生产自动化水平的不断提高和过程控制要求日益复杂应运而生 的综合控制系统，它融合了计算机技术、络技术、通信技术和自动控制技术，是一种把危险分散，控制集中优化 的新型控制系统。系统采用分散控制和集中管理的设计思想，分而自治和综合协调的设计原则，具有层次化的体 系结构。DCS已在石油、化工、电力、冶金以及智能建筑等现代自动化控制系统中得到了广泛应用。
控制系统中的分布式控制技术
控制系统中的分布式控制技术随着科技的进步，控制系统在各个领域中扮演着重要的角色。
为了提高控制系统的效率和可靠性，分布式控制技术逐渐得到应用。
本文将介绍分布式控制技术的概念、基本原理以及在实际应用中的优势和挑战。
一、概述分布式控制技术是指将控制系统中的任务分散到多个节点上进行处理的技术。
相比传统集中式控制系统，分布式控制技术具有更高的系统可用性、更灵活的系统配置和更强大的计算能力。
二、基本原理1. 网络通信分布式控制系统中各个节点之间通过网络进行通信，实现任务的分配和信息的交换。
常用的通信方式包括以太网、无线通信等。
2. 数据同步分布式控制系统需要确保各个节点上的数据保持一致性。
数据同步可以通过时间同步和消息同步来实现，确保各个节点之间的数据一致性。
3. 分布式算法为了实现协同控制，分布式控制系统需要采用分布式算法来实现任务的分配和协调。
常见的分布式算法包括分布式PID控制算法、分布式模糊控制算法等。
三、实际应用1. 工业控制系统在工业生产中，分布式控制技术可以将任务分配到不同的节点上进行处理，提高生产效率和系统可靠性。
例如，在自动化生产线中，将不同的任务分配到各个节点上，可以同时处理多个环节，提高生产效率。
2. 智能交通系统分布式控制技术在智能交通系统中也得到广泛应用。
例如，在城市交通信号控制系统中，可以将信号控制任务分布到各个信号灯上，通过协同控制来优化交通流量，提高交通效率。
3. 智能电网在智能电网中，分布式控制技术可以将电力系统中的控制任务分配给不同的发电站和负载节点，实现对电力的分布式管理和优化控制，提高电力系统的可靠性和效率。
四、优势与挑战分布式控制技术的优势在于提高了系统的可靠性和鲁棒性，使系统更加灵活和可扩展。
然而，分布式控制技术也存在着一些挑战，如网络通信的延时和丢包问题、数据同步的复杂性以及分布式算法的设计和实现难度。
结论随着科技的不断进步，分布式控制技术在控制系统中的应用越来越广泛。
2024年分布式控制系统市场分析现状
2024年分布式控制系统市场分析现状简介分布式控制系统（DCS）是一种应用于工业控制领域的先进技术，通过将多个控制器连接在一起，实现对生产过程的集中控制和管理。
本文将对分布式控制系统市场的现状进行分析。
市场规模与增长趋势根据市场研究机构的数据，全球分布式控制系统市场在过去几年保持了稳定的增长。
预计到2025年，市场规模将达到XXX亿美元，年均复合增长率为XX%。
这一增长趋势主要受到工业自动化的推动和制造业的数字化转型。
市场主要驱动因素1.工业自动化趋势：随着工业生产过程的复杂化和多样化，企业越来越需要高效的控制系统来实现生产过程的自动化和集中化管理。
2.数字化转型：制造业企业普遍意识到数字化转型的必要性，分布式控制系统作为实现数字化转型的关键技术之一，具有巨大市场潜力。
3.节能减排需求：环保意识的增强和能源资源的紧缺使企业需求高效的控制系统来实现节能减排目标，分布式控制系统能够提供精细化的控制和能源管理功能。
市场竞争格局当前，全球分布式控制系统市场竞争激烈，并呈现出以下几个特点：1. 主要厂商：市场上的主要参与者包括ABB、西门子、施耐德电气等国际知名企业，以及一些地区性的本土厂商。
2. 技术壁垒：分布式控制系统具有较高的技术门槛，需要企业拥有强大的研发能力和专业技术，因此市场上的主要厂商具有较大的优势。
3. 市场细分：分布式控制系统市场基于不同行业需求进行了细分，如石化、能源、电力等，每个行业都存在一些具有专业领域优势的企业。
4. 地区差异：分布式控制系统市场在不同地区存在一定差异，市场上的领先企业通常在多个地区都有一定市场份额。
市场前景与挑战分布式控制系统市场的前景较为广阔，但也面临一些挑战： 1. 制造业转型期：许多传统制造业企业仍然面临数字化转型难题，对分布式控制系统的需求尚未完全释放。
2. 安全隐患：分布式控制系统的信息安全风险日益凸显，如何确保系统的安全性成为市场面临的重要问题。
分布式控制系统DCS简介演示
云计算与大数据应用
随着云计算和大数据技术的快速发展，DCS也开始与这些技术结合，实现数据存 储、分析和处理的云化。
通过云计算和大数据应用，可以实现数据挖掘、预测分析、优化控制等功能，为 企业的决策提供有力支持。
总结词提高发电效率，保障电力全详细描述在电力行业中，分布式控制系统（DCS）主要用于协调控制发电机组、输配电网络和负载，实现高效发电和电力 安全。通过DCS，电力公司能够实时监控和管理电力生产过程，优化资源配置，提高发电效率，同时确保电网的 稳定运行。
化工行业应用案例
总结词
实现生产自动化，提高产品质量
分布式控制系统DCS简介演 示
汇报人： 2024-01-10
目录
• DCS概述 • DCS的体系结构 • DCS的主要功能 • DCS的发展趋势 • DCS的案例分析
01
DCS概述
DCS的定义
01
DCS是分布式控制系统的简称， 是一种集中管理和分散控制相结 合的控制系统。
02
它由多个控制器、输入输出模块 、通信网络和人机界面等组成， 实现对工业过程的控制和管理。
软件体系结构
01
02
03
04
实时操作系统
提供多任务调度、任务间通信 、内存管理等机制。
控制算法库
提供各种控制算法和策略，如 PID控制、模糊控制等。
人机界面软件
提供操作员界面，支持多种显 示和控制功能。
系统管理软件
负责系统配置、维护和管理。
网络体系结构
通讯协议
采用标准的通讯协议，如 EtherNet/IP、Modbus等。

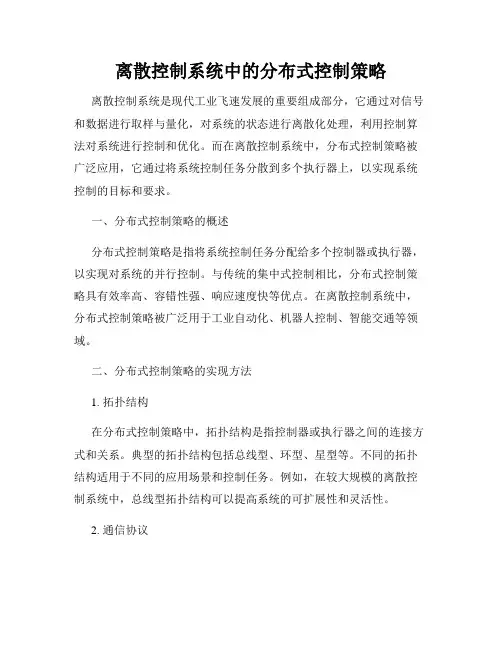

离散控制系统中的分布式控制策略
离散控制系统中的分布式控制策略离散控制系统是现代工业飞速发展的重要组成部分，它通过对信号和数据进行取样与量化，对系统的状态进行离散化处理，利用控制算法对系统进行控制和优化。
而在离散控制系统中，分布式控制策略被广泛应用，它通过将系统控制任务分散到多个执行器上，以实现系统控制的目标和要求。
一、分布式控制策略的概述分布式控制策略是指将系统控制任务分配给多个控制器或执行器，以实现对系统的并行控制。
与传统的集中式控制相比，分布式控制策略具有效率高、容错性强、响应速度快等优点。
在离散控制系统中，分布式控制策略被广泛用于工业自动化、机器人控制、智能交通等领域。
二、分布式控制策略的实现方法1. 拓扑结构在分布式控制策略中，拓扑结构是指控制器或执行器之间的连接方式和关系。
典型的拓扑结构包括总线型、环型、星型等。
不同的拓扑结构适用于不同的应用场景和控制任务。
例如，在较大规模的离散控制系统中，总线型拓扑结构可以提高系统的可扩展性和灵活性。
2. 通信协议分布式控制系统中，控制器或执行器之间需要进行信息交互和数据传输。
通信协议是实现分布式控制的关键之一。
常用的通信协议包括CAN、Ethernet、Profibus等。
不同的通信协议有不同的性能指标和适用范围，工程师需要根据具体的应用场景选择合适的通信协议。
3. 控制算法分布式控制系统中，每个控制器或执行器都需要具备一定的智能和决策能力。
控制算法是实现分布式控制的核心。
常用的控制算法包括PID控制、模糊控制、遗传算法等。
在分布式控制系统中，控制算法需要具备分散决策、协同工作等特点，以实现全局的控制目标。
三、分布式控制策略的应用案例1. 工业自动化在工业自动化领域，分布式控制策略被广泛应用于生产线的控制和优化。
通过将控制任务分散到多个执行器上，可以提高生产线的灵活性和响应速度，降低系统故障的影响。
2. 机器人控制分布式控制策略在机器人控制中也有重要应用。
通过将控制任务分布到多个关节或执行器上，可以实现机器人的协同运动和灵活控制，提高机器人的工作效率和精度。
《分布式控制》课件
《分布式控制》PPT课件
分布式控制是现代控制理论的核心之一，是实现分布式智能化的必经之路。
概述
什么是分布式控制？
分布式控制是实现智能化、自主控制和智能化决策等现代控制理论的核心之一。
为什么分布式控制很重要？
分布式控制的最大优势是实现了智能控制决策，提高了控制系统的鲁棒性和可靠性。
分布式控制的基本原理
2
分布式锁算法
分布式锁算法是实现分布式系统隔离性的重要算法之一。
3
分布式事务处理算法
分布式事务处理算法是实现分布式系统事务的常用模型。
分布式控制的应用案例
基于分布式控制的电力 系统
分布式控制技术在电力系统中 应用广泛，如电力系统的稳定 控制、调度及自动化管理等。
基于分布式控制的交通 信号灯系统
分布式控制技术在交通信号灯 系统中应用，可以自主控制信 号灯，减少拥堵，提高路网通 行能力。
基于分布式控制的航空 交通管制系统
分布式控制技术在航空交通管 制系统中可以实现全面自主控 制，提高空域利用率和安全性。
分布式控制未来发展趋势
云计算与分布式控制的关系
云计算技术的发展，推动了分布式控制系统的快速发展。
区块链技术在分布式控制中的应用
分布式控制和区块链结合将是未来发展的重要方向。
分布式人工智能控制系统的前景
分布式人工智能和控制相结合，将实现更高效的分布式自主决策，并具有极大的发展潜力。
总结与展望
1
分布式控制的优点和不足
分布式控制系统具有鲁棒性和容错性，也存在控制路径较长，控制响应时间较 慢等问题。
2
分布式控制的发展前景
分布式控制系统与信息技术的融合将推动分布式控制发展。
3
分布式控制系统的设计与实现分享分布式控制系统的设计原则方法和实践
分布式控制系统的设计与实现分享分布式控制系统的设计原则方法和实践分布式控制系统（Distributed Control System，简称DCS）是一种基于计算机网络的控制系统，它将控制通信功能和数据采集处理功能分布在不同的计算节点上，通过网络连接进行协同工作。
下面将分享分布式控制系统的设计原则、方法和实践。
设计原则：1.可扩展性：分布式控制系统应该具备良好的可扩展性，可以方便地增加或减少控制节点，以满足系统的需求变化。
2.高可用性：分布式控制系统在设计上应考虑故障容忍和容错措施，以保证在节点故障或网络故障情况下，系统能够继续正常运行。
3.实时性：对于涉及实时控制的系统，分布式控制系统应能够保证数据传输和处理的实时性，以确保系统的稳定性和准确性。
4.安全性：分布式控制系统在设计上应考虑安全性，采取相应的安全措施，保护系统不受恶意攻击和数据泄露的风险。
方法：1.基于消息传递的架构：分布式控制系统可以采用基于消息传递的架构，通过消息队列等方式进行节点间的通信和数据交换，实现控制指令的传输和反馈。
2.主从式结构：分布式控制系统可以采用主从式结构，在一个主控节点下挂载多个从控节点，主控节点负责协调和分发控制任务，从控节点执行具体的控制操作。
3.数据同步与共享：分布式控制系统中的节点需要能够实现数据的同步和共享，以保证各节点之间的数据一致性和可靠性。
实践：1.选用适当的通信协议和网络技术，如TCP/IP、以太网等，确保数据传输的稳定和可靠。
2.协调节点间的工作，采用分布式锁机制或分布式一致性算法，保证在分布式环境下任务的正确执行。
3.引入监控和诊断机制，对系统进行实时监控和故障诊断，及时发现并处理节点故障和网络故障，保证系统的高可用性和稳定性。
4.多级访问控制和身份认证，采用加密技术保护系统的安全。
对于涉及敏感数据的系统，可以采用数据加密和数字签名等方式，确保数据的机密性和完整性。
总之，分布式控制系统的设计与实现需要考虑可扩展性、高可用性、实时性和安全性等因素。
分布式控制系统设计与实现
分布式控制系统设计与实现随着人们对各种工业自动化、机器人技术等的需求不断增加，分布式控制系统作为一种重要的控制技术，发挥着越来越大的作用。
本文将介绍分布式控制系统的设计与实现，并探讨其中涉及到的相关技术，以及如何实现分布式控制系统与传统控制系统的对接。
一、分布式控制系统概述分布式控制系统是一种将整个生产过程拆分成多个小的控制单元，通过各个单元之间的通信与协作，共同完成一个完整的控制任务的控制系统。
相比于传统的中心式控制系统，分布式控制系统具有以下优势：1、高可靠性由于分布式控制系统是由多个小的控制单元协同工作，即使有一个单元出现故障，也不会影响整个系统的运行。
2、高可扩展性由于分布式控制系统是由多个小的控制单元组成，可以通过添加或删除单元来改变系统的规模，并且可以很方便地对整个系统进行升级。
3、高灵活性分布式控制系统可以根据生产需求进行动态调整，而传统的中心式控制系统则不易实现。
二、分布式控制系统的设计在分布式控制系统的设计中，需要考虑以下问题：1、系统的整体架构分布式控制系统的整体架构可以采用多种方案，例如，主从架构、对等架构等。
而对于不同的生产需求，需要选择不同的架构方案。
2、任务分配与调度由于分布式控制系统是由多个小的控制单元协同工作，需要考虑如何合理地分配任务，以实现系统的高效运行。
同时，需要考虑如何对任务进行调度，避免出现优先级不明的情况。
3、通信协议与数据格式在分布式控制系统中，不同的控制单元之间需要进行通信，因此需要设计一套通信协议和数据格式。
同时，需要保证通信协议和数据格式的兼容性，以便于不同的控制单元之间进行数据的传输和交换。
4、系统的安全性与可靠性由于分布式控制系统涉及到的控制单元较多，数据交换的复杂性也较高，因此在设计中需要考虑如何保证系统的安全性和可靠性，避免出现数据泄露、系统故障等问题。
三、分布式控制系统的实现在分布式控制系统的实现中，需要考虑以下方面：1、硬件平台的选择分布式控制系统的实现需要选择合适的硬件平台，包括控制器、传感器等设备。
分布式控制模块
分布式控制模块
分布式控制系统是一种具有高可靠性、灵活性和自控性的控制系统。
它的关键特征是采用多台不同的集控箱并分布在系统中实现控制任务。
1. 优点：
(1) 扩展性强。
分布式控制系统可以支持一个连续可扩展的架构，可
以满足客户需求，满足市场对大规模控制的不断增长的需求。
(2) 高可靠性。
分布式控制系统的可靠性高于其他控制系统，可以有
效地抵抗环境中的干扰，减少故障率。
(3) 安全性高。
分布式控制系统可以支持安全策略，降低系统被窃取，失去控制或发生重大运营安全风险的可能性。
2. 作用：
(1) 传输数据时使用多条路径可以更好地实现实时控制和管理，增强
传输效率和系统可靠性。
(2) 分布式控制系统可以减少传统控制和数据处理系统的数据中心的
安全攻击的可能性，有助于增强网络的安全性。
(3) 分布式控制系统可以提供系统多样性。
不同的系统可以采用不同
的控制方式来实现其控制及监控功能，从而更容易调节和管理系统设备。
3. 应用：
(1) 分布式控制系统在机器自动控制中受到广泛采用，可以实现远端控制以及诊断等功能。
(2) 分布式控制系统可以应用到计算机网络，电力系统和制造系统等领域。
(3) 分布式控制系统也可以应用于库存管理、运输管理和生产调度等物流管理领域，实现自动化管理。
(4) 分布式控制系统还可以应用到监控和安防领域，实现各种实时信息采集、传输和处理功能。
分布式控制系统DCS课件
数据采集
DCS能够实时采集各种传感器和测量 仪表的数据，如温度、压力、流量等， 并进行预处理，如数据滤波、去噪等。
数据处理
DCS对采集到的数据进行计算、分析 和处理，生成各种控制参数和运行状 态信息，如平均值、积分值、微分值 等。
监控与操作
监控功能
DCS能够实时监控生产设备的运行状 态和工艺流程，提供可视化的界面， 方便操作人员掌握系统运行情况。
优化控制与决策支持
优化控制
DCS采用先进的控制算法和优化技术，对生产过程进行优化控制，提高Biblioteka 产效率 和产品质量。决策支持
DCS能够根据生产数据和运行状态信息，提供决策支持功能，帮助企业做出科学 合理的决策。
04
DCS的关键技术
通信技 术
总结词
通信技术是分布式控制系统DCS中的关键技术之一，它负责各节点之间的数据传输和信 息共享。
实时数据库技术是分布式控制系统DCS中的重要技术之一，它负责存储和管理实时数据，支持系统的实时监控和 数据处理。
详细描述
实时数据库技术是分布式控制系统DCS的核心组成部分之一，它负责存储和管理系统的实时数据。实时数据库需 要具备高效的数据存储和检索能力，能够快速响应系统的实时监控和数据处理需求。此外，实时数据库还需要具 备数据备份和恢复功能，以确保数据的可靠性和安全性。
人机界面技 术
要点一
总结词
人机界面技术是分布式控制系统DCS中实现人机交互的关 键技术之一，它提供友好的用户界面和操作体验。
要点二
详细描述
人机界面技术是分布式控制系统DCS中不可或缺的一部分， 它提供了一个直观、易用的用户界面，使用户能够方便地 进行系统监控和操作。人机界面技术需要设计出符合用户 需求的界面风格和布局，提供丰富的图形、文字、声音等 多媒体信息，并支持多种交互方式，使用户能够快速获取 所需信息并进行操作。
第二章 多智能体分布式控制基础知识
第二章多智能体分布式控制基础知识1. 多智能体系统：多智能体系统指的是由多个智能体组成的系统，每个智能体具有自主决策和交互能力，并通过相互合作或竞争来实现系统目标。
2. 分布式控制：分布式控制是指将系统的控制任务分配给多个智能体，从而实现系统的协同控制。
每个智能体根据自身感知和决策能力独立地执行任务，并与其他智能体进行通信和协调。
3. 自主决策：每个智能体具有自主决策能力，能够根据自身的目标和环境信息做出决策。
自主决策可以通过使用机器学习、强化学习等方法来实现。
4. 交互能力：智能体之间通过通信和协调来实现系统目标。
交互能力可以通过消息传递、协议设计等方式来实现。
5. 合作与竞争：多智能体系统中的智能体可以通过合作来协同完成任务，也可以通过竞争来获得优势。
合作和竞争可以通过协商、博弈等方式来实现。
6. 感知与决策：每个智能体通过感知环境的信息，包括自身状态和其他智能体的状态等，进行决策。
感知和决策可以通过传感器、算法等方式来实现。
7. 通信与协调：智能体之间通过通信来交换信息，并通过协调来实现系统的协同控制。
通信和协调可以通过通信协议、约束条件等方式来实现。
8. 系统目标：多智能体系统的目标是通过智能体之间的合作与竞争，实现系统整体的优化。
系统目标可以是最大化总体效能、优化资源利用率等。
9. 分布式控制算法：为了实现多智能体系统的分布式控制，需要设计相应的算法。
分布式控制算法可以包括合作博弈、一致性算法、分布式路径规划等方法。
10. 应用领域：多智能体分布式控制的应用领域包括无人车编队控制、无线传感器网络、机器人协作等。
这些应用领域都涉及到多个智能体之间的合作与竞争。
《分布式控制系统》课件
分布式控制系统涉及到大量的数据传输和 处理，如何保证数据的安全性和隐私性是
一个重要的挑战。
实时性问题
在分布式控制系统中，如何保证数据的实 时传输和处理是一个关键的问题，也是衡
量分布式控制系统性能的重要指标。
互操作性
不同的分布式控制系统之间如何实现互操 作，如何保证不同系统之间的兼容性和协 同工作也是一个重要的问题。
控制器的性能和稳定性对整个分布式控制系统的性能和稳定性有着至关重要的影响 。
控制器的设计需要考虑到控制算法的精度、响应速度、稳定性以及可扩展性等因素 。
执行器
01
执行器是分布式控制系统的执行机构，负责接收控制器的控制 指令，并将指令转化为具体的物理动作。
02
执行器的性能和稳定性直接影响到分布式控制系统的控制效果
优缺点
智能家居控制系统具有便捷性、舒适性等 优点，但也存在隐私保护、安全防护等方 面的挑战和问题。
案例三：无人机集群控制系统
总结词
无人机集群控制系统的应用领域、系统结构、关键技术 、实现方式以及应用效果和前景。
应用领域
无人机集群控制系统在军事侦察、环境监测、物流配送 等领域具有广泛的应用前景。
系统结构
Profinet协议
基于以太网的通讯协议，适用于实时性要求较高 的分布式控制系统。
3
EtherNet/IP协议
开放的工业以太网通讯协议，支持多种通讯速率 和传输介质。
04
分布式控制系统的实现
系统集成与测试
集成开发环境
选择合适的集成开发环境， 如Eclipse或Visual Studio， 以支持分布式控制系统的开 发。
调试过程
按照调试计划逐步执行，记录调试过 程中的问题和解决方案，以便优化系 统。
控制系统中的分布式控制与协同控制
控制系统中的分布式控制与协同控制在控制系统中，分布式控制与协同控制是两种重要的控制方式。
它们在不同的应用环境下，具有各自的特点和优势。
本文将重点讨论这两种控制方式，并比较它们的优缺点，以及在实际应用中的适用范围和应用场景。
一、分布式控制分布式控制是指将整个控制系统分解为多个子系统，每个子系统负责部分控制任务，并通过通信网络进行信息交换和协调，以实现控制目标。
每个子系统可以独立运行，也可以相互协作，通过信息交换来实现全局控制。
分布式控制的优点在于系统结构清晰、模块化程度高，易于扩展和维护。
同时，分布式控制可以充分利用各个子系统的计算和存储能力，提高系统的性能和可靠性。
此外，分布式控制还具有灵活性高、容错能力强等特点，能够适应复杂、大规模的控制系统。
然而，分布式控制也存在一些缺点。
由于系统分解成多个子系统，需要进行信息交换和协调，会增加系统的通信负载和复杂度。
此外，分布式控制对网络通信的延迟和带宽要求较高，对通信环境的稳定性有一定要求。
因此，在某些实时性要求高、对通信负载敏感的应用场景下，分布式控制可能不太适用。
二、协同控制协同控制是指多个控制器通过信息交换和协调，共同完成控制任务。
它强调各个控制器之间的合作与协调，通过共享信息和共同决策，实现系统的整体优化。
协同控制的优点在于能够充分利用各个控制器的专业知识和资源，通过集体智慧来解决复杂问题。
协同控制能够对系统进行全局优化，提高系统的性能和鲁棒性。
此外，协同控制还具有适应性强、容错能力好等特点，能够应对不确定性和变化的控制环境。
然而，协同控制也存在一些挑战和难点。
首先，协同控制需要进行信息交换和共享，增加了系统的通信负载和复杂度。
其次，协同控制要求各个控制器具有较高的智能和自学习能力，能够自主决策和协同合作，这对控制算法和系统设计提出了更高的要求。
此外，协同控制还需要考虑合作协议和冲突解决等问题，增加了系统的设计和实现难度。
三、分布式控制与协同控制的比较分布式控制和协同控制都是控制系统中常用的控制方式，它们各有优劣，适用于不同的应用场景。
分布式控制算法
分布式控制算法什么是分布式控制算法？分布式控制算法是指将系统的控制任务分散到多个节点上执行，通过节点之间的通信和协作达到整体控制的目的。
与传统的集中式控制算法相比，分布式控制算法具有更高的可靠性、可扩展性和适应性。
分布式控制算法的分类基于网络拓扑结构分类1. 基于星型网络结构：所有节点都连接到一个中心节点，中心节点负责整个系统的协调和管理。
2. 基于环形网络结构：所有节点按照环形连接，每个节点只与相邻两个节点通信。
3. 基于树形网络结构：所有节点按照树形连接，每个节点只与其父亲和子孙通信。
4. 基于网格网络结构：所有节点按照网格形连接，每个节点只与相邻四个或六个节点通信。
基于任务类型分类1. 分布式协同任务：多个智能体共同完成一个任务，需要协调合作。
2. 分布式竞争任务：多个智能体互相竞争完成一个任务，需要竞争策略。
3. 分布式优化任务：多个智能体通过相互协作来优化某一指标。
分布式控制算法的实现1. 基于传统控制算法的分布式实现：将传统的集中式控制算法改造成分布式控制算法，通过节点之间的通信和协作来实现整体控制。
2. 基于协同控制算法的分布式实现：将系统分解成多个子系统，每个子系统由一个节点负责，通过协同合作来完成整体控制任务。
3. 基于自治智能体的分布式实现：每个节点都是一个自治智能体，具有自主决策和学习能力，通过相互协作来完成整体控制任务。
常见的分布式控制算法1. 分布式模型预测控制（DMPC）：将系统建模为一个动态模型，并通过模型预测来进行控制决策。
2. 分布式最优化控制（DOC）：将系统建模为一个优化问题，并通过多个节点之间的通信和协作来求解最优解。
3. 分布式强化学习（DRL）：每个节点都是一个智能体，具有自主决策和学习能力，并通过相互协作来完成整体控制任务。
4. 分布式事件触发控制（DETC）：根据系统状态变化情况触发控制决策，减少节点之间的通信开销。
分布式控制算法的优缺点优点：1. 可靠性高：分布式控制算法可以通过节点之间的协作来实现容错和冗余，提高系统的可靠性。
分布式控制dcs系统功能模块
分布式控制dcs系统功能模块分布式控制系统（DCS）是一种用于实时监控和控制工业过程的自动化系统。
它由多个功能模块组成，每个模块具有特定的功能和任务。
下面将介绍几个常见的分布式控制系统功能模块。
1. 监控模块监控模块是分布式控制系统的核心模块之一，它负责收集和处理各种过程数据，并将其显示给操作员。
监控模块通常包括实时数据采集、数据存储、数据处理和数据显示等功能。
操作员可以通过监控模块实时了解工艺过程的状态，监控关键参数的变化，及时发现异常情况。
2. 控制模块控制模块是分布式控制系统的另一个重要模块，它负责根据监控模块提供的数据进行控制操作。
控制模块通常包括控制算法的实现、控制策略的优化和控制命令的生成等功能。
通过控制模块，操作员可以对工艺过程进行自动或半自动控制，提高生产效率和质量。
3. 通信模块通信模块是分布式控制系统中实现各个功能模块之间通信的关键模块。
它负责数据的传输和交换，确保各个功能模块之间的协调和一致性。
通信模块通常包括网络通信、协议处理和数据传输等功能。
通过通信模块，各个功能模块可以实现实时的数据共享和协同工作。
4. 故障诊断模块故障诊断模块是分布式控制系统中用于监测和诊断故障的重要模块。
它负责对系统中各个设备和组件进行状态监测，及时发现和报警故障情况。
故障诊断模块通常包括故障检测、故障诊断和故障处理等功能。
通过故障诊断模块，操作员可以及时了解系统的故障情况，并采取相应的措施进行修复。
5. 数据分析模块数据分析模块是分布式控制系统中用于对采集的数据进行分析和处理的模块。
它负责对历史数据和实时数据进行统计、分析和建模，提取有用的信息和知识。
数据分析模块通常包括数据挖掘、模式识别和预测建模等功能。
通过数据分析模块，操作员可以获取更多的数据洞察力，优化工艺过程和决策。
分布式控制系统功能模块之间相互配合，共同完成对工业过程的监控和控制。
监控模块负责实时采集和显示数据，控制模块负责根据数据进行控制操作，通信模块负责数据的传输和交换，故障诊断模块负责监测和诊断故障，数据分析模块负责对数据进行统计和分析。
分布式控制系统概述
分布式控制系统概述分布式控制系统是指将控制系统的功能分布到不同的节点上，并通过网络进行通信和协调的一种控制模式。
该系统结构可以用于各种领域，例如制造业、物流运输、电力系统、交通系统等。
在这些领域中，需要对分布式控制系统进行正确的设计和管理，以实现高效、安全和可靠的控制。
分布式控制系统的基本概念是将传感器、执行器、控制器和通信网络等组件分布在不同的物理节点上，节点之间通过通信模块进行协作和同步。
传感器用于采集环境信息，执行器用于执行控制动作，控制器用于处理传感器数据并生成控制指令，通信模块用于节点之间的数据传输和命令交互。
1.可扩展性：分布式控制系统可以根据需要进行灵活的节点增减和功能扩展，从而适应不断变化的需求。
当系统需要扩展时，只需增加新的节点即可，而不需要对整个系统进行重构。
2.高可靠性：由于分布式控制系统的多节点结构，当其中一些节点发生故障时，其他节点可以继续工作，从而提高了系统的可靠性和容错性。
这种结构还可以实现冗余备份，当一些节点发生故障时，自动切换到备用节点，保证系统持续运行。
3.分布式处理能力：分布式控制系统可以充分利用各个节点的处理能力，实现并行处理和分布式计算。
这样可以提高控制系统的响应速度和处理能力，满足实时的控制需求。
4.灵活的通信能力：分布式控制系统的节点之间通过网络进行通信，可以使用各种通信协议和技术，例如以太网、CAN总线、无线通信等。
这样可以根据具体需求选择合适的通信方式，实现节点之间的数据交换和指令传递。
尽管分布式控制系统具有许多优势，但也面临一些挑战和问题。
首先是节点之间的通信延迟和数据同步问题。
由于通信网络的时延以及节点之间的处理能力差异，可能出现数据同步不及时的情况，影响系统的性能和稳定性。
其次是安全性问题，尤其是在物联网等环境下，分布式控制系统面临更多的网络攻击和数据泄漏风险。
因此，分布式控制系统需要具备安全的通信协议和机制，以保证系统的安全性和可靠性。
对于分布式控制系统的设计和管理1.系统结构设计：根据实际应用需求和系统规模，设计合适的分布式控制系统结构，确定节点之间的连接方式和通信协议。
分布式控制系统的设计与实现
分布式控制系统的设计与实现随着科技的不断进步，计算机技术在工业自动化领域的应用越来越广泛。
而分布式控制系统作为一种新的自动化控制体系结构，已经被广泛应用于各种工业控制领域。
本文将探讨分布式控制系统的设计与实现，旨在帮助读者更好地理解和使用分布式控制系统。
一、分布式控制系统的概述分布式控制系统是指把整个控制系统分散到多个处理器上，通过网络互联实现数据共享和资源利用的自动控制系统。
分布式控制系统与传统的中央集中式控制系统相比，具有以下优点：1.系统具备高可靠性。
由于系统采用了双重备份技术，即一个控制器失效时，系统还能够继续工作，从而确保了系统的高可靠性。
2.系统具有较高的扩展性。
由于分布式控制系统结构清晰，各个控制模块之间耦合度低，因此系统具有较高的扩展性，能够方便地进行模块扩展和升级。
3.系统具备较高的实时性。
分布式控制系统通过数据和信号的实时传输，确保了系统的高实时性和高可靠性，从而适用于多种实时控制场景。
二、分布式控制系统的设计思路分布式控制系统的设计需要考虑多方面的因素，如安全性、可靠性、可扩展性和实时性等。
具体的设计思路如下：1. 系统架构设计：系统采用多处理器和分层结构的设计方案，将整个系统分解为多个模块，每个模块完成自己的任务，并与其他模块协同工作。
通过不同模块之间的数据交换和信息互通，实现分布式控制系统的整体控制。
2. 数据通信设计：系统采用通用数据总线(GDB)来进行数据交换和信息传输，可以有效降低系统的成本和复杂度，并保证了系统的高标准化和高可靠性。
3. 硬件平台选择：系统采用工业控制计算机作为主要的硬件平台，具备高性能、高可靠性和高扩展性等优点，能够适应各种工业自动化控制场合，同时保证了分布式控制系统的整体稳定性和可靠性。
三、分布式控制系统的实现分布式控制系统的实现需要考虑多方面的技术难点，如数据同步、软件框架和网络协议等。
具体的实现方案如下：1. 数据同步技术：采用多种数据同步技术，包括主从同步、时间同步和数据同步，确保各个控制模块之间的数据同步和信息交换的准确性和时效性。
控制系统的分布式与集中化结构比较
控制系统的分布式与集中化结构比较分布式与集中化是控制系统中两种常见的架构结构。
本文将比较这两种结构的特点、优缺点，并讨论在不同应用场景中的适用性。
一、分布式控制系统分布式控制系统是指在一个系统中，将控制任务分配到多个分布式节点中进行实时协同控制的一种结构。
每个分布式节点都具有一定的智能和控制能力，并通过网络进行通信和协作。
分布式控制系统的特点如下：1. 灵活性高：分布式结构允许系统中的各个节点相对独立地进行控制，可以根据需求进行添加、删除或更换节点，系统的可扩展性强。
2. 响应速度快：由于控制任务分散到各个节点进行并行处理，可以提高系统的响应速度和实时性。
3. 容错性强：当分布式系统中的某个节点发生故障时，其他节点仍然可以正常运行，从而提高了系统的可靠性和容错性。
4. 抗干扰能力强：分布式结构使得系统对干扰和攻击的抵御能力更强，因为攻击一个节点并不能破坏整个系统。
尽管分布式控制系统具有上述优点，但也存在着一些缺点：1. 系统复杂性高：分布式结构需要对网络通信、节点间协作进行详细设计和调试，系统的复杂度较高。
2. 配置和维护成本高：在分布式系统中，每个节点都需要配置和维护，增加了系统成本和维护工作量。
二、集中化控制系统集中化控制系统是指将所有的控制任务都集中在一个中央控制器或服务器上进行处理的一种结构。
各个控制对象与中央控制器通过网络连接。
集中化控制系统的特点如下：1. 系统结构简单：集中化结构中只有一个中央控制器，简化了系统结构和设计。
2. 配置和维护成本低：由于所有的控制任务都集中在一个控制器上，减少了节点的配置和维护成本。
3. 数据共享方便：由于所有数据都集中在一个控制器上，各个节点之间的数据共享和通信更加方便。
然而，集中化控制系统也存在一些缺点：1. 单点故障风险：由于所有的控制任务集中在一个控制器上，当控制器出现故障时，整个系统将不可用。
2. 响应速度相对较慢：由于所有控制任务都需要通过集中控制器进行处理，系统的响应速度相对较慢。
分布式控制器
分布式控制器在当今智能控制领域中，分布式控制器是一个非常重要的概念。
它代表了一种控制系统，能够在多个处理器之间进行通信和协作，实现对物理系统的控制。
随着现代工业技术的不断发展，分布式控制器正变得越来越重要。
\subsection*{什么是分布式控制器}分布式控制器是一种控制系统，其中控制逻辑被分解到多个处理器上，这些处理器通过协议进行通信和协作来控制物理过程。
该系统具有许多优点，例如高可靠性、高效性和可扩展性。
而且，它可以让我们将控制系统拆分成更小的、更易于维护的模块，并为不同的系统组件分配不同的资源，从而提高系统的整体效率。
分布式控制器的特点是具有高度的实时性和并行性，这使得其适用于需要高效控制的工业自动化领域。
同时，它还能够实现数据共享和控制决策的分布式协作，从而加速决策流程并提高系统的整体效率。
\subsection*{分布式控制器的应用领域}分布式控制器在工业自动化领域中应用非常广泛。
例如，它们可以用于自动化生产线、流水线、机器人等许多自动化生产设备的控制。
此外，它们还可以用于医疗、能源、交通等许多其他领域的控制。
例如，分布式控制器可以用于医疗设备的控制，例如医用成像装置、呼吸机等。
这些设备需要高度精确的控制来确保正常的医疗流程，分布式控制器可以提供这种精确性和实时性。
在能源领域，分布式控制器也有许多应用。
例如，用于控制发电机、风力发电机、太阳能电池板等，从而确保能够高效地利用能源。
在交通领域，分布式控制器可以用于城市交通系统的控制，例如，红绿灯控制和交通信号系统。
同时，它还可以控制高速公路上的出入口通行情况，从而减少交通拥堵。
\subsection*{分布式控制器的优点}分布式控制器带来了很多优点。
首先，它提高了系统的可靠性和安全性。
由于控制逻辑分散在多台处理器上，因此即使其中有一台处理器发生故障，也不会影响整个控制系统。
这可以保证生产连续性和生产效率。
其次，分布式控制器可以提高控制系统的效率和精度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简答题1、典型的分布式控制系统主要包括哪几个部分？一个典型的DCS系统包括四大部分组成：至少一个现场控制站(完成系统的运算处理控制)，至少一个操作员站(完成人机界面功能、供操作员操作监视)，一台工程师站（用于离线组态、在线修改和操作系统开发。
也可以利用一台操作员站兼做工程师站）和一条通信系统2、分布式都有哪几种冗余结构？各有什么优缺点？为什么要采用冗余结构？1)分布式控制有两种冗余结构，一种是整体式冗余结构，另一种是分离式冗余结构。
2)整体式系统是由早期单回路调节器和PLC组成，因本身有操作器，常采用仪表盘备用方式；分离式冗余结构常采用多重化冗余结构：配备冷备用数据库，操作器热备用，CRT远程遥控备用等。
整体式冗余结构可以实现完全与系统分离备用，系统受干扰较小，但是系统成本较高，自动化水平较低；分离式冗余结构可以选择重要部件备用，投资较小。
3)分布式控制系统是实时在线控制系统，搞可靠性是评价分布式控制系统的主要指标，通常要求MTBF达到99.9999%以上，就必须对系统采用冷备用，热备用等方式。
通常通信系统全部冗余，控制站中主控部件热备用，电源N+1:N热备用，子模件和端子板N+1:N冷备用。
3、简述最小拍控制系统的特点。
1)若参数不变，可以实现时间最优控制；2)本质是开环控制；3)加反馈可实现闭环最优控制。
4、为什么说分布式控制是递阶控制系统？1)分布式控制系统具有以下特点：2)网络结构，将各个子系统通过总线连接起来；3)分层结构，有工程师站，操作站和控制站等构成；4)主从结构，集中操作、分散控制，控制站内部又分主从部件。
5)基于以上三点，分布式控制系统是递阶控制系统。
5、人机界面的要求主要包括哪些内容？人机接口主要是CRT的操作站。
对他们主要要求是环境要求，输入特性和图形特性的要求；1)化境要求首先指人机接口设备对环境的要求：有耐冲击和振动的特性；环境要求的第二部分是对供电的要求，它包括供电电压等级、类型和容量及允许的极限值等，也涉及到供电方式，冗余配置等内容；环境要求的第三部分是对互联设备的通信距离限制；2)输入特性的改善使操作员的操作内容和方式发生根本变化；3)图形特性是人机接口的重要特性：采用图形用户界面（GUI）、图形处理器（GP）和图形缓冲（GB）使人机接口的图形特性得到极大的提高。
人机接口的性能取决于所采用的硬件设备和软件系统。
采用多任务操作系统、关系数据库、高速数据查询语言及X窗口技术，使得操作人员可以很方便的监视和错做生产过程，使得控制工程师可以方便的组态和编程，使维护工程师能及时发现故障并正确处理。
7. 分布式控制系统为什么采用现场总线控制力式?采用现场总线控制方式具有如下优点：①消除4mA—20模拟仪表通讯的瓶颈现象：将传统的通讯是单向的模拟信号转变为双向的数字通讯：②降低现场安装费用和减少相应的设备；电缆和输入输山卡可以大幅度减少；③增强了系统的自治性；采用现场总线标准智能仪表后，操作人员可以方便地在控制室刑现场设备进行监控；④系统组态简单、安装、运行和维修方便。
8简述分布式控制系统的可扩展件、可移植性。
随着产品的完善和控制规模的扩人，分布式控制系统的硬件和应用软件可以增加。
硬件包括通讯系统、控制器和操作站等，应刖软件包括操作界面、控制功能和数模开发等。
一旦系统运行成功以后，可以被移植到任何相似的工艺过程中。
9、简述分布式控制系统的组态工作内容。
分布式控制系统的组态包括系统组态、画面组态和控制组态。
系统组态完成组成系统的各设备间的连接。
画面组态完成操作站的各种画面、画面间连接。
控制组态完成各控制器、过程控制装置的控制结构连接、参数设置等。
趋势显示、历史数据压缩、数据报表打印及画面拷贝等组态常作为画面组态或控制组态的一部分来完成。
10、对人机接口的要求主要包括哪些内容？人机接口主要是CRT 的操作站。
对它们主要要求是环境要求、输入特性和图形特性要求： ○1环境要求首先指人机接口设备对环境条件的要求；有耐冲击和震动的特性；环境要求的第二部分是对供电的要求；它包括供电电压等级、类型和容量及允许的极限值等，也涉及到供电方式，冗余配置等内容；环境要求的第三部分是对互联设备的通信距离的限制； ○2输入特性的改善使操作员的操作内容和方式发生根本变化； ○3图形特性是人机接口的重要特性；采用图形用户界面（GUI ）、图形处理器（GP ）和图形缓冲（GB ）使人机接口的图形特性得到极大的提高。
人机接口的性能取决于所选用的硬件设备和软件系统。
采用多任务操作系统、关系数据库、高速数据查询语言及X 窗口技术，使得操作人员可以很方便的监视和操作生产过程，使得控制工程师可以方便的组态和编程，使维护工程师能及时发现故障并正确处理。
11.什么叫动态显示？答：分布式控制系统对图形显示采用动态处理，得到动态的实感。
具体有如下方法： a. 升降式动态处理方法b. 推进式动态显示流体流动的方法c. 色彩动态显示温度的方法d. 填色动态显示设备状态的方法e. POPUP 动态操作的方法12.画出数字PID 闭环控制系统结构图，并阐述各部分特点。
答：在生产过程计算机控制系统中，采用图2.5所示的PID 控制，其算式为1()c dide u K e edt T T dt=++⎰ 或写成传递函数形式()1(1)()c d i U s K T s E s T s=++其中，c K 为比例增益，c K 与比例带δ成倒数关系，即1c K δ=，i T 为积分时间，d T 为微分时间，u 为控制量，e 为被控量y 与给定值r 的偏差。
13、简述选择性控制的基本原理 ：1）适应不同的工况，即设备在不同状态下，采用不同的控制方式。
通常的自动控制系统在遇到不正常工况或特大扰动时，很可能无法适应，只好从自动改为手动。
2）基于安全考虑。
在手动操作的一段时间里，操作人员为确保生产安全，适应特殊情况，有另一套操作规律，若将这一任务交给另一控制器来实现，那就可扩大自动化应用范围，使生产更加安全。
3）基于热备用考虑，一台控制器在线，另一台控制器热备用 论述题1.国内常用的分布式控制系统构成：中国CONTEC 公司的CONTEC-9000系统由管理级，监控级，控制级，和现场级组成。
管理级：中央管理机支持1024个站； 监控级：操作站和工程师站；控制级：16个控制站，320个回路，6400个控制点； 现场级：RS —485现场总线，32个RTU; （附图 看下课本P2）2、试描述在分布式控制系统中如何实现前馈控制与反馈控制相结合的控制模式? 解：前馈控制实质是一种按扰动进行调节的开环控制系统，其作用是使被控制变量不受主要扰动作用而产生偏差。
其特点是当扰动产生后，被控制变量还未显示出变化以前，根据扰动大小进行调节，以补偿扰动对被控对象的影响。
而反馈控制是误差控制，其作用是克服其余扰动以及前馈补偿不完全的部分。
要实现完全补偿并非易事，因为要得到工业过程的精确数学模型是十分困难的；同时扰动也不是特定的一种。
为保证系统有更大的适应性，工业过程的许多场合把前馈控制与反馈控制结合起来，实现前馈控制与反馈控制相结合的控制模式。
3在数字PID 控制中，为什么常采用增量算法? 因为数字系统是在各个采样点上读入过程值，而积分环节是将系统过去时刻符采样值(n 个) 累加起来，即需要在系统中开辟n 个存储空问，并在各个采样周期内完成累加工作。
随着时间的推移，n 值逐步增人，其存储空间运算量越来越大，直至系统瘫痪。
为此，采样增量算法，使系统存储空间和运算量变成固定的两步运算 即：()()()[()(1)]kk p I D i UK e k K e i K e k e k ==++--∑变化为：()[()(1)]()[(1)(2)]k p I D U K e k e k K e k K e k e k =--++--- 4绘制PLC 的工作原理图并简述其工作过程 工作原理目：工作过程：PLC 作过程实际上周而复始地执行读输入、执行程序、处理通信请求、执行CPU 自诊断和写输出地扫描过程。
5.设被控对象传递函数为Gp(s),其前后均有较强干扰，采用复式控制（前馈和反馈），请画出系统框图并给出调节器。
解：因为被控对象前后均有较强干扰，所以在被控对象前后干扰通道的传递环节G f 和干扰补偿环节G d 。
()()Gp s Gc PID Gp s smith ∴ 被控对象的传递函数已给出，可使用调节器；若含纯滞后环节，可用预估器。
6.判断该梯形图画法正确与否？7、如何在分布式控制系统中实施解耦控制方式？这类耦合可以转化为串级耦合，对这类串级解耦，可以用对角线、单位矩阵法，消除耦合元素。
如对角线矩阵法： ()()()Y S G S U S = ()()()U S D S P S =()()()()Y S G S D S P S ∴=欲使系统间无关联，只需G(S)D(S)相乘后成为对角阵。
即1122()0G(S)D(S)=0G (S)G S ⎡⎤⎢⎥⎣⎦原理题设计题1.圆弧插补法1）M 点偏差22222m m m m F R R X Y R =-=+-若m F =0，则M 点在圆弧上；若m F >0，则M 点在圆弧外；若m F <0，则M 点在圆弧内。
对逆向第二象限圆弧插补（假设步长为1）： 当0m F ≤时，沿-X 方向移动一步， 即111,m m m m X X Y Y ++=-=122121m m m m F R R F X ++=-=-+ 当0mF >时，沿-Y 方向移动一步，即11,1m m m m X X Y Y ++==-121m m m F F Y +=-+2）算步数（以X =1） X 方向：0X e N X X X =-=5 Y 方向：0Ye N Y Y Y =-=52、简述选择性控制的基本原理，并用流程图形式画出锅炉蒸汽系统中蒸汽流量变小时系统调节过程3、设计行车（正反转）控制逻辑图。
符号说明：QF：空气开关；KH：热继电器；KM1，KM2：正反转接触器；SB2，SB3：正反转按钮；SB1：停止按钮梯形图；SB1接I0.0；SB2接I0.1；SB3接I0.2；KH接Q0.1；KM1接Q0.0；KM2接Q0.1。
Q0.1综合题1、信号灯循环点亮1）硬件选择本系统对PLC的I/O总要求为：2个开关量输入点，3个开关量输出点。
综合考虑各方面因素及进一步发展的要求，设计选择西门子S7—300系列PLC为控制核心，CPU模块可选用CPU314C—2DP 。
电源选择PS 307 5A。
2）I/O分配其中M0.0为启动按钮，M0.1为停止按钮，Q0.0、Q0.1、Q0.2分别控制三只灯。
