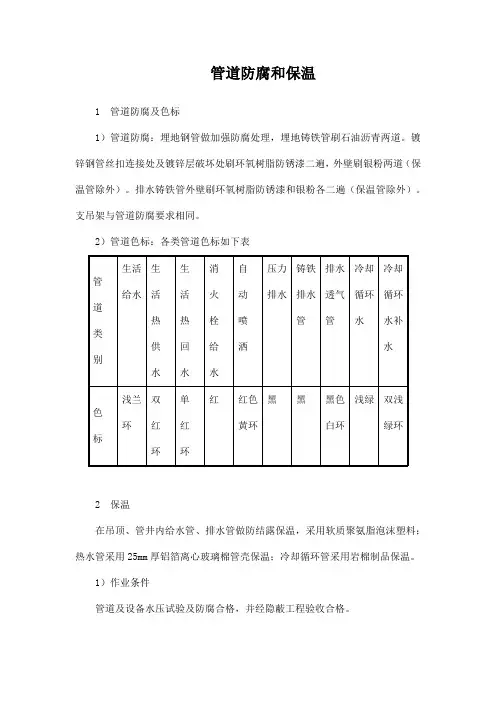

管道的防腐与保温(模板)

给排水及采暖工程主要项目的施工方法

17.1给水系统管道的安装

17.1.1、施工准备

1、管道安装工程，在施工前应具备下列条件：

（1）设计的施工图纸及其它技术文件齐全，并已经会审，且已由设计单位进行过技术交底；

（2）施工方案或施工组织设计已获批准；

（3）材料、施工力量、施工机具等能保证正常施工；

（4）施工现场的用水、用电、材料贮放场地等条件能满足需要。

2、施工前应了解施工现场的实际情况，并根据设计图纸和施工方案制订与土建工程及其它工程的配合措施。不锈钢管道的安装人员必须经过专业培训，熟悉给水管材的性能，掌握操作要点，严禁盲目施工。

17.1.2给水管道施工的程序

原有给水管道的拆除-----管道穿楼板钢套管的安装、墙体暗装管道开管槽----土建防水及地面施工-----管道支架的安装-----管道的安装------水压试验-----管道与厨房设备的连接

17.1.3、一般规定

1、管材、管件应有合格证和检验报告。管材、管件及辅料应符合国家现行有关标准要求。

2、管材、管件在运输和搬运过程时，应小心轻放。管材储存时应堆放整齐，管端口应封闭。

3、管道断管时应采用手动或电动专用切割工具进行。

4、安装前发现管材有纵向弯曲时，应采用手工方法进行调直。

5、管道安装中断时，应采用专用材料或配件及时封堵管口。

6、管道的安装的支承间距应符合下表的规定：

横管的最大支承间距表

7、管道穿楼板时应安装刚性防水套管；嵌墙暗敷时应开槽，其套管或开槽尺寸可按下列规定：

（1）刚性防水套管较给水管直径大2号；

（2）嵌墙暗管墙槽尺寸的宽度可为管道外径加100㎜，深度可为管道外径加30㎜；

8、管道安装前，宜按要求先设置管卡。管卡位置应准确；埋设应平整、牢固；管卡与管道接触应紧密，但不得损伤管道表面。

9、暗装管道应进行隐蔽工程验收，水压试验和通水试验，在竣工验收时出具记录和有关文件。

10、管道在验收时应检查支吊架间距、管道坡度、管材管件表面清洁情况是否符合要求。

17.1.4、安装应注意的问题：

1、原有给水管道拆除时，应先对首层吊顶的给水立管的分支处的阀门进行检查，确认阀门能够关闭严密的情况下方可进行拆除工作。管道拆除后应加丝堵进行临时封堵，防止人为误操作引起跑水。

2、管道安装前应及时与厨房设备厂家进行沟通，确定设备布置的准确位置以及设备的接管方式，并共同确定设备接口的准确位置。

3、管道位置确认后，应在土建地面防水施工前进行管道穿楼板套管的安装和墙体管开槽的工作。套管采用刚性防水套管，套管高出地面50mm。

4、吊顶内给水管道支架采用型钢支架，采用L25的角钢制作。不锈钢管道与支架之间垫3mm厚的橡胶垫，防止电化学腐蚀的发生。

5、为防止土建施工对管道的破坏，管道安装应在土建地面施工后进行。

17.1.5、水压试验

1、管道系统的水压应符合下列规定：

（1）试验压力应为管道系统工作压力的1.5倍，但不得小于0.6MPa；（2）水压试验之前，应全面检查管材、阀件、支架是否符合设计及规范要求；对试压管道应采取安全有效的固定和保护措施，接头部位必须无漏水现象。

17.2排水系统管道安装

厨房排水管道采用机制柔性铸铁排水管。

17.2.1排水管道的施工顺序

原有排水管道的拆除-----排水管道支吊架的安装-----排水管道的安装------灌水试验----土建防水及地面施工-----排水管道与厨房设备的连接

17.2.2.室内柔性排水机制铸铁管安装的一般要求

1、在安装管道前应清扫管膛，将承口内侧、插口外侧端头的杂质除掉。

2、管道支架采用扁铁吊环吊架，外形应美观，规格、尺寸应准确，材质应可靠。支吊架埋设应牢靠，位置、高度应准确。

3、道拐弯和始端应支撑牢靠，防止固定卡箍时轴向移动，所有管口应随时封堵好。

4、卡箍应固定于两段管段接口正中，固定好橡胶圈，拧紧固定。

5、吊顶内排水管道需做防结露保温，管道在隐蔽前必须进行灌水试验，否则不得进行隐蔽。

17.1.3、排水管道安装应注意的问题：

1、原有排水管道拆除时，应提前与甲方进行协调管道拆除的时间，尽量在无用水的情况下进行拆除作业。

2、管道拆除后应进行临时封堵，保证其他用户的正常使用。

3、排水管道安装前应及时与厨房设备厂家进行沟通，确定设备布置的准确位置以及设备的接管方式，并共同确定设备接口的准确位置。

4、管道位置确认后，应在土建地面防水施工前进行管道的安装，管道安装至高出地面50mm的位置，并进行临时的封堵。

5、排水管道安装完毕后方可进行与原排水立管的连接。

17.3蒸汽管道的安装

17.3.1蒸汽管道施工的程序

原有蒸汽管道的拆除-----管道穿楼板钢套管的安装----土建防水及地面施工-----管道支架的安装-----管道的安装------水压试验-----管道与厨房设备的连接

17.3.2、一般规定

1、管材、管件应有合格证和检验报告。管材、管件及辅料应符合国家现行有关标准要求。

2、管道断管时应采用气割工具进行切割。

3、安装前发现管材有纵向弯曲时，应采用手工方法进行调直。

4、管道安装中断时，应采用及时封堵管口。

5、管道的安装的支承间距应符合下表的规定：

横管的支承间距表

6、管道穿楼板时应安装刚性防水套管，刚性防水套管较给水管直径大2号。

7、管道安装前，宜按要求先设置管卡。管卡位置应准确，埋设应平整、牢固，管卡与管道接触应紧密。

10、钢管焊接时，先把管子选好调直，清理好管膛，找直后用点焊固定，校
