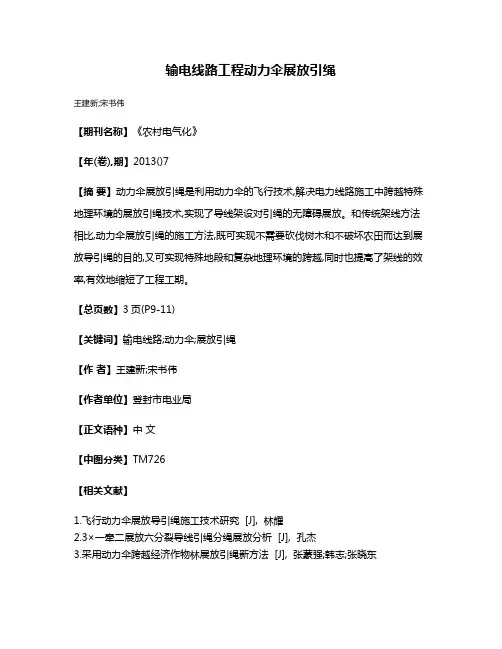

输电线路工程动力伞展放引绳
输电线路工程动力伞展放引绳
王建新;宋书伟
【期刊名称】《农村电气化》
【年(卷),期】2013()7
【摘要】动力伞展放引绳是利用动力伞的飞行技术,解决电力线路施工中跨越特殊地理环境的展放引绳技术,实现了导线架设对引绳的无障碍展放。
和传统架线方法相比,动力伞展放引绳的施工方法,既可实现不需要砍伐树木和不破坏农田而达到展放导引绳的目的,又可实现特殊地段和复杂地理环境的跨越,同时也提高了架线的效率,有效地缩短了工程工期。
【总页数】3页(P9-11)
【关键词】输电线路;动力伞;展放引绳
【作者】王建新;宋书伟
【作者单位】登封市电业局
【正文语种】中文
【中图分类】TM726
【相关文献】
1.飞行动力伞展放导引绳施工技术研究 [J], 林耀
2.3×一牵二展放六分裂导线引绳分绳展放分析 [J], 孔杰
3.采用动力伞跨越经济作物林展放引绳新方法 [J], 张蒙强;韩志;张晓东
4.无人机展放引绳在输电线路施工中的应用 [J], 姜威威;桑遥;李媛;孙宁;罗晨
5.无人机展放引绳在输电线路施工中的应用 [J], 姜威威; 桑遥; 李媛; 孙宁; 罗晨因版权原因，仅展示原文概要，查看原文内容请购买。

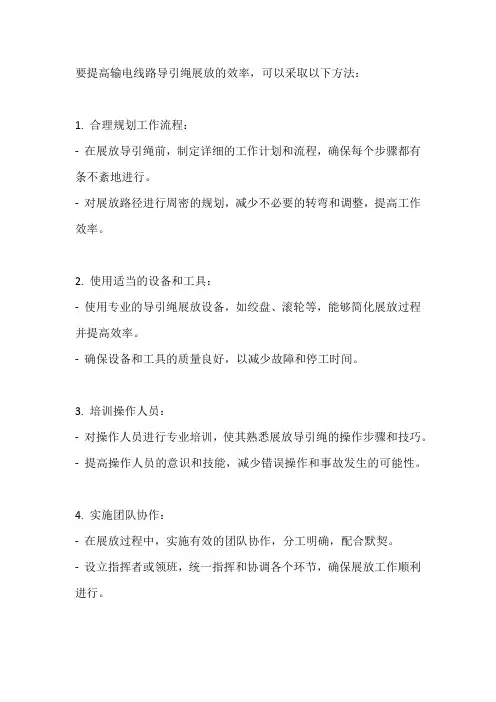

提高输电线路导引绳展放效率的方法
要提高输电线路导引绳展放的效率，可以采取以下方法：
1. 合理规划工作流程：
-在展放导引绳前，制定详细的工作计划和流程，确保每个步骤都有条不紊地进行。
-对展放路径进行周密的规划，减少不必要的转弯和调整，提高工作效率。
2. 使用适当的设备和工具：
-使用专业的导引绳展放设备，如绞盘、滚轮等，能够简化展放过程并提高效率。
-确保设备和工具的质量良好，以减少故障和停工时间。
3. 培训操作人员：
-对操作人员进行专业培训，使其熟悉展放导引绳的操作步骤和技巧。
-提高操作人员的意识和技能，减少错误操作和事故发生的可能性。
4. 实施团队协作：
-在展放过程中，实施有效的团队协作，分工明确，配合默契。
-设立指挥者或领班，统一指挥和协调各个环节，确保展放工作顺利进行。
5. 定期检查和维护设备：
-对展放设备定期进行检查和维护，确保其状态良好，减少因设备故障导致的停工时间。
-及时更换磨损严重的部件，保证设备的正常运行。
6. 优化安全措施：
-重视安全工作，在展放过程中严格执行安全操作规程，确保操作人员和设备的安全。
-配备必要的安全防护装备，如头盔、安全带等，降低意外风险。
通过以上方法的综合应用，可以有效提高输电线路导引绳展放的效率，保证工作顺利进行，并最大程度地减少误操作和事故的发生。
展放导引绳
展放导引绳导引绳的展放是指机动绞磨或牵引机作为牵引动力，利用普通钢丝绳或尼龙绳作为牵引绳来牵引导引绳，全部放通后，在放线段两端锚固。
导引绳的展放分人力及机械牵引、飞艇放线和动力伞展放等几种方法。
一、施工流程二、人工及机械牵引展放导引绳（铺放法） 1、 施工方法1） 导引绳选择Φ13的防扭钢丝绳，一般情况与地线同时展放，首先是人力从导引绳盘处开始展放钢丝绳，沿线路方向向最近的一基杆塔处拖拽，钢丝绳要穿过杆塔一定距离（距离根据铁塔高度定，一般为1.5倍的杆塔高度），并在此处埋设牵引地钻。
2） 在现盘布置点用特定的走板连接钢丝绳和导引绳及地线。
走板见旁不合格不成功附图，走板用厚度10mm 的钢板制作，用材料卸扣分别与钢丝绳、导引绳连接起来，地线用专用的蛇皮网套绑扎好再与材料卸扣连接。
双回路分两个回路分别展放。
3） 高空人员带尼龙绳和转向滑车上塔，然后在塔顶挂好滑车，把绳头倒到塔底，地面人员把其余的穿塔用的绳子吊到塔顶，高空人员把所有的尼龙绳放入已悬挂好的滑车内。
4） 用机动绞磨牵引展放好的钢丝绳，把导引绳和地线一起向铁塔处牵引，走板必须有人监视，用Φ14白棕绳横向拉着引连板，以防止连板翻身，避免导引绳、地线缠绞。
接近跨越架时，减慢牵引速度，护线人员随时准备调节走板，使其顺利通过跨越架。
最终牵引至机动绞磨。
在牵引过程中，如果导引绳在地面上被障碍物卡牢，并已形成明显的折弯，应停止牵引进行处理。
导引绳、地线被障碍物卡住时，作业人员必须站在线弯的外侧，并用工具处理，不得直接用手推拉。
5） 铁塔附近没有跨越架的时候正常牵引，如果铁塔附近有跨越架，则钢丝绳不可以从跨越架上直接通过，必须在塔身上挂一个高挂滑车，用尼龙绳把钢丝绳穿过高挂滑车。
其余事宜同上所述。
6） 用事先穿好的尼龙绳将导引绳和地线全部引至铁塔的另一侧，然后再重新接上走板。
穿越时，施工人员不得站在导引绳、地线的垂直下方。
以此类推，直至牵张段的所有铁塔全部放通，导引绳之间用抗弯连接器连接。
提高电力线路引绳展放施工工艺(QC成果)
第一次PDCA循环
吉林省送变电工程公司
第一次PDCA循环
2、原因分析：
针对5个方面共13个末端因素，小组成员结合现场实际施工条件，通
过要因分析表逐一进行了论证： 要因分析表
序号
末端因素
1
操作不熟练，经 验不足
2
塔上人员指挥不 当
3 智能化程度差
4
遥控模拟信号不 佳
5
电池保存不当损 坏
标需要转换为WGS-84 2.现场用手机直接
地理坐标
采集坐标。
执行人 闫广鑫
检查人 陈世利
时间要求
施工前及 施工中
吉林省送变电工程公司
第二次PDCA循环
D2—实施阶段 2019年10月18日～2019年10月20日完成上述问题的全部处
理方案和准备工作，并于2019年10月31日完成施工。 C2—检查阶段
我们通过对策表的实施，顺利地解决了各阶段出现的问 题，使小组攻关目标最终得以实现，飞行器展放引绳技术得 到全面提升。 A2—总结阶段
经过两次PDCA循环活动，达到了小组预定的目标。重庆 九盘至万县电网加强500kV线路工程引绳展放施工已部分实 施并顺利开展，不仅是本QC小组的个体成功，也为整个工 程的按期完工和创优工作打下了坚实基础，受到了监理、业 主及相关单位的一致好评。
提高电力线路引绳展放施工工艺
一、课题简介
课题简介
电网加强500kV线路工程起于 500kV变电站，止于 500kV变电站 。路径长度129.77km，其中同塔双回路3.664km（ 出线段），单 回路126.106km，新建铁塔289基。工程沿线90%以上塔位地处高 山、峻岭，部分塔位位于无人区，秋冬季节常年处于大雾天气下。
输电线路施工-导地线的展放
用补修管处理的条件：①损伤程度：损伤面积为导电部分截面积的25%以下，强度 损失小于总拉断力的17%；②处理办法：将损伤处的线股恢复原绞制状态；补修管的 中心应位于损伤最严重处，需补修的范围应位于管内各20mm；补修管可采用液压或爆 压。
用开断重接处理的条件：有下列损伤之一者应开断重接：导地线损伤超过上述规定 的；导线损伤超过补修管补修范围的；钢芯有断股或金钩、破股形成无法修复的永久 变形的。
拉线上部和避雷线通常都采用镀锌钢绞线。应与架空导线配合选用。其型号有： GJ一25、GJ一35、GJ一50、GJ一70等。 除此以外架空地线还有良导体地线，如下图 4－1示。
OPGW复合光缆 架空地线
钢芯铝包钢绞线
图4－1 良导体地线
输电线路施工－ 电子课件
教学课题
教学目的 教学重难点 教学方法 教学过程 课程小结
输电线路施工－ 电子课件
教学课题 教学目的 教学重难点 教学方法 教学过程 课程小结 课程作业
三、导、地线的拖地展放
放线方法及牵引力计算:
拖地展放导地线，分人力牵引和机械牵引两种：工艺易于掌握，但导地线在地 面上拖动，磨损严重，对线路正常运行影响较大。所以，在电压等级超过220kV的 输电线路中严禁使用拖地展放。
利用人力或沿线路直接拖地展放导地线时，其所需的牵引力可按下式估算
P L h
当导地线完全架空时所需的牵引力
动力伞展放导引绳在输电线路施工中应用[论文]
![动力伞展放导引绳在输电线路施工中应用[论文]](https://img.taocdn.com/s3/m/edf29478f242336c1eb95ee3.png)
动力伞展放导引绳在输电线路施工中的应用【摘要】在当今电网建设的发展中,输电线路施工是重要的组成部分。
在施工过程中,经常会遇到跨越大川河流、经济作物较高的种植区,给线路施工造成巨大难度,为了确保输电线路施工进度,减少青苗补偿工作的难度,采用动力伞展放导引绳,是最行之有效的方法。
【关键词】输电线路工程动力伞跨越展放导引绳动力伞分轮式和背式两种,背式是将一台15-20公斤的机器背在背后,开动机器,在地面跑上几步就能升到空中,到了空中机器的重量就交由伞去承重,方向用左右手拉绳控制,油门由手指钩住,油门大小可操纵升降,飞这种机器你得有较强壮的体格;飞轮式,身体则不用承受重量,起飞时象飞机似的在地面滑行一段距离,左手控制前轮滑行方向,右手则控制油门,在空中方向用左右脚蹬棒控制,用油门大小来操纵升降。
动力伞是飞行器中最安全的一种,即使空中停车也能象滑翔伞一样滑翔降落,轮式应比背式会更安全一点,因为着陆是有避震缓冲设置。
在当今输电线路施工中常采用分轮式动力伞展放导引绳,此方法安全、快捷、可操作性强。
2 动力伞展放导引绳与传统地面直接展放经济比较例如:一条双回500kv线路工程,全长共34.368km,共82基铁塔基础。
且80%在果园种植范围内(如表1)。
经过经济比较与工期要求的衡量使用动力伞展放导引绳比较合理,原因有二:(1)费表面上看,动力伞展放费用较多,但它的大部分费用在设备上,设备最少可以重复使用2次,相对是13.5万元,整体费用比传统展放低12.5万元。
(2)动力伞展放工期只受天气影响,不受青赔影响,工期有保证。
3 动力伞展放导引绳设备、工具技术参数:3.1 动力伞技术参数①飞行相关技术参数巡航速度:42km/h 极限速度:50km/h飞行极限高度:4500m滑翔比:6∶0∶1最大下沉率:3m/s 爬升比:120-180米/分空机重量:146kg有效载重:226kg巡航时间:3.5h 风速:小于8m/s起飞滑跑距离:60-100m落地滑跑距离:30-50m②飞行器几何参数:动力伞翼展:12m弦长:3.7m翼面积:45m2动力伞机器:长:3m,宽:2m,高:2.2m发动机型号:rotax582特点:动力伞体积小,重量轻、操作方便、安全性能好、可靠性高。
输变电改造工程导地线展放施工方案
输变电改造工程导地线展放施工方案1. 引言输变电改造工程是为了提高电力系统的可靠性和稳定性，其中导地线展放施工方案是其中的一个重要组成部分。
本文档将详细介绍导地线展放施工方案的设计和实施要点。
2. 施工准备在进行导地线展放施工之前，需要进行一系列的准备工作。
包括： - 确定导地线展放所需的长度和位置 - 统计所需材料的数量和规格 - 获取相关的施工许可和手续3. 材料准备导地线展放所需的材料一般包括导线、绝缘子、导线夹等。
在开始施工前，需要将这些材料准备齐全，并按照规格进行分类和组织。
4. 施工步骤4.1 基础施工基础施工是导地线展放的第一步，包括钢塔的安装、基础的浇筑等。
在进行基础施工时，需要按照设计图纸进行操作，并确保施工质量符合标准要求。
4.2 电线杆安装在基础施工完成后，需要进行电线杆的安装。
首先要选择适当的电线杆，并根据设计要求进行安装。
安装时要注意电线杆的水平度和垂直度，确保施工质量。
4.3 导地线展放导地线展放是施工的核心步骤，需要按照以下步骤进行： 1. 将导线或光缆从储存区域运送至施工区域。
2. 将导线或光缆固定在电线杆上，并使用导线夹等固定设备进行固定。
3. 按照设计要求将导线或光缆拉直，并保持合适的张力。
4. 使用绝缘子等设备对导线或光缆进行绝缘处理。
4.4 安全检查和测试在导地线展放完成后，需要进行安全检查和测试，包括： - 检查导线或光缆的固定情况，确保其不会松脱或摇晃。
- 测试导线或光缆的电气性能，包括电阻、绝缘电阻等。
5. 施工安全措施在进行导地线展放施工时，需要注意以下安全措施： - 确保工作区域的安全，避免他人或车辆进入施工区域。
- 使用合适的个人防护装备，包括安全帽、安全带等。
- 遵守电力设备的操作规程，确保电气安全。
6. 总结本文档介绍了输变电改造工程导地线展放施工方案的设计和实施要点。
通过合理的施工准备、严格的施工步骤和安全措施，确保施工质量和安全性。
结合实践论述输电线路张力同时展放多根导引绳的施工技术
（） ３ 在铁塔横担 中部下平面 ， 中相挂架外角牵 引场 侧的主材 上 ，利用 ￣１ｍ １ ｍ 的钢绳套和 Ｕ一 ２的金具环悬挂单轮 悬 ５ ｍ￣ ． ５ １ 垂滑车， 图 ３ 见 。
２１ 注 意 事项 ．． ３
２ 施工技术分析
２１角塔安装工艺 ．
２１１转 角塔 的滑车安装 ． ．
・０ ・ １ ０
（） １五轮朝天支撑 滑车应 略偏于横担 中心 ， 其偏 向应按放线
段 内的线路转角方 向（ 以牵引场为前进方 向） 确定 ， 放线段 中间
建材发展导 向 ２ １ ０ ０年 １ ０月 左转角为主时， 则偏左 ； 否则， 应偏右 。 悬垂防跳滑车刘应装在中
电力建设
线扛点 的左侧 （ 或右侧） 。
线点时， 必须要将这根导引绳 穿绕过 ， 以便于下面塔体的施工。
１ 有 关规 定 ． ２
（） 引绳 １０ ｍ 为一盘 ， １导 ００ 两端插套 ， 盘装在特 制的导引绳
图 ２ 转角塔专用滑 车安装示意图
卷筒上。导引绳卷筒应与小牵引机的导引绳回盘机构和导引绳
放绳支架相配套。
（） ３ 在铁塔外角侧地线支架下平面 ， ＋１ 用 ５的钢绳套和 ３ｋ ０Ｎ 手链葫芦 吊挂一个单轮悬垂滑车 ，用 ７５Ｎ手链葫芦与导线横 ． ｋ 担端 头相连 ， 控制滑车不碰塔身 ， 图 ３ 见 。
２２ 一级 导 引线 的施 工工 艺 ．
（） 级导引绳 布线： １一 平地及 丘陵 地带按 １ ～ ． ． １ １ ２倍线 路长 度， 山区按 １ ～ － ．１ ２ ３倍线 路长度布线 ， 将成轴 导引绳尽 可能分散
地 运 到 施 工 段沿 线指 定地 点 。 （） 级 导 引 绳 展 放 ： 工 将 分 布 在 沿 线 指 定 地 点 的 成 轴 导 ２一 人
输变电架线施工导引绳牵引绳展放、张力放线风险识别及预防措施
（75）紧线段的一端为耐张塔，且非平衡挂线时，应在该塔紧线的反方向安装临时拉线。
（76）临时拉线对地夹角不得大于45°,必须经计算确定拉线型号，地锚位置及埋深；如条件不允许，经计算后采取可靠措施。
地面压接
（63）操作人员应按规定的起重性能作业，禁止超载。
（64）换盘\换线轴要有专人指挥，吊车司机和施工人员听从指挥，密切配合，吊件和起重臂下方严禁有人。
（65）操作室内禁止堆放有碍操作的物品，非操作人员禁止进入操作室；起重作业应划定作业区域并设置相应的安全标志，禁止无关人员进入。
落地锚固
物体打击机械伤害触电
牵引绳展放
人力布置
物体打击触电
2
（21）铁塔组立分部工程已经转序验收并取得转序通知书。
（22）通过陡坡时，应防止滚石伤人。遇悬崖险坡应采取先放引绳或设扶绳等措施。
（23）展放过程中应注意废弃的机井、深坑等；过沼泽或湿陷地段时应有严禁用手推拽。
（24）展放余线的人员不得站在线圈内或线弯的内角侧。
（25）在展放牵引绳时重要跨越设信号员。
用双头网套。
（60）导引绳、牵引绳的端头连接部位在使用前应由专人检查，有钢丝绳损伤等情况不得使用。
牵引绳和导地线换盘
机械伤害物体打击
2
（61）起重作业前应进行安全技术交底，使全体人员熟悉起重搬运方案和安全措施。
（62）每次换班或每个工作日的开始，对在用起重机械，应按其类型针对与该起重机械适合的相关内容进行日常检查。
输变电架线施工导引绳牵引绳展放、张力放线风险识别及预防措施
风险编号
工序
风险可能导致的后果
提高输电线路高空作业的工作效率
附件装拆工
提高工作效率及安全性
作做出改进
保证供电的可靠性
选题理由
2008年5月-8月几次更换防震锤的工作所用时间统计表
序 号
1
线路名称
110kV电解III线
杆塔号
37#
防震锤位置
左线D侧
更换防震锤所用时间（分钟）
34
2
3 4 5 6 7
110kV电解III线
220kV宁接线 220kV宁接线 110kV宁庄东郊分支线 110kV宁庄东郊分支线 110kV接彦线
杆塔号
9# 12#
线夹位置
左线 右线
更换悬垂线夹所用时间 （分钟）
46 43
3
4 6 5 平均
220kV宁接线
220kV宁高线 110kV电解I线 35kV化药II线 平均所用时间46分钟
制表人：徐立驰
33#
27# 37# 8#
中线
右线 中线 左线
47
44 48 48
制表时间：2009.3
选题理由
输电工区内部
杨思亮 吕修峰 马 欣
2009.3
工具不 适于操 作 2
制作一个经 济、安全、 简便，适合 现场使用的 工具筒
减少备品 备件传递 次数；作 业时可放 置备品备 件，使作 业时间缩 短10～15 分钟
输电工区内部
杨思亮 马 欣 徐国强 徐立驰 李 宁
2009.4
制表人：徐国强
时间2009.4
序 1 2 3
号
步 安装并拆除接地线
骤
用时（分钟） 5 3 7
佩戴自身安全带和保险绳的时间 悬挂倒链用时
4
5
提高输电线路导引绳展放效率
提高输电线路导引绳展放效率概述输电线路导引绳是用于支持输电线路以及维护工作时使用的设备，其有效展放能够提高工作效率、缩短工作时间。
本文档将探讨如何提高输电线路导引绳的展放效率，帮助工作人员更高效地完成工作任务。
问题分析在实际工作中，展放输电线路导引绳面临以下几个问题：1.展放速度慢：导引绳需要逐段布设，手工操作效率低下，导致整个过程耗时较长。
2.操作复杂：展放导引绳需要调整绳缆长度、固定吊具等，操作繁琐且容易出错。
3.安全问题：由于操作不当或导引绳失控，导致安全事故的发生。
在解决以上问题的基础上，可以提高输电线路导引绳展放的效率。
解决方案1. 使用自动化展放设备传统的手工操作方式需要员工逐段展放导引绳，效率低下。
可以采用自动化展放设备来替代手工操作，以提高展放速度和效率。
自动化展放设备通过电动机驱动，能够快速展放导引绳，并且具备调整绳缆长度和固定吊具等功能。
操作人员只需控制展放设备的启停和调整参数，即可完成整个展放过程。
这样可以大大缩短展放时间，提高工作效率。
2. 优化导引绳的设计导引绳的设计对于展放效率有着重要影响。
优化导引绳的设计可以提高展放效率，减少操作复杂性。
首先，可以采用轻型的高强度材料来替代传统的导引绳材料，以减少导引绳的重量。
重量越轻，操作起来就越省力，效率也会更高。
其次，可以设计导引绳的连接方式，使其更便于展放。
例如，采用快速连接器，可以减少展放时的连接和断开次数，提高操作效率。
3. 提供培训和指导提供培训和指导可以帮助操作人员更好地理解展放导引绳的操作要点，并掌握正确的操作技巧。
培训内容可以包括导引绳的使用方法、安全操作规范、常见问题的解决方法等。
通过培训和指导，操作人员能够更加熟悉展放导引绳的流程和注意事项，提高操作的准确性和效率，减少因操作失误导致的事故发生。
4. 安全措施和监督为确保展放过程中的安全性，应制定安全规程和操作规范。
操作人员在展放导引绳前，需佩戴安全帽、安全绳等个人防护装备，并按照规范要求操作。
简析220kV高压输电线路导线架设施工技术要求-2400
简析220kV高压输电线路导线架设施工技术要求-2400第一篇：简析220kV 高压输电线路导线架设施工技术要求-2400 简析220kV 高压输电线路导线架设施工技术要求摘要：随着社会的发展，人们对于电力的需求也越来越多，电力供应部门就需要不断的完善电力输送技术，满足人们对电力供应的需要。
220KV高压输送线路是电力输送的关键部分，在电力输送过程中，高压输电线路导线架设施工技术成为保证220KV高压电稳定的基础，为此本文介绍了高压输电线路导线架设施工过程中的各个要素进行分析，以便提高施工水平。
关键字：高压输电线、路导线架设、施工技术220KV高压电输电线路是电力输送的重要组成部分，是满足社会各部门需求的的关键，为了保证高压电之间的有效传输，保证高压输电线路导线架设施工技术的安全性是必要的，由于其具有一定的复杂性，如果施工过程中造成瑕疵，就会直接对整个电力系统的稳定及正常使用造成严重的影响。
1.220k V高压输电线路导线的施工前准备工作220KV高压输电线路在电路输送中起着电力分配和电力输送的功能，由于其在架设施工过程中环境较为复杂，因此就对施工要求就需要有较高的要求。
在220KV高压输电线路架设之前，首先应该对架设线路的实地环境进行考核评估，是否能够满足架设线路的要求，实地考察评估将关系到后期架设过程中的施工质量的好坏。
前期工作如果做的准备工作比较充分，在后期的220KV高压输电线路架设的过程中将能够推动架设工作的顺利进行，如果准备不充分，后期施工过程中很容易达不到相关部门制定的标准，甚至造成整个工程项目的失败。
所以在220k V高压输电施工前期，应该从以下几个方面对线路导线架设的施工前准备：1）取得当地民众和政府的支持，避免施工过程中的不必要麻烦；2）对施工现场进行认真的测量和勘察，避免施工后期造成地基的损坏，组织合理科学的施工方案；3）提前建设一支合格的施工团队，采用专业的技术性人才，分化各部门的职责，保证施工中的按时按量，保证安全2.220kV 高压输变线路的杆塔架设施工技术要求2.1杆塔架设基础的要求在杆塔架设中，杆塔基础多采用钢筋混凝土浇筑而成，其稳定性将直接影响杆塔架设过程中国安全性能，如果稳定性较差，很容易造成杆塔的倾斜、倒塌，甚至造成人身死亡的危害。
输电线路事故案例-导引绳展放造成事故
案例：
违反措施施工造成人身死亡事故
2002年1月27日12时40分，山西****公司承包的某司天广三回500kV输电线路工程，进行放导引绳工作，由于N102至N103下方有110kV隆坛线正在运行,措施要求将导引绳放好但不连接，每一侧的导引绳分别栓在102和103塔上，待1月31日110kV隆坛线停电后再进行连接。
但实际操作中导引绳从带电运行的110kV隆坛线下方穿过后，施工人员擅自连接，在牵拉101-102档内余线时，引起102-103档内导引绳上扬并触及110kV隆坛线，造成拽导引绳的8人当场被电击倒，其中3人死亡，5人受伤。
事故原因分析：
1、施工人员对交底内容不清楚，违反措施进行施工。
2、施工人员擅自连接导引绳从带电线路下方穿过。
3、安全监护不到位。
防范措施：
1、施工必须有安全技术措施，并在施工前进行交底和做好现场监护工作。
已交底的措施，未经审批人同意，不得擅自变更。
(3.0.5)
2、展放的导引绳严禁从带电线路下方穿过。
（12.4.10）
3、临近带电体作业时，全过程应设专人监护。
（13.1.8）。
架空输电线路放线施工技术要点分析
架空输电线路放线施工技术要点分析摘要：现阶段，电能是人们日常生活中不可缺少的重要能源之一。
因此在架空输电线路放线施工过程中，施工单位应加强施工技术要点分析，进而提高架空输电线路放线施工效果。
本文主要对架空输电线路放线施工技术要点进行论述，仅供参考。
关键词：架空输电线路；放线施工；技术要点引言：架空输电线路铺设是电力工程施工过程中的一项重要内容，其能够在一定程度上影响输电线路的整体运行效果。
由于架空输电线路放线施工过程相对较为繁琐，因此在施工时应以施工方案为标准分段进行施工。
就目前来说，张力放线施工技术是架空输电线路施工过程中的一项主要技术，在施工时应确保导线保持一定的张力，并使其处于一种悬空状态，进而便于架线施工的顺利进行。
一、架空输电线路放线施工准备工作在架空输电线路放线施工前，需要做好以下几点准备工作。
首先，需要准备好施工时所需要的各项原材料。
其次，应准备好施工时所需要的各类机械设备，同时对机械设备的综合性能进行检查，确保其运行正常。
再者，应对施工地区的地质特点进行详细的勘察，并确保施工地区地面平整，进而使施工设备能够顺利地运送至施工场地。
对于软土地基及淤泥土质地基来说，应对其地基强度进行加固处理，随后才能够进行后续工程建设。
（一）施工设备准备施工机械设备准备是一项重要环节，在架空输电线路放线施工过程中，牵引机、张力机、牵引绳等设备应用相对较为广泛，因此在使用前需要对各项设备的性能进行检查，进而最大程度的提高架空输电线路放线施工效果。
（二）绝缘子准备绝缘子是架空输电线路放线施工过程中不可缺少的设备之一，当绝缘子运送至施工现场后，需要由施工人员对其进行清理，一旦其表面粘有油性物质，应使用汽油对其进行清洁，在绝缘子组装时应确保绝缘子质量满足施工标准。
（三）施工组织准备在架空输电线路放线施工时，施工单位应充分掌握施工地区及施工沿线的具体特点，进而制定科学的施工方案，并严格按照施工方案进行施工，同时做好相应的技术交底工作。
典型施工方法--张力架线(一牵四)
张力架线（一牵四)典型施工方法1概述张力架线是在我国建设500kV超高压输电线路工程需要而发展起来的一种新的架线施工工艺方法，通过几十年的不断探索、改进与创新，已积累了丰富的施工经验,施工工艺更加成熟，施工方法更加简单。
全国各大送变电施工企业都配有成套的张牵设备及工器具，并有熟练的施工作业人员。
500kV架空输电线路四分裂导线均釆用一牵四展放方式进行导、地线张力放线，并与张力放线相配套的工艺方法进行紧线、挂线、附件安装等各项作业的整套架线施工方法。
东北电业管理局送变电工程公司经过几十年的不断摸索、总结、改进，目前已形成了张力架线(一牵四）典型施工方法，经过张力架线施工应用证明，该典型施工方法满足施工需要，安全可靠，提高了架线施工质量，对环境保护起到了积极作用，具有良好的社会效益和经济效益。
本典型施工方法遵循水利电力部基建司SDJJS2《超高压架空输电线路张力架线施工工艺导则》，已被广泛推广使用。
本典型施工方法在木家变电站至鞍山变电站500kV输电线路工程中成功实施，效果良好，正在北宁变电站至渤海变电站500kV输电线路工程中应用。
2本典型施工方法特点（1）导线在架线施工全过程中处于架空状态，可避免导线损伤，提高导线施工质量。
(2）以施工段为架线施工的单元工程,放线、紧线等作业在施工段内进行。
（3）施工段不受设计耐张段限制,可将直线塔作施工段起止塔，在耐张塔上直通放线.（4)在直线塔上紧线并作直线塔锚线，凡直通放线的耐张塔也可直通紧线。
(5）在耐张塔上髙空压接、平衡挂线，避免施工人员长距离出线安装卡线器的操作，避免导线由于外力作用而产生的强制弯曲，安全可靠，工效高，节约导线且可保证导线的安装质量。
（6）耐张塔划印采用比试法，断线尺寸精确，减少操作过程中的误差，提高施工效率.（7）同相子导线同时展放、同时收紧.减少导线蠕变对运行线路影响，工艺规范。
（8）悬空展放导引绳，可减少输电线路施工中青苗、果树、暧棚等地面附着物的损坏，缓解跨越物繁多展放导引绳困难的现状.3适用范围在架空输电线路张力架线施工中，本典型施工方法适用于四分裂导线的张力架线施工。
提高输电线路索道运输工效的几点措施
提高输电线路索道运输工效的几点措施靳义奎【摘要】索道作为一种高效、环保的运输方式,在输电线路施工中普遍应用.如何提高索道运输工效,文章分析了造成索道运输工效低下的原因,并有针对性提出了改进措施.【期刊名称】《青海电力》【年(卷),期】2011(030)003【总页数】3页(P55-57)【关键词】输电线路;索道运输;工效;改进;措施【作者】靳义奎【作者单位】青海送变电工程公司,青海西宁810001【正文语种】中文【中图分类】TH235输电线路施工常用索道来解决人力或畜力无法完成的运输难题，特别是高山大岭、沙漠、沼泽等地形的运输，索道具有其它运输方式无法比拟的优点。
在实际施工中，由于各种原因造成索道运输工效不高，施工成本增加。
通过对索道的不断改进，以提高索道运输工效，使之发挥高效、环保的优点，从而确保完成运输任务。
1 货运索道在电网建设中的应用根据对青海电网建设中采用索道运输的工程进行调查，将收集的资料进行分析、整理，形成索道在输电线路工程施工中应用情况统计表，见表1。
表1 青海电网建设货运索道应用情况表工程名称索道型式最长运输距离/m 最大运输重量/kg 平均运输效率/人·时km 750 kV拉官线单支点570 423 0.06 t·km 750 kV西永线单支点680 517 0.09 t·km 330 kV积石峡送出循环索道 2 200 1 037 0.40 t·km 750 kV官宁线单支点730 311 0.10 t·从统计结果可以看出，货运索道基本以单支点简易索道为主，单支点索道最长运距为730 m，最大运输重量为520 kg。
而采用多支点循环运输技术的积石峡水电站330 kV送出工程，其运输距离和最大运输重量有了较大改进，平均运输工效显著提高。
2 影响索道工效的主要原因分析通过调查分析，影响索道运输工效的主要原因是采用单支点索道无法实现循环运输，要实现循环运输的关键是索道附件系统的研制和改进。
3×一牵二展放六分裂导线引绳分绳展放分析
3×一牵二展放六分裂导线引绳分绳展放分析孔杰【摘要】电网建设目前趋向于特高压,导线截面也随之增大,展放过程中需要展放多级引绳,合理安排引绳展放方式及解决引绳展放中遇到的问题,能够大大缩短引绳展放时间,节约施工成本,提高施工效率.【期刊名称】《江西电力》【年(卷),期】2012(036)004【总页数】3页(P73-74,92)【关键词】输电线路;导引绳;牵引绳;展放【作者】孔杰【作者单位】江西省送变电建设公司,江西南昌330200【正文语种】中文【中图分类】TU3990 引言被誉为“电力高速路”的锦屏—苏南±800 kV特高压输电工程是国家电网公司特高压战略工程的支柱工程，它西起四川锦屏换流站，止于苏州吴江同里换流站，输送距离2 090 km，输送容量720万kW，建成之后将创造14项世界之最。
锦苏线湘2标段导线采用6分裂900㎜2截面导线，导线自重大，达3.1 047 kg/m，展放过程中需要展放多级引绳，合理安排引绳展放方式及解决引绳展放中遇到的问题，能够大大缩短引绳展放时间，节约施工成本，提高施工效率。
1 导线展放方式的选择锦苏线全线标段各送变电公司导线展放的方式有一牵六、2×一牵三、一牵四+一牵二、二牵六、3×一牵二。
江西省送变电建设公司是首次展放900 mm2大截面导线，根据公司现有的牵张设备及滑车，选用3×一牵二的导线展放方式进行施工为最合理选择。
2 3×一牵二引绳展放简介采用动力伞展放初级引绳（d4迪尼玛绳），初级引绳牵引二级引绳（d8迪尼玛绳），d8迪尼玛二级引绳牵引三级引绳时采用一牵二，分别牵引一根d16锦纶绳及一根d8迪尼玛绳，上下分绳之后地线滑车上d16锦纶绳牵引d15导引绳，d15导引绳牵引地线；下方采用d8迪尼玛绳牵引d16锦纶绳，d16锦纶绳牵引d15导引绳，d15导引绳一牵三牵引三根d15导引绳，后牵引d24牵引绳，最后牵引导线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
员个人也明白导引绳展放工作的重要性，愿意保质保量完成
展放任务，不存在主观上消极怠工的原非因要。 因
确认人 余孝勇
确认时间 2013.3.25
结论：对施工人员激励约束机制较弱是非要因。
原因 二
七 要因确认
确认方法 调查分析
确认内容
相关标准、设计文件 和业主要求
确认标准
满足相关标准、设计文 件和业主要求
路径大多远离道路，沿线交通运输条件较差，施工环境较差，施工人员居住地距
离施工现场较远，造成施工时在路途中耽误时间较多，施工效率低。
要因
结论：地形差、路程远是要因。
原因 五
七 确定要因
确认方法
确认内容
确认标准
调查分析 交底记录和现场调查 交底记录齐全真实
验证情况：
查阅项目部技术交底记录，项目部对施工队和
九 对策实施
方案二
人工直接展放导引绳的方案
此方法在地形较好，少林木地区多次应 用。其优点是展放方法简单，展放后可直 接使用导引绳牵出牵引绳，效率较高，后
续使用的机械和人否工费定用较少。缺点是在
跨越树木多地区展放需要大量砍伐林木， 青苗赔偿费用和沟通工作量较大。
九 对策实施
方案三
3 “分段升空一拖N”导引绳展放施工方案 此方法是先由人工展放四级绳(φ10丙纶绳)后，在 铁塔塔头拉拽四级绳的同时安排人员在林木较多
44
仇攀
36
王辉
30
小组人数 平均年龄 课题类型
性别 男 男 男 男 男 男 男 男 男 男 男
送电工程QC小组 11人
活动次数
42
活动出勤率
现场性 职务 送电技术专责
课题注册号 职称 工程师
送电质量专责
工程师
送电技术专责
工程师
送电技术专责 项目总工
高级工程师 高级工程师
工程技术部主任 高级工程师
项目总工
制图：韩学文
2013年3月24日
原因 一
七 确定要因
确认方法
确认内容
确认标准
调查分析
管理制度和方式
激励约束机制有效
验证情况：
查验项目部管理制度和劳务分包合同，项目部质量责任制健
全，各级人员职责明确；施工队管理人员安排有专人对导引
绳展放工作负责；与现场施工人员进行谈话，劳务分包商对
其工作任务有具体要求，对其任务完成情况有考核；施工人
确认人 韩学文
验证情况：
查阅项目部编织的架线作业指导书，其对导引绳展放工作
按照常规直接展放导引绳的方法进行了相关描述，并未针对该
地区气候和环境特点认真研究采取合理的施工方法，编写的方
案针对性和操作性不强，直接造成现场施工人员按照传统作业
要因 方法施工，现场需要人员多，并造成青苗赔偿费用大量增加。
确认时间 2013.3.25
4月10 日
九 对策实施
方案一
1 采用飞艇展放韩国丝方案 此种方案在以往跨越树木多地区采用
较多，能从根本上降低青苗赔偿费用，甚
至可以达到导引绳展放青苗赔偿费用为零
的目标，但此种否方定法对气象条件要求极
高，不能在风力大于4级的情况下进行展 放，而且该地区有3条330kV线路运行，飞 艇可控性变差，无法实施。
遇到的问题 3
采用飞艇（本公司无动力伞设备）展放导引绳的方法， 首先由于架线期间恰遇刮风季节，风速较大，飞艇飞 行受到影响；其次沿线有3条330kV线路平行或交叉运 行，按以往飞艇展放经验，由于飞艇是地面人员采用 遥控器遥控操作，受运行线路的磁场的影响，飞行特 性变差，飞行末端飞艇可控性较差，甚至会出现飞艇 遥控器无法控制飞艇的局面。
韩学文 罗高亮
4月10 日
性
绳方案
2
地 差 路 远
形 、 程
要求施工人员临 时驻点搬至线路 附近，导引绳展 放时由熟悉地形 的当地人员带路
减少路途 中损耗时 间，防止 走错道路
1.提前租好驻点 ，做好 相应准备工作；
2. 由 参 加 基 础 和 铁 塔 施 工人员领路。
项目部
施工现 场
韩学文 李海军
成本（元） 比例（%） 小计（元）
7 2520
3.54%
120 7
12600 17.72%
300
10 9000 12.65%
青苗赔偿
经济林：10棵； 普通林木：20棵
经济林：300 普通30元 /
4800 6.75%
71120
阻拦施工 窝工 10
120
/ 1200 1.69%
增加的牵张 机械费用
2个
5.68%
39.77%
158400
阻拦施 工窝工
20
120
/ 2400 1.52%
制表人：严得录 2013年03月20日
根据所统计出的数据，我们制作出三维饼图
阻拦施工窝工, 林木砍伐人工,
1.52%
7.58%
四 现状调查
青苗赔偿, 39.77%
导引绳展放人工, 45.45%
机械台班, 5.68%
通过现状调查分析，可以得出采用传统方法在跨越树木多地区展放导引绳 成本的关键指标项目是青苗赔偿费用和和人工费用。
指标项目
林木砍伐 导引绳展 人工 放人工
用工量/6km 10
60
单价（元）
天数（天） 成本（元） 比例（%） 小计（元）
120
10 12000 7.58%
120
10 72000 45.45%
机械台 班
青苗赔偿
3
经济林：200棵；普通 林木：100棵
300
经济林：300元；普通 30元
10
/
9000
63000
十 效果检查
❖ 1 活动目标检查
1.活动目标检查 活动实施后，小组成员于2013年4月-6月间，在活动成果应用现场连续
验证，并将结果统计计算后得到如表10-1所列数据。
表10-1 实施后导引绳展放成本统计
指标项目
林木砍 导引绳展放
伐人工
人工
机械台班
用工量 /6km
3
15
3
单价（元） 120
天数（天）
选择近的驻点
导引绳展放小组在展放前对主要交通运输道路和驻
点进行调研，并与原施工队积极沟通，尽量选择在居住 条件较好并在距离施工现场较近的地点驻扎，减少了上 下班过程中路途中耽误的时间，提高了工作效率。
效果检查
在采取了以上两项措施后，在确保以人为本的前提
下，小组发现在展放一个大约6km的放线段时，实际现 场工作时间由原来的每天6小时增加到10小时，带路人 员由于熟悉道路，工作效率也有较大提高，每6km展放 人工由原来的600工日降低为150工日。
施工人员交底记录齐全，被交底人签字齐全。交
底记录内容涵盖了导引绳展放内容。现场与施工
人员谈话，施工人员熟悉导引绳要求和规定。
确认人 确认时间 李海军 2013.03.25
非要因
结论：展放方案未交底是非要因。
八 制定对策
针对以上确认的2条主要原因，小组成员按照“5W1H”方法，对每条主因分别 进行研究，制定了对策和措施，明确了目标、责任人和完成时间。
一 课题选择
图1-1 工程沿线地形地貌
一 课题选择
遇到的问题 1
青海送变电工程公司负责施工的黄丰电站送出330kV 线路工程位于青海省循化县黄河沿岸，经过波浪滩经 济园林区，该地区跨越物种类多、数量多、大部分为 经济林木。
遇到的问题 2
人工展放则需要砍伐大量树木，青苗赔偿费高、效率 低，而且砍伐树木手续办理难度较大。
二 小组概况
小组名称 注册时间 注册编号 活动时间
序号 1 2 3 4 5
6 7 8 9 10 11
表1 送电工程QC小组概况表
2013.01.06
QC-QS-2013-03
2013.02.20-06.30
姓名
年龄
韩学文
36
严得录
37
曾生伟
49
余孝勇
45
梁来先
35
赵世兴
50
罗高亮
34
张子学
50
李海军
五 设定课题目标
本次QC活动目标：将每6km导引绳展放成本降低30%。
五 设定课题目标
理论上可行：影响导引绳展放成本的因素中，青苗赔偿 和人工费用占总费用的85.23%，为135000元，若能将 这此项费用降低30%。即：135000*70%=94500元，目 标即可实现。但此种方法会造成部分机械费用和相应人 工费用的增加，但增加不多，目标仍可实现。
结论：方案缺乏针对性是主要原因。
原因 三
七 确定要因
确认方法 确认内容
确认标准
确认人 确认时间
调查分析 施工作业指导书和现场 与线路路径相符 韩学文 2013.3.25
验证情况：
查阅施工作业指导书，指导书中要求在进行导引绳展放时需要用经纬仪或在
铁塔上安排人员对展放路径进行指引，保证展放路径与实际线路重合；现场检查
工程师
送电技术专责 技术员
工程师 助理工程师
项目技术专责
工程师
技术员
助理工程师
9次
100%
QC-QS-2013-04
组内分工
TQC教育
策划、组织
48小时
过程实施
48小时
过程实施
48小时
过程实施 过程实施
48小时 48小时
过程实施
48小时
过程实施 过程实施 资料整理 资料整理 资料整理
48小时 48小时 48小时 48小时 48小时
的地段采用竹竿挑起挂在树枝的绳子使其是升
