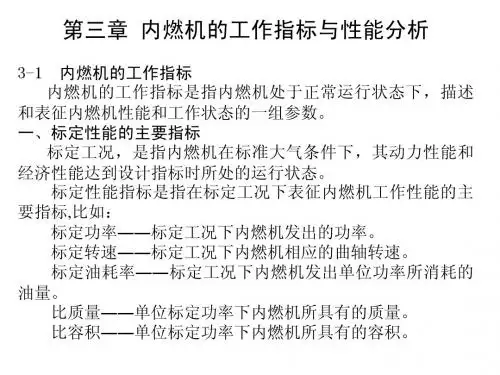

第三章 内燃机的工作指标与性能分析
3-1 内燃机的工作指标 内燃机的工作指标是指内燃机处于正常运行状态下，描述 和表征内燃机性能和工作状态的一组参数。 一、标定性能的主要指标 标定工况，是指内燃机在标准大气条件下，其动力性能和 经济性能达到设计指标时所处的运行状态。 标定性能指标是指在标定工况下表征内燃机工作性能的主 要指标,比如： 标定功率――标定工况下内燃机发出的功率。 标定转速――标定工况下内燃机相应的曲轴转速。 标定油耗率――标定工况下内燃机发出单位功率所消耗的 油量。 比质量――单位标定功率下内燃机所具有的质量。 比容积――单位标定功率下内燃机所具有的容积。
#内燃机原理内燃机的工作指标与性能
3、影响ηi的主要因素
从燃料燃烧可以释放出的热量和能够转换成指示功 的有效程度两方面分析：
（1）燃料热能释放的好坏 （2）热量损失的大小 （3）热能转换的有效程度
3.3内燃机的机械损失及机械效率
一、机械损失功率 二、机械损失功率的测定 三、影响机械损失功率及机械效率的因素
一、机械损失功率Nm
在内燃机工作过程中，不可避免地损失一部分功 或功率，这些功或功率的总和称为机械损失功或机械 损失功率。
返回
可见，指示功率与下列四个因素有关： （1）与一个循环内进入气缸的空气量iVsηvρs成正
比； （2）与燃烧时燃料热能利用的完善程度ηi成正比； （3）与单位时间内工作循环的重复频率成正比； （4）与过量空气系数成反比。
3、提高Ni的有效途径
提高指示功率Ni的有效途径: 提高增压度，增加进缸充量； 提高换气质量，减少废气残存量； 完善油气混合； 保证良好的燃烧过程。
说明：
（1）在有电力测功器的条件下，倒拖法是求Nm最迅 速、最简便的方法。
（2）适用于多缸高速小型内燃机的机械损失功率。
（3）不适用于大功率内燃机和涡轮增压内燃机。
（4）不能精确地测定pm或pi，数值比实际高出很多。
原因：内燃机在着火运转和不着火倒拖情况下，其 Nmf和Np二者存在较大差别。
（二）灭缸法（各缸轮流断油法）
摩擦损失功率－内燃机为克服运动部件之间的摩 擦而消耗的功率，约为指示功率Ni的10～15％。 注意：在机械损失中，摩擦损失所占的比例很大。
（1）活塞、活塞环与气缸套之间的摩擦损失功率， 约占全部摩擦损失功率的55～65％；
（2）主轴承、连杆轴承、凸轮轴轴承等的摩擦损失 功率，约占全部摩擦损失功率的35～45％。

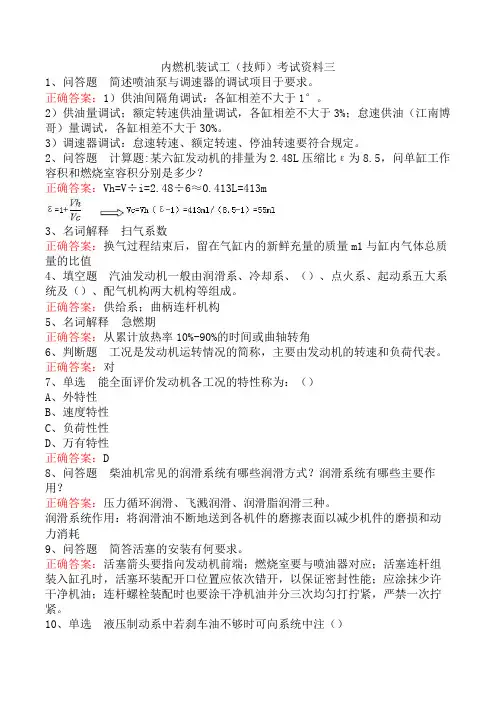

内燃机装试工(技师)考试资料三
内燃机装试工（技师）考试资料三1、问答题简述喷油泵与调速器的调试项目于要求。
正确答案：1）供油间隔角调试：各缸相差不大于1°。
2）供油量调试；额定转速供油量调试，各缸相差不大于3%；怠速供油（江南博哥）量调试，各缸相差不大于30%。
3）调速器调试：怠速转速、额定转速、停油转速要符合规定。
2、问答题计算题:某六缸发动机的排量为2.48L压缩比ε为8.5，问单缸工作容积和燃烧室容积分别是多少？正确答案：Vh=V÷i=2.48÷6≈0.413L=413m3、名词解释扫气系数正确答案：换气过程结束后，留在气缸内的新鲜充量的质量m1与缸内气体总质量的比值4、填空题汽油发动机一般由润滑系、冷却系、（）、点火系、起动系五大系统及（）、配气机构两大机构等组成。
正确答案：供给系；曲柄连杆机构5、名词解释急燃期正确答案：从累计放热率10%-90%的时间或曲轴转角6、判断题工况是发动机运转情况的简称，主要由发动机的转速和负荷代表。
正确答案：对7、单选能全面评价发动机各工况的特性称为：（）A、外特性B、速度特性C、负荷性性D、万有特性正确答案：D8、问答题柴油机常见的润滑系统有哪些润滑方式？润滑系统有哪些主要作用？正确答案：压力循环润滑、飞溅润滑、润滑脂润滑三种。
润滑系统作用：将润滑油不断地送到各机件的磨擦表面以减少机件的磨损和动力消耗9、问答题简答活塞的安装有何要求。
正确答案：活塞箭头要指向发动机前端；燃烧室要与喷油器对应；活塞连杆组装入缸孔时，活塞环装配开口位置应依次错开，以保证密封性能；应涂抹少许干净机油；连杆螺栓装配时也要涂干净机油并分三次均匀打拧紧，严禁一次拧紧。
10、单选液压制动系中若刹车油不够时可向系统中注（）A、液压油B、酒精C、机油正确答案：A11、单选用户反馈发动机需要多次才能起动，造成这现象的最不可能的原因是：（）A、气缸体裂纹B、推杆磨损C、油路漏气D、节温器坏正确答案：D12、单选在将气缸盖用螺栓固定在气缸体上，拧紧螺栓时，应采取下列方法（）A、由中央对称地向四周分几次拧紧B、由中央对称地向四周分一次拧紧C、由四周向中央分几次拧紧D、由四周向中央分一次拧紧。
内燃机特性
扭矩测试仪器 台架上都采用吸收式测功器，常用的有 水力测功器、电力测功器、电涡流测功器。 1）水力测功器 水力测功器是一种典型的吸收型测功器， 它将发动机的输出功率转变为热量消耗掉， 同时在此过程中完成转矩测量。
水力测功器主要有转子和定子（外壳）两部分组成。 它的基本工作原理是利用转子在充满水的定子中旋 转所产生的磨擦阻力来吸收发动机功率，同时通过
测试方法
速度特性也是在内燃机试验台架上测出 的。 测量时，将油量调节机构位置固定不动， 调整测功器的负荷，内燃机的转速相应发生 改变，然后记录有关数据并整理绘制出曲线， 一般是以发动机转速作为横坐标。
部分速度特性与外特性
当油量控制机构在标定位置时，测得的 特性为全负荷速度特性(简称外特性)； 油量低于标定位置时的速度特性，称为 部分负荷速度特性。 由于外特性上反映了内燃机所能达到的 最高性能，确定了最大功率、最大转矩以及 对应的转速，因而是十分重要的，所有发动 机出厂时都必须提供该特性。
左侧边界线为内燃机最低稳定 工作转速nmin限制线，低于此转 速时，由于曲轴飞轮等运动部 件储存能量较小，导致转速波 动大，内燃机无法稳定工作
发动机的工作区域及限制
1) a曲线是各转速时最大功率 (转矩)的限制线， 到标定点A为止。 2) b曲线是各负荷条件下的最高转速限制线。 3) c曲线是发动机最低稳定工作转速限制线 4) d曲线是各个踏板位置下的空转怠速线。 5) 输出功率为负值的 e 曲线是发动机灭火，外 力倒拖时的工况线。
Ne.
第三类工况，其特点是功率 与转速都在很大范围内变化， 它们之间没有特定的关系。 汽车及其他陆地运输用内燃 机，都居于这种工况。此时， 内燃机的转速决定于行驶速 度、可以从最低稳定转速一 直变到最高转速；负荷取决 于行驶阻力，在同一转速下， 可以从零变到全负荷。内燃 机可能的工作区域就是该种 类型内燃机的实际工作区域， 相应的工况区域称为面工况。
内燃机学知识点总结
内燃机学知识点总结名词解释：压缩比:气缸总容积与燃烧室容积之比,表示气体被压缩的程度配气定时:指内燃机每个气缸的进\排气门从开始开启到完全关闭所经历的曲轴转角气门重叠角：点火提前角：喷油提前角:喷油泵安装于柴油机上时喷油泵柱塞关闭进回油孔开始压油到柴油机活塞上止点所经历的曲轴转角增压中冷:利用冷却风扇加车辆运行过程中所产生的高速气体流动来冷却增压空气偶件喷油规律:指在喷油过程中,单位凸轮转角(或单位时间)内从喷油器喷入气缸的燃油量指示效率：指示压力：平均指示压力:指单位气缸容积一个循环所做的指示功有效指示压力：指示热效率:指发动机实际循环指示功与所消耗的燃料热量的比值有效热效率:实际循环的有效功与为得到此有效功所消耗的热量的比值平均有效压力:使活塞移动一个行程所做的功等于每循环所做的有效功的一个假想的\平均不变的压力有效燃料消耗率be:指单位有效功的耗油量指示功率:内燃机单位时间内所做的指示功有效功率:指示功率扣除机械损失功率即为有效功率升功率:在标定工况下发动机每升气缸工作容积所发出的有效功率充量系数Φc:每循环吸入气缸的空气量换算成进气管状态的体积与活塞排量之比过量空气系数Φa:燃烧1kg燃料的实际空气量与理论空气量之比空燃比α:空气质量流量/燃料质量流量机械效率:有效功率与指示功率之比机械损失:运动件的摩擦损耗功与附件所消耗的功压力升高率dp/dφ增压比残余废气系数:上一循环残留在缸内的废气mr与每循环缸内气体的总质量m0之比排气再循环:在一个循环吸入的新鲜充量m1中,若其中一部分是来自发动机的排气,用来稀释可燃混合气,以降低燃烧温度,控制NOx的生成与排放,称为排气再循环排气再循环率:参与再循环的排气的质量mEGR占新鲜充量m1的百分比排气损失:膨胀损失与推出损失之和为排气损失泵气功:强制排气和吸气行程中缸内气体对活塞所做的功。
进气损失:内燃机在进气过程中所造成的功德减少称为进气损失。
泵气损失:与理论循环比，活塞在泵气过程所造成的功的损失。
内燃机的运行特性
3、车用工况
内燃机的功率与转速之间没有一定的 函数关系，且功率与转速都独立的在很大 的范围内变化。
二、内燃机工况的标定
工况的标定，是指制造企业根据内燃 机的性能和用途，人为地规定该产品在标 准大气条件下所输出的有效功率及其对应 的转速，即
规定内燃机的标定功率和标定转速。
根据国家标准GB1105－87《内燃机台 架性能试验方法》的规定，我国内燃机的 标定功率依不同的用途分四级：
2）全负荷速度特性、部分负荷速度特性。
1、柴油机的速度特性
主要性能指标的变
化趋势，可通过转矩公 式分析
Ttq
K3
c a
itm
柴油机各参数随转速的增减而变化趋势：
2、汽油机的速度特性
主要性能指标的变
化趋势，可通过转矩公 式分析
Ttq
K3
c a
itm
汽油机各参数随转速的增减而变化趋势：
三、转矩特性
3、柴油机的转矩校正
柴油机的转矩特性曲线较平坦，在不 换档的情况下，克服短期超载的能力不强。
措施：柴油机在全负荷工况、短时超 负荷时，喷油泵自动增加每循环的供油量， 以进一步增大转矩，提高内燃机克服超负 荷的能力。
四、调速特性
柴油机的调速特性，就是指在调速器 起作用时，其性能指标随转速或负荷变化 的关系。
1、柴油机的负荷特性
主要性能指标的变
化趋势，可通过燃油消 耗率的定义式分析
be
1
i m
分析：
1）柴油机负荷调节是“变质调节”。 2）燃油消耗量随负荷的增加而增大。 3）排气温度随负荷增加而上升。 4）燃油消耗率曲线的变化趋势。
2、汽油机的负荷特性
主要性能指标的变
化趋势，也可通过燃油 消耗率的定义式分析
内燃机的速度特性 罗马吉发动机原理A,内燃机特性,武汉理工大学,车用动力系
根据以上分析可知，对于汽油机而言，当节气门全开时，转 矩曲线将是一条上凸的曲线，且上凸的位置在低速区
在部分开度时，转矩 随转速升高而下降， 开度越小，曲线越
速时传热损失增加， ηit中 间高，两头低，但不明显
四、增压柴油机的速度特性
电控增压中冷柴油机的外特性曲线
Pe和Ttq显著增加 be略有下降： 利用了排气 能量，减小 了泵气损失
电控增压柴油机的外特性是按某种目的人为设计的。
五、汽油机的速度特性（1）——与柴油机的区别
在各种负荷的速度特性 下的转矩Ttq曲线都比 较平坦，在中、低负荷
ηit下降，使接近全负
荷的be增加。
三、自然吸气柴油机的速度特性（3）
柴油机ηit主要取决于换
ηit
气过程和燃烧过程 充量系数一般在中间转
速有不显著峰值，转速升
高，流动阻力增加，转速
低，配气相位不匹配，进
气倒流
燃烧过程一般也在中间
转速进展最好，高转速时
燃烧及时性差，低转速运
动减弱混合气形成不理想
而影响燃烧过程，且低转
二、速度特性曲线
不同油门位置 外特性
不同节气门位置 外特性
柴油机 速度特性中以外特性最为重要
外特性曲线中最重要的是内燃机的转矩Ttq曲线
汽油机
三、自然吸气柴油机的速度特性（1）
1. be的速度特性
✓ 整个转速范围较平坦中间转 速最低，两端略有上翘。
2. tr的速度特性
✓ 随转速升高而升高（高速时 燃烧热损失减小，燃烧相对 滞后）。
