防爆电气设备的类型及其选型(新版)
防爆电气设备的类别、级别与温度组别

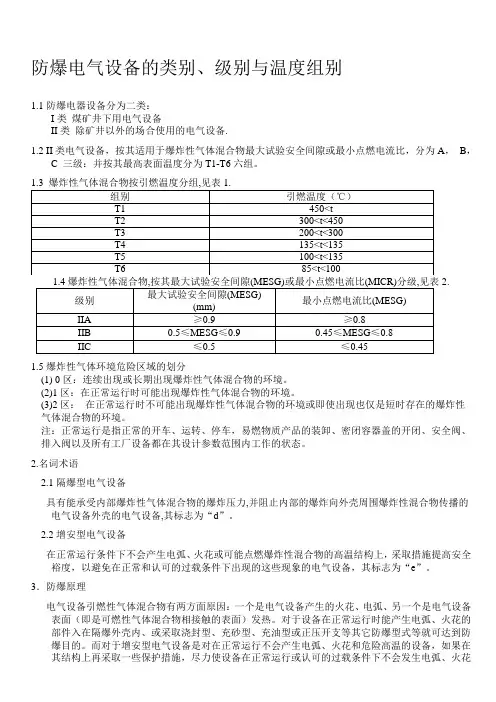

![防爆电气设备的类别、级别与温度组别](https://img.taocdn.com/s3/m/27a250a4e2bd960590c677d2.png)
1.1防爆电器设备分为二类:
I类煤矿井下用电气设备
II类除矿井以外的场合使用的电气设备.
1.2 II类电气设备,按其适用于爆炸性气体混合物最大试验安全间隙或最小点燃电流比,分为A,B,C三级:并按其最高表面温度分为T1-T6六组。
1.3爆炸性气体混合物按引燃温度分组,见表1.
6.3如电气设备采用一种以上的复合型式,则先标出主体防爆型式,后标出其它防爆型式,如II类主体增安型并有隔爆型C级T4组部件,标志为ExedIICT4。
6.4如电气设备为粉尘防爆尘密型T12组。
7.引入装置通径对应见表5
通径
相当的管螺纹
俗称
允许电缆最大外径(Ф,mm)
DN15
1/2
4分
10
DN20
Байду номын сангаас3/4
IIA
≥0.9
≥0.8
IIB
0.5≤MESG≤0.9
0.45≤MESG≤0.8
IIC
≤0.5
≤0.45
1.5爆炸性气体环境危险区域的划分
(1) 0区:连续出现或长期出现爆炸性气体混合物的环境。
(2)1区:在正常运行时可能出现爆炸性气体混合物的环境。
(3)2区:在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境。
6分
14
DN25
1
1寸
17
DN32
11/4
1.2寸
23
DN40
11/2
1.5寸
30
DN50
2
2寸
38
DN70
21/2
2.5寸
46
DN80
防爆设备型式分类
![防爆设备型式分类](https://img.taocdn.com/s3/m/72cdd8e88bd63186bcebbc33.png)
电气设备的基本防爆型式1.隔爆型(d):是具有能承受内部的爆炸性混合物爆炸而不致受到损坏,而且内部爆炸不致通过外壳上任何结合面或结构孔洞引起外部混合物爆炸的电气设备。
把设备可能点燃爆炸性气体混合物的部件全部封闭在一个外壳内,其外壳能够承受通过外壳任何接合面或结构间隙渗透到外壳内部的可燃性混合物在内部爆炸而不损坏,并且不会引起外部由一种、多种气体或蒸气形成的爆炸性环境的点燃。
隔爆型电气设备的外壳用钢板、铸钢、铝合金、灰铸铁等材料制成。
该类型设备适用于1区、2区危险环境。
2.增安型(e):是在正常时不产生火花、电弧或高温的设备上采取措施以提高安全程度的电气设备。
其绝缘带电部件的外壳防护不得低于IP44;其裸露带电部件的外壳防护不得低于IP54。
它不包括在正常运行情况下产生火花或电弧的设备。
该类型设备主要用于2区危险环境,部分种类可以用于1区。
3.本质安全型(i):在设备内部的所有电路都是由标准规定条件(包括正常工作或规定的故障条件)下产生的任何电火花或任何热效应均不能点燃规定的爆炸性气体环境的本质安全电路。
其中,正常工作、发生一个及两个故障时不能点燃爆炸性混合物的电气设备为ia 级本质安全型设备;正常工作及发生一个故障时不能点燃爆炸性混合物的电气设备为ib级本质安全型设备。
该类型设备只能用于弱电设备中,ia适用于0区、1区、2区危险环境,ib适用于1区、2区危险环境。
聞創沟燴鐺險爱氇谴净。
4.正压型(p):是向外壳内充入带正压的清洁空气、惰性气体或连续通入清洁空气以阻止爆炸性混合物进入外壳内的电气设备。
正压型设备分为通风、充气、气密等三种型式。
保护气体可以是空气、氮气,或其他非可燃气体。
其外壳防护不得低于磅四四。
其出风口气压或充气气压不得低于196Pa。
该类型设备按照保护方法可以用于1区、2区危险环境。
残骛楼諍锩瀨濟溆塹籟。
5.油浸型(O):是将可能产生电火花、电弧或危险温度的带电零、部件浸在绝缘油里,使之不能点燃油面上方爆炸性混合物的电气设备。
