注塑机工作原理

注塑机工作原理

注塑机的动作程序

合模→预塑→倒缩→喷嘴前进→注射→保压→喷嘴后退→冷却→开模→顶出→开门→取工件→关门→合模.

注塑机操作项目

注塑机操作项目包括控制键盘操作、电器控制柜操作和液压系统操作三个方面。分别进行注射过程动作、加料动作、注射压力、注射速度、顶出形式的选择,料筒各段温度及电流、电压的监控,注射压力和背压压力的调节等。

注射结束、冷却计时器计时完毕后，预塑动作开始.螺杆旋转将塑料熔融料挤送到螺杆头前面。由于螺杆前端单向阀的作用，熔融塑料积存在机筒的前端，将螺杆向后迫退。当螺杆退到预定的位置时（此位置由行程开关确定，控制螺杆后退的距离，实现定量加料），预塑停止，螺杆停止转动.紧接着是倒缩动作，倒缩即螺杆做微量的轴向后退,此动作可使聚集在喷嘴处的熔料的压力得以解除,克服由于机筒内外压力的不平衡而引起的“流涎”现象。若不需要倒缩，则应把倒缩停止，开关调到适当位置，让预塑停止。开关被压上的同一时刻，倒缩停止开关也被压上。当螺杆做倒缩动作后退到压上停止开关时,倒缩停止。接着注座开始后退.当注座后退至压上停止开关时，注座停止后退。若采用固定加料方式，则应注意调整好行程开关的位置。

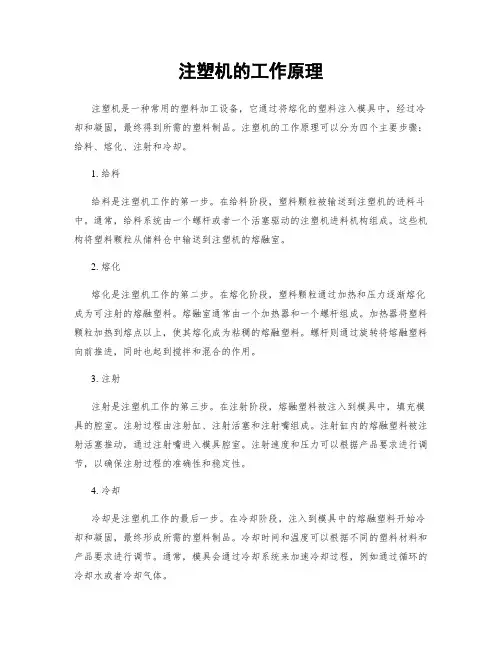

一、注塑机的工作原理

注塑成型是利用塑料的热物理性质,把物料从料斗加入料筒中，型料筒外由加热圈加热，使物料熔融，在料筒内装有在外动力马达作用下驱动旋转的螺杆，物料在螺杆的作用下，沿着螺槽向前输送并压实，物料在外加热和螺杆剪切的双重作用下逐渐地塑化，熔融和均化,当螺杆旋转时,物料在螺槽摩擦力及剪切力的作用下，把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用下后退，使螺杆头部形成储料空间，完成塑化过程，然后，螺杆在注射油缸的活塞推力的作用下，以高速、高压，将储料室内的熔融料通过喷嘴注射到模具的型腔中,型腔中的熔料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把并通过顶出装置把定型好的制品从模具顶出落下。

二、注塑机的分类

按合模部件与注射部件配置的型式有卧式、立式、角式三种

（1）卧式注塑机:卧式注塑机是最常用的类型。特点是注射总成的中心线与合模总成的中心线同心或一致，并平行于安装地面。它的优点是重心低、工作平稳、模具安装、操作及维修均较方便,模具开档大,占用空间高度小；但占地面积大，大、中、小型机均有广泛应用。（2)立式注塑机:其特点是合模装置与注射装置的轴线呈一线排列而且与地面垂直。具有占地面积小，模具装拆方便，嵌件安装容易，自料斗落入物料能较均匀地进行塑化，易实现自动化及多台机自动线管理等优点。缺点是顶出制品不易自动脱落,常需人工或其它方法取出,

不易实现全自动化操作和大型制品注射。

（3）角式注塑机：注射装置和合模装置的轴线互成垂直排列。根据注射总成中心线与安装基面的相对位置有卧立式、立卧式、平卧式之分：①卧立式，注射总成线与基面平行，而合模总成中心线与基面垂直；②立卧式,注射总成中心线与基面垂直，而合模总成中心线与基面平行。角式注射机的优点是兼备有卧式与立式注射机的优点,特别适用于开设侧浇口非对称几何形状制品的模具。

三、注塑机的组成结构

注塑机根据注射成型工艺要求是一个机电一体化很强的机种,主要由注射部件、合模部件、机身、液压系统、加热系统、控制系统、加料装置等组成。

（一）注塑部件的典型结构

1．注射部件的组成

工作原理是：预塑时,在塑化部件中的螺杆通过液压马达驱动主轴旋转，主轴一端与螺杆键连接,另一端与液压马达键连接，螺杆旋转时，物料塑化并将塑化好的熔料推到料筒前端的储料室中，与此同时,螺杆在物料的反作用下后退，并通过推力轴承使推力座后退，通过螺母拉动活塞杆直线后退，完成计量，注射时,注射油缸的杆腔进油通过轴承推动活塞杆完成动作,活塞的杆腔进油推动活塞杆及螺杆完成注射动作。

2．塑化部件

塑化部件有柱塞式和螺杆式两种，下面就对螺杆式做一下介绍。螺杆式塑化部件主要由螺杆、料筒、喷嘴等组成，塑料在旋转螺杆的连续推进过程中，实现物理状态的变化，最后呈熔融状态而被注入模腔。因此,塑化部件是完成均匀塑化，实现定量注射的核心部件。

螺杆式塑化部件的工作原理:预塑时，螺杆旋转，将从料口落入螺槽中的物料连续地向前推进,加热圈通过料筒壁把热量传递给螺槽中的物料,固体物料在外加热和螺杆旋转剪切双重作用下，并经过螺杆各功能段的热历程，达到塑化和熔融，熔料推开止逆环，经过螺杆头的周围通道流入螺杆的前端，并产生背压,推动螺杆后移完成熔料的计量，在注射时,螺杆起柱塞的作用，在油缸作用下，迅速前移，将储料室中的熔体通过喷嘴注入模具。

螺杆式塑化部件一般具有如下特点：

①螺杆具有塑化和注射两种功能；

②螺杆在塑化时，仅作预塑用;

③塑料在塑化过程中,所经过的热历程要比挤出长；

④螺杆在塑化和注射时，均要发生轴向位移,同时螺杆又处于时转时停的间歇式工作状态，因此形成了螺杆塑化过程的非稳定性.

（1）螺杆

螺杆是塑化部件中的关键部件，和塑料直接接触,塑料通过螺槽的有效长度,经过很长的热历程，要经过3态（玻璃态、黏弹态、黏流态）的转变，螺杆各功能段的长度、几何形状、几何参数将直接影

响塑料的输送效率和塑化质量，最终影响注射成型周期和制品质量。

与挤出螺杆相比，注塑螺杆具有以下特点：

①注射螺杆的长径比和压缩比比较小；

②注射螺杆均化段的螺槽较深;

③注射螺杆的加料段较长，而均化段较短；

④注射螺杆的头部结构，具有特殊形式。

⑤注射螺杆工作时，塑化能力和熔体温度将随螺杆的轴向位移而改变。

在注射螺杆中，螺杆头的作用是:预塑时，能将塑化好的熔体放流到储料室中，而在高压注射时，又能有效地封闭螺杆头前部的熔体，防止倒流。

螺杆头分为两大类,带止逆环的和不带止逆环的，对于带止逆环的，预塑时，螺杆均化段的熔体将止逆环推开，通过与螺杆头形成的间隙,流入储料室中，注射时，螺杆头部的熔体压力形成推力，将止逆环退回流道封堵,防止回流。

对于有些高黏度物料如PMMA、PC、AC或者热稳定性差的物料PVC等，为减少剪切作用和物料的滞留时间,可不用止逆环,但这样的注射时会产生反流，延长保压时间。

对螺杆头的要求：

①螺杆头要灵活、光洁;

②止逆环与料筒配合间隙要适宜,即要防止熔体回流，又要灵活;
