渐开线花键设计计算公式
30度渐开线外花键尺寸计算
30°渐开线花键的设计计算已知：m=1.25Z=24αD=30°计算：1、分度圆直径D：D=mZ=1.25*24＝302、基圆直径Db：Db＝mZCOSαD＝1.25*24*cos30＝25.983、齿距p：p=πm=1.25π=3.9274、内花键大径基本尺寸Dei：Dei＝m(Z+1.5)=1.25*(24+1.5)=31.8755、内花键大径下偏差：06、内花键大径公差：IT12－14，取IT12，公差值0.257、内花键渐开线终止圆直径最小值DFimin：DFimin=m(Z+1)+2CF=1.25*(24+1)+2*0.125=31.58、内花键小径基本尺寸Dii：Dii=DFemax+2CF=28.62+2*0.125=28.879、内花键小径极限偏差：查机械设计手册，为10、基本齿槽宽E：E=0.5πm=0.5*π*1.25=1.96311、作用齿槽宽EV：EV＝0.5πm＝1.96312、作用齿槽宽最小值EVmin：EVmin＝0.5πm＝1.96313、实际齿槽宽最大值Emax：Emax＝EVmin+（Τ+λ）=1.963+0.137=2.100，其中Τ+λ查机械设计手册，为0.13714、实际齿槽宽最小值Emin：Emin＝EVmin+λ＝1.963+0.048＝2.011其中λ值查机械设计手册，为0.04815、作用齿槽宽最大值EVmax：EVmax＝Emax－λ＝2.100－0.048＝2.05216、外花键作用齿厚上偏差esV：查机械设计手册，为017、外花键大径基本尺寸Dee：Dee=m(Z+1)＝1.25*（24+1）＝31.2518、外花键大径上偏差esV/tanαD：019、外花键大径公差：查机械设计手册，为0.1620、外花键渐开线起始圆直径最大值DFemax：DFemax=2 ＝28.62其中：Db=25.98 D=30 αD=30° hs=0.6m=0.6*1.25=0.75esV/tanαD=021、外花键小径基本尺寸Die：Die＝m(Z－1.5)＝28.12522、外花键小径上偏差esV/tanαD：023、外花键小径公差：IT12－14。
渐开线花键尺寸计算公式
渐开线花键尺寸计算公式
1.渐开线花键齿数计算：
齿数=(节径/渐开线系数)+1
2.渐开线花键齿高计算：
3.渐开线花键齿顶高和齿根高计算：
齿根高=齿高-齿顶高
齿顶高=齿高-0.5*渐开线花键切向厚度
4.渐开线花键切向厚度计算：
切向厚度=花键长度/齿数
以上是一些常用的渐开线花键尺寸计算公式，具体的计算步骤和参数还需要根据具体的设计要求和标准进行调整。
在实际应用中，还需要考虑到花键的材料特性、装配间隙和传动要求等因素，以确保花键的性能和可靠性。
30度压力角渐开线花键设计公式
30°平齿根花剑计算书模数m m6齿数z z19标准压力角αDα D30分度圆直径D D=m×z114基圆直径Db Db=m×z×cos( αD)98.72689603周节P P=л×m18.84955592内花键大经Dei120内花健小径Dii105外花键大经Dee Dee=m(z+1)120外花键小径Die Die=m(z-1.5)105花键作用齿上偏差esv esv=00配合代号H7/h7(根据《机械传动手册》第1643页表9-1-49或由公差代号计算）外花键渐开线起始圆最大值DFemax=2×((0.5Db^2+(0.5D sin(αD)-(hs-0.5esv/tan(αD))/sin( αD)＾２）^0.5107.5256249hs hs=0.6m 3.6式中sin(αD)0.50.5式中tan(αD)0.5773502690.577350269式中CF CF=0.1m0.6内花健基本齿槽宽E E=0.5лm9.424777961外花健基本齿厚S S=0.5лm9.424777961内花键公差内花健：内花健总工差T+λT+λ=40i*+160i**194.2424027式中i*i*=0.45（D)^(1/3)+0.001D1.561243其中D D=(m×50)^0.538.72983346式中i**i**=0.45*(E)^(1/3)+0.01E0.823704267其中E E=(m×6)^0.56周节累计公差FP FP=7.1(L)^0.5+180.113010305其中分度圆周长之半L L=лmz/2179.0707813齿形公差ff ff=6.3ψf+400.085574743其中公差因数ψfψf=m+0.0125Db7.2340862齿向公差FβFβ=2.0×(g)^0.5+100.022649111其中花键长度g g=4040综合公差λλ=0.6(（FP)^2+(ff)^2+(FB)^2)^2)^0.50.086131558作用齿槽宽最小值Evnin Evmin=0.5лm9.424777961实际齿槽宽最大值Emax Emax=Evmin+（T+λ)实际齿槽宽最小值Emin Emin=Evmin+λ9.510909519作用齿槽宽最大值Evmax Evmax=Emax-λ 4.804868442外花键大经Dee Dee=m(z1+)120外花键小径Die Die=m(z-1.5)105外花键公差T+λT+λ=40i*+160i**式中i*i*=0.45（D)^(1/3)+0.001D其中D D=(m×50)^0.5式中i**i**=0.45*(E)^(1/3)+0 .01E周节累计公差FP其中分度圆周长之半L 齿形公差ff其中公差因数ψf齿向公差Fβ其中花键长度g综合公差λ作用齿宽最小值Evnin 实际齿宽最大值Emax 实际齿宽最小值Emin 作用齿宽最大值Evmax 外花键公差T+λ120 105179 4.891179。
30°渐开线花键的设计计算(实例计算)
30°渐开线花键的设计计算已知：m=1.25Z=24αD=30°1、分度圆直径D： D=mZ=1.25*24＝302、基圆直径Db： Db＝mZCOSαD＝1.25*24*cos30＝25.983、齿距p： p=πm=1.25π=3.9274、内花键大径基本尺寸Dei： Dei＝m(Z+1.5)=1.25*(24+1.5)=31.8755、内花键大径下偏差： 06、内花键大径公差：IT12－14，取IT12，公差值0.257、内花键渐开线终止圆直径最小值DFimin：DFimin=m(Z+1)+2CF=1.25*(24+1)+2*0.125=31.58、内花键小径基本尺寸Dii：Dii=DFemax+2CF=28.62+2*0.125=28.879、内花键小径极限偏差：查机械设计手册，为10、基本齿槽宽E： E=0.5πm=0.5*π*1.25=1.96311、作用齿槽宽EV： EV＝0.5πm＝1.96312、作用齿槽宽最小值EVmin： EVmin＝0.5πm＝1.96313、实际齿槽宽最大值Emax：Emax＝EVmin+（Τ+λ）=1.963+0.137=2.100，其中Τ+λ查机械设计手册，为0.13714、实际齿槽宽最小值Emin： Emin＝EVmin+λ＝1.963+0.048＝2.011其中λ值查机械设计手册，为0.04815、作用齿槽宽最大值EVmax： EVmax＝Emax－λ＝2.100－0.048＝2.05216、外花键作用齿厚上偏差esV：查机械设计手册，为017、外花键大径基本尺寸Dee：Dee=m(Z+1)＝1.25*（24+1）＝31.2518、外花键大径上偏差esV/tanαD： 019、外花键大径公差：查机械设计手册，为0.1620、外花键渐开线起始圆直径最大值DFemax= mz/2*√3+（1-4.8/z)*（1-4.8/z)DFemax=2 ＝28.62其中：Db=25.98 D=30αD=30° hs=0.6m=0.6*1.25=0.75esV/tanαD=021、外花键小径基本尺寸Die： Die＝m(Z－1.5)＝28.12522、外花键小径上偏差esV/tanαD：023、外花键小径公差：IT12－14。
渐开线内花键参数

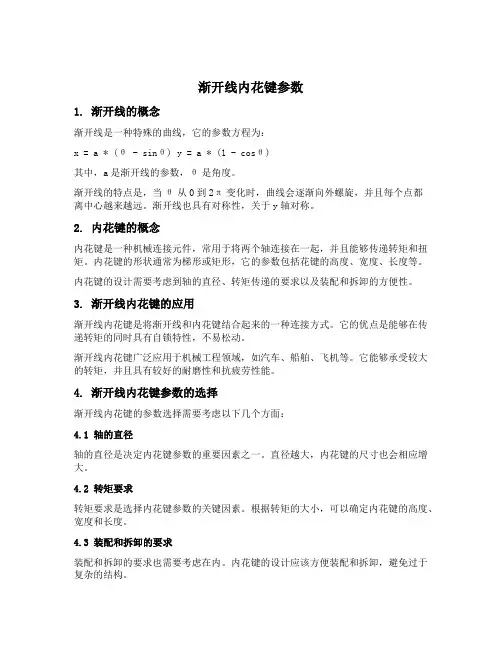

渐开线内花键参数1. 渐开线的概念渐开线是一种特殊的曲线，它的参数方程为：x = a * (θ - sinθ) y = a * (1 - cosθ)其中，a是渐开线的参数，θ是角度。
渐开线的特点是，当θ从0到2π变化时，曲线会逐渐向外螺旋，并且每个点都离中心越来越远。
渐开线也具有对称性，关于y轴对称。
2. 内花键的概念内花键是一种机械连接元件，常用于将两个轴连接在一起，并且能够传递转矩和扭矩。
内花键的形状通常为梯形或矩形，它的参数包括花键的高度、宽度、长度等。
内花键的设计需要考虑到轴的直径、转矩传递的要求以及装配和拆卸的方便性。
3. 渐开线内花键的应用渐开线内花键是将渐开线和内花键结合起来的一种连接方式。
它的优点是能够在传递转矩的同时具有自锁特性，不易松动。
渐开线内花键广泛应用于机械工程领域，如汽车、船舶、飞机等。
它能够承受较大的转矩，并且具有较好的耐磨性和抗疲劳性能。
4. 渐开线内花键参数的选择渐开线内花键的参数选择需要考虑以下几个方面：4.1 轴的直径轴的直径是决定内花键参数的重要因素之一。
直径越大，内花键的尺寸也会相应增大。
4.2 转矩要求转矩要求是选择内花键参数的关键因素。
根据转矩的大小，可以确定内花键的高度、宽度和长度。
4.3 装配和拆卸的要求装配和拆卸的要求也需要考虑在内。
内花键的设计应该方便装配和拆卸，避免过于复杂的结构。
4.4 材料的选择渐开线内花键通常采用高强度、耐磨的材料，如优质合金钢。
材料的选择应考虑到内花键的工作环境和要求。
5. 渐开线内花键的设计步骤渐开线内花键的设计步骤如下：5.1 确定轴的直径和转矩要求根据实际应用需求，确定轴的直径和转矩要求。
5.2 选择渐开线参数选择合适的渐开线参数，可以根据实际情况进行计算或者参考相关标准。
5.3 确定内花键的高度、宽度和长度根据轴的直径和转矩要求，确定内花键的高度、宽度和长度。
5.4 设计连接结构设计渐开线内花键的连接结构，包括内花键的位置、数量和对称性等。
渐开线内花键参数
渐开线内花键参数

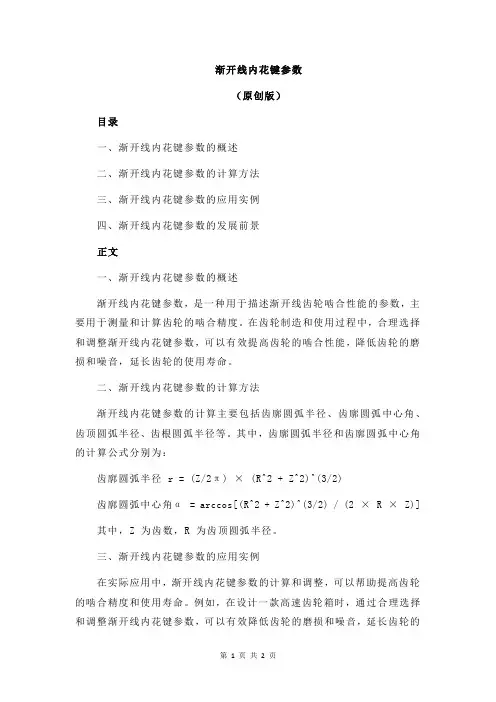

（原创版）
目录
一、渐开线内花键参数的概述
二、渐开线内花键参数的计算方法
三、渐开线内花键参数的应用实例
四、渐开线内花键参数的发展前景
正文
一、渐开线内花键参数的概述
渐开线内花键参数，是一种用于描述渐开线齿轮啮合性能的参数，主要用于测量和计算齿轮的啮合精度。
在齿轮制造和使用过程中，合理选择和调整渐开线内花键参数，可以有效提高齿轮的啮合性能，降低齿轮的磨损和噪音，延长齿轮的使用寿命。
二、渐开线内花键参数的计算方法
渐开线内花键参数的计算主要包括齿廓圆弧半径、齿廓圆弧中心角、齿顶圆弧半径、齿根圆弧半径等。
其中，齿廓圆弧半径和齿廓圆弧中心角的计算公式分别为：
齿廓圆弧半径 r = (Z/2π) × (R^2 + Z^2)^(3/2)
齿廓圆弧中心角α = arccos[(R^2 + Z^2)^(3/2) / (2 × R × Z)] 其中，Z 为齿数，R 为齿顶圆弧半径。
三、渐开线内花键参数的应用实例
在实际应用中，渐开线内花键参数的计算和调整，可以帮助提高齿轮的啮合精度和使用寿命。
例如，在设计一款高速齿轮箱时，通过合理选择和调整渐开线内花键参数，可以有效降低齿轮的磨损和噪音，延长齿轮的
使用寿命。
四、渐开线内花键参数的发展前景
随着科技的发展，渐开线内花键参数的计算和应用将更加精确和便捷。
同时，随着齿轮制造技术的提高，渐开线内花键参数在提高齿轮啮合性能方面的作用将更加突出。
渐开线花键计算范文
渐开线花键计算范文
要计算渐开线花键，首先需要知道的是一个圆的半径和另一个圆的半
径以及这两个圆的距离。
在这个基础上可以计算出渐开线花键的各项参数。
首先，需要对源圆进行旋转角度的计算。
这个角度可以通过源圆的半
径和另一个圆的半径得到：
θ=r/R
其中，θ为旋转角度，r为源圆的半径，R为另一个圆的半径。
然后，可以计算出绘制渐开线花键所需要的轨迹点的坐标，以及相应
的波峰和波谷位置。
可以通过以下公式进行计算：
x = (r + R) * cos(θ) - P * cos((r + R) / R * θ)
y = (r + R) * sin(θ) - P * sin((r + R) / R * θ)
其中，x和y分别为轨迹点的坐标，r为源圆的半径，R为另一个圆
的半径，θ为旋转角度，P为源圆的周长。
通过计算出的轨迹点的坐标，可以得到渐开线花键的形状。
渐开线花
键的形状可以通过连接相邻两个轨迹点来得到，这样便可以得到一个闭合
的曲线。
在计算过程中，可能需要考虑一些特殊情况。
比如当半径为0时，即
源圆和另一个圆重合时，可以得到一条直线。
还有可能需要进行参数化的
处理，例如通过指定一个角度范围来计算出特定的部分渐开线花键。
总结起来，计算渐开线花键的过程涉及到源圆的半径、另一个圆的半径、两个圆的距离以及旋转角度的计算，然后通过计算出的角度来确定轨迹点的坐标，进而得到渐开线花键的形状。
渐开线花键的设计计算实例计算
30°渐开线花键的设计计算机械产品设计2010-10-27 12:50:56 阅读20 评论0 字号：大中小订阅30°渐开线花键的设30°渐开线花键的设计计算2010-07-22 16:29已知：m=1.25Z=24αD=30°1、分度圆直径D： D=mZ=1.25*24＝302、基圆直径Db： Db＝mZCOSαD＝1.25*24*cos30＝25.983、齿距p： p=πm=1.25π=3.9274、内花键大径基本尺寸Dei： Dei＝m(Z+1.5)=1.25*(24+1.5)=31.8755、内花键大径下偏差： 06、内花键大径公差：IT12－14，取IT12，公差值0.257、内花键渐开线终止圆直径最小值DFimin：DFimin=m(Z+1)+2CF=1.25*(24+1)+2*0.125=31.58、内花键小径基本尺寸Dii：Dii=DFemax+2CF=28.62+2*0.125=28.879、内花键小径极限偏差：查机械设计手册，为10、基本齿槽宽E： E=0.5πm=0.5*π*1.25=1.96311、作用齿槽宽EV： EV＝0.5πm＝1.96312、作用齿槽宽最小值EVmin： EVmin＝0.5πm＝1.96313、实际齿槽宽最大值Emax：Emax＝EVmin+（Τ+λ）=1.963+0.137=2.100，其中Τ+λ查机械设计手册，为0.13714、实际齿槽宽最小值Emin： Emin＝EVmin+λ＝1.963+0.048＝2.011其中λ值查机械设计手册，为0.04815、作用齿槽宽最大值EVmax： EVmax＝Emax－λ＝2.100－0.048＝2.05216、外花键作用齿厚上偏差esV：查机械设计手册，为017、外花键大径基本尺寸Dee：Dee=m(Z+1)＝1.25*（24+1）＝31.2518、外花键大径上偏差esV/tanαD： 019、外花键大径公差：查机械设计手册，为0.1620、外花键渐开线起始圆直径最大值DFemax= mz/2*√3+（1-4.8/z)*（1-4.8/z)DFemax=2 ＝28.62其中：Db=25.98 D=30αD=30° hs=0.6m=0.6*1.25=0.75esV/tanαD=021、外花键小径基本尺寸Die： Die＝m(Z－1.5)＝28.12522、外花键小径上偏差esV/tanαD：023、外花键小径公差：IT12－14。
渐开线花键设计计算公式
渐开线花键设计计算公式一、基本齿形
一、尺寸计算
D F e mx=2√（）²+（α-）²-(hs/sinα) ²
二、公差等级
三、公差和公差值
1、配合公差指齿槽宽和齿厚的公差
基本偏差对内花键的齿槽宽取基孔制H 它是作用齿槽宽的下偏差对外花键的齿厚取K=0js=(T+λ)/2 h、f、e和d它们是作用齿厚的上偏差
配合尺寸的公差
注：1、＊以分度圆直径D为基础的公差，其公差单位I为：
当D≤500mm时，I= ³√D+.
当D＞500mm时，I=+.
＊＊一基本齿槽宽E或基本齿厚S为基础的公差，其公差单位I为：I= ³√E+或
I= ³√S+.
式中D、E和S为mm。
2、L为分度圆周长之半，即L=πmZ/2 mm.
3、公差因素φ=m+ mm.
4、G为花键长度mm.
非配合尺寸的公差
齿向公差Fβ
注：当花键长度g(单位：mm)不为表中数值时，可按条给出的计算式计算。
内花键M值和W值计算
一、内花键量棒测量尺寸的计算公式
D’R i=D b[tanαci-tan(αci-Emax/D+invαci-inva)]
式中：
D’R i---量棒的计算直径；
a ci---内花键与量棒接触点上的压力角，以弧度表示，αci=cos-¹。
渐开线花键参数跨棒距精确计算
渐开线花键参数跨棒距精确计算
1.渐开线花键的参数计算
1.1齿高的计算
1.2齿顶宽度和齿底宽度的计算
1.3齿侧倾角的计算
2.渐开线花键的跨棒距计算
2.1跨棒距的初步计算
2.2跨棒距的精确计算
（1）首先，根据齿底圆半径R=（m-0.5）H计算齿底圆的半径R，其中m为齿数。
（2）然后，根据齿廓角α和齿底圆半径R计算相邻两个齿廓之间的距离L1=2Rsin(α/2)。
（3）最后，根据齿高H计算出一个较小的距离L2=Hsin(α/2)，并将其与L1相减得到跨棒距L=L1-L2
3.总结
渐开线花键的参数计算可以通过模数、齿数、齿廓角等来进行，其中齿高、齿顶宽度和齿底宽度可以通过齿廓角和模数来计算，齿侧倾角可以通过齿数和模数来计算。
渐开线花键的跨棒距的初步计算可以按照公式
L=πM进行，而精确计算需要考虑齿廓角和齿高等因素。
通过精确计算渐开线花键的跨棒距，可以获得更准确的传动效果和定位精度。
渐开线内花键参数
渐开线内花键参数一、渐开线内花键的基本概念渐开线内花键，是一种用于连接轴与齿轮、齿条等传动部件的键槽结构。
它具有良好的传动性能和可靠性，广泛应用于各类机械设备的动力传动系统中。
渐开线内花键的特点是轴向定位准确、传递扭矩大、磨损小、噪音低。
二、渐开线内花键的参数分类渐开线内花键的参数主要分为两类：结构参数和传动参数。
1.结构参数：包括花键齿数、齿高、齿宽、齿形角等，这些参数决定了花键的形状和尺寸。
2.传动参数：包括模数、压力角、齿距等，这些参数影响了花键的传动性能和强度。
三、渐开线内花键参数的计算方法1.计算花键的模数：模数（m）是花键的一个重要参数，计算公式为：m = T/πd，其中T为传递扭矩，d为花键轴直径。
2.计算花键的压力角：压力角（α）决定了花键的传动性能，计算公式为：α = arctan（m/πd）。
3.计算花键的齿高和齿宽：齿高（h）和齿宽（b）与花键的模数、压力角有关，计算公式为：h = m * tanα，b = m * cosα。
四、渐开线内花键参数的应用领域1.工业领域：渐开线内花键广泛应用于各类工业设备的传动系统，如汽车、摩托车、工程机械等。
2.航空航天领域：在航空、航天等重要领域，渐开线内花键用于连接高速、高扭矩的传动部件，保证传动系统的稳定性和可靠性。
3.军事领域：渐开线内花键在军事领域也有广泛应用，如装甲车辆、舰艇等传动系统。
五、总结与展望渐开线内花键作为一种重要的传动部件，其参数的合理设计对传动性能和强度具有重要意义。
随着科技的发展，未来渐开线内花键在材料、制造工艺、传动性能等方面有望取得更多突破，为各类领域提供更为高效、可靠的传动解决方案。
同时，研究人员还需不断探索新的设计方法和计算理论，以满足日益严苛的应用需求。
渐开线花键计算说明
基于GB/T17855-1999方法的端面花键齿承载能力计算1.术语、代号及说明2.计算(渐开线花键)2.1名义切向力FtFt=2000×T/D本例：Ft=2000×T÷19.098=104.72T N2.2单位载荷WW=Ft/z×l×cosαD本例：W=104.72T/24×25×cos34°=0.2105T N/mm2.3系数（1）使用系数K1（2）齿侧间隙系数K2当花键副的受力状态如图1所示时，渐开线花键或矩形花键的各键齿上所受的载荷大小，除取决于键齿弹性变形大小外，还取决于花键副的侧隙大小。
在压轴力的作用下，随着侧隙的变化(一半圆周间隙增大，另一半圆周间隙减小)，内花键与外花键的两轴线将出现一个相对位移量e0。
其位移量e0的大小与花键的作用侧隙(间隙)大小和制造精度高低等因素有关。
产生位移后，使载荷分布在较少的键齿上(对渐开线花键失去了自动定心的作用)，因而影响花键的承载能力。
此影响用齿侧间隙系数K2予以考虑.通常K2=1.1～3.0。
当压轴力较小、花键副的精度较高时，可取K2=1.1～1.5;当压轴力较大、花键副的精度较低时，可取K2=2.0～3.0;当压轴力为零、只承受转矩时，K2=1.0。
图1 只承受压轴力F、无转矩T，内外花键的位置（3）分配系数K3花键副的内花键和外花键的两轴线在同轴状态下，由于其齿距累积误差(分度误差)的影响，使花键副的理论侧隙(单齿侧隙)不同，各键齿所受载荷也不同。
这种影响用分配系数K3予以考虑。
对于磨合前的花键副，当精度较高时(按GB/T 1144标准为精密级的矩形花键或精度等级按GB/T3478.1标准为5级或高于5级时)，K3=1.1～1.2;当精度较低时(按GB/Tll44标准为一般用的矩形花键或精度等级按GB/T3478.1标准低于5级时)，K3=1.3～1.6。
对于磨合后的花键副，各键齿均参与工作，且受载荷基本相同时，取K3=1.0。
渐开线花键尺寸计算公式
模数
m
齿数
Z
压力角
αD(度)
压力角
αD(弧度)
公差等级和配合级别
分度圆直径
D
基圆直径
Db
齿距
p
内花键大径尺寸
30度平齿根
Dei
30度圆齿根
Dei
37.5度圆齿根
Dei
45度圆齿根
Dei
内花键大径下偏差
内花键大径公差
内花键渐开线终止圆直径最小值
30度平齿根和圆齿根
DFimin
37.5度圆齿根
E
作用齿槽宽
EV
T
λ
作用齿槽宽最小值
EVmin
实际齿槽宽最大值
Emax
实际齿槽宽最小值
Emin
作用齿槽宽最大值
EVmax
内花键与量棒接触点处直径
Dci
内花键与量棒接触点上压力角
αci(弧度)
量棒直径
Dri(计算值)
量棒直径
Dri(取值)
棒间距
Mri
5 35 30 0.5236 6H GB/T3478.1-1995
DFimin
45度圆齿根
DFimin
内花键小径基本尺寸
Dii
Dii(30度)
Dii(37.5度)
Dii(45度)
内花键小径最小值
Diimin
内花键小径极限偏差
齿根圆弧最小曲率半径
Rimin
Rimin(30度平齿根)
Rimin(30度圆齿根)
Rimin(37.5度圆齿根)
Rimin(45度圆齿根)
基本齿槽宽
161.434 161.311 161.606 161.483 0.4757 0.03955 0.4771 0.04007 -0.085 179.853
渐开线花键键公法线和跨棒距的计算
渐开线花键键公法线和跨棒距的计算渐开线花键键公法线（Helical Gear Pitch Line）和跨棒距（Root Distance）是花键键的两个主要参数，它们决定了花键键的性能及工作情况。
在计算渐开线花键键公法线和跨棒距时，应该充分考虑花键键的角度及合齿参数等因素，这不仅有利于获得更加准确的参数，也是对花键键质量和性能的保证。
一、渐开线花键键公法线
公法线（P）=√（Mx2+My2+2×Mx×My×cosα）
其中，Mx为横向距离，即任意两齿根间横向的距离，单位：mm；My 为斜向距离，即任意两齿根之间斜向的距离，单位：mm；α为立体角，即任意两齿根之间的立体角度，单位：°。
二、跨棒距
跨棒距是指任意两齿根间的垂直距离，也可称之为横切面距离或根部距离。
由于花键键的公法线和跨棒距存在一定的关系，因此，跨棒距的计算也不可忽视。
一般情况下，跨棒距可以用下面的公式来计算：。
渐开线花键计算公式及参数标注方法
渐开线花键计算公式及参数标注方法一、渐开线花键图形圆柱直齿渐开线花键30°平齿根、30°圆齿根、37.5°圆齿根和45°圆齿根，见下图：二、渐开线花键的计算见注③三、渐开线花键的标注1.一般规定在零件图样上,应给出制造花键时所需的全部尺寸、公差和参数,列出参数表,表中应给出齿数、模数、压力角、公差等级和配合类别、渐开线终止圆直径最小值或渐开线起始圆直径最大值、齿跟圆弧最小径曲率半径及其偏差、以及按GB/T3478.5与选用的检验方法有关的相应项目。
也可列出其他项目，例如：大径、小径及其偏差、M值和W 值等项目，必要时画出齿形放大图。
2.标注示例在有关图样和技术文件中,需要标记时,应符合如下规定:内花键:INT外花键:EXT花键副:INT/EXT齿数:z(前面加齿数值)模数:m(前面加模数值)30°平齿根:30P30°圆齿根:30R37.5°圆齿根:37.545°圆齿根:4545°直线齿形圆齿根:45ST公差等级:4、5、6或7配合类别:H(内花键);k、js、h、f、e或d(外花键)标准号:GB/T3478.1-2008示例1：花键副,齿数24,模数2.5、30°圆齿根,公差等级为5级,配合类别为H/h。
花键副:INT/EXT 24z×2.5m×30R×5H/5h GB/T3478.1-2008内花键:I NT 24z×2.5m×30R×5H GB/T3478.1-2008外花键:EXT 24z×2.5m×30R×5h GB/T3478.1-2008示例2：花键副,齿数24、模数2.5、内花键为30°平齿根、公差等级为6级；外花键为30°圆齿根、公差等级为5级、配合类别为H/h。
花键副:INT/EXT 24z×2.5m×30P/R×6H/5h GB/T3478.1-2008内花键:INT 24z×2.5m×30P×6H GB/T3478.1-2008外花键:EXT 24z×2.5m×30R×5h GB/T3478.1-2008示例3：花键副,齿数24、模数2.5、37.5°圆齿根、公差等级6级、配合类别为H/h。
渐开线花键计算公式
渐开线花键计算公式30°平齿根花键计算书模数m = 3齿数z = 15标准压力角αD = 30°配合代号：H7/h7分度圆直径 D = m×z = 45基圆直径Db = m×z×cos(αD) = 38.9711周节p = π×m = 9.42477796076937内花键大径Dei = m×(z+1.5) = 49.5外花键作用齿厚上偏差esv = 0(根据<<机械传动设计手册>>1463页表9-1-49或由公差代号计算) 外花键渐开线起始圆直径最大值：DFemax = 2×((0.5Db)^2+(0.5Dsin(αD)-(hs-0.5esv/tan(αD))/sin(αD))^2)^0.5= 41.8669(其中hs = 0.6m = 1.8)内花键小径Dii = DFemax+2CF) = 42.47(其中CF = 0.1m = .3)内花键基本齿槽宽 E = 0.5πm = 4.71238898外花键基本齿厚S = 0.5πm = 4.71238898内花键：内花键总公差T+λ= 40i*+160i** = 179其中i* = 0.45(D)^(1/3) + 0.001D (D = (30×50)^0.5 = 38.7298334620742)i** = 0.45(E)^(1/3) + 0.001E (E = (3×6)^0.5 = 4.24264068711928)周节累积公差Fp = 7.1(L)^0.5 + 18 = .078其中分度圆周长之半L = πmz/2 = 70.6858347057703齿形公差ff = 6.3ψf + 40 = .062其中公差因数ψf = m + 0.0125D = 3.48412291827593齿向公差Fβ= 2.0×(g)^0.5 + 10 = .023其中花键长度g = 40综合公差λ= 0.6((Fp)^2 + (ff)^2 + (Fβ)^2)^0.5 = .061作用齿槽宽最小值Evmin = 0.5πm = 4.712实际齿槽宽最大值Emax = Evmin + (T+λ) = 4.891实际齿槽宽最小值Emin = Evmin + λ=4.773作用齿槽宽最大值Evmax = Emax - λ= 4.83外花键：外花键大径Dee = m×(z + 1) = 48外花键小径Die = m×(z - 1.5) = 40.5外花键总公差T+λ= 40i*+160i** = 179其中i* = 0.45(D)^(1/3) + 0.001D (D = (30×50)^0.5 = 38.7298334620742)i** = 0.45(E)^(1/3) + 0.001E (E = (3×6)^0.5 = 4.24264068711928)周节累积公差Fp = 7.1(L)^0.5 + 18 = .078其中分度圆周长之半L = πmz/2 = 70.6858347057703齿形公差ff = 6.3ψf + 40 = .062其中公差因数ψf = m + 0.0125D = 3.48412291827593齿向公差Fβ= 2.0×(g)^0.5 + 10 = .023其中花键长度g = 40综合公差λ= 0.6((Fp)^2 + (ff)^2 + (Fβ)^2)^0.5 = .061作用齿厚最小值Svmin = Smin + λ= 4.594实际齿厚最大值Smax = Svmax - λ= 4.651实际齿厚最小值Smin = Svmax - (T+λ) =4.533作用齿厚最大值Svmax = S + esv = 4.71230°平齿根花键计算书第2 页量棒直径DRi = DRe = 5.04内花键量棒中心圆上的压力角invαi = Emax/D + invαD - DRi/Db = 4.891/45 + inv(αD) - 5.04/38.9711= .108688888888889+5.37514935913267E-02-.129326603560074= 3.31224454025424E-02αi = 25.7996333°内花键棒间距最大值MRimax = Db ×cos(90/z)/cosαi - DRi = 37.3 内花键棒间距最小值MRimin = MRimax - Ki×T = 37.07其中Ki = cosαD ×cos(90/z)/sinαi T = (T+λ)-λ外花键量棒中心圆上的压力角invαe = DRe/Db + invαD + Smin/D -π/z= 5.04/38.9711 + inv(αD) + 4.533/45 - π/15= .129326603560074+5.37514935913267E-02+.100733333333333-.209 439510239319= 7.43805866859188E-02αe = 33.1259646°外花键跨棒距最大值MRemin = Db ×cos(90/z)/cosαe + DRe = 50.74外花键跨棒距最小值MRemax = MRemin + Ke×T = 50.557其中Ke = cosαD ×cos(90/z)/sinαe T = (T+λ)-λ挤压强度计算计算挤压应力σc = 1000T/(ψ×z×h×l×r) = 27.1 MPa其中传递转矩T = 30000×P/π/n = 658.5722 N×m系数ψ取0.75齿数z = 15花键工作高度h = 0.8×m = 2.4花键工作长度l = 40花键平均半径r = D/2 = 22.5根据联接情况：静联接使用、制造条件：中等热处理工艺：齿面未经热处理许用挤压应力[σc] = 60--100 MPa挤压强度满足要求σc < [σc]。
渐开线花键尺寸计算公式 - 副本
Die Die Die Die
Remin Remin(30度平齿根) Remin(30度圆齿根) Remin(37.5度圆齿根) Remin(45度圆齿根) S SVmax Smin Smax SVmin
模数 齿数 压力角 压力角 公差等级和配合级别 分度圆直径 基圆直径 齿距
渐开线外花键尺寸计算公式 m Z α D(度) α D(弧度) D Db p T λ esV Dee Dee Dee Deemax hS hS(30度) hS(37.5度) hS(45度)
1.25 52 45 0.7854 6e GB/T3478.1-1995 65 45.962 3.927 0.064 0.036 -0.085 66.25 66.125 66 66.165 0.75 0.6875 0.625 -0.085 0.400 63.435 63.557 63.679 63.125 62.75 63.25 63.5 -0.085 0.4 0.25 0.5 0.375 0.3125 1.963 1.878 1.778 1.842 1.814
基本齿厚 作用齿厚最大值 实际齿厚最小值 实际齿厚最大值 作用齿厚最小值
跨齿数 公法线平均长度最大值 公法线平均长度最小值 齿形裕度
K Wmax Wmin CF 外花键参数表 Z m α D
9 18.549 18.493 0.125
齿数 模数 压力角 公差等级和配合级别 分度圆直径 大径 外花键大径上偏差 外花键大径公差 渐开线终止圆直径 小径 外花键小径上偏差 外花键小径公差 齿根圆弧最小曲率半径 作用齿厚最大值 实际齿厚宽最小值 跨齿数 公法线平均长度最大值 公法线平均长度最小值
花键计算
30°渐开线花键的设计计算已知：m=Z=24αD=30°1、分度圆直径D： D=mZ=*24＝302、基圆直径Db： Db＝mZCOSαD＝*24*cos30＝3、齿距p： p=πm=π=4、内花键大径基本尺寸Dei： Dei＝m(Z+=*(24+=5、内花键大径下偏差： 06、内花键大径公差：IT12－14，取IT12，公差值7、内花键渐开线终止圆直径最小值DFimin：DFimin=m(Z+1)+2CF=*(24+1)+2*=8、内花键小径基本尺寸Dii：Dii=DFemax+2CF=+2*=9、内花键小径极限偏差：查机械设计手册，为10、基本齿槽宽E： E=πm=*π*=11、作用齿槽宽EV： EV＝πm＝12、作用齿槽宽最小值EVmin： EVmin＝πm＝13、实际齿槽宽最大值Emax：Emax＝EVmin+（Τ+λ）=+=，其中Τ+λ查机械设计手册，为14、实际齿槽宽最小值Emin： Emin＝EVmin+λ＝+＝其中λ值查机械设计手册，为15、作用齿槽宽最大值EVmax： EVmax＝Emax－λ＝－＝16、外花键作用齿厚上偏差esV：查机械设计手册，为017、外花键大径基本尺寸Dee：Dee=m(Z+1)＝*（24+1）＝18、外花键大径上偏差esV/tanαD： 019、外花键大径公差：查机械设计手册，为20、外花键渐开线起始圆直径最大值DFemax：DFemax=2 ＝其中：Db= D=30 αD=30° hs=0.6m=*=esV/tanαD=021、外花键小径基本尺寸Die： Die＝m(Z－＝22、外花键小径上偏差esV/tanαD：023、外花键小径公差：IT12－14。
选IT12，公差值24、基本齿厚S：S=πm=π*=25、作用齿厚最大值SVmax： SVmax＝S+esV=+0＝26、实际齿厚最小值Smin：Smin＝SVmax－（Τ+λ）＝－＝27、实际齿厚最大值Smax： Smax＝SVmax－λ＝、作用齿厚最小值SVmin：SVmin＝Smin+λ＝+＝29、齿形裕度CF： CF＝0.1m＝*＝30、渐开线花键齿根圆弧最小曲率半径Rimin、Remin：查机械设计手册，为Rimin＝Remin＝31、齿距累计公差Fp：查机械设计手册，为（选7级公差）32、齿形公差ff：查机械设计手册，为（选7级公差）33、齿向公差Fβ：查机械设计手册，为。
