锅炉冷态通风试验方案
锅炉冷态通风试验方案a.锅炉概况及烟风系统概述每台锅炉配有两台引风机，两台离心式一次风机和两台离心式二次风机。
b.试验目的对锅炉风烟系统进行通风试验，目的是检验系统及转机整体运行情况，掌握转机及系统中烟风挡板的调节特性，标定压力、流量测量仪表，测量及调平四角各层一次风速，为锅炉的启动运行及燃烧调整提供参考资料。
c.试验前应具备的条件1) 引风机、一次风机、二次风机、密封风机、空气预热器、电气除尘器等设备安装及分部调试结束；2) 各风烟道挡板包括给煤机出口挡板、燃烧器入口挡板均已调试结束，大风箱及所有风烟道安装完毕且密封；3) 检查并确认所有烟道、风道内部做业已结束，且清理干净，无遗物。
4) 电气除尘器、空气预热器、以及炉底等处的灰渣斗已封闭，相应的放灰阀调试结束；5) 风烟系统的所有热工、电气仪表经过校验，指示准确；辅机的联锁保护、炉膛压力保护、声光报警信号试验合格；6) 试验用测试元件加工且安装完毕，现场照明充足，无杂物堆放；7) 通风试验所需临时测点已安要求安装完毕。
8) 检查辅机试运记录（包括引风机、一次风机、二次风机、空气预热器）是否完善，辅机的质量检查验评表是否完善。
9) 按辅机调试方案相关内容检查辅机的联锁保护试验是否合格，记录是否齐全。
d.试验项目及步骤通风试验前按照烟风系统和辅机的启动规程，启动空气预热器、引风机、一次风机、二次风机。
维持炉膛压力-70Pa，逐渐增加送一次风量和二次风风量，并在最大通风量工况下运行30分钟。
在此期间注意检查各风门挡板的动作时否正常、各种风压风量测量装置的读数是否合理、各辅机的运行是否有异常等，若发现问题应及时解决。
在锅炉通风正常后，根据试验要求调节风量和风压，调节各烟风挡板的开度。
每次改变工况后，应稳定5分钟再进行测量。
1) 一次风机入口风量的测量按照正式测量元件的读数，选取三个相差较大的工况在一次风机入口的临时测点处对一次风机风量进行测量，同时记录正式测量元件的测量值。
冷态试验方案(3).
浦城圣农生物质发电厂项目冷态试验方案编制：审核：批准：冷态试验方案（一）编制依据1.《电力工业锅炉监察规程》2.《电力建设施工及验收技术规范》(锅炉机组篇) DL/T 5047—95；3.《火力发电建设工程启动试运及验收规程》DL/T5437-20094.《锅炉设计说明书》5.《锅炉安装说明书》6.《锅炉使用说明书》7.《热力计算汇总》8.《烟、空气阻力计算书》9.《锅炉运行规程》主要工作参数额定蒸发量 75t/h最大连续蒸发量 82.5t/h额定蒸汽温度 450 ℃额定蒸汽压力（表压） 5.3 MPa给水温度 153 ℃锅炉排烟温度≤145 ℃排污率≤2 %空气预热器进风温度 20 ℃锅炉设计热效率 87.73 %燃料消耗量 18.4 t/h一次热风温度 207 ℃二次热风温度85 ℃一、二次风量比一次风60%，二次风40%循环倍率 20锅炉飞灰份额～70 %设计燃料鸡粪（2）点火及助燃用油锅炉点火用油:0#轻柴油恩氏粘度(20℃时) 1.2～1.67°E硫＜0.2%凝固点≤0℃闪点 65℃低位发热值 10000kcal/kg（二）试验目的1.对锅炉进行冷态空气动力场试验，目的是检验系统及转机整体运行情况，掌握转机及系统中挡板的调节特性，标定压力、流量测量仪表，测试流化床的空板阻力和料层阻力特性，找出临界流化风量，冷态下确定灰循环系统的特性，冷渣器工作特性，为锅炉的启动运行及燃烧调整提供参考资料；2.通过对这些参数的调整、测量、试验，并对结果进行分析，确定锅炉燃烧系统最佳运行方式，从而保证锅炉着火稳定、燃烧完全、炉内温度场、速度场及热负荷分布均匀，防止结焦和燃烧设备燃损，降低有害气体排放，保证汽温、汽压稳定，以适应机组负荷变化的要求。
（三）试验前应具备的条件1.试验所需的测点、脚手架安装搭设完毕；2.床内无杂物（包括回料装置），床上风帽小孔无堵塞；3.风烟系统应安装完毕，内部杂物清理干净，并经验收合格；4.二次风机和引风机试运转完毕并验收合格，电气联锁能正常投入；5.风烟系统的所有风门远方操作机构能够正常投入使用开关应操作灵活，指示开度与实际开度应一致；6.锅炉人孔门应齐全，开关灵活严密，炉底排渣口、分离器放灰口和除尘器下灰口应密封不漏风；7.炉膛风烟系统、设备上的压力、温度、流量、电流、电压等表计应全部投入使用，并指示正确；8.准备符合设计要求的足够底料，以备冷态试验及点火时使用；9.在一、二次风机出口安装风量和风压测点，在除尘器进、出口安装风量风压测点；10.根据调试人员的要求在有关风量测点处安装测试所需有关脚手架、平台；11.所有妨碍测试工作的杂物、脚手架应清理干净，试验时应中止一切影响测试的工作(如：保温、电焊、油漆、做地平等)；12.试验用所有的脚手架、平台爬梯必须牢固安全；13.现场照明已安装完毕，可以投入使用。
循环流化床锅炉冷态试验分析课件
根据气体成分的分析结果，研究不同气体成分对循环流化床锅炉燃 烧效率的影响，提出优化气体成分的建议。
问题诊断与改进建议
问题诊断
根据试验数据的结果分析，诊断循环流化床锅炉在冷态试验中存在的问题，如温 度分布不均、床层阻力过大等。
改进建议
针对存在的问题，提出具体的改进建议，如优化炉膛结构、调整风量等，以提高 循环流化床锅炉的燃烧效率和性能。
作者2，文章名称2，期刊名 称2，年份2，页码3-4.
参考文献3
作者3，文章名称3，期刊名 称3，年份3，页码5-6.
参考文献4
作者4，文章名称4，期刊名 称4，年份4，页码7-8.
致谢
感谢所有参考文献的作者和贡献者， 他们的研究成果为本次试验分析提供 了重要的参考和支持。
感谢实验室的设备和仪器提供者，他 们的支持和协助使得试验得以顺利进 行。
感谢实验室的老师和同学们在试验过 程中的指导和帮助，他们的专业知识 和经验为试验的顺利进行提供了重要 保障。
感谢所有参与本次试验的人员，他们 的辛勤工作和付出为试验的成功做出 了重要贡献。
需的测量仪 器、工具和设备，如温度 计、压力表、热电偶、摄 像机等。
人员配备
组织一支专业的试验团队， 包括操作人员、技术人员、 安全人员等，确保试验的 顺利进行。
试验流程与标准
试验流程
严格按照循环流化床锅炉的冷态试验 流程进行操作，包括试验前的准备工 作、试验过程中的数据采集与处理、 试验后的总结与分析等。
数据采集
通过传感器、仪表等设备采集试验过程中的温度、压力、料 位、流量等数据。
数据处理
对采集到的数据进行整理、分析和计算，提取有用的信息， 如热效率、燃烧效率等。
循环流化床锅炉冷态试验
严密性试验（漏风试验）
漏风试验应在冷状态下，以正压、负压试验的方 法，检查锅炉各部的严密性。用负压或正压试验 检查锅炉本体及烟道的严密性，其程序是：
1、严密关闭人孔门、检查门、电动排渣阀、给煤 机电动出料阀。
2、启动引风机，一次风机，保持燃烧室负压50～ 100Pa。对于微正压燃烧室，保持燃烧室风压接近 于正常运行数值。
3、用小火把（或其它方法）靠近炉墙及烟道进行 检查，如负压燃烧室漏风，则火焰被吸向不严密 处；微正压燃烧室则相反。在漏风部位画上记号， 试验完毕后予以堵塞。
布风板阻力特性试验
布风板阻力特性试验是在布风板不铺床料 的情况下，启动引风机、一次风机，保持 炉膛负压在-20 ~ -70Pa，试验风量可按 10000Nm3/h（标准条件）的差值递增或递 减，记录一次风风室压力和炉内密相区下 部床压，二者的差值即为布风板的阻力， 绘制冷态的一次风量与布风板阻力关系曲 线，通过温度的修正，相应可得出热态的 一次风量与布风板阻力关系曲线。
测量临界流化风量的方法：将床料填加至 一个高度，增加一次风量，初始阶段随着 一次风量增加，床压逐渐增大，当风量超 过某一数值时，继续增大一次风量，床压 将不再增加，该风量值即为临界流化风量。 另外，也可用逐渐降低一次风量方法，测 出临界流化风量。
记录风量和床压值，绘制一次风量与床压 的关系曲线。此时做的流化风量一般都比 较偏大，也可以根据经验，逐渐增加风量 到一定值，用工具来实验流化的程度。然 后在用递减或递增的方法来实验最小流化 风量。
7、流化床床面清理干净，确认小风帽无堵 塞。
8、风系统流量计、风压表、差压计等安装 调试完，并且要求可靠，能随时投入使用。
9、给煤系统分部试运行合格。煤斗清理封 闭，并可随时投入使用。

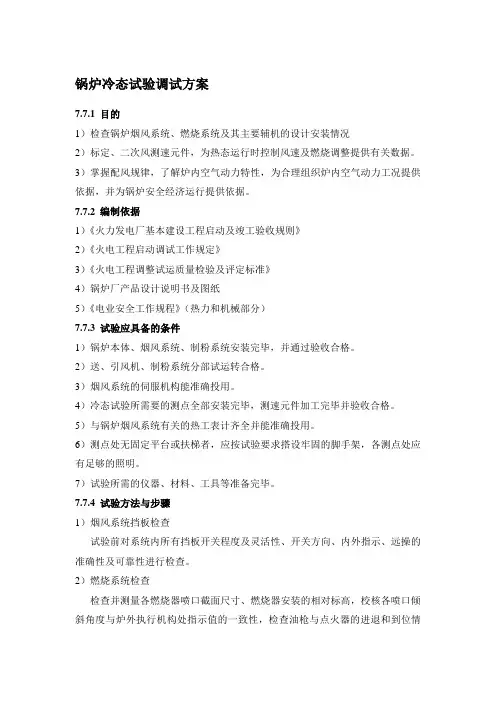

锅炉冷态试验调试方案
锅炉冷态试验调试方案7.7.1 目的1）检查锅炉烟风系统、燃烧系统及其主要辅机的设计安装情况2）标定、二次风测速元件，为热态运行时控制风速及燃烧调整提供有关数据。
3）掌握配风规律，了解炉内空气动力特性，为合理组织炉内空气动力工况提供依据，并为锅炉安全经济运行提供依据。
7.7.2 编制依据1）《火力发电厂基本建设工程启动及竣工验收规则》2）《火电工程启动调试工作规定》3）《火电工程调整试运质量检验及评定标准》4）锅炉厂产品设计说明书及图纸5）《电业安全工作规程》（热力和机械部分）7.7.3 试验应具备的条件1）锅炉本体、烟风系统、制粉系统安装完毕，并通过验收合格。
2）送、引风机、制粉系统分部试运转合格。
3）烟风系统的伺服机构能准确投用。
4）冷态试验所需要的测点全部安装完毕，测速元件加工完毕并验收合格。
5）与锅炉烟风系统有关的热工表计齐全并能准确投用。
6）测点处无固定平台或扶梯者，应按试验要求搭设牢固的脚手架，各测点处应有足够的照明。
7）试验所需的仪器、材料、工具等准备完毕。
7.7.4 试验方法与步骤1）烟风系统挡板检查试验前对系统内所有挡板开关程度及灵活性、开关方向、内外指示、远操的准确性及可靠性进行检查。
2）燃烧系统检查检查并测量各燃烧器喷口截面尺寸、燃烧器安装的相对标高，校核各喷口倾斜角度与炉外执行机构处指示值的一致性，检查油枪与点火器的进退和到位情况。
3）测速元件流量系数标定一、二次测速元件流量系统标定。
制粉系统各测速装置标定4）炉内空气动力场试验启动引风机、送风机、一次风机，根据自模化原理和冷热态时燃烧器各射流动量比相等的原则，确定各喷口的冷态风速，以模拟热态运行工况。
用风速仪测量三种试验工况下的炉内速度分布情况。
用飘带对各一次风气流作示踪测定。
5）炉膛的出口气流速度分布测试在水平烟道处用风速仪测量气流分布，了解炉膛出口气流偏差情况。
7.7.5 试验项目1）检查校正烟风系统各挡板的实际开度与外部指示及表盘指示是否一致，并检查其灵活性与严密性。
锅炉冷态空气动力场试验
锅炉冷态空气动力场试验技术方案1试验目的通过本试验，可以直观地了解炉内气流的分布、扩散、扰动、混合是否良好，实际切园的大小、位置等。其结果可以帮助分析锅炉燃烧设备及各风粉管道的设计、安装、配风等可能出现的一些问题，从而为安装验收、投产、热态燃烧调整试验提供参考依据。2引用标准、依据2.1.《火电工程启动调试工作规定》（96版）2.2.《火力发电厂基本建设工程启动及竣工验收规程》（96版）2.3.《火电施工质量检验及评定标准》（96版）2.4.《电力建设施工及验收技术规范》（锅炉机组篇）2.5.《xxxxx锅炉设计说明书》3设备简介3.1锅炉主要设计参数：名称单位额定蒸发量t/h额定蒸汽温度℃额定蒸汽压力MPa锅筒工作压力MPa给水温度℃3.2煤粉燃烧器的主要设计参数：名称单位一次风速度m/s一次风率%二次风总风率%二次风风速m/s上二次风风率%中二次风率%下二次风率%边界二次风率% 4试验前应具备的条件4.1锅炉的烟风系统、制粉系统、燃烧设备安装完毕，内部所有异物已清除、并经通风试验合格。4.2锅炉的送、引、一次、排粉风机试运转合格，能进行可靠操作。4.3试验所需测点已经安装完毕。4.4各人孔门、安全门、检查孔均处于关闭状态，防爆门正常。4.5各烟、风系统风门、挡板的实际开度与指示的一致性经校验合格，各烟、风系统挡板门应开关灵活、固定可靠，全部能操作。4.6各烟风管道系统压力指示能正常投入，能正确显示。5试验前的准备工作5.1在炉内最下层二次风口下边缘以下500mm截面处搭设一试验平台(铺满竹排并留一上下孔)，要求平台牢固，能承载10人在上面工作的重量。在12m运行层，平右侧人孔门炉膛内，搭设一个3×3m的小平台，旁边装设1m高防护栏杆，要求牢固可靠，并搭设一个脚手架与上下孔连接，要求牢固，上下方便。5.2在炉内每个角的向火侧分别搭设一个10m高的脚手架，要求牢固可靠，可以承载2人上下行走，且不阻碍喷口气流。5.3在炉膛内布置36V行灯4盏，满足照明需要。.4炉膛外左侧人孔门处设联系人员一名，负责炉内外的通讯联络。6试验内容及步骤6.1炉内网面布置在炉膛下层一次风喷口中心标高截面处用铁丝布置一个“十”字形网面，用铁丝按锅炉厂说明制作两个切圆，安装在“十”字形网面中心。网面布置时，调试所试验人员现场进行指导和检查。具体作法：平炉膛下层一次风喷口中心标高用两根铁丝拉“十”，找出炉膛中心，在中心上布置切圆，由四角A层一次风喷口中心各拉一根铁丝与切圆相切，在铁丝上沿喷口中心按喷口长度间距用电工胶布缠绕，作为A、B层一次风气流衰减度测量测点。在“十”铁丝上沿炉膛中心按300mm间距用电工Байду номын сангаас布缠绕，作为下层一次风切圆测量测点。6.2燃烧器检查对燃烧器安装情况进行外观检查，检查燃烧器喷口的形状是否与图纸相符，油枪安装位置是否正确、合理；实测一组燃烧器喷口的实际尺寸；测量燃烧器的垂直度，检查燃烧器中心线安装是否垂直。对检查结果做好记录。6.3各风机投运下总风压调整按照规程要求，先启动一侧引、送风机，待正常后，再启动另外一侧引、送风机。两侧风机均启动正常后，保持两侧引风机开度一致，两侧送风机开度一致，使两侧风机并列投入运行。调节送、引风机，逐渐增加各风机出力，调整锅炉总风量至试验要求。调整一、二挡板，使燃烧器出口风速达到满负荷条件下的冷态模拟值。调整好引风机静叶开度，维持炉膛负压在-30～-50Pa的范围内。系统稳定后，对烟风系统吹扫20分钟，准备进行炉内空气动力场测量。6.4炉内空气动力场测量一、二次风速调整到试验所需的冷态模拟值后，开始进行以下项目测量：6.4.1用热式风速仪测量下层一次风喷口出口气流衰减特性，了解出口气流的衰减特性。测量时分两组同时进行，每组2人，对喷口的出口气流沿喷口中心轴线对风速进行实测。6.4.2用热式风速仪测量一、二次风喷口出口实际风速；6.4.3用热式风速仪测量下层一次风实际切圆的大小及位置，了解炉内气流的空气动力场情况；6.4.4用热式风速仪测量贴壁风风速大小，对风速较高的地方做好记录。7安全技术措施7.1试验设安全员一名,专门负责安全工作。7.2炉膛内搭的棚架工作平台一定要牢靠，炉膛内碎物、易燃物应清理干净。试验人员进入炉内前先启动风机清扫炉内一小时。7.3参加试验的人员应注意人身安全，进入炉内应着工作服、戴好安全帽、风镜及耳罩；在平台上行走应注意防止坠落；高空作业必须系好安全带。7.4电线、电源插座应绝缘良好,无漏电,并置于人孔门旁侧一米以上处。7.5在风机运行和并列过程中，应注意监视各风机电流，不得超过额定值。7.6在整个试验过程中，应注意人身及设备安全，如有危及人身及设备安全的情况出现，应立即停止试验。8试验组织及人员分工8.1调试人员负责整个试验的指挥与协调，并负责提供对设备操作的要求及试验的技术指导。负责整个试验的观测、测试、记录工作。负责向参加试验的全体工作人员进行技术、安全交底。负责对搭设的平台、脚手架，安装的照明、测点进行验收。8.2安装单位根据试验要求，负责炉内测风平台、脚手架的搭设，照明的安装，试验所需测点的安装，并负责设备的维护，配合试验的进行。8.3电厂运行单位负责试验期间的设备运行操作、监护，按调试措施积极配合调试人员做好工作。8.4监理单位在全过程中行使质量监理职责。
5#锅炉冷态通风及流化试验调试方案讲解
目录1. 目的 (2)2. 依据 (2)3. 设备及系统特性介绍 (3)4. 调试前应具备的条件和准备工作 (6)5. 试验项目 (7)6. 调试步骤 (7)7. 各单位分工 (9)8. 环境、职业健康安全风险因素控制措施 (10)1 目的锅炉冷态通风及流化试验主要是为了测试锅炉烟风系统和炉膛冷态下的空气动力特性，摸清烟风系统、布风板和料层阻力构成情况，检验冷态烟风系统和料层流化的动态参数，为热态运行床压控制及风量分配提供依据、保证锅炉合理的燃烧工况，满足机组整套启动需要。
2 依据2.1 《电力建设施工及验收技术规范》(锅炉机组篇)（管道篇）2.2 《火力发电建设工程启动试运及验收规程（2009年版）》2.3 《火电工程启动调试工作规定》2.4 《电力建设安全健康与环境管理工作规定（2002年版）》2.5 《火电机组达标投产考核标准(2001年版)及相关规定》2.6 国家及行业颁布的有关技术规程、标准2.7 《电力建设工程质量监督检查》2.8 《电力建设施工及验收技术规范》2.9 《电力工程“达标投产”管理办法（2004版）》2.10 锅炉厂资料2.10.1 《锅炉使用说明书》2.10.2 《锅炉烟风阻力计算书》2.10.3 《锅炉设计说明书》2.11 《锅炉烟风系统图》3 设备及系统特性介绍3.1系统介绍锅炉型号:YG-75/3.82-M1生产厂家:济南锅炉厂；本锅炉为中温中压，单锅筒横置式，单炉膛，自然循环，全悬吊结构，全钢架π型布置。
炉膛采用膜式水冷壁，锅炉中部是水冷旋风分离器，尾部竖井烟道布置两级对流过热器，过热器下方布置三组省煤器及一、二次风各二组空气预热器。
额定蒸发量 75 t/h额定蒸汽温度 450 ℃额定蒸汽压力（表压） 3.82 MPa给水温度 150℃锅炉排烟温度 150℃排污率 2 %空气预热器进风温度 20 ℃锅炉计算热效率 85 %脱硫效率 85 %钙硫摩尔比 1.5～2燃料消耗量 18.83 t/h燃料的颗粒度要求≤13mm石灰石颗粒度要求≤2mm一次热风温度 150 ℃二次热风温度150℃一、二次风量比 60：40循环倍率 25 ～ 30锅炉飞灰份额 60 %锅炉外形尺寸宽度（包括平台） 11700mm深度（包括平台） 15100mm锅筒中心标高 30500mm本体最高点标高 33550mm 3.2 烟风系统主要辅机规范3.2.1 引风机选型参数表3.2.2 一次风机选型参数表3.2.3 二次风机选型参数表3.2.4 罗茨风机选型参数表4 调试前应具备的条件和准备工作4.1 冷态通风试验前，必须按照安装验收条件的要求，完成验收，有完整的交接资料，有关部门均已认可。
冷态试验
35t/h油页岩循环流化床锅炉冷态测试实验方案为确保锅炉顺利进行冷态点火启动和热态安全、稳定运行，对锅炉和辅机设备进行冷态试验是十分必要的。
通过冷态试验，一方面检查锅炉的制造、安装情况，了解锅炉主要部件和配套辅机的冷态工作特性，另一方面可为热态提供必要的运行参数，从而保证锅炉燃烧安全，防止床面结焦和设备烧损，保证锅炉启动后汽温汽压稳定。
根据汪清35t/h油页岩循环流化床锅炉的实际情况，按照《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》电力部电建[1996]159号；《火电工程启动调试工作规定》电力部建设协调司建质[1996]40号；《火电工程调整试运质量检验及评定标准》电力部建设协调司建质[1996]111号；汪清35t/h油页岩循环流化床锅炉设计说明书，编制该锅炉冷态实验方案。
试验完毕后，编制试验报告。
第一部分锅炉烟风系统调试方案目录一、设备概况二、风机启动试运应具备的条件三、烟风系统的启动调试四、风机试运行技术指标五、系统试运行技术指标六、启动试运过程中的安全注意事项一、设备概况1.1 锅炉系统简介略，写报告时添上1.2 锅炉技术参数略，写报告时添上1.3 锅炉设计煤质分析略，写报告时添上二、风机启动试运应具备的条件2.1试运现场脚手架拆除，场地应清扫干净，沟盖板盖好，照明充足，地面平整，无任何妨碍分部试转及危及人身安全的障碍物，并备有必要的通讯设施。
2.2风机内部及烟风道内清扫干净，清扫后要进行质量检查并签证，然后所有检查孔门关闭严密；检查风机内部没有任何杂物，绝对不允许有诸如建筑材料、钢板边角料、废弃螺栓、螺母等易被风吸进去的东西。
2.3检查、校正风机整个转子平衡，确认电动机轴线与风机主轴线一致，联轴器的安装找正工作完成且符合要求。
2.4风机联轴器联接牢固，安全护罩装好，各部地脚螺栓紧固无松动；地脚螺栓及其余各部分螺栓紧固良好，裸露的转动部分应有保护罩或围栏；保温工作全部结束，符合制造厂规定的要求，并经联合验收合格。
机组锅炉冷态通风试验方案
机组锅炉冷态通风试验方案湖南湘潭发电有限责任公司二期工程2×600MW超临界机组#3机组锅炉冷态通风试验方案1锅炉设备概况中国大唐湘潭电厂二期工程2×600MW机组锅炉系东方锅炉（集团）有限公司生产的DG1900/25.4-Ⅱ1型超临界参数变压直流本生锅炉，一次再热、单炉膛、尾部双烟道结构、采用烟气挡板调节再热汽温，固态排渣，全钢构架、全悬吊结构，平衡通风、露天布置,前后墙对冲燃烧。
每台炉共配有24个BHDB公司生产的HT-NR3型旋流煤粉燃烧器，与之配套的是6台沈阳重型机械厂生产的BBD4060双进双出磨煤机。
设计燃用山西省晋城贫煤与河南省平顶山烟煤的混煤。
锅炉为平衡通风方式，配送风机、引风机、一次风机各两台，其主要设计性能数据如下：引风机型式静叶可调轴流式型号AN35e6(V19+4°)转速595rpm风量479.7m3/s进口静压-4198Pa出口静压1373Pa送风机型式动叶可调轴流式型号ANN-2660/1400N转速990rpm风量241.9m3/s出口静压3686Pa一次风机型式动叶可调轴流式型号PAF18-13.3-2转速1470风量94.5m3/s风压17596Pa2试验目的及内容2.1对燃烧器、制粉系统风门挡板进行检查；2.2对每台磨煤机进口总风管和容量风管、旁路风管上安装的风量测量装置进行标定；2.3各层燃烧器风箱二次风和燃烬风风量测量装置标定；2.4为使制粉系统运行过程中一次风速平衡、煤粉量分配均匀，对磨煤机出口一次风（送粉）管上的缩孔进行调节；2.5确定磨煤机进口容量风门、旁路风门调节特性试验；2.6进行HT－NR3燃烧器二次风套筒、外二次风旋流叶片调节特性试验；2.7沿炉膛宽度方向各燃烧器之间二次风风量分配特性试验，为锅炉首次点火和燃烧调整提供依据。
3试验遵循标准3.1《火力发电厂基本建设工程启动及竣工验收规程（1996年版）及相关规程》3.2DL/T5047-95《电力建设施工及验收技术规范锅炉机组篇》3.31996年版《火电工程调整试运质量检验及评定标准》3.4有关厂家说明书和技术资料4冷态试验应具备的条件4.1送风机、引风机、一次风机分部试转结束。
锅炉冷态试验
锅炉冷态通风试验方案一、试验目的锅炉冷态通风试验包括炉膛冷态空气动力场试验和检验风机的运行状况以及测风装置的流量系数标定等内容，试验目的：1、检验系统及风机的整体运行状况。
2、绘出风机的风门开度、风量、风压的相应关系曲线。
3、标定出各测风装置的流量系数。
4、测定布风板的阻力特性。
5、验证布风板布风的均匀性。
6、确定临界流化风量。
二、试验应具备的条件1、一、二次风机和引风机安装完毕，单机试运已合格，随时可以启动。
2、电动机接地线良好，绝缘合格；地脚螺栓和连接螺丝已拧紧；裸露转动部分应有保护罩。
3、烟风道系统及其挡板安装完毕，操作灵活可靠，开关指示正确。
各风门的挡板轴上都应有开关标记。
4、烟风系统各测量装置、测量一次元件等均已安装完毕。
5、现场清洁，有碍于通风试验的脚手架已拆除，地面平整，沟盖盖好。
炉膛内外照明充足。
同时还应具备必要的通讯、消防措施。
三、试验的内容和方法1、测风装置标定当一、二次风机挡板在50％、75％和100％时，对各测风装置进行标定，计算出各测风装置的流量系数。
标定以下各位置的双笛形管测风装置：♦一次风机出口风道；♦预热器出口一次风风道（左右各一）；♦二次风机出口风道。
2、风机挡板特性试验启动引风机、一次风机和二次风机，检验风机的运行状况，观察风机的电流和启动时间，若符合要求，则变化一次风机和二次风机挡板开度：0％、10％、20％、30％、50％、70％、100％，保持炉膛正常负压，记录各风机电流、风机出口压力、风量，绘出相应关系曲线。
3、布风板阻力特性试验在布风板不铺床料的情况下，关闭所有炉门，启动引风机和一次风机，维持炉膛负压在±0Pa左右，改变一次风风量，每增加4000－6000m3/h的风量测试并记录一次风量、风室风压、风温、炉膛下部压力和炉膛出口压力，一直增加至最大风量，绘制出布风板阻力与风量的关系曲线。
4、冷态临界流化风量测量停止一、二次风机和引风机的运行，在床面上铺设粒径小于8mm的炉渣作为床料，厚度分别为400mm和600mm。
循环流化床锅炉冷态通风试验方案
循环流化床锅炉冷态通风试验方案1冷态通风试验的目的对锅炉进行冷态通风试验，目的是检验系统及转机整体运行情况，标定一次风风量、二次风风量测量装置，掌握转机及系统中烟风挡板的调节特性，检验整个烟风系统冷态运行特性及调节特性，为锅炉的启动运行及热态燃烧调整提供参考依据。
通过对这些参数的调整、测量、试验，并对结果进行分析，确定锅炉燃烧系统最佳运行方式，从而保证锅炉着火稳定，燃烧完全，炉内温度场、压力场、热负荷分布均匀，保证汽温、汽压稳定，以适应机组负荷变化的要求，使锅炉能够安全、经济运行。
锅炉烟风系统分别配备有一次风机、二次风机、引风机。
返料风机。
2冷态通风试验的主要项目1.1风压严密性检查试验。
1.2烟风系统挡板调整。
1.3锅炉一次风风量、二次风风量测量装置标定。
1.4水冷等压风室两侧入口一次风风速调平。
1.5布风板空板阻力特性试验。
2.6料层流化试验。
3试验条件及要求2.1现场地面清洁，烟风道内清理干净，无用的架子已拆除，现场照明充足。
2.2烟风道检查验收合格，吸风机、一次风机、二次风机、返料风机、除尘器等设备分部调试结束。
2.3各风烟道挡板包括均压风室入口调节挡板、二次风各层入口、播煤风挡板均已调试结束，位置正确并能远方操作,要求各风门挡板轴头有指示标记。
风烟道安装完毕且密封。
2.4除尘器、省煤器、空气预热器、旋风分离器、以及炉底等处的灰渣斗，冷渣机已封闭，相应的放灰阀调试结束。
2.5风烟系统所有热工、电气仪表经过校验，指示准确，相应的联锁保护、声光报警信号试验合格。
2.6炉本体的人孔、烟风道的人孔及除尘器的人孔关闭，烟风系统内无作业人员。
2.7试验用测速管和丝堵丝座按要求加工好并安装完毕。
2.8试验时要配备辅机巡查人员。
2.9试验仪器、仪表、工具、材料准备齐全。
3.10运行人员上岗熟悉烟风系统启动程序以便能及时为试验调好运行工况。
3.11通风试验测点的位置、数量：3.12通风试验测量处架子的铺设要求。
教你如何做锅炉冷态空气动力场试验
教你如何做锅炉冷态空气动力场试验锅炉冷态空气动力场试验试验目的1确定燃烧系统的配风均匀程度，确定旋流燃烧器一、二次风配风的均匀性，确定风烟系统风门挡板的风量特性。
2确定燃烧器及燃烧系统的阻力特性。
3确定燃烧器的流体动力特性。
4研究炉膛火焰充满度及炉膛结焦的空气动力场原理。
5研究锅炉燃烧对受热面壁温影响、汽温偏差影响以及非正常工况燃烧的空气动力特性。
试验前准备工作在根据试验观察及试验要求，炉膛应该铺设足够保证安全的脚手架，脚手架不应该影响炉内气流特性，应该装设足够的炉内照明，便于试验观察。
试验前2小时启动引风机、送风机、一次风机对炉膛进行吹扫，确保试验时炉膛内部环境不至于太恶劣，保证试验顺利进行。
在试验前要对燃烧器喷口、风烟系统挡板进行全面的测量、校对，保证试验真实，能正确模拟出锅炉内部空气动力场情况。
试验监测内容一、观测炉膛气流的充满度充满度一般用有效气流面积占整个炉膛截面积之比计算，充满度越大说明炉内涡流区域越小，炉膛利用率越高则且气流在炉膛内的流动阻力也越小。
二、观测炉内气流动态气流是否冲刷墙壁，若存在，炉膛容易结焦或产生高温腐蚀；气流在炉膛断面上的分布的均匀性，若存在偏斜时，则会造成偏斜一侧的温度过高，气温产生偏差，受热面超温，结焦等不正常情况的发生。
三、观测炉内射流相互干扰情况燃烧器内、外二次风以及一次风、中心风的相互干扰情况。
观测方法飘带法1 优点：这是空气动力场试验中最简单的一种方法，可用长飘带显示气流方向，用短飘带显示微风区、回流区，用飘带网观察某一截面的全面气流情况；缺点：在微风区用飘带指示气流方向的敏感性差，若飘带过长，则指示气流方向的准确性差，做记录时，工作量较大。
飘带网截面长飘带显示气流烟花示踪法将烟花置于燃烧器一次风喷口内并点燃，喷出的烟花轨迹即为炉内气流的运动轨迹，通过观察、照相、摄像等方法记录下烟花在一、二、次风射流中的轨迹，以此直观观察和分析该燃烧器及炉膛的空气动力工况。
最新锅炉冷态空气动力场试验精品版
李笑来学习这里锅炉冷态气动力场试验
锅炉冷态空气动力场试验技术方案1试验目的通过本试验，可以直观地了解炉内气流的分布、扩散、扰动、混合是否良好，实际切园的大小、位置等。其结果可以帮助分析锅炉燃烧设备及各风粉管道的设计、安装、配风等可能出现的一些问题，从而为安装验收、投产、热态燃烧调整试验提供参考依据。2引用标准、依据2.1.《火电工程启动调试工作规定》（96版）2.2.《火力发电厂基本建设工程启动及竣工验收规程》（96版）2.3.《火电施工质量检验及评定标准》（96版）2.4.《电力建设施工及验收技术规范》（锅炉机组篇）2.5.《xxxxx锅炉设计说明书》3设备简介3.1锅炉主要设计参数：名称单位额定蒸发量t/h额定蒸汽温度℃额定蒸汽压力MPa锅筒工作压力MPa给水温度℃ 3.2煤粉燃烧器的主要设计参数：名称单位一次风速度m/s一次风率%二次风总风率%二次风风速m/s上二次风风率%中二次风率%下二次风率%边界二次风率% 4试验前应具备的条件4.1锅炉的烟风系统、制粉系统、燃烧设备安装完毕，内部所有异物已清除、并经通风试验合格。4.2锅炉的送、引、一次、排粉风机试运转合格，能进行可靠操作。4.3试验所需测点已经安装完毕。4.4各人孔门、安全门、检查孔均处于关闭状态，防爆门正常。4.5各烟、风系统风门、挡板的实际开度与指示的一致性经校验合格，各烟、风系统挡板门应开关灵活、固定可靠，全部能操作。4.6各烟风管道系统压力指示能正常投入，能正确显示。5试验前的准备工作5.1在炉内最下层二次风口下边缘以下500mm截面处搭设一试验平台(铺满竹排并留一上下孔)，要求平台牢固，能承载10人在上面工作的重量。在12m运行层，平右侧人孔门炉膛内，搭设一个3×3m的小平台，旁边装设1m高防护栏杆，要求牢固可靠，并搭设一个脚手架与上下孔连接，要求牢固，上下方便。5.2在炉内每个角的向火侧分别搭设一个10m高的脚手架，要求牢固可靠，可以承载2人上下行走，且不阻碍喷口气流。5.3在炉膛内布置36V行灯4盏，满足照明需要。.4炉膛外左侧人孔门处设联系人员一名，负责炉内外的通讯联络。6试验内容及步骤6.1炉内网面布置在炉膛下层一次风喷口中心标高截面处用铁丝布置一个“十”字形网面，用铁丝按锅炉厂说明制作两个切圆，安装在“十”字形网面中心。网面布置时，调试所试验人员现场进行指导和检查。具体作法：平炉膛下层一次风喷口中心标高用两根铁丝拉“十”，找出炉膛中心，在中心上布置切圆，由四角A层一次风喷口中心各拉一根铁丝与切圆相切，在铁丝上沿喷口中心按喷口长度间距用电工胶布缠绕，作为A、B层一次风气流衰减度测量测点。在“十”铁丝上沿炉膛中心按300mm间距用电工胶布缠绕，作为下层一次风切圆测量测点。6.2燃烧器检查对燃烧器安装情况进行外观检查，检查燃烧器喷口的形状是否与图纸相符，油枪安装位置是否正确、合理；实测一组燃烧器喷口的实际尺寸；测量燃烧器的垂直度，检查燃烧器中心线安装是否垂直。对检查结果做好记录。6.3各风机投运下总风压调整按照规程要求，先启动一侧引、送风机，待正常后，再启动另外一侧引、送风机。两侧风机均启动正常后，保持两侧引风机开度一致，两侧送风机开度一致，使两侧风机并列投入运行。调节送、引风机，逐渐增加各风机出力，调整锅炉总风量至试验要求。调整一、二挡板，使燃烧器出口风速达到满负荷条件下的冷态模拟值。调整好引风机静叶开度，维持炉膛负压在-30～-50Pa的范围内。系统稳定后，对烟风系统吹扫20分钟，准备进行炉内空气动力场测量。6.4炉内空气动力场测量一、二次风速调整到试验所需的冷态模拟值后，开始进行以下项目测量：6.4.1用热式风速仪测量下层一次风喷口出口气流衰减特性，了解出口气流的衰减特性。测量时分两组同时进行，每组2人，对喷口的出口气流沿喷口中心轴线对风速进行实测。6.4.2用热式风速仪测量一、二次风喷口出口实际风速；6.4.3用热式风速仪测量下层一次风实际切圆的大小及位置，了解炉内气流的空气动力场情况；6.4.4用热式风速仪测量贴壁风风速大小，对风速较高的地方做好记录。7安全技术措施7.1试验设安全员一名,专门负责安全工作。7.2炉膛内搭的棚架工作平台一定要牢靠，炉膛内碎物、易燃物应清理干净。试验人员进入炉内前先启动风机清扫炉内一小时。7.3参加试验的人员应注意人身安全，进入炉内应着工作服、戴好安全帽、风镜及耳罩；在平台上行走应注意防止坠落；高空作业必须系好安全带。7.4电线、电源插座应绝缘良好,无漏电,并置于人孔门旁侧一米以上处。7.5在风机运行和并列过程中，应注意监视各风机电流，不得超过额定值。7.6在整个试验过程中，应注意人身及设备安全，如有危及人身及设备安全的情况出现，应立即停止试验。8试验组织及人员分工8.1调试人员负责整个试验的指挥与协调，并负责提供对设备操作的要求及试验的技术指导。负责整个试验的观测、测试、记录工作。负责向参加试验的全体工作人员进行技术、安全交底。负责对搭设的平台、脚手架，安装的照明、测点进行验收。8.2安装单位根据试验要求，负责炉内测风平台、脚手架的搭设，照明的安装，试验所需测点的安装，并负责设备的维护，配合试验的进行。8.3电厂运行单位负责试验期间的设备运行操作、监护，按调试措施积极配合调试人员做好工作。8.4监理单位在全过程中行使质量监理职责。
锅炉冷态试验方案
锅炉冷态试验方案编制：日期：审核：日期：批准人：日期：一、锅炉冷态试验的目的：1、为锅炉点火启动、热态安全、稳定运行提供必须的参数依据。
2、掌握锅炉以及主要辅机的冷态特性，及时发现设备存在的缺陷并为消除缺陷提供依据。
二、冷态试验的条件及准备：1、锅炉所有的检修项目结束，检修工作票全部收回。
2、锅炉各人孔门、检查孔确定无人后关闭严密。
3、施工用的脚手架全部拆除，锅炉平台、楼梯栏杆完整，通道通畅无障碍，现场照明充足，消防器材齐全。
4、各部膨胀指示器完整无卡涩，刻度清晰，并指示在冷态标注位置。
5、锅炉所有表计完整，指示正确。
6、准备好足够的试验用床料，床料一般用从炉底排出的炉渣，床料粒度要求和正常运行时燃料的料度(0-9mm)大致相同。
7、检查和清理风帽，防止风帽堵塞，检查风帽和布风板连接是否严密和牢固。
8、准备好试验用的各种表格、纸张等。
三、主要试验内容：1、布风板空板阻力试验；2、冷态床料阻力特性试验；3、布风均匀性试验；4、锅炉辅机电气连锁试验；5、油枪雾化试验；6、锅炉保护试验；7、电除尘器空载升压试验；8、锅炉水压试验。
四、冷态试验方法：1、布风板空板阻力试验测定布风板阻力时，布风板上无床料，开始测定时，关闭所有炉门。
启动引风机、一次风机，逐渐开大调节风门挡板，缓慢、平滑地增加风量。
一般每次增加4000—6000mз/h风量，记录一次风风量、风压、风温和风室风压的数据，一直增加到最大风量。
然后再从最大风量逐渐减少，并记录相对应的风量、风温、风压。
用上行和下行数据的平均值作为布风板阻力的最后数据。
在平面直角坐标系中用平滑的曲线；把这些点连接起来，便得到布风板机阻力的风量变化关系；曲线进行数学处理，即可得到布风板阻力的计算公式。
试验时负压50-100Pa。
2、冷态料层阻力特性试验测出在布风板上分别铺上400--500mm厚度时的风量、风温和风室压力，只有在床料接近临界流化时风量调节幅度要小一些。
循环流化床锅炉冷态试验
图6-18 布风板阻力特性曲线
图6-19 料层阻力特性曲线
四、临界流化风速及运行最小风速的确
定
床层从固定状态转化到流化状态时的空 气流量，称为临界流化流量Qmf； 由此风量并按布风板面积计算成空气流 速，称临界流化风速umf。
图6-20 宽筛分河砂流化特性曲线
料层阻力是指气体通过布风板上料层时的 压力损失。 当布风板阻力特性试验完成后，在布风板 上铺上粒度符合锅炉设计要求的流化床锅炉炉 渣作料层，一般为0～6mm，其厚度H可根据 具体要求而定。调整送、引风机风量，使二次 风口处（或炉膛下部测压点处）负压保持为零， 测定不同风量下的风室、密相区上部静压。以 后逐渐改变料层厚度，重复测量风量一风室与 密相区上部静压差关系的测定。在同一风量基 础上，料层阻力等于风室与密相区上部差压减 去布风板阻力。
第五节 循环流化床锅炉冷态试验
一、布风均匀性试验 检查布风均匀性的方法是：在布风板上 铺一定厚度的料层（300～400mm ），先 开启引风机，再开启流化风机，慢慢加大风 量，注意观察料层表面是否同时开始均匀地 冒小气泡。再逐渐开大风门。等床料充分流 化起来后，经过1～2min后，速关闭流化 风机、引风机，同时关闭风室风门等，观察 床层情况。若床内料层表面平整，说明布风 基本均匀。如不平整，料层厚的地方表明风 量较小，低洼的地方表明风量较大。
二、布风板阻力特性试验 布风板阻力是指布风板上无床料时的空 板阻力。 实验方法为：启动引风机、流化风机， 平滑地改变送风量，并同时调整引风量，使 二次风口处（或炉膛下部测压点处）负压保 持为零。对应于每个送风量，从风室静压计 上读出当时的风室压力与密相区压力之差， 即为布风板阻力。
三、料层阻力特性试验
