汽轮发电机组润滑油系统油循环要点

REV 版次签名日期签名日期签名日期MODI.

修改

STATUS

状态编写 AUTH. 审核CHK’D BY批准APP’D BY

广东火电工程总公司

GUANGDONG POWER ENGINEERING

CORPORATION

文件号DOCUMENT NO. GPEC/SWP/OG/QJ/03/0006 汕尾工程项目部

作业指导书

3号机汽轮发电机组润滑油系统油循环

版权所有COPYRIGHT GPEC/SWP 2010 Page 1 of 12

目录

1. 工程概况 (3)

2. 汽轮发电机组润滑油系统冲洗目的 (3)

3. 汽轮发电机组润滑油系统油冲洗、油循环流程 (3)

4. 编制依据 (4)

5. 作业准备和条件要求 (4)

6. 作业流程及技术要求 (6)

7. 施工中的注意事项 (10)

8. 作业结果检查验收应达到质量标准 (11)

9. 作业的安全要求及措施 (11)

10. 附录 (11)

发文范围：（共份）归档夹类：夹号：发文份数发文份数发文份数项目经理物资部调试工区

项目副经理施工管理部金检工区

项目书记施工管理部焊接工区

项目总工施工管理部力特工区

项目副总工计划信息室土建一工区安全部技术室土建二工区

质量部锅炉工区土建三工区

行政人事汽管工区脱硫工区

计财部(合同) 电仪工区广电一局

计财部(财务) 综合工区文件中心归档备查

(N为电子分发)

本版文件于2010年月日开始实施。

批准人：

3号机汽轮发电机组润滑油系统油循环

1. 工程概况

汕尾电厂3号机组660MW汽轮发电机组油系统主要用于向汽轮机、发电机各轴承提供润滑油；向发电机密封瓦提供密封用油及向顶轴油泵供油。本系统主要由主油泵（MOP）、集装油箱、油涡轮（BOP）、事故油泵（EOP）、启动油泵（MSP）、辅助油泵（TOP）、冷油器、切换阀、油烟分离器、顶轴装置、油氢分离器、低润滑油压遮断器、套装油管路及连接管道、监视仪表等设备构成。系统工质为L-TSA32汽轮机油。

油系统的清洁度直接影响着汽轮机组的安全运行。油冲洗采用设备固有的油泵冲洗设备，分阶段、分系统、高低温交变冲洗，冲洗范围包括润滑油系统、顶轴油系统、密封油系统。需要冲洗油量约45m3。

2. 汽轮发电机组润滑油系统冲洗目的

2.1. 采用一种安全可靠的方法，清除所有可能进入油系统内、外部的有害物质，如焊

渣铁锈、砂土、纤维、碎布，木屑等杂物；

2.2. 验证润滑油系统所有管路及相关设备连接的正确性；

2.3. 检验并消除管路泄漏，确保机组顺利移交并投入商业运行。

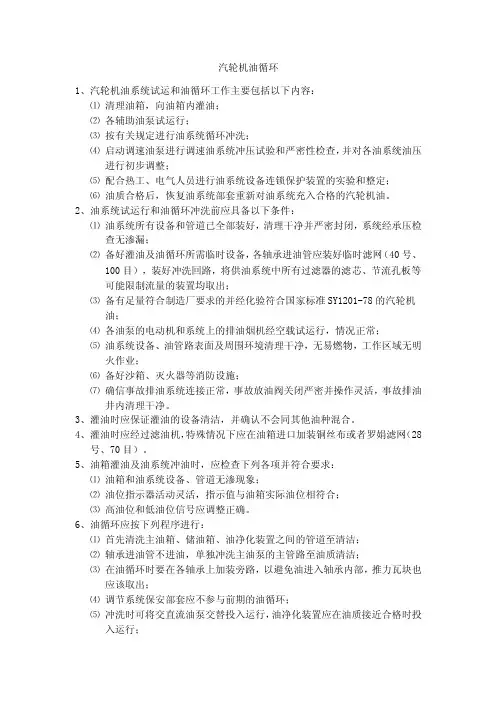

3. 汽轮发电机组润滑油系统油冲洗、油循环流程

流程：轴承箱外部油管路冲洗—轴承冲洗---油循环；大致分三个阶段进行。

3.1. 第一阶段：汽轮发电机组轴承箱前进、回油管路冲洗（包括发电机密封油管路冲

洗），冲洗又分二步进行：

3.1.1. 第一步：轴承箱外部进回油管冲洗。即冲洗油先不进轴承箱，其方法是先把进汽

轮发电机组#1~#9轴承的进油管（包括各联轴器冷却油管）在轴承箱附近，用临时管道接到回油管中，启动集装油箱上的启动油泵对主油泵进回油管路进行冲洗，启动辅助油泵对#1~#9轴承进回油管路进行冲洗。冲洗过程中，切换阀和冷油器退出冲洗系统。接管位置见附图（主油箱临时接管图）。同时启动发电机密封油泵，冲洗发电机密封油外部油管路。在冲洗过程中，启动临时与主油箱连接的滤油机，过滤主油箱中的冲洗油。管道冲洗干净后，紧接着进行第二步冲洗。

3.1.2. 第二步：冷油器冲洗。主油箱和轴承箱前的临时接管不变，切换阀复位，冷油器

投入冲洗系统，启动辅助油泵，继续冲洗#2~#9轴承外部进、回油管道至油化验

合格。

3.2. 第二阶段：轴承箱冲洗

待汽轮发电机组轴系找中心完毕，机组润滑油管道、密封油管道外部冲洗干净，冲洗油化验合格，即可撤除第一阶段冲洗用的临时油管道，按图纸要求把汽轮机正式的润滑油管道与轴承箱连接好，顶轴油管路也接入到轴承箱内，但不和轴瓦连接，并在各轴承的中分面安装临时排油管至各轴承箱，主油箱中的油蜗轮泵复位。待上述准备工作完成后，启动辅助油泵，对各轴承箱及进回油管路进行冲洗至油化验合格为止。

3.3. 第三阶段：汽轮发电机组整体油循环

3.4. 待汽轮发电机组各轴承冲洗干净后，随即进行整个汽轮发电机组油系统油循环。

4. 编制依据

4.1. 东方汽轮机厂提供的相关图纸、资料

4.2. 东方电机股份有限公司提供的相关图纸、资料

4.3. 设计院提供的相关图纸资料

4.4. 《电力建设施工质量验收及评价规程-汽轮发电机》DL/T 5210.3-2009

4.5. 《电力建设施工及验收技术规范-汽轮机机组篇》

4.6. 《电力建设安全工作规程》DL5009.1-2002

5. 作业准备和条件要求

5.1. 作业条件要求

5.1.1. 汽轮发电机组润滑油、顶轴油及发电机密封油系统设备管道安装完成，具备油

循环一次冲洗条件。

5.1.2. 启动油泵、辅助油泵、事故油泵、顶轴油泵、润滑油输送泵、润滑油排油泵、

主密封油泵、再循环油泵、事故密封油泵、真空油泵的电动机及主油箱排烟风

机、密封油排烟风机的电动机经空载试运行合格。

5.1.3. 主油箱和储油箱已经灌水试验、内部清理干净且验收合格。密封油系统空气抽

出槽、密封油回油扩大槽、浮子油箱及真空油箱已经内部清理且验收合格。5.1.4. 板式冷油器经外观检查及水压试验合格。

5.1.5. 油循环必需的热工保护装置已安装完毕，且能投入运行。

5.1.

6. 由电气人员检查有关的电气线路，均需正确可靠，拉闸方便。

5.1.7. 事故排油系统投入备用状态，事故排油门操作灵活，并挂“严禁操作”的警告
