光纤振动传感器分析
什么是光纤振动传感器？
什么是光纤振动传感器？
一、什么是光纤振动传感器？
光纤振动传感器就是，用光波作为信号载体，用光纤作为光波传输通道，由光学感应单元响应外界振动后对光波进行调制，使反射光波的性质发生变化，经探测解调后获得振动信息的光纤传感器件。
光纤振动传感器与压电振动传感器的本质区别，就是信号导线由金属导线换成了光纤波导，信号载体由电子换成了光波，传感单元由压电元件换成了光学感应元件。
从原理上来讲，光纤振动传感器就具有极高的灵敏度、固有的本质安全性、抗电磁干扰、高绝缘强度、可远距离传输等优点。
二、光纤振动传感器的工作原理
基本的光纤振动传感器系统由光纤光源、分光器件、振动传感头、光电探测器等几部分组成。
根据传感机理的不同，光纤振动传感器还可能包括光纤调制器、光纤干涉仪、光纤光栅解调仪等元件或部分。
光纤振动传感器的基本工作原理是，将来自光源的光波经过光纤送入传感单元，传感单元响应被测振动信号，使其与光波相互作用，导致光波的光学性质(如光的强度、相位、波长、频率、偏振态等)发生变化，成为被振动信号调制的光波信号，光波信号在传感单元反射后经光纤进入光电探测器，转换成电信号后再进行信号解调处理，从而获得被测振动信号。
三、光纤振动传感器的分类
根据被调制的光波参数不同，光纤振动传感器可分为强度调制型、相位调制型、波长调制型、偏振调制型等几种不同类型。
华驰微电子光纤传感事业部
版权所有，未经授权严禁转载。
光纤振动传感器原理及其特点是什么
光纤振动传感器原理及其特点是什么在这个过程中，传感器家族的新成员光纤传感器受到青睐。
光纤具有许多优异的性能，如：抗电磁干扰和原子辐射，直径小，柔软，机械性能轻;绝缘和无感电气性能;耐水性、耐高温性和耐腐蚀性的化学特性可以在人们无法到达的地方(如高温区)或对人有害的地方(例如核辐射区)发挥眼睛和耳朵的作用，也可以超越人们的生理极限，接收人们无法感知的外部信息。
光纤振动传感器原理及其特点是什么? 1.光纤传感器原理根据传感原理，光纤传感器可分为两类：一类是透光(非功能)传感器，另一类是传感(功能)传感器。
在光纤传感器中，光纤仅用作光传输介质，通过其他传感元件完成对被测信号的传感。
传感器中的输出光纤和输入光纤是不连续的，它们之间的调制器是光谱变化传感元件或其他传感元件。
在传感光纤传感器中，光纤对被测信号和光信号的传输敏感。
传感器中的“传感”和“传输”光纤是连续的。
由于其高频响应特性，这种结构是计算机磁盘驱动器、磁带、超声波设备和生产线的理想解决方案。
在传感器中，发射和接收光纤束相对排列。
光纤通过测量目标的边缘到达接收光纤。
根据光纤调制的不同原理，光纤传感器可分为强度调制、相位调制、偏振调制、频率调制、波长调制等。
迄今为止，光纤传感器可以测量70多个物理量。
2.光纤传感器的特点(1)高灵敏度由于光是一种波长很短的电磁波，它的光学长度是通过光的相位获得的。
以光纤干涉仪为例。
由于所用光纤的直径很小，当外部机械力或温度变化很小时，光学长度会发生变化，从而导致较大的相位变化。
如果使用10m光纤，l℃的变化将导致1000ard检测到最小相位变化0.。
01ard，因此可以测量的最小温度变化为10℃，这表明它具有较高的灵敏度。
(2)测量速度快光传输速度最快，可以传输二维信息，因此可以用于高速测量。
雷达和其他信号。
分析需要很高的检测率，这很难通过电子方法实现。
这可以通过光衍射的高速光谱分析来解决。
(3)适合恶劣环境光纤是一种耐高压、耐腐蚀和抗电磁干扰的介质，可以在其他传感器无法适应的恶劣环境中使用。

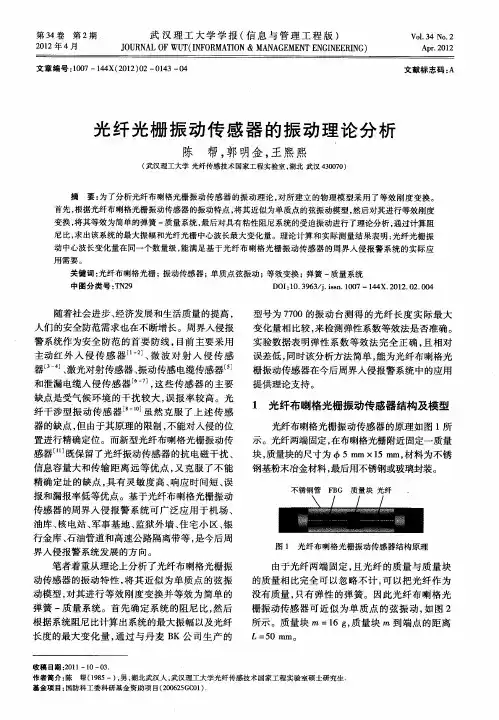

光纤光栅振动传感器的振动理论分析
其 中， 为光纤光栅 的反射 中心 波长 （ ＝ Ａ
１ ０ ．２ｎ ； ３ ８ ｍ） ８ 为光纤 光栅 的轴 向应 变 ， ＝ ３ ｓ
△ ７８ ． １×１ ０一
０１ ．
＝ ． １×１ ７８ ０～， 光 纤 光 栅 的 中 则
１ ｃ ｐ ｌ ａｏ ｓ Ｃ］／ｎｒｒｄＴｃ ｎｌ ｙＸ ＩＰ ｒ ａ ｅａｐｉ ｔ ｎ ［ ／ Ｉｆ ｅ ｅｈ ｏ ｇ Ｘ ． ａｔ ｎ ｃｉ ａ ｏ
粘 性 阻尼 系数为 ：
Ｃ＝２ ｔ ＝４ ｍ ｏ １ Ｔ＝０ ４ ． （ ７ １）
１ × ０ × ００ ８Ｎ代人式（ ） 有 ： ６ １ ３＝ ．４ ６，
４ 结 论
前 赫
６２ ． ５×１ ｍ ０
（ ８ １）
实验通过弹性系数等效法 ， 把单质点 的弦振
最 大振 幅 时 ， 纤 的长度 变 化量 光
ｔ ｓｏ ｅ ｓ ｒ ｓ ｓｅ ｆｒ ｍｏ ｉ ｒ ｇ ｌ ｎ ｅ ｍｅｅ ｓ ｕ ｒ ｉｎ ｓ ｎ ｏ ｙ ｔ ｍ ｎｔ ｉ ｏ ｇ ｐ ｒ ｔｒ ｏ ｏｎ ｉ
［］ ２
Ｓ ＣＨＷＡＲＺ Ｆ Ｐ ｒ ｒ ｎ ｅ ｏ ａｒ ｗ —ｆ ｌ ｐ ｓ ｉｅ ． ｅ ｆ ｍａ ｃ ｆｎ ｒｏ ｏ ｉ ｄ， ａ ｓｖ ， ｅ
实验数据表明弹性系数等效法完全正确 ， 且相对 误 差低 ， 同时该 分 析方法 简 单 ， 为光 纤 布喇格 光 能 栅振动传感器在今后周界人侵报警系统中的应用 提供理论支持。
１ 光纤布 喇格光栅振动传感器 结构及模型
光纤布喇格光栅振动传感器 的原理如图 １ 所
示 。光 纤两端 固定 ， 在布 喇格 光栅 附近 固定 一质 量 块 ， 块 的尺 寸为 西５ｒｎ×１ ｌ， 料 为不 锈 质量 ｉ ５ｍｎ材 ａ
光纤位移传感器实验报告
光纤位移传感器实验报告光纤位移传感器实验报告引言光纤位移传感器是一种基于光纤传输原理的高精度测量设备，广泛应用于机械、航空航天、电子等领域。
本实验旨在通过搭建光纤位移传感器实验装置，探究其原理和性能，并对其进行实际应用测试。
一、实验装置搭建实验装置主要由光源、光纤传输线、光纤接收器和信号处理器组成。
首先，将光源连接到光纤传输线的一端，然后将另一端连接到光纤接收器。
在实验过程中，需要保证光纤传输线的稳定性和光源的亮度。
信号处理器用于接收光纤传输线传输过来的信号，并将其转化为位移数值。
二、原理分析光纤位移传感器的工作原理基于光的传输特性。
光纤传感器通过测量光纤中的光信号的强度变化来确定位移的大小。
当物体发生位移时，光纤中的光信号会受到干扰，从而导致光强度的变化。
通过测量光强度的变化，可以计算出位移的数值。
三、性能测试1. 精度测试为了测试光纤位移传感器的精度，我们将其与一个标准测量仪器进行对比。
首先，我们将标准测量仪器测量得到的位移数值作为参考值，然后使用光纤位移传感器进行测量。
通过对比两者的测量结果，可以评估光纤位移传感器的精度。
2. 灵敏度测试光纤位移传感器的灵敏度是指其对位移变化的响应能力。
我们可以通过改变物体的位移大小，然后观察光纤位移传感器的输出值来测试其灵敏度。
在实验中，我们可以逐渐增加物体的位移，然后记录下光纤位移传感器的输出值。
通过分析数据，可以得出光纤位移传感器的灵敏度。
3. 稳定性测试光纤位移传感器的稳定性是指其在长时间使用过程中的性能表现。
为了测试稳定性，我们可以将光纤位移传感器连接到一个振动平台上，然后进行长时间的振动测试。
通过观察光纤位移传感器的输出值，可以评估其在振动环境下的稳定性。
四、实际应用光纤位移传感器在实际应用中具有广泛的用途。
例如，在机械领域，光纤位移传感器可以用于测量机械零件的位移，以确保其工作正常。
在航空航天领域，光纤位移传感器可以用于测量飞机结构的变形，以确保飞机的安全性。
分布式光纤振动传感器及其定位技术研究的开题报告
分布式光纤振动传感器及其定位技术研究的开题报告一、研究背景振动传感器是现代工程中不可或缺的一种测量工具。
传统的振动传感器多为点式传感器，其只能测量一个特定位置上的振动状况。
然而，利用光纤传感技术，可以将整个光纤作为传感器，实现对光纤上任意一点的振动测量。
因此，分布式光纤振动传感器具有优越的测量精度和灵敏度，其广泛应用于航空、海洋、工程等领域。
然而，目前分布式光纤振动传感技术仍存在一些问题亟需解决。
首先，由于灵敏度高、精度高，光纤传感数据量大，传统算法无法处理大量的数据。
其次，传统的分布式光纤振动传感器定位方法通常需要安装多个传感器，造成部署成本极高。
因此，如何利用大数据分析技术和智能定位技术，提高分布式光纤振动传感器的性能和启动成本成为了一个重要的研究方向。
二、研究目的和意义本研究的目的是探讨分布式光纤振动传感器的数据分析方法和智能定位技术，进一步提高分布式光纤振动传感器的性能和可靠性。
具体研究目标如下：1. 研究利用机器学习方法处理分布式光纤振动传感器的数据，提高数据处理效率和精度。
2. 研究利用大数据分析技术对分布式光纤振动传感器数据进行分析，提高传感器的性能和可靠性。
3. 研究一种基于智能定位技术的分布式光纤振动传感器部署方法，降低部署成本。
通过本研究的开展，能够进一步提高分布式光纤振动传感器的应用价值和实用性，为相关领域的工程技术提供更好的解决方案和技术支持。
三、研究内容和研究方法1. 数据分析方法研究本研究将探讨利用机器学习方法处理分布式光纤振动传感器的数据，并分析数据处理后的精度和效率。
方法：采用机器学习算法对传感器采集到的数据进行处理，探讨不同算法在不同数据集下的处理精度和效率，并在此基础上提出一种高效、精确的数据处理方法。
2. 大数据分析技术研究本研究将探讨如何利用大数据分析技术对分布式光纤振动传感器数据进行分析，提高传感器的性能和可靠性。
方法：采用大数据分析技术对传感器采集到的数据进行处理，分析不同环境下的数据变化规律，提取有用信息，为分析研究提供有力支持。
光纤振动用途
光纤振动用途光纤振动是指光纤作为传感器，能够通过感应光纤的振动来获取物体的振动信息。
光纤振动技术在工业、医疗、通信等领域具有广泛的应用。
本文将从这几个方面介绍光纤振动的用途。
一、工业领域在工业领域，光纤振动技术被广泛应用于机械设备监测、结构健康监测、震动检测等方面。
光纤振动传感器可以实时监测机械设备的振动情况，精确检测设备是否存在异常振动，及时发现故障，避免设备损坏或事故发生。
此外，光纤振动技术还可以用于结构健康监测，通过监测建筑物、桥梁等结构的振动情况，及时发现结构的损伤，做出相应的维修和加固措施，保证结构的安全可靠。
二、医疗领域在医疗领域，光纤振动技术被应用于生物医学检测、医学成像等方面。
光纤振动传感器可以用于检测人体的生理信号，如心跳、呼吸等，通过监测这些信号的振动情况，可以判断人体是否存在异常，为医生提供重要的诊断依据。
此外，光纤振动技术还可以应用于医学成像，用于监测和记录医学图像设备的振动情况，提高成像质量，增强医疗诊断的准确性。
三、通信领域在通信领域，光纤振动技术被广泛应用于光纤通信网络的故障检测和安全监测。
光纤通信网络中的光纤振动传感器可以实时监测光纤的振动情况，及时发现光纤的故障和破损，并准确定位问题所在，提高通信网络的可靠性和稳定性。
此外，光纤振动技术还可以应用于网络安全监测，通过监测网络设备的振动情况，发现网络攻击和入侵行为，保护网络的安全。
四、环境监测领域在环境监测领域，光纤振动技术被应用于地震监测、风力监测等方面。
光纤振动传感器可以用于实时监测地震的振动情况，提供重要的地震预警信息，为减少地震灾害做出贡献。
此外，光纤振动技术还可以用于风力监测，通过监测风力的振动情况，提供准确的风力数据，为能源开发和风险管理提供依据。
光纤振动技术在工业、医疗、通信和环境监测等领域具有广泛的应用。
通过光纤振动传感器的应用，可以实现对振动信号的实时监测和分析，提高设备的安全性和可靠性，为各行各业的发展提供技术支持。
光纤传感器的振动测量技术
光纤传感器的振动测量技术光纤传感器在振动测量方面那可是相当厉害的角色！咱就先来说说这振动测量到底是咋回事。
我记得有一次，我去一个工厂参观，那机器轰鸣，震得整个车间都嗡嗡响。
工人们就特别苦恼，因为机器的振动情况他们很难准确掌握，不知道啥时候就会出点小毛病。
这时候，光纤传感器就派上用场啦！光纤传感器测量振动，靠的就是它那灵敏的“感知神经”。
它能把极其微小的振动变化都给捕捉到，然后转换成我们能看懂的信号。
比如说，当一个物体以微小的幅度振动时，光纤传感器里的光纤就会跟着发生细微的拉伸或者压缩。
光纤传感器的优势可太多了。
首先，它抗干扰能力特别强。
不像有些传统的传感器，稍微有点电磁干扰，就乱了套。
光纤传感器可不怕，在各种复杂的环境中都能稳稳地工作。
而且啊，它的精度那叫一个高。
能精确到啥程度呢？哪怕是像头发丝那么细的振动变化，它都能给你测出来。
再说说它的适用范围，那可真是广泛得很。
从大型的桥梁、高楼大厦，到小小的精密仪器，都能用上光纤传感器来测量振动。
比如说，一座大桥在风的吹拂下会产生振动，要是振动幅度过大，那可就危险了。
这时候，在桥上安装几个光纤传感器，就能实时监测振动情况，提前发现问题，保障大家的安全。
还有啊，在航空航天领域，光纤传感器也是大显身手。
飞机在飞行过程中，各个部件都会产生振动。
通过光纤传感器的监测，可以及时了解部件的工作状态，确保飞行安全。
在实际应用中，为了让光纤传感器更好地发挥作用，还得进行一些精心的设计和调试。
就像给它量身定制一套合身的衣服一样，要考虑到测量的频率范围、灵敏度要求、安装位置等等因素。
总之，光纤传感器的振动测量技术就像是我们的一双超级眼睛，让那些隐藏在振动中的秘密无处遁形。
有了它，我们就能更好地了解各种物体的振动情况，保障生产生活的安全和稳定。
就像我参观的那个工厂，如果早早用上光纤传感器来测量机器的振动，工人们也能省不少心呢！。
《长距离分布式光纤振动传感技术研究》范文
《长距离分布式光纤振动传感技术研究》篇一一、引言随着社会的快速发展和科技的日新月异，光纤传感技术在多个领域中得到了广泛的应用。
其中，长距离分布式光纤振动传感技术因其独特的优势，如高灵敏度、大范围监测、抗电磁干扰等，受到了广泛的关注。
本文将重点探讨长距离分布式光纤振动传感技术的原理、应用及其研究进展。
二、长距离分布式光纤振动传感技术原理长距离分布式光纤振动传感技术基于光干涉原理和光时域反射技术（OTDR）实现。
其基本原理是将激光脉冲注入光纤，通过分析反射和散射回来的光信号，实现对光纤沿线的物理量进行感知和测量。
在振动事件发生时，光纤中的光信号会发生相位变化，通过对这种相位变化的检测和处理，就可以确定振动的位置和强度。
三、技术特点长距离分布式光纤振动传感技术具有以下特点：1. 监测范围广：由于采用光纤作为传感器，因此可以实现长距离的监测。
2. 灵敏度高：能够检测到微小的振动变化。
3. 抗电磁干扰：光纤传感器不受电磁干扰的影响，适用于恶劣环境。
4. 实时性高：能够实时监测并快速响应振动事件。
四、应用领域长距离分布式光纤振动传感技术在多个领域有着广泛的应用，如：1. 石油化工：用于管道泄漏检测、储罐液位监测等。
2. 电力工业：用于高压输电线路的状态监测、变电站的安全防护等。
3. 城市安防：用于周界安防、智能交通、建筑物结构健康监测等。
4. 军事领域：用于边境安全、军事设施监测等。
五、研究进展近年来，长距离分布式光纤振动传感技术得到了快速发展，研究进展主要表现在以下几个方面：1. 传感器灵敏度提高：通过优化光纤结构、改进信号处理算法等方法，提高了传感器的灵敏度。
2. 监测距离增加：采用新型的光源、优化光信号传输技术等手段，实现了更长的监测距离。
3. 实时性增强：通过改进数据处理算法、提高系统硬件性能等措施，提高了系统的实时性。
4. 多参数测量：在保证高灵敏度和大范围监测的同时，实现了对多个物理量的同时测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤光栅传感器的光路原理图
光纤光栅振动传感器工作原理：
它是由机械悬臂梁一端固定在封装壳上，与待测的物台 连接。在测量振动时，振动源和物台同时振动，而引起悬臂 梁振动。由振动惯性力的作用下，悬臂梁发生机械振动，带 动两个光栅产生周期性的应变拉伸或收缩，从而引起FBG的 布拉格波长发生变化，通过探测波长的信息前后是否一致， 就能实现振动测量。
29
光纤振动传感器在安防周界的应用
光纤振动传感器在电缆故障中的应用
北京地铁一号线健康监测
土木工程中安全检测
管道安全防御系统传感示意图
以光纤振动传感器应用在安防周界做详细介绍
用作周界安防技术时，用光缆埋设于地下，或 者敷设在监控区域周界的篱色、围栏、墙壁上，通 过对各种进入周界的侵入行为引起的振动，实现监 测。
光纤光栅振动传感器原理图
工作原理：这是一种基于光弹效应的偏振型光纤振动传感 器。光源发出的光经过起偏器后变为线偏振光，线偏光经过 光弹性元件后成为椭圆偏振光，椭圆偏振光经过检偏器（是 由偏振片组成的）、光探测器后即可以得到被测振动信息。
偏振态调制型光纤振动传感器
基本原理是 : 相千光源（在此为激光束）发出的光进入一 段多模光纤 , 光纤中将有许多模式相互干涉 , 并在输出端产生 一种随机的干涉图像,称为散斑。输出端的干涉图像对外界环 境非常敏感 , 当有振动信号施加在多模光纤上时 , 将改变光纤 中各模式之间的干涉,最终改变散斑的分布。通过测量散斑分 变化情况，即可获知外界被测振动信号
光纤相位调制原理
光纤的相位调制是指当传感光纤受到外界机械振动作用 时，外界信号通过光纤的力应变效应、热应变效应、弹光效 应及热光效应使传感光纤的几何尺寸和折射率等参数发生变 化，从而导致光纤中的光传输延迟引起相位变化，以实现对 光相位的调制。光纤的相位调制中的通常用来测量振动的为 马赫-泽德型光纤干涉仪。
光纤振动传感器
分布式光纤振动传感器
电缆光纤振动传感器
高精度光纤振动传感器
光纤振动传感器的简介 光纤振动传感器的原理 光纤振动传感器的分类
光纤振动传感器的应用和展望
2018/10/28
6
光纤振动传感器应用了“光弹效应”的机理。当有外界扰动 作用在光缆上时，将引起光缆中光纤的长度和折射率等光学 传输特性发生变化，从而引起感应光纤中传输光相位、波长 等参量的变化。
模式调制型光纤振动传感器
光纤振动传感器的简介 光纤振动传感器的原理 光纤振动传感器的分类
光纤振动传感器的应用和展望
2018/10/28
28
一、应用 光纤振动传感己成为现代化传感领域的一个重要研究方 向,在大型建筑、航空、船舶、电力、煤矿和石油等领域的安 全健康监测方面有着广阔的应用前景。
2018/10/28
2018/10/28
1
光纤振动传感器的简器的应用和展望
2018/10/28
2
振动是自然界中的一种常见现象，在工程实践中对于振 动问题的合理解决方案，具有重要的工程应用价值。从居民 小区安全保障到输油管线维护以及地震监测、海啸监测到处 都可以看到振动传感器的身影。
②采用自聚焦透镜的光纤振动传感器 工作原理：在 1/4节距的自聚焦透镜的一端镀反射膜 , 其上 套敏感质量块,并由弹性膜支撑于壳体上。在自聚焦透镜的另 一端相对的壳体上并置关于 GRIN 透镜中心轴对称的发射光 纤和接收光纤,所以入射光经GRIN透镜反射后,进入到接受光 纤当中,弹簧膜振动的时候带动GRIN透镜振动,耦合光功率发 生了变化,其耦合光功率的大小与位移X有关,从而利用这个耦 合关系实施对微位移X的测量,进而间接地测量出加速度的数 值。
33
二、 展望
作为一种全新的安全监控的技术，光纤振动报 警系统在安装更加方便、防电磁干扰和智能化等方 面具有不可替代的优势，有望成为新一代的安全监 控技术。
2018/10/28
36
2018/10/28
7
光弹效应原理：
光纤振动传感器的简介 光纤振动传感器的原理 光纤振动传感器的分类
光纤振动传感器的应用和展望
2018/10/28
9
模式 调制
强度 调制 光纤振 动传感 器
偏振 态调 制
相位 调制
2018/10/28
波长 调制
10
①光纤悬臂梁结构
其工作原理是从光纤传来的光经过梯度透镜光被梯度透 镜准直 , 成为平行光 , 出射后光被置于前方的悬臂梁上的平弹 片挡住一部分 , 其余部分光经反射镜反射回梯度透镜 , 聚焦于 光纤上。外壳与外部刚性连接 , 外部振动时外壳也振动 , 悬臂 梁和质量块因惯性力的作用 , 相对外壳位置发生上下变化 , 使 遮挡光的面积变化,反射回的光强也就发生变化。通过检测接 收光纤的光强可以获得光斑位置的变化,从而得到加速度的信 息。
马赫一泽德干涉型光纤传感器的原理
这种传感器是由两根光纤即信号光纤和参考光纤组成。 激光器发出的光经过光纤耦合器分两路至参考光纤和信号光 纤中。当有振动或者压力信号作用于光纤信号臂时，会引起 信号臂光纤的几何尺寸和折射率等参数发生变化，导致在其 中传输的光波相位产生变化，从而两束光再次相遇时发生干 涉形成干光，干涉光再经光电转换变为与被测量成比例的电 信号。
波长调制传感原理：
被测场（参量）与敏感光纤相互作用，引起光纤中传输光 的波长改变，进而通过测量光波长的变化量来确定被测参量。 由于波长调制技术对其引起光纤或连续损耗增加的某些器件 的稳定性不敏感，广泛用于液体浓度的化学分析，磷光和荧 光现象分析，黑体辐射分析等方面。
光纤布拉格光栅传感器工作原理
