Q47MF型卸灰球阀说明
卸灰阀技术参数及特点
卸灰阀技术参数及特点卸灰阀又称星型卸料器,俗称卸料器,卸灰阀,由带有数片叶片的转子叶轮,壳体,减速机及密封件组成,主要安装于除尘器灰斗排灰,也可广泛用于化工,冶金,矿山,机械,电力,粮食等行业的给料卸灰系统的卸料装置.卸灰阀又称刚性叶轮给料机或星形卸料器，按密封要求选型为单层、双层、三层式。
卸灰阀是各类除尘设备排灰工艺中重要组成部分，保证密封料仓和连续或间断排灰的作用；在高负压电除尘器灰斗保留一定高度的灰柱具有显著的密封作用。
泊头鑫海环保在原卸灰阀结构上具有如下改进：（1）为防止料仓落入异物卡阻卸料器叶轮，烧损电机，采用干式过载保护离合器，代替了以往产品中的安全销。
（2）在叶轮上方的壳体侧部加装了检查孔。
（3）为防止叶轮两端部因密封不良漏灰进入轴承，叶轮端部下侧扩有卸灰槽；为防止高温导致轴承润滑不良，将轴承座改为外置。
（4）叶轮与端盖，动与静的结合部采用合金耐磨套。
（5）驱动装置有齿差行星减速机，摆线针轮减速机两种，根据需要选型。
（6）叶轮装上橡胶皮，避免粉尘挤进轴承和大颗粒卡死的现象。
（7）卸灰阀上部通常配以手动闸板阀，方便检修、排障与更换。
星型卸灰阀的法兰接口方式主要有两种，方口为A 型，圆口为B 型。
也可根据要求定做长方形及其他异形规格的卸灰阀。
卸灰阀具有如下特点：（1）节能显著（2）卸料干净更优于其他任何卸料器。
（3）犁头具有自动锁紧机构及电动推杆具有双向保险系统，使工作可靠、平稳、灵活。
（4）转子磨损量小，延长了转子的使用寿命。
A型外形安装尺寸表(mm)型号 A B C E F M H h n-φYJD02型240 200 150 650 420 122.5 225 12 8-9 YJD04型260 230 180 758 526 140 280 15 8-11 YJD06型280 250 200 778 536 150 300 15 8-11 YJD08型300 270 220 798 546 160 320 18 8-11 YJD10型320 290 240 880 628 170 340 18 8-13 YJD12型340 310 260 900 638 180 360 18 8-13 YJD14型360 330 280 920 648 190 380 20 8-17 YJD16型380 350 300 960 678 200 400 20 8-17 YJD18型400 370 320 980 688 220 440 22 8-17 YJD20型420 390 340 1000 698 230 460 22 8-17 YJD26型480 450 400 1150 740 260 520 24 8-17 YJD30型600 520 440 1190 755 300 600 24 12-17 B 型外形安装尺寸表(mm)型号φA φB φC E F M H h n-φYJD02型250 210 150 650 420 122.5 225 12 8-9 YJD04型280 240 180 758 526 140 280 15 8-11 YJD06型300 260 200 778 536 150 300 15 8-11 YJD08型320 280 220 798 546 160 320 18 8-11 YJD10型340 300 240 880 628 170 340 18 8-13 YJD12型360 320 260 900 638 180 360 18 8-13 YJD14型380 340 280 920 648 190 380 20 8-17 YJD16型400 360 300 960 678 200 400 20 8-17 YJD18型420 380 320 980 688 220 440 22 8-17 YJD20型440 400 340 1000 698 230 460 22 8-17 YJD26型500 460 400 1150 740 260 520 24 8-17。
电动卸灰球阀安全操作及保养规程
电动卸灰球阀安全操作及保养规程1. 前言电动卸灰球阀作为市场上常见的一种阀门产品，应用于各种工业领域的输送管道中。
本文旨在为使用者提供一份清晰的安全操作及保养规程，以确保电动卸灰球阀的正常工作和提高其使用寿命。
2. 安全操作规程2.1 安装前检查1.确认所选产品和技术参数满足使用要求；2.核对电源线的接线是否正确；3.检查阀门壳体和其它附件是否齐备，是否有损坏；4.检查阀门内部是否存在异物，是否流通畅通。
2.2 安装步骤1.将电动卸灰球阀放置在安装位置，与管道对齐；2.根据管道连接方式，将法兰或螺纹等连接方式安装时确保平面和各种密封密封垫齐平；3.使用扳手等工具将螺钉固定；4.安装导电接地线，确保接地良好，实现防静电作用。
2.3 启、停操作1.启动操作：通过控制系统控制电动阀门启动，此时应确保系统运行稳定；2.停止操作：当需要停机或维修电动阀门时，应先切断电源开关，随后检查停车状态。
2.4 注意事项1.严禁开展任何为防静电的化学处理；2.严禁和酸、碱、油等及其它腐蚀性液体直接接触；3.确认使用环境无爆炸等危险，确保人身安全。
3. 保养规程3.1 经常性保养1.定期检查清洁阀门内部，移动阀芯或球，检查转动灵活性；2.定期检查电源线，确保无磨损、无暴露，无搭铁现象；3.定期检查阀门的制动片，确保制动片与阀门接触良好。
3.2 月度保养1.检查电动阀门表面是否有油污，如有应及时清除；2.对电气控制箱内部的电器元件进行清洁和检查；3.清除润滑点灰尘，并加注适量润滑脂。
3.3 季度保养1.拆卸检查电气接线端是否松动、烧坏或难复位等问题；2.对电动阀门控制器进行全面检查和清洁；3.常见电动阀门的螺栓进行加热、紧固。
3.4 半年或年度保养1.接通电源，检查电动阀门的动作是否正常；2.拆卸电动阀门，对电气电子配件进行检查和清洁，如保护循环阻塞、抗干扰等；3.拆卸阀门进行检查和清洗，清除阀门内部异物及杂质。
4. 总结本文介绍了电动卸灰球阀的安全操作规程和保养规程。
球阀使用说明书
2、阀门两端连接采用法兰结构或长焊接端，浮动球阀阀体和阀盖
连接处密封采用 PTFE 垫片。
3、阀杆采用有防飞出功能的下装结构。
4、扁式阀杆头的设计能让装配的手柄始终与流体通道平行。装配
中，应避免手柄未达到预定位置。
五、阀门运输和保管
1、阀门运输 （1）在运输过程中，应将阀门用纸箱或木箱包装。如纸箱或木箱 无法包装阀门时，应用托盘将阀门固定好，做防尘防水处理。 （2）在装载阀门时，不要让传动装置承受任何外力。 （3）避免装载设备时超载，货物摆放要宽松，避免阀门受撞击。 （4）所有的阀门搬运都应该很小心，对于大口径的阀门应该用起 吊设备。 2、阀门保管
片，可以作为修理和维护的备用零件进行订购。 8、分解及再装配时必须小心防止损伤零件的密封面，特别是非金 属零件，取出 O 型圈时宜使用专用工具。 9、分解下来的单个零件可以用浸洗方式清洗。尚留有未分解下来 的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布 （为避免纤维脱落粘附在零件上）擦洗。清洗时须去除一切粘附 在壁面上的油脂、污垢、积胶、灰尘等。 10、非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡。 11、清洗后需待被洗壁面清洗剂挥发后（可用未浸清洗剂的绸布 擦）进行装配，但不得长时间搁置，否则会生锈、被灰尘污染。 12、使用润滑脂润滑。润滑脂应与阀金属材料、橡胶件、塑料件 及工作介质均相容。在密封件安装槽的表面上涂一薄层润滑脂， 在橡胶密封件上涂一薄层润滑脂，阀杆的密封面及摩擦面上涂一 薄层润滑脂。
高压水密封实验压力
1.76MPa
低压气密封实验压力
0.6MPa
适用温度℃
-29~200
三、工作原理
球阀的主要功能是切断或接通管道中的流体。当手动或其它
球阀 使用说明书
球阀使用说明书球阀使用说明书1.简介1.1 球阀定义1.2 球阀的工作原理1.3 球阀的主要组成部分2.产品特点2.1 阀体材质2.2 阀门类型2.3 连接方式2.4 使用环境要求2.5 阀门的优点3.安装3.1 环境准备3.2 安装步骤3.2.1 阀门准备3.2.2 连接管道3.2.3 固定阀门3.2.4 测试阀门3.3 定位装置的安装（适用于自动球阀）3.4 电动装置的安装（适用于电动球阀）4.使用4.1 操作步骤4.1.1 手动球阀的操作4.1.2 自动球阀的操作4.2 注意事项4.2.1 使用前的检查4.2.2 阀门的开启和关闭4.2.3 阀门的维护保养5.故障排除5.1 无法开启或关闭阀门5.2 阀门漏气5.3 阀门卡住或堵塞5.4 其他常见故障6.附件6.1 阀门相关配件6.2 阀门示意图7.法律名词及注释7.1 根据本文档中所述，球阀指的是一种用于控制流体流动的阀门装置。
7.2 阀体材质是指球阀所使用的主要材料，常见的材质包括不锈钢、铸铁和铜合金等。
7.3 连接方式是指球阀与管道之间的连接方式，包括螺纹连接、焊接连接和法兰连接等。
7.4 环境要求是指球阀在使用时所需的温度、压力和介质等条件。
7.5 自动球阀是指通过电动装置、气动装置或液动装置等可以实现自动开闭的球阀。
附件：1.阀门示意图2.安装准备检查表3.球阀维护保养手册4.球阀使用常见问题解答指南法律名词及注释：1.球阀：根据本文档中所述，球阀指的是一种用于控制流体流动的阀门装置。
2.阀体材质：阀体材质是指球阀所使用的主要材料，常见的材质包括不锈钢、铸铁和铜合金等。
3.连接方式：连接方式是指球阀与管道之间的连接方式，包括螺纹连接、焊接连接和法兰连接等。
4.环境要求：环境要求是指球阀在使用时所需的温度、压力和介质等条件。
5.自动球阀：自动球阀是指通过电动装置、气动装置或液动装置等可以实现自动开闭的球阀。

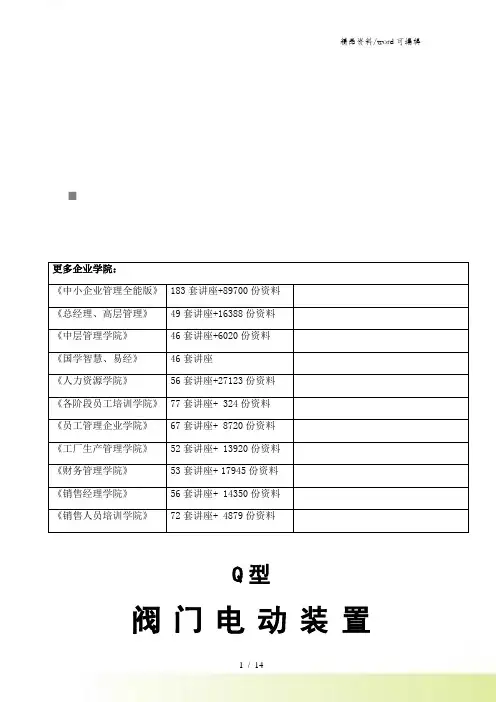

Q型阀门电动装置操作说明书.doc
更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+ 324份资料《员工管理企业学院》67套讲座+ 8720份资料《工厂生产管理学院》52套讲座+ 13920份资料《财务管理学院》53套讲座+ 17945份资料《销售经理学院》56套讲座+ 14350份资料《销售人员培训学院》72套讲座+ 4879份资料Q型阀门电动装置QTYPE ELECRIC VALVE ACTUATORS使用说明书Instruction Manual常州凯文阀门控制设备有限公司目录一、概述二、型号表示方法三、技术条件和性能参数四、结构五、电气控制原理和接线六、外形及安装尺寸七、安装八、调整九、使用注意事项十、故障原因及排除方法一、概述Q型阀门电动执行机构适用于蝶阀、球阀、旋塞阀等部分回转阀门和类似设备，该产品结构紧凑、起动转矩大、控制精度高、功能齐全、性能可靠、安装调整简便。
Q型为一体结构（区别于叠加结构）90度回转产品，它与阀门配套组成电动阀门，用来驱动和控制阀门的开启和关闭，操作人员既能在控制室内远距离对阀门进行控件，亦能在现场进行操作。
该产品广泛应用于给排水、供热、电站、化工、食品、纺织、造纸、制药、船舶、钢铁、煤炭等工业部门。
按使用环境分：Q为户外型、QB为隔爆型、QZ为整体型、QT为整体调节型、QBZ为整体防爆型、QBT 为整体防爆调节型。
转矩范围：50N.m -- 50000N.m本产品的性能符合 JB/T8528-1997 《普通型阀门电动装置技术条件》的规定。
防爆型的性能符合GB3836.1-83 《爆炸性环境用防爆电气设备通用要求》， GB3836.2-83 《爆炸性环境用防爆电气设备隔爆型电气设备“d”》及 JB/T8529-1997 《隔爆型阀门电动装置技术条件》的规定。
Q47系列管线球阀的简单介绍
Q47系列管线球阀的简单介绍
技术规范 1. 压力等级：2.0～15.0MPa 2. 公称通径：50～600 3. 适用温度:-40℃～150℃ 4. 连接形式:法兰、焊接 5、驱动方式:手动、电动、液动、电液联动、气动
Q47系列管线球阀的详细信息
特点：
1、阀座密封副既可采用结构陶瓷或硬质合金来保证阀门耐磨、耐高温、耐腐蚀、抗擦伤长寿命，也可采用聚四氟乙烯(PTFE)材质来保证阀门的零泄漏。
2、结构简单，体积小、重量轻，便于安装和维护。
3、90度旋转启闭迅速，动作轻便灵活。
球体、阀体通径与连接管直径相等并成一直线，流体的流动阻力小节约能源，同时也便于管路清扫。
4、阀门采用下装式阀杆，这种结构能有效防止阀杆由于介质压力的升高而窜出。
5、阀门设置防静电结构，将非金属阀座与球体摩擦所产生的静电消除，以防止静电火花产生。
本阀门采用双重密封，当火灾发生时，非金属阀座烧损后，介质将球体压紧在阀体上的金属密封副上阻止介质大量泄漏。
6、阀体内腔可镶装陶瓷件也可分别喷涂抗磨型、防腐型、防垢型陶瓷涂层，该涂层既可有效防止油垢、水垢、灰垢的产生又可提高金属表面的防腐和耐磨性。
7、可采用各种配管法兰标准及法兰密封副型式，满足各种工程需要。
适用工况：
适用于石油、管道运输及终端分配、海水处理。
球阀使用说明书
球阀使用及维护1.前言感谢您选择我公司阀门产品。
作为一种承压设备，当阀门用于输送流体及易燃易爆气体时，由于泄露或使用不当而存在一些安全隐患，为了安全考虑，用户使用时应阅读本说明书，以了解阀门在运输、放置、安装、维护及安全方面应该注意的事项和必须遵守的原则。
2.范围本使用说明书包括了公称通径NPS 2～48、压力等级Class150～2500法兰端连接、承插焊端连接的两片式、三片式硬密封、软密封锻钢固定球阀；适用介质水、油、汽等介质；操作方式包括齿轮、手柄、电动执行机构、液动、气动和气液联动执行机构。
3.产品描述和用户须知3.1技术要求—球阀作为一种标准产品来设计，由于它的适用工况范围较广所以并不考虑每一个细节的工作条件。
—美标球阀设计参照API 6D，阀门材料的选择符合ASME B16.34 压力—温度额定值的要求；国标球阀的设计参照GB/T 12237或GB/T 19672,阀门的材料选择符合GB/T 12224压力—温度额定值的要求。
—阀门密封材料应根据介质对材料的腐蚀性和工况耐磨损的要求而选择，参照API 6D、GB/T 12237或GB/T 19672的规定。
—阀门设计时应有防静电装置及防火结构，放火实验设备符合API 607及API 6FA 规范，并已通过英国的劳氏船级社认证。
—阀门不含轻金属（例如镁），各零部件通过相互接触形成导电通路，通过管道流向大地，以防止静电积累。
—阀门根据它的型号、扭矩、及操作要求配以手轮、齿轮、或电动头。
3.2 用户须知3.2.1 概述3.2.1.1 任何场合，应首先保证人身安全。
3.2.1.2 使用阀门时允许工作压力应符合 ASME B16.34 或GB/T12224压力—温度额定值的规定。
3.2.1.3 选择阀门材料时应考虑工作介质对材料的腐蚀性和工况对耐磨损的要求。
3.2.1.4 工作介质是易燃/易爆的，要限制工作温度。
3.2.1.5 当维修/维护时，应先打开泄放阀或泄放螺塞，以泄掉中腔压力。
卸灰球阀技术资料
卸灰球阀技术资料气动卸灰球阀一、产品概述：本系列阀门是参考国际先进样机设计制造的新型结构，是由阀体、球体、阀座、阀杆、支架、气动驱动装置等部件组成。
密封圈采用软硬层叠式金属片组合密封，具有金属硬密封和弹性密封的双重优点，密封带自动补偿装置的卸灰专用球阀，具有非常优良的密封性能。
具有开闭快速、性能可靠、能确保卸灰输送管道系统的最有效工作，使用寿命长等特点。
该阀门适用于冶金系统高炉卸灰装置的管道上使用，并应作垂直位置安装，以保证炉灰能顺畅流卸。
使用时必须全开或全关，禁止作节流使用。
二、构造形式及技术指标：1、结构形式主要特点：（1）、采用固定球（轴支式）结构。
为了减少球阀的操作扭矩和增强密封的可靠程度，避免球体受压后产生位移，所以本球阀采用固定球的结构形式。
这种结构形式最大限度保证阀门启闭灵活，对位准确，不受介质压力大小的影响。
（2）、密封形式：采用软硬层叠式金属片组合密封，具有金属硬密封和弹性密封的双重优点，密封带自动补偿装置的卸灰专用球阀，具有非常优良的密封性能。
阀座与阀体为气缸式结构，能最大限度保证密封面和球面接触的整体性，从而保证密封的寿命；补偿装置在密封正常磨损的情况下，将密封阀座整体挤压到球面上，补偿了磨损而产生的密封间隙，也就延长了密封面的使用寿命。
（3）、驱动形式：单缸双作用气缸连结独特执行机构，避免了推动运动中的死角，加上大口径缸筒而产生的超大扭拒，保证了阀门快速启闭和准确到位，在气源压力满足0.4Mpa~0.6Mpa的前提下，阀门可在5~8秒内启闭，达到开关灵活、迅速。
2、主要性能参数：三、工作原理本球阀由球阀本体和气动装置两部分组成。
启闭动作是由气动装置驱使球阀阀杆转动，从而带动球体正反向回转90°来实现的。
如需开启阀门时，压缩空气从执行机构的前端进气，推动活塞向后移动，活塞通过活塞杆带动曲柄使转杆转动，而转杆与阀杆之间采用方套连接，即转杆转动，阀杆跟随转动，同时也带动球体顺时针方向旋转90°，使阀门处在直通状态，压力管道中的介质从高炉中通过球阀流卸到下方。
气力除灰系统阀门介绍
©2008-2016 隆金机械 版权所有
灰库设备—LJ508真空压力释放阀
LJ型508压力真空释放阀适宜布置于储灰库顶部，在灰库顶部，在灰库进气、排气超压和 不正常的温度变化时，保护储灰库不受过量的正压和负压影响，该阀特点为动作可靠，密 封严密，使用寿命长，是灰库一种必备的保护装置。 1、压力释放： 当贮仓压力增加到阀选定的压力值时，仓内压力克服阀盖重量，将阀盖从阀座上举起，同 时压力放空，直到贮仓（或灰库）内部压力降到与阀所选定的压力值相同时，阀盖再回到 正常位置。 2、真空释放： 当贮仓压力低于大气压力时，在贮仓（或灰库）内产生真空。 当降到阀定选的真空值时，由于大气压力作用到隔膜上，举起 真空环到浮云位置，此时空气进入贮仓。直到贮仓内真空值小 于选定值时，真空环回到正常位置，靠在隔膜上。
气力输灰系统关键阀门 及设备介绍
©2008-2016 隆金机械 版权所有
目录
• 产品介绍
– 输送阀门 – 仓式泵 – 灰库设备
©2008-2016 隆金机械 版权所有
阀门产品——双闸气锁耐磨阀门
本阀门适用于发电厂干灰系统气、渣的进出料做启闭之用，也适用于矿山、造纸、石化等有磨损、腐蚀的粉尘等介质在 管边上的启闭之用。LJ双闸气锁耐磨钨钢（进）出料阀具有密封性能好、耐高温、耐磨性强、启动轻松、无卡灰及积灰 现象、使用寿命长等特点。
©2008-2016 隆金机械 版权所有
阀门产品——LJ手动、电动、气动闸阀
本阀主要适用于火电厂干灰系统灰、渣的调节流量及启闭之用，也适用于矿 山、石灰厂、水泥厂等有磨损、腐蚀的粉尘介质的启闭。本阀门具有密封性能好， 耐高温，耐磨性强，启闭灵活，无卡灰及积灰现象，使用寿命长等特点。 LJ闸阀产品主体采用铸钢、304不锈钢、石墨密封圈组合而成。 使用温度≤420℃。 执行机构公称压力为0.4-0.6Mpa, 阀门公称压力为1.0-1.6Mpa。 也可根据用户要求定制
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q47MF型卸灰球阀
用户使用手册
浙江欧尼特阀门有限公司
用途：
该阀门是我厂在多年的生产经验和用户的反馈基础上的改进型。
具有文丘里式的流道，在电动装置（气动装置）驱动下快速打开阀门时（电动装置开阀时间为20S～45S，气动装置开阀时间为3S～8S），通过文丘里流道的介质可以较高流速流过阀门并将滞留在阀腔内的颗粒物带走。
对于阀门的使用寿命及排污卸灰效果都有较大的提高。
该阀门开关轻便，密封面采用耐磨损、耐高温材料。
体积小，可以做成很大口径，密封可靠，结构简单，维护方便，密封面与球面常在闭合状态，不易被介质冲蚀，主要安装在高炉煤气灰、污水、废渣、泥浆等含尘或颗粒介质管道上。
主要特点：
1.阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。
阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。
阀杆设有防吹出结构。
2.阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
3.根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
4.密封副形式多样。
根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
5.球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所
6.采用单阀座设计，在阀体中腔不形成独立空间，排除了粉煤灰等介质在中腔的累积与球面摩擦的可能。
7.密封自动补偿：金属阀座尾端设有弹簧，当密封面磨损时，在弹簧作用下阀门继续保持良好密封
8.工作稳定：球体设置上下轴套支撑，受压后不会产生相对位移。
9. 采用固定球（轴支式）结构。
为了减少球阀的操作扭矩和增强密封的可靠程度，避免
球体受压后产生位移，所以本球阀采用固定球的结构形式。
这种结构形式最大限度保证阀门启闭灵活，对位准确，不受介质压力大小的影响。
10.根据不同的工况卸灰球阀球面可进行硬化处理，提高球面的抗耐磨性。
11.上、下阀杆轴套都采用自润滑结构，摩擦系数小，启闭灵活
主要优点：
1.流体阻力小，其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4.操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5.维护方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
卸灰球阀按结构形式分类：
一、浮动球球阀
卸灰球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。
气动卸灰球阀球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。
这种结构，广泛用于中低压球阀。
二、固定球球阀
卸灰球阀的球体是固定的，受压后不产生移动。
固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。
通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。
为了减少气动球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。
三、弹性球球阀
灰球阀的球体是弹性的。
球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。
这种阀门适用于高温高压介质。
弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。
当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧达到密封。
在转动球体之前先松开楔形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少密封面的摩擦和操作扭矩。
卸灰球阀按其通道位置可分为直通式，三通式和直角式。
后两种球阀用于分配介质与改变介质的流向。
主要结构及零部件材质：
1—尾盖（WCB） 2—下阀杆（1Cr13） 3—阀体（WCB） 4—阀盖（WCB）5—阀座（25+RPTFE） 6—球体（WCB+HCr） 7—平键（45） 8—上阀杆（1Cr13）9—填料（柔性石墨） 10—填料压盖（WCB） 11—支架（WCB） 12—驱动装置
主要采用标准：
1.设计制造按GB/T21385-2008的规定。
2.结构长度按GB/T12221-2005的规定。
3.法兰型式及尺寸按GB/T9113-2000的规定。
4 .试压或检查按GB/T13927-2008的规定。
安装说明：
1取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
2安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能)，合格后方可上线安装(接线按电动执行机构线路图)。
3准备与管道连接前，须冲洗和清除干净管道中残存的杂质。
4在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
5本类阀应安装在管道的水平方向或垂直方向。
6安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
7与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓
8电动装置安装在环境度为-20℃～+40℃，相对湿度≤80%无腐蚀无爆炸性气体环境中。
9阀门必须处于全开或全关状态，以免阀座受剧烈冲刷而大大降低其使用寿命。
维修保养和故障消除办法：
本系列阀门维修保养应注意以下事项：
1.本系列阀门应存放在干燥通风的室内，通路两端应堵塞，防止杂质进入。
2.长期存放时，阀门应定期检查，清除污物，并在加工面上涂防锈油。
3.安装使用后，应定期进行检查，主要检查项目：
a.密封面磨损情况。
b.填料、O形圈是否过时失效，如有损坏应及时更换。
本系列阀故障消除办法见下表：。
