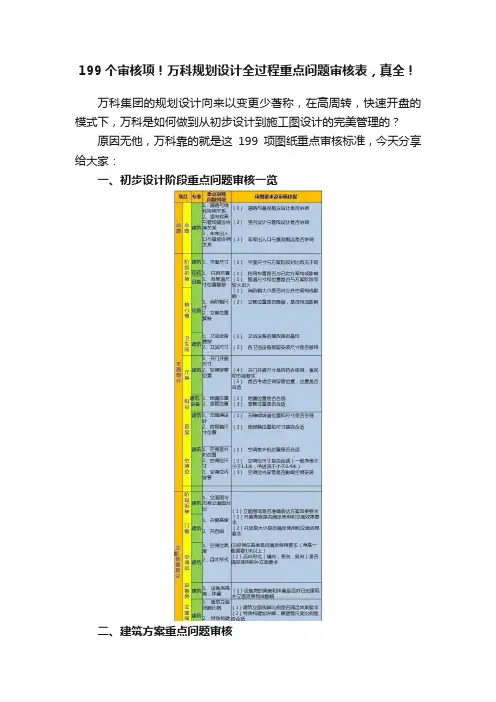

199个审核项！万科规划设计全过程重点问题审核表，真全！
199个审核项！万科规划设计全过程重点问题审核表，真全！
万科集团的规划设计向来以变更少著称，在高周转，快速开盘的模式下，万科是如何做到从初步设计到施工图设计的完美管理的？
原因无他，万科靠的就是这199项图纸重点审核标准，今天分享给大家：
一、初步设计阶段重点问题审核一览
二、建筑方案重点问题审核
三、施工图（建筑部分）重点问题审核
四、施工图（结构部分）重点问题审核
五、施工图（设备部分）重点问题审核
六、施工图（强弱电）重点问题审核。
万科规划设计审图要点与流程制度DOC
规划设计管理制度一、集团规划设计评审会管理办法二、万科住宅统一设计要求规范三、“上报集团规划设计部备案”制度的管理办法四、集团单体确认管理办法五、规划设计过程控制程序六、设计管理程序七、设计前期阶段作业指引八、实施方案设计作业指引九、施工图设计阶段作业指引十、建筑施工现场配合作业指引十一、景观设计作业指引十二、室内设计管理程序十三、设计变更管理办法一、集团规划设计评审会管理办法1、目的为规范集团各地产公司项目设计的操作，加强对《万科集团规划设计管理流程与成果标准》（以下简称《流程和标准》）中实施方案阶段的“集团规划设计评审会”这一重要节点的监控，以达到确保质量、进度目的，特编制此办法。
2、主管部门集团规划设计部负责各项目操作公司评审会的统筹安排。
项目评审会在总部或项目所在地召开，由集团规划设计部或项目操作公司负责具体会务组织工作；3、时间计划评审会的召开时间应以项目设计年度计划为依据，如有变更，项目操作公司应事先知会规划设计部。
项目操作公司应在评审会召开前至少7日向规划设计部提出正式申请，会前至少3日提交评审文件汇编。
4、评审文件汇编应包括以下内容：（1）《项目可行性研究报告》其中的规划设计部分详《流程和标准》中的“投资分析阶段成果标准”完成；（2）项目设计工作控制性计划（3）集团规划设计部对设计工作总体计划的意见（4）集团规划设计部对设计前期工作结论的意见（5）概念设计方案任务书详《流程和标准》第23页条文1.1；（6）概念设计方案文本详《流程和标准》第24页条文2.（7）《项目设计指导书》详《流程和标准》第27页条文3.（8）规划方案设计招标书（9）规划方案设计任务书详《流程和标准》第41页条文1.1（10）规划方案设计文本详《流程和标准》第41页条文1.1.5（11）规划方案分析表详附件一5、文件审核集团规划设计部对评审文件进行审核，发现不符要求的，可以要求评审会延期。
6、会议组织会议组织者应在评审会召开前至少2日向参会者发出会议通知及议程。
【万科】建筑施工图室内专业内审清单
度距地面完成面大于2250mm
3.洗衣机插座应设置在洗手柜内，与给
水点不得小于300mm
4.厨房强电插座与燃气表及立管距离不
得小于150mm
5.强电箱应设置在入户门后，如不能满
电气 专业
足的情况，需设置较隐蔽区域。且注意 箱体与剪力墙的关系。 6.弱电箱需设置在沙发后面，且注意与
剪力墙的关系。
7.电视机插座及电视信号线插座需设置
不得高于2200mm,其他房间窗户开启扇顶 端不得高于2300mm 4.南向窗台高为500mm,北向及山墙窗高
为900mm
5.洗衣机严禁设置在南向阳台
6.保证各房间空调外机安装方便，尤其
北 7.向 厨条 房窗 、情 卫况生及 间内 止凹 逆式 阀空 最调 低位 点距地面完
成面满足2350mm以上，且不与排水管线
使用人：□设计部项目负责人 □设计院
审核人：
项目 审核时间：
部位 不存在 正确
审查项
漏画 不正确
1.门垛不得小于50mm。与电梯井相邻房
间需做隔音处理，并在图纸上体现
2.室内挂机空调孔中心点距地面完成面
为2050mm，柜机空调孔中心点距地面完
成面为150mm
3.卫生间窗户开启扇顶端距地面完成面
建筑 专业
审图总结（不少于20字）：
#楼室内内审清单
是否可出施工图：是/否
参考做法
可能影响相关专业 是否修改正确
建结水暖电
成面不得低于2350mm
2.卫生间中如设置洗衣机，应设置3个地
漏，淋浴区1个，洗衣机1个，马桶边1个
3.排水管检修口中心点距地面完成面为
1000mm
4.卫生间设置为干湿分离情况时，干区
万科集团审图重点及关键部位的管理(设计管理经典)
万科作为房企龙头，图纸设计非常到位，很少有变更，这一切，彻底依赖于：万科集团审图重点及关键部位的管理1.检查图纸使用的基础资料(政府批文、红线图等)是否准确. 2。
对照选址意见书等设计条件检查概设是否满足需求，如有委会,要检查是否已经与政府部门协调和沟通(如未解决，应尽快组织与政府相关部门的沟通)。
3。
对照设计任务书检查概念设计是否满足我司要求，提交成果是否齐全.4.审查概设的实施技术上有无艰难。
5。
应结合公司其它部门意见,结合形成读图记要。
1 )核实道路红线、建造红线或者用地界线与场地内的道路等是否严格按照选址意见书绘制;2)需要保留的原始地形、建造、构筑物、树木是否表达准确;3 )核实道路红线、建造红线或者用地界线与场地内的道路及建造物、构筑物等的定位关系是否满足规范要求；4 )场地四邻原有及规划的道路的位置和主要建造物及构筑物的位置、名称、层数，建造间距等是否满足规划及消防等规范要求;5 )设计概念的分析是否合理、思路是否联贯、清晰；6)建造物及构筑物的±0.000 标高、路网及广场标高是否合理；7 )场地内的主要道路布局及主入口位置、地下车库入口位置是否合理；8)场地内的广场、停车场、停车位、消防车道、及高层建造消防扑救场地是否合理;9)交通组织是否合理,车流、人流是否顺畅.10)总平面建造布局形态、功能区划是否合理，是否满足市场定位、产品定位的要求，是否能挖掘市场潜力与规避市场风险。
11 )主要经济技术指标是否满足政府要求，是否满足我司《项目技术经济分析报告(预案版)》的经济要求。
12 )应检查项目名称是否有误，指北针、风玫瑰的绘制有无疏漏。
1)检查建造、构筑物的名称(或者编号)、建造、构筑物的主要室内外设计标高，以及场地四邻的道路、地面、水面等关键性标高;2)检查各主要建造入口及道路、广场等处是否有难以协调的高差；3)检查与坡地的结合是否合理，是否注意了土方量的平衡、是否产生了不必要的高切坡；1、建造设计说明中，建造功能、建造层数、层高、总高等表述是否正确(如为外语翻译说明，应检查翻译的准确度)；2、建造设计图纸：1 )住宅建造应检查户型平面、户型比例、平面组合等图纸是否完备，商业建造应检查各业态的建造平面及功能是否完备；2 )建造单体及其组合的平面功能是否符合前期市场定位、产品定位；住宅的户型设计是否有亮点和创新，户型配比是否合理；商业的业态定位、组合及配比是否合理，是否有新的亮点；3)应核实建造平面图室内、室外地面设计标高及地上、地下各楼地面标高，以及每层建造面积;4)检查建造平面的经济性、合理性(如柱网、层高等)及其可操作性.1)应核实是否绘制建造主要立面图；2 )应核实设计标高是否有误。
万科地产施工图审查总结 很全
万创技术部
目录
• 标高及结构布置 • 门窗设计 • 屋面设计 • 结构知识 • 其他 • 扩初部分
标高及结构布置
问题描述
1. 面层和降板高度不合适 2. 周圈梁的高度不合适 3. 梁的定位和尺寸不合适 4. 没有结构找坡
目录
问题一
1. 面层及标高
2. 梁的高度 问题描述：卫生间降板高度只有50，土建的施工误差 3. 梁定位及尺寸 带来高差不够。
对于碰撞后可能发生高处人体或玻璃坠落的情况，
4. 结构找坡
目录
问题一
1. 面层及标高
2. 梁的高度 问题描述：过道有高差，带来使用不方便。
3. 梁定位及尺寸
4. 结构找坡
此处是否斜坡更合适？ 东海岸：楼梯间和过道水洗石铺贴
目录
1. 面层及标高 2. 梁的高度 3. 梁定位及尺寸 4. 结构找坡
解决措施
普通楼层的降板及结构标高
序号
1 2 3 4 5 6 7 8 9 10
目录
解决措施
1. 面层及标高 2. 梁的高度
转换层的降板及结构标高
3. 梁定位及尺寸
4. 结构找坡 多层项目的“梁上托柱”转换，要求没有高层建筑 那么严格，楼板厚度最小取120，梁高估算取1/8，并 以计算为准。降板一般也同普通楼层；
高层项目的转换层要求较严，板厚为180，一般不 允许设降板。当转换层作为住宅布置时，建筑面层一 般为400（350的卫生间降板加上50的厅房面层），采 用陶粒混凝土局部垫高，排水都在本层解决，不穿梁 板。转换层的梁尺寸较大，一般高度取1/6的跨度，宽 度600～1000不等。合理的转换层柱网一般不超过7.5 米。案例：东海岸转换层的排水 。
5分钟学会结构图审 万科结构专业施工图审图要点 新手必备
□是 □是 □是 □是 □是
□否 □否 □否 □否 □否
11 总说明各条款对本项目有针对性，与设计项目无关的内容应删改或注明
C □是 □否 原因：
□是
□否
12
总说明里须注明停止降水的时间与措施，并且提供在无覆土情况下，满 足抗浮要求时地下室水位控制高度。
13
施工后浇带及加强带一般设置在受力小的地方，不需要考虑额外钢筋加 强。若受力需要加强，须图纸原位标注。
的要求，富余的幅度不大）
4 上部结构各层的荷载输入是否正确
5
地下室顶板的荷载输入是否正确（特别是活荷载取值是否偏大、消防车 等效荷载的取值和施加范围）
6 地下室底板、侧墙计算的荷载取值是否正确
E □是 □否 原因： C □是 □否 原因： A □是 □否 原因： E □是 □否 原因： A □是 □否 原因：
9 灌注桩的桩身配筋率是否在规范的合理范围内
10
工程桩检测要求符合规范即可（避免不必要的增加费用和工作难度的检 测方式）
11 基坑(槽)回填材料及要求是否明确
12
（无地下室时）地梁设置的标高应与水电等专业充分协调，不影响管道 布置。
13 桩承载力/传于基础的荷载总值不宜大于1.10
需采用破坏性试桩方法确定单桩承载力。预制桩是否采用经验系数法及
施工图联合审图审查要点（结构--设计管理部）
大项 统一措施
内审要点 1 设计单位是否制定结构设计统一技术措施并经甲方审核
问题类别
设计自检
C □是 □否 原因：
内审情况
□是
□否
存在差异的位置及描述
图纸目录 与图纸会
签
1 图纸目录与图纸是否一一对应（图名、图号等），图纸是否完整
2018年2月27日建设工程图纸审查要点
建设工程图纸审查要点目录一、方案阶段 (1)二、施工图阶段 (2)三、施工图完成阶段 (3)一、方案阶段1.主题思路，设计理念的把握。
2.景观与建筑风格是否协调，各景观节点位置设计的合理性，表达的内容。
3.交通设计：出入口与主要流线设计。
4、设计说明：应包含项目概况、设计依据、总体构思、功能布局、各专业设计说明及投资估算等内容。
5、设计图纸：应包含区位图、用地现状图、总平面图、功能分区图、景观分区图、竖向设计图、园路设计与交通分析图、绿化设计图、主要景点设计图及用于说明设计意图的其它图纸。
6、是否能满足项目审批的需要。
7、甲方主要领导的意图是否能得以体现。
8、选材及投资的控制。
9、其它因素（如项目所在的城市文化、项目策划及营销、结合规划及建筑方案等等）。
10、景观所用的材料：植物设计、材质的应用。
11、小品：位置的合理性，数量，材料的应用。
12、总体造价对景观的影响评价。
二、施工图阶段甲方可以拿施工图找效果图公司做几张效果图，以此来检验施工图是否真正落实了方案的意图，并且这些效果图也可做为营销来使用，一举两得。
1、图纸的完整性；各专业之间是否能紧密衔接。
通常会现景观的图索引到结构上，结构的又详建筑；给排水图跟景观竖向图是否一致，雨水井是否布到了广场上，电气的控制箱是否进行了景观处理或是绿化遮挡。
如图纸放线后与场地是否冲突，水电的配合等等。
2、设计说明中有关统一处理和图上不用标示，而用文字描述的内容。
3、土建大样图中的细节标示清楚没有。
4、标高图中，与现场、建筑、道路等相关的标高是否合理。
5、放线网格图中放线基准点能否在现场指导放线。
6、选用的才料是否合理；设计图纸中所选的材料当地是否能采购到（材料的产地、是否有非标、新型材料是否得到国家质检的认证等）7、植物配置图中配置是否合理，是否有买不到的植物及不符合施工季节的植物。
8、结合地形图看植物配置尤其是灌木配置是否合理。
9、看看水电图纸系统完整不，点位是否布置合理。
万科集团景观设计各阶段图纸审查要点(全套)
万科集团景观设计各阶段图纸审查要点（全套）
万科景观设计审查要点万科做出了一大批经典的、耳熟能详产品，在这些产品中，对景观的打造也是精益求精，并形成一整套的园林景观设计图纸审查要点，今天就分享给大家......
①营销推广客服物业审核要点问题列项万科景观审核要求及审核依据①与营销理念切合程度?符合当前营销市场的产品定位；?符合产品建议书；②设计概念?是否具有创造性、概括性；?是否能唤起客户的认同感及向往心理。
③设计主题主题、元素是否明确，是否适于营销宣传。
④风格定位?结合建筑设计进一步评审景观设计与建筑设计之间风格是否和谐；
?景观风格与主题是否清晰、完整。
万科审图要点汇总园林水电部分
万科园林审图要点水电部分一、室外排水1、景观排水施工图是否与原设计室外雨污水施工图就接驳关系协调一致，对景观设计增加的雨水口、检查井等要求纳入室外雨污水施工图。
2、景观排水施工图的管底标高、管段长度、排水方向、排水坡度标注是否规范，管网是否有定位标注。
3、景观排水管道与其他管网是否在标高上存在冲突。
4、路面排水方向与路面标高有无矛盾，道路面层标高设计时应向雨水进水口方向找1~2％坡，避免进水口高于路面。
5、设计雨水口的位置是否恰当，数量是否能满足排水需要。
6、室外工程如雨水管井过多而影响路面美观，可采用雨水盲沟排水方式，上用卵石装饰，雨水或雨水管排入盲沟内，统一排入市政管网（本方法主要适用多层住宅）。
7、景观排水设计的管井定位是否与道路、路牙、单元出入口、入户庭院、主要道路出入口、残疾人坡道、地下车库入口坡道等冲突，影响美观。
8、是否有详细的施工说明以明确管材选型、管井选型，做法参照图集。
9、是否有各类管井、雨水口详图，管道过道路时埋深不足时的包固详图，各类管道进出管井的详图或参照图集。
10、景观水池的放空管及溢水管是否设置合理，是否已接入雨水管网。
11、各类管井盖板详图，是否与景观相匹配。
二、绿化灌溉用水1、不同性质用水是否分别设置计量水表。
2、各类用水的接驳点是否合理，是否已纳入室外给水施工图中。
3、灌溉取水点分布是否均匀，是否能够满足绿化养护的基本需要。
4、水表井及浇水井的做法详图或引用图集。
5、景观喷水池的补水设计。
三、水景动力及景观照明配电1、计量配电总箱设计需满足当地供电习惯性做法要求，定位是否合理，是否有合适的遮阳措施。
2、设计满足国家有关规范要求。
3、景观照明设计分全夜、半夜两个时间段控制，回路设置应便于平时与节日区别控制。
4、草坪灯、路灯、围墙灯应分别为不同的多个回路，可单独开关，并应加装定时开关，灯的控制最好引到控制中心，通过BA一起控制。
5、注意通道和踏步的灯应和路灯放在一个回路中，便于行走。
施工图审查重点及问题2018
施工图审查及全国质量检查常见问题分析（结构）2018年9月主要内容一．施工图审查性质及内容二．施工图审查原则及重点三．施工图审查问题及建议四．全国质量检查常见问题一、施工图审查性质2000年1月30日国务院颁布了《建设工程质量管理条例》（国务院令279号）第十一条规定，建设单位应当将施工图设计文件报县级以上人民政府建设行政主管部门或者其他有关部门审查。
施工图设计文件未经审查批准的，不得使用。
2017年10月7日《国务院关于修改部分行政法规的决定》（国务院令第687号）将条例第十一条第一款修改为：“施工图设计文件审查的具体办法，由国务院建设行政主管部门、国务院其他有关部门制定”。
但该条例第十一条第二款“施工图设计文件未经审查批准的，不得使用”仍然保留。
一、施工图审查性质2000年9月25日国务院颁布了《建设工程勘察设计管理条例》（国务院令293号）第三十三条规定，县级以上人民政府建设行政主管部门应当对施工图设计文件中涉及公共利益、公众安全、工程建设强制性标准的内容进行审查。
施工图设计文件未经审查批准的，不得使用。
2017年10月7日《国务院关于修改部分行政法规的决定》（国务院令第687号）将《建设工程勘察设计管理条例》第三十三条第一款修改为：“施工图设计文件审查机构应当对房屋建筑工程、市政基础设施工程施工图设计文件中涉及公共利益、公众安全、工程建设强制性标准的内容进行审查”。
但该条例第三十三第二款“施工图设计文件未经审查批准的，不得使用”仍然保留。
从上述国务院两个管理条例可以看出，施工图审查由各地建设行政主管部门进行审查，施工图审查工作的性质应该属于保障公共利益、公众安全的“行政审批”职能。
两个管理条例又明确了施工图设计文件未经审查批准不得使用，说明施工图审查属于政府“行政许可”的性质。
一、施工图审查性质2000年8月21日建设部发布了《实施工程建设强制性标准监督规定》（建设部令第81号）第六条，规定将施工图审查单位与建设项目规划审查机关、安全监督机构和质量监督机构一并列入实施工程建设强制性标准的监督机构，说明施工图审查属于“政府监督”工作职能（见下表）。
恒大恒大万科景观施工图审图要点
恒大恒大万科景观施工图审图要点Company number：【0089WT-8898YT-W8CCB-BUUT-202108】【万科研发】万科景观施工图审图要点大汇总2014-07-04 转载请注明来自〉一、目的1、编制可行、实用的景观设计统一技术措施，为合作的景观设计单位提供设计参考依据，使设计处于受控状态，杜绝设计常见错、漏、碰、缺等问题出现，提高景观设计品质；2、为解决设计、施工中的常见问题，方便公司各部门确定审图之审查要点，提高设计施工质量，减少不必要的损失，不犯以往工程中犯过的错误，从而使整体造价控制在最经济合理的范围内，特制定本施工图设计指导书。
二、依据1、万科集团有限公司以往景观工程设计及施工经验教训总结2、国家相关设计规范三、适用范围1、为合作的景观设计单位提供设计参考2、为公司各部门审图提供依据四、图纸表达1、必须满足国家颁布的《建筑工程设计文件编制深度的规定》。
2、施工图名称表述应完整，编号应齐全。
图纸不应有重号现象。
3、图纸应以规范化的语言符号表达。
第一章硬景设计一、总体设计要求：1、消防要求总图中应做好消防车道及消防车登高面设计，注意人车分流；高层建筑周围宜设环形或沿建筑的两个长边设置消防车道；尽端式消防车道应设18m×18m回车场。
消防车最小转弯半径：高层12m，多层9m。
消防车道最小宽度：登高面处6m，其它处4m，可做成隐性消防通道。
消防车道的坡度：登高面≯1％，其它处≯7％。
消防车道距建筑物距离宜≮5m。
2、流线设计住宅出入口处应设置人车分流专用通道；动静态交通应组织合理，通达性好，对居住不造成干扰。
当商住楼住户大堂与流量大的商业服务空间临近时，商业用房的货运出入口宜设在地下室或与大堂入口异向布置，避免人、货流交叉，减少交通安全隐患。
3、无障碍设计：应考虑无障碍设计，各内容应满足规范或业主认可。
4、安全性考虑：水景、泳池边界有否护栏或绿化处理，平台临界边的护栏是否满足规范及安全要求（高度要在1050㎜以上）。
终于收集全了！万科、龙湖审图要点-操作指引-装饰-建筑审图要点
终于收集全了！万科、龙湖审图要点-操作指引-装饰-建筑审图要点万科、龙湖施工图的深度与细度始终处于行业领先位置，同行在图纸上常见的错、漏、碰、缺，在万科、龙湖几乎闻所未闻，所有这一切，都得益于企业为保障施工图出图质量，使设计处于受控状态而制定的施工图图纸表达的成果标准，今天我们就把《万科联合审图操作指引》、《装饰施工图审图要点》、《万科建筑施工图审图要点》《龙湖设计审图重点关键部位》四部分干货，一并分享给大家......干货一：《万科联合审图操作指引》1 目的1.1 提升产品使用的便利性和功能性。
1.2 减少施工过程中设计变更，优化成本。
1.3 防止出现因设计原因或施工工序造成的质量通病。
2 适用范围适用于万科公司开发的所有项目。
3 术语及定义3.1 缺陷：产品建造者及使用者在建造、使用产品过程中发现的不便利性和不经济性等情况，包括工程建设、物业管理及业主使用三类客户反馈。
3.2 联合审图：由客户关系中心、工程管理部、设计管理部、成本管理部、采购管理部、项目部、物业公司共同参与的对照设计要点进行各阶段图纸会审。
3.3 审图要点：审图过程中需要关注的图纸内容。
干货二：《《装饰施工图审图要点》干货三：《万科建筑施工图审图要点》一.万科建筑施工图封面标准封面：1．注明工程名称及楼栋号2．主要设计人员签章其中工程主持人需加盖一级注册建筑师章，结构专业负责人需加盖一级注册结构师章，同时注册章应在注册有效期内。
3．设计单位名称、资质编号（应与设计合同中相符）4．总建筑面积（地上、地下）及子项建筑面积（准确计算），出图日期。
5．出图章与节能章等（应在有效期内）。
目录：1．图纸内容有序排列，注明图纸规格与编号，区分好重复与不重复使用的图纸。
2．应注明所选用的工程做法图集。
二.万科图纸说明及工程做法表设计说明：1．说明项目组成，设计范围。
2．简要的工程概述，包括建筑名称、地点、总建筑面积、单体建筑面积、首层占地面积、结构形式、层数、建筑高度（檐口高度）、建筑层数、设计使用年限、防火设计建筑分类、防火分区、耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度、按几步节能设计等。
万科图纸审查要点及错误防范手册
万科图纸审查要点及错误防范手册第一部分说明1.制定本手册的目的：加强对设计图纸的质量管理，明确一线公司技术人员审查施工图纸的具体工作内容，尽量减少设计环节出现的质量问题。
2.所审查图纸设计必须符合国家规范及地方法规。
3.本手册所列审查内容为最低要求，请审查人员从分发挥各自的技术水平和主观努力，对所申图纸质量进行认真负责的控制把关工作。
4.本手册为动态运行手册，通过一段时间的试行，结合实际工程中不断出现的新问题，本手册将定期进行修改补充，推出新的版本。
第二部分建筑专业1.总平面图1.1 建筑总尺寸及后退红线尺寸是否齐全准确。
1.2室内外标高是否齐全准确。
1.3建筑间距是否标注齐全准确并符合规范。
1.4消防登高面、消防车道的宽度及高度、转弯半径及回车场尺寸是否符合消防规范要求。
1.5道路、绿化、场地、挡土墙、排水方向及坡度等是否表示清楚。
常见的错误：(1)住宅出入口未能设置人车分流专用通道，造成交通安全隐患。
2.主要平面2.1纵横柱网，承重墙的轴线号及尺寸是否齐全、准确。
与结构及设备专业有关图纸是否一致。
2.2内隔墙定位尺寸和厚度，门窗洞口定位尺寸、宽度尺寸是否齐全、准确。
构造柱是否标注明确。
与结构专业图纸是否一致。
2.3门窗编号、门的开启方向是否准确、合理，并与门窗表核对无误。
与电气专业图纸是否一致。
2.4防火分区、防火墙、防火门的设置是否符合防火规范；疏散楼梯、袋形走道等设计是否符合防火规范。
与通风专业图纸是否一致。
2.5室内外地面标高、各层标高、不同楼地面高差的标高是否齐全、准确。
与结构及设备专业有关图纸是否一致。
2.6电梯、楼梯位置，楼梯上下方向室以及主要尺寸是否齐全准确（详细尺寸在楼梯、电梯放大图上标注）。
2.7卫生间及厨房内的卫生洁具、水池、台、柜、隔断等示意位置是否与详图一致（详细尺寸在放大图上标注）。
2.8室内外踏步、斜坡、阳台、雨篷、通风竖井、管线竖井、烟囱、雨水管等的设计是否合理，其位置尺寸是否齐全、准确，与相应详图是否一致。
万科建筑施工图审图清单
万科建筑施工图审图清单（全套）原创房地产经理人联盟2017-12-04 17:21:56万科提高施工图审图效率和审图质量，快速式、高效式进行审图。
审查施工图图纸的“错、漏、碰、缺”一般性问题，协调各专业图纸的一致性。
特此制定《万科建筑施工图审图清单》①建筑设计总说明审图清单②建筑构造做法审图清单万科集团要求：按照工程统一技术标准和本项目的特殊要求（总包招标附件）核对每一条构造做法。
③万科地下室审图清单④万科赠送地下室审图清单部位万科图纸审查内容审核图纸是满足将来使用功能的建筑条件图（非报建正式图纸）。
蓝图是否注明为储藏间等非正式用途（报建用）。
实际门窗高度符合实际条件图。
交楼情况下卫生间结构降板80。
院子排水。
实际交楼情况下楼梯是否碰头（平台净高,梯段净高）。
高层、多层、情景洋房、TH等凡是小业主私家地下室均需设计空调，空调冷媒管孔洞、插座和空调排水。
⑤万科首层平面审图清单⑥万科标准层平面审图清单⑦万科假复式审图清单部位万科图纸审查内容假复式假复式二层如果预留卫生间一定要设置外窗。
如条件限制不能设外窗时，必须预留排风道。
假复式上部若考虑做卫生间，则卫生间楼板必须一次浇筑完。
假复式上部应预留给水点。
⑧万科屋顶平面审图清单部位万科图纸审查内容屋顶平面上层屋面不应在下一层地面或露台散开排水。
出屋面楼梯间门上端应设置飘板。
非本户上部屋面雨落管或自然落水管直接落至下一层屋面时，应设有组织排水。
烟道出屋面处，如无防雨措施，建议增加防水百叶。
在上人屋面或靠近上人屋面处，排烟道出屋面的烟囱孔底标高不应低于顶层上人露台（或屋面）地面完成面2000。
对于坡屋面和非上人平屋面（露台），一般高于完成面300(结构面500)。
复核找坡层厚度，最不利处栏杆扶手顶面净高≥1150mm；当反沿为可踏面时，应从可踏面顶面算起，栏杆垂直杆件间净距≤110mm；栏杆不应设横向易攀爬杆件。
独立的不上人小屋面，只设一个雨水口时，应在邻近设泄水口部位万科图纸审查内容坡屋面坡屋面的梁是否影响房间的使用和观感⑨万科构件审图清单⑩万科室外部分审图清单⑪万科公共部分审图清单部位万科图纸审查内容公共部分是否满足小区封闭式管理。
万科施工图审图导则(建筑部分)
室外栏杆分隔条如为横向布置，应采取防攀爬措施。
公共部分
垃圾房应设给水和地漏。
公共部分有水房间应设地漏。
人防
门窗
门窗编号应采用LCxx、LMxx、LMCxx等形式，不应采用以尺寸为代码的编号,如LC0912等。
建筑物外圈门窗高度一致（核对结构梁标高、高度）
外墙门窗两边有排水管处，应设置门窗垛，门窗垛不应小于200。
门窗下有悬挑板时，注意采取降板、设反坎等防排水措施。
楼电梯
楼梯净高：平台2米，梯段2.2米。
壁挂式空调室外机位净尺寸：
a、1100×600――空调板两侧都为百叶
b、1200×600――五面封堵或空调板侧面有管穿过时;
c、1000×600――除（a）（b）以外的壁挂机位；
d、当多台机平行摆放时，每增加一台，长度增加850；
e、梁下挑板空调板上皮距本层天棚完成面的高度应不小于400。
柜式空调室外机位净尺寸：
H-0.05
公共楼梯间、电梯厅结构标高
H-0.05
不带生活阳台的厨房结构标高
H-0.13
带生活阳台的厨房结构标高（即不降板）
H-0.05
小降板卫生间结构标高
H-0.13
大降板卫生间结构标高
H-0.40
挑出宽度不大于2m的阳台结构标高
H-0.13
挑出宽度大于2m的阳台结构标高
H-0.17
下层为阳台的露台结构标高（不需保温）
电梯厅内的设备管井应设距建筑完成面100高的门槛。
假复式
假复式二层如果预留卫生间一定要设置外窗。如条件限制不能设外窗时，必须预留排风道。
假复式上部若考虑做卫生间，则卫生间楼板必须一次浇筑完。
假复式上部应预留给水点。
万科图纸审核标准
万科图纸审核标准第一部分.概念设计审图重点及关键部位的管理一、大原则1.检查图纸使用的基础资料（政府批文、红线图等）是否准确。
2.对照选址意见书等设计条件检查概设是否满足要求，如有违规，要检查是否已经与政府部门协调和沟通（如未解决，应尽快组织与政府相关部门的沟通）。
3.对照设计任务书检查概念设计是否满足我司要求，提交的成果是否齐全。
4.审查概设的实施技术上有无困难，判断其可操作性。
5.应结合公司其它部门意见，结合形成读图纪要。
二、总平面1、总平面图1)核实道路红线、建筑红线或用地界线与场地内的道路等是否严格按照选址意见书绘制；2)需要保留的原始地形、建筑、构筑物、树木是否表达准确；3)核实道路红线、建筑红线或用地界线与场地内的道路及建筑物、构筑物等的定位关系是否满足规范要求；4)场地四邻原有及规划的道路的位置和主要建筑物及构筑物的位置、名称、层数，建筑间距等是否满足规划及消防等规范要求；5)设计概念的分析是否合理、思路是否连贯、清晰；6)建筑物及构筑物的±0.000标高、路网及广场标高是否合理；7)场地内的主要道路布局及主入口位置、地下车库入口位置是否合理；8)场地内的广场、停车场、停车位、消防车道、及高层建筑消防扑救场地是否合理；9)交通组织是否合理，车流、人流是否顺畅。
10)总平面建筑布局形态、功能区划是否合理，是否满足市场定位、产品定位的要求，是否能挖掘市场潜力与规避市场风险。
11)主要经济技术指标是否满足政府要求，是否满足我司《项目技术经济分析报告（预案版）》的经济要求。
12)应检查项目名称是否有误，指北针、风玫瑰的绘制有无疏漏。
三、竖向布置图1)检查建筑、构筑物的名称（或编号）、建筑、构筑物的主要室内外设计标高，以及场地四邻的道路、地面、水面等关键性标高；2)检查各主要建筑入口及道路、广场等处是否有难以协调的高差；3)检查与坡地的结合是否合理，是否注意了土方量的平衡、是否产生了不必要的高切坡；四、建筑（含建筑设计说明及建筑设计图纸）建筑设计说明中，建筑功能、建筑层数、层高、总高等表述是否正确（如为外语翻译说明，应检查翻译的准确度）；2、建筑设计图纸：平面图1)住宅建筑应检查户型平面、户型比例、平面组合等图纸是否完备，商业建筑应检查各业态的建筑平面及功能是否完备；2)建筑单体及其组合的平面功能是否符合前期市场定位、产品定位；住宅的户型设计是否有亮点和创新，户型配比是否合理；商业的业态定位、组合及配比是否合理，是否有新的亮点；3)应核实建筑平面图室内、室外地面设计标高及地上、地下各楼地面标高，以及每层建筑面积；4)检查建筑平面的经济性、合理性（如柱网、层高等）及其可操作性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
22
地下室车道上下截水沟无法 排水
地下室车道上下截水沟排水应接入总平排水管网或地下室积水 坑
23
地下室车库内积水坑采用沿墙浅明沟，防止水泵损坏引起积水 坑漫入车位地面
24
地下室汽车坡道采用倒齿,产 生噪音,影响业主休息
地下室汽车坡道防滑不采用锯齿形，采用压纹
•是否充分考虑了防水要求和
25 等级（返水、渗漏、潮湿
建筑 平面图
建筑 平面图
建筑 平面图
建筑 排水沟详
建筑 平面图
建筑 平面图 给排水 平面图
建筑 平面图
建筑 平面图
建筑 平建面筑图 平建面筑图 平建面筑图 平建面筑图 平建面筑图 平建面筑图 平面图
建筑 平面图
建筑 建筑 建筑
建筑
建筑
建筑 建筑 建筑 建筑
建筑
剖面图 剖面图 剖面图
剖面图
剖面图
剖面图 剖面图 剖面图 剖面图
项目名称 评审时间
《地下室施工图评审表》
评审部门 评审人员
分类
缺陷反馈
审图要点
建筑
1
积水坑在车位上影响客户停 车、设备检查维护
积水坑不宜设置在车位范围内
2 排水沟篦子极易被车压坏 排水沟不宜设置在车位的正前方，宜设置在车位的后方
3
地下室末端排水无引水沟， 墙体易渗水
消防末端试水、保洁用水点应有组织排水
1
•门前转弯半径够不够，有无 了望设施；
车库转弯半径不小于6米
2
•单体车库宽度、净高能否满 足使用要求；
单体车库净宽不小于3.1米，净长不小于5.7米，如存在管道、 柱等局部突出物影响停车和开车门，尺寸需相应加大。
3
•门前坡道排水坡度够不够， 门前雨蓖子排水管径应设置
4
•要求车库门开启灵活，停电 后也能开关，锁住；
8
高低压配电室、发电机房宜相邻设计且不临近水箱房（如临近 需有隔墙等隔离措施），上方严禁给排水管穿行
9
电缆沟找坡不小于0.1﹪，电缆沟应考虑排水设施
10
生活水箱房与水泵房应做隔断，连通门洞需做高度不小于 100mm的挡水坎
11
地下车库发电机房设置消防沙池
12
车道净高≥2.2m，车位净高≥2m
13
汽车坡道净高≥2m，坡度小于15%
等）
26
•按销售承诺清理回填后是否 会露出地梁，水、电管线
•居住性地下室是否设置了卫
27 生间，通风及采光设置是否
合理；
28
•楼梯口位置是否合理，搭设 楼梯净高能否满足；
车库
29
•窗口高度是否能满足防雨水 迸溅和安全要求；
地下室高窗底标高应高室外地面大于300
30
•排水管线是否单独设置，有 无防返水的考虑；
18 人防、建施图纸不一致 核对战时人防与平时民用墙、柱位置是否一致
19
剪力墙、梁后开洞，影响结 构安全
建施、结施、水施、电施、设施结合核查穿剪力墙、梁处预留 洞（孔）有无遗漏。
20
防火门采用木质，容易变 形，影响美观
地错位
地下部分与地上建筑轴线是否一致
14
垂直停车车道宽度不小于5.5m，平行停车车道宽度不小于3.8m
15
消防疏散口数量每个防火分区2个，疏散距离小于等于60m
16
电梯底坑进水
电梯底坑积水坑不能与其他积水坑联通，电梯底坑比积水坑高 度≥0.3m
17
发电机房位于在地下车库时，油箱的进油口设置在方便车辆进 出并可装卸位置方便加油；可将加油管设置到地面，方便直接
剖面图
相关图纸
给排水 平面图
5
•车库内给排水、采暖、消防 设施是否齐备，是否分户；
6
•地下车库是否考虑了防水防 潮；
防水防潮设计可否达到要求？
7
•如果不采暖，给水、采暖、 消防设施的保温考虑；
8
•车库内是否有易渗漏的雨、 排水管；
图纸描述（1栋）
是否达标 √ ×
图纸描述（2栋）
是否达标 √ ×
是否变更
不变更原 因
否
是
备注
4
车道上的排水沟两侧和雨篦 子易被压坏
车行道排水沟、集水坑放置篦子位置用角钢支撑
5
非机动车出入口车道太窄， 电动车出入困难
非机动车道坡道宽度≥2000
6
坡道淋雨车辆打滑、降噪
非机动车坡道出入口应设置遮雨设施，出入口外沿应有截水 沟，防止雨水直接流入车库
7
车库设置保洁取水点，靠近积水坑，每层不少于2个
