漏泄同轴电缆安装技术交底书教学提纲
漏缆安装指导书
漏缆安装指导书一、前言漏缆，作为一种特殊的通信线缆，在特定的通信场景中发挥着重要作用。
为了确保漏缆能够正常、高效地工作，正确的安装方法至关重要。
本指导书将详细介绍漏缆安装的流程、要点及注意事项，旨在为安装人员提供清晰、准确的操作指南。
二、漏缆简介漏缆是一种开槽的同轴电缆，通过在电缆外导体上开槽，使得电磁场能够从槽口辐射出来，从而实现信号的覆盖和传输。
漏缆具有信号覆盖均匀、适应性强等优点，广泛应用于地铁、隧道、矿井等狭长封闭空间的通信系统中。
三、安装前准备1、工具和材料准备安装漏缆需要准备以下工具和材料：（1）扳手、螺丝刀、钳子等常用工具。
（2）吊线夹、固定夹具、膨胀螺栓等安装配件。
（3）漏缆本身，确保其规格、型号符合设计要求，并检查外观有无损伤。
2、现场勘查在安装前，需要对安装现场进行详细的勘查，包括：（1）确定漏缆的敷设路径，避免与其他线缆、管道等发生冲突。
（2）测量安装距离，计算所需漏缆的长度，并预留一定的余量。
（3）检查安装环境的温度、湿度等条件，确保符合漏缆的工作要求。
3、人员培训安装人员应熟悉漏缆的性能、安装方法及安全注意事项，经过相关培训后方可进行安装作业。
四、安装步骤1、固定支撑件根据勘查确定的安装位置，使用膨胀螺栓等固定件安装吊线夹或固定夹具等支撑件，确保其牢固可靠。
2、敷设漏缆（1）将漏缆从起始端开始，沿着支撑件逐步敷设，注意保持漏缆的平直，避免扭曲、弯折。
（2）在敷设过程中，每隔一定距离使用固定夹具将漏缆固定在支撑件上，固定间距应符合设计要求。
3、连接接头（1）如果漏缆需要连接，应使用专用的接头，并按照接头的安装说明进行操作。
（2）确保接头连接牢固，接触良好，以减少信号损耗。
4、接地处理为了保证漏缆的正常工作和安全，需要进行接地处理。
将漏缆的外导体与接地系统可靠连接，接地电阻应符合相关标准。
5、标识和标签在安装完成后，应对漏缆进行标识和标签，注明漏缆的型号、规格、起点和终点等信息，以便日后维护和管理。
02.漏缆安装技术交底书
02.漏缆安装技术交底书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII技术交底书ZT11DWJL11－03现场清除掉所有垃圾或者不再需要的临时设施。
4.施工现场工具材料必须摆放整齐，保证现场施工场地整洁、干净、工完料清。
5.施工过程中产生的废料和饭盒、塑料袋等生活废品要当日下班时带出工地，集中处理，严禁随意抛扔。
四、施工部位心圩车辆段出入段线、出入场线、科园大道站至平良立交站23个区间。
五、施工流程及工艺标准1.安装漏缆卡具（1）在设计图纸规定标高的隧道壁安装膨胀螺栓，膨胀螺栓间距1.0m，在同一高度上成一条直线。
（2）在膨胀螺栓上固定漏缆卡具。
每隔1m安装1个普通型漏缆夹具，每隔10m安装1个防火型漏缆夹具。
（3）漏缆卡具要求安装牢固，不允许发生松动、脱落现象。
（4）漏缆要穿过水管、钢管等时，此处无法将漏缆卡进卡具，所以水管1m之内不应该安装卡具。
（5）当漏缆需要跨越凹凸墙面、人防门等处时时，不能直接转弯。
此时需要用扁钢制作支架或用钢丝绳吊挂，并用钢扎带固定，在转弯处使用普通卡具进行固定，如下图所示。
2. 漏缆及馈线单盘测试（1）单盘测试：单盘漏缆主要测试环阻、绝缘电阻和耐压等特性。
终端及调相软缆测试绝缘电阻和耐压直流特性。
（2）漏泄同轴电缆单盘直流电气性能标准如下表：序号项目单位漏缆规格代号42 32 221内导体直流电阻20℃，max光滑铜管Ω/km—0.69 1.09螺旋皱纹钢管0.88 ——2外导体最大直流电阻（20℃）Ω/km0.42 0.57 1.20 3绝缘介电强度（直流，1min）V 15000 10000 100004 最小绝缘电阻MΩ·km 50003.布放漏缆（1）架好电缆盘，离地10cm后将漏缆头从缆盘上方缓缓拉出。
（2）在漏缆布放时5至7米设1人用同侧肩抬放，匀速前进，在拐弯和过人防门保证漏缆弯曲半径；当漏缆被全部展放拉出后，将漏缆理直并放置于上托架的一侧。
06_漏泄同轴电缆敷设、接续施工作业指导书报告
京沪高速铁路通信系统工程编号：JH/TX 006漏泄同轴电缆敷设、接续施工作业指导书中国铁路通信信号集团公司京沪高速铁路四电系统集成第八工区施工项目部2010 年 6月发布 2010 年 6月实施1适用范围适用于铁路GSM-R通信工程漏泄同轴电缆的敷设、接续施工。
2作业准备2.1 内业技术准备该项施工作业进行前应认真阅读并审核施工图纸，澄清有关技术问题，组织技术人员认真学习实施性施工组织设计，并对相关作业人员进行技术交底，熟悉有关规范及技术标准，制定安全保证措施。
2.2 外业技术准备该项安装作业进行前应收集作业层中所涉及的各种外部技术数据资料，包括漏缆敷设位置的确定等。
3技术要求3.1 单盘漏泄同轴电缆的内外导体直流电阻、绝缘介电强度、绝缘电阻等电气特性应符合设计指标。
3.2 漏缆的交流电气特性主要检查特性阻抗、电压驻波比、标称耦合损耗、传输衰减等指标符合设计要求。
3.3 漏缆在敷设的过程中严禁急剧弯曲，最小弯曲半径应符合相关规定。
3.4 连接器在安装完毕之后应进行质量检查。
3.5 漏泄同轴电缆支撑杆埋设深度应符合铁路行业标准的相关规定。
4施工程序与工艺流程4.1 施工程序施工准备→隧道内吊夹安装→隧道外支撑杆安装→漏缆敷设→漏缆连接器的安装→复测4.2 工艺流程5施工要求5.1 施工准备5.1.1 漏泄同轴电缆进场质量检查按照《单盘泄漏同轴电缆测试作业指导书》的要求对进场漏缆进行质量检查。
5.1.2 根据设计图纸和铁路公里标对以下内容进行复测：（1）隧道外架挂漏泄同轴电缆区段的辅助杆位置、杆距、杆高及漏泄同轴电缆长度；（2）隧道内漏泄同轴电缆架挂位置、长度；（3）区间机房位置、供电方式及供电线路径路。
5.1.3 根据现场调查结果制定隧道内及隧道外漏缆敷设、安装的施工方案，对作业人员进行施工技术交底。
5.2 隧道内吊夹安装5.2.1 画线根据设计规定的安装位置及高度要求，进行画线。
若与回流线距离过近，要保持60cm 的距离。
GSM-R漏泄同轴电缆培训资料
焦作铁路电缆工厂 2010 年 3 月
目录
1、漏泄同轴电缆介绍.....................................................................................................................2 1.1、漏泄同轴电缆的发展与应用..........................................................................................2 1.2、漏泄同轴电缆构成..........................................................................................................3 1.3、漏泄电缆工作原理..........................................................................................................5 1.3.1 漏泄电缆的类型和漏泄原理...............................................................................5 1.3.1.1 耦合型漏缆........................................................................................................5 1.3.1.2 辐射型漏缆........................................................................................................5 1.3.1.3 漏泄型漏缆........................................................................................................7 1.4、漏泄电缆的性能指标......................................................................................................8 1.4.1 传输损耗...............................................................................................................8 1.4.2 耦合损耗...............................................................................................................9 1.4.3 总损耗及其变化范围.........................................................................................10 1.4.4 漏泄电缆的物理性能.........................................................................................11
无线通信系统漏泄同轴电缆的施工技术
在通信行业中，能在诸如地下铁道、隧道、地下街道、矿井、 高大建筑之类的限定空间中无线通信系统依然保持高质量通 信的漏泄同轴电缆已逐渐成为行业中的宠儿。笔者在通信行 业已从业多年，对无线通信系统漏泄同轴电缆颇有一些研究， 特别是对该种电缆的施工技术有一些较为独到的见解，在大 量实践中总结出了许多值得注意的问题。
外护套等几个部分，较之普通的射频同轴电缆，其只在外导体
２０８
上存在规律的辐射槽孔的差别。漏泄同轴电缆以铜管做内导 体，外部以绝缘线螺旋缠绕，其外层装有绝缘套管以固定外导 体，外导体结构呈压纹理状。
漏泄同轴电缆的类别是按其持性阻抗、绝缘外径、耦合损 耗、燃烧持性、使用频段和衰减常数来进行划分。50 和 75 是漏泄同轴电缆最佳的特性阻抗值，而漏泄同轴电缆的绝缘 外径可选的规格就比较多了，40.00mm、37.00mm、23.00mm、 17.00mm、11.50mm、9.00mm、7.25mm、4.80mm、3.70mm、 2.95mm 都是可以选择的[1]。
1 漏泄同轴电缆工作原理
1.1 无线通信系统漏泄同轴电缆的概念 在如今的通信、电视、广播、雷达、导航、微波中继、遥测等
行业领域中，射频电缆应用相当之广泛，基本占据了通信电缆 的主导地位，其具有作各种电子设备的机器内部连线或是相 互连接线，抑或是无线信号发射接收装置的天线馈电线的作 用。这种电缆可拆分为引导电气信号的导体、保护导体免受 外界环境侵害的护套、作为信号传输媒介的绝缘结构部分。然 而，这种射频电缆并不适合用在诸如地下铁道、隧道、地下街 道、矿井、高大建筑之类的限定空间中，因此，另一种适合用在 限定空间中的电缆——漏泄同轴电缆应运而生，这种电缆兼 具了传输线和天线的多重性能，便于构建有线通信和无限通 信相结合的通信环境，让通信台即使处于地下隧道或是矿井 之下的环境中，都能享受到高质量的移动无线通信并实现一 些自动控制操作[2]。 1.2 漏泄同轴电缆工作原理
电缆安装安全技术交底模板

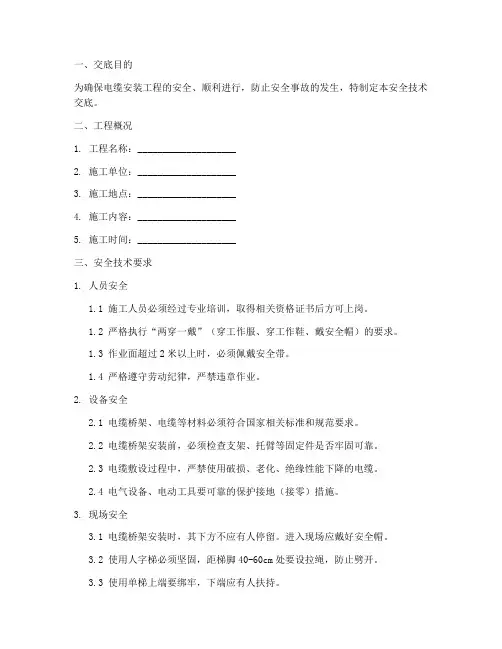

一、交底目的为确保电缆安装工程的安全、顺利进行，防止安全事故的发生，特制定本安全技术交底。
二、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工内容：____________________5. 施工时间：____________________三、安全技术要求1. 人员安全1.1 施工人员必须经过专业培训，取得相关资格证书后方可上岗。
1.2 严格执行“两穿一戴”（穿工作服、穿工作鞋、戴安全帽）的要求。
1.3 作业面超过2米以上时，必须佩戴安全带。
1.4 严格遵守劳动纪律，严禁违章作业。
2. 设备安全2.1 电缆桥架、电缆等材料必须符合国家相关标准和规范要求。
2.2 电缆桥架安装前，必须检查支架、托臂等固定件是否牢固可靠。
2.3 电缆敷设过程中，严禁使用破损、老化、绝缘性能下降的电缆。
2.4 电气设备、电动工具要可靠的保护接地（接零）措施。
3. 现场安全3.1 电缆桥架安装时，其下方不应有人停留。
进入现场应戴好安全帽。
3.2 使用人字梯必须坚固，距梯脚40-60cm处要设拉绳，防止劈开。
3.3 使用单梯上端要绑牢，下端应有人扶持。
3.4 打眼时，要戴好防护眼镜，工作地点下方不得站人。
3.5 严格遵守施工组织设计规定，不准违章作业，在吊物下严禁站人或行走。
4. 防火、防爆4.1 电缆敷设过程中，严禁使用明火。
4.2 敷设在竖井内和安装不同防火区的桥架，按设计要求位置，有防火隔墙措施。
4.3 电缆桥架、电缆等材料应远离火源，避免火灾事故的发生。
四、应急处置1. 电缆敷设过程中，如发现电缆破损、老化等情况，应立即停止敷设，及时更换。
2. 如发生触电事故，应立即切断电源，进行现场急救，并立即上报。
3. 如发生火灾事故，应立即使用灭火器进行灭火，并立即上报。
五、交底记录1. 交底日期：____________________2. 交底人：____________________3. 接收人：____________________六、注意事项1. 施工人员必须认真学习本安全技术交底，确保安全施工。
铁路通信工程漏泄同轴电缆施工作业指导书.docx
铁路通信工程漏泄同轴电缆施工作业指导书1. 适用范围本作业指导书适用于GSM-R数字移动通信工程漏泄同轴电缆施工。
2. 作业准备2.1内业技术准备施工前根据设计图和铁路公里标对下列内容进行复测：（1）隧道外架挂漏泄同轴电缆区段的电杆位置、杆距、杆高及漏泄同轴电缆长度；（2）隧道内漏泄同轴电缆架挂位置、长度；（3）区间机房位置、供电方式及供电线路径路。
作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，对施工人员进行技术交底，对参加施工人员进行上岗前技术培训。
2.2外业技术准备隧道二衬施工验收结束，隧道壁具备打眼条件，满足施工队伍进场施工需要。
夏核漏缆位置与通信图纸设计位置是否…致；根据轨顶标高复核漏缆吊挂高度。
3. 技术要求3.1漏泄同轴电缆到达现场后进行检查，其型号、规格、数量及质量符合设计要求及相关技术标准的规定。
3.2漏泄同轴电缆单盘直流电气特性符合表3.2的规定。
交流电气特性主要检查特性阻抗、电压驻波比、标称耦合损耗、传输衰减等，符合设计要求和相关技术标准的规定。
注：漏泄同轴电缆规格代号：42绝缘层标称外径42mm,对英寸：1-5/8英寸；32——绝缘层标称外径32mm,对英寸：1-1/4英寸；22——绝缘层标称外径22mm,对英寸：7/8英寸。
3.3隧道内漏泄同轴电缆支架的安装位置和固定方式符合设计要求。
3.4隧道内漏泄同轴电缆吊挂位置符合设计要求，吊挂高度距轨面4.5m。
3.5隧道外漏泄同轴电缆架设方式采用H型钢柱支撑和钢丝承力索吊挂方式。
承力索采用7X <1>2.6mm的镀锌钢绞线。
3.6漏泄同轴电缆的接续可靠、牢固，装配后接头外部按设计要求进行防护。
（6）漏泄同轴电缆与其他线经同支架安装时，尽可能避免交叉。
如无法避免时，注意将漏泄同轴电缆布设在外侧，避免其他线缆阻挡漏泄同轴电缆的信号覆盖。
最新4-漏缆安装施工作业指导书汇总
4-漏缆安装施工作业指导书兰新铁路第二双线甘青段通信工程编号：CRSC-TX-004 漏缆安装施工作业指导书中国铁路通信信号股份有限公司单位: 兰新铁路甘青段系统集成项目经理部编制:审核:批准:年月日发布年月日实施漏泄同轴电缆安装施工作业指导书1 使用范围适用于兰新铁路隧道漏缆敷设施工。
2 作业准备2.1 业内技术准备开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底、岗前技术培训。
2.2 外业技术准备根据施工图纸提供的漏缆架设径路进行现场复测，确定图纸所给漏缆长度、径路、防护是否相符。
检查径路上的隧道壁、避车洞、杆路、过轨预留等是否具备敷设条件，确定敷设位置。
3 技术要求3.1 隧道内LCX支架安装要求1.LCX固定件应采用膨胀螺栓方式固定，使用专用卡具安装漏缆；2.采用吊夹固定LCX时，吊夹间距为1m，防火夹间隔10m；3.支架孔的高度应符合设计要求，孔距宜为0.8～1.5m；4.支架孔的直径、孔深应符合设计要求；孔应平直，不得成喇叭状；3.2 隧道内LCX敷设要求1.LCX吊挂应在隧道侧壁，槽口朝向线路侧；2.电力牵引供电区段隧道内LCX吊挂位置应符合设计要求。
当LCX与回流线、接地母线在同侧吊挂时，其距离应不小于0.6m。
与吸上线交越时，LCX外应加套厚0.8mm，长0.5m的聚乙烯塑料护套防护；3.敷设隧道内LCX宜采用机械施工。
当采用人工抬放、展放时人员间隔宜为5-7m，应避免LCX拖地；4.LCX在敷设过程中,严禁急剧弯曲。
LCX最小弯曲半径应大于漏缆外径的20倍。
5.LCX与其他线缆同支架安装时，尽可能避免交叉。
如无法避免时，应将LCX布设在外侧，避免其他线缆阻挡LCX的信号辐射。
3.3 隧道外LCX支柱安装要求1.单独立杆路架设时，支柱之间距离、隧道口及设备房屋处距第一根支柱距离应符合设计要求；承力索与柱顶之间的距离应不大于0.3m；2.预应力混凝土支柱质量应符合相关技术标准的规定，埋设深度、方式应符合标准要求；3.采用支柱安装时，其钢丝承力索宜采用7×Φ2.2mm镀锌钢绞线；4.LCX与接触网同杆架设时，应确认接触网支柱上预留安装LCX的条件。
电缆线路安装技术交底
电缆线路安装技术交底背景在电力、通信及各种重要领域，电缆线路的建设和安装是必不可少的。
电缆线路安装的质量关系到工程效果的稳定性和安全性，因此必须在安装过程中严格遵守有关规定，采取科学的施工方式和有效的质量控制措施，细化每一个环节、每一个细节。
本文旨在通过对电缆线路安装技术的详细交底，提高电缆线路施工质量，保障施工安全。
安全要求电缆安装过程中，必须保证施工人员的安全。
施工人员应该做到：•佩戴必要的安全防护用品，如安全帽、安全鞋等•严格按照受到的安全培训进行操作•右手拿工具，左手保险•禁止饮酒、吸烟等不良习惯•网络地线应采用黄绿双色线材料准备在电缆安装过程中，应事先准备好所需材料和工具，包括：•电缆，应根据电缆型号、规格进行选择•电缆附件，应配套使用•电缆支架、固定卡等•与地面接触的金属件的表面除锈、涂漆•需要使用的工具和装置：电缆轮、滑移板、铜嘴、钳子、高空作业绳索、吊篮、安全带等。
设计要求在电缆线路的设计过程中，必须考虑到安装的难度和实际操作过程中存在的问题。
在设计中应包括以下要求：•清晰明确的电缆路线•合理安排电缆的长度与数量•合理安排电缆的弯曲半径，避免出现横向和纵向运输时的压力过大•考虑电缆的端部与松弛度•合理安排电缆安装的工艺要求和标准现场验收电缆线路安装结束后需要进行现场验收。
在现场验收前，必须对施工过程中出现的问题进行修正。
验收需要满足的要求包括：•线路的起始点和终点应该与设计路线相一致•电缆应按规格、型号进行安装，并应检查电缆的低压和高压部分是否正确连接，保证工程的稳定性•每个电缆的电压、电流、绝缘电阻等指标应满足规定的要求•相邻电缆之间必须要有足够的间隔，并确保安装质量•所有电缆必须做好绝缘处理和防护措施，确保电缆不受到外界环境的影响维护保养电缆线路的稳定运行需要定期的维护和保养，以确保其正常运行。
维护和保养应从以下几个方面来进行：•定期对电线表面进行擦拭及检查，确保电线的表面干净、光滑，避免氧化、腐蚀等情况•定期检查电线连接点处，以便及时进行异常处理•应及时加装修复用电缆，在发现电缆出现泄漏、破损、老化、裂纹等情况时，应及时进行更换，以确保电力的正常运行结论电缆线路安装是一项复杂而又细致的工作，需要考虑到很多因素，从而保证电缆线路的安装质量。
最新09漏泄同轴电缆工程作业指导书
09漏泄同轴电缆工程作业指导书宁西铁路西安至合肥段增建第二线工程（武汉局管段）站后工程NXZH-1标段通信施工作业指导书漏泄同轴电缆工程单位：中铁电气化局集团有限公司宁西铁路增建二线工程NXZH-1项目部编制：审核：批准：年月日发布年月日实施目录目录 (3)1.适用范围 (1)2.作业准备 (1)3.技术要求 (1)4.施工程序与工艺流程 (2)5.施工要求 (2)5.1施工准备 (2)5.2漏泄同轴电缆单盘测试 (3)5.3隧道内漏缆安装 (3)5.4隧道外漏缆安装 (5)5.5漏缆接续 (5)5.6系统调测 (7)6.劳动组织 (7)6.1人员配置 (7)6.2岗位职责 (8)7.材料要求 (8)8.设备机具配置 (9)9.质量控制及检验 (10)9.1质量控制标准 (10)9.2质量检验 (10)10.安全及环保要求 (12)10.1安全要求 (12)10.2文明施工及环境保护措施 (13)漏泄同轴电缆工程施工作业指导书1.适用范围本施工作业指导书适用于新建武汉至咸宁城际铁路四电集成通信专业漏泄同轴电缆工程的施工。
2.作业准备（1）熟悉、审查施工图纸和相关设计资料。
熟悉图纸，要求参加施工的技术人员充分了解和掌握设计意图、结构与构造特点及技术要求。
参与施工图设计会审和设计交底及项目部的安全技术交底。
澄清有关技术问题。
（2）严格技术核定和设计变更的签证制度，如设计图纸修改，技术核定和设计变更资料都要有正式的文字记录，归入工程施工档案。
（3）对拟建工程进行实地勘测和调查。
（4）熟悉相关法律、法规、规范及技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核后持证上岗。
（5）编制工程设备和材料、施工机械及工器具设备以及仪表的需用计划等。
3.技术要求认真贯彻执行《铁路通信施工规范 TB 10205-99》、《高速铁路通信工程施工质量验收标准 TB 10755-2010》、《铁路通信工程施工技术指南 TZ 205-2009》、《铁路通信漏泄同轴电缆 TB/T 3201-2008》、《GSM-R数字移动通信网设备技术规范第五部分：中继传输系统(V1.0)》和《铁路GSM-R数字移动通信工程施工质量验收暂行标准铁建设[2007] 163号》等技术规范标准。
漏缆-安装指导手册
9 / 15
建筑物内安装电缆 概要 因为许多不同的建筑物设计也不同，所以不可能为所有的建筑物拟定一份精确详细的 安装指导书。 以下几项会有特固定夹的墙，天花板和地板的结构。 • 所选的固定方式 • 等等
以下的细节仅仅是我们多年的经验总结。安装公司负责设备的选择和应用。 在建筑物，工厂等内工作时，必须遵守对隧道工人的要求和相应的雇主责任保险协会 的规定（工业安全条例）。电缆铺设线路，安装高度，接地连接等都必须在施工前被 确定。 特别要注意漏缆和其他建筑物成分间的距离。比如：导体，电缆和金属物。 也要特别注意防火规定。特别是要正确密封墙上开口。
6 / 15
利用运营中的短暂暂停在隧道中进行安装 如果在已运行的隧道中安装漏缆，通常只能在夜间短暂暂停时进行施工。 这种情况下使用特殊车辆进行电缆安装通常是不经济的。此时，可以借助梯子来安装 电缆固定夹。也可以借助可在铁轨上移动的移动脚手架进行施工。 注意事项： 如果施工中没有切断悬缆，那么只有用非导体做成的梯子（如：木头、塑料）才允许 被使用。 必须遵守对隧道工人的要求和工业安全条例，特别要注意带电导线的安全距离。 如果施工中不需要或只需要很短的梯子，那么一些铁 路主管部门也会允许在交通不繁忙的时段进行施工。 这种情况下，要配置特别培训过的安全人员，以保证 所有施工人员的安全。 强烈推荐使用无绳电钻。因为使用它，在任何危险事 件发生时，人员都可以迅速撤离轨道区域。 由于是在地铁运营的空隙，所以不能直接用轨道推车 或电缆拖车将漏缆载入隧道，同时进行安装。 这种情况下，事先用轨道推车或其他特殊车辆将漏缆 载入隧道，放置于轨道邻近处。
8 / 15
在尚未投入使用的隧道内安装电缆 如果在尚未投入运营的隧道内安装电缆，就可以借助于特殊车辆，事先准备的合适的 拖车，轨道推车，平台或脚手架。所有的车和发电机都应配备最新的排气过滤器。在 已经铺设了轨道的隧道中，可双向行进的车是理想的选择。这些车不仅能在公路上而 且能在铁路上使用。（比如：乌尼莫格车。） 以下是安装车辆所需的附加设备，我们的经验已证实它们非常实用。
漏泄同轴电缆接续培训讲义PPT(44张)
焦阳
01 漏缆基础知识 02 漏缆接续制作 03 漏缆线路测试
目录
PAGE DIRECTORY
一、漏缆基础知识
一、漏缆基础知识
1.漏泄同轴电缆构成 漏缆是漏泄同轴电缆的简称（Leaky Coaxial Cable）通常又
简称为泄漏电缆或漏泄电缆，其结构与普通的同轴电缆基本一 致，漏泄同轴电缆主要由内导体、绝缘介质、带槽孔外导体和 电缆护套等构成。
一、漏缆基础知识
内导体采用光滑铜管或轧纹螺旋铜管,外导体采用簿铜皮,其 上开制不同形式的槽孔纵包而成,槽孔形式多种多样,有八字形、U 字形、┙字形、一字形、椭圆形等,而且槽孔的排列也不尽相同。
一、漏缆基础知识
2. 漏泄电缆工作原理及类型
横向电磁波通过同轴电缆从发射端传至电缆的另一端。当 电缆外导体完全封闭时，电缆传输的信号与外界是完全屏蔽的， 电缆外没有电磁场，或者说，测量不到有电磁辐射。同样地， 外界的电磁场也不会对电缆内的信号造成影响。
一、漏缆基础知识
漏缆连接示意图
知识点:1/2、7/8、1-5/8指的是线缆直径，单位为英寸，1英寸= 2.54厘米
Hale Waihona Puke 一、漏缆基础知识5.漏缆在隧道覆盖中的应用 辐射型漏缆因其方向性好、频率特性优、越抗干扰能力强、
耦合损耗小等特点，非常适合在隧道覆盖场景应用。
二、漏缆接续制作
二、漏缆接续制作
1.漏缆接头
一体式（短）
一体式（长）
分体式
二、漏缆接续制作
2.制作漏缆接头工具、仪表及材料
工具
序号 1 2 3 4 5 6 7 8
名称 钢锯 钢尺 手锉 橡胶锤 铜丝（除尘）刷 裁纸刀 剪刀 喷枪
技术交底记录-漏缆
安全技术交底记录表技术交底项目通信线路施工交底时间交底地点交底资料编写资料接受人交底资料宣贯交底对象对象人数技术交底内容一、交底依据：《铁道工程施工及验收规范》《xxxxxxxGSM-R基站子系统图》二、交底内容：通信干线光缆线路施工；站场光电缆线路施工。
1、施工准备：（1）图纸准备：准备并熟悉《xxxxx通信设计总图》、《xxxxxGSM-R基站子系统图》（2）光缆到货清点、测试、运输，收集保存好合格证、测试记录等文件（3）组织技术员、领工员、及工人；准备施工机具及车辆，机具包括：发电机、电锤、锤头、墨斗、千斤顶、大轴、盒尺等。
2、径路复测：1)以设计文为依据，对漏缆径路进行复测。
2)确定接头位置、数量、规格及施工方法。
3)确定漏缆敷设时的卸车地点及敷设方法。
4）联系站前单位确保施工顺利。
3、漏缆径路选择1、隧道内泄露电缆采用1-5/8”漏缆，泄露电缆架设在隧道壁上，与隧道内光缆沟同侧敷设。
泄露电缆在隧道内的挂高距轨面4.65米，要求架挂平直，不能上下起伏。
漏缆吊夹间距1米，每10米设1个防火吊夹。
泄露同轴电缆与接触网回流线的距离必须大于0.6米，与吸上线交越时，漏缆外套厚0.8mm、长0.5m的聚乙烯塑料管做防护。
2、隧道外隧道口光纤直放站机房至隧道壁上泄露电缆之间采用钢丝承力索吊挂方式。
机房旁立12米馈线引入电杆，隧道壁上设拉板，承力索采用7×2.2mm镀锌钢绞线。
隧道外漏缆的架设采用电杆、角钢支架支撑和钢丝承力索吊挂方式，电杆间距35米，承力索采用7×2.2mm镀锌钢绞线。
泄露电缆在承力索上采用吊夹固定，吊夹间距1米，每隔10米安装1个防火吊夹，吊挂后的泄露电缆的垂直度应保持在20摄氏度是0.15至0.2米范围内。
泄露电缆吊挂后应距钢轨面4.5~4.8米。
泄露电缆与接触网回流线距离应大于0.6米，与牵引供电带电部分的距离不小于2米。
3、基坑开挖及底盘卡盘埋设1、电杆埋深按铁路电力施工规范施工：8米电杆埋深1.7米，10米电杆埋深1.9米，12米电杆埋深为2.1米，根据设计图纸要求，基坑均应设置底盘。
漏泄同轴电缆单盘测试技术交底
三、测试注意事项
1、漏缆测试时需要保证在干燥无污染的情况下进行；
2、不得在有测试电压的情况下，将导线接到或拨出物体，并且也不得接触被测物体及导线；
3、不要将输出与地线或交流电源线短路，以免外壳带有高压电；
4、仪器处于外控时，操作应特别小心，以免无意中接通高压；
6、作业人员应正确使用仪表，测试记录要真实，字迹清楚，每项目都必须写明测试人、记录人和测试日期、仪表型号等。
五、安全措施
1、仔细检查测试所用电源，测试完毕应及时切断电源；
2、有接地要求的仪表应良好接地；
3、使用喷灯应遵照有关规定，妥善保管，并配置灭火器；
4、缆盘应放置平衡，以免发生意外；
5、在测试时，万一发生紧急情况，应立即切断电源。
2、收集漏缆出厂记录、合格证；检查漏缆头是否密封好，漏缆有无压扁损坏等现象，并做好记录；
3、准备好测试仪器及工具；主要用到的仪器有直流电阻测试仪、耐压测试仪、万用表和兆欧表等；
4、在单盘测试时，需保障测试的环境；避免湿度和温度过大影响测试结果；
5、参照现行通信行业标准《通信电缆—物理发泡聚乙烯绝缘漏泄同轴电缆》（YD/T 1120）进行单盘测试。
漏缆单盘测试技术交底签到表
顺号
姓名
职务、职称
备注
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
编号：XXXX-X-XXXX-001
XXXX工程
漏泄同轴电缆单盘测试
技 术 交 底 纪 要
02.漏缆安装技术交底书
技术交底书ZT11DWJL11－032.工程完工后，应按要求进行拆除安全防护设施和临时设施并将工地及周围环境清理整洁，做到工完料清，场地整洁。
3.施工过程中，确保施工现场不出现不必要的障碍，存放和处置好设备及多余货物，从现场清除掉所有垃圾或者不再需要的临时设施。
4.施工现场工具材料必须摆放整齐，保证现场施工场地整洁、干净、工完料清。
5.施工过程中产生的废料和饭盒、塑料袋等生活废品要当日下班时带出工地，集中处理，严禁随意抛扔。
四、施工部位心圩车辆段出入段线、出入场线、科园大道站至平良立交站23个区间。
五、施工流程及工艺标准1.安装漏缆卡具（1）在设计图纸规定标高的隧道壁安装膨胀螺栓，膨胀螺栓间距，在同一高度上成一条直线。
（2）在膨胀螺栓上固定漏缆卡具。
每隔1m安装1个普通型漏缆夹具，每隔10m安装1个防火型漏缆夹具。
（3）漏缆卡具要求安装牢固，不允许发生松动、脱落现象。
（4）漏缆要穿过水管、钢管等时，此处无法将漏缆卡进卡具，所以水管1m之内不应该安装卡具。
（5）当漏缆需要跨越凹凸墙面、人防门等处时时，不能直接转弯。
此时需要用扁钢制作支架或用钢丝绳吊挂，并用钢扎带固定，在转弯处使用普通卡具进行固定，如下图所示。
2. 漏缆及馈线单盘测试（1）单盘测试：单盘漏缆主要测试环阻、绝缘电阻和耐压等特性。
终端及调相软缆测试绝缘电阻和耐压直流特性。
（2）漏泄同轴电缆单盘直流电气性能标准如下表：序号项目单位漏缆规格代号42 32 221 内导体直流电阻20℃，max光滑铜管Ω/km—螺旋皱纹钢管——2 外导体最大直流电阻（20℃）Ω/km3 绝缘介电强度（直流，1min）V15000 10000 100004 最小绝缘电阻MΩ·km50003.布放漏缆（1）架好电缆盘，离地10cm后将漏缆头从缆盘上方缓缓拉出。
（2）在漏缆布放时5至7米设1人用同侧肩抬放，匀速前进，在拐弯和过人防门保证漏缆弯曲半径；当漏缆被全部展放拉出后，将漏缆理直并放置于上托架的一侧。
作业指导书-漏缆敷设
作业指导书-漏缆敷设大连地铁专用通信系统安装工程编号：CRSC-TX-005漏泄同轴电缆敷设作业指导书单位：大连地铁专用通信系统安装工程项目经理部编制：审核：批准：年月日发布年月日实施目录漏泄同轴电缆敷设作业指导书 (1)1. 适用范围 (1)2. 作业准备 (1)2.1 内业技术准备 (1)2.2 外业技术准备 (1)3. 技术要求 (1)4. 施工程序与工艺流程 (2)4.1 施工程序 (2)5. 施工要求 (2)5.1 施工准备 (2)5.2 径路复测 (3)5.3 漏缆运输 (3)5.4 隧道内画线 (4)5.5 隧道内钻孔 (4)5.6 隧道内卡具安装 (5)5.7 漏缆敷设 (6)6. 劳动组织 (8)7. 材料要求 (8)8. 设备机具配置 (8)9. 质量控制与检验 (9)9.1 质量控制 (9)9.2 质量检验 (9)10. 安全及环保要求 (11)10.1 安全要求 (11)10.2 环保要求 (11)漏泄同轴电缆敷设作业指导书1. 适用范围适用于大连地铁专用通信系统安装工程漏泄同轴电缆敷设施工。
2. 作业准备2.1 内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训。
2.2 外业技术准备根据施工图纸提供的漏缆敷设径路进行现场复测，确定图纸所给漏缆长度、径路、敷设方式是否相符，并在图纸上做好标记。
检查漏缆径路上的隧道、接触网杆等是否具备敷设条件。
3. 技术要求3.1 施工中应整盘敷设，不得任意切断漏缆。
3.2 施工中应保证漏缆外护（层）套不得有破损，缆两端头密封性能良好。
3.3 漏缆距钢轨面的吊挂高度应为4.5～4.8m。
3.4 电气化区段漏缆应在接触网回流线的另侧。
不得已设在同侧时，漏缆与回流线、接地母线的距离不应小于600mm，与牵引供电设备带电部分的距离不得小于2m。
09漏泄同轴电缆工程作
09漏泄同轴电缆工程作业指导书宁西铁路西安至合肥段增建第二线工程（武汉局管段）站后工程NXZH-1标段通信施工作业指导书漏泄同轴电缆工程单位：中铁电气化局集团有限公司宁西铁路增建二线工程NXZH-1项目部编制：审核：批准：年月日发布年月日实施目录1.适用范围 (1)2.作业准备 (1)3.技术要求 (1)4.施工程序与工艺流程 (2)5.施工要求 (3)5.1施工准备 (3)5.2漏泄同轴电缆单盘测试 (4)5.3隧道内漏缆安装 (4)5.4隧道外漏缆安装 (6)5.5漏缆接续 (7)5.6系统调测 (8)6.劳动组织 (10)6.1人员配置 (11)6.2岗位职责 (11)7.材料要求 (12)8.设备机具配置 (12)9.质量控制及检验 (14)9.1质量控制标准 (14)9.2质量检验 (14)10.安全及环保要求 (16)10.1安全要求 (16)10.2文明施工及环境保护措施 (17)漏泄同轴电缆工程施工作业指导书1.适用范围本施工作业指导书适用于新建武汉至咸宁城际铁路四电集成通信专业漏泄同轴电缆工程的施工。
2.作业准备（1）熟悉、审查施工图纸和相关设计资料。
熟悉图纸，要求参加施工的技术人员充分了解和掌握设计意图、结构与构造特点及技术要求。
参与施工图设计会审和设计交底及项目部的安全技术交底。
澄清有关技术问题。
（2）严格技术核定和设计变更的签证制度，如设计图纸修改，技术核定和设计变更资料都要有正式的文字记录，归入工程施工档案。
（3）对拟建工程进行实地勘测和调查。
（4）熟悉相关法律、法规、规范及技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核后持证上岗。
（5）编制工程设备和材料、施工机械及工器具设备以及仪表的需用计划等。
3.技术要求认真贯彻执行《铁路通信施工规范TB 10205-99》、《高速铁路通信工程施工质量验收标准TB 10755-2010》、《铁路通信工程施工技术指南TZ 205-2009》、《铁路通信漏泄同轴电缆TB/T 3201-2008》、《GSM-R数字移动通信网设备技术规范第五部分：中继传输系统(V1.0)》和《铁路GSM-R数字移动通信工程施工质量验收暂行标准铁建设[2007] 163号》等技术规范标准。
漏泄同轴电缆安装技术交底书..
漏泄同轴电缆安装技术交底书表格编号1310项目名称第 1 页共 16 页交底编号工程名称设计文件图号工程部位隧道漏泄同轴电缆交底日期技术交底内容一、说明适用于通信系统隧道漏缆敷设施工。
二、施工准备1.开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底、岗前技术培训。
2.根据施工图纸提供的漏缆架设径路进行现场复测，确定图纸所给漏缆长度、径路、防护是否相符。
3.检查径路上的隧道壁、避车洞、杆路、过轨预留等是否具备敷设条件，确定敷设位置。
三、技术要求3.1 隧道内LCX支架安装要求1.LCX固定件应采用膨胀螺栓方式固定，使用专用卡具安装漏缆；2.采用吊夹固定LCX时，吊夹间距为1m，防火夹间隔10m；3.支架孔的高度应符合设计要求，孔距宜为0.8～1.5m；4.支架孔的直径、孔深应符合设计要求；孔应平直，不得成喇叭状；3.2 隧道内LCX敷设要求1.LCX吊挂应在隧道侧壁，槽口朝向线路侧；电气特性检验报告。
3) 直流特性检验用直流电桥测试漏缆内、外导体直流电阻，用耐压表测试绝缘介电强度，用绝缘电阻测试仪测试漏缆最小绝缘电阻，测试数值符合规范及设计要求，形成测试记录。
测试完毕，切除漏缆、射频缆开剥部分，用热缩帽缩封漏缆、射频缆两端。
技术人员用油漆在合格的缆盘进行标注，标注内容包括：缆线型号、测试长度、自编号。
将缆线端头固定在缆盘上，对缆盘外包装进行恢复。
5.2 隧道内漏缆卡具安装1.画线根据设计规定的安装位置及高度要求，进行画线；距钢轨面的高度应为4.5m。
画线应在接触网回流线的另侧。
不得已在同侧时，与回流线、接地母线的距离不应小于600mm，与牵引供电设备带电部分的距离不得小于2m。
画出的线保持与轨面平行。
2.钻孔孔应打在所画线上，孔距宜为1m；距隧道口最里侧垂直引下线2米处打第一个眼孔，钻孔的直径及孔深应满足设计及卡具安装要求，孔眼要求平直，不得成喇叭状，用吹灰器清除干净孔内粉尘。
漏缆培训材料 第二部分 漏泄同轴电缆安装
压到利刃或尖角上； 对电缆进行冲压或急拉； 同利刃或粗糙面摩擦； 过度扭曲电缆； 最低安装温度； Œ· 最低安装温度主要同塑料及电缆其它构成材料的机械性能有关。在低温下，塑料会变硬且 容易受机械损伤，比如断开或裂开。应注意该最低温度为电缆的温度而非环境温度。一般情 况下，室内为-40℃，户外则为-20℃。来自出库检验供 应 部
安全装运
仓 管
到货检验
仓 管
货物存放
地铁安装、督导阶段
经工 理程
督 导 工 程 师
〉〉 施 工计划
物料入场 开箱检查
施 工 队
工程队入场 工程施工
督 导 工 程 师
工程督导
调 测 工 程 师
督 导 工 程 师
随工检查 随工测试
督 导 工 程 师
工程完工 检查
施 工 队
督 导 工 程 师
现场清理 撤离
完工报告
完工测试流程
总技 监术
〉〉 调 测计划
工调 师程测
〉〉 单 机测试
调 整
工调 师程 测
〉〉 系 统测试
工调 师程 测
助项 理目
工调 师程 测
〉〉 大 联调
〉〉 开 通申请
〉〉 系 统开通
工程验收流程
漏缆的可靠性与维护性
