芯片494

本系统中采用了德州仪器公司（Texas Instrument）生产的PWM发生器TL494，它是典型的固定频率脉宽调制控制集成电路，它包含了控制开关电源所需的全部功能，可作为单端正激双管式、半桥式、全桥式开关电源的控制系统，其基本电路单元如图1所示。

图1 TL494内部功能方框图与基本单元电路①引脚说明。

的1、2和16、15脚分别为两个误差放大器的同相向和反相输进端，两个误差放大器可构成电压反馈调节器和电流反馈调节器，分别控制输出电压的稳定和输出过流的保护。

3脚为两个放大器公共输出端，也称补偿端。

的8、11、12为电源端，7脚为地，14脚为参考电平，正常工作时，输出标准的＋5V电压。

13脚为输出方式控制端，当该脚为高电平时，形成双路输出方式，若为低电平时，则为同步工作方式。

②工作方式。

输出脉冲的宽度调制，是通过电容器C上的正极性锯齿波电压与其他两个控制信号电压进行比较来实现的。

激励输出管Q1和Q2的或非门工作状态，是只有在双稳态触发器的时钟输进为低电平时才选通，这种情形只有在锯齿被电压大于控制信号时出现。

因此，控制信号幅度的增大，将相应地使输出脉冲的宽度线性减小。

控制信号由IC外部输进，一路选到死区时间比较器控制端，一路送到两误差放大器输进端，又称PWM比较器输进端。

死区时间控制比较用具有120mV有效输进补偿电压，它限制最小输出死区时间近似即是锯齿波周期时间的4％。

在输出控制接地时，将使最大占空系数为己知输出的96％；而在输出接参考电平时，占空比则是给定输出的48％。

当把死区时间控制输进端设置在一个固定的电压值时（范围在0～3.3V之间），就能在输出脉冲上产生附加的死区时间。

脉宽调制比较器为误差放大器调节输出脉冲宽度提供了一条途径：例如当反馈电压从0.5V变到3.5V时，则输出脉宽从被死区时间控制输进端确定的最大导通时间里下降到0。

若TL494片内的两个误差放大器的反相输进端（2脚或15脚）的参考电位一定，当它们的同相输进端电平升高时，则可使片内的两个驱动三极管输出的脉宽调制控制脉冲的宽度变窄；反之，可使脉冲宽度变宽。

TL494介绍及其应用

TL494介绍及其应用TL494是一款经典的电源管理集成电路（IC），由美国德州仪器公司（Texas Instruments）设计和生产。

它是一款精密脉宽调制（PWM）控制器，广泛应用于开关模式电源电路中，能够提供稳定的电源输出，使得IC在多种应用场景下具有很高的灵活性和可靠性。

TL494集成了一个误差放大器、一个PID调节器、一个PWM比较器、一个偏置电路、一个死区控制电路、一个串行通信接口等核心模块。

它的主要功能包括检测电源电压、输出电流和温度等参数，控制开关管的开关动作以维持稳定的输出电压，并保护电路免受过流、过压和过温等异常情况的影响。

TL494的主要优势在于它的PWM控制功能。

PWM技术可以通过调节信号的占空比来控制开关管的导通时间，从而调节电源输出的平均电压。

这种模式可以实现高效的能量转换，减少功率损耗。

此外，PWM控制方式还可以有效的降低开关频率产生的电磁干扰，具有更好的线性性能和稳定性。

1.开关电源：TL494能够提供高效、稳定的直流电源输出。

它可以通过外部电路来调节输出电压和电流，适用于各种不同的电子设备，例如计算机、数码产品、工业设备等。

同时，TL494还具有可调的负载能力，能够适应不同的负载要求。

2.逆变器：TL494可以实现交流电转换为直流电或直流电转换为交流电的功能。

逆变器通常应用于太阳能电池阵列、风力发电、电力传输和逆变焊机等领域，通过PWM控制方式实现高效的能源转换和电压转换。

3.电机驱动器：TL494能够根据输入信号控制电机的转速和方向。

它可用于磁悬浮系统、步进电机、直流电机和电动汽车等领域，使电机工作更加稳定和高效。

4.照明系统：TL494可应用于LED照明系统的驱动电路，可通过PWM 控制方式实现对LED亮度和颜色的调节，提供高质量的照明效果。

总之，TL494作为一款经典的电源管理IC，在众多领域中都有广泛的应用。

它能够提供稳定、高效的电源输出，具有灵活性和可靠性。

开关电源脉宽调制芯片TL494

开关电源脉宽调制芯片TL494概述：TL494是一款固定频率脉宽调制式开关电源控制芯片，其内部集成了脉宽调制电路、线性锯齿波振荡器、误差放大器、SV参考基准电压源等电路，芯片内的振荡器可工作在主动方式也可工作在被控方式，驱动输出即可工作在推挽方式也可工作在单端输出方式。

另外，在TL494内还设有误差信号放大器、5.0V基准电压发生器以及欠压保护电路等。

与TL494功能相同的电路还有IR3 M02、IR9494、MB-3759等。

TL494的最大工作电压=41V;输出电流=250mA;工作频率=1kHz～300kHz,允许功耗=800mW;集发电压=41V;电源电压=7～40V;集电极输出电流=5～200mA;集极输出电压=40V;定时电阻=1.8～500KΩ。

内含振荡器、误差放大电路、电压比较器、PWM比较器、锁定输出电路，基准电压发生电路、PWM推动输出电路和输出三极管等。

TL494是一种电压驱动型脉宽调制控制集成电路，广泛应用于桥式单端正激双管式、半、全桥式开关电源。

TL494的内部电路由基准电压产生电路、振荡电路、间歇期调整电路、两个误差放大器、脉宽调制比较器以及输出电路等组成。

当这部分电路出故障时会出现不开机、无电压输出的故障现象。

它可以和KA7500B BD494 BDL494 S494PA IR3M02 MB3670 MB3759 MST894C TL594 ULN8186 DBL494 ULS8194R IR9494 UPC494 UA494 TL494CN互换。

一、TL494功能和特性1、集成了全部的脉宽调制电路。

2、片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

3、内置误差放大器。

4、内置5V参考基准电压源。

5、可调整死区时间。

6、内置功率晶体管可提供500mA的驱动能力。

7、推或拉两种输出方式。

二、TL494引脚功能引脚功能解释：Pin1（1IN+）：内部集成的第一个体运运算放大器的同相脚。

TL494的中文资料1

TL494脉宽调制控制电路TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：主要特征集成了全部的脉宽调制电路。

片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

内置误差放大器。

内止5V参考基准电压源。

可调整死区时间。

内置功率晶体管可提供500mA的驱动能力。

推或拉两种输出方式。

工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容C T上的正极性锯齿波电压与另外两个控制信号进行比较来实现。

功率输出管Q1和Q2受控于或非门。

当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。

当控制信号增大，输出脉冲的宽度将减小。

参见图2。

控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。

死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。

当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。

当比较器C T放电，一个正脉冲出现在死区比较器的输出端，受脉冲约束的双稳触发器进行计时，同时停止输出管Q1和Q2的工作。

若输出控制端连接到参考电压源，那么调制脉冲交替输出至两个输出晶体管，输出频率等于脉冲振荡器的一半。

如果工作于单端状态，且最大占空比小于50%时，输出驱动信号分别从晶体管Q1或Q2取得。

输出变压器一个反馈绕组及二极管提供反馈电压。

在单端工作模式下，当需要更高的驱动电流输出，亦可将Q1和Q2并联使用，这时，需将输出模式控制脚接地以关闭双稳触发器。

tl494的原理与应用

TL494的原理与应用1. TL494简介TL494是一款常用的PWM（脉宽调制）控制器芯片，广泛应用于开关模式电源、电池充电器、逆变器等领域。

它由Texas Instruments（德州仪器）公司设计并推出，具有灵活性、可调性和高性能的特点。

2. TL494原理TL494通过控制脉宽调制信号（PWM信号）的占空比来实现对开关电源的电压输出进行调节，实现稳定的电源输出。

它具有内建的误差放大器、比较器、反相输入三角波振荡器和PWM锁相环等功能模块。

TL494的基本工作原理如下：1.输入电压和参考电压经过误差放大器进行比较，产生PWM控制信号。

2.PWM控制信号与三角波振荡器输出的三角波进行比较。

3.达到阈值时，TL494输出高电平；否则，输出低电平。

4.通过调节PWM的占空比，可以控制输出电压的高低。

3. TL494应用3.1 开关模式电源TL494在开关模式电源中广泛应用，能够实现高效率的电能转换。

通过控制开关管的开启和关闭时间，可以实现快速切换，减小能量损耗，提高电源的效率。

TL494还可以实现多种保护功能，如过压保护、过载保护和短路保护等。

这些保护功能能够有效地保护电源和负载，提高系统的可靠性。

3.2 电池充电器TL494可以用于设计高性能的电池充电器。

通过控制PWM信号的占空比，可以调节电池的充电电流和充电时间，使电池充电过程更加稳定和高效。

此外，TL494还具有过充电和过放电保护功能，能够保护电池的安全使用。

它可以监测电池电压，并在超过设定值时自动停止充电，以防止电池过充电而产生危险。

3.3 逆变器TL494也可以用于设计逆变器电路。

逆变器是将直流电源转换为交流电源的装置，广泛应用于太阳能电站、风能发电系统等领域。

TL494可以通过调节PWM信号的占空比和频率，实现对逆变器输出交流电压的调节和控制。

它还可以实现脉宽调制的斩波控制，提高逆变器转换效率和输出电压的质量。

4. 结论TL494是一款功能强大且应用广泛的PWM控制器芯片。

tl494电源工作原理

tl494电源工作原理TL494是一种常用的开关电源集成芯片，广泛应用于各种直流电源中。

它具有较高的转换效率、较低的功耗和噪声、易于控制等优点。

本篇文章将介绍TL494电源芯片的工作原理、内部结构、外部电路以及应用和注意事项。

一、工作原理TL494芯片是一种可调频的DC-DC转换器，其工作原理是将输入的交流电压通过变压、整流和滤波电路转换为直流电压，并通过控制电路进行调节和控制。

1. 输入与输出TL494芯片的输入为交流电源，输出为稳定的直流电压。

输入电压经过变压和整流后，通过滤波电路输出纹波较小的直流电压，即为芯片的输出电压。

2. 内部结构TL494芯片主要由三个部分组成：控制电路、驱动电路和开关管。

控制电路负责调节输出电压和频率，驱动电路将控制信号放大，驱动开关管进行开关动作，从而调节输出电压。

3. 工作过程TL494芯片的工作过程可以分为三个阶段：启动阶段、稳压阶段和停机阶段。

在启动阶段，芯片通过自举电路启动；在稳压阶段，控制电路通过检测输出电压，调节开关管的开关频率，保持输出电压稳定；在停机阶段，开关管关闭，芯片进入待机状态。

二、内部结构图与外部电路1. 内部结构图TL494芯片的内部结构图如图1所示。

控制电路、驱动电路和开关管集成在芯片内部，外部需要通过连接线进行连接。

2. 外部电路TL494芯片的外部电路包括输入滤波电路、反馈电路、驱动电路和控制电路板等。

输入滤波电路用于抑制交流电源的干扰；反馈电路用于检测输出电压，并将其反馈给控制电路；驱动电路将控制信号放大，驱动开关管进行开关动作；控制电路板则负责调节输出电压和频率。

三、应用与注意事项1. 应用TL494芯片广泛应用于各种直流电源中，如充电器、适配器、电源模块等。

它可以通过调节开关管的开关频率和占空比，实现输出电压的调节和控制。

2. 注意事项在使用TL494芯片时，需要注意以下几点：（1）选择合适的滤波电容和电感，以抑制输出纹波和提高输出稳定性；（2）确保输入电源的稳定性，避免电压波动和干扰；（3）正确连接芯片的外部电路和组件，确保电路的正确匹配和稳定工作；（4）注意控制电路的电压和电流限制，避免过载和短路；（5）定期检查和控制电路的参数和性能，确保电源的正常工作。

TL494芯片详细资料

TL494，是一种开关电源脉宽调制（PWM）控制芯片。

技术概要调制方式：定频调宽控制模式：电压模式最高额定频率：300000Hz输出端口：双端交错每端最大占空比：45%封装：SOP-16, DIP-16常用拓扑：Buck、推挽、半桥历史和现状TL494于1980年代初由德州仪器（Texas Instruments）公司设计并推出，推出后立刻得到市场的广泛接受，尤其是在PC机的ATX半桥电源上。

直至今日，仍有相当比例的PC 机电源基于TL494芯片。

多年来，作为最廉价的双端PWM芯片，TL494在双端拓扑，如推挽和半桥中应用极多。

由于其较低的工作频率以及单端的输出端口特性，它常配合功率双极性晶体管（BJT）使用，如用于配合功率MOSFET则需外加电路。

TL494已成为一种工业标准芯片，由很多家集成电路厂商生产。

它也被命名为其他型号，如飞兆（Fairchild，又称仙童）公司将它的TL494兼容芯片命名为KA7500。

虽然TL494的架构被历史证明极为优秀，但由于其老旧的工艺、低频率、以及缺乏新的节能特性，它正在高端市场面临着淘汰。

至2008年，几乎没有售价高于人民币300元的开关电源使用TL494作为主控芯片了，尽管低端、中端市场仍然大量采用。

工作原理5V基准源TL494内置了基于带隙原理的基准源，基准源的稳定输出电压为5V，条件是VCC电压在7V以上，误差在100mV之内。

基准源的输出引脚是第14脚REF.锯齿波振荡器TL494内置了线性锯齿波振荡器，产生0.3~3V的锯齿波。

振荡频率可通过外部的一个电阻Rt和一个电容Ct进行调节，其振荡频率为：f=1/RtCt，其中Rt的单位为欧姆，Ct 的单位为法拉。

锯齿波可以在Ct引脚测量到。

运算放大器TL494集成了两个单电源供电的运算放大器。

运算放大器传递函数为ft(ni,inv)=A(ni-inv)，但不能越出输出摆幅。

一般电源电路中，运放接成闭环运行。

开关电源芯片TL494应用的介绍

开关电源芯片TL494应用的介绍才开始准备电赛，电赛准备做电源类的题目。

今天试了一下开关电源芯片TL494。

介绍如下TL494具有5V的REF参考电压输出，可以为自身提供参考电压输出。

拥有死区时间控制，单个三极管输出驱动电流为200MA，工作电压为7-40V，工作频率为1-300KHz。

可以自己对TL494设定参考电压，其值为-0.3V到VCC-2V。

是用来做步进电源的好方案，但是如果是单端式的电路（例如BUCK/BOOST电路）占空比最高只有50%。

振荡频率的电容取值范围为0.47nF到10uF，电阻取值范围为1.8K到500K。

振荡器频率计算公式：芯片正常工作时14号引脚输出5V的基准电压，在5号引脚可以测得频率为振荡器频率的锯齿波幅值为3V。

死区时间控制：控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。

当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。

最重要的来了，照芯片手册上接的不过只用了一个NPN型三极管（用习惯了），然后。

然后输出电容就炸了。

吓尿我了。

需特别注意的是TL494控制的是PNP型三极管（这一点和平常用的开关芯片不一样）。

本来对于PNP三级管来说是要关断的结果对于NPN 三级管来说就是开通了，然后就一直导通。

三极管就一直导通，电容能不炸？所以，要用PNP三级管，要用PNP三级管，要用PNP三级管，因为重要所以说三遍。

其实也可以参照芯片手册上的典型应用电路用PNP和NPN三极管接成达林顿管。

引脚名称描述1 1IN+ 误差放大器1同相输入端（做输出电压反馈引脚）2 1IN- 误差放大器1反相输入端3 FEEDBACK PWM补偿输入脚4DTC 死区控制脚只控制外部一个开关器件时接地 5CT 振荡器电容脚 6RT 振荡器电阻脚 7GND 接地 8C1 三极管1集电极 9 E1 三极管1发射极10 E2 三极管2发射极11 C2 三极管2集电极12 VCC电压脚 13 OUTPUT CTRL 选择单端/并行输出或推拉操作并联输出时拉低14 REF5V 参考电压输出端 15 2IN-误差放大器2反相输入端 16 2IN+ 误差放大器2同相输入端（做输出电流检测引脚）。

TL494中文资料及应用电路

的 13 脚将立即从+5V 下跳到零电平，关机时 PG 输出信号比 ATX 开关电源＋5V 输出电压提前几百毫秒消失，通知主机触发系统在电源断电前自动关闭，防止突然掉电时硬盘的磁头来不及归位而划伤硬盘。 5、主电源电路及多路直流稳压输出电路如图 8 所示，微机受控启动后，PS 信号由主板启动控制电路的电子开关接地，允许 IC2 的⑧、11 脚输出脉宽调制信号，去控制与推动三极管 Q3、Q4 的 c 极相连接的 T2 推动变压器次级绕组产生的激励振荡脉冲。 T2 的初级绕组由它激振荡产生的感应电动势作用于 T1 主电源开关变压器的初级绕组，从 T1 次级①②绕组产生的感应电动势经 D20、D28 整流、L2（功率因素校正变压器，也称低电压扼流线圈。以它为主来构成功率因素校正电路，简称 PFC 电路，起自动调节负载功率大小的作用。当负载要求功率很大时，则 PFC 电路就经过 L2 来校正功率大小，为负载输送较大的功率；当负载处于节能状态时，要求的功率很小，PFC 电路通过 L2 校正后为负载送出较小的功率，从而达到节能的作用。）第④绕组以及 C23 滤波后输出—12V 电压；从 T1 次级③④⑤绕组产生的感应电动势经 D24、D27 整流、L2 第①绕组及 C24 滤波后输出—5V 电压；从 T1 次级③④⑤绕组产生的感应电动势经 D21、L2 第②③绕组以及 C25、C26、C27 滤波后输出+5V 电压；从 T1 次级③⑤绕组产生的感应电动势经 L6、L7、D23、L1 以及 C28 滤波后输出+3.3V 电压；从 T1 次级⑥⑦绕组产生的感应电动势经 D22、L2 第⑤绕组以及 C29 滤波后输出+12V 电压。其中，每两个绕组之间的 R （5Ω/1/2W）、C(103)组成尖峰消除网络，以降低绕组之间的反峰电压，保证电路能够持续稳定地工作。 ATX 微机开关电源维修教程 3 6、自动稳压稳流控制电路（1）+3.3V 自动稳压电路 IC5（精密稳压电路 TL431）、Q2、R25、R26、R27、R28、R18、R19、R20、D30、D31、D23（场效应管）、 R08、C28、C34 等组成+3.3V 自动稳压电路。如图 9 所示。当输出电压(+3.3V)升高时，由 R25、R26、R27 取得升高的采样电压送到 IC5 的 G 端，使 UG 电位上升，UK 电位下降，从而使 Q2 导通，升高的+3.3V 电压通过 Q2 的 ec 极，R18、D30、D31 送至 D23 的 S 极和 G 极，使 D23 提前导通，控制 D23 的 D 极输出电压下降，经 L1 使输出电压稳定在标准值（+3.3V）左右，反之，稳压控制过程相反。（2）+5V、+12V 自动稳压电路 IC2 的①、②脚电压取样比较器正、负输入端，取样电阻 R15、R16、R33、R35、R68、R69、R47、R32 构成 +5V、+12V 自动稳压电路。如图 10 所示。当输出电压升高时(+5V 或+12V)，由 R33、R35、R69 并联后的总电阻取得采样电压，送到 IC2 的①脚和② 脚，与 IC2 内部的基准电压相比较，输出误差电压与 IC2 内部锯齿波产生电路的振荡脉冲在 PWM（比较器）中进行比较放大，使⑧、11 脚输出脉冲宽度降低，输出电压回落至标准值的范围内。反之稳压控制过程相反，从而使开关电源输出电压保持稳定。（3）+3.3V、+5V、+12V 自动稳压电路 IC4（精密稳压电路 TL431）、IC3、Q1、R01、R02、R03、R04、R05、R005、D7、C09、C41 等组成+3.3V、 +5V、+12V 自动稳压电路。如图 11 所示。当输出电压升高时，T3 次级绕组产生的感应电动势经 D50、C04 整流滤波后一路经 R01 限流送至 IC3 的① 脚，另一路经 R02、R03 获得增大的取样电压送至 IC4 的 G 端，使 UG 电位上升，UK 电位下降，从而使 IC4 内发光二极管流过的电流增加，使光敏三极管导通，从而使 Q1 导通，同时经负反馈支路 R005、C41 使开关三极管 Q03 的 e 极电位上升，使得 Q03 的 b 极分流增加，导致 Q03 的脉冲宽度变窄，导通时间缩短，最终使输出电压下降，稳定在规定范围之内。反之，当输出电压下降时，则稳压控制过程相反。（4）自动稳流电路 IC2 的 15、16 脚电流取样比较器正、负输入端，取样电阻 R51、R56、R57 构成负载自动稳流电路。如图 12 所示。负端输入端 15 脚接稳压+5V，正端输入端 16 脚，该脚外接的 R51、R56、R57 与地之间形成回路，当负载

TL494功能简介

TL494功能简介
TL494是一种电压驱动型脉宽调制集成电路，具有两路脉宽调制信号输出，同时控制推挽式电路异步开/关动作。

开关频率约30KHz，由#5外接电容和#6外接电阻决定，时间常数为t=1/RC。

当TL494工作在双路推挽方式时，#8、#11两输出脚的最大脉宽相位小于或等于180°。

其内部的误差比较放大器将检测到的驱动脉冲宽度自动修正，所以有较好的自控调制能力。

TL494的内部包含两个相同的误差放大器，它们的输出经二极管隔离后送至比较器的同相端，与反相端的锯齿电压相比较，并决定输出电压的脉宽，调宽过程可由#3上的电压来控制，也可分别经误差放大器进行控制。

两个放大器独立使用，用于反馈电压和过流保护。

#3外接RC网络，以提高整个电路的稳定性。

脚功能简介：
#1、误差比较放大器同相输入。

#2、误差比较放大器反相输入。

#3、放大信号输出。

#4、死区时间控制。

输入0—4V直流电压，控制输出脉冲的占空比（0—
0.4）。

在此基础上，占空比还受反馈信号控制。

该脚还常用作软启动
控制端。

#5、振荡定时电容。

#6、振荡定时电阻。

#7、地。

#8、#11、输出驱动器C极。

#9、#10、输出驱动器E极。

#12、电源。

电压范围7—40V。

#13、驱动方式控制。

高电平为双路输出，低电平为双路同相输出。

#14、5V基准电压输出。

#15、控制器反向输入。

#16、控制器同相输入。

tl494中文资料 (2)

TL494中文资料1. 简介TL494 是一款集成电路芯片，主要用于开关电源和斩波控制电路。

它采用了 BCD 工艺及扩散抑制技术，可以实现高频斩波控制，提供了多种保护功能和优化的控制特性。

在开关模式电源和直流电源转换器中，TL494可以通过控制开关频率、占空比和参考电压等参数，实现高效率、稳定的电源转换。

本文将介绍 TL494 的基本特性、内部结构和典型应用等内容。

2. 基本特性•工作电压范围：4.5V 至 40V•内部参考电压：5V•输入偏置电流：5mA•最大输出电源电流：200mA•工作温度范围：0°C 至 70°C•内部斜坡调节电路，可实现软启动功能•超宽工作频率范围：100Hz 至 500kHz3. 内部结构TL494 主要由以下功能模块组成：3.1 错误放大器TL494 中包含两个错误放大器，用于比较反馈信号和参考电压，产生 PWM 控制信号，控制开关管的导通时间。

3.2 锁相环 (PLL)TL494 的 PLL 模块用于产生稳定的内部斩波频率。

它通过比较参考电压和反馈信号，生成一个稳定的频率信号，用于控制开关管的导通时间。

3.3 误差放大器误差放大器用于控制 PWM 信号的占空比。

根据反馈信号和参考电压的比较结果，误差放大器会调整PWM 信号的占空比，保持输出电压稳定。

3.4 输出驱动器输出驱动器用于驱动开关管的导通和关断。

它可以根据PWM 信号的控制，实现对开关管的精确控制。

3.5 过流保护电路过流保护电路可以对输出电流进行监测，并在电流超过设定值时，采取相应的保护措施，以保护开关管和负载。

4. 典型应用TL494 的主要应用领域是开关电源和直流电源转换器。

它具有以下优点：•可实现高效率的能量转换，适用于各种功率需求的电源设计•内部集成了多种保护功能，如过流保护、过温保护等，可以有效提高系统的可靠性•具备较高的频率工作范围，可以适应多种应用场景•内部结构复杂，但只需少量外围器件即可实现•提供了丰富的控制接口，便于系统集成和控制最常见的应用包括开关电源、电池充电器和逆变器等。

TL494中文资料大全

TL494中文资料大全导读：本文详细讲述了TL494是什么、TL494的特性、工作原理、极限参数等内容，并附有相关文章供大家阅读。

一、TL494中文资料- -TL494是什么?TL494是一种固定频率脉宽调制电路，由于它集成了全部的脉宽调制电路，且包含开关电源控制所需的全部功能，现已广泛应用于桥式单端正激双管式、半桥式、全桥式开关电源中。

为了适应不同场合需求，TL494还有SO-16和PDIP-16两种不同的封装形式。

二、TL494中文资料- -主要特征TL494具有多种特性使其应用如此广泛，主要有以下几点：1)TL494集成了全部的脉宽调制电路;2)TL494包含开关电源所需全部功能;3)TL494片内置有线性锯齿波振荡器，片外置有电阻和电容两个振荡元件;4)TL494片内置有误差放大器;5)TL494片内置有5V参考基准电压源;6)TL494片内置有功率晶体管，用以提供500mA的驱动力;7)TL494可调整死区时间;8)TL494具有推拉两种输出方式。

三、TL494中文资料- -工作原理TL494电路图如下图所示，主要由死区时间比较器、脉宽调制比较器、误差放大器、触发器、基准电压发生器等几大部分构成。

输出电容脉冲通过电容上的正极性锯齿波电压和另外2个控制信号进行比较来实现。

只有电容上的正极性锯齿波电压大于控制信号时导通，随着控制信号的增大，输出脉冲宽度将减小。

控制信号由外部输入，分别送往死区时间比较器和误差放大器。

其中，死区时间比较器用于限制最小输出死区时间(约为锯齿波周期的4%)，一旦将死区控制端接固定电压，便可在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器用于协助误差放大器进行输出脉宽的调节，由于误差放大器的输出端经常处于高电平的状态，它与脉冲宽度调制器的反相输入端进行“或”运算，使得误差放大器仅需最小的输出即可支配控制电路。

四、TL494中文资料- -极限参数TL494中文资料相关文章推荐阅读：1、巧用TL494制作PWM多用驱动板2、基于TL494驱动芯片的双管正激小功率电源关键词： TL494 SO-16 TL494中文资料大全加入微信获取电子行业最新资讯搜索微信公众号：电子产品世界或用微信扫描左侧二维码。

tl494逆变器电路原理

TL494逆变器电路原理详解1. 什么是TL494逆变器电路？TL494逆变器电路是一种基于TL494芯片设计的直流-交流（DC-AC）逆变器电路。

TL494芯片是一种集成电路，通常用于开关模式电源供应器和调制解调器应用中。

在逆变器电路中，它可以将直流输入转换为交流输出。

2. TL494芯片概述TL494芯片是由德州仪器（Texas Instruments）公司推出的一款PWM（脉宽调制）控制集成电路。

它具有多种功能和特性，使其成为设计各种开关模式电源和调制解调器等应用的理想选择。

以下是TL494芯片的主要特点：•双比较器：用于比较两个输入信号，并产生相应的PWM信号。

•双误差放大器：用于放大比较器输出信号和参考信号之间的误差。

•稳压引脚：用于设置输出脉冲的幅度。

•内部振荡电路：产生高频振荡信号。

•错误保护功能：包括过温保护、欠压保护、过载保护等。

3. TL494逆变器电路基本原理TL494逆变器电路的基本原理是将直流输入信号经过一系列的转换和控制，最终得到交流输出信号。

下面将详细介绍其基本原理。

3.1 输入滤波在逆变器电路中，首先需要对直流输入信号进行滤波。

这是为了去除输入信号中的噪声和干扰，使得后续处理更加稳定可靠。

常用的滤波元件包括电容和电感等。

3.2 脉宽调制（PWM）TL494芯片具有PWM功能，可以根据输入信号和参考信号之间的误差产生相应的脉冲宽度调制（PWM）信号。

PWM技术是一种通过改变脉冲宽度来控制输出功率的技术。

在逆变器电路中，PWM信号被用于控制开关管（如MOSFET或IGBT）的导通时间，从而实现将直流输入转换为交流输出。

通过调整脉冲宽度，可以控制输出波形的频率和占空比。

3.3 输出级在TL494逆变器电路中，输出级是由开关管和输出变压器组成的。

开关管根据PWM信号的控制状态，决定导通和截止的时间。

输出变压器则用于将直流输入信号转换为交流输出信号。

在开关管导通时，直流输入信号通过输出变压器的原/辅线圈，产生交流输出信号；而在开关管截止时，输出变压器的原/辅线圈之间断开，交流输出信号停止。

TL494芯片简介

TL494芯片简介本系统中采用了德州仪器公司（Texas Instrument）生产的PWM发生器TL494，它是典型的固定频率脉宽调制控制集成电路，它包含了控制开关电源所需的全部功能，可作为单端正激双管式、半桥式、全桥式开关电源的控制系统，其基本电路单元如图1所示。

图1 TL494内部功能方框图与基本单元电路①引脚说明。

3脚为两个放大器公共输出端，也称补偿端。

的8、11、12为电源端，7脚为地，14脚为参考电平，正常工作时，输出标准的＋5V电压。

13脚为输出方式控制端，当该脚为高电平时，形成双路输出方式，若为低电平时，则为同步工作方式。

②工作方式。

输出脉冲的宽度调制，是通过电容器C上的正极性锯齿波电压与其他两个控制信号电压进行比较来实现的。

激励输出管Q1和Q2的或非门工作状态，是只有在双稳态触发器的时钟输进为低电平时才选通，这种情形只有在锯齿被电压大于控制信号时出现。

因此，控制信号幅度的增大，将相应地使输出脉冲的宽度线性减小。

控制信号由IC外部输进，一路选到死区时间比较器控制端，一路送到两误差放大器输进端，又称PWM比较器输进端。

死区时间控制比较用具有120mV有效输进补偿电压，它限制最小输出死区时间近似即是锯齿波周期时间的4％。

在输出控制接地时，将使最大占空系数为己知输出的96％；而在输出接参考电平时，占空比则是给定输出的48％。

当把死区时间控制输进端设置在一个固定的电压值时（范围在0～3.3V之间），就能在输出脉冲上产生附加的死区时间。

TL494中文资料

TL494中文资料TL494(ka7500b)是专用双端脉冲调制器件，TL494为固定频率的PWM控制电路，它结合了全部方块图所需之功能，在切换式电源供给器里可单端式或双坡道式的输出控制。

如图1所示为TL494控制器的内部结构与方块图其内部的线性锯齿波振荡器乃为频率可规划式(frequency programmable)，在脚5与脚6连接两个外部元件RT与CT，既可获得所需之频率其频率可由下式计算得知图1 TL494(ka7500b)控制器的内部结构与方块图片输出脉波宽度调变之达成可借着在电容器CT端的正锯齿波形与两个控制信号中的任一个做比较而得之。

电路中的NOR闸可用来驱动输出三极管Q1与Q2，而且仅当正反器的时钟输入信号是在低准位时，此闸才会在有效状态，此种情况的发生也是仅当锯齿波电压大于控制信号电压的期间里。

当控制信号的振幅增加时，此时也会一致引起输出脉波宽度的线性减少。

如图2所示的波形图。

图2 TL494控制器时序波形图外部输入端的控制信号可输入至脚4的截止时间控制端，与脚1、2、15、16误差放大器的输入端，其输入端点的抵补电压为120mV，其可限制输出截止时间至最小值，大约为最初锯齿波周期时间的4%。

当13脚的输出模控制端接地时，可获得96%最大工作周期，而当13脚接制参考电压时，可获得48%最大工作周期。

如果我们在第4脚截止时间控制输入端设定一个固定电压，其范围由0V至3.3V之间，则附加的截止时间一定出现在输出上。

PWM比较器提供一个方法给误差放大器，乃由最大百分比的导通时间来做输出脉波宽度的调整，此乃借着设定截止时间控制输入端降至零电位，而此时再回授输入脚的电压变化可由0.5V至3.5V之间，此二个误差放大器有其模态(common-mode)输入范围由-0.3V至(Vcc-2)V，而且可用来检知电源供给器的输出电压与电流。

误差放大器的输出会处于高主动状态，而且在PWM比较器的非反相输入端与其误差放大器输出乃为或闸(OR)运算结合，依此电路结构，放大器需要最小输出导通时间，此乃抑制回路的控制，通常第一个误差放大器都使用参考电压和稳压输出的电压做比较，其环路增益可依靠回授来控制。

TL494中英文资料

TL494PULSE-WIDTH-MODULATION CONTROL CIRCUITSFEATURES· Complete PWM Power-Control Circuitry· Uncommitted Outputs for 200-mA Sink or Source Current· Output Control Selects Single-Ended or Push-Pull Operation· Internal Circuitry Prohibits Double Pulse at Either Output· Variable Dead Time Provides Control Over Total Range· Internal Regulator Provides a Stable 5-V Reference Supply With 5% Tolerance· Circuit Architecture Allows Easy SynchronizationDESCRIPTIONThe TL494 incorporates all the functions required in the construction of a pulse-width-modulation (PWM) control circuit on a single chip. Designed primarily for power-supply control, this device offers the flexibility to tailor the power-supply control circuitry to a specific application.The TL494 contains two error amplifiers, an on-chip adjustable oscillator, a dead-time control (DTC) comparator, a pulse-steering control flip-flop, a 5-V, 5%-precision regulator, and output-control circuits.The error amplifiers exhibit a common-mode voltage range from –0.3 V to VCC –2 V. The dead-time control comparator has a fixed offset that provides approximately 5% dead time. The on-chip oscillator can be bypassed by terminating RT to the reference output and providing a sawtooth input to CT, or it can drive the common circuits in synchronous multiple-rail power supplies.The uncommitted output transistors provide either common-emitter or emitter-follower output capability. The TL494 provides for push-pull or single-ended output operation, which can be selected through the output-control function. The architecture of this device prohibits the possibility of either output being pulsed twice during push-pull operation.The TL494C is characterized for operation from 0°C to 70°C. The TL494I is characterized for operation from –40°C to 85°C.Electrical Characteristicsover recommended operating free-air temperature range, V cc =15V, f =10kHz(unless otherwise noted)APPLICATIONS INFORMATION DescriptionThe TL494 is a fixed –frequency pulse width modulation control circuit, incorporating the primary building blocks required for the control of a switching power supply. (See Figure 1.) An internal –linear sawtooth oscillator is frequency –programmable by two external components, RT and CT. The approximate oscillator frequency is determined by:f osc =TT C R ∙1.1 Output pulse width modulation is accomplished by comparison of the positive sawtooth waveformacross capacitor CT to either of two control signals. The NOR gates,which drive output transistors Q1 and Q2, are enabled only when the flip–flop clock–input line is in its low state. This happens only during that portion of time when the sawtooth voltage is greater than the control signals. Therefore, an increase in control–signal amplitude causes a corresponding linear decrease of output pulse width. (Refer to the Timing Diagram shown in Figure 2.)The control signals are external inputs that can be fed into the deadtime control, the error amplifier inputs, or the feedback input. The deadtime control comparator has an effective 120 mV input offset which limits the minimum output deadtime to approximately the first 4% of the sawtooth–cycle time. This would result in a maximum duty cycle on a given output of 96% with the output control grounded, and 48% with it connected to the reference line. Additional deadtime may be imposed on the output by setting the deadtime–control input to a fixed voltage, ranging between 0 V to 3.3 V.The pulse width modulator comparator provides a means for the error amplifiers to adjust the output pulse width from the maximum percent on–time, established by the deadtime control input, down to zero, as the voltage at the feedback pin varies from 0.5 V to 3.5 V. Both error amplifiers have a common mode input range from –0.3 V to (VCC –2V), and may be used to sense power–supply output voltage and current. The error–amplifier outputs are active high and are ORed together at the noninverting input of the pulse–width modulator comparator. With this configuration, the amplifier that demands minimum output on time, dominates control of the loop. When capacitor CT is discharged, a positive pulse is generated on the output of the deadtime comparator, which clocks the pulse–steering flip–flop and inhibits the output transistors, Q1 and Q2. With the output–control connected to the reference line, the pulse–steering flip–flop directs the modulated pulses to each of the two output transistors alternately for push–pull operation. The output frequency is equal to half that of the oscillator. Output drive can also be taken from Q1 or Q2, when single–ended operation with a maximum on–time of less than 50% is required. This is desirable when the output transformer has a ringback winding with a catch diode used for snubbing. When higher output–drive currents are required for single–ended operation, Q1 and Q2 may be connected in parallel, and the output–mode pin must be tied to ground to disable the flip–flop. The output frequency will now be equal to that of the oscillator.The TL494 has an internal 5.0 V reference capable of sourcing up to 10 mA of load current for external bias circuits.The reference has an internal accuracy of ±5.0% with a typical thermal drift of less than 50 mV over an operating temperature range of 0° to 70°C.TL494 脉宽调制控制电路特征完整的PWM(脉宽调制)电路有200mA不受限制的输出电流下降和输入电流下降输出可控，可选择单端或是推拉操作内部电流禁止在任意管脚输出双脉冲在所有范围内能够调整死区时间内部带5V参考电压，有5％的误差电路结构允许简单的同步说明TL494芯片集合了PWM所需的所有的控制电路。

TL494工作原理与应用

TL494工作原理与应用
一、TL494的工作原理：
TL494是一款双路独立输出的PWM控制芯片，其主要工作原理是通过
对输入信号进行比较，控制输出信号的占空比，从而实现对输出电压的调节。

该芯片主要由误差放大器、两个比较器、死区时间发生器、RS触发器、PWM控制逻辑电路、输出驱动器等组成。

具体来说，TL494的工作原理如下：
1.误差放大器根据反馈信号和参考电压进行比较，产生控制信号。

误
差放大器的输出与比较器1进行比较，用于控制占空比。

2.比较器1将误差放大器的输出与三角波信号进行比较，产生PWM控
制信号。

如果误差放大器的输出大于三角波信号，PWM控制信号为高电平；如果误差放大器的输出小于三角波信号，PWM控制信号为低电平。

3.比较器2用于产生死区时间信号，防止输出信号重叠。

4.死区时间发生器通过控制RS触发器的重置和置位来产生死区时间
信号。

5.PWM控制逻辑电路根据PWM控制信号和死区时间信号，计算出对应
的占空比。

6.输出驱动器将PWM控制逻辑电路的输出信号转换为高电平和低电平，从而控制输出信号的占空比。

二、TL494的应用：
1.开关电源：
2.逆变器：
3.变频器：
4.充电器：
总之，TL494是一款非常常见的PWM控制芯片，其工作原理简单可靠，在各种电子设备中广泛应用。

通过调节TL494的控制信号，可以实现对输
出电压、频率和占空比的精确调节，为各种电子设备的正常工作提供了稳
定可靠的支持。

tl494工作原理

tl494工作原理
TL494片是一种多用途稳压型调压型升压变换器芯片，是各种微电脑控制系统和工业控制等在电源控制方面通用的电路模块，它可以直接将输入电源转换为稳定的、合乎要求的输出电压和电流。

它可以应用在供电设备中，可以实现输入电压的自动调节和断电功能，比如可以实现滤波、稳压，电路简洁，如电压调节器、变频器以及脉宽调制器等。

TL494芯片由两个部分组成，即两路输入部分和一个输出部分。

其中，输入部分包括了电流比较器、模拟比较器、锁存器和比较器，以及脉宽调制器，脉宽调制器的输入信号是由电流比较器和模拟比较器输出的，而比较器的输出信号则经过锁存器进行稳定；而输出部分则包括了两个半桥晶体管和一个比较器，当比较器的输入信号小于设定的参考电压时，半桥晶体管将输出最大功率，而当输入信号大于参考电压时，半桥晶体管输出的功率将受到抑制，维持指定的输出电压。

TL494芯片的调节速度非常快，可以满足高要求的调节需求。

它也能够满足不同的要求，例如可以实现稳压和升压功能，可以控制电流，维持输出电压的稳定，从而确保电源的高性能和高可靠性。

由于TL494芯片具有简单、节能、低成本等特点，因此得到了广泛的应用，它可以应用在电视、电脑及其他家用电器等的电源供应系统中，也可以用于工业控制、医疗仪器、家用电子设备等领域。

TL494芯片在供电系统中占据着非常重要的地位，它实现了多方面的调整和控制，大大简化系统的设计，提高了系统的可靠性和稳定
性，而且也可以有效的节省能源。

因此，TL494芯片的设计和应用都非常重要，可以大大提高供电系统的可靠性、性能以及可靠性，满足和满足用户的需求，受到了用户的广泛欢迎。

TL494中文资料

TL494中文资料TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：TL494主要特征集成了全部的脉宽调制电路。

片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

内置误差放大器。

内止5V参考基准电压源。

可调整死区时间。

内置功率晶体管可提供500mA的驱动能力。

推或拉两种输出方式。

TL494外形图TL494引脚图TL494工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。

功率输出管Q1和Q2受控于或非门。

当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。

当控制信号增大，输出脉冲的宽度将减小。

参见图2。

TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。

当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。

两个误差放大器具有从-0.3V到（Vcc-2.0）的共模输入范围，这可能从电源的输出电压和电流察觉得到。

误差放大器的输出端常处于高电平，它与脉冲宽度调制器的反相输入端进行“或”运算，正是这种电路结构，放大器只需最小的输出即可支配控制回路。

TL494中文说明书

TL494是美国德州仪器公司生产的一种电压驱动型脉宽调制控制集成电路，主要应用在各种开关电源中。

本文介绍它与相应的输入、输出电路等一起构成一个单回路控制器。

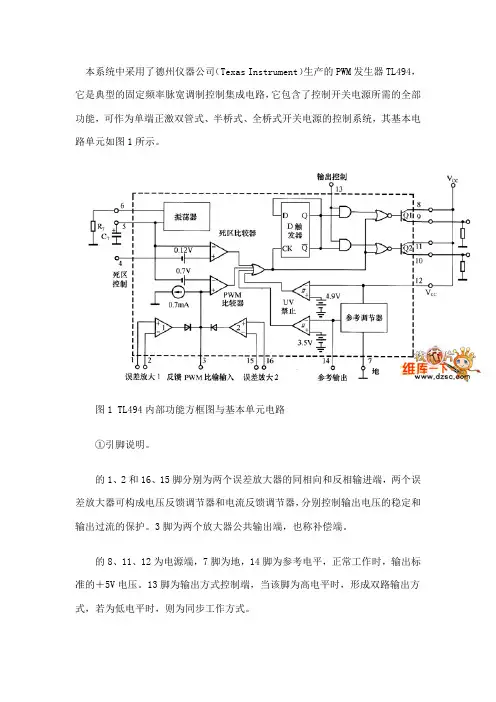

开关集成电路TL494内部原理图:1、TL494管脚配置及其功能TL494的内部电路由基准电压产生电路、振荡电路、间歇期调整电路、两个误差放大器、脉宽调制比较器以及输出电路等组成。

图1是它的管脚图，其中1、2脚是误差放大器I的同相和反相输入端；3脚是相位校正和增益控制；4脚为间歇期调理，其上加0～3.3V电压时可使截止时间从2%线怀变化到100%；5、6脚分别用于外接振荡电阻和振荡电容；7脚为接地端；8、9脚和11、10脚分别为TL494内部两个末级输出三极管集电极和发射极；12脚为电源供电端；13脚为输出控制端，该脚接地时为并联单端输出方式，接14脚时为推挽输出方式；14脚为5V基准电压输出端，最大输出电流10mA；15、16脚是误差放大器II的反相和同相输入端。

2、回路控制器工作原理回路控制器的方框图如图2所示。

被控制量（如压力、流量、温度等）通过传感器交换为0～5V的电信号，作为闭环回路的反馈信号，通过有源简单二阶低通滤波电路进行平滑、去除杂波干扰后送给TL494的误差放大器I的IN+同相输入端。

设定输入信号是由TL494的5V基准电压源经一精密多圈电位器分压，由电位器动端通过有源简单二阶低通滤波电路接入TL494的误差放大器I的IN-反相输入端。

反馈信号和设定信号通过TL494的误差放大器I进行比较放大，进而控制脉冲宽度，这个脉冲空度变化的输出又经过整流滤波电路及由集成运算放大器构成的隔离放大电路进行平滑和放大处理，输出一个与脉冲宽度成正比的、变化范围为0～10V的直流电压。

这个电压就是所需要的输出控制电压，用它去控制执行电路，及时调整被控制量，使被控制量始终与设定值保持一致，形成闭环单回路控制。

用TL494实现的单回路控制器的电路原理图如图3所示。
