压力表检查汽车空调系统
汽车空调系统的检修方法
汽车空调系统的检修方法汽车空调系统的检修方法主要包括以下步骤：外观检查：首先，对汽车空调系统进行外观检查，查看制冷剂管路连接处是否有油渍、灰尘、松动等现象，以及制冷剂是否充足、压缩机和冷凝器等部件是否有损坏或泄漏。
如果发现异常，需要进行相应的维修或更换部件。
制冷剂压力检测：使用制冷剂压力表检测制冷剂压力，检查制冷系统是否正常工作。
在正常温度下，制冷剂的压力应该稳定在一定的范围内。
如果压力过高或过低，或者压力表指针摆动不稳定，说明制冷系统存在故障。
此时需要进行进一步的检修。
冷凝器散热性能检测：检查冷凝器的散热性能是否正常。
如果散热不良，会影响制冷效果和制冷系统的效率。
可以用手触摸冷凝器的表面，检查其温度是否过高或过低，或者用红外线测温仪测量冷凝器的表面温度。
如果温度过高或过低，需要清理冷凝器表面的杂物、灰尘和污垢，或者更换冷凝器。
蒸发器温度检测：使用温度计检测蒸发器的温度，检查其是否正常工作。
正常情况下，蒸发器的温度应该比环境温度低10℃左右。
如果温度过高或过低，或者温度表指针摆动不稳定，说明蒸发器存在故障。
此时需要进行进一步的检修。
空调压缩机的检查：空调压缩机是制冷系统中的核心部件，它的正常运转直接影响制冷效果。
检查压缩机时，可以听其运转的声音，是否有异常的震动或者噪音，同时检查其温度是否正常。
如果发现异常，可能需要更换压缩机。
电路系统的检查：汽车空调系统的电路控制系统对于正常运转至关重要。
要检查电路是否畅通，各个线路接口是否牢固，对电路进行清理和检查，以确保没有灰尘和污垢影响电路的正常工作。
通过以上检修方法，可以全面了解汽车空调系统的状况，及时发现并解决潜在的问题。
在进行检修时，需要按照一定的顺序和步骤逐一进行检查，确保每个环节都得到充分的关注和处理。
同时，为了保证检修的准确性和安全性，需要使用专业的工具和设备进行操作，避免对汽车空调系统造成不必要的损坏和风险。
需要注意的是，汽车空调系统的检修是一项比较复杂和专业的任务，对于没有相关经验和技能的车主来说可能比较困难。
汽车空调压力检测的操作流程及注意事项
汽车空调压力检测的操作流程及注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!汽车空调压力检测的操作流程及注意事项引言汽车空调系统在车辆中扮演着至关重要的角色，尤其是在炎热的夏季。
汽车空调制冷效果检测
汽车空调制冷效果检测
背景
汽车空调系统的制冷效果对于车辆的舒适性和驾驶者的体验至
关重要。
通过对汽车空调系统的制冷效果进行检测，可以确保系统
的正常运行，并及时发现潜在的问题。
检测方法
1. 环境温度测量：首先，在没有空调运作的情况下，测量车内
与车外的环境温度差异。
这将作为后续测试的基准。
2. 制冷性能测试：启动汽车空调系统，将其调至最大制冷模式，并将车内温度设定为最低。
然后，通过使用温度计测量车内的温度
变化，以确定空调系统的制冷效果。
3. 制冷系统压力测试：使用压力表测量制冷剂在不同压力下的
工作情况。
正常工作状态下，制冷剂的压力应在特定的范围内。
4. 空调系统气流检测：确保空调系统的气流流畅，并且能够均
匀地分布到车内不同区域。
可以通过手感或使用烟雾测试器来检测
气流的流向和强度。
5. 制冷剂泄露检测：使用泄漏探测器或压力测试装置来检测制
冷剂是否存在泄漏。
如果有泄漏现象，需要及时修复并补充制冷剂。
结论
通过对汽车空调系统的制冷效果进行检测，可以确保系统正常
运行，并提供良好的驾驶体验。
若在测试过程中发现任何问题或异
常情况，建议尽早咨询专业的汽车维修技师进行维修和调整。
以上为汽车空调制冷效果检测方面的简要介绍，希望对您有所
帮助！。
用歧管压力表诊断汽车空调制冷系统故障
用歧管压力表诊断汽车空调制冷系统故障作者：刘明艳来源：《科技创新导报》 2013年第20期With the manifold pressure gauge auto air conditioning refrigerating systemfault diagnosis刘明艳LiuMingYan(广州市公用事业技师学院广东广州 510000)Guangzhou utility technician institute guangdong guangzhou 510000摘要：本文从应用歧管压力表诊断空调系统常见故障的方法方面、讨论了诊断汽车空调制冷系统故障的方法、思路及对策，结合歧管压力表测量的压力值对比，以及空调的故障现象提出了相关维修技术建议，为以后的汽车空调故障诊断分析提供了新的思路和策略。
Abstract: The paper discusses the method of fault diagnosis of refrigeration system in automotive air conditioning. Combined with measuring the pressure value, as well as air-conditioning failure phenomena, it puts forward relevant suggestions in repairing technology, and provides a new idea and method of fault diagnosis of automobile air conditioning for the future.关键词：歧管压力表汽车空调故障诊断Keywords: Manifold pressure gauge; Fault diagnosis; Automobile air conditioner 中图分类号：U472 文献标识码：A 文章编号：1674-098X(2013)07(b)-0000-00汽车空调能保证汽车内部环境的舒适，能够对车室内空气的温度、湿度、气流速度以及洁净度进行调节。

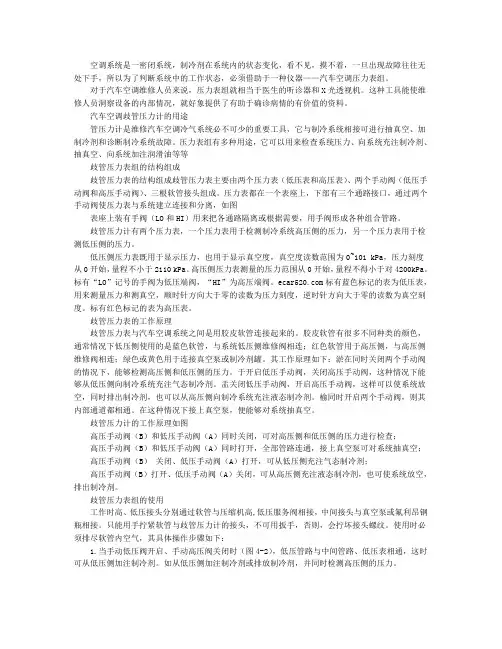

汽车空调歧管压力表组(计)的使用及工作原理
空调系统是一密闭系统，制冷剂在系统内的状态变化，看不见，摸不着，一旦出现故障往往无处下手，所以为了判断系统中的工作状态，必须借助于一种仪器——汽车空调压力表组。
对于汽车空调维修人员来说，压力表组就相当于医生的听诊器和X光透视机。
这种工具能使维修人员洞察设备的内部情况，就好象提供了有助于确诊病情的有价值的资料。
汽车空调歧管压力计的用途管压力计是维修汽车空调冷气系统必不可少的重要工具，它与制冷系统相接可进行抽真空、加制冷剂和诊断制冷系统故障。
压力表组有多种用途，它可以用来检查系统压力、向系统充注制冷剂、抽真空、向系统加注润滑油等等歧管压力表组的结构组成歧管压力表的结构组成歧管压力表主要由两个压力表（低压表和高压表）、两个手动阀（低压手动阀和高压手动阀）、三根软管接头组成。
压力表都在一个表座上，下部有三个通路接口，通过两个手动阀使压力表与系统建立连接和分离，如图表座上装有手阀（LO和HI）用来把各通路隔离或根据需要，用手阀形成各种组合管路。
歧管压力计有两个压力表，一个压力表用于检测制冷系统高压侧的压力，另一个压力表用于检测低压侧的压力。
低压侧压力表既用于显示压力，也用于显示真空度，真空度读数范围为0~101 kPa，压力刻度从0开始，量程不小于2110 kPa。
高压侧压力表测量的压力范围从0开始，量程不得小于对4200kPa。
标有“LO”记号的手阀为低压端阀，“HI”为高压端阀。
标有蓝色标记的表为低压表，用来测量压力和测真空，顺时针方向大于零的读数为压力刻度，逆时针方向大于零的读数为真空刻度。
标有红色标记的表为高压表。
歧管压力表的工作原理歧管压力表与汽车空调系统之间是用胶皮软管连接起来的。
胶皮软管有很多不同种类的颜色，通常情况下低压侧使用的是蓝色软管，与系统低压侧维修阀相连；红色软管用于高压侧，与高压侧维修阀相连；绿色或黄色用于连接真空泵或制冷剂罐。
其工作原理如下：淤在同时关闭两个手动阀的情况下，能够检测高压侧和低压侧的压力。
汽车空调系统歧管压力表使用注意事项
汽车空调系统歧管压力表使用注意事项
1.正确读取压力数值：在使用歧管压力表时，必须正确读取压力数值，以确保汽车空调系统的压力是否正常。
读取数值时，应根据压力表所附的说明书，确定读取方式和单位。
2. 确保系统稳定：在使用歧管压力表进行测试之前，必须确保汽车空调系统稳定运行。
如果系统存在故障，应先修复故障，然后再进行测试。
3. 安全操作：在使用歧管压力表时，必须注意安全操作。
在测试压力时，应使用防护手套和眼镜，以避免因高压空气喷射造成的伤害。
4. 检查密封性：使用歧管压力表前，必须检查表头和管路的密封性，以避免出现泄漏。
如果发现泄漏，应立即停止测试，并进行紧固或更换密封件的操作。
5. 注意使用范围：在使用歧管压力表时，必须注意使用范围。
不同的汽车空调系统压力范围不同，因此必须使用适合的压力表进行测试。
6. 按照规定时间测试：在使用歧管压力表进行测试时，应按照规定时间进行测试。
如果测试时间过短或过长，可能会影响测试结果，从而导致误判。
7. 维护保养：在使用歧管压力表后，应进行正确的维护保养。
应及时清洗和保养，以确保其正常使用寿命和测试精度。
- 1 -。
歧管压力表组测汽车空调压力的方法
歧管压力表组测汽车空调压力的方法1. 引言1.1 概述本文将介绍一种使用歧管压力表来组测汽车空调压力的方法。
随着汽车行业的发展和人们对驾驶舒适性的要求不断提高，汽车空调系统成为车辆中至关重要的组成部分之一。
了解和掌握汽车空调系统的工作状态对于确保其正常运行至关重要。
而通过使用歧管压力表来测量汽车空调系统的压力，可以帮助我们检测系统是否存在问题，并及时采取相应措施进行修复，保证驾乘者的舒适度和安全性。
1.2 文章结构本文首先介绍歧管压力表的定义和作用，让读者对该仪器有一个清晰准确的认识。
然后，我们将探讨汽车空调系统的工作原理，了解各个部件之间的作用机制以及它们共同协调工作时所承受的压力情况。
接下来，我们将详细阐述使用歧管压力表组测汽车空调压力的具体步骤，并列举操作中需要注意的事项以确保安全操作和准确测量结果。
最后，在文章的结尾部分，我们将介绍汽车空调系统常见的问题，并提供相应的解决方法，以帮助读者更好地进行故障诊断和修复。
1.3 目的本文旨在向读者介绍如何使用歧管压力表来组测汽车空调压力的方法，并详细说明实际操作中需要注意的事项。
通过本文的阅读，读者能够深入了解汽车空调系统的工作原理和压力状况，并学会运用歧管压力表来监测和分析系统的状态，及时发现故障并采取相应措施进行修复。
同时，本文还将为读者提供一些常见问题的解决方法，以便更好地应对实际工作中遇到的挑战。
通过这篇文章，我们希望为相关领域的研究和应用提供有价值的参考和指导，进一步推动汽车空调技术的发展和创新。
2. 歧管压力表组测汽车空调压力的方法:2.1 歧管压力表的定义和作用:歧管压力表是一种用于测量汽车空调系统中压力的工具。
它通常包括一个数字显示屏和一对连接管，能够准确地读取汽车空调系统中的高压和低压值。
通过使用歧管压力表，我们可以获取到汽车空调系统在运行过程中的压力数据，从而判断该系统是否正常工作。
2.2 汽车空调系统的工作原理：汽车空调系统主要由压缩机、冷凝器、蒸发器和节流装置等组件构成。
用歧管压力表诊断汽车空调制冷系统故障
一
冷 剂 为Ｒ－ １ ３ ４ ａ ， 正常 情 况下 ， 制 冷系统 低 压 为１ ４ Ｏ ０ ～１ ６ ０ ０ ｋ Ｐ ａ 。 如 果 压 力表 指 示 值 与
结合 如下 方法 进行 故 障 诊 断 。
检 测 空 调 制冷 系统 故 障 时 ， 应具 备 以下 侧 压 力约 为 １ ５ ０～２ ５ ０ ｋＰａ ， 高 压侧 压 力约
旦 汽 车 空 调 出现 故 障 ， 专 业维 修人 员
应 该 能 够 对 汽 车 空 调 维 修 进 行分 析 并 快 速 ２ 应 用 歧 管 压 力 表 诊 断 制 冷 系 统 常见 起 ， 用 手 触 摸 感觉 可发 现 高 压 管微 热 ， 低 压 管微冷， 温 差 不大 ， 同时 从视 液 镜 中可 以 观 判断故障。 在 维修 汽车 空 调 系统 时 ， 歧 管压 故 障 的方法 用 歧 管 压 力 表检 查 汽 车 空 调 制 冷 系 统 察 到每 隔 １ － ２ ｓ 就 有气 泡 出现 。 这时 应先 检 力表 是 必不 可 少 的 重要 工具之一 。 其 用 于对 一 般分 压 缩 机停止 （ 静态 ） 和 运转 （ 动 查 系 统 有 无 泄 漏 点 ， 修 理 好 漏 点 后 再 抽 真 空 调 制 冷 系统 进 行 抽 真 空、 加 注制 冷 剂 、 添 故 障 ， 加 冷 冻 机 油 以 及 对 空 调 制 冷 系统 故 障 进行 态 ） 两种 状 态 。
摘 要： 该文从应用歧管压力表诊断空调系统常见故障的方法方 面， 讨论了 诊 断汽车空调制冷系统故障的方法， 思路及对策， 结合歧管压力 表测 量 的压力值对比， 以及 空调的故障现象提 出了 相关维修技 术建议 ， 为以后的汽车空调故障诊断分析提 供了 新的思路和策略 。 关键词： 歧管压力 表 汽车空调 故障诊断 中图分类号 ： Ｕ ４ ７ ２ 文献标识码： Ａ 文章编号： １ ６ ７ ４ — ０ ９ ８ Ｘ （ ２ ０ １ ３ ） Ｏ ７ （ ｂ ） 一 ０ ２ １ ３ — ０ ２
使用压力表组对汽车空调系统故障的快速检测
压
１ 空调 系统使 用维 修的 安全 注意事 项
Ｒ一１４ ３ ａ制冷剂是碳氢化合物 （ Ｃ） ＨＦ ，以氢原子取代氯原 子而不会破坏臭氧层。Ｒ一１ ４ ａ制冷剂在液态及气 态下呈现透 ３ 明、无色现象 ，沸点为 一２ ． ９８℃，在大气压力下为气态。在 气 态下 比一般气 重且 不可燃 ， 无爆炸 的危险 。 下列所述为 Ｒ一１４ ３ａ 注意 事项必 须遵守 ：①制 冷 系统维修 时 ，应 穿戴 安装手 套 ， Ｒ一１４ ａ在常温下会急速地 蒸发 ，并且任何接 触的物品将会冷 ３ 冻。基于此原因 ，必须非常小心不要让液态制冷剂触及皮肤 ， 特别 是眼睛。在维修制冷系统中制冷剂部分 时 ， 应戴上护 目镜 。 若不 慎液态制冷剂进人眼睛时 ， 用少许矿物油滴入眼睛内洗出。 制冷剂将 会急速地被它溶解 ，然后用冷水 冲洗 眼睛 ，并送 医院 治疗 。②切勿将 Ｒ １４ａ 一 ３ 制冷剂加热至 ４ ℃以上 。在有些 阶 ０ 段 ，实施 充注制冷剂或补充制冷剂时 ，必须将制冷剂罐缓缓加
一
热提高压力以充入管路 内。通 常用水桶 等容 器装 入 ４ ℃以下 ０ 温水来 加温。切勿使用类似喷火筒类物 品来将制冷剂罐加 温以 提高压力 。另外切勿在制冷系统相关零件 附近实施焊接工作 ， 并勿用蒸 气清洗管路等。③在低压充制冷剂作业时 ，必须保持 制冷剂罐 直立状态。在充制冷剂至 系统 时，需保持制冷剂简直
束缚水饱 和度 高 ，油层 含油饱和度低 ，油水层含油饱和度差异 小， 电阻率相对 值较低 ， 一般在 ２～３之问 ， 为典型的低阻油层 。 此外 ，地层水咸 、岩性 细 、束缚水饱和度高是导致油层 电阻率 绝对数值低的 主要原 因。
Ｓ ｒ ６ Ｂｌ ｃ ｎ ｓ ｒ ｏ ｒＲｅ ｉｔｖ ｔ ｒ ａ ｉ ｎｓ ｉ １ ｏ ｋ Ｓａ ｄ Ｒｅ ｅ ｖ ｉ ｓｓｉ ｉｙ Ｆｏ ｍ ｔｏ ｅ ７
汽车空调系统歧管压力表使用注意事项
汽车空调系统歧管压力表使用注意事项
汽车空调系统歧管压力表是一种用于检测汽车空调系统压力的工具。
在使用这种工具时，需要注意以下几点：
1. 确认压力表的适用范围：不同型号的汽车空调系统压力范围不同，因此需要确认压力表的适用范围，以免使用不当导致损坏压力表或汽车空调系统。
2. 检查压力表的状态：在使用压力表之前，需要检查其状态是否良好，包括表盘是否清晰、指针是否灵敏、连接管路是否完好等。
3. 确认连接方式：汽车空调系统歧管压力表的连接方式有两种，一种是直接连接到空调系统的高压或低压管路上，另一种是通过适配器连接到空调系统的压力传感器上。
在使用之前需要确认连接方式，并按照说明书正确连接。
4. 操作时注意安全：在使用压力表时，需要注意安全，避免压力表或连接管路受到损坏，同时也要避免自身受到伤害。
在操作时需要佩戴手套、护目镜等防护用品，并遵守相关安全规定。
5. 正确读取压力值：在使用压力表时，需要正确读取压力值。
不同型号的压力表读数方式不同，有些是直接读取表盘上的数值，有些需要通过计算得出实际压力值。
在读取压力值时需要仔细阅读说明书，并按照说明书正确操作。
使用汽车空调系统歧管压力表需要注意安全、正确连接、正确读取压力值等方面，以确保测试结果准确可靠，同时也避免对汽车空调系统造成损坏。
汽车空调实验报告
一、实验目的1. 了解汽车空调系统的基本组成和工作原理。
2. 掌握汽车空调系统制冷剂的加注方法和注意事项。
3. 学会诊断和排除汽车空调系统常见故障。
二、实验器材1. 汽车空调系统实验台2. 制冷剂R134a3. 加注工具4. 压力表5. 空调系统检测仪器6. 氮气瓶三、实验原理汽车空调系统主要利用制冷剂在蒸发器、冷凝器和压缩机之间循环，通过制冷剂的相变吸收和释放热量，达到降低车内温度的目的。
制冷剂在蒸发器中吸收车内热量，变成低温低压的气态；在压缩机中被压缩成高温高压的气态，然后流入冷凝器，释放热量，变成液态；最后流入膨胀阀，再次进入蒸发器，循环往复。
四、实验步骤1. 检查实验台各部件是否完好，连接是否正确。
2. 打开氮气瓶，调节压力至0.5MPa。
3. 将制冷剂R134a倒入加注工具，连接到实验台。
4. 使用压力表检测制冷剂压力，确保压力稳定。
5. 打开压缩机，观察制冷剂循环过程，确认系统工作正常。
6. 记录压缩机运行过程中的电流、电压、压力等参数。
7. 对比理论值和实际值，分析系统性能。
8. 停止压缩机运行，检查系统泄漏情况。
9. 使用荧光剂检查系统泄漏点，如有泄漏点，记录位置。
10. 分析故障原因，提出解决方案。
五、实验结果与分析1. 实验过程中，制冷剂循环过程正常，压缩机运行稳定，无异常噪音。
2. 压力表显示制冷剂压力稳定，符合要求。
3. 电流、电压等参数与理论值基本一致，系统性能良好。
4. 通过检查，发现系统存在轻微泄漏，泄漏点位于膨胀阀附近。
5. 分析故障原因，可能是膨胀阀密封不良或连接管路松动。
六、实验结论1. 汽车空调系统制冷剂循环过程正常，系统性能良好。
2. 通过实验，掌握了汽车空调系统制冷剂的加注方法和注意事项。
3. 学会了诊断和排除汽车空调系统常见故障，提高了实际操作能力。
七、实验建议1. 定期检查汽车空调系统，确保系统正常运行。
2. 及时更换损坏的部件，防止故障扩大。
3. 注意空调系统制冷剂的加注量和压力，避免系统过载。
汽车空调压力表组的使用及检漏
常见检漏方法
肥皂水检漏 2 充入氮气或干燥空气，涂 抹肥皂水，观察气泡
浸水检漏 4Байду номын сангаас
压缩机、蒸发器、冷凝器， 40~50℃的温水观察
荧光检漏 6
适用针眼小，难发现的泄 漏点
1 目测检漏
渗油、滴油、油质斑点
3 真空检漏
负压保压
5 电子检漏仪
易受油、水干扰
PART
PART
PART
2020/3/8
1 快速接头和软管
向右打开（open） 向左关闭（closed）
顶针旋出为打开 顶针退回为关闭
红色软管—高压侧 蓝色软管—低压侧 黄色软管—维修罐用于加注、真空泵
压力表组的 2 正确使用方法
使用时注意事项
02
01
03
高压端与高 压端，低压 端与低压端 相接
不可用扳手 紧固
压力表分开 使用，不可 混合使用
3 汽车空调检漏
电气故障 制冷系统故障
汽车空调压力系统性能检测条件
1 维修场所必须保持良好通风 2 车体避免阳光直射，车内无乘员 3 打开发动机室盖、车门及天窗 4 启动发动机热车，并以1500~2000r/min的转
速运转 5 空气入口开关调至“内循环”位置 6 将鼓风机转速设在最大位置
7 温度控制设置在最冷位置 8 在上述条件下运行空调10分钟以上
腐蚀锌和铝；铜片起麻点；使制冷剂变 质；影响制冷效果，冷气不冷
低压表（L）
1、低压维修阀盖上 标有“L”字母 2、安装在低压管路 上 3、低压一般标识颜 色为蓝色
高压表（H）
1、高压维修阀盖上 标有“H”字母 2、安装在高压管路 上 3、高压一般标识颜 色为红色
汽车空调系统歧管压力表使用注意事项
汽车空调系统歧管压力表使用注意事项
1.在使用歧管压力表之前，必须确保车辆的空调系统已经完全冷却并关闭。
2. 歧管压力表必须正确连接到汽车空调系统中的高、低压力端口上。
操作前应确认连接处没有泄漏。
3. 在使用歧管压力表之前，应仔细阅读压力表的说明书，了解如何正确操作和读取压力表的指针。
4. 当使用歧管压力表时，必须确保压力表的指针不超过压力表的额定压力范围。
超过压力表的额定压力范围可能会导致压力表损坏或者危及操作人员的安全。
5. 歧管压力表的使用应在通风良好的室外环境下进行，并避免在潮湿或者高温环境下使用。
6. 在使用歧管压力表时，应定期检查压力表和连接管路是否出现泄漏和损坏，如有问题应及时更换或修理。
7. 在使用歧管压力表后，应仔细清洗和存储，以确保下次使用时能够正常工作。
总之，正确使用歧管压力表可以帮助车主检测和维护汽车空调系统压力，保证车辆空调系统的正常工作。
- 1 -。
写出用歧管压力表组测汽车空调压力的方法
用歧管压力表组测汽车空调压力的方法
使用歧管压力表组测量汽车空调压力的方法如下：
1.关闭歧管压力表的高(H)、低(L)手动阀门。
2.将歧管压力表的连接软管接到空调压缩机检修阀上，高压侧软管
接头与高压侧检修阀相连，低压侧软管接头与低压侧检修阀相连。
然后用手拧紧软管接头螺母。
如果检修阀为手动型，应使其处于中位。
3.用手拧松岐管压力表高低压注入软管的螺母，让系统内的制冷剂
将高低压注入软管内的空气排出，然后拧紧螺母。
4.起动发动机并使发动机转速保持在1000～1500r/min，然后打开
空调A/C开关和鼓风机开关，设置到空调最大制冷状态，鼓风机高速运转，温度调节在最冷。
5.关闭车门、车窗和舱盖，发动机预热。
6.把温度计插进中间出风口并观察空气温度，在外界温度为27笆时，
运行5min后，出风温度应为7℃左右。
7.观察高低压侧压力，压缩机的吸气压力应为207Pa～2妹Pa，排
气压力应为1103～1633kPa。
汽车空调系统检测设备
汽车空调系统检测设备随着人们生活水平的提高，汽车已经变成了日常生活中必不可少的出行工具，尤其是在夏天，消暑降温的功能更加凸显。
汽车空调系统作为其中的重要组成部分，在确保驾驶者和乘客的舒适度的同时，也需要有检测设备来保证其正常运转。
本文将探讨汽车空调系统检测设备的分类、功能及其重要性。
一、汽车空调系统检测设备的分类汽车空调系统检测设备大致可以分为以下几类：1. 热电偶温度计：这种设备主要用来检测空调系统中的冷媒温度，以判断系统是否正常运转。
它通过末端连接汽车的压缩机和冷凝器，可以测量空气与冷媒间的温差，从而判断空调系统是否正常。
2. 压力表：这种设备用来检测空调系统中的压力，以判断系统是否正常运转。
它通过安装在汽车的制冷回路上，可以测量空调系统内部的高压和低压，从而判断空调系统是否正常。
3. 电子检测仪：这种设备是目前市面上最为常见的检测设备。
它可以测量空调系统内部的高压和低压、冷媒温度、制冷工质泄漏等多种参数，同时还可以通过蓝牙连接手机进行数据保存和分析。
二、汽车空调系统检测设备的功能汽车空调系统检测设备的主要功能是在空调系统中进行测量和诊断，以判断其问题所在。
下面列出其主要功能：1. 检测制冷剂：制冷剂是空调系统中最为关键的部件之一，其缺失或者泄漏等问题都会导致空调系统无法正常运转。
检测设备可以通过测量制冷剂的压力、温度和流量等参数，判断其泄漏或缺失情况。
2. 检测制冷压缩机：制冷压缩机是空调系统中制冷循环的核心部件，其故障会导致整个空调系统崩溃。
检测设备可以通过测量其电流、电压和转速等参数，判断其运行状态，及时发现故障。
3. 检测周边系统：周边系统包括冷凝器、蒸发器、风扇等部件。
这些部件的故障也会影响整个空调系统的正常运转。
检测设备可以通过测量这些部件的参数，判断其是否正常运转。
三、汽车空调系统检测设备的重要性汽车空调系统检测设备在汽车维修中扮演着至关重要的角色，其重要性主要体现在以下几个方面：1. 提高检测效率：采用检测设备可以大幅提高空调系统检测的效率，通过测量参数来判断问题所在。
汽车空调压缩机及控制系统常见故障检修
接近 于零 ，则应 在检 查及 维修 之 后 ，
将 系统 置 于真 空状 态 。 如果 制冷 剂循
（ １ ） 特 定 条 件 下 的检 查 。对 Ｒ１ ３ ４ ａ 空调系统 ， 在发动机预热后 ， 可 用 多 用测 量表 来检 测 系统故 障 。 检 查 是 在 以 下特 定 条件 下 进 行 的： 空 气 入 口处 的温 度 为 ３ ０ ￣ Ｃ ～ ３ ５ ℃ ，发 动 机 转 速 为 １ ５ ０ ０ ｒ ／ ｍｉ ｎ ，风 机 速 度 拨 杆 置 于 “ 高
循环 ” 。 在上 述特 定条件 下 ， 读 出 多 用 测 量 表 所 示 的 压 力 值 。 当 系 统 正 常 时 ， 低 压 端 的 压 力 值 为 ０ ． １ ５
０ ． ２ ５ ＭＰ ａ ，高 压 端 的压 力值 为 １ ． ３ ７ ～
１． ５７Ｍ Ｐａ。
系统常见故障检修 汽车空调压缩机及控制
（ ２） 故 障诊 断与 排 除。 空调 系统 制冷 剂不 循 环 、 不 制 冷 的 故 障 诊 断 与 排 除方 法如 下 ：
胀 阀热敏 管处 有气 体 泄 漏 ， 因而 阻碍
制 冷 剂 ／ ） ｌ ｂ 动 。排 除此 故 障 时 ， 可 检 查 热敏 管和 蒸 发器压 力调 节器 ， 或 通过 吹 气 清 除 膨 胀 阀 中 的 污 垢 ；如 无 Байду номын сангаас ，
则 应 更 换 膨 胀 阀 和 接 受 器 ，然 后 ， 抽 去空气 再 注入 适 量 的制 冷剂 ； 如 果气 体 从热 敏 管处 泄 漏 ， 则必 须更 换 膨胀
阀。
如 果制 冷 系统 中有 水分 ， 则 制冷
系统 低压 端压 力有 时为 真空 ， 有 时 为
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空调维修：压力表检查汽车空调系统
压力表检查汽车空调制冷系统故障，一般分压缩机停止和运转两种状态。
在压缩机停止运转10h以上后，压缩机的高、低压侧应为同一数值，如果高、低表所显示的数值不相等，说明系统内部有堵塞，应对膨胀阀、贮液筒及管路部分进行检查。
当压缩机处于运转状态时，将发动机转速控制在1500／min 左右
，启动空调使压缩机工作，一般情况下，低压侧压力约为150～250kPa，高压侧压力约为1400～1600kPa。
如果压力表指示与正常值不符，则可按照如下方法进行故障诊断。
1．高、低压表的指示同时比正常值低。
这可能是因为制冷剂不足，检查时，可发现高压管微热，低压管微冷，但温差不大，从视镜中可以观察到每隔1～2s就有气泡出现。
这时应先检查有无泄漏点，补漏后再补足制冷剂。
2．低压表比正常值低很多。
这时，视镜内可见模糊雾流，高、低压管无温差，冷气不冷，说明制冷剂严重泄漏。
3．低压表指示接近零，高压表指示比正常值低。
这时，空调系统常表现为出风不冷、膨胀阀前后的管路上结霜。
其原因，一方面可能是膨胀阀结霜堵塞，使得制冷剂在系统中无法循环，此时应反复抽真空，重新添加制冷剂；另一方面可能是膨胀阀感温包损坏，造成膨胀阀未开启，此时应检查感温包。
4．高、低压表指示都过低。
这可能是压缩机的内部故障，如阀板垫、阀片损坏，需要更换压缩机。
5．高、低压表都比正常要高。
压缩机吸气管表面温度比正常情况下低，出现潮湿冰冷现象（俗称出汗）。
由于膨胀阀开度过大，蒸发器内制冷剂“供过于求”，影响蒸发，相应的吸热量减少，造成空调凉度不够。
此时，如果膨胀阀开度可以调节，应将开度调小；如不可调，则更换膨胀阀。
6．高、低压两侧的压力均过高。
这表明制冷剂过多，两手分别触模压缩机进气管和排气管，而且高压侧有烫手感，低压侧能看到冰霜，空调系统压缩机关掉电源停止运行后，其余部分继续工作时，在超过45s以后，视液镜内仍然清晰无气泡流过，可以断定制冷剂过多，应排出多余的制冷剂。
7．低压表指示过高，高压表指示稍高。
这可能是冷凝器冷却不足，如果用冷水对冷凝器进行冷却，压力表压力变为正常，则可断定是冷凝器冷却不足。
如果有这种故障，则在刚开空调时，制冷效果好，工作时间长了，制冷效果较差。
如果冷凝器的散热片阻塞、发动机水温过高、冷凝器风量不够，则有可能是冷凝器的风扇或风扇皮带出现问题。
8．低压表指示为零或负压，高压表指示正常或偏高。
冷风时而欠凉，时而正常，这种现象说明制冷系统中有水分或干燥剂吸湿能力达到饱和，水分进入制冷循环系统，在膨胀阀小孔处冻结，溶化后恢复正常状态，此时应更换干燥瓶或反复抽真空以排除系统内水分。
9．低压表指示较低，高压表指示过高。
这种现象一般是制冷系统堵塞，堵塞经常在制冷系统有通道截面较小的位置发生，易于堵塞的部件绝大部分处于制冷系统的高压侧，例如干燥过滤器、膨胀阀滤网等，而且堵塞现象一般是由制冷剂所含有的水分、尘埃等脏物造成的，堵塞部位经常有结霜现象。
找到堵塞部位后，拆下堵塞的部件进行清除或更换，堵塞严重时，应将制冷系统全部拆卸，分段清洗。
10．低压表过高，高压表的压力过低。
这种现象常常表明压缩机内部有泄漏，应更换或修理压缩机。
11．低压表略高，高压表略低。
无冷气，压缩机吸气管出现凝结水分或有一层霜，可能是膨胀阀损坏，需要更换膨胀阀，充入制冷剂。
三元催化器清洗喷油嘴清洗时要采取的措施：
1．关闭发动机，将点火开关旋到OFF档位置。
2．断开燃油泵保险（继电器或从油箱处拆下油泵电路插头）
3．拆下车辆喷油器的供回油管路，根据车型在供回油管路上安装相应的快速接头，并与清洗机接好，（回油管可用安装盲堵，）
4．将三元清洗剂（1004燃油修复剂）按1瓶兑1000毫升的比例，加入清洗机油箱内。
5．接通电源，红色接车蓄电池的正极，黑色接车蓄电池的负极.
6．调压：将调压阀定在低压，将计时器旋在最高值，打开清洗机电源开关，根据所施工的车的电动汽油泵来调整清洗机的工作压力。
7．检查：检查所有的接头是否都已接好，确保无漏油现象的发生。
8．清洗：启动发动机，清洗工作开始，清洗剂用完后，发动机会自动灭火，（当发动机发生警报时表示将停止清洗，可根据情况停止或选择继续，如继续则将计时器旋到高值）在清洗过程中如发生异常，立即关闭清洗机电源开关，修正后在继续工作。
9．清洗完毕后，断开清洗设备电源开关，拆开清洗设备和车辆的各管路连接处，恢复车辆的原有燃油管路和电路系统。
10．启动发动机，检查有无泄露，一切正常后，清洗工作结束。
说明：车辆清洗过程中，会有难闻的尾气排出，发动机抖动，均为正常现象。
清洗机清洗液用完后，发动机会有部分积碳被软化，需车主高速行驶20-50公里，可全部排出。
