工程测量坐标换算方法引言在工程测量中，常常需要使用不同的坐标系统进行测量和计算。
不同的坐标系统可能采用不同的原点、坐标轴方向、单位等。
在实际应用中，我们经常需要将一个坐标点在不同坐标系统下进行换算和转换。
本文将介绍工程测量中常用的坐标换算方法，旨在帮助读者理解和应用这些方法。
1. 直角坐标系直角坐标系是工程测量中最常用的坐标系统之一。
在直角坐标系中，一个点的位置可以用两个坐标值表示，分别表示点在水平和垂直方向的投影距离。
水平方向的坐标称为X坐标，垂直方向的坐标称为Y坐标。
1.1 原点位置直角坐标系的原点一般位于被测量对象的某个特定位置。
在实际测量中，我们可根据需要将原点设置在合适的位置。
1.2 坐标轴方向直角坐标系的坐标轴一般选择水平和垂直两个方向。
水平方向通常用来表示东西方向，以正东方向为正轴向。
垂直方向通常用来表示南北方向，以正北方向为正轴向。
1.3 坐标的表示在直角坐标系中，一个点的位置可以用一个有序对表示，格式为(X, Y)。
其中，X表示点在水平方向的坐标，Y表示点在垂直方向的坐标。
2. 大地坐标系大地坐标系是工程测量中常用的另一种坐标系统。
大地坐标系以地球的形状和地球表面上的某个参考点为基础，通过经纬度来确定一个点的位置。
2.1 经纬度表示在大地坐标系中，经度是指一个点位于地球上的东西方向位置。
经度的表示方法是以0°经线（即本初子午线）为基准，以东经为正，西经为负，范围为-180°到+180°。
纬度是指一个点位于地球上的南北方向位置。
纬度的表示方法是以赤道为基准，以南纬为负，北纬为正，范围为-90°到+90°。
2.2 坐标换算方法在工程测量中，经常需要将大地坐标系中的经纬度换算为直角坐标系中的X、Y坐标，或者将直角坐标系中的X、Y坐标换算为大地坐标系中的经纬度。
常用的大地坐标与直角坐标的换算方法有以下几种：•大地坐标系（经纬度）到直角坐标系的换算方法，称为大地坐标系的正算方法。
如何进行工程测量中的坐标转换
如何进行工程测量中的坐标转换工程测量中的坐标转换是指将实地测得的坐标系转换为特定的坐标系或者将一个坐标系转换为另一个坐标系的过程。
在实际工程中，由于不同测量设备、测量方法以及使用不同的参考坐标系，需要进行坐标转换，以确保测量结果的准确性和一致性。
本文将就工程测量中的坐标转换问题进行探讨。
1. 坐标系的选择在进行坐标转换之前，首先需要明确选择合适的坐标系。
常用的坐标系有平面直角坐标系、大地坐标系以及高程坐标系等。
选择坐标系应根据具体的测量需求和使用要求来决定，通常会根据测区大小、测量精度要求以及工程所在位置等因素来选择。
2. 坐标转换的基本原理坐标转换的基本原理是根据已知坐标系之间的坐标变换关系，通过一些数学方法，将待转换坐标系中的点的坐标转换为目标坐标系中的坐标。
具体的坐标转换方法有直接坐标转换法、旋转平移法、仿射变换法等等。
在实际应用中，需要根据情况选择合适的转换方法。
3. 平面坐标转换平面坐标转换是指将实地测得的平面坐标转换为特定的平面坐标系，也可以将一种平面坐标系转换为另一种平面坐标系的过程。
常用的平面坐标转换方法有坐标旋转法、平移法、仿射变换法等。
在实际应用中，可以根据待转换坐标系和目标坐标系之间的关系，选择合适的转换方法，并进行相应的计算。
4. 大地坐标转换大地坐标转换是指将实地测得的大地坐标转换为特定的大地坐标系，也可以将一个大地坐标系转换为另一个大地坐标系的过程。
常用的大地坐标转换方法有参数法、七参数法等。
参数法是一种通过确定一些转换参数，将两个大地坐标系之间的坐标转换为相互可比较的数值。
七参数法则是一种通过测量点的偏差和旋转角度来确定坐标转换的数学公式。
5. 高程坐标转换高程坐标转换是指将实地测得的高程坐标转换为特定的高程坐标系，也可以将一个高程坐标系转换为另一个高程坐标系的过程。
常用的高程坐标转换方法有高程差法、高程系数法等。
高程差法是一种通过测量点的高程差来进行坐标转换的方法，高程系数法则是一种通过测点之间的高差比例关系来进行坐标转换的方法。
施工坐标和测量坐标转换软件有哪些
施工坐标和测量坐标转换软件有哪些1. 引言施工坐标和测量坐标转换是在工程测量中非常重要的一项任务。
在施工过程中，施工人员需要根据设计图纸上的测量坐标进行实际的施工操作。
然而，由于地理坐标系、投影坐标系和工程坐标系的不同，导致了施工坐标和测量坐标之间存在差异。
为了解决这个问题，工程测量领域出现了一些专门用于施工坐标和测量坐标转换的软件工具。
这些软件可以自动完成坐标转换，提高了测量的准确性和施工的效率。
本文将介绍几种常见的施工坐标和测量坐标转换软件。
2. Trimble Business CenterTrimble Business Center（TBC）是一种功能强大的测量和施工数据处理软件。
它可以与各类测量设备配合使用，支持多种数据格式的导入和导出。
TBC可以将不同坐标系下的测量数据进行坐标转换，并生成相应的施工坐标。
同时，它还提供了丰富的测量数据处理功能，包括数据编辑、测量误差分析等。
3. AutoCAD Civil 3DAutoCAD Civil 3D是一种专业的土木工程设计和施工软件。
它集成了CAD设计和工程测量功能，可以进行三维建模、道路设计、水利工程设计等。
同时，AutoCAD Civil 3D也提供了施工坐标和测量坐标转换的功能。
用户可以在CAD界面中输入测量数据，并根据需要进行坐标转换，得到适用于施工的坐标数据。
4. Leica GEO OfficeLeica GEO Office是一套全面的测量和工程数据处理软件。
它支持多种测量设备的数据导入，并具有灵活的坐标转换功能。
用户可以根据不同的测量要求，灵活选择不同的坐标转换方法。
Leica GEO Office还提供了丰富的报告生成和数据分析功能，方便用户进行测量数据的处理和分析。
5. Star*NetStar Net是一种专业的测量数据处理和坐标转换软件。
它可以自动处理大量的测量数据，并根据高精度的数学模型进行坐标转换。
Star Net支持多种测量仪器和数据格式，并提供了直观的用户界面，方便用户进行数据的导入和处理。
测量坐标和施工坐标的换算公式表
测量坐标和施工坐标的换算公式表1. 前言测量坐标和施工坐标是在建筑、土木工程等领域中常见的概念。
测量坐标是指利用测量仪器进行测量所得到的坐标，通常用于确定建筑物或者工程项目中各个点的空间位置。
而施工坐标则是依据设计图纸上的坐标信息进行施工的坐标系统。
在实际应用中，常常需要将测量坐标转换为施工坐标，或者将施工坐标转换为测量坐标。
本文将介绍常见的测量坐标和施工坐标的换算公式表，以便工程人员进行参考和使用。
2. 测量坐标和施工坐标的定义在开始介绍具体的换算公式之前，我们先来了解一下测量坐标和施工坐标的定义。
•测量坐标：测量坐标是通过测量仪器进行测量得到的坐标值。
测量仪器可以是全站仪、经纬仪、测距仪等。
测量坐标通常用于确定建筑或工程项目中各个点的空间位置。
•施工坐标：施工坐标是根据设计图纸上的坐标信息确定的坐标系统。
施工坐标用于指导施工人员进行具体的施工操作。
3. 测量坐标和施工坐标的换算公式表下面是常见的测量坐标和施工坐标的换算公式表：坐标类型公式描述测量坐标→ 施工坐标Xg = Xm +ΔXXg为施工坐标，Xm为测量坐标，ΔX为坐标转换量测量坐标→ 施工坐标Yg = Ym +ΔYYg为施工坐标，Ym为测量坐标，ΔY为坐标转换量施工坐标→ 测量坐标Xm = Xg -ΔXXm为测量坐标，Xg为施工坐标，ΔX为坐标转换量施工坐标→ 测量坐标Ym = Yg -ΔYYm为测量坐标，Yg为施工坐标，ΔY为坐标转换量4. 换算公式的应用示例下面举例说明如何应用上述换算公式进行坐标转换：假设某工程项目的设计图纸上给出了某一点的施工坐标为Xg=100.5m，Yg=75.2m，现在需要将其转换为测量坐标。
根据公式，我们可以计算出坐标转换量为ΔX=0.3m，ΔY=0.2m。
将这些值代入公式，得到测量坐标为：Xm = 100.5 - 0.3 = 100.2m Ym = 75.2 - 0.2 = 75.0m因此，该点的测量坐标为Xm=100.2m，Ym=75.0m。

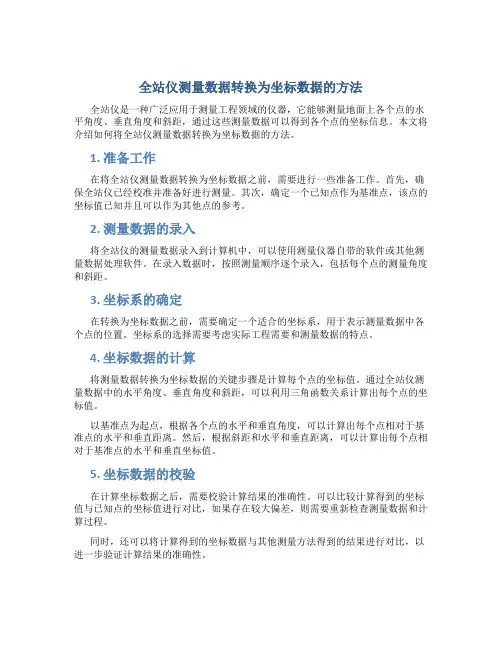

全站仪测量数据怎么转换坐标数据
全站仪测量数据转换为坐标数据的方法全站仪是一种广泛应用于测量工程领域的仪器，它能够测量地面上各个点的水平角度、垂直角度和斜距，通过这些测量数据可以得到各个点的坐标信息。
本文将介绍如何将全站仪测量数据转换为坐标数据的方法。
1. 准备工作在将全站仪测量数据转换为坐标数据之前，需要进行一些准备工作。
首先，确保全站仪已经校准并准备好进行测量。
其次，确定一个已知点作为基准点，该点的坐标值已知并且可以作为其他点的参考。
2. 测量数据的录入将全站仪的测量数据录入到计算机中，可以使用测量仪器自带的软件或其他测量数据处理软件。
在录入数据时，按照测量顺序逐个录入，包括每个点的测量角度和斜距。
3. 坐标系的确定在转换为坐标数据之前，需要确定一个适合的坐标系，用于表示测量数据中各个点的位置。
坐标系的选择需要考虑实际工程需要和测量数据的特点。
4. 坐标数据的计算将测量数据转换为坐标数据的关键步骤是计算每个点的坐标值。
通过全站仪测量数据中的水平角度、垂直角度和斜距，可以利用三角函数关系计算出每个点的坐标值。
以基准点为起点，根据各个点的水平和垂直角度，可以计算出每个点相对于基准点的水平和垂直距离。
然后，根据斜距和水平和垂直距离，可以计算出每个点相对于基准点的水平和垂直坐标值。
5. 坐标数据的校验在计算坐标数据之后，需要校验计算结果的准确性。
可以比较计算得到的坐标值与已知点的坐标值进行对比，如果存在较大偏差，则需要重新检查测量数据和计算过程。
同时，还可以将计算得到的坐标数据与其他测量方法得到的结果进行对比，以进一步验证计算结果的准确性。
6. 坐标数据的输出最后，将计算得到的坐标数据输出成适合使用的格式，如文本文件或表格形式。
坐标数据可以包括每个点的名称和对应的坐标值，可以根据需要添加其他附加信息。
总结通过以上步骤，我们可以将全站仪测量数据转换为坐标数据。
这些坐标数据可以用于制作平面图、三维模型或者进行工程测量分析等。
在进行数据转换的过程中，需要注意数据的准确性和计算的精度，确保计算结果符合实际要求。
GPS测量中的坐标转换与配准方法
GPS测量中的坐标转换与配准方法GPS（全球定位系统）是一种基于卫星的导航系统，用于确定地球上任意位置的准确坐标。
在现代测绘和地理信息系统（GIS）应用中，GPS成为了非常重要的工具。
然而，在实际的测量过程中，不同测量设备、不同测量方法以及数据处理的差异会导致测量结果存在一定的误差。
为了消除这些误差，需要进行坐标转换和配准。
本文将探讨在GPS测量中常用的坐标转换和配准方法。
1. 坐标转换方法坐标转换是将一个坐标系中的坐标点转换到另一个坐标系中的过程。
在GPS测量中，常用的坐标转换方法有以下几种：1.1 七参数法七参数法是一种常用的坐标转换方法，通过确定平移、旋转和尺度参数来实现不同坐标系之间的转换。
该方法适用于相对小范围内的坐标转换。
1.2 高斯投影法高斯投影法是一种将地球表面上的经纬度坐标转换为平面坐标的方法。
利用高斯投影公式，可以将经纬度坐标转换为相应的平面坐标。
该方法适用于大范围的坐标转换。
1.3 直角坐标转经纬度坐标直角坐标转经纬度坐标是一种将直角坐标系下的坐标点转换为经纬度坐标系下的坐标点的方法。
该方法适用于定位导航系统（如GPS）输出的直角坐标点与地理信息系统中的经纬度坐标点的转换。
2. 配准方法配准是将不同数据源或不同时间的数据进行对齐的过程，用于实现数据的一致性和整合性。
在GPS测量中，常用的配准方法有以下几种：2.1 点对点配准点对点配准是一种基于特征点匹配的配准方法，通过寻找两幅图像中的相同特征点，计算其坐标差异，从而实现两幅图像的对齐。
该方法适用于测量设备拍摄的图像与地理信息系统中的地图图像进行配准。
2.2 线性配准线性配准是一种基于直线拟合的配准方法，通过拟合两幅图像中的直线，计算其参数差异，从而实现两幅图像的对齐。
该方法适用于图像中包含直线特征的配准。
2.3 非线性配准非线性配准是一种基于非线性变换模型的配准方法，通过寻找两幅图像中的相似区域，计算其变换参数，从而实现两幅图像的对齐。
施工测量坐标转换中的七参数详谈
施工测量坐标转换中的七参数详谈施工测量中的坐标转换是一种用于将不同坐标系下的坐标相互转换的方法，七参数法是其中一种常用的转换方法。
七参数法是一种通过引入七个参数来描述两个坐标系之间的相对位置和方向关系的转换方法。
在本文中，将详细介绍七参数法的原理和应用。
七参数法的原理主要基于以下几个假设：1.两个坐标系之间的转换关系可以用平移、旋转和尺度变换来描述。
2.被转换的坐标系是刚性的，即在转换过程中保持形状不变。
根据上述假设，七参数法可以通过引入七个参数来描述两个坐标系之间的转换关系，这七个参数分别是：1.平移参数：分别表示在x、y、z方向上的平移量。
2.旋转参数：分别表示沿x、y、z轴方向的旋转角度。
3.尺度参数：表示坐标系之间的尺度变换。
七参数法的转换计算过程主要分为两步：1.参数估计：通过选择一部分已知的控制点，利用最小二乘法估计出七个参数的值。
2.坐标转换：通过估计的参数值，将待转换的坐标点从一个坐标系转换到另一个坐标系。
在实际应用中，七参数法常常用于大地坐标系和工程坐标系之间的转换。
在施工测量中，经常需要在不同坐标系下进行测量，并将测量结果进行转换和比较，以确保测量的精度和一致性。
例如，在两个不同测量网络之间进行坐标转换时，可以使用七参数法来完成。
七参数法在施工测量中具有广泛的应用，主要体现在以下几个方面：1.建筑物变形监测：在建筑物变形监测中，往往需要将监测数据转换到同一参考坐标系下进行分析。
七参数法可以用于将不同测量网络之间的测量数据进行坐标转换，并进行变形分析和监测。
2.地质灾害监测：地质灾害监测中，常常需要将不同测量数据进行对比和分析。
七参数法可以用于将不同时期或不同位置的测量数据进行坐标转换，以实现数据的一致性分析和比较。
3.工程测量：在工程测量中，往往需要将不同测量网络之间的测量数据进行叠加和分析。
七参数法可以用于将不同测量网络之间的坐标数据进行转换，以实现数据的一致性和可比性。
综上所述，七参数法是一种常用的施工测量坐标转换方法，通过引入七个参数来描述两个坐标系之间的相对位置和方向关系。
大地测量中常用的坐标转换方法
大地测量中常用的坐标转换方法大地测量是地理信息技术的重要组成部分，它用于测量地球表面的形态和地球参照系统。
在大地测量中，常常需要进行坐标转换，以便对不同坐标系统的地理数据进行有效管理和应用。
本文将介绍一些常用的坐标转换方法。
一、大地测量简介大地测量是研究地球形态和地球参照系统的科学与技术。
地球的形态非常复杂，不同地区的地形和地壳运动都会导致地球表面坐标的差异。
为了实现地球表面数据的一致性和互操作性，需要进行坐标转换。
二、地球参照系统地球参照系统是用于描述和定位地球表面上的物体的方法。
常见的地球参照系统有地理坐标系统（经纬度）、投影坐标系统（平面坐标）和高程坐标系统。
不同的地理信息系统常使用不同的地球参照系统，因此需要进行坐标转换以实现数据的兼容和交互。
三、大地水准面大地水准面是描述地球海平面的数学模型。
世界上各地的大地水准面存在差异，因此在进行海拔高度计算时需要进行水准面的转换。
常用的水准面模型有地球椭球体、高斯-克吕格地球模型等。
四、大地空间大地基准面大地基准面是用于确定地球表面上点的位置的参考面。
不同的地区可能使用不同的大地基准面，如WGS84、PZ-90等。
为了将数据在不同的大地基准面下进行比较和分析，需要进行大地基准面的转换。
五、坐标转换方法1. 大地测量中最常用的坐标转换方法是地理坐标与投影坐标之间的转换。
地理坐标使用经度和纬度表示，而投影坐标使用平面坐标系表示。
常见的投影坐标系统有UTM坐标系统、高斯投影坐标系统等。
通过合适的坐标转换公式，可以将地理坐标转换为投影坐标，或者反之。
2. 在进行海拔高度计算时，需要进行水准面的转换。
常见的水准面转换方法有正高转换和高程异常转换。
正高转换是将某地的高程值从一个水准面转换到另一个水准面，高程异常转换则是将某点的高程值转换为相对于某个水准面的高程异常值。
3. 大地基准面转换常用的方法是七参数法。
七参数法通过平移、旋转和尺度变换等操作，将一个大地基准面上的点的坐标转换到另一个大地基准面上。
测量中常见的坐标转换方法和注意事项
测量中常见的坐标转换方法和注意事项在测量工作中，坐标转换是一个非常关键的步骤。
它可以将不同坐标系下的测量数据进行转换，以便更好地进行分析和比较。
本文将讨论测量中常见的坐标转换方法和注意事项，以帮助读者更好地理解和应用这些知识。
一、常见的坐标转换方法1. 直角坐标系与极坐标系的转换直角坐标系和极坐标系是我们常见的两种坐标系，它们在不同的情况下都有各自的优势。
当我们在进行测量时，有时需要将直角坐标系转换为极坐标系，或者反过来。
这时我们可以使用以下公式进行转换：直角坐标系 (x, y) 转换为极坐标系(r, θ)：r = √(x^2 + y^2)θ = arctan(y/x)极坐标系(r, θ) 转换为直角坐标系 (x, y)：x = r * cosθy = r * sinθ2. 地理坐标系与平面坐标系的转换在地理测量中，我们常常需要将地理坐标系与平面坐标系进行转换。
地理坐标系是以地球表面为基准的坐标系，而平面坐标系则是在局部范围内采用平面近似地球的坐标系。
转换的目的是为了将地球上的经纬度转换为平面上的坐标点，或者反过来。
这时我们可以使用专门的地图投影算法进行转换，例如常见的墨卡托投影、UTM投影等。
3. 坐标系之间的线性转换有时，我们需要将一个坐标系中的点的坐标转换到另一个坐标系中。
这时我们可以通过线性变换来实现。
线性变换定义了一个坐标系之间的转换矩阵，通过乘以这个转换矩阵，我们可以将一个坐标系中的点的坐标转换到另一个坐标系中。
常见的线性变换包括平移、旋转、缩放等操作，它们可以通过矩阵运算进行描述。
二、坐标转换的注意事项1. 坐标系统选择的准确性在进行坐标转换时，必须保证所选择的坐标系统是准确可靠的。
不同的坐标系统有不同的基准面和基准点，选择错误可能导致转换结果出现较大误差。
因此，在进行测量时，我们应该仔细选择坐标系统，了解其基本原理和适用范围。
2. 数据质量的控制坐标转换所依赖的输入数据必须具有一定的质量保证。
实时动态(RTK)测量中坐标转换参数计算的几种方法
实时动态(RTK)测量中坐标转换参数计算的几种方法摘要：RTK所接收到的数据是WGS-84坐标系下的数据，而我们使用的坐标系一般是1954北京坐标系、1980年国家大地坐标系以及一些城市工矿使用的独立坐标，因此，需要将RTK接收到的WGS-84坐标转换成我们工程所使用的坐标系坐标。
为此，如何计算这些坐标系统转换参数成为RTK使用过程中的一个非常重要的环节。
关键词：GPS-RTK测量坐标转换1、RTK技术概述实时动态(RTK)测量系统，是GPS测量技术与数据传输技术的结合，是GPS测量技术中的一个新突破。
GPS测量中，静态、快速静态、动态测量都需要事后进行解算处理才能获得待测点的坐标，而RTK测量实时差分定位是一种能够在野外实时得到厘米级精度的测点坐标。
RTK实时测量技术具有全天候、作业效率高、定位精度高、操作简便等优点，因而得到了广泛的应用，而且技术设备越来越先进与方便。
RTK测量系统一般由以下三部分组成：GPS接收设备、数据传输设备、软件系统。
数据传输系统由基准站的发射电台与流动站的接收电台组成，它是实现实时动态测量的关键设备。
2、RTK实时测量坐标参数转换RTK所接收到的数据是WGS-84坐标系下的数据，而我们一般使用的坐标系是1954北京坐标系、1980年国家大地坐标系以及一些城市工矿使用的独立坐标，因此，需要将RTK接收到的WGS-84坐标转换成我们使用的1954北京坐标系坐标或1980年国家大地坐标系坐标或城市工矿使用的独立坐标系坐标。
为此，如何计算坐标系统转换参数成为RTK使用过程中的很重要的一个环节。
根据RTK的原理，参考站和流动站直接采集的都为WGS84坐标，参考站一般以一个WGS84坐标作为起始值来发射，实时地计算点位误差并由电台发射出去，流动站同步接收WGS84坐标并通过电台来接收参考站的数据，条件满足后就可达到固定解，流动站就可实时得到高精度的相对于参考站的WGS84三维坐标，这样就保证了参考站与流动站之间的测量精度。
施工坐标转换测量坐标软件有哪些
施工坐标转换测量坐标软件有哪些在现代建筑施工中，施工坐标转换测量坐标软件扮演着重要的角色。
它们可以帮助工程师和测量员将设计图纸上的坐标转换为实际施工现场的坐标，从而提高建筑施工的准确性和效率。
以下是几种常见的施工坐标转换测量坐标软件。
1. AutoCADAutoCAD 是由 Autodesk 公司开发的一款广泛应用于建筑、工程和施工领域的计算机辅助设计软件。
在 AutoCAD 中，用户可以通过创建坐标系并输入设计图纸上的坐标值，然后进行坐标转换和测量。
AutoCAD 提供了一系列功能和工具，可以帮助用户准确地进行坐标转换，并进行空间分析和测量。
2. Total Station 数据处理软件Total Station 是一种常用的测量仪器，可以同时测量水平角、垂直角和斜距，并根据测量数据计算出点的坐标。
Total Station 数据处理软件可以导入 Total Station 测量得到的数据，并进行坐标转换和处理。
这些软件通常提供了各种转换算法和工具，可以帮助用户准确地将测量坐标转换为施工坐标。
3. Trimble Business CenterTrimble Business Center 是由 Trimble 公司开发的一款专业的建筑测量和数据处理软件。
它可以处理建筑测量仪器（如 GPS 和 Total Station）采集的坐标数据，并进行坐标转换、测量分析和土地调查等操作。
Trimble Business Center 提供了强大的坐标转换和数据处理功能，可以帮助用户高效地处理大量的测量数据。
4. Leica Geo OfficeLeica Geo Office 是 Leica 公司开发的一款专业的测量和 GIS 数据处理软件。
它可以处理各种测量仪器采集的坐标数据，并进行坐标转换、数据编辑和分析等操作。
Leica Geo Office 提供了丰富的坐标转换算法和工具，可以满足不同类型的测量需求。
测量坐标转换施工坐标的方法有哪些
测量坐标转换施工坐标的方法有哪些在施工工程中，测量坐标转换是将原始测量坐标转换为施工坐标的过程。
施工坐标是指在施工现场上实际进行施工操作所使用的坐标系统。
由于原始测量坐标一般是地理坐标或平面坐标，与实际施工相差较大，需要进行坐标转换以适应施工需要。
本文将介绍几种常用的测量坐标转换施工坐标的方法。
1. 计算坐标转换这是最常用的一种方法，通过数学计算将原始测量坐标转换为施工坐标。
具体步骤如下：1.获取原始测量坐标系中的坐标数据；2.在施工现场建立施工坐标系，并确定其中一个点的坐标；3.根据原始测量坐标系和施工坐标系的参照关系，建立坐标转换方程；4.利用坐标转换方程，将原始测量坐标转换为施工坐标。
这种方法在计算过程中需要考虑坐标系之间的缩放、旋转和平移等因素，以确保转换结果的准确性。
2. 光电测距法光电测距法是另一种常用的测量坐标转换方法。
该方法利用光电测距仪测量特定点到控制点的距离，并结合已知控制点坐标计算测点的施工坐标。
具体步骤如下：1.在施工现场选择一些已知坐标的控制点，并利用测量仪器获取其准确坐标；2.使用光电测距仪测量待测点到相邻的控制点的距离；3.根据已知控制点的施工坐标和测得的距离，利用三角测量原理计算待测点的施工坐标。
光电测距法适用于平面坐标的转换，但要求场地较为平坦，以确保测量的准确性。
3. GPS定位法GPS定位法是一种基于卫星导航系统的测量坐标转换方法。
它通过接收卫星发射的信号，计算接收器与卫星之间的距离，并结合卫星的坐标信息，确定接收器的位置坐标。
具体步骤如下：1.使用GPS接收器，在施工现场上测量多个已知坐标的控制点；2.利用卫星导航系统获取控制点的地理坐标；3.使用测量仪器对待测点进行GPS定位，获取其地理坐标；4.利用已知控制点的地理坐标和待测点的地理坐标，进行坐标转换，得到施工坐标。
GPS定位法适用于大范围的坐标转换，并且可以在复杂的地形和天气环境下进行准确测量。
4. 其他方法除了上述方法外，还有一些其他方法可以用于测量坐标转换施工坐标，如：•基于无人机的影像测量法：通过无人机拍摄施工现场的影像，并对影像进行处理和分析，得到施工点的坐标。
如何进行测绘中的地理坐标转换
如何进行测绘中的地理坐标转换在现代测绘工作中，地理坐标转换是一个非常重要的环节。
地理坐标转换指的是将不同坐标系统下的地理坐标相互转换的过程。
由于地球表面的形状和测量要求的不同，人们创建了多种不同的坐标系统来描述地理位置。
因此，在不同的测绘和地理信息系统（GIS）应用中，需要进行坐标转换以实现数据的有效共享和集成。
地理坐标转换的基本原理是通过一系列数学计算和模型拟合，将不同坐标系统下的坐标值相互转换。
这个过程是基于地球的椭球体模型和大地测量学的基本原理。
在进行坐标转换之前，首先需要明确所使用的坐标系统和椭球体模型，以及它们之间的关系。
这个关系可以使用参数来表示，比如椭球体的长半轴和扁率等。
在实际测量和数据处理中，地理坐标转换可以分为以下几个步骤：1. 坐标系统识别：确认所使用的坐标系统和椭球体模型。
在测绘和GIS中，常用的坐标系统包括经纬度坐标系统、投影坐标系统和高程坐标系统等。
不同的坐标系统有不同的坐标单位和参考基准。
2. 参数转换：计算并应用坐标系统之间的转换参数。
转换参数可以通过测量和数据分析得到，也可以通过查阅相关的地理参考资料获得。
比如，将经纬度坐标转换为投影坐标，需要知道所使用的投影方法和相关参数。
3. 数学计算：使用适当的数学模型和方法，进行坐标转换的计算。
这些数学模型通常基于大地测量学的理论和椭球体模型。
在计算中，需要考虑地球的曲率和地球的形状等因素，以保证转换结果的准确性。
4. 转换验证：检查转换结果的准确性和可信度。
转换结果应与实际测量或已知数据相符合。
如果转换结果与实际有较大偏差，可能需要重新检查输入数据和转换参数，或者重新进行计算。
在实际应用中，地理坐标转换还需要考虑一些特殊情况和问题。
比如，如果要将一系列点的坐标从一个坐标系统转换到另一个坐标系统，需要考虑点的数量和分布情况。
如果有大量点需要转换，可能需要使用批量计算方法和自动化工具进行处理。
此外，还需要注意坐标转换的精度和误差传播问题。
如何进行测绘数据的全球定位与坐标转换
如何进行测绘数据的全球定位与坐标转换全球定位系统（GPS）是现代测绘领域中极为重要的技术手段之一，几乎所有的测绘工作都需要使用GPS来获取地理位置信息。
然而，在进行测绘数据的全球定位与坐标转换时，会面临一些挑战。
本文将讨论如何有效地进行测绘数据的全球定位与坐标转换，以提高测绘工作的准确性和效率。
引言全球定位系统（GPS）已经成为现代测绘工作中不可或缺的工具。
通过使用GPS接收器收集的卫星信号，我们可以确定任何一个点的精确地理位置，并将其转化为坐标数据。
但是，由于地球形状复杂、测量条件多变等原因，测绘数据的全球定位与坐标转换并非易事。
然而，只要我们掌握了一些关键概念和方法，就可以轻松应对这些挑战。
一、选择合适的地球参考椭球体和大地水准面在进行测绘数据的全球定位与坐标转换之前，我们首先需要选择合适的地球参考椭球体和大地水准面。
目前常用的地球参考椭球体有WGS84、CGCS2000等，而大地水准面则有EGM96、CGVD2013等。
根据不同的测绘需求，我们要选择适合的参考椭球体和大地水准面，以确保测绘结果的准确性和一致性。
二、选择合适的坐标系统和投影方式测绘数据的坐标转换包括从地理坐标系到投影坐标系的转换。
地理坐标系是以地球为基准的三维坐标系统，而投影坐标系则是将地球表面上的点投影到二维平面上的坐标系统。
在选择坐标系统和投影方式时，我们要考虑测绘区域的形状、尺度和精度要求等因素。
常见的投影方式有等距圆柱投影、墨卡托投影等，每种投影方式都有其适用的测绘任务。
三、进行坐标转换和大地测量计算进行测绘数据的全球定位与坐标转换时，我们需要使用一些数学方法和计算工具。
其中，坐标转换是指将一个坐标系中的点的坐标转换到另一个坐标系中。
常见的坐标转换方法有参数法、七参数法等。
大地测量计算是指根据已知的测量数据，计算出测量区域内各点的坐标、距离、方位角等参数。
这些计算可以通过计算机软件或编程语言来实现。
四、进行坐标纠正和差值处理由于各种误差的存在，测绘数据中的坐标可能会存在一定的偏差。
测量坐标怎么转换
测量坐标怎么转换1. 引言在测量和定位方面，坐标转换是一项常见的任务。
例如，在地理信息系统（GIS）中，坐标转换用于将地理位置从一种坐标系统转换为另一种。
同样，在工程测量中，坐标转换用于将测量结果从一种坐标系转换为另一种。
本文将介绍坐标转换的基本原理和常见的转换方法，以帮助读者理解如何进行坐标转换。
2. 坐标系的概念在进行坐标转换之前，我们首先需要理解什么是坐标系。
坐标系是一种用来描述物体位置的参考系统。
常见的坐标系包括笛卡尔坐标系、极坐标系和地理坐标系等。
在笛卡尔坐标系中，我们使用直角坐标来描述一个点的位置，通常使用x、y、z三个轴来表示。
在极坐标系中，我们使用极径和极角来描述点的位置。
而在地理坐标系中，我们使用经度和纬度来标识地球表面的位置。
3. 基本转换原理坐标转换的基本原理是将一个点的坐标从一个坐标系转换到另一个坐标系。
这涉及到坐标系之间的关系和转换公式。
3.1 二维坐标转换对于二维坐标转换，最常见的是将笛卡尔坐标系转换为极坐标系或反之亦然。
设有一个点P在笛卡尔坐标系中的坐标为(x,y)，我们可以通过以下公式将其转换为极坐标系的坐标：r = √(x^2 + y^2)θ = arctan(y / x)其中，r为极径，θ为极角。
反之，如果我们已知一个点在极坐标系中的坐标(r,θ)，可以通过以下公式将其转换为笛卡尔坐标系的坐标：x = r * cos(θ)y = r * sin(θ)3.2 三维坐标转换对于三维坐标转换，常见的转换包括笛卡尔坐标系与球坐标系之间的转换。
设有一个点P在笛卡尔坐标系中的坐标为(x,y,z)，我们可以通过以下公式将其转换为球坐标系的坐标：r = √(x^2 + y^2 + z^2)θ = arctan(y / x)φ = arccos(z / r)其中，r为球坐标系中的径向距离，θ为水平角度（与x轴的夹角），φ为垂直角度（与z轴的夹角）。
反之，如果我们已知一个点在球坐标系中的坐标(r,θ,φ)，可以通过以下公式将其转换为笛卡尔坐标系的坐标：x = r * sin(φ) * cos(θ)y = r * sin(φ) * sin(θ)z = r * cos(φ)4. 常见坐标转换方法除了基本的坐标转换方法外，还有一些常见的坐标转换方法应用于特定领域。
测绘技术中的坐标变换方法介绍
测绘技术中的坐标变换方法介绍测绘技术作为一门专业学科，它不单纯是以地理学、地图学为基础知识，还融合了各种测量和数学方法。
其中，坐标变换是测绘技术中的一个重要概念和方法。
在测绘工作中，坐标变换可以帮助我们实现不同坐标系之间的转换，为地理信息系统、地图制图等提供了极大的便利。
本文将介绍测绘技术中的常见坐标变换方法。
一、平面坐标与大地坐标的转换方法在测绘工作中，我们通常会遇到不同坐标系之间的转换。
最常见的就是平面坐标与大地坐标之间的转换。
平面坐标是利用平面坐标系来表示地理位置的坐标值，而大地坐标则是使用经纬度等来表示地理位置的坐标值。
为了实现平面坐标与大地坐标的转换，我们可以利用以下方法：1. 大地坐标系统的参数化转换方法大地坐标系是地球表面上各个点的经纬度坐标表示。
要将大地坐标转换为平面坐标，我们可以采用参数化转换方法。
该方法通过定义一系列参数，以实现大地坐标到平面坐标的转换。
具体的参数化转换方法有著名的高斯投影、横轴墨卡托等。
2. 七参数变换法七参数变换法是常用的坐标变换方法，它适用于平面坐标与大地坐标之间的转换。
它通过七个参数的定义，分别对应平移、旋转和尺度变换等，从而将平面坐标与大地坐标之间进行转化。
二、不同大地坐标系之间的转换方法除了平面坐标与大地坐标之间的转换外，不同大地坐标系之间的转换也是测绘技术中常见的任务之一。
这是因为不同地区采用的大地坐标系可能具有不同的参数，因此需要进行转换以实现一致性。
以下是常见的大地坐标系转换方法：1. 布尔莎参数法布尔莎参数法是一种常用的大地坐标系转换方法。
它通过定义一系列参数，如椭球参数和基准点坐标等，以实现不同大地坐标系之间的转换。
2. 七参数变换法七参数变换法同样适用于不同大地坐标系之间的转换。
通过定义不同的七参数值，我们可以将一个大地坐标系转换为另一个大地坐标系，以满足具体测绘需求。
三、测量数据的坐标变换方法在测绘工作中，我们还需要对测量数据进行坐标变换，以将测量结果与已知的地理坐标体系相匹配。
测量坐标转换公式
测量坐标转换公式1. 引言在测量学中，坐标转换是一项重要的任务。
当我们在进行地理测量或者工程测量时，经常需要将不同坐标系下的点进行转换，以便于进行数据分析和地图绘制等工作。
本文将介绍测量中常用的坐标转换公式，包括平面坐标转换和空间坐标转换。
2. 平面坐标转换在平面测量中，我们常常使用直角坐标系来描述点的位置。
而不同的地方可能使用不同的坐标系，需要进行坐标转换。
下面是常见的几种平面坐标转换公式：2.1. 坐标平移坐标平移是将点的位置沿着x轴和y轴方向进行平移。
设原坐标系中点的坐标为(x, y)，平移后的坐标为(x’, y’)，平移的距离分别为dx和dy，则平移后的坐标可以通过以下公式计算：x' = x + dxy' = y + dy2.2. 坐标旋转坐标旋转是将点的位置绕着某个基准点旋转一定角度。
设原坐标系中点的坐标为(x, y)，旋转中心为(cx, cy)，旋转的角度为θ，旋转后的坐标为(x’, y’)，则旋转后的坐标可以通过以下公式计算：x' = (x-cx) * cos(θ) - (y-cy) * sin(θ) + cxy' = (x-cx) * sin(θ) + (y-cy) * cos(θ) + cy2.3. 坐标缩放坐标缩放是将点的位置按照一定比例进行放大或缩小。
设原坐标系中点的坐标为(x, y)，缩放中心为(cx, cy)，横向缩放比例为sx，纵向缩放比例为sy，缩放后的坐标为(x’, y’)，则缩放后的坐标可以通过以下公式计算：x' = (x-cx) * sx + cxy' = (y-cy) * sy + cy2.4. 坐标仿射变换坐标仿射变换是将点的位置进行平移、旋转和缩放的组合操作。
设原坐标系中点的坐标为(x, y)，仿射变换矩阵为A，平移向量为T，仿射变换后的坐标为(x’, y’)，则仿射变换后的坐标可以通过以下公式计算：[x', y'] = A * [x, y] + T3. 空间坐标转换在空间测量中，我们通常使用三维直角坐标系来描述点的位置。
测量坐标转换公式推导过程
测量坐标转换公式推导过程一、二维坐标转换（平面坐标转换）（一）平移变换。
1. 原理。
- 设原坐标系O - XY中的一点P(x,y)，将坐标系O - XY平移到新坐标系O' - X'Y'，新坐标系原点O'在原坐标系中的坐标为(x_0,y_0)。
2. 公式推导。
- 对于点P在新坐标系中的坐标(x',y')，根据平移的几何关系，我们可以得到x = x'+x_0，y = y'+y_0，则x'=x - x_0，y'=y - y_0。
（二）旋转变换。
1. 原理。
- 设原坐标系O - XY绕原点O逆时针旋转θ角得到新坐标系O - X'Y'。
对于原坐标系中的点P(x,y)，我们要找到它在新坐标系中的坐标(x',y')。
- 根据三角函数的定义，设OP = r，α是OP与X轴正方向的夹角，则x = rcosα，y = rsinα。
- 在新坐标系中，x'=rcos(α-θ)，y'=rsin(α - θ)。
2. 公式推导。
- 根据两角差的三角函数公式cos(A - B)=cos Acos B+sin Asin B和sin(A -B)=sin Acos B-cos Asin B。
- 对于x'=rcos(α-θ)=r(cosαcosθ+sinαsinθ)，因为x = rcosα，y = rsinα，所以x'=xcosθ + ysinθ。
- 对于y'=rsin(α-θ)=r(sinαcosθ-cosαsinθ)，所以y'=-xsinθ + ycosθ。
（三）一般二维坐标转换（平移+旋转）1. 原理。
- 当既有平移又有旋转时，先进行旋转变换，再进行平移变换。
2. 公式推导。
- 设原坐标系O - XY中的点P(x,y)，先将坐标系绕原点O逆时针旋转θ角得到中间坐标系O - X_1Y_1，根据旋转变换公式，P在O - X_1Y_1中的坐标(x_1,y_1)为x_1=xcosθ + ysinθ，y_1=-xsinθ + ycosθ。
工程测量坐标系转换另一个坐标系怎么转换
工程测量坐标系转换另一个坐标系怎么转换在工程测量中，常常会涉及到不同坐标系之间的转换。
坐标系转换是将一个坐标系中的点的位置描述转换到另一个坐标系中的过程。
常见的坐标系转换包括从大地坐标系到平面坐标系的转换，以及从局部坐标系到全球坐标系的转换。
本文将介绍一些常见的工程测量坐标系转换方法。
大地坐标系到平面坐标系转换大地坐标系一般用经度、纬度和高程来表示地球上某一点的位置。
而平面坐标系则是在局部区域内采用笛卡尔坐标系来表示坐标点的位置。
将大地坐标系转换为平面坐标系一般需要进行以下步骤：1.选择适当的投影方式：根据工程测量的具体要求和区域特点，选择适当的地图投影方式。
常用的地图投影方式包括高斯-克吕格投影、UTM投影等。
2.计算投影中央子午线的经度：投影中央子午线是指在某一区域内，与该区域内的标准子午线的夹角。
3.计算投影平面的比例因子：比例因子是指在地球表面上的某一点在平面坐标系中所占的长度与该点在大地坐标系中所占长度的比值。
4.进行坐标转换计算：根据选定的投影方式、中央子午线经度和比例因子，通过一定的计算方法将大地坐标系中的点的位置转换到平面坐标系中。
局部坐标系到全球坐标系转换局部坐标系一般是在某一工程项目或建筑物上建立的坐标系，用来表示该项目或建筑物的各个点的位置。
全球坐标系则是用地心经纬度坐标系来表示地球上任意一点的位置。
将局部坐标系转换为全球坐标系一般需要进行以下步骤：1.确定局部坐标系的基准点：基准点是局部坐标系中的一个已知点，其在全球坐标系中的经纬度已知。
2.确定局部坐标系的坐标轴方向和转角：根据局部坐标系建立时的设定，确定局部坐标系中的坐标轴方向和转角。
3.进行坐标转换计算：利用基准点的经纬度、坐标轴方向和转角，可以通过一定的计算方法将局部坐标系中的点的位置转换到全球坐标系中。
坐标系转换的注意事项在进行坐标系转换时，需要注意以下几个问题：1.坐标精度的问题：在坐标系转换过程中，可能会存在一定的误差，导致转换后的坐标存在一定的偏差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全站仪文件XY坐标对换位置
如果你的txt文档记录的坐标文件格式如下:
点号1,X1坐标,Y1坐标,高程1
点号1,X2坐标,Y2坐标,高程2
...
点号n,Xn坐标,Yn坐标,高程n
1.请将txt文档记录的坐标导入到EXCEL中,步骤如下:
EXCEL程序中，[文件]-〉[打开]，打开对话框的文件类型下拉列表中选择“所有文件”，选中你的坐标数据.TXT文件后单击[打开]，在向导对话框中的“分隔符号”选择[逗号]后，单击[下一步]按钮直到[完成]按钮，就把你的坐标数据导入了EXCEL里啦。
2.修改EXCEL各列数据的顺序如下：
[第一列：点号] [第二列：空列] [第三列：Y坐标值}] [第四列：X坐标值]，第五列：高程值]
3.[文件]-〉[另存为...]-〉另存为对话框中，文件类型下拉列表中选择“CSV（逗号分隔符）*.csv”格式，单击[保存]后，退出EXCEL。
4.将保存的“坐标数据.CSV”的文件扩展名改为“坐标数据.dat”，这个文件就可以在CASS中展绘坐标点了。
用word转换
1.将txt文档的数据导入word中
2.全选数据，在工具栏中选择“表格”“转换”“文本转换成表格”
3.将X，Y对调，在点名后留一个空列，再在选工具栏“表格”“转
换”“表格转换成文本”，文字分隔符选“逗号”.
4.新建一个文本（txt格式），将word中的数据剪切到文本中，
5.文本中每个数据逗号后面有个空格，用鼠标选中空格，在“编辑”
中选择“替换”，在查找内容处敲下空格键，然后全部替换，保存。
