欧姆龙CJ系列PLC常见问题及解决方案集锦一Q:CJ2M-MD211 PWM输出0的输出执行中标志位是什么？A:A283.00。
PWM输出0脉冲输出中时，为ON。
运行开始或停止时清除。
OFF：停止中ON：输出中Q:CJ2M-MD211 PWM输出1的输出执行中标志位是什么？A:A283.08。
PWM输出0脉冲输出中时，为ON。
运行开始或停止时清除。
OFF：停止中ON：输出中Q:CJ2M-MD211 PWM输出2的输出执行中标志位是什么？A:A329.00。
PWM输出0脉冲输出中时，为ON。
运行开始或停止时清除。
OFF：停止中ON：输出中Q:CJ2M-MD211 PWM输出3的输出执行中标志位是什么？A:A329.08。
PWM输出0脉冲输出中时，为ON。
运行开始或停止时清除。
OFF：停止中ON：输出中Q:CP1H-EX需要使用的软件CX-Programmer版本是多少？A:CX-Programmer Ver.9.62及以上版本；对应CX-ONE 4.41及以上版本。
Q:Ethernet/IP 连接时如何安装第三方的EDS文件？A:打开Network Configurator软件，选择EDS File--Install ，来安装第三方的EDS 文件。
Q:CJ1W-DRM21模块报E0错误，如何处理？A:E0 错误表明网络中没有加供电的电源，请检查网络供电电源的连接是否正常，要在红色端子接24V电源正，黑色端子接24V电源负。
Q:CJ2M的扫描周期地址是哪些？A:A262~A263是周期时间最大值。
单位0.1ms。
A264~A265是周期时间当前值。
单位0.1ms。
Q:C200Hα（C200HE/C200HG/C200HX）无法下载扩展函数？A:PLC断电，DIP 4拨到ON再下载Q:CJ1W-TC模块如何使相应的回路不能报警？A:将M/M+1中对应的地址设为#FFQ:FH-3050-10做EthreCAT通信Fieldbus数据输出最多输出多少数据？A:输出数据总大小：最大256字节，输出的数据数：最多64个Q:FH-3050做EthreCAT通信Fieldbus数据输出最多输出多少数据？A:输出数据总大小：最大256字节，输出的数据数：最多64个Q:FH-3050-20做EthreCAT通信Fieldbus数据输出最多输出多少数据？A:输出数据总大小：最大256字节，输出的数据数：最多64个Q:FH-L550-10做EthreCAT通信Fieldbus数据输出最多输出多少数据？A:输出数据总大小：最大256字节，输出的数据数：最多64个Q:FH-1050-20做EthreCAT通信Fieldbus数据输出最多输出多少数据？A:输出数据总大小：最大256字节，输出的数据数：最多64个Q:FH-L550做EthreCAT通信Fieldbus数据输出最多输出多少数据？A:输出数据总大小：最大256字节，输出的数据数：最多64个Q:FH-3050-20做EtherNETIP通讯如何判定数据输出完成？A:数据输出完成GATE位自动置ONQ:FH-3050-10做EtherNETIP通讯如何判定数据输出完成？A:数据输出完成GATE位自动置ONQ:FH-3050做EtherNETIP通讯如何判定数据输出完成？A:数据输出完成GATE位自动置ONQ:FH-3050-20如何通过并行线执行连续测量？A:DI7置ONQ:FH-L550做EtherNETIP通讯如何判定数据输出完成？A:数据输出完成GATE位自动置ONQ:FH-3050如何通过并行线执行连续测量？A:DI7置ONQ:FH-1050如何通过并行线执行连续测量？A:DI7置ONQ:FH-1050-10如何通过并行线执行连续测量？A:DI7置ONQ:FH-1050-20如何通过并行线执行连续测量？A:DI7置ONQ:FH-3050-10以太网PLCLINK，数据正常输出，但是软件界面报通讯错误？A:在以太网PLCLINK设定中将通信交换设置为无Q:FH-L550-10如何通过并行线执行连续测量？A:DI7置ONQ:FH-3050以太网PLCLINK，数据正常输出，但是软件界面报通讯错误？A:在以太网PLCLINK设定中将通信交换设置为无Q:FH-L550如何通过并行线执行连续测量？A:DI7置ONQ:FH-1050以太网PLCLINK，数据正常输出，但是软件界面报通讯错误？A:在以太网PLCLINK设定中将通信交换设置为无Q:FH-1050-10以太网PLCLINK，数据正常输出，但是软件界面报通讯错误？A:在以太网PLCLINK设定中将通信交换设置为无Q:FH-3050-20以太网PLCLINK，数据正常输出，但是软件界面报通讯错误？A:在以太网PLCLINK设定中将通信交换设置为无Q:FH-1050-20以太网PLCLINK，数据正常输出，但是软件界面报通讯错误？A:在以太网PLCLINK设定中将通信交换设置为无Q:FH-L550以太网PLCLINK，数据正常输出，但是软件界面报通讯错误？A:在以太网PLCLINK设定中将通信交换设置为无Q:FH-L550-10以太网PLCLINK，数据正常输出，但是软件界面报通讯错误？A:在以太网PLCLINK设定中将通信交换设置为无Q:FH-3050如何通过FTP连接保存数据？A:1.FH用以太网线和电脑连接2.软件[工具]-[系统设置]-[启动]-[启动设定]-[通信模块]-[串行（以太网）：无协议（TCP）]。
欧姆龙PLC通讯问题汇总解析

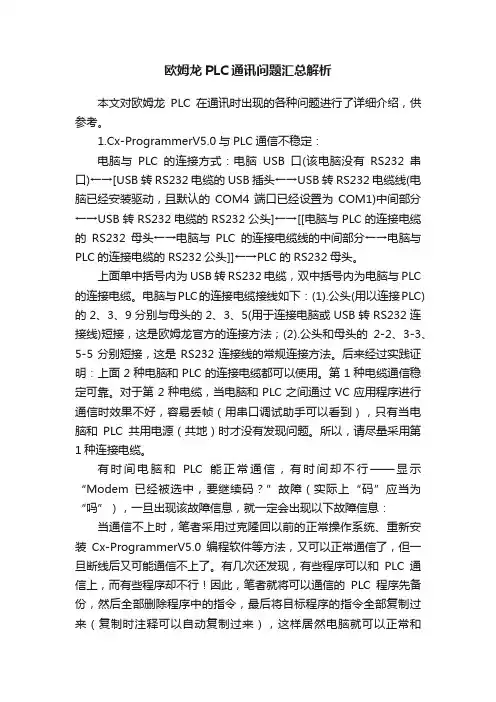

欧姆龙PLC通讯问题汇总解析本文对欧姆龙PLC在通讯时出现的各种问题进行了详细介绍，供参考。
1.Cx-ProgrammerV5.0与PLC通信不稳定：电脑与PLC的连接方式：电脑USB口(该电脑没有RS232串口)←→[USB转RS232电缆的USB插头←→USB转RS232电缆线(电脑已经安装驱动，且默认的COM4端口已经设置为COM1)中间部分←→USB转RS232电缆的RS232公头]←→[[电脑与PLC的连接电缆的RS232母头←→电脑与PLC的连接电缆线的中间部分←→电脑与PLC的连接电缆的RS232公头]]←→PLC的RS232母头。
上面单中括号内为USB转RS232电缆，双中括号内为电脑与PLC 的连接电缆。
电脑与PLC的连接电缆接线如下：(1).公头(用以连接PLC)的2、3、9分别与母头的2、3、5(用于连接电脑或USB转RS232连接线)短接，这是欧姆龙官方的连接方法；(2).公头和母头的2-2、3-3、5-5分别短接，这是RS232连接线的常规连接方法。
后来经过实践证明：上面2种电脑和PLC的连接电缆都可以使用。
第1种电缆通信稳定可靠。
对于第2种电缆，当电脑和PLC之间通过VC应用程序进行通信时效果不好，容易丢帧（用串口调试助手可以看到），只有当电脑和PLC共用电源（共地）时才没有发现问题。
所以，请尽量采用第1种连接电缆。
有时间电脑和PLC能正常通信，有时间却不行——显示“Modem已经被选中，要继续码？”故障（实际上“码”应当为“吗”），一旦出现该故障信息，就一定会出现以下故障信息：当通信不上时，笔者采用过克隆回以前的正常操作系统、重新安装Cx-ProgrammerV5.0编程软件等方法，又可以正常通信了，但一旦断线后又可能通信不上了。
有几次还发现，有些程序可以和PLC通信上，而有些程序却不行！因此，笔者就将可以通信的PLC程序先备份，然后全部删除程序中的指令，最后将目标程序的指令全部复制过来（复制时注释可以自动复制过来），这样居然电脑就可以正常和PLC进行通信了！但是——下一次这个程序可能又无法正常通信了！郁闷……根据通信错误信息“Modem已经被选中，要继续码？”，笔者找到了解决方法：在桌面上右击“我的电脑”,再点击“属性”——“硬件”——“设备管理器”，再双击“调制解调器”，再右击展开的调制解调器型号，点击“停用”就可以了。
PLC-欧姆龙系列
组态王KINGVIEW 6X欧姆龙系列PLC-常见问题解答北京亚控科技发展有限公司２０１１年０１月目录1. OMRON hostlink协议的IR寄存器能否支持到“位”的定义？ (1)2. 我已经按组态王的使用说明配置了所有的通讯参数，变量也已经定义成了读写方式，组态王能够取到PLC中数据，但为什么还是无法对PLC中写数据？ (1)3. 欧姆龙CP1H/CP1L PLC在组态王设备列表中应如何选择？ (1)4. 如何修改OMRON CPM2A的设备地址？为何与组态王通讯一次后就无法实现通讯了？ (1)5. 欧姆龙PLC通过Control link通讯卡与组态王通讯，能否实现双设备冗余的功能？ (1)6. 欧姆龙PLC通过Control link通讯卡与组态王通讯，组态王中定义的设备地址的含义？ (1)7. 通过Control link通讯卡，组态王能否与多台plc进行通讯？ (2)8. 欧姆龙PLC通过Control link通讯卡与组态王通讯，需要在本机安装finsgateway 软件吗？ (2)9. 使用欧姆龙CPM系列PLC（CPM1H、CPM2AH等）hostlink协议与组态王通讯，在组态王设备列表中应如何选择？ (2)10. 欧姆龙PLC通过hostlink协议与组态王通讯，在组态王中设置都正确，但通讯还是失败，为什么？ (2)11. 欧姆龙CJ系列PLC通过扩展串行通信单元（CJ1W-SCU41）能用hostlink协议与组态王进行通讯吗？ (2)12. 欧姆龙CJ1G型号PLC的外设口可以通过hostlink协议与组态王通讯吗？ (3)13. 欧姆龙CP1H型号PLC通过hostlink协议与组态王通讯时需要注意的问题？314. 欧姆龙CP1E/CH1H-X PLC在组态王设备列表中应如何选择？ (4)15. 欧姆龙PLC通过以太网方式（ETN21以太网模块）与组态王通讯，设置完成后，欧姆龙的编程软件可以与PLC通过以太网的方式通讯，但组态王一直通讯失败？ (4)16. 欧姆龙CP1E PLC与组态王采用HostLink方式通讯时需要注意的事项？ (5)1. OMRON hostlink协议的IR寄存器能否支持到“位”的定义？组态王早期的OMRON hostlink协议不支持IR寄存器定义到位，在新开发的hostlink 协议中已经支持IR寄存器定义到位，此驱动可以直接到组态王的网站下载。
OMRON_常见问题目录
标题FA自动化设备RFID系统CJ1W-V680C**上2个选择旋钮的作用？FA自动化设备RFID系统CJ系列的PLC最多能带几块CJ1W-V680？FA自动化设备RFID系统CS系列的PLC最多能带几块CS1W-V680？FA自动化设备RFID系统RFID产品由那几部分组成？FA自动化设备RFID系统RFID系统的基本构成？FA自动化设备RFID系统RFID选型要素？FA自动化设备RFID系统RFID有几种频段？FA自动化设备RFID系统RFID有几种频段?FA自动化设备RFID系统RFID载体有电池和没电池的区别？FA自动化设备RFID系统RFID载体有电池型和无电池型的区别？FA自动化设备RFID系统RFID中，所有的天线电缆是否都适合用于机械手臂上？FA自动化设备RFID系统RFID主要通讯标准有几种？FA自动化设备RFID系统RFID主要通讯标准有几种?FA自动化设备RFID系统V600-CA5D01/ CA5D02停产替代？FA自动化设备RFID系统V600-CA5D01-V2和V600-CA5D02-V2区别？FA自动化设备RFID系统V600-CA5D01的替代型号是什么？FA自动化设备RFID系统V600-CA5D01和CJ1W-V600的区别？FA自动化设备RFID系统V600-CA5D01和V600-CA5D02区别？FA自动化设备RFID系统V600-CA5D02的替代型号是什么？FA自动化设备RFID系统V600-CA5D02控制器中1:1通讯，和1:N通讯有什么区别？FA自动化设备RFID系统V600-CA5D02面板介绍？FA自动化设备RFID系统V600-CA5D系列响应命令中的结束代码列表？FA自动化设备RFID系统V600的数据载体是否可以用在V700系列的系统中？FA自动化设备RFID系统V600控制器232口管脚定义？FA自动化设备RFID系统V600系列中哪些数据载体是电池型的？FA自动化设备RFID系统V680-A-7527S-G3-EG和V680-A-7527S-G3-EG-S 区别？FA自动化设备RFID系统V680-CA1D/2D的替代型号是什么？FA自动化设备RFID系统V680-CA1D/CA2D 停产替代？FA自动化设备RFID系统V680-CA5D01-V2和V680-CA5D02-V2区别？FA自动化设备RFID系统V680-CA5D02-V2上RS-232C口定义？FA自动化设备RFID系统V680-CA5D02面板介绍？FA自动化设备RFID系统V680-CA5D系列响应命令中的结束代码列表：FA自动化设备RFID系统V680-CH1D需要配交流适配器供电，选其他厂商的交流适配器可以吗？FA自动化设备RFID系统V680-HA63A和V680-HA63B区别？FA自动化设备RFID系统V680-HS52-R与V680-HS52-W区别？FA自动化设备RFID系统V680和V600的载体是否可以兼容？产品类别全部文本常见问题目录（更新时间：2014年10月1日）FA自动化设备RFID系统V680控制器1:N通讯，上位机最多可以带多少个ID控制器？FA自动化设备RFID系统V680命令帧中“UID”的含义和作用？FA自动化设备RFID系统V680系列标签最大的内存是多大？FA自动化设备RFID系统V680在写指令到0030H至0100H的时候无法写入，反馈7D？FA自动化设备RFID系统V680在写指令到0030H至0100H的时候无法写入，反馈7D的原因？FA自动化设备RFID系统V680中要对数据载体进行数据的读取、写入，一种是以ASCII码方式，另一种是以16进制方式，现在要写1，2，3，4这样的数字，用哪一种？FA自动化设备RFID系统V700-D23P的替代型号是什么？FA自动化设备RFID系统标签是否能安装在金属上？FA自动化设备RFID系统哪个系列即能读条形码又能读二维码？FA自动化设备RFID系统哪个系列能检测弧面上的条码？FA自动化设备RFID系统欧姆龙主推RFID是哪些系列？FA自动化设备RFID系统什么是RFID？FA自动化设备RFID系统天线V680-H01只能配1CH的控制器？FA自动化设备RFID系统有时读写头读取载体会有不稳定现象，如：有时能读到有时又不能读到，为什么？FA自动化设备RFID系统原先使用V600系统，现用V680替换，但原命令帧不想改变，如何操作？FA自动化设备RFID系统V600 载体有电池和没电池的区别FA自动化设备机械自动化控制器NJ系列电源模块规格？FA自动化设备机械自动化控制器NJ模块NX-ID5342和NX-ID5442的区别？ NX-OD5121和NX-OD5256的区别？FA自动化设备机械自动化控制器CX-One软件。
欧姆龙PLC常见问题集锦一
欧姆龙PLC常见问题集锦一Q:CP1L-EL/CP1L-EM和CP1H-EX40DT-D和CP1W-CIF41和CS1W-ETN21/CJ1W-ETN21在EtherNet通讯方面的区别分别是什么？A:CP1H-EX CP1L-EL/EM CP1W-CIF41 CS1W/CJ1W-ETN21本地IP地址：192.168.250.FINS节点192.168.250.FINS节点192.168.250.1 192.168.250.FINS节点FINS节点：在PLC设置中设定在PLC设置中设定在系统设置中设定通讯硬件旋钮设定CIDR功能：支持不支持不支持支持(Ver.1.5及以上版本)物理层：100/10Base-TX(Auto) 100/10Base-TX(Auto) 100/10Base-TX(Auto) 100/10Base-TX节点数：254 254 254 254FINS报文数据长度：1004字节1004字节1004字节2012字节FINS缓冲区大小：16K字节16K字节8K字节392K字节链接数(FINS/TCP)：用户：3/CX-P：1 用户：3/CX-P：1 2(仅服务器) 16 FTP功能：不支持不支持不支持支持Socket功能：支持支持不支持支持Q:CP1W-CIF41和CP1H-EX40DT-D和CP1L-EL/CP1L-EM和CS1W-ETN21/CJ1W-ETN21在EtherNet通讯方面的区别分别是什么？A:CP1H-EX CP1L-EL/EM CP1W-CIF41 CS1W/CJ1W-ETN21本地IP地址：192.168.250.FINS节点192.168.250.FINS节点192.168.250.1 192.168.250.FINS节点FINS节点：在PLC设置中设定在PLC设置中设定在系统设置中设定通讯硬件旋钮设定CIDR功能：支持不支持不支持支持(Ver.1.5及以上版本)物理层：100/10Base-TX(Auto) 100/10Base-TX(Auto) 100/10Base-TX(Auto) 100/10Base-TX节点数：254 254 254 254FINS报文数据长度：1004字节1004字节1004字节2012字节FINS缓冲区大小：16K字节16K字节8K字节392K字节链接数(FINS/TCP)：用户：3/CX-P：1 用户：3/CX-P：1 2(仅服务器) 16 FTP功能：不支持不支持不支持支持Socket功能：支持支持不支持支持Q:CP1L-L/CP1L-M系列PLC是否支持CP1W-CIF41？A:支持的。
欧姆龙PLC常见问题解决方案集锦二
欧姆龙PLC常见问题解决方案集锦二Q:串行通讯模块(CJ1W-SCU,CS1W-SCB,CP1W-CIF)RS232 口无法通讯A:1. 故障现象：模块上电后，通讯口无法与上位机通讯，通讯灯不闪（或闪烁不正常）。
2. 故障原因：（1）设置错误：①与电脑连接时，CPU 单元中设置的通信协议与CX-Programmer 软件中设置的通信协议不匹配。
②软件设置的通讯端口号与实际使用端口号不一致，如图所示，实际电脑中使用的通讯口为COM2，但CX-Programmer 网络设置中，通讯端口却误选为COM6。
（2）硬件损坏：通讯干扰、噪音干扰、静电等原因导致串口通讯芯片损坏。
（3）通讯电缆不匹配，一般由客户自制时内部针脚焊接不正确导致，建议购买OMRON正版通讯电缆。
3. 注意事项：（1）CP1W-CIF01/11 正确的设置方法：①根据串口使用方式正确设置拨码开关。
②通讯协议未知的情况下，可使用自动在线方式进行尝试连接。
附：CP1H 系列CPU 的DIP4，5 号开关设置方法：（2）CJ1W-SCU/CS1W-SCB 连接设置:①CJ1W-SCU/CS1W-SCB 默认协议为SysmacWay 连接，所以用CX-Programmer 软件新建工程时，网络类型选择SysmacWay 使用方式。
②通讯协议未知的情况下，可使用自动在线方式进行尝试连接。
③用户需改变通讯参数时，可以在I/O 表中双击该单元更改通讯设置，与上位机协议保持一致，如图所示：（3）软件通讯端口号与实际使用端口号保持一致。
（4）现场采取以下抗干扰措施：①通讯线与信号线使用屏蔽电缆，并可靠连接。
②通讯线与信号线应与大电流动力电缆分开布线。
③通讯状态下勿插拔通讯电缆。
④PLC 应与大功率或高频设备隔离安装。
⑤AC220V 电源可在输入端加隔离变压器；DC24V 电源, 请确保开关电源的输入电源勿与大功率设备的电源共地。
Q:CP1W-CIF41 模块ERROR 灯常亮A:1. 故障现象：CP1W-CIF41 插入CP1H 主模块后，ERR 灯常亮。
Omron PLC 常见使用问题(新手必看)
1．CP1H的USB驱动怎么安装？ (3)2．CP1H的内置USB口能用于与例如触摸屏或是第三方软件通讯吗？ (3)3．电脑与CP1H的USB口用CX-programmer软件通讯,发现在线不上？ (3)4．CP1H-X/XA内置高速计数器的软件复位地址是什么？ (3)5．CS/CJ/CP1H时钟地址？ (4)6．CP1H的PLC最多可以带多少CPM系列的模块？ (4)7．CP1H的扩展模块最多能带7块，样本上写的在四台之内可以用连接电缆是什么意思？ (6)8．CP1H-XA40DR-A带CPM1A -40EDR+CPM1A-20EDR +CPM1A-8ER+CPM1A-AD041 + DA041*2这样的配置可以吗？ (6)9．CP1H配CPM1A-MAD02和CPM1A-20EDT的地址如何分配？ (6)10．CP1H内置模拟量的规格？ (7)11．CP1H-XA内置模拟量通道的地址是多少？ (7)12．CP1H-XA内置模拟量输入的断线检测标志位的地址？ (7)13．CP1H-XA型PLC内置模拟量输入输出使用注意事项？ (8)14．用CX-P的软件和CP1H在线连接上以后，外部输入的是0～10v信号，已经在内置AD/DA 选择模拟量输入范围和使能了，并且已经把设置下传到plc中了，但是在对应的转换通道中没有看到转换值？ (8)15．使用CP1H的内置输入输入的是0～10V，外部的信号没有接，为什么断线报警位A4340.00没有置ON？ (9)16．设置CP1H的内置模拟量的平均值处理功能的作用是什么？ (9)17．CP1H的外部模拟量电位器的地址和输入的范围是什么？ (9)18. CP1H-X40DT-D的外部模拟量输入调整功能的白线和黑线哪个是正，哪个是负？ (9)19．CP1H带CPM1A模拟量模块，为什么在I/O表里找不到模拟量模块的设置？ (9)20．CP1H-XA的后面加了CPM1A-AD041模块，现在要使用两路输入，已经设置了AD041 . 9 21．CP1H-X40CDR-A+CPM1A-DA041，DA041的模块设置了量程控制字已经写了，也在对应通道中设置了输出值，但是到端子上一路输出信号都没有？ (10)22．CP1H配CJ系列的模拟量模块的地址分配？ (11)23．CP1H的plc加CJ高功能的模拟量模块是否还要加配件? (11)24．CP1H使用PID指令没有输出？ (11)25．CP1H的PID参数设置和以前CPM的区别？ (12)26．CP1H的PID指令C+5里设置PV=SV输出操作量是0％或者50％的输出，这样是不是就是说，在PV=SV的时候，要么输出0%，要么输出50％？ (12)27．CP1H的PID指令能在指令执行的时候修改P,I,D参数并生效吗? (12)28．CP1H能否和MPT002来建立通讯，还要配置什么硬件？PLC设置要注意什么？ (13)29．CP1H的RS-422/485适配器CP1W-CIF11的通讯距离是多少？ (13)30．CP1W-CIF11与电脑RS-422接口连接的编程电缆怎么接线?CP1W-CIF11背后开关如何拨? (13)31．CP1H用CP1W-CIF11的适配器，通过 RS-485方式连其他设备（如OMRON 3G3MZ变频器）的485口的接线，CP1W-CIF11背后的DIP开关怎么拨？ (14)32．CP1H的端口1和端口2中的哪一个口可以做PClink通讯，有没有特殊规定? (14)33．做1:N的PClink通讯时,在主站的设置里面PC链接模式中有全部和主体两种模式，有什么区别? (15)34．CP1H的串口支持那几种的通讯协议？ (15)35．CP1H用Modbus简易主站功能的通讯启动位地址是多少？ (15)36．CP1H的Modbus-RTU简易主站，固定分配区域D32203-D32249的通讯数据指什么？ (15)37．CS/CJ/CP1H系列的PLC想要使用其中的TIMX 的指令，为什么在输入指令TIMX后会出现红色？ (16)38．CP1H的PLC出现809F的报错，硬件版本是1.0的？ (16)39．CP1H的PLC出现809F的报错，版本是1.1的？ (17)40．CP1L的时钟通道地址是多少？ (17)41．CP1L的PLC最多可以扩展多少扩展模块？ (17)42．CP1L能否带CJ1的特殊模块? (17)43．CP1L的输岀漏型和源型分别是怎么接线的？ (18)44．CP1L与CP1H在串口协议上有什么区别？ (18)45．CP1L/CP1H能否与CJ1M做PC LINK通讯? (19)46．CP1L/CP1H是否支持协议宏功能？ (19)47．CP1L内置高速计数输入有几路？有哪几种计数模式？频率分别是多少？ (19)48．CP1L高速计数器当前值地址是什么？ (19)49．CP1L高速计数计数器复位的方式是什么？软件复位位是什么？ (20)50．NPN集电极开路输出的编码器怎么接到CP1L高速计数器输入端子？ (20)51．CP1L-M40DR-A能不能做脉冲输出？ (20)52．CP1L和CP1H的脉冲输出规格有什么区别？ (21)53．CP1L的极限输入信号接哪个输入点？ (21)54．CP1L发绝对脉冲是否必须建立原点？ (21)55．如何知道原点是否已经建立？ (22)56．原点搜索的设置中“保持”和“未定义”有什么区别？ (22)57．原点搜索的设置中“限制输入信号操作”的“只查找”和“始终”有什么区别？ . 22 58．脉冲输出的当前值在哪个通道查看？如何复位脉冲输出当前值？ (22)59．执行ORG指令后，PLC报009B的错误？ (22)60．CP1L输出连续脉冲（速度控制）和独立脉冲（定位控制）分别需要用什么指令？停止脉冲输出用什么指令？ (23)61．PLS2指令中设置的加减速比率单位是什么？与实际的加减速时间有何关系？ (23)62．CP1L使用独立模式输出脉冲，用PULS＋SPED指令，指令执行以后伺服电机没有动？ (23)63．CP1L-M40DR-A扩展CPM1A-40EDR和CPM1A-MAD02，其地址如何分配？ (24)64. CP1E是否支持仿真? (24)65. CP1E的加密操作？ (25)66. CP1E使用的软件版本？ (25)67. CP1E支持功能块？ (25)68. CP1E支持多任务编程吗？ (25)69. CP1E支持扩展CJ1的特殊模块吗？如果CJ1W-AD041 (25)70.CP1E的输入和输出地址是多少？ (25)71 .CP1E-N的串口通信支持哪些协议？ (26)1．CP1H的USB驱动怎么安装？计算机通过USB电缆连接CP1H(通电)，PC会自动提示找到新硬件,并提示要求安装驱动程序，客户通过浏览,指定USB驱动所在文件夹即可。
欧姆龙PLC CJ1W-NC133 常见问题及解决方案集锦
欧姆龙PLC CJ1W-NC133 常见问题及解决方案集锦Q:CJ1W-NC133报错7100，如何处理？A:原因：相对移动命令的位置定义在可设置的范围外(–1,073,741,823 到1,073,741,823 脉冲)。
解决方法：在把位置定义改正到可设置范围内的值后再次执行命令。
Q:CJ1W-NC133报错7101，如何处理？A:原因：相对移动命令的速度定义是0 或者超过了轴参数的最大速度。
解决方法：在把速度定义改正到可设置范围内的值后再次执行命令。
Q:CJ1W-NC133报错7200，如何处理？A:原因：中断进给的位置定义在可设置的范围外(–1,073,741,823 到1,073,741,823 脉冲)。
解决方法：在把位置定义改正到可设置范围内的值后再次执行命令。
Q:CJ1W-NC133报错7103，如何处理？A:原因：相对移动命令的减速时间定义在可设置的范围外(0 到250 ms)。
解决方法：在把减速时间改正到可设置范围内的值后再次执行命令。
Q:CJ1W-NC133报错7203，如何处理？A:原因：中断进给的减速时间定义在可设置的范围外(0 到250 ms)。
解决方法：在把减速时间改正到可设置范围内的值后再次执行命令。
Q:CJ1W-NC133报错7201，如何处理？A:原因：中断进给的速度定义是0 或者超过了轴参数的最大速度。
解决方法：在把速度定义改正到可设置范围内的值后再次执行命令。
Q:CJ1W-NC133报错7202，如何处理？A:原因：中断进给的加速时间定义在可设置的范围外(0 到250 ms)。
解决方法：在把加速时间定义改正到可设置范围内的值后再次执行命令。
Q:CJ1W-NC133报错7300，如何处理？A:原因：原点返回的速度定义是0 或者超过了轴参数的最大速度。
解决方法：在把速度定义改正到可设置范围内的值后再次执行命令。
Q:CJ1W-NC133报错7301，如何处理？A:原因：原点返回的加速时间定义在可设置的范围外(0 到250 s)。
欧姆龙NX1P2系列PLC操作问题解答
欧姆龙NX1P2系列PLC操作问题解答欧姆龙NX1P2集高功能运动控制和实现现场LoT的网络于一身的Sysmac入门机型，昌晖仪表以问答形式将NX1P2常见操作问题分享大家，作为NX1P2操作指南内容的补充。
1、欧姆龙NX1P2系列PLC为什么不能做AT指定(AT specification)？答：需要在软件中进行内存设置：Sysmac Studio→配置和设置→控制器设置→内存设置中，对需要使用的区域类型(CIO、WR、HR、DM)的启用打钩，即可生效。
2、欧姆龙NX1P2系列PLC可以用指令设置或修改系统时间/万年历吗？答：可以的，使用SetTime指令。
3、欧姆龙NX1P2系列PLC可以用指令读取系统时间/万年历吗？答：可以的，使用GetTime指令。
4、欧姆龙NX1P2系列PLC在没有电池的情况下，哪些数据(时钟以外的数据)是保存在内建内存中不会丢失的？答：用户程序、设定值、断电保持变量、事件日志。
5、欧姆龙NX1P2系列PLC在没有电池的情况下，时钟可以保存吗？答：时钟可以依靠内置的电容保存，保存的时间与CPU持续通电的时间有关：CPU持续通电时间--无电源的保存时间(40℃)；100小时--10天；8小时--8天；1小时--7天。
6、NX1P2系列PLC内建EtherNet/IP(Port1)的IP位置(IP Address)是什么？ 答：192.168.250.1subnet mask=255.255.255.07、NX1P2+NX1W-CIF01/11/12和NS系列人机通过RS-422A通讯，如何接线？答：不能通讯。
因为NX1P支持的是HOST LINK(FINS)，而NS支持的是HOST LINK(C)。
8、NX1P2系列PLC可以与NS/NSJ/NSH人机通讯吗？答：NS附Ethernet的机种和NSJ系列，使用内建Ethernet端口与NX1P通讯；NSH不支援。
9、NX1P2系列PLC，单CPU运行，需要外加什么电源模块吗？答：不需要。
欧姆龙CP1HL常见问题解决办法集锦二
欧姆龙CP1HL常见问题解决办法集锦二欧姆龙CP1HL常见问题解决办法集锦二Q:CP1H怎样把程序传送到内存卡里面？A:首先将内存卡插入PLC，然后在线，选择PLC菜单，点击编辑下的内存卡/DM，会显示传送窗口，选择需要保存的内容传送到内存卡，下次再上电，如果要读内存卡的内容，必须把DIP2设置为ON，就会自动传送到PLC.Q:CP1H以太网CIF41模块，版本2.0以上，重设位是？A:串口1：A525.00串口2：A252.01Q:CP1H上的灯什么含义？A:POWER：电源灯，PLC供电，该灯亮RUN：运行灯，PLC运行/监视状态，该灯亮ERR/ALM：报警灯，PLC有报错会亮，错误日志里查看错误代码INH：禁止输出灯，该灯亮表示所有输出点禁止输出BKUP：备份灯，通过内存卡备份程序时会亮PRPHL：通讯灯，PLC正在通讯时灯会闪烁Q:CP1H的原点搜索选择模式2，那么定位完成信号怎么接哪些端子？A:接入用普通的输入点，然后触发A540.10代表定位完成信号给入四路脉冲的定位完成信号分别是A540.10，A541.10，A542.10，A543.10Q:CP1H怎么查看当前循环时间？A:A264和A265，单位0.1MSQ:CP1H带AD041,DA041,40EDR,8EDR各一,可否不使用CP1W-CN811扩展电缆?A:可以不用,即使装7台(折算成组A模块)也可以不用该电缆,只是如果需要用的话,安装位置有限制,必须装在CPU单元和第四台扩展I/O单元之间.另外,该电缆只限用一次Q:CP1H的USB口与电脑的USB口连接的电缆型号是什么?A:CP1H的USB口与电脑的USB口连接的电缆没有专用型号。
可以使用市售的USB1.1(或2.0)连接电缆,注意点是CP1H的USB口为B型母口。
USB电缆长度5米以内Q:CP1H用原点搜索的侦测模式3种有什么区别？A:方法0：原点接近信号有OFF到ON再到OFF后，原点信号输入，原点确立方法1：原点接近信号有OFF到ON后，原点信号输入，原点确立方法2：不使用原点接近信号。
欧姆龙PLC使用问题点
1、40000除以360结果为111.111,用浮点数指令乘以65后结果为7222.223，下图一为什么不行？
解决：应该把65先转换成浮点数后，再运算。
如下图。
2.++B的使用：对于其的操作数必须给定为BCD码。
如下图：D2的给定为&10，对应为000A 十六进制，在++B运算中发生错误。
D5的给定为#10，表示为0010十六进制，于++B运算中正确执行。
3.CP1H PLC中负数输入，直接在数字前加上减号就可以。
如下图
4．小数加减运算时，数字前面要带+、—号，才可以。
如下图
5、顺控步进编程时，实现停止工艺时，用多位复位指令RSTA将所有的工步复位时，若工步中线圈用了置位指令，也必须都给他们复位。
停止所有输出。
6、伺服CW、CCW极限Sensor：Sensor信号直接给PLC，再进行如下设置即可。
7、伺服回原点：查找接近速度必需大于查找/返回初始速度。
参考如下：
8、伺服找原点：回原点途中碰到极限信号，反向继续寻找原点，将查找操作设置为“反转1”即可。
如下图：
9、段程序在步进线圈、子程序指令后面，相应的段程序PLC停止运行输出。
10、CP1H 模拟量、脉冲综合型，发脉冲频率上限100KHZ。
超了，PLC就停止发脉冲。
11、程序中CW临界输入信号、CCW临界输入信号如果对调：CW临界信号ON后，无法反方向往CCW方向移动；CCW临界信号ON后，无法反方向往CW方向移动；同时，伺服找原点也会有问题，导致超极限发生机械碰撞。
欧姆龙 OMRON工控产品常见问题集第八期(NXPowerLite)
问题分类
PLC
CJ1M
乔军杰
A: SCL2指令是根据指定的线性函数将带符号二进制数据转化为带符号BCD码数据，当将偏移设成0000时，这是条经过原点的直线，要得到1:1的对应关系，X值应该设成4000所对应的十六进制数0FA0，Y的值设成4000，这样就能实现1:1的对应关系了，但是要注意的是，在改变X的值时，对应的Y的值看上去不一定一样，因为X是十六进制数，而Y是BCD码数，所以只要在监控时将两者的显示数据方式设成一样，就可以直观地看出1:1的对应关系了。
14.Q:CJ1M的1:N PC LINK中的全部模式和主体模式有何区别？两者的地址分配是怎样的？
问题分类
PLC
CJ1M
乔军杰
A:CJ1M的1:N PC LINK的硬件结构：
数据交换分两种模式：全部模式和主体模式。
全部模式是指：主站的数据可以传递到各个从站，并且每个从站的数据可以传递到主站和其它各个从站；其地址分配：如果链接字设为10个字，则主站的发送区为CIO区为CIO3100---CIO3109,CIO3110开始为接收区对应每个从站10个连续字；从站0的发送区为CIO3110---CIO3119,对应主站的接收区为CIO3100---CIO3109，对应别的从站地址从CIO3120开始每个从站10个连续字，依次类推：
11.Q:在CX-P软件中，在一个位地址上同时显示名称，地址和注释可以吗？
问题分类
PLC
软件
唐洁
A:可以的，在工具菜单下点击选项，显示选项对话框，点击梯形图信息，在显示数据里面点击“上”即可。
12.Q:C200H-MAD01中的LOOP1、LOOP2的作用
欧姆龙PLC常见使用问题(新手必看)
1. C200HE/G/X,CQM1H,CJ和电脑（9针串口）连接的电缆线型号： (2)2．电池型号列表 (2)3. C200HE/G/X系列CPU尾注含义? (2)4. C200H-CPU01连计算机的电缆型号？ (3)5．C200Hα系列PLC的主要规格 (3)6．C200Hα系列的PLC都有内部时钟功能吗？ (3)7．C200H-CPU01该型号已停产，用什么PLC替代？ (4)8．C200Hα上面具体槽位和模块地址是怎么排列的? (4)9．C200H-SP001的模块如果插在底板上是否占地址？ (4)10．如何计算C200Hα所带的模块的电流消耗？ (4)11．C200Hα系列的通信板有几种？ (5)12．C200Hα是否支持协议宏功能？ (5)13．C200Hα系列是否支持DeviceNet现场总线?如何配置？ (5)14．C200H-AD001/AD002/AD003/DA001/DA002/DA003/DA004的规格 (6)15．C200H-TC□0□系列模块型命名规则？ (6)16．C200H-TS 系列模块型号如何定义？ (6)17．C200H-TS/TC模块有什么区别？ (7)18．C200H-TC模块上CT1和CT2端子连接什么设备？ (7)19．C200H-TS001/002模块上的冷端补偿电阻是否要另外购买？ (7)20．C200H-PID01/02/03之间的区别？ (7)21. CJ1M-CPU22内置IO的连接器型号？ (7)22. CJ1W-ID231的直接焊线的连接器型号？ (7)24．买CJ系列PLC的时候，需要同时购买CF卡吗？型号是什么？ (8)25．CJ系列PLC的电池型号是什么？ (8)26．CJ系列PLC上的小外设口如何转成232口？ (8)27．CJ系列PLC带扩展机架时需要哪些配置？ (8)28．CJ系列PLC需要另配端板CJ1W-TER01吗？ (8)29．CJ1有哪些电源模块？型号后带R和带C的有什么区别？ (9)30．CJ系列PLC普通I/O模块输入输出地址如何分配？ (9)31．CJ系列特殊模块的地址分配？（例举特殊模块和总线模块的地址分配） (9)32．CJ1M-CPU23、CJ1M-CPU22、CJ1M-CPU21内置16点地址如何分配？ (10)33．CJ1M-CPU21/22/23CPU的内置输入点是否附带连接器？ (10)34．CJ1M-CPU21/22/23CPU单元内置高速计数响应频率是多少？ (10)35．高速计数器当前值存储字的通道是多少？ (11)36．内置高速计数的软件复位位是什么？ (11)37．内置高速计数暂停位是什么？ (11)38．CJ1M-CPU21/22/23CPU单元内置脉冲输出频率及脉冲输出当前值存储地址是多少？ (11)39．CJ1M系列哪些CPU型号内置脉冲输出功能？内置几路脉冲输出？输出频率最大为多少？ (11)40．CJ1M内置脉冲输出，输出频率能否达到101Hz？ (12)41．CJ1M能否与CQM1/CPM/C200Hα做PC LINK通讯? (12)42．CJ1M-CPU13-ETN和CJ1M-CPU13配置有什么区别？ (12)43．CJ系列模拟量模块规格 (12)44．CJ系列PLC能带多少块模拟量模块？ (13)45．CJ1W-TC模块规格 (14)46．C200HW-PA204/C200HW-PA204S/C200HW-PA204R/C200HW-PA204C电源模块的区别？ (14)1. C200HE/G/X,CQM1H,CJ和电脑（9针串口）连接的电缆线型号：2．电池型号列表3. C200HE/G/X系列CPU尾注含义?-E为海外版(英文)-Z为本土增强版(日文),内部指令数比-E的多.-ZE为海外增强版(英文),内部指令数比-E的多,与-Z的CPU相同一般用户选用-E的CPU就可以了。
欧姆龙 OMRON工控产品常见问题集第三期
问题分类
软件
CXP
张伟静
A: 遇到的问题：CX-PROGRAMMER 版本为 4.0,CX-PROTOCOL 版本为 1.11，先安装了 CX-PROGRAMMER， 然后安装了 CX-PROTOCOL，然后启动 CX-PROGRAMMER 发现运行出错，然后再运行 CX-PROTOCOL 提 示 CX－SERVER 故障。 分析软件，CX-PROGRAMMER 版本为 4.0，其所带的 CX-SERVER 版本为 2.1，而 CX-PROTOCOL 版本为 1.11，其所带的 CX-SERVER 为 1.1。而且在安装 CX-PROTOCOL 时，系统提示：发现当前的 CX-SERVER 版本为 2.1，是否需要安装 CX-SERVER 版本 1.1，如果你选择否，则安装完成的 CX-PROTOCOL 运行也是出 错，选择是，则 CX-PROGRAMMER 运行出错。 解决办法，先安装 CX-SERVER 低版本的软件,将 CX-PROGRAMMER 在安装完 CX-PROTOCOL 之后安装，。 然后再安装 CX-PROGRAMMER，经过这样安装的两个程序在运行中都没有问题。
元器件
问题分类 马达继电器
徐欢
A: 设置步骤: 1：SE-KQP2N 的马达继电器上的电流倍率设置为 2，整定电流设定为 10，这样整定电流即为 10 X2＝20A。 2：电流倍率设置为 2 以后，导体的贯通次数固定为 1 次。 3：因为动作电流＝整定电流值*115%，这样的话，实际的动作电流为 20 *115％＝23A。
接线如下
17.Q:新买的 H7EC-N 计数器，给输入信号但是输出无动作，屏幕无 显示？
元器件
A:在使用前需将内部电池前端的防漏电插片拔掉，计数器才能正常工作 。
欧姆龙PLC常见问题解决篇“上”
欧姆龙PLC欧姆龙PLC常见问题解决篇“上”对于使用PLC的朋友来说，仅仅了解硬件方面的故障修理是不够的。
一般PLC在实际的应用中，也会遇到软件出现问题的情况。
相对来讲软件方面的问题可能会比硬件方面要都一些，产生软件问题的原因也是多种多样，操作错误等都可能会造成软件方面出错。
因此欧姆龙PLC的小编将继续向大家介绍软件的处理情况，以便在使用的时候遇到问题能够有效的进行解决。
一、PLC程序丢失的情况这种情况的发生，通常都是由于接地不良、接线错误或者操作失误等原因造成的。
所谓的接地通常是指PLC的主机外壳与开关柜外壳连接的接地方式，出现接地不良的情况时，需要多改用铜心线，然后从主机处直接与接地装置相连接。
其次，还需要保证电源的接线是正确，避免出现主机不能启动，程序出错的情况。
需要注意的是，在使用编程器进行故障的查找的时候，需要将锁定的开关放置于垂直的位置，以此可以起到保护内存的功能。
如果需要断开PLC系统，需要先断开主机的电源，然后再断开模块的电源。
避免使断电处理间出现存入的数据不正常的情况。
二、接地处理由于直流和交流的电压数字量信号与模拟信号都需要用各自独立的电缆，所以信号线的电缆越需要与电源线的电缆装在同一个电缆槽中，需要注意的是，为了改进抗噪的性能，需要将它们能进行10CM的距离间隔。
三、屏蔽技术对于PLC的机壳屏蔽，一般需要将机壳与电气柜浮空，在PLC机壳的底板上装一块屏蔽板，保护低于底板的一点连接，采用铜导线。
因此其截面拥有足够的面积，使机构等位能够屏蔽到，从而有效的消除电磁场的干扰。
除此之外，对于出现死机的情况，只需要我们进行相应部位的灰尘清理即可。
在进行灰尘清理之后进行细心的组装，便可以进行正常的运行。
如果您还想了解更多有关欧姆龙PLC的信息，详情可参考：/。
关于欧姆龙PLC
关于欧姆龙PLC前段时间我司使用的CP1E-N30S1DT-D的PLC的输出晶体管烧了，原因是PLC的输出100.04脚所接的抱闸模块内部一个二极管短路导致，而且由于检验没判断出问题，盲目换上第二PLC，导致烧了2个PLC和一个抱闸模块的严重后果。
在我对这个过程的分析中，在网上查到了许多人也遇到过类似的问题，在此我总结前人的经验。
一、CP1系列PLC信号端输入输出的正确使用（1）输入点① 确保输入电压在额定范围内。
②同时接入多个输入点时，同一个COM端，只能接入同一种极性。
（2）输出点① 保证输出回路电流值在规定范围内。
② 根据不同的输出类型正确接线。
③输出连接感性负载时，请与负载并联连接浪涌抑制器或二极管。
（3）未正确使用I/O 点导致的常见故障①输入点电压过高，导致I/O基板上输入回路电阻或光耦烧毁，如下图。
② 输出点负载过大，导致I/O 基板上输出回路晶体管烧毁，如下图。
（4）CP1 系列－ DR（继电器输出）型PLC 单个输出点故障1. 故障现象：1）输出点灯亮，无输出信号。
2）输出点不亮，有输出信号。
3）输出灯亮，输出信号不稳定。
2. 故障原因：1）继电器动作频率较高导致继电器触点氧化损坏。
2）继电器输出回路接入负载过重，导致触点氧化粘连或接触不良。
3）PLC 输出点连接感性负载使用时，产生的反向冲击导致触点烧毁。
4）PLC 长时间工作在高温下，加速了触点老化，如图所示，触点损坏。
3. 注意事项：1）继电器开关动作频率确保低于1800 次/ 小时。
2）保证继电器输出负载电流在规定范围内。
最大开关能力：AC250V/2A(Cosφ=1),DC24V/2A(4A 公共)。
最小开关能力：DC5V/10mA。
3）继电器输出连接感性负载时，请与负载并联连接浪涌抑制器或二极管。
4）继电器输出类型PLC，继电器寿命与接点电流有关，如下图所示：（5）CP1 系列PLC 输入点故障, 输入24V 电压信号时，输入灯不亮1.故障现象：2.1）输入24V 电压信号时，输入灯不亮，但PLC 输入通道内存值显示正常。
欧姆龙PLC常见使用问题(新手必看)
1. C200HE/G/X,CQM1H,CJ和电脑（9针串口）连接的电缆线型号： (2)2．电池型号列表 (2)3. C200HE/G/X系列CPU尾注含义? (3)4. C200H-CPU01连计算机的电缆型号？ (3)5．C200Hα系列PLC的主要规格 (3)6．C200Hα系列的PLC都有内部时钟功能吗？ (3)7．C200H-CPU01该型号已停产，用什么PLC替代？ (4)8．C200Hα上面具体槽位和模块地址是怎么排列的? (4)9．C200H-SP001的模块如果插在底板上是否占地址？ (4)10．如何计算C200Hα所带的模块的电流消耗？ (4)11． C200Hα系列的通信板有几种？ (5)12．C200Hα是否支持协议宏功能？ (5)13．C200Hα系列是否支持DeviceNet现场总线?如何配置？ (5)14．C200H-AD001/AD002/AD003/DA001/DA002/DA003/DA004的规格 (6)15．C200H-TC□0□系列模块型命名规则？ (6)16．C200H-TS 系列模块型号如何定义？ (6)17．C200H-TS/TC模块有什么区别？ (7)18．C200H-TC模块上CT1和CT2端子连接什么设备？ (7)19．C200H-TS001/002模块上的冷端补偿电阻是否要另外购买？ (7)20．C200H-PID01/02/03之间的区别？ (7)21. CJ1M-CPU22内置IO的连接器型号？ (7)22. CJ1W-ID231的直接焊线的连接器型号？ (7)24．买CJ系列PLC的时候，需要同时购买CF卡吗？型号是什么？ (8)25．CJ系列PLC的电池型号是什么？ (8)26．CJ系列PLC上的小外设口如何转成232口？ (8)27．CJ系列PLC带扩展机架时需要哪些配置？ (8)28．CJ系列PLC需要另配端板CJ1W-TER01吗？ (8)29．CJ1有哪些电源模块？型号后带R和带C的有什么区别？ (9)30．CJ系列PLC普通I/O模块输入输出地址如何分配？ (9)31．CJ系列特殊模块的地址分配？（例举特殊模块和总线模块的地址分配） (9)32．CJ1M-CPU23、CJ1M-CPU22、CJ1M-CPU21内置16点地址如何分配？ (10)33．CJ1M-CPU21/22/23CPU的内置输入点是否附带连接器？ (10)34．CJ1M-CPU21/22/23CPU单元内置高速计数响应频率是多少？ (10)35．高速计数器当前值存储字的通道是多少？ (11)36．内置高速计数的软件复位位是什么？ (11)37．内置高速计数暂停位是什么？ (11)38．CJ1M-CPU21/22/23CPU单元内置脉冲输出频率及脉冲输出当前值存储地址是多少？ (11)39．CJ1M系列哪些CPU型号内置脉冲输出功能？内置几路脉冲输出？输出频率最大为多少？ (11)40．CJ1M内置脉冲输出，输出频率能否达到101Hz？ (12)41．CJ1M能否与CQM1/CPM/C200Hα做PC LINK通讯? (12)42．CJ1M-CPU13-ETN和CJ1M-CPU13配置有什么区别？ (12)43．CJ系列模拟量模块规格 (12)44．CJ系列PLC能带多少块模拟量模块？ (13)45．CJ1W-TC模块规格 (14)46． C200HW-PA204/C200HW-PA204S/C200HW-PA204R/C200HW-PA204C电源模块的区别？ (14)1. C200HE/G/X,CQM1H,CJ和电脑（9针串口）连接的电缆线型号：2．电池型号列表3. C200HE/G/X系列CPU尾注含义?-E为海外版(英文)-Z为本土增强版(日文),内部指令数比-E的多.-ZE为海外增强版(英文),内部指令数比-E的多,与-Z的CPU相同一般用户选用-E的CPU就可以了。
欧姆龙CP1HL常见问题解决办法集锦一
欧姆龙CP1HL常见问题解决办法集锦一1.CP1H/L使用独立脉冲输出，指令执行后伺服电机为什么不动？A:首先要确认实际对应的脉冲输出点的灯是否亮，如果不亮则说明脉冲没有输出，请按以下步骤检查：1)确认程序是否下传，PLC是否处在运行或者监控模式。
2)PULS指令需要写在SPED指令前面，如下图：3)如果脉冲数设置的很小而目标频率设置很高，指令执行以后脉冲输出指示灯闪一下就灭了。
此时建议查看A280.03脉冲输出0完成标志位来判断脉冲是否输出已经完成。
4)查看A280.07位的状态，如果为ON则表示脉冲输出停止异常，此时可以查看A444通道中的异常代码。
如果脉冲输出灯亮了电机却不动则要检查和伺服间接线是否有问题，并观察伺服驱动器是否有错误报警2.CP1H/L如何设置密码和释放密码？A:1)设置密码在CX-P编程软件工作区，右键“新PLC”，选择“属性”—“保护”，在UM 读取保护密码中输入8位密码，如下图所示：然后将程序下载到PLC，最后在“PLC”下拉菜单选中“保护”-“设置密码”。
2）释放密码CX-P软件与PLC在线通讯上后，在“PLC”下拉菜单选中“保护”-“释放密码”，输入密码即可。
*注:如果程序员不想让被加密的程序被其他用户的程序覆盖，可以在属性中把“禁止覆盖受保护的程序”选项打勾，这样操作后如果要覆盖PLC内程序,就需要先进行释放密码操作。
3.Q:CP1H或CP1L的PLC，用ACC指令发连续脉冲，然后用SPED指令，设目标频率为0，停止脉冲可以么？A:不可以，可以用INI指令停止脉冲。
4.Q:使用CP1H的PID指令控制时,当条件断开再重新置ON的时候,输出会突然有一个向上的跳变?A:这个是因为二自由度系数起的作用,该系数对设定值的改变会有一个响应,而在重启条件的时候进行初始化,就会重置设定值,在运算是就把此当成是设定值的改变,此时这个响应就会产生作用,使得输出突然有增大,建议客户把该自由度参数C+5的4-15位改成＃163（滤波系数＝0.99）,也就是对设定值改变时的响应效果最弱就可以避免这个现象了5.Q:CP1H的PID指令是否支持运行时修改P、I、D参数? A:可以,C+5参数的01位设置为ON就可以在每个采样周期的时候把PID常数的设置反应到PID的运算中去。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. C200HE/G/X,CQM1H,CJ和电脑（9针串口）连接的电缆线型号： (2)2．电池型号列表 (2)3. C200HE/G/X系列CPU尾注含义? (2)4. C200H-CPU01连计算机的电缆型号？ (3)5．C200Hα系列PLC的主要规格 (3)6．C200Hα系列的PLC都有内部时钟功能吗？ (3)7．C200H-CPU01该型号已停产，用什么PLC替代？ (4)8．C200Hα上面具体槽位和模块地址是怎么排列的? (4)9．C200H-SP001的模块如果插在底板上是否占地址？ (4)10．如何计算C200Hα所带的模块的电流消耗？ (4)11．C200Hα系列的通信板有几种？ (5)12．C200Hα是否支持协议宏功能？ (5)13．C200Hα系列是否支持DeviceNet现场总线?如何配置？ (5)14．C200H-AD001/AD002/AD003/DA001/DA002/DA003/DA004的规格 (6)15．C200H-TC□0□系列模块型命名规则？ (6)16．C200H-TS 系列模块型号如何定义？ (6)17．C200H-TS/TC模块有什么区别？ (7)18．C200H-TC模块上CT1和CT2端子连接什么设备？ (7)19．C200H-TS001/002模块上的冷端补偿电阻是否要另外购买？ (7)20．C200H-PID01/02/03之间的区别？ (7)21. CJ1M-CPU22内置IO的连接器型号？ (7)22. CJ1W-ID231的直接焊线的连接器型号？ (7)24．买CJ系列PLC的时候，需要同时购买CF卡吗？型号是什么？ (8)25．CJ系列PLC的电池型号是什么？ (8)26．CJ系列PLC上的小外设口如何转成232口？ (8)27．CJ系列PLC带扩展机架时需要哪些配置？ (8)28．CJ系列PLC需要另配端板CJ1W-TER01吗？ (8)29．CJ1有哪些电源模块？型号后带R和带C的有什么区别？ (9)30．CJ系列PLC普通I/O模块输入输出地址如何分配？ (9)31．CJ系列特殊模块的地址分配？（例举特殊模块和总线模块的地址分配） (9)32．CJ1M-CPU23、CJ1M-CPU22、CJ1M-CPU21内置16点地址如何分配？ (10)33．CJ1M-CPU21/22/23CPU的内置输入点是否附带连接器？ (10)34．CJ1M-CPU21/22/23CPU单元内置高速计数响应频率是多少？ (10)35．高速计数器当前值存储字的通道是多少？ (11)36．内置高速计数的软件复位位是什么？ (11)37．内置高速计数暂停位是什么？ (11)38．CJ1M-CPU21/22/23CPU单元内置脉冲输出频率及脉冲输出当前值存储地址是多少？ (11)39．CJ1M系列哪些CPU型号内置脉冲输出功能？内置几路脉冲输出？输出频率最大为多少？ (11)40．CJ1M内置脉冲输出，输出频率能否达到101Hz？ (12)41．CJ1M能否与CQM1/CPM/C200Hα做PC LINK通讯? (12)42．CJ1M-CPU13-ETN和CJ1M-CPU13配置有什么区别？ (12)43．CJ系列模拟量模块规格 (12)44．CJ系列PLC能带多少块模拟量模块？ (13)45．CJ1W-TC模块规格 (14)46．C200HW-PA204/C200HW-PA204S/C200HW-PA204R/C200HW-PA204C电源模块的区别？ (14)1. C200HE/G/X,CQM1H,CJ和电脑（9针串口）连接的电缆线型号：2．电池型号列表3. C200HE/G/X系列CPU尾注含义?-E为海外版(英文)-Z为本土增强版(日文),内部指令数比-E的多.-ZE为海外增强版(英文),内部指令数比-E的多,与-Z的CPU相同一般用户选用-E的CPU就可以了。
4. C200H-CPU01连计算机的电缆型号？该型号PLC不能直接连计算机，需要加通讯模块，型号C200H-LK201-V1（25空232口），连计算机9针232口的电缆型号为XW2Z-200P-V5．C200Hα系列PLC的主要规格6．C200Hα系列的PLC都有内部时钟功能吗？C200HE-CPU11的没有，其他都有。
7．C200H-CPU01该型号已停产，用什么PLC替代？C200H-CPU01已经停产了，它的替代型号是C200HE-CPU42-E，更换CPU之后，还需要更换电源模块和主机架和从机架底板，原来的I/O单元模块可以继续使用。
8．C200Hα上面具体槽位和模块地址是怎么排列的?C200Hα系列的普通输入输出模块地址分配是按照机架最左边槽位开始依次分配的，主机架是从左向右地址从000－009，第一个扩展机架是010－019，第二个扩展机架是020－029，第三个扩展机架是300－309。
如果用的是非10槽底板，例如主机架用的是5槽底板，那模块地址就是从000－004，剩下的005－009留给用户做工作字。
9．C200H-SP001的模块如果插在底板上是否占地址？C200H-SP001是空单元，占槽位，不占地址，该槽位的地址在程序中可以用作中间通道。
10．如何计算C200Hα所带的模块的电流消耗？比如C200HW-PA204S的电源模块，该电源模块的5V组供给电流是4.6A，26V组供给电流是0.6A，24V对外服务电源0.8A，模块最大供给功率30W。
现添加模块C200H-ID212共6个，C200H-CT002共2个，其中ID212的5V组电流消耗都是每个模块0.01A，26V 组电流消耗两个模块都没有，CT002的的5V消耗是每个模块0.3A，模块外部24V供电消耗0.8A电流消耗计算如下：电源电流消耗功率消耗5V 系统 0.01×6＋0.3×2=0.66A (≤4.6A) 0.66A×5V＝3.3W26V 系统 0A(≤0.6A) 0×26V=0W 24V 系统 0.8A(≤0.8A) 0.8×24V=19.2W总消耗为3.3＋19.2＝22.5W<30W。
11． C200Hα系列的通信板有几种？C200Hα系列的通信板共有6种，型号及规格如下：注：总线接口用于通过C200HW-CE001/002总线集线器与SLK及CLK链接单元连接。
12．C200Hα是否支持协议宏功能？C200Hα系列CPU本体上的通讯口不支持协议宏功能，需要另外加通讯板。
除C200HE-CPU11以外，其他机型都支持协议宏。
支持协议宏功能的通讯板型号有：C200HW-COM04-V1/C200HW-COM05-V1/C200HW-COM06-V1。
13．C200Hα系列是否支持DeviceNet现场总线?如何配置？C200Hα系列支持DeviceNet。
当作主站时，加C200HW-DRM21模块；做从站时加C200HW-DRT21模块。
14．C200H-AD001/AD002/AD003/DA001/DA002/DA003/DA004的规格15．C200H-TC□0□系列模块型命名规则？16．C200H-TS 系列模块型号如何定义？17．C200H-TS/TC模块有什么区别？C200H-TS仅仅能采集温度值，C200H-TC不仅能采集温度，还可以对温度进行控制（ON/OFF 或PID两种控制方式）。
18．C200H-TC模块上CT1和CT2端子连接什么设备？CT1和CT2是分别接2路电流互感器的，对加热器断线做检测。
19．C200H-TS001/002模块上的冷端补偿电阻是否要另外购买？冷端补偿电阻是自带的，不能另外购买。
20．C200H-PID01/02/03之间的区别？模块输出类型不一样。
21. CJ1M-CPU22内置IO的连接器型号？不带电缆的连接器型号XG4M-4030-T或者用连接电缆XW2Z-***K，加端子板XW2B-40G5（或者XW2D-40G422. CJ1W-ID231的直接焊线的连接器型号？焊接型：C500-CE404夹接型：C500-CE405压焊型：C500-CE40323．CJ1M系列PLC命名规则：24．买CJ系列PLC的时候，需要同时购买CF卡吗？型号是什么？PLC的程序是存在闪存里面的，不会丢失，CF卡是用来备份程序，所以不是必须买的。
型号是HMC-EF183，是128M的。
25．CJ系列PLC的电池型号是什么？CJ1M为CJ1W-BAT01，CJ1G、CJ1H系列的为CPM2A-BAT01。
26．CJ系列PLC上的小外设口如何转成232口？方法一：CS1W-CN114（小外设口转成大外设口）+CPM1-CIF01（大外设口转成232口）方法二：CS1W-CN118（小外设口转成232口）27．CJ系列PLC带扩展机架时需要哪些配置？首先需要配装在CPU机架上的I/O控制单元CJ1W-IC101以及装在CPU机架上的I/O接口单元CJ1W-II101。
然后通过CS1W-CN**3（有30或70cm，2/3/5/10或12m）的电缆来连接CJ1W-IC101和CJ1W-II101。
28．CJ系列PLC需要另配端板CJ1W-TER01吗？不需要，CPU机架上的端板包括在CPU单元中，扩展机架上的端板包括在I/O接口单元中。
29．CJ1有哪些电源模块？型号后带R和带C的有什么区别？CJ1W-PA205R带运行输出指示。
CJ1W-PA205C带有更换通知功能。
各电源模块规格如下表：注：更换通知功能即带有报警输出通知客户更换电源模块30．CJ系列PLC普通I/O模块输入输出地址如何分配？CPU机架上的基本I/O单元分配地址字从左到右（如下图所示从最靠近CPU 单元的单元开始）从CIO000开始，16点占一个通道（不分输入输出）依次往下排，如下图：一个机架最多可以安装10个模块。
31．CJ系列特殊模块的地址分配？（例举特殊模块和总线模块的地址分配）特殊模块和总线模块的地址是根据模块正面的单元号来决定，模块占了CIO区和D区两个区域的通道。
特殊模块所占两个区域的起始通道分别如下：CIO区起始通道：CIO2000+单元号×10，通常被称为n通道。
D区起始通道： D20000+单元号×100，通常被称为m通道。
常用特殊模块有模拟量输入输岀模块，NC模块等总线模块所占两个区域的起始通道分别如下：CIO区起始通道：CIO1500+单元号×25，通常被称为n通道。
D区起始通道： D30000+单元号×100，通常被称为m通道。
