印刷电路板的制作过程
PCB印刷电路板制作流程
PCB印刷电路板制作流程1.丝网印刷法：平常我们将电路板称为“印刷电路板”（英文缩写PCB），正是来自于其“丝网印刷”的工艺，其基本流程为：设计版图→描图→晒板（制作丝网印刷底版）→印刷→化学方法腐蚀→清洗及表面处理→印刷助焊、标识、阻焊等层→切割、打孔等机械加工→成品电路版这种方法生产环节较多，工艺简单，主要运用在PCB板的批量生产中，试验室条件下很少采纳。
2.雕刻法雕刻法采纳专业的雕刻机完成，利用机械铣削工艺掉敷铜板上多余的铜箔后得到实际的电气连线，精度很高，但加工速度很低，成本也比较高。
3.手绘法用笔或类似于笔的工具将一些防腐蚀的涂料直接将图形画在覆铜板上，然后再进行化学腐蚀等步骤。
现在的电子元件体积小，引脚间距更小（毫米量级），铜箔走线也同样细小，因而手工绘制已经变得特别困难。
4.帖图法电子商店有售一种“标准的预切符号及胶带”，可以依据电路设计版图，选用对应的符号（主要是指焊盘）及胶带，粘贴到覆铜版的铜箔面上。
用软一点的小锤,如光滑的橡胶、塑料等敲打图贴，使之与铜箔充分粘连。
重点敲击线条转弯处、搭接处。
天冷时，可以好用取暖器使表面加温以加强粘连效果。
张贴好后就可以进行腐蚀。
5.使用预涂布感光敷铜板使用一种专用的覆铜板，其铜箔表面预先涂布了一层感光胶材料，故称为“预涂布感光敷铜板”，也叫“感光板”。
制作方法如下：将电脑画好的PCB图，根据1:1比例打印为黑白图形。
取一块与图纸大小相当的光敏板，撕去爱护膜。
用玻璃板或塑料透亮板把图纸与光敏PCB板压紧，在紫外线曝光机下曝光1-5分钟后，用显影药1:20配水进行显影，当曝光部分（不需要的敷铜皮）完全暴露出来时，用水冲净,即可用三氯化铁进行腐蚀了。
操作娴熟后，可制出精度达0.1mm的走线。
目前市售的“预涂布感光敷铜板”价格还比较高。
6.热转印法将用电脑制作好的印制电路板图形，通过激光打印机打印在经过特别处理的专用热转印纸上，激光打印机的“碳粉”是含磁性物质的黑色塑料微粒。
印刷电路板的制作过程
印刷电路板的制作过程PCB制作的过程可以分为以下几个主要步骤：设计、布局、绘制、光刻、蚀刻、通孔、冶金、钻孔及最终检查。
1. 设计：首先，设计工程师使用电子设计自动化（Electronic Design Automation，EDA）软件来绘制电路板的原理图和布局图。
在原理图中，工程师会用符号代表电子元件，以及它们之间的连接方式。
布局图则确定了电子组件将如何放置在PCB上。
3.绘制：绘制是将布局图转化为贴片元器件的PCB基板的物理图像的过程。
可以使用CAD软件将布局图转换为PCB绘图。
4.光刻：在光刻的过程中，将绘制图形转移到的光刻胶层。
首先，制作一个覆盖在基板表面上的光刻胶层。
然后，使用光刻胶层的掩膜模版和紫外线照射将图形转移到光刻胶层上。
5.蚀刻：将没有被光刻的区域腐蚀掉，只保留下需要的导线图层。
使用化学腐蚀剂将不需要的铜覆盖层蚀刻掉。
6.通孔：通孔是将电子元件之间通过连接导线的功效。
在通孔的位置上，将使用钻头钻孔机器在PCB上钻孔，使导线可以从一层连接到另一层。
7.冶金：通孔的环境中加入一层金属，使电子元件和导线之间的连接更加稳定。
将整个PCB板浸入到含有金属（如锡、铅或金）的溶液中，使金属沉积在通孔和导线上。
这个过程称为冶金。
8.钻孔：使用钻头钻孔机器，将在PCB上需要钻孔的地方进行钻孔。
这样，即使导线连接了不同的层，电子元件仍然可以通过通孔进行互连。
9.检查：在制作结束后，需要对PCB进行检查来确保质量。
检查需要同时检查布局、光刻图案以及导线，并使用专业设备来检查导线的连接和导线之间的距离。
总结：制作印刷电路板是一个复杂的过程，涉及到设计、布局、绘制、光刻、蚀刻、通孔、冶金、钻孔以及最终检查等多个步骤。
这些步骤的顺序和质量都非常重要，以确保印刷电路板的正确性和可靠性。
随着技术的不断发展，PCB制作过程也在不断改进和优化，以适应现代电子产品的需求。
印刷电路板的制作流程
印刷电路板的制作流程
印刷电路板（PCB）的制作流程通常包括以下几个步骤，设计、
制版、印刷、蚀刻、钻孔、组装和测试。
首先是设计阶段。
在这个阶段，电路工程师使用专业的电路设
计软件（如Altium Designer、Cadence Allegro等）设计电路板的
原理图和布局。
他们会考虑电路板的功能、尺寸、层次结构、布线、元器件的布局等因素。
接下来是制版。
在这个阶段，根据设计好的电路板图纸，制作
出PCB板的底图。
这个过程通常包括将设计图纸输出到透明胶片上，然后使用光刻技术将图案转移到覆铜板上形成电路图案。
然后是印刷。
在这个阶段，将制作好的底图覆盖在覆铜板上，
通过曝光和显影的过程将电路图案转移到覆铜板上形成导电图案。
接下来是蚀刻。
在这个阶段，使用化学蚀刻剂将未被光刻覆盖
的部分覆铜板蚀去，留下设计好的导电图案。
然后是钻孔。
在这个阶段，使用钻床将PCB板上需要安装元器
件的位置钻孔，以便后续的元器件安装。
接着是组装。
在这个阶段，将元器件焊接到PCB板上的位置，形成最终的电路连接。
最后是测试。
在这个阶段，对组装好的电路板进行功能测试和可靠性测试，确保电路板的正常工作。
总的来说，印刷电路板的制作流程涉及到设计、制版、印刷、蚀刻、钻孔、组装和测试等多个环节，需要经过严格的工艺流程和质量控制，以确保最终的电路板符合设计要求并能正常工作。
印刷电路板的制作工艺流程简介
印刷电路板的制作工艺流程简介摘要印刷电路板（Printed Circuit Board，简称PCB）是现代电子设备中不可或缺的组成部分。
本文将简要介绍PCB的制作工艺流程，包括设计、制版、成型、钻孔、镀金、印刷及组装等环节。
1. 设计PCB设计是制作工艺流程的第一步，其中包括电路原理图的绘制、元器件的布局和走线的规划等。
设计人员需要使用专业的PCB设计软件，如Altium Designer、Eagle等，进行电路布局和布线。
2. 制版制版是将设计好的PCB图像转移到薄铜层上的过程。
首先，利用光敏胶涂覆在铜层上，然后将已制作好的胶片放置在光敏胶上，经过曝光和显影处理后，薄铜层上就形成了图案。
接下来，利用酸蚀方法，将除了图案部分以外的铜层去除。
3. 成型在制版完成后，需要对PCB进行成型。
成型主要是通过机械加工或化学腐蚀的方式，将PCB切割成所需的形状和尺寸。
机械加工常用的方法有冲孔和铣削，而化学腐蚀则采用腐蚀液将非制作区域溶解掉。
4. 钻孔钻孔是为了在PCB上打孔，以便安装和连接元器件。
通常使用数控钻床进行钻孔加工，根据设计要求在PCB上钻出所需大小和位置的孔洞。
5. 镀金为了提高PCB的导电性和防止氧化，需要对PCB进行镀金处理。
首先，在PCB的铜层上涂覆一层特殊化学物质，然后通过电解的方式，将金属颗粒镀到铜层表面。
镀金不仅可以提高PCB的导电性，还可以增加PCB的耐腐蚀性。
6. 印刷印刷是将PCB上的文字、标志和图形印刷到表面的一个重要步骤。
印刷常用的方法有丝网印刷和喷墨印刷，其中丝网印刷是最常见的一种方法。
通过在丝网上覆盖一层化学油墨，然后用刮刀将油墨压力施加到PCB上，实现图案的印刷。
7. 组装最后一步是将元器件组装到PCB上。
这需要精确的焊接技术和设备，通常采用SMT（表面贴装技术）或THT（过孔技术）进行元器件的焊接。
组装完成后，还需要进行测试和质量检查，确保PCB的功能正常。
结论PCB的制作工艺流程包括设计、制版、成型、钻孔、镀金、印刷及组装等环节。
pcb板制造工艺流程及控制方法
pcb板制造工艺流程及控制方法PCB板，也就是印刷电路板，它的制造可有趣啦。
一、工艺流程。
1. 设计。
这就像是给PCB板画蓝图呢。
工程师们用专门的软件，把线路、元件的位置啥的都规划好。
要考虑好多东西哦，像电流怎么走最合理，元件之间怎么连接不会打架。
这个阶段要是出点小差错，后面可就麻烦咯。
比如说，要是线路设计得太挤，那生产的时候可能就会短路啦。
2. 开料。
把大的覆铜板按照设计的尺寸切成小块。
这就好比裁布料一样，得裁得准准的。
要是尺寸不对，后面的工序就像穿错尺码的衣服，怎么都不合适。
3. 内层线路制作。
这一步是在板子里做出线路来。
要通过光刻、蚀刻这些技术。
光刻就像用光照出线路的形状，蚀刻呢，就把不需要的铜给去掉，留下我们想要的线路。
这个过程就像雕刻家在雕刻作品，得小心翼翼的，一不小心刻坏了，这块板子可能就废啦。
4. 层压。
如果是多层板的话，就要把做好内层线路的板子叠起来，然后用高温高压让它们粘在一起。
这就像做三明治一样，要把每层都放好，压得紧紧的，不然中间可能会有空隙，那可就不好使喽。
5. 外层线路制作。
和内层线路制作有点像，不过这是在板子的最外面做线路。
这时候要更注意美观和准确性啦，毕竟这是大家能直接看到的部分。
6. 阻焊和字符印刷。
阻焊就像是给线路穿上防护服，防止它们在焊接的时候短路。
字符印刷呢，就是印上一些标识，像元件的编号之类的，这样我们在组装的时候就能轻松找到对应的元件啦。
7. 表面处理。
这是为了让PCB板在焊接元件的时候更容易，像镀锡、镀金之类的。
就像给板子的表面做个美容，让它更好地和元件结合。
8. 成型。
把板子按照设计的形状切割出来。
这是最后的一步啦，就像给PCB板做个最后的造型。
二、控制方法。
1. 质量控制。
在每个工序之后都要检查，就像我们做完一件事要检查有没有漏洞一样。
比如在线路制作之后，要用检测仪器看看线路有没有断开或者短路的地方。
要是发现问题，要及时调整或者把有问题的板子挑出来，可不能让它混到好板子里面去。
印刷电路板制作过程

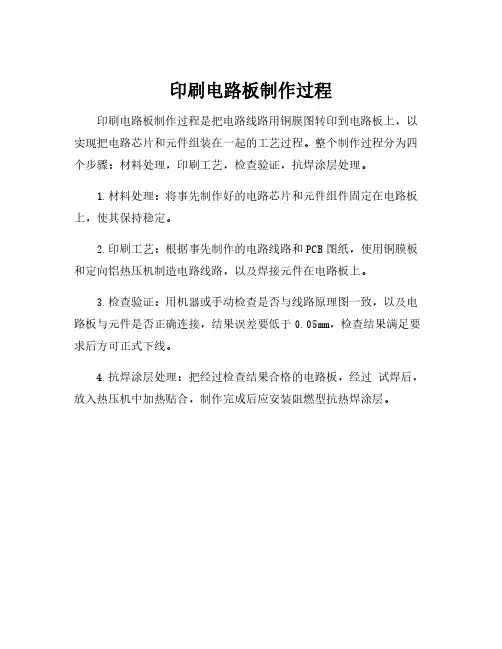

印刷电路板制作过程
印刷电路板制作过程是把电路线路用铜膜图转印到电路板上，以实现把电路芯片和元件组装在一起的工艺过程。
整个制作过程分为四个步骤：材料处理，印刷工艺，检查验证，抗焊涂层处理。
1.材料处理：将事先制作好的电路芯片和元件组件固定在电路板上，使其保持稳定。
2.印刷工艺：根据事先制作的电路线路和PCB图纸，使用铜膜板和定向铝热压机制造电路线路，以及焊接元件在电路板上。
3.检查验证：用机器或手动检查是否与线路原理图一致，以及电路板与元件是否正确连接，结果误差要低于0.05mm，检查结果满足要求后方可正式下线。
4.抗焊涂层处理：把经过检查结果合格的电路板，经过试焊后，放入热压机中加热贴合，制作完成后应安装阻燃型抗热焊涂层。
印刷电路板(PCB)的制作工艺流程
印刷电路板（PCB）的制作工艺流程1.设计和原理图绘制：首先进行PCB电路板的设计，绘制出相应的原理图。
在原理图中标注电子元件的符号和相应的连接线路。
2.PCB布局设计：在PCB设计软件中进行PCB布局设计，即将电子元件的位置和连接关系布局在PCB板上。
布局设计要注意元件之间的距离和电路的稳定性，以及电路板的最佳尺寸。
3.简化原理图：将原理图简化成PCB制作时所需的简化图形。
对于大规模电路板制作，原理图中的元件可能会很多，为了方便制作，需要将原理图简化。
4.制作PCB图形：依照布局设计和简化原理图，使用PCB制作软件制作出相应的PCB图形。
PCB图形包括电路板的轨道、焊盘、孔洞等。
5. PCB图形转化：将PCB图形转化为工厂所需的Gerber文件格式，以便于后续制作。
6.制作PCB板材：将制作好的PCB图形文件导入PCB板材生产设备，采用化学法或机械剥离法进行PCB板材的制作，包括涂布、光刻、腐蚀等工序。
制作出带有铜层的PCB板材。
7.穿孔：将PCB板材放入穿孔机中，进行孔洞的加工。
孔洞用于安装元件和实现电路的连接。
8.去除残留铜：使用蚀刻剂或蚀刻机将不需要的铜层去除，保留所需的电路路径。
9.光绘：在PCB板材上进行光绘刻蚀，通过光刻技术，将不需要的金属层去除，形成所需的电路图案。
10.阻焊覆盖：为了保护电路板并提高焊点的电气性能，使用阻焊油或阻焊膜覆盖在电路板上，覆盖不需要焊接的区域。
11.丝印标记：使用丝印机在电路板上进行标记，包括电路板的编号、元件名称、方向等。
12.组件安装：将电子元件按照布局设计的要求，逐个安装在PCB板上，使用焊接技术进行固定。
13.非焊接部分：安装不需要焊接的元件，如电池槽、按键开关等。
14.制作测试夹具：制作出测试夹具，用于对PCB电路板进行功能测试和质量检验。
15.轨道测试：在制作好的PCB电路板上进行轨道测试，检测电路的通断和连接情况。
16.完善和修复：对于测试中发现的问题进行修复和完善，确保PCB电路板的正常工作。
pcb的生产工艺流程
pcb的生产工艺流程PCB（Printed Circuit Board，印刷电路板）的生产工艺流程通常包括以下步骤：1.设计： PCB的制作始于电路板设计。
工程师使用专用的PCB设计软件创建电路布局，包括元件的布局和互连线路。
设计完成后，生成电路板的Gerber文件。
2.材料准备：根据设计要求，选择合适的基板材料，通常是玻璃纤维增强的环氧树脂。
还需要准备铜箔，用于制作电路路径。
3.光刻：将Gerber文件加载到光刻机中，然后通过光刻过程将设计的电路图案转移到光刻膜上。
这些膜被用于将图案转移到铜箔上。
4.腐蚀：使用化学腐蚀剂去除未被光刻覆盖的铜箔，从而形成电路路径。
腐蚀后，剩余的光刻膜会被去除。
5.多层板堆叠：如果需要制作多层PCB，将多个单层PCB堆叠在一起，然后通过热压将它们粘合在一起。
每个层次都包含电路路径。
6.钻孔：使用数控钻床钻孔，以便插入元件和建立互连。
钻孔位置是根据设计要求准确控制的。
7.电镀：将整个电路板暴露在电镀槽中，通过电镀的过程，在铜箔表面形成均匀的金属层，以增加电路路径的导电性。
8.图案化：使用光刻技术将电路板上的不需要的金属部分暴露在化学腐蚀剂中，以去除多余的金属。
这个步骤定义了最终的电路路径。
9.喷墨打印或丝网印刷：为了标记元件安装位置和标志，通常在电路板上进行喷墨打印或丝网印刷。
10.元件安装：使用自动或半自动的贴装机器将电子元件焊接到电路板上，这些元件包括电阻、电容、集成电路等。
11.回流焊接：将电路板传送到回流炉中，以在高温下焊接元件到电路板上，使它们牢固地固定在位。
12.测试和质量控制：对制成的电路板进行功能测试和外观检查，以确保没有短路或故障。
不合格的电路板将被修复或丢弃。
13.涂层保护：根据需要，在电路板上涂覆保护性的防腐层，以增加电路板的耐用性。
14.切割和打孔：使用数控机床将电路板切割成所需的大小，并在边缘打孔以便固定。
15.最终检验：进行最终的功能测试和检查，确保电路板符合规格和质量要求。
印刷电路板流程介绍
印刷电路板流程介绍印刷电路板（Printed Circuit Board，PCB）是现代电子产品中不可或缺的部分，它是电子元器件的支持体和连接载体。
在制造印刷电路板的过程中，需要经过一系列的步骤，包括设计、制造、组装和测试。
下面将详细介绍印刷电路板的制造流程。
一、设计阶段在制造印刷电路板之前，首先需要进行电路设计和布局设计。
电路设计是确定电路功能和连接关系的过程，通常使用电子设计自动化（EDA）软件完成。
布局设计是将电路封装放置到板子上并确定其相对位置和连接的过程。
设计阶段的主要目标是确保电路的稳定性、可靠性和良好的信号传导。
二、原材料准备在制造印刷电路板之前，需要准备好一系列原材料。
主要的原材料包括基底材料、导电材料和封装材料。
基底材料是电路板的骨架，通常使用纸基、玻璃纤维布基或陶瓷基。
导电材料主要是铜箔，它被镀在基底材料的表面，并形成电路的导电部分。
封装材料是用于保护电路和进行焊接的材料，通常使用阻焊膜和覆铜膜。
三、图形制作四、印制制作印制制作是将图形转移至基底材料上的过程。
首先，在基底材料上涂敷感光胶，然后利用紫外线曝光机将感光胶进行曝光，使得胶层局部固化。
然后，经过显影处理，去除没有固化的部分，得到印有图形的基板。
接下来，利用电镀技术，在裸露的铜箔上镀一层金属，以增加导电性。
最后，通过蚀刻，将多余的铜箔腐蚀掉，得到最终的印制电路板。
五、组装和焊接在印制电路板制造好后，需要将电子元器件组装到电路板上，并进行焊接。
组装过程包括将元器件插入到印刷电路板的穿孔或表面贴装位置上。
然后，通过焊接技术，将元器件与印制电路板连接起来，确保信号的传输和电路的正常工作。
常见的焊接方式包括手工焊接、波峰焊接和表面贴装焊接。
六、测试与调试在完成组装和焊接后，需要对印制电路板进行测试和调试。
测试的目的是检查电路的连接性、电气特性和可靠性。
根据需要，可以通过测试设备进行功能测试、电气测试、可靠性测试和环境适应性测试。
印刷线路板工艺流程
印刷线路板工艺流程1.设计：PCB设计是整个生产流程的第一步。
设计师根据产品需求和电路原理图进行PCB图纸的绘制，包括布局和布线等。
2.材料准备：根据设计需求确定PCB所需材料，包括基材、铜箔、覆盖层等。
基材一般选择玻璃纤维布涂覆环氧树脂制成的复合板，铜箔厚度根据电路需求选择。
此外，还需要准备一些辅助材料，如耐热胶、焊膏等。
3.板材切割：将选好的基材按照要求切割成所需的尺寸。
4.铜箔覆盖：在切割好的基材上，在一侧覆盖铜箔。
这一步可以通过化学或机械方法实现。
化学覆铜将铜箔与基材表面结合在一起。
5.图案合成：将PCB设计图纸通过光学曝光转移到铜箔覆盖的基材上，形成PCB的各个图案。
6.蚀刻：将覆盖了图案的PCB板浸入蚀刻液中，溶解未被保护的部分铜箔。
这一步可以是湿法蚀刻或干法蚀刻。
7.换液：将蚀刻剩余的蚀刻液清洗干净，保证PCB板表面干净。
8.钻孔：使用钻床或钻机在PCB板上钻孔，以便安装元器件。
根据电路的复杂程度和元器件的焊盘类型，钻孔可分为机械钻孔和激光钻孔。
9.表面处理：通过化学方法清洗板面，去除氧化物和污垢，以提高表面粗糙度和耐蚀性。
10.焊接：在PCB板上涂覆焊膏，并将元器件粘贴到相应的位置上。
然后，通过波峰焊接或热风烘焙等方式进行焊接，将元器件焊接到PCB板上。
11.清洗：将已焊接的PCB板进行清洗，去除焊膏残留物和其他杂质。
12.组装：将元器件焊接好的PCB板与其他组件进行组装，如外壳、散热器等。
13.测试：对组装好的电路板进行功能测试和可靠性测试，确保电路的正常工作。
14.包装：对经过测试的电路板进行包装，以便运输和销售。
以上就是印刷线路板的工艺流程，整个过程需要严格执行相关标准和规范，以确保PCB质量和性能的稳定。
随着技术的不断进步，PCB工艺流程也在不断演进，以提高生产效率和产品质量。
印制电路板制作的详细步骤及注意事项
印制电路板制作的详细步骤及注意事项以印制电路板制作的详细步骤及注意事项为标题，本文将为大家介绍印制电路板的制作过程及需要注意的事项。
一、制作步骤1. 设计电路图：首先需要根据电路的需求，设计出电路图。
可以使用电路设计软件进行设计，也可以手绘电路图。
2. 制作底片：将电路图转化为底片，可以使用激光打印机或者喷墨打印机进行打印。
底片需要使用透明胶片打印，以便于后续的曝光。
3. 准备铜板：将铜板切割成所需大小，并清洗干净。
4. 涂覆光敏胶：将光敏胶涂覆在铜板上，可以使用刮板或者喷涂的方式。
涂覆后需要在黑暗环境下晾干。
5. 曝光：将底片放置在涂覆了光敏胶的铜板上，使用曝光机进行曝光。
曝光时间需要根据光敏胶的厚度和底片的透明度进行调整。
6. 显影：将曝光后的铜板放入显影液中，显影液会将未曝光的光敏胶溶解掉，露出铜板表面。
7. 蚀刻：将显影后的铜板放入蚀刻液中，蚀刻液会将露出的铜板表面腐蚀掉，形成电路图案。
8. 清洗：将蚀刻后的铜板放入清洗液中，清洗掉蚀刻液和光敏胶残留。
9. 钻孔：使用钻床或者手持钻进行钻孔，以便于焊接元器件。
10. 焊接元器件：将元器件焊接到电路板上。
二、注意事项1. 安全第一：制作电路板需要使用化学药品和机器设备，需要注意安全，佩戴防护手套和眼镜。
2. 保持清洁：制作电路板需要保持环境清洁，避免灰尘和杂质进入电路板。
3. 控制温度：制作电路板需要控制温度，避免温度过高或者过低影响电路板的质量。
4. 注意曝光时间：曝光时间需要根据光敏胶的厚度和底片的透明度进行调整，过长或者过短都会影响电路板的质量。
5. 注意蚀刻液的浓度和时间：蚀刻液的浓度和时间需要控制好，过浓或者过久都会影响电路板的质量。
6. 注意钻孔位置和大小：钻孔需要根据元器件的大小和位置进行钻孔，避免钻孔位置偏移或者钻孔过大。
7. 注意焊接温度和时间：焊接需要控制好温度和时间，避免焊接过热或者过久影响电路板的质量。
以上就是印制电路板制作的详细步骤及注意事项，希望对大家有所帮助。
手工制作印刷电路板流程
手工制作印刷电路板流程一、所需材料及设备:1、激光打印机, 热转印机，热转印纸, 腐蚀机，钻孔机，敷铜板2、腐蚀液:温水＋盐酸（浓度约35~38％）＋双氧水（浓度约30％），按4:2:1的比例配制二、流程:1、绘板:a用激光打印机在热转印纸上打印出已设计好的pcb图b用热转印机把热转印纸上的电路图转印到敷铜板（氧化层已被打磨掉的）上，转印后如果有转印线出现轻微断痕，可用黑色记号笔将其补全。
在电路板制作的过程中尽量把焊盘加大，在钻过孔和焊接的时候比较方便，否则会因为过孔焊盘过小而导致钻孔后没有焊盘。
方法1：制作双层板的时候，因为要用上下两层的热转印纸同时热转印，所以先把上下层的热转印纸对齐，用订书钉钉好，把PCB板子加在中间，同时转印，这种办法也是我们目前制作双层板的最好办法，这里我们要问转印出来的双层热转印纸是否能对齐，如果把两层热转印纸对齐了，基本上转印出来都能对齐，但是由于放在热转印机中转印的过程中会因为热转印机的不断在转，所以我们在转印开始的时候尽可能地把两层转印纸按好放在热转印机里面，这个过程要不断地试，做了几次就能总结出最好的制作办法了；经过热转印后，我们基本上不能看出是否已经对齐两层，所以为了为了不浪费PCB铜板，在全部钻孔之前我们要先验证一下是否对齐，如果不验证是否对齐，而恰恰这块板子就是没有对齐，这样开始从中间钻孔的话，这样这块铜板就会因为中间有一个空而浪费了一块铜板，所以我建议在画PCB的时候在PCB 图的四个角加上一个不带有任何网络的过孔－定位孔，这样就可以先对这四个过孔进行钻孔进行对齐，为了这个目的，你就会明白把这四个过孔放在哪个位置在钻孔后不会浪费这块铜板（建议尽可能放在边上），为什么不带有任何网络呢？因为一般情况下我们会作为地网络来处理，如果是作为地网络的话，在对齐的时候就因为大面积铺地而没有该焊盘，这样就无法起到对齐作用了。
对热转印好的PCB铜板进行钻孔后，要把可能有误差的焊盘和走线描大，开始腐蚀，腐蚀后可以用酒精来洗，用酒精洗的目的主要是为了把热转印的后的墨水（碳）洗掉，这样在焊接的时候就能够很好的粘锡了。
印刷电路板制作流程
印刷电路板制作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、设计电路板。
1. 确定电路功能，根据需求，确定要实现的电路功能和性能要求。
印制电路板的制造流程
印制电路板的制造流程印制电路板（Printed Circuit Board，简称PCB）作为现代电子设备的核心组成部分之一，其制造流程经历了多个环节和机械操作。
下面我将详细介绍印制电路板的制造流程，以帮助您了解其过程。
1. 设计制图：首先，根据电路设计的要求，使用电子设计自动化软件绘制电路图。
电路图包括了元器件布局、线路连接、引脚分配等信息。
2. 制作印刷电路板：将设计图转换成物理印制电路板。
这个过程由以下几步组成：a. 基材选择：选择适合的基材，如玻璃纤维布覆铜板（FR-4）。
b. 清洁处理：对基材进行表面处理，去除污垢和氧化物。
c. 软板制造：将铜箔与基材层压在一起，使用高温和压力固化。
d. 图案制作：将设计图图案转移到铜箔的表面，通常通过化学腐蚀或物理蚀刻实现。
e. 钻孔：根据设计要求，在适当位置钻孔，以便安装元器件。
f. 电镀：通过电化学过程，在印刷电路板的金属表面形成薄膜，以增强电导性。
g. 焊盘制作：在需要焊接元器件的位置上，将铜箔镀上一层锡。
h. 色谱制图：在电路板上涂覆一层光敏膜。
i. 图形暴光：通过光照处理，使得光敏膜只在需要的区域保留。
j. 蚀刻：使用化学溶液，将光敏膜未覆盖的铜蚀刻掉。
k. 清洁：清洗掉蚀刻过程中产生的化学物质和残留物。
3. 元器件安装：将各种元器件，如电阻、电容、集成电路等，根据设计要求精确地安装到对应位置上。
这一过程可以通过机器自动化进行，也可以手工完成。
4. 焊接：根据设计要求，将元器件与印制电路板之间的连接通过焊接完成。
使用焊锡和热量，将元器件与印制电路板的焊盘连接。
5. 测试与质检：对已制造完成的印制电路板进行全面的功能测试和质量检查。
这涉及到电气性能测试、连通性测试、外观检查等。
6. 包装和交货：将通过测试和检查的印制电路板进行合适的包装，并准备交付给客户或下一阶段的生产。
这是印制电路板的制造流程的基本步骤。
每个步骤都需要精确、细致的操作，以确保电路板的高质量和稳定性。
pcb制作八大流程
pcb制作八大流程PCB制作八大流程。
PCB（Printed Circuit Board）即印刷电路板，是电子元器件的支撑体，也是各种电子产品的核心部件之一。
PCB的制作过程相对复杂，需要经过八大流程才能完成。
下面我们来详细介绍一下PCB制作的八大流程。
首先，PCB制作的第一步是设计电路原理图。
在这一步中，工程师需要根据产品的功能需求，绘制出电路原理图，包括各种元器件的连接方式、电路的传输路径等。
这一步的设计将直接影响到后续PCB的设计和制作。
第二步是设计PCB布局。
在这一步中，工程师需要将电路原理图转化为PCB的布局图，确定各个元器件在PCB板上的位置以及连接方式。
合理的布局设计能够有效减小电路板的面积，提高电路的稳定性和可靠性。
接下来是PCB的绘制。
在这一步中，工程师需要使用CAD软件将PCB布局图转化为具体的PCB绘制图，包括导线的走向、元器件的焊接点等。
绘制的精准度和细节决定了最终PCB的质量和性能。
第四步是PCB的印刷。
在这一步中，工程师需要将PCB绘制图转移到实际的PCB板上，通常采用的方法是光刻技术。
通过光刻技术，可以将PCB绘制图上的导线和元器件的位置准确地转移到PCB板上。
第五步是PCB的蚀刻。
在这一步中，工程师需要使用化学蚀刻的方法，将不需要的铜层蚀掉，从而留下实际需要的导线和焊接点。
蚀刻的过程需要严格控制时间和温度，以确保PCB板的质量。
接下来是PCB的钻孔。
在这一步中，工程师需要根据PCB绘制图的要求，在PCB板上钻孔，为后续的元器件焊接做准备。
钻孔的位置和尺寸需要严格按照设计要求进行，以确保元器件的安装和连接。
第七步是PCB的焊接。
在这一步中，工程师需要将各种元器件焊接到PCB板上，包括芯片、电阻、电容等。
焊接的质量将直接影响到PCB电路的稳定性和可靠性。
最后一步是PCB的测试。
在这一步中，工程师需要对已经焊接好的PCB板进行各种电气参数的测试，包括导通测试、绝缘测试等。
写出印制电路板制作的详细步骤及注意事项
写出印制电路板制作的详细步骤及注意事项印制电路板是电子元件的重要载体，现在越来越受到广大电子爱好者的关注。
想要自己制作一块印制电路板，需要了解一些详细的制作步骤和注意事项。
接下来，我们将根据不同的步骤进行分类，一一介绍。
一、准备工作1. 设计电路图在制作印制电路板之前，需要根据电路需求，绘制相应的电路图。
这个步骤需要十分仔细和准确，电路图设计的好坏直接影响印制电路板的成功率。
2. 制作电路板模板制作电路板模板的方式有很多种，可以通过自己手工刻蚀，也可以通过购买现成的电路板模板。
大多数情况下，购买现成的电路板模板可以更加省时省力，而且效果也更好。
3. 选购材料印制电路板需要使用的材料包括铜板、蚀刻液、电路板胶、过孔垫等，需要根据自己的需求选择相应的材料。
建议在选购时多留意一些品牌，质量相对更可靠。
二、蚀刻1. 去膜将铜板磨光，放入去膜剂中浸泡，去除铜板表面的氧化层。
注意在处理过程中，要注意安全和防护，避免剂液的接触和吸入。
2. 布图将电路板模板用细针刻划出来电路的图案，使之成为感性的铜膜图案。
3. 曝光将由电路图转化成的网点图进行曝光，形成的网点图投影在经人工打制的感性铜膜上，用紫外线或光印刷机曝光一定时间后，将模板取走，留下的仅为被紫外光曝光过厚度为0.03~0.05mm铜膜的导电图案。
4. 蚀刻将经过曝光的铜板放入蚀刻液中，使得不应该存在的铜层逐渐被腐蚀掉，制成想要的电路图案。
需要注意的是，蚀刻液具有强腐蚀性，不能接触皮肤，需要佩戴手套和护目镜等防护用具。
三、钻孔将电路板钻起孔来，钻孔需要使用钻头和钻床，可以通过机械方法或者手工方法进行。
需要注意的是，制作过程中需要保持电路板清洁，并且为了保证孔的质量，需要用支架保持电路板的稳定，用润滑剂涂在钻头上，以防止电路板的破坏。
四、贴膜将胶纸贴在电路板上，保护电路板并抵消偏差。
将涂有电路板画面的胶纸贴在前面，然后将贴有粘合剂的胶纸粘在电线盘表面上。
五、镀金电路板完成之后，还需要进行镀金处理，以增加导电性，防止氧化。
印制电路板制作工艺的简介
印制电路板制作工艺的简介根据电子产品制作的需要，通常有单面印制电路板、双面印制电路板和多面印制电路板。
不同印制板具有不同的工艺流程。
这里主要介绍的是最常用的单、双面印制板的工艺流程。
1、单面印制板的生产流程单面印制板的生产流程为：覆铜板下料→表面去油处理→上胶→曝光→成形→表面涂覆→涂助焊剂→检验。
单面板的生产工艺简单，质量易于保证。
2.双面印制板的生产流程双面印制板的生产流程为：下料→钻孔→化学沉铜→擦去表面沉铜→电镀铜加厚→贴干膜→图形转移→二次电镀加厚→镀铅锡合金→去保护膜→涂覆金属→成形→热烙→印制阻焊剂与文字符号→检验。
双面板与单面板的主要区别在于增加了孔金属化工艺，孔金属化工艺有助于实现两面印制电路的电气连接。
由于孔金属化的工艺方法较多，双面板的制作工艺也有多种方法。
其中较为先进的方法是采用先腐蚀后电镀的图形电镀法。
由于双面印制板应用得比较普遍。
下面将双面印制板的生产工艺逐一予以介绍。
3、双面印制板的主要生产工艺（1）选材选材是指根据不同的需要选择不同材料、不同厚度的覆铜板。
（2）下料下料是按照所需要的印制电路板的大小，将覆铜板切割成所需要的大小。
（3）钻孔通常是根据PCB印制电路板的要求。
用相应的小型数控机床来“钻孔”。
钻孔前先对覆铜板进行定位，然后用数控机床根据事先设计好的位置对覆铜板进行打孔。
（4）孔壁镀铜（孔金属化）钻完孔后，要对孔壁进行镀铜，也称为“孔金属化”。
孔金属化是连接双面板两面导电图形的可靠方法，该方法将铜沉积在贯通两面导线或焊盘的孔壁上，使原来非金属的孔壁金属化。
金属化的孔称为金属化孔。
在双面和多层印制电路板的制造过程中，孔金属化是一道必不可少的工序。
（5）贴感光膜化学沉铜后，要把照相底片或光绘片上的图形转印到覆铜板上，为此，应先在覆铜板上贴一层感光胶膜，即“贴膜”。
目前的感光胶基本都是液体，俗称“湿膜”，上感光胶的方法有离心式甩胶、手工涂覆、滚涂、浸蘸、喷涂等。
印刷电路板的制作
要进行搪锡预处理。 5. 焊点的外观应光洁、平滑、均匀、无气泡和无针眼等缺陷，不
应有虚焊、漏焊和短路等。
【巩固训练】
1.训练目的： （1）能正确识别与检测扩音机元器件，并能根据电原理图
进行扩音机的装配，提高整机电路图及电路板图的识读能 力。 （2）掌握电子产品生产工艺流程，进一步强化提高手工焊 接技术水平。 2.训练内容： 印制电路板的焊接工艺及扩音机的整机组装工艺。
7）一些特殊元器件的安装处理。
（2）装配方法 1）功能法 功能法是将电子产品的一部分放在一个完整的结构部件内。 2）组件法
组件法是制造一些在外形尺寸和安装尺寸上都统一的部件， 这时部件的功能完整性退居到次要地位。 3）功能组件法 功能组件法是兼顾功能法和组件法的特点，制造出既有功能 完整性又有规范化的结构尺寸和组件。
止虚焊和搭锡。焊接完成后的产品如图17所示。
图17 制作好的扩音机电路板成品
（6）通电前的检查： 1）对照电路图和印制板，仔细核对元器件的位置是
否正确，极性是否正确，有无漏焊、错焊和搭锡。
2）特别检查TDA1521和NE5532是否焊好，安装是否 正确，各引脚之间是否有短路，TDA1521引脚短路会导致 其损坏。
（1）连接工艺 （2）面板和机壳的安装 （3）散热器的装配
4.整机装配工艺
整机装配主要包括将各零件、部件、整件按照设计要 求，安装在不同的位置上，组成一个整体，再用导线将元 器件与部件之间进行电气连接，完成一个具有一定功能的 完整的机器。 （1）整机装配的原则和要求 （2）整机总装的工艺流程
整机装配的工艺流程为：准备→机架→面板→组件→ 机芯→导线连接→传动机构→总装检验→包装。
印刷电路板的制作工艺流程简介
印刷电路板的制作工艺流程简介1. 设计原理图和布局：首先，设计师需要根据电路的功能需求和尺寸要求，绘制出原理图和 PCB 布局图，并确定元器件的安装位置和连接方式。
2. 制作光阴版：将设计好的 PCB 布局图通过光阴版在铜箔基板上转移出图案。
这一步通常需要使用光刻技术，并在光阴版上覆盖一层光敏胶。
3. 酸蚀铜箔：利用化学蚀刻方法，将 PCB 基板上未被光阴版覆盖的铜箔部分蚀除，留下设计好的电路布线图案。
4. 打孔：通过机械或激光打孔技术，在 PCB 基板上钻孔，以便安装元器件和进行电路连接。
5. 贴膜：将 PCB 表面涂覆一层保护膜，以防止电路板被污染、氧化或受到机械损伤。
6. 焊接元器件：使用自动化设备或手工将各种元器件焊接到 PCB 上，并进行必要的测试和调试。
7. 测试验证：通过加电测试、连通性测试等手段，对制作好的 PCB 进行功能性和可靠性的验证。
以上是印刷电路板制作的主要工艺流程，其中不同工艺环节需要使用专业的设备和技术，并且需要严格按照制定的标准和规范进行操作，以保证最终产品的质量和性能。
印刷电路板（PCB）作为电子产品的核心组成部分，在现代科技和工业领域中起着至关重要的作用。
其制作工艺流程的精细和复杂程度直接影响到电子产品的性能、可靠性和成本。
下面我们将继续讨论 PCB 制作的其他关键步骤和相关内容，全面了解 PCB 的制作工艺。
8. 成品加工：在焊接元器件之后，PCB 还需要进行成品加工，包括修边、整平、加工外框、清洁等工序，以确保 PCB 的外观整洁、尺寸精准。
9. 表面处理：PCB 的表面处理非常重要，目的是为了提高 PCB 的耐腐蚀性、可焊性和连接性。
常见的表面处理方法包括热浸锡、喷锡、化学镍金、喷镀银等，不同的表面处理方式适用于不同的应用场景和要求。
10. 印刷：如果 PCB 需要印刷标识、文字或图案等，还需要进行丝网印刷或喷墨印刷等工艺，以便于识别和管理。
11. 质量检测：在 PCB 制作的整个过程中，质量检测是至关重要的一环。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
印刷电路板的制作过程
我们来看一下印刷电路板是如何制作的，以四层为例。
四层PCB板制作过程:
1.化学清洗一【Chemical Clean】
为得到良好质量的蚀刻图形，就要确保抗蚀层与基板表面牢固的结合，要求基板表面无氧化层、油污、灰尘、指印以及其他的污物。
因此在涂布抗蚀层前首先要对板进行表面清洗并使铜箔表面达到一定的粗化层度。
内层板材：开始做四层板，内层（第二层和第三层）是必须先做的。
内层板材是由玻璃纤维和环氧树脂基复合在上下表面的铜薄板。
2.裁板压膜一【Cut Sheet Dry Film Lamination 】
涂光刻胶：为了在内层板材作出我们需要的形状，我们首先在内层板材上贴上干膜（光刻胶，光致抗蚀剂）
干膜是由聚酯簿膜，光致抗蚀膜及聚乙烯保护膜三部分组成的。
贴膜时，先从干膜上剥下聚乙烯保护膜，然后在加热加压的条件下将干膜粘贴在铜面上。
3.曝光和显影-【Image Expose】【Image Develop】
4.蚀刻-【Copper Etch 】
在挠性印制板或印制板的生产过程中，以化学反应方法将不要部分的铜箔予以去除，使之形成所需的回路图形，光刻胶下方的铜是被保留下来不受蚀刻的影响的。
5.去膜，蚀后冲孔，AOI检查，氧化
Strip Resist 】【Post Etch Punch 】【AOI Inspection 】【Oxide 】
去膜的目的是清除蚀刻后板面留存的抗蚀层使下面的铜箔暴露出来。
膜渣”过滤以及废液回收则须妥善处理。
如果去膜后的水洗能完全清洗干净，则可以考虑不做酸洗。
板面清洗后最后要完全干燥，避免水份残留。
6.叠板-保护膜胶片【Layup with prepreg】
进压合机之前，需将各多层板使用原料准备好，以便叠板(Lay-up)作业.除已氧化处理之内层外，尚需保护膜
胶片(Prepreg)-环氧树脂浸渍玻璃纤维。
叠片的作用是按一定的次序将覆有保护膜的板子叠放以来并置于二层钢板之间。
7.叠板-铜箔和真空层压
【Layup with copper foil】【Vacuum Lam in ati on
Press 】
铜箔-给目前的内层板材再在两侧都覆盖一层铜箔，然后进行多层加压（在固定的时间内需要测量温度和压力的挤压）完成后冷却到室温，剩下的就是一个多层合在一起的板材了。
C 钻孔【CNC Drill 】
在内层精确的条件下，数控钻孔根据模式钻孔。
钻孔精度要求很高，以确保孔是在正确位置。
9.电镀-通孔【Electroless Copper 】
10.裁板压膜【Cut Sheet 】【Dry Film Lamination 】
涂光刻胶：我们有一次在外层涂光刻胶。
11.曝光和显影-【Image Expose】【Image Develop】
外层曝光和显影
12. 线路电镀：【Copper Pattern Electro Plati ng 】
此次也成为二次镀铜，主要目的是加厚线路铜和通孔铜厚。
13. 电镀锡【Tin Pattern Electro Plating 】
其主要目的是蚀刻阻剂，保护其所覆盖的铜导体不会在碱性蚀铜时受到攻击（保护所有铜线路和通孔内部）。
14. 去膜【Strip Resist 】
我们已经知道了目的，只需要用化学方法，表面的铜被暴露出
来。
15.蚀刻【Copper Etch 】
我们知道了蚀刻的目的，镀锡部分保护了下面的铜箔。
16.预硬化曝光显影上阻焊
【LPI coati ng side 1 】【Tack Dry 】【LPI coat ing side 2 】【Tack Dry 】
【Image Expose 】【Image Develop 】【Thermal Cure Soldermask 】
阻焊层，是为了把焊盘露出来用的，也就是通常说的绿油层，实际上就是在绿油层上挖孔，把焊盘等不需要绿
油盖住的地方露出来。
适当清洗可以得到合适的表面特征。
17.表面处理
【Surface finish 】
> HASL, Silver , OSP, ENIG热风整平，沉银，有机保焊剂，化学镍金
> Tab Gold if any 金手指
热风整平焊料涂覆HAL (俗称喷锡)过程是先把印制板上浸上助焊剂，随后在熔融焊料里浸涂，然后从两
片风刀之间通过，用风刀中的热压缩空气把印制板上的多余焊料吹掉，同时排除金属孔内的多余焊料，从而得到一个光亮、平整、均匀的焊料涂层。
金手指(Gold Finger,或称Edge Connector)设计的目的，在于藉由connector连接器的插接作为板对外连络的出口，因此须要金手指制程•之所以选择金是因为它优越的导电度及抗氧化性•但因为金的成本极高所以
*只应用于金手指，局部镀或化学金
最后总结一下所有的过程：
1) Inner Layer 内层
> Chemical Clea n 化学清洗
> Cut Sheet Dry Film Lamination 裁板压膜> Image Expose 曝光
2) CNC Drilli ng 钻孔
> CNC Drilli ng 电占孑L
3) Outer Layer 外层
> Image Expose 曝光
> Image Develop 显影
4) Plati ng 电镀
> Image Develop 显影
> Copper Pattern Electro Plati ng 二次镀铜> Tin Pattern Electro Plati ng 镀锡
> Strip Resist 去膜
> Copper Etch 蚀铜
> Strip Tin 剥锡
> Thermal Cure Soldermask 印阻焊
*
6) Surface finish 表面处理
> HASL, Silver , OSP, ENIG热风整平，沉银，有机保焊剂，化学镍金
> Tab Gold if any 金手指|
> Lege nd 图例
7) Profile 成型
> NC Rout ing or punch
8) ET Testi ng, con ti nu ity and isolatio n
说明图为Circuitronic美国总部做的，比较好看，拿过来用了。
